2003年机电专业基础课试卷

合集下载

03机电1234电工技术基础期末试卷

试卷说明：将第一大题、第二大题和第三大题的答案填在答题卡的相应位置，否则不给分。

答题卡：一、填空题1．（）、（）2．（）、（）3．（）、（）、（）、（）、（）4．（）、（）、（）5．（）、（）、（）6．（）、（）7．（）、（）8．（）9．（）、（）10．（）、（）、（）11．（）、（）12．（）、（）13．（）二、单选题1．（）2．（）3．（）4．（）5．（）6．（）7．（）8．（1）（）（2）（）9．（）三、判断题1．（）2．（）3．（）4．（）5．（）6．（）7．（）8．（）9．（）10．（）一、填空题（每空1分，共30分）1．电感线圈有两个重要参数，一个是（）另一个是（）。

2．电荷之间的相互作用是通过（）发生的，电流与电流之间的相互作用是通过（）发生的。

3．已知交流电压u=100sin（314t-4π）V，则交流电压的最大值Um=（），交流电压的有效值U=（），交流电的周期T=( )角频率ω=（），当t=0.1s时，交流电压的瞬时值u=（）。

4．串联谐振时，电阻上的电压等于（），电感和电容上的电压等于（），因此，串联谐振又叫做（）。

5．为了提高谐振回路的品质因数，如果信号源的内阻较小，可以采用（）谐振电路。

如果信号源内阻很大，采用串联谐振电路会使（），常采用（）谐振电路。

6．如果对称三相交流电源的U相电动势e U=E m sin(100πt+6π)V，那么其余两相电动势分别为ev=（）V,ew=（）V。

7．三相电路中的三相负载，可分为（）三相负载和（）三相负载两种情况。

8．一般情况下规定（）以下为安全电压。

9．在同一供电线路上，不允许一部分电气设备保护接（），另一部分电气设备保护接（）。

10．三相四线制供电线路可以提供（）种电压。

火线与零线之间的电压叫做（），火线与火线之间的电压叫做（）。

11．变压器工作时有功率损失，功率损失有（）和（）两部分。

12．自耦变压器的构造特点是（），它的功能是（）。

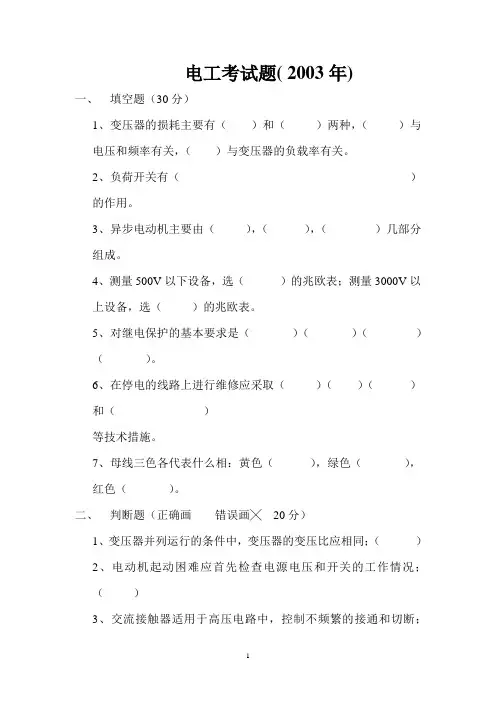

电工考试题(2003年)

电工考试题( 2003年)一、填空题（30分）1、变压器的损耗主要有（）和（）两种，（）与电压和频率有关，（）与变压器的负载率有关。

2、负荷开关有（）的作用。

3、异步电动机主要由（），（），（）几部分组成。

4、测量500V以下设备，选（）的兆欧表；测量3000V以上设备，选（）的兆欧表。

5、对继电保护的基本要求是（）（）（）（）。

6、在停电的线路上进行维修应采取（）（）（）和（）等技术措施。

7、母线三色各代表什么相：黄色（），绿色（），红色（）。

二、判断题（正确画错误画╳20分）1、变压器并列运行的条件中，变压器的变压比应相同；（）2、电动机起动困难应首先检查电源电压和开关的工作情况；（）3、交流接触器适用于高压电路中，控制不频繁的接通和切断；（）4、高压隔离开关可以有条件地接通或分断小负荷电路；5、使用万用表测量完毕，应将转换开关拨到交流电压最高档；（）6、单相三孔插座的左插孔应接火线；（）7、一般情况下，送电操作时，应先合断路器，再合隔离开关；（）8、变配电运行人员应确切掌握变配电系统接线情况及主要设备的性能和位置；（）9、工作性接地是为了电气设备的正常工作；（）10、电动机起动特性从起动电流、起动转矩上得不到反映。

（）三、选择题（20分）1、保护线有什么作用？（）A、接用相电压的单相设备；B、减少负荷中性点的电位偏移；C、保障人身安全，防止发生触电事故2、为防止因绝缘损坏而造成触电危险，将电气设备的金属外壳和接地装置之间作电气连接叫（）A、工作接地B、保护接地C、重复接地3、我国安全电压规定值有（）A、6VB、24VC、42VD、60V4、电力系统加装补偿电容器的作用有（）A、改善功率因数；B、减少线路能量损耗；C、改善电压质量5、我公司供配电系统使用了哪几种电压等级的电压？A、35KVB、10KVC、0.38／0.22KV6、合上开关，灯泡不亮，用试电笔测量两根线上都有电，这是什么原因？A、火线故障B、零线故障C、地线故障7、对10KV变电所哪些设备必须接地？A、变压器B、开关设备的金属外壳；C、控制保护盘8、变压器声音比正常的大，可能是因为什么造成的？A、过电压B、负载急剧变化C、负荷不平衡9、如发现有人触电首先应该怎样处理？A、迅速切断电源B、对症救治C、拨打12010、停电操作顺序应遵循（）A、先断断路器，再拉隔离开关；B、先拉隔离开关，再断断路器；C一般从低压侧开始，依次拉到电源侧四、简答题（20分）1、常用标准高压配电柜是由哪几部分组成的？2、兆欧表应怎样接线？3、什么是电气主接线？什么是电气主接线图？4、运行电压升高对变压器有何影响？五、论述题（10分）。

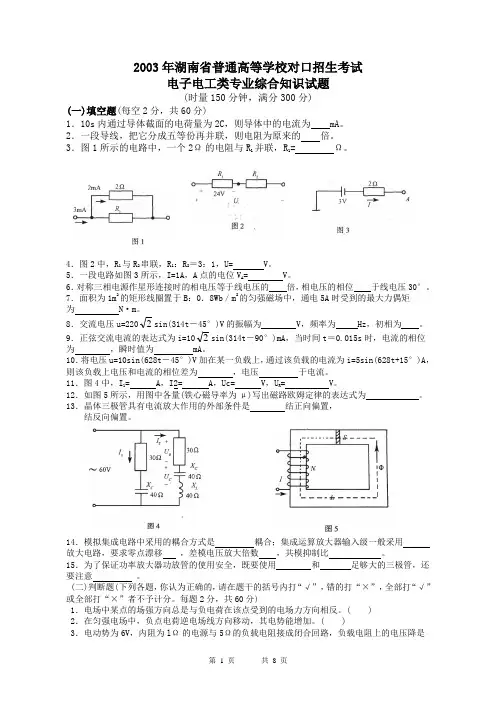

2003年湖南省普通高等学校对口招生考试

2003年湖南省普通高等学校对口招生考试电子电工类专业综合知识试题(时量150分钟，满分300分)(一)填空题(每空2分，共60分)1．10s 内通过导体截面的电荷量为2C ，则导体中的电流为 mA 。

2．一段导线，把它分成五等份再并联，则电阻为原来的倍。

3．图1所示的电路中，一个2Ω的电阻与R 1并联，R 1= Ω。

4．图2中，R 1与R 2串联，R 1：R 2＝3：1，U= V 。

5．一段电路如图3所示，I=1A ，A 点的电位V A = V 。

6．对称三相电源作星形连接时的相电压等于线电压的倍，相电压的相位于线电压30°。

7．面积为1m 2的矩形线圈置于B ：0．8Wb ／m 2的匀强磁场中，通电5A 时受到的最大力偶矩为 N·m。

8．交流电压u=2202sin(314t －45°)V 的振幅为 V ，频率为 Hz ，初相为。

9．正弦交流电流的表达式为i=102sin(314t －90°)mA ，当时间t ＝0.015s 时，电流的相位为，瞬时值为 mA 。

10．将电压u=10sin(628t －45°)V 加在某一负载上，通过该负载的电流为i=5sin(628t+15°)A，则该负载上电压和电流的相位差为，电压于电流。

11．图4中，I l = A ，I2= A ，Uc= V ，U R = V 。

12．如图5所示，用图中各量(铁心磁导率为μ)写出磁路欧姆定律的表达式为。

13．晶体三极管具有电流放大作用的外部条件是结正向偏置，结反向偏置。

14．模拟集成电路中采用的耦合方式是耦合；集成运算放大器输入级一般采用放大电路，要求零点漂移，差模电压放大倍数，共模抑制比。

15．为了保证功率放大器功放管的使用安全，既要使用和足够大的三极管，还要注意。

(二)判断题(下列各题，你认为正确的，请在题干的括号内打“√”，错的打“×”，全部打“√”或全部打“×”者不予计分。

机电传动控制A卷及答案(2003-2004)

哈尔滨理工大学2003 －2004 学年第二学期考试试题 A 卷考试科目：机电传动控制考试时间：120分钟试卷总分100分一、问答题（40%）（每题5分，共8题，计40分）1、什么叫自锁、连锁、互锁? 试举例说明.2、直流电动机的结构组成及其工作原理如何？其调速方法与调速特性怎样？3、什么是步进电动机的通电方式?常用的有哪几种?4、晶闸管的导通条件、导通特点、关断条件是什么？学习晶闸管有什么实用价值？5、什么是有差和无差调速系统？各有什么特点？6、什么是PWM ？它有什么用途？7、什么叫伺服系统？常用的伺服电动机有四种？各有什么特点？ 8、什么叫自整角机？简述其工作原理及提高测量精度的方法。

二、绘图题（30%）（每题10分，共3题，计30分）1、试画出具有两地点控制、短路和过载保护的交流电动机正反转自动循环控制的电路图。

2.试画出三相桥式全控整流电路的线路图及α=30度角整流电压的波形图。

3. 试画出单极性PWM 调制波波形图。

三.步进电动机的步距角的含义是什么?一台步进电动机可有两个步距角,如3度和1.5度,试通过计算说明这是什么意义?(7分)四、试分析交流电动机Y/△起动控制电路图的工作原理。

（8分)（第四题图）五、试画出转速和电流双闭环晶闸管直流调速系统的原理框图，并分析转速环和电流环的主要作用及系统的工作原理。

(15分) 232 1哈尔滨理工大学2003－2004学年第二学期考试试题A卷机电传动控制》试卷（A）答案与评分标准一、问答题（30%）（每题6分，共5题，计30分）1.依靠接触器自身的触点保持线圈得电锁称自锁;如长动控制.(2分)各个接触器之间的相互配合关系称连锁; 如顺序控制. (2分)各个接触器之间的相互制约关系称互锁; 如相互禁止控制. (2分)2.直流电动机由电枢和励磁两部分组成; 依靠电磁感应产生电磁力,形成电磁转矩,带动电枢转动. (3分)调速方法主要有调压调速(恒转矩),调励磁调速(恒功率)和电枢串电阻调速(变软). (3分)3.指步进电动机控制绕组轮流通电方式(2分); 常用的有单相,双相, 单双相轮流通电方式. (4分)4.导通条件:正相阳极电压和正相门极电压(2分); (2分)导通特点:晶闸管一旦导通, 门极电压失去作用; (2分)关断条件:反相阳极电压或阳极电流小于维持电流; (1分)晶闸管是大功率现代交流调速和直流调速的关键元器件(1分)5.偏差不为零的自动调速系统称有差调速系统,其调节器为P调节器; (3分)偏差为零的自动调速系统称有差调速系统,其调节器为PI或I调节器. (3分) 6．PWM控制技术是利用半导体开关器件的通断把直流电压变成电压脉冲列，并通过控制电压脉冲宽度或周期以达到变压的目的（直流调压调速）；（3分）或者控制电压脉冲宽度或脉冲列的周期以达到变压变频的目的（交流频调速）。

四川省2003年普通高校职教师资班和高职班对口招生统一考试电子类专业综合试卷(电工部分)

机密★启用前四川省2003年普通高校职教师资班和高职班对口招生统一考试电子类专业综合试卷（电工部分）姓名一、填空题（每小题4分，共24分）4.在电路中，若节点a、b之间的电压为－5V，说明b点的电位比a点的电位5V。

5.元件ab上的电压U ab=－5V，电流I ab=2A，则该元件消耗的电功率P= W。

6.1000μF的电容，经充电后电压为1000V，则电容器的储能E=J。

7.穿过1mH电感的磁通量为1000t韦伯，则电感两端的电压为V。

8.RLC并联电路的谐振频率为Hz。

9.在RC串联交流电路中，电阻电压有效值为6V，电容电压有效值为8V，则该电路两端电压有效值为V。

二、单项选择题（共20分）4.一个电感线圈，当通过线圈的电流从原来的i增加至3i时，该线圈储存的磁场能量为原来的（）。

A．3倍。

B．6倍。

C．9倍。

5.平行板电容器两极板间的距离缩小一倍，极板的面积也缩小一倍，则电容器的容量将（）。

A．缩小一倍。

B．增大一倍。

C．不变。

6.RLC串联交流电路中，阻抗角φ由下式决定（）。

A．φ=arctanRCLωω1-。

B．φ=arctanRCL-。

C．φ=UUUCL-。

7. 在三相四线制电路中，无论负载是否对称，负载相电压( )。

A．是一组不对称电压。

B．是一组对称电压。

C．对称负载是一组对称电压，不对称负载是一组不对称电压。

8.加上额定负载的三相异步电动机，当电源电压突然下降时，电动机的电流将（）。

A．减小。

B．最大。

C．不变。

三、分析计算题（每小题15分，共30分）2.在直流电压源的两端接入2.9Ω电阻时，测得的电流为0.5A；若电阻改为1.4Ω，测得电阻两端的电压为1.4V。

求电压源的电压U s和内阻r o。

3．如图3—3所示,A、B、C是三个电阻完全相同的小灯泡，当开关S断开与闭合时，求A灯的功耗比。

机电基础专业试题及答案

机电基础专业试题及答案一、选择题1. 电机的工作原理是基于以下哪个物理定律？A. 欧姆定律B. 法拉第电磁感应定律C. 牛顿第三定律D. 基尔霍夫电压定律答案：B2. 在机械设计中，以下哪个不是常见的机械传动方式？A. 齿轮传动B. 链条传动C. 皮带传动D. 电磁传动答案：D3. 以下哪个不是机械加工中的常见材料？A. 钢B. 铝C. 塑料D. 玻璃答案：D4. 在液压系统中，压力是如何产生的？A. 通过重力B. 通过泵的工作原理C. 通过摩擦力D. 通过离心力答案：B5. PLC（可编程逻辑控制器）主要用于什么？A. 温度控制B. 压力控制C. 过程控制D. 所有以上答案：D二、填空题6. 机械能转换为电能的过程称为_______。

答案：发电7. 在自动化控制系统中，_______是用来控制机器或过程的设备。

答案：控制器8. 机械零件的疲劳破坏通常发生在_______。

答案：应力集中区域9. 伺服电机与普通电机的主要区别在于伺服电机具有_______。

答案：精确的位置控制能力10. 在液压系统中，油缸的作用是将_______能转换为机械能。

答案：液压能三、简答题11. 简述什么是三相异步电动机的工作原理。

答案：三相异步电动机的工作原理是基于电磁感应定律。

当三相交流电流通过电动机的定子绕组时，会产生旋转磁场。

这个旋转磁场与转子中的导体相互作用，产生电磁力，使转子旋转。

由于转子的转速总是略低于旋转磁场的同步速度，因此称为异步电动机。

12. 解释什么是数控机床，并简述其主要组成部分。

答案：数控机床是一种使用数字化程序来控制机床运动的机器。

它能够精确地控制刀具相对于工件的位置和运动，实现自动化加工。

数控机床的主要组成部分包括数控系统、伺服电机、机床床身、刀具库以及工件夹具等。

四、计算题13. 已知一个直流电机的额定功率为10千瓦，额定电压为220伏特，求其额定电流。

答案：根据功率公式 P = V * I，其中P是功率，V是电压，I是电流。

2003《机械设计〉期末试题(A卷)

一、选择填空(每一个空格只能选一个答案,每空1分，本题共24分)
1.在给定的一组滚动轴承中有:6315;N416;3240;7415;1308;3420。其中有()是重系列的;有()内径相同;有()类型相同。
A. 五种;B. 四种;C. 三种;D. 二种。
2. 按齿根弯曲疲劳强度设计的齿轮传动时,应将中数值( )代入设计式进行计算。按齿面接触疲劳强度设计直齿轮传动时,应将［σ］H1,或［σ］H2中()数值代如设计式中进行计算。
3．分析下图中减速装置的传动方案中有何不合理处,并画出正确传动方案图。（6分）
单级圆柱齿轮
减速器
F运输带
滚筒
链传动V
带传动
五、计算题（32分）
4--M6
200 P
200
1．图示方形盖板用四个螺钉与箱体连接,盖板中心O点的吊环受拉力P=10kN。
(1) 取残余预紧力为工作拉力的0.6倍,求螺钉的总拉力Q;
A. 胶合; B. 摩擦磨损; C. 点蚀; D. 粘着磨损。
11.流体动压向心滑动轴承,如果达到热平衡时温升过高,则应( )重新计算。
A.增大ψ减小η; B. 减小ψ增大η; C. 增大ψ增大η; D. 减小ψ减小η。
12.传动比υ=1的标准直齿圆锥齿轮传动能允许的无根切最小齿数应为()。 (sin45°=cos45°=0.7)
(1)蜗杆的螺旋线方向(用文字答出后并在图上画出，两者吻合者得分)：
(2)提升荷载时,电机轴转向(在图上电机后端面上标出)。
蜗杆传动卷筒
斜齿轮传动
电机
(3) 欲使蜗杆轴和大齿轮轴的轴向力抵消一部分,这对斜齿轮的螺旋线方向应怎样?(用文字回答填在下面括弧内)，主动斜齿轮旋向();从动齿斜轮旋向()。（12分）

全国2003年4月高等教育自学考试机械设计基础试卷

全国2003年4月高等教育自学考试机械设计基础试题课程代码：02185第一部分选择题（共40分）一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）2．若两构件组成低副，则其接触形式为（）A．面接触B．点或线接触C．点或面接触D．线或面接触3．平面运动副的最大约束数为（）A．1 B．2 C．3 D．54．在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以（）A．增大滚子半径B．减少基圆半径C．增大基圆半径D．增加从动件长度5．在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是（）A．直动滚子从动件盘形凸轮机构B．摆动滚子从动件盘形凸轮机构C．直动平底从动件盘形凸轮机构D．摆动从动件圆柱凸轮机构6．在槽轮机构中，为避免圆销与轮槽发生突然撞击，槽轮在开始和终止转动的瞬时角速度应（）A．等于零B．大于等于零C．小于零D．小于等于零7．普通紧螺栓联接在承受横向外载荷F∑作用时，其螺杆（）A．仅受到预紧力F′的作用B．仅受到一个横向外载荷F∑的作用C．仅受到摩擦力F f的作用D．既受到预紧力F′又受到横向外载荷F∑的作用8．普通平键的长度应（）A．稍长于轮毂的长度B．略短于轮毂的长度C．是轮毂长度的三倍D．是轮毂长度的二倍9．在多级减速传动中，带传动在传动系统中的设计位置（）A ．宜在低速级B ．宜在中间级C ．宜在高速级D ．不受限制10．单个渐开线齿轮（）A ．分度圆等于节圆B ．分度圆小于节圆C ．分度圆大于节圆D ．没有节圆11．闭式硬齿面齿轮传动的主要失效形式是（）A ．齿面胶合B ．轮齿疲劳折断C ．齿面磨粒磨损D ．轮齿过载折断12．在开式齿轮传动的设计中，通常将计算出的模数加大5～10％，这主要考虑（）A ．轮齿疲劳点蚀的影响B ．轮齿胶合的影响C ．轮齿磨粒磨损的影响D ．轮齿受冲击载荷的影响13．蜗杆传动的传动比i 等于（）A ．12d d B ．12n n C ．21d d D ．21n n14．蜗轮的螺旋角β与蜗杆（）A ．分度圆处的导程角γ大小相等，方向相反B ．分度圆处的导程角γ大小相等，方向相同C ．齿顶圆处的导程角γ1大小相等，方向相反D ．齿顶圆处的导程角γ1大小相等，方向相同15．在下列联轴器中，通常所说的刚性联轴器是（）A ．齿式联轴器B ．弹性套柱销联轴器C ．弹性柱销联轴器D ．凸缘联轴器16．在计算轴的当量弯矩M v =22)(aT M 公式中，a 是为了考虑扭矩T 与弯矩M 产生的应力（） A ．方向不同 B ．类型不同 C ．位置不同 D ．循环特征不同17．高速、重载下工作的重要滑动轴承，其轴瓦材料宜选用（）A ．锡基轴承合金B ．铸锡青铜C ．铸铝铁青铜D ．耐磨铸铁18．滚动轴承在一般转速下的主要失效形式是（）A ．过量的塑性变形B ．过度磨损C ．疲劳点蚀D ．胶合19．滚动轴承工作时，固定套圈的应力变化特征为（）A ．对称循环B ．脉动循环C ．恒定不变D ．随机变化20．在机械中安装飞轮，可以（）A ．减小周期性速度波动B ．消除周期性速度波动C ．减小非周期性速度波动D ．消除非周期性速度波动第二部分非选择题（共60分）二、填空题（本大题共10小题，每空1分，共10分）请在每小题的空格中填上正确答案。

单招机电基础试题题库及答案

单招机电基础试题题库及答案一、单项选择题1. 机电一体化技术是指机械工程与（）的有机结合。

A. 电子工程B. 计算机工程C. 自动控制工程D. 信息工程答案：C2. 在电动机的启动过程中，为了减少启动电流，常采用（）。

A. 直接启动B. 星-三角启动C. 转子串电阻启动D. 自耦变压器启动答案：B3. PLC的中文全称是（）。

A. 可编程逻辑控制器B. 电力线路控制器C. 电力负载控制器D. 程序逻辑计算机答案：A二、填空题4. 机械系统的传动效率是指________与________的比值。

答案：有用功，总功5. 伺服系统是一种能够自动跟踪预定路径的控制系统，其特点是________、________、________。

答案：高精度、快速响应、稳定性好三、简答题6. 简述三相异步电动机的工作原理。

答案：三相异步电动机的工作原理基于电磁感应原理。

当电动机的三相定子绕组通以三相交流电时，产生旋转磁场。

该旋转磁场通过电磁感应在转子绕组中产生电流，转子电流与旋转磁场相互作用产生电磁力，使转子旋转。

由于转子转速低于旋转磁场的同步转速，故称为异步电动机。

7. 说明数控机床中伺服系统的功用。

答案：数控机床中的伺服系统主要功用是接收数控系统发出的指令信号，驱动机床移动部件跟随指令信号进行精确的移动，以实现零件加工的精确尺寸和形状。

伺服系统包括伺服驱动装置和执行机构（如伺服电机），它能够自动跟踪数控系统发出的移动指令，确保机床的加工精度和效率。

四、计算题8. 已知某三相异步电动机的额定功率为7.5kW，额定电压为380V，额定电流为15A，功率因数为0.85，效率为0.9。

求电动机的额定转速。

答案：首先计算电动机的视在功率：\[ S = \sqrt{3} \times V_L \times I_L \]\[ S = \sqrt{3} \times 380V \times 15A = 4250VA \]然后计算有功功率：\[ P = S \times \text{功率因数} = 4250VA \times 0.85 =3612.5W \]由于电动机的额定功率为7.5kW，即7500W，可以得出：\[ P = P_{\text{额定}} \times \text{效率} \]\[ 3612.5W = 7500W \times 0.9 \]由此可得，电动机的额定转速与效率和功率因数有关，但题目中未给出足够的信息来直接计算额定转速。

机电控制工程基础试卷及答案(填空和判断)知识分享

机电控制工程基础试卷及答案(填空和判断)填空题1. 传递函数的定义是对于线性定常系统,在初始条件为零的条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。

2. 瞬态响应是系统受到外加作用激励后，从初始状态到最终或稳定状态的响应过程。

3. 判别系统稳定性的出发点是系统特征方程的根必须为负实根或负实部的复数根，即系统的特征根必须全部在复平面的左半平面是系统稳定的充要条件。

4. I 型系统G s K s s ()()=+2在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下稳态误差为 ∞ 。

5. 频率响应是系统对正弦输入稳态响应，频率特性包括幅频和相频两种特性。

6. 如果系统受扰动后偏离了原工作状态，扰动消失后，系统能自动恢复到原来的工作状态，这样的系统是(渐进)稳定的系统。

7. 传递函数的组成与输入、输出信号无关，仅仅决定于系统本身的结构和参数，并且只适于零初始条件下的线性定常系统。

8. 系统的稳态误差与输入信号的形式及系统的结构和参数或系统的开环传递函数有关。

传递函数反映系统本身的瞬态特性，与本身参数，结构有关，与输入无关；不同的物理系统，可以有相同的传递函数，传递函数与初始条件无关。

9. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。

10. 反馈控制系统开环对数幅频特性三频段的划分是以ωc （截止频率）附近的区段为中频段，该段着重反映系统阶跃响应的稳定性和快速性；而低频段主要表明系统的稳态性能。

11. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速性和准确性。

1．.对控制系统的基本要求一般可以归纳为稳定性、快速性和准确性。

2．.按系统有无反馈，通常可将控制系统分为开环控制系统和闭环控制系统。

3．.在控制工程基础课程中描述系统的数学模型有微分方程、传递函数动态结构图频率特性等。

4．.稳态误差反映出稳态响应偏离系统希望值的程度，它用来衡量系统控制精度的程度。

《机电理论》试题共4页文档

青岛市2012年春季高考第一次模拟考试机电类专业理论基础试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

第Ⅰ卷1至5页，第Ⅱ卷6至14页。

满分200分，考试时间120分钟。

考试结束后，将本试卷和答题卡一并交回。

第Ⅰ卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1．对轴和轮毂的强度削弱较小，一般用于薄壁结构的键连接是( )A.圆头平键连接B.薄型平键连接C.导向平键连接D. 平头平键连接2. 常用于气体或液体管路系统依靠螺纹密封的连接螺纹的牙型角是( )A．60º B．55º C．30º D．3º3. 旋入被连接件的螺纹孔并用尾部顶住另一被连接件的凹孔，可传递不大的力的螺纹连接类型是( )A．螺栓联接 B．双头螺柱联接 C．螺钉联接 D．紧定螺钉联接4.螺旋压力机中应用的传动螺纹类型是( )A.三角形螺纹 B．梯形螺纹 C．矩形螺纹 D．锯齿形螺纹5.利用公共套筒和键、销连接两轴，径向尺寸小，用于起动频繁和速度常变化的传动的联轴器类型是( )A.凸缘联轴器B.套筒联轴器C.滑块联轴器D.万向联轴器6.轴与轴承间构成的可动连接属于( )A.高副B.移动副C.转动副D.螺旋副7.根据主俯视图，选择正确的左视图( )8.下列关于关于联轴器、离合器说法正确的是( )A. 摩擦式离合器接合平稳，适用于高速下接合B. 齿式联轴器适应于低速、轻载，经常正反转的场合C. 嵌合式离合器外形尺寸大，传递转矩小，适应于停机或低速时接合D. 弹性柱销联轴器利用柱销上套装的橡胶弹性套伸入半联轴器上的孔中，实现两轴连接9. 带传动的主要特点描述错误的是( )A．带有弹性、能缓冲吸振、传动平稳 B．过载会打滑有安全保护作用C．维护方便适用于中心距较大的场合 D．能够保证准确的传动比，使用寿命长10.根据图1-2主俯视图，选择正确的左视图( )图1-211.有一铰链四杆机构ABCD，已知AB=30，BC=50，CD=55，AD=60，若使其有急回运动特性，则机构的从动件应为( )A．AB杆 B．BC杆 C．CD杆 D．AD杆12.汽车吊车等摆动缸式气、液动机构中应用的四杆机构是( )A.曲柄摇杆机构B. 曲柄摇块机构C. 摇杆滑块机构D.导杆机构13. 以下机构应用了双摇杆机构的是( )A．机车车轮联动装置 B．剪刀机 C．碎石机 D．港口起重机变幅机构14.凸轮轮廓与从动件间为滚动摩擦，磨损小，能传递较大载荷的是( )A.尖顶从动件B.滚子从动件C.平底从动件D.曲面从动件15．下列应用了移动凸轮的是( )A.内燃机配气机构B.靠模凸轮机构C.刀具进给凸轮机构D.机床卡盘控制机构16. 当带轮基准直径小于150mm时，可制成( )A．实心式 B．腹板式 C．孔板式 D．轮辐式17.根据图1-3主俯视图，选择正确的左视图( )图1-318.关于带传动的安装与维护准确的是( )A.用大拇指在每条带中部施加20N左右垂直压力，下沉量30mm为宜B.两轮槽要对正、两轮的轴线要保持平行C.当需要更换V带时一般只更换一根D.V带外缘应高于轮外缘10mm19.为防止链节磨损后链条伸长造成链轮与链条的脱链，应该( )A. 两链轮垂直布置B. 加护板能防止脱链C. 两轮倾斜布置时夹角大于450D. 两链轮轴心线应平行20.如图1-4所示，说法正确的是A．A、B都是局部视图B．A是斜视图，B是仰视图C．A是斜视图，B是局部视图D．A是局部视图, B是向视图21.经常应用于行星轮系中的齿轮传动是( )A. 齿轮齿条传动B. 锥齿轮传动C. 交错轴齿轮传动D.内啮合齿轮传动22. 齿数一定的标准直齿圆柱齿轮，模数越大则齿轮的承载能力( )A.变大B. 变小C. 不变D.无影响23.一对标准外啮合直齿圆柱齿轮，Z1=24,da1=130mm，a=225mm，则da2为( )A.200mmB.260mmC. 340mmD.400mm24.若齿轮齿面硬度不高，当低速重载或频繁起动时，在摩擦力作用下会引起齿形失效形式是A. 疲劳点蚀B.轮齿折断C.齿面磨损D.塑性变形25.蜗杆传动特点说法正确的是( )A. 能够自锁B. 传动噪声大C.传动效率高D.能做远距离传动26.对铸铁蜗轮或直径小于100mm的青铜蜗轮，可制成( )A.螺栓连接式B.整体式C.齿圈式D.镶铸式27.轴的结构中被轴承支承的部分是( )A.轴径B. 轴身C. 轴颈D. 轴头28.内燃机及曲柄压力机中应用的轴是( )A. 心轴B.转轴C.传动轴D.曲轴29. 磨损后轴承的径向间隙无法调整，用于轻载、低速场合的滑动轴承是( )A.整体式B.对开式C.推力式D.滚动轴承图1-1图1-430.根据图1-5主左视图，选择正确的俯视图( )图1-531.下列关于轴的加工工艺说法错误的是( )A.轴上需磨削的轴段应加工越程槽B. 轴上需车螺纹的轴段应加工退刀槽C.为便于装配，轴端应有倒角D. 同一轴上各个键槽在圆周方向应间隔一定角度布置32. 下列关于机械环保与安全防护常识说法错误的是( )A.采用减振措施可以有效抑制与消除振动B.将分体式空调器将噪声源设置在室外C.生产中应防止泄露D.对不易损坏的零件采用木包装箱且防水防潮33.根据图1-6主视图，选择正确的移出断面图( )图1-634.把滚动体沿滚道均匀隔开的是( )A.内圈B.外圈C.滚动体D.保持架35.闭式齿轮传动中的润滑方式一般采用( )A.手工加油润滑B.滴油润滑C. 油浴和飞溅润滑D.油环润滑36.适用于高速、高压、高温或强腐蚀条件下转轴密封的是( )A.机械密封B.毡圈密封C.唇形密封圈密封D. 曲路密封37.轴瓦上油沟应开在( )A.下轴瓦B. 承载区C.非承载区D.任意位置38.能够降低液压系统中某一局部的油液压力，有一定稳压作用的是( )A.溢流阀B. 节流阀C. 减压阀D.换向阀39.油液在一无分支管道中流动，该管道内有两处不同的横截面，其内径之比为1∶5，则油液经过该两截面处的流量之比为( )A．25∶1 B．1∶25 C．1∶1 D．5∶140.下列不是液压传动有点的是( )A.能迅速换向和改变速度B.速度、扭矩、功率均可无级调节C.易于控制和调节且易实现过载保护D.液压油的粘度随油温变化，有利于传动41.油箱是液压传动系统中的一个辅助元件，它不能起的作用是( )A.散发热量B.滤除油液中的杂质C. 释放混在油液中的气体D.储存油液42．某调速回路，节流阀开口越大，油缸的运动速度越低，这说明该回路是( ) A．进油节流调速回路 B．回油节流调速回路C．旁路节流调速回路 D．容积调速回路43. 下列材料，适合制造挖土机铲齿的是( )A．合金调质钢 B．不锈钢 C．碳素工具钢D．高猛耐磨钢44．下列牌号中硬度最高的钢是( )A．GCr15 B．40Cr C．Q275 D．15钢45．钢淬火的主要目的是( )A．降低硬度 B．提高硬度 C．利于切削加工 D．防止变形开裂46．已知四点坐标，A（5，10，15）、B（5，15，10）、C（10，15，0）、D（0，0，15）下列说法正确的是( )A.点B和C是重影点B.点C在V面内C.直线AB为侧平线D.平面ABD是铅垂面47．操作最方便、生产率高，并能够保证焊接质量的是( )A．平焊 B．立焊 C．横焊 D．仰焊48.锉削狭长平面且锉削余量较小时，应选用的锉削方法是( )A.顺向锉B. 推锉C. 交叉锉D.滚锉49．在C6132普通车床能加工轴的最大直径是( )A．32mm B．132mm C．320mm D．600mm50．数控车床各组成部分中，能将输入的程序、数据进行运算及逻辑处理的是( ) A．控制介质 B．数控装置 C．伺服系统 D．机床本体第Ⅱ卷（非选择题，共100分）二、简答题（本大题共3小题，每题5分，共15分）1. 图2-1所示为螺纹防松中常用的开口销与槽形螺母示意图，回答下列问题：（1）按常用防松措施来分属于哪一类？（2）图中1所指部位的名称是什么？（3）与该种防松原理相同的还有哪三种？图2-12. 有一对标准直齿圆柱齿轮传动，小齿轮的齿距是12.56mm，齿数是26，中心距为156mm，通过计算说出大齿轮的齿数是多少？大齿轮的分度圆直径是多少？校齿轮可以加工成何种结构形式？若该对齿轮应用于闭式传动中，其可能发生的两种失效形式是什么？3.下列是普通车床加工的几项基本操作，根据你的经验，回答下列问题（1）若车削直径较小的端面时，一般使用的车刀是什么？（右偏刀、450弯头刀、左偏刀）（2）当用转动小滑板的方法加工圆锥面时对加工的长度有何限制？（3）加工螺纹时，为了获得准确的牙型，螺纹车刀有何要求？（4）装刀时刀尖角平分线与工件轴线有何要求？（5）车螺纹时，刀具的移动距离有何要求？三、技能题（本大题共6小题，共46分）图3-1 图3-21.已知图3-1主俯视图，补画左视图（6分）2.根据图3-2主、俯视图补画全剖左视图（6分）图3-3 图3-43．根据图3-3两面视图，补画第三视图，并画出正等轴测图（8分）4. 画出图3-4螺栓连接图（6分）5.读懂图3-5零件图，回答问题（每空1分，共11分）（1）该零件的名称是，材料名称是，绘图比例是。

机电一体化技术专业《机械基础》试题1130

机电一体化技术《机械基础》试题（共40分）姓名：考号：分数：一、选择题（每小题2分，共20分）1.溢流阀在执行工作的时候，阀口是__a__的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。

A、常开；B、常闭。

2．为使三位四通阀在中位工作时能使液压缸闭锁，应采用__a___型阀。

A"O" 型阀、B "P" 型阀、C "Y"型阀。

3.液压泵能实现吸油和压油，是由于泵的c变化。

A、动能；B、压力能；C、密封容积；D、流动方向4. 液压油d，常常是液压系统发生故障的主要原因。

A、温升过高；B、粘度太小；C、粘度太大；D、受到污染。

5. 液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）A、等于10MPa；B、小于10MPa；C、大于10MPa6、有两个调整压力分别为5 MPa和10 MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）；并联在液压泵的出口，泵的出口压力又为（）。

A、5 MPa；B、10 MPa；C、15 MPa；D、20 MPa；7．在其余条件不变时，若将差动缸活塞杆直径变小时，缸速V和推力F将。

A、V变大，F变小B、V变小，F变大C、V变小，F变小D、V、F均不变8.要实现液压缸差动连接，可选用三位换向阀的滑阀机能是（）A、MB、YC、PD、H9.气压传动系统中的消声器属于（）A．辅助元件 B.控制元件 C.气源装置 D.执行元件二、下图所示的液压系统，该图能实现快进→Ⅰ工进→Ⅱ工进→快退→停止并卸荷的工作循环,Ⅰ工进比Ⅱ工进速度快，仔细阅读并回答以下问题：（10分）（1）写出序号为2、3、5、6、的液压元件名称（2）写出:①1YA﹣，2YA﹢，3YA－，4YA- 时进油路线和回油路线，并指出为哪一种工况；②1YA﹣，2YA -，3YA﹢, 4YA- 时进油路线和回油路线，并指出为哪一种工况。

（3）回答该系统包含哪些基本回路,基本回路中有哪些阀组成。

机电基础学习知识试题与答案.doc

一、填空题１、变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗；交变磁场在铁心中所引起的损耗可分为磁滞损耗和涡流损耗，合称为铁耗。

2、三相异步电动机的转速取决于磁场极对数P 、转差率S 和电源频率 f 。

3、三相异步电动机直接启动时，启动电流值可达到额定电流的5～7倍。

4、变压器并列运行应满足变比相等、连接组别相同、短路电压相同三个条件。

5、变压器的冷却方式有油浸自冷、油浸风冷和强油风冷。

6、最基本的逻辑运算是指与、或、非三种运算。

7、在RLC 串联电路中感抗和阻抗相等时，电路中的电流达到最大值，这种现象称为谐振。

8、三相交流异步电机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的转向改变了，转子的转向随之改变。

9、三相负载接于三相供电线路上的原则是：若负载的额定电压等于电源线电压时，负载应作Δ联结；若负载的额定电压等于电源相电压时，负载应作Y 联结。

10、测量绝缘电阻时，影响准确性的因素有温度、湿度和绝缘表面的脏污程度。

11、对修理后的直流电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、声音、振动现象。

12、直流测速发电机接励磁方式可分为他励式永励与式。

13、14、同步电机的转速与交流电频率之间保持严格不变的关系，这是同步电机与异步电机的基本差别之一。

15、凸极式同步电动机的转子由转轴、磁轭和磁极组成。

16、对电焊变压器内电抗中的气隙进行调节，可以获得不同的焊接电流。

当气隙增大时，电抗器的电抗减小，电焊工作电流增大，当气隙减小时，电器的电抗增大，电焊工作电流减小。

17、异步电动机做空载试验时，时间不小于1min 。

试验时应测量绕组是否过热或发热不均匀，并要检查轴承温升是否正常。

18、控制电机的特点是功率小、体积小、重量轻和精度要求高。

19、变压器的线圈绕好后，一、二次绕组的同名端点是确定，而联结组别却是不确定的。

20 、所谓三相对称绕组，是指各相绕组结构参数都相同，且在空间互有120 °相位差的三相绕组。

动力电工试题及答案2003

电工考试题及答案一、填空题：（每空1分，共6分）1、热继电器可作为电动机的过载保护。

2、我国规定安全灯必须采用双线圈变压器，其电压应根据不同场所采用36伏、24伏和 12 伏。

3、通过人体的安全直流电流在 50mA 以下。

4、测量电机的对地绝缘电阻和相间绝缘电阻，常使用兆欧表，而不宜使用万用表。

5、一个5A电度表欲测具有10A负载的电能，应将电流线圈经电流互感器接入负载。

二：判断题（每题1分，共10分）。

1、装设接地线时，应先装三相线路端，然后是接地端；拆接地线时，先拆接地端，后拆三相线路端。

（╳）2、电动系仪表可以直接测量几千伏甚至更高的电压（╳）3、三相异步电动机的绝缘电阻低于0.2MΩ，说明绕组与地间有短路现象。

（√）4、电弧除可将触点烧伤破坏绝缘外，对于电器没有其它不利的影响。

（╳）5、变压器铁心应接地，但只允许有一点接地。

（√）6、照明控制回路中，开关的作用是控制电路的接通或断开，所以开关即可接在相线上也可接在零线上。

（╳）7、从空载到满载，变压器的磁滞损耗和涡流损耗是基本上不变的。

（√）8、熔断器主要用于用电设备的短路保护，只要额定电压和额定电流选择得当，熔断器可以互换或代替使用（╳）9、交流接触器铁心上的短路环断裂后会使动静铁心不能释放。

（╳）10、额定电压为 380 Ｖ /220 Ｖ的单相变压器，若当作升压变压器使用时，可以在二次侧接入 380 Ｖ的电源，在一次侧获得输出约656 Ｖ的电压。

（×）三：选择题（每题2分，共60分）1、电流互感器二次绕组不允许( C )。

A、接地B、短路C、开路2、配线过程中，当需要把铜导线和铝导线压接在一起时，必须采用( C )。

A、锔连接管B、铝连接管C、铜铝连接管D、三种都可以3、造成交流接触器线圈过热而烧毁的原因是( D )。

A、电压过高B、电压过低C、线圈短路D、以上原因都有可能4、各断路器的配合中，电路上一级的熔断时间应为下一级熔断器的( C )以上。

2003年电工电子技术试题

全国2003年4月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共40分)1.图示电路中I 为( )A.2AB.3AC.5AD.8A2.图示电路中P 点电位为( )A.5VB.4VC.3VD.2V3.已知三相电源电压u A =2202sin(314t-12O )V ， u B =2202sin(314t-132O )V ， u C =2202sin(314t+108O )V,则当t=0.01s 时，三相电源电压之和u A +u B +u C 为( )A.220VB.0VC.-220VD.6602V4.某正弦交流电压u 的初相位为45°，在t=0时u=220V ，则u 的有效值为( )A.220VB.380VC.144VD.155V5.有关图示电路电流⋅I 的下列计算公式中，错误．．的是( ) A.RU R ⋅ B.Cj U C ω⋅C.C U C j ⋅ωD.)C j R (Uω1+⋅6.三相对称负载星形接法，若电源线电压为380V ，线电流为10A ，每相负载的功率因数为0.5，则该电路总的有功功率为( )A.1900WB.2687WC.3291WD.5700W7.在R 、L 、C 串联正弦电路中，若电阻上电压为9V ，电感上电压为30V ，电容上电压为18V ，则电路的总电压U 为( )A.57VB.15VC.21VD.3V8.准确度为1.0级、量程为250V 的电压表，在正常条件下使用时，其最大绝对误差为( )A.±0.025VB.±0.25VC.±2.5VD.±25V9.已知一交流铁心线圈的匝数为1800匝，电源频率为50Hz ，铁心中的磁通Φm =1.25³10-3Wb ，则线圈的感应电动势为( )A.113VB.226VC.250VD.500V10.在三相异步电动机继电接触器控制电路中，热继电器的作用是( )A.短路保护B.失压保护C.过载保护D.互锁保互11.三相异步电动机的转速为n ，同步转速为n 1，则转差率s 等于( ) A.11n n n - B. 11n n n + C. n n n 1- D. nn n 1+ 12.图示变压器，原边两个绕组，绕组额定电压均为110V ，若将原边接220V 电源，二绕组的正确接线是( )A.1、4连接后，2、3接220V 电源B.2、3连接，1、4接220V 电源C.2、4连接，1、3接220V 电源D.1、3连接，2、4连接后，二出线端接220V 电源13.图示电路中，稳压管V 1的稳压值为8V 、V 2的稳压值为6V ，则输出电压U 为( )A.6VB.8VC.10VD.2V14.下列条件中符合理想运算放大器条件之一者是( )A.开环放大倍数→0B.差模输入电阻→∞C.开环输出电阻→∞D.共模抑制比→015.已知放大电路中的一只低频小功率晶体管的静态基极电流I B 为0.047mA ，则其微变等效输入内阻r be 为( )A.300ΩB.326ΩC.853ΩD.不能确定16.在图示理想运算放大电路中，R 1=1k Ω,R F =3k Ω,U i =1V ,则U 1、U 2、U 3、U 4中电压为3V 的是( )A.U 1B.U 2C.U 3D.U 417.有三输入端的与非门当输出端状态为0时，三个输入端状态应为( )A.000B.111C.010D.10018.一门电路的输入端A、B和输出端F的波形如图示，则该门电路为( )A.与门B.或门C.与非门D.或非门19.图示电路中，忽略二极管的正向压降，F点电位为( )A.0VB.3VC.9VD.12V20.图(a)所示触发器的时钟脉冲CP及F端输入波形如图(b)示，则Q端的输出波形是( )二、填空题（每小题1分，共10分）21.理想电压源与理想电流源之间____________进行等效变换。

全国2003年10月高等教育自学考试

全国2003年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共14分)1.RT0熔断器适用于对断路能力要求较高的低压系统中，下面哪种熔断器是RT0熔断器?( )A.有填料的封闭式B.有填料的敞开式C.无填料的封闭式D.无填料的敞开式2.隔离开关用于隔离电压或切换电路，( )A.不得断开但可接通负荷电路B.不得接通但可断开负荷电路C.不得断开或接通负荷电路D.不得转移电流或接通电路3.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确4.厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与( )A.其总发电量之比B.其总装机容量之比C.其供电量之比D.系统总发电量之比5.半高型配电装置是将( )A.母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置6.在110kV及以上的配电装置中应尽可能选用( )A.电容式电压互感器B.电磁式电压互感器C.油浸绝缘电磁式电压互感器D.树脂浇注绝缘电磁式电压互感器7.三相五柱式电压互感器的二次侧辅助副绕组接成开口三角形接线，其作用是监测系统的( )A.相电压B.线电压C.零序电压D.相电压和线电压8.中央信号装置由( )A.事故信号装置和指示灯组成B.事故信号装置和位置信号组成C.位置信号和指示灯组成D.事故信号装置和预告信号装置组成9.自同期方式并列是将发电机转速升高到接近系统的同步转速时，( )A.在未加励磁的条件下将发电机并入系统，待发电机拉入同步后再加上励磁电流02301# 发电厂电气主系统试题第1 页共4 页02301# 发电厂电气主系统试题第 2 页共 4 页B.加上励磁电流后将发电机并入系统，使发电机拉入同步C.加上励磁电流使发电机拉入同步后，将发电机并入系统D.在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步10.除下列哪一种情况外，其余过程均会使绝缘介质发生不可逆的老化?( )A.热过程B.受潮C.化学过程D.机械损伤11.被试品绝缘状态的好坏，通常用吸收比(K)表示，吸收比为下面哪一个表达式?(R 100，R 60，R 15分别为100s 、60s 、15s 时的绝缘电阻) A.K=60100R R B. K=15100R R C. K=1560R R D. K=6015R R 12.行波在架空线和电缆中传播速度的计算公式是( ) A.)s /m (103r0r 08εεμμ⨯ B. )s /m (103r r 8εμ⨯ C. )s /m (/103r r 8εμ⨯ D. )s /m (/103r r 8με⨯13.由跨步电压的定义可知，其大小( )A.不仅与接地装置的接地电阻有关，而且与具体人的步距大小有关B.只与接地电流大小有关C.与具体个人的步距大小和离接地装置远近有关D.与接地装置的接地电阻和接地电流大小有关14.避雷针的保护范围是指( )A.有可能被直接雷击，但过电压得到控制的空间范围B.具有1%左右雷击概率的空间范围C.具有0.1%左右雷击概率的空间范围D.绝对不会被直接雷击的空间范围二、填空题（每小题1分，共10分）15.在弧柱区内，带电质点从弧柱区逸出，进入弧柱周围介质中去的现象称为_________现象。

机电专业基础课一模试卷

2015河南省中等职业学校对口升学第一次模拟考试机电与机制类基础课试卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械基础1- 10;机械制图11- 15。

每小题3分，共45分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1、只是完成传递运动、力或改变运动形式的实体组合。

A、机器B、机构 C 构件 D零件2、可用于制造刃、模、量具的是钢A、碳素工具钢B、硬质合金钢C、碳素结构钢3、碳在球墨铸铁中主要以状石墨形式存在。

A、片B、团絮C、球4、在纯弯曲时，梁的横截面上的正应力。

A、都相等B、中性层上的正应力最大 C 、距中性层越远，正应力越大5、一车床中被损坏的齿轮测得其齿数为20，齿顶圆直径为109.8mm，则其模数为 mm。

A．4 B．4.98 C．56．当链节为奇数时，链的接头形式应选择A．开口销 B．卡簧式 C．过渡链节7．蜗轮蜗杆传动属于（）A．交错轴齿轮传动 B．相交轴齿轮传动 C．平行轴齿轮传动 D．间歇传动8、如图所示机构为机构。

A、只能变向B、只能变速C、既可变速又可变向D、不能变速或变向9、在铰链四杆机构中，若最短杆与最长杆长度之和大于其他两杆长度之和，则机构有A、一个曲柄B、两个曲柄C、没有曲柄10、6312滚动轴承内圈的内径是 mm。

A、120B、12C、6011、根据主俯视图选择正确的左视图（）12、选出圆锥被截切后的左视图（）13、选择正确的移出断面图（）14、下列有关机械制图的说法中不正确的是（）A．绘图时，不论采用何种比例，图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关B．图样中的尺寸，以毫米为单位时不需标注计量单位的符号或名称C．按剖切范围，剖视图分为全剖视图、半剖视图和局部剖视图三类D．一张完整的装配图包括一组视图、必要的尺寸、技术要求、标题栏15、选择正确的左视图（）机械基础（100分）二、判断题（每小题2分，共30分。

(完整版)机电类专业课综合试卷1

2014年内蒙古自治区高等职业院校对口招收中等职业学校毕业生模拟考试机电类专业课综合试卷注意事项：1. 本卷共10页，满分350分，考试时间150分钟； 2. 答题前将密封线内项目填写清楚； 3. 答题时请使用蓝、黑钢笔或圆珠笔。

一、单项选择题（本大题共20小题，每小题4分，共80分）1. 下列设备中，属于是电源的为（）。

A. 电动机B. 电冰箱C. 蓄电池D. 白炽灯 2. 6Ω与3Ω的两个电阻并联，它的等效电阻值应为（）。

A. 3ΩB . 2Ω C . 0.5Ω D . 9Ω3. 将2Ω与3Ω两电阻串联接到10伏的电源上，2Ω电阻上消耗的功率为（）。

A . 4W B . 6W C . 8W D . 10W4. 220V 、40W 白炽灯额定工作（）小时，消耗电能为1KW ·h 。

A . 45 B . 40 C . 25 D . 205. 将R 1>R 2>R 3的三只电阻并联接到10伏电源上，获得功率最大的电阻是（）。

A . R 1 B . R 2 C . R 3 D . 不能确定6. 有两个100V 、10µF 电容器，将两个电容器并联后其总的耐压为（）。

A . 200V B . 100V C . 50V D . 以上都不对7. 磁场中与磁介质的性质无关的物理量是（）。

A .磁感应强度B . 导磁系数C . 磁场强度D . 磁通8. 下列属于电磁感应现象的是（）。

A . 通电直导体产生磁场B . 通电直导体在磁场中运动C . 变压器铁心被磁化D . 线圈在磁场中转动发电 9. 我国使用的工频交流电周期为（）。

A . 0.5秒B . 0.2秒C . 0.1秒D . 0.02秒10. 处于谐振状态的R -L -C 串联电路，当电源频率降低时，电路呈（）。

A . 电阻性 B . 电感性 C . 电容性 D . 无法确定 11. 能保持精确传动比的传动是（）。

机电控制工程基础试卷及答案(填空和判断)

填空题1. 传递函数的定义是对于线性定常系统,在初始条件为零的条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。

2. 瞬态响应是系统受到外加作用激励后，从初始状态到最终或稳定状态的响应过程。

4. I 型系统G s K s s ()()=+2在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下稳态误差为 ∞ 。

5. 频率响应是系统对正弦输入稳态响应，频率特性包括幅频和相频两种特性。

6. 如果系统受扰动后偏离了原工作状态，扰动消失后，系统能自动恢复到原来的工作状态，这样的系统是(渐进)稳定的系统。

7. 传递函数的组成与输入、输出信号无关，仅仅决定于系统本身的结构和参数，并且只适于零初始条件下的线性定常系统。

8. 系统的稳态误差与输入信号的形式及系统的结构和参数或系统的开环传递函数有关。

传递函数反映系统本身的瞬态特性，与本身参数，结构有关，与输入无关；不同的物理系统，可以有相同的传递函数，传递函数与初始条件无关。

9. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。

11. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速性和准确性。

1． .对控制系统的基本要求一般可以归纳为稳定性、快速性和准确性。

2． .按系统有无反馈，通常可将控制系统分为开环控制系统和闭环控制系统。

3． .在控制工程基础课程中描述系统的数学模型有微分方程、传递函数动态结构图频率特性等。

4． .稳态误差反映出稳态响应偏离系统希望值的程度，它用来衡量系统控制精度的程度。
