一、555定时器的电路结构及功能
4.5~16V
电压 控制端
CO TH
高电平 触发端 TR
低电平 触发端
+VCC 8
5kΩ
5
+ C1

6
5kΩ
2
+
- C2
5kΩ
1
R 4
G1 Q
&
G2 &Q
复位端 低电平有效
G3
&
3 uO
7D T
放电端
+VCC 8
R
40
CO 5 TH 6
TR 2
5kΩ + C1 -
5kΩ + -
5kΩ C2
G1 Q
&
1
G2 &Q
1
①R=0时,Q=1,uo=0,T导通。
G3
0
&
3 uO
7D T
CO
TH
>2VCC/3
TR
>VCC/3
+VCC
R
8
4
5kΩ
5
+ C1 0
G1 Q
&
- 6
1
5kΩ
2
+
1
G2 0
&Q
- 5kΩ C2
G3 &
3
0
uO
7D T
1
①R=0时,Q=1,uo=0,T饱和导通。 ②R=1、UTH>2VCC/3、UTR>VCC/3时,C1=0、C2=1, Q=1、Q=0,uo=0,T饱和导通。
555集成定时 器及应用
概述
❖ 555定时器是一种中规模集成器件,利用它可 组成施密特触发器、单稳态触发器、多谐振 荡器等电路。尽管555定时器产品的型号繁多, 但它们的电路结构、功能及外部引脚排列都 是基本相同的。可分为TTL型和CMOS型两 类。TTL单定时器型号的最后3位数字为555, 双定时器的为556;CMOS单定时器的最后3 位数字为7555,双定时器的为7556.

555定时器应用电路的设计与调试

555定时器应用电路的设计与调试

555定时器应用电路的设计与调试1.555定时器的原理概述2.555定时器的基本工作原理555定时器的基本工作原理是通过外部RC电路产生的时间常数来控制输出的时间周期。

具体来说,当电源正常通电后,555定时器的电源引脚将被高电平激活,通过内部比较器将电压与阀值进行比较,并将结果传递给RS触发器。

RS触发器的输出信号会控制放电开关,根据输入信号的变化来控制电容的放电与充电,从而实现定时和脉冲控制功能。

3.555定时器的应用电路设计(1)单稳态触发器电路单稳态触发器电路常用于产生固定宽度的脉冲信号。

通过一个电容和一个电阻连接到555定时器的触发脚,当电源通电或接收到外部触发脉冲信号时,555定时器会产生一个固定宽度的脉冲信号输出。

(2)Astable多谐振荡器电路Astable多谐振荡器电路常用于产生固定频率和变量占空比的方波信号。

通过一个电容和两个电阻连接到555定时器的控制脚与放电脚,当电源通电后,555定时器会自动产生方波信号输出。

4.实验步骤与调试方法(1)准备实验所需材料,包括555定时器芯片、电容、电阻、开关和示波器等。

(2)按照设计电路图连接实验电路,注意正确连接每个元件的引脚。

(3)接通电源,通过示波器观察输出信号,并根据需要调整电容和电阻的数值以达到所需的定时和脉冲控制效果。

(4)通过实验数据和示波器观察结果,对实验电路进行调试和优化,直至达到预期的结果。

5.实验注意事项(1)实验时要注意正确连接元件的引脚,避免引脚连接错误导致电路无法正常工作。

(2)实验中可以选择合适的电阻和电容数值以达到所需的定时和脉冲控制效果。

(3)在实验过程中可以适当添加一些调试电路,如LED灯、蜂鸣器等,以便更直观地观察电路的工作情况和调试结果。

6.本文总结本文对555定时器应用电路进行了设计与调试的详细解析,介绍了555定时器的基本工作原理和应用电路设计,以及相关的实验步骤和调试方法。

通过合理的设计和调试,可以实现各种定时和脉冲控制功能,满足不同场合的需求。

555定时器方波电路

555定时器方波电路

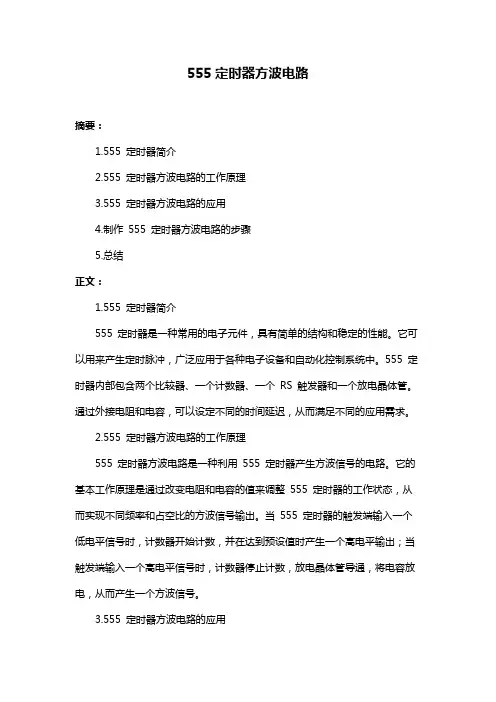

555定时器方波电路摘要:1.555 定时器简介2.555 定时器方波电路的工作原理3.555 定时器方波电路的应用4.制作555 定时器方波电路的步骤5.总结正文:1.555 定时器简介555 定时器是一种常用的电子元件,具有简单的结构和稳定的性能。

它可以用来产生定时脉冲,广泛应用于各种电子设备和自动化控制系统中。

555 定时器内部包含两个比较器、一个计数器、一个RS 触发器和一个放电晶体管。

通过外接电阻和电容,可以设定不同的时间延迟,从而满足不同的应用需求。

2.555 定时器方波电路的工作原理555 定时器方波电路是一种利用555 定时器产生方波信号的电路。

它的基本工作原理是通过改变电阻和电容的值来调整555 定时器的工作状态,从而实现不同频率和占空比的方波信号输出。

当555 定时器的触发端输入一个低电平信号时,计数器开始计数,并在达到预设值时产生一个高电平输出;当触发端输入一个高电平信号时,计数器停止计数,放电晶体管导通,将电容放电,从而产生一个方波信号。

3.555 定时器方波电路的应用555 定时器方波电路广泛应用于各种电子设备和自动化控制系统中,如音频放大器、脉冲发生器、通信设备、计时器等。

它具有结构简单、成本低廉、性能稳定等优点,是电子工程师和爱好者进行实验和设计的好帮手。

4.制作555 定时器方波电路的步骤制作555 定时器方波电路的步骤如下:(1) 准备元器件:555 定时器、电阻、电容、晶体管、电源等。

(2) 连接电路:将555 定时器的触发端接地,将放电端与晶体管的基极相连,将晶体管的发射极接地,将集电极接负载。

将电阻和电容分别连接到555 定时器的定时端和放电端。

(3) 调试电路:将电源接入电路,调整电阻和电容的值,观察输出信号,直到得到所需的方波信号。

(4) 测试电路:在确认电路正常工作后,对电路进行测试,检查输出信号的频率、占空比等参数是否符合设计要求。

5.总结555 定时器方波电路是一种简单、实用的电路,广泛应用于各种电子设备和自动化控制系统中。

555时基电路工作原理

555时基电路工作原理

555时基电路工作原理

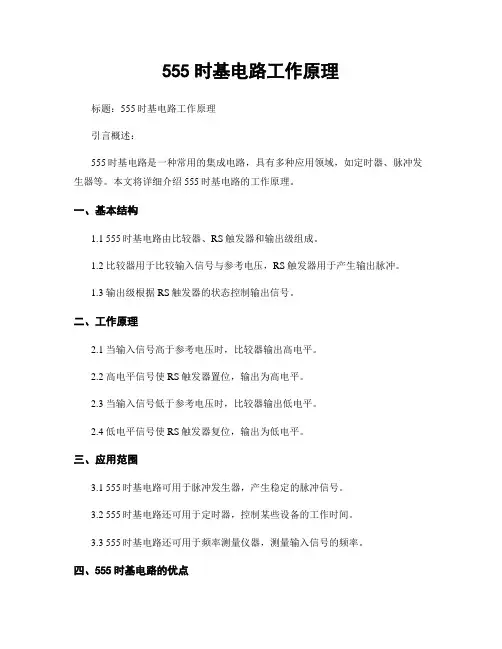

标题:555时基电路工作原理
引言概述:
555时基电路是一种常用的集成电路,具有多种应用领域,如定时器、脉冲发生器等。

本文将详细介绍555时基电路的工作原理。

一、基本结构
1.1 555时基电路由比较器、RS触发器和输出级组成。

1.2 比较器用于比较输入信号与参考电压,RS触发器用于产生输出脉冲。

1.3 输出级根据RS触发器的状态控制输出信号。

二、工作原理
2.1 当输入信号高于参考电压时,比较器输出高电平。

2.2 高电平信号使RS触发器置位,输出为高电平。

2.3 当输入信号低于参考电压时,比较器输出低电平。

2.4 低电平信号使RS触发器复位,输出为低电平。

三、应用范围
3.1 555时基电路可用于脉冲发生器,产生稳定的脉冲信号。

3.2 555时基电路还可用于定时器,控制某些设备的工作时间。

3.3 555时基电路还可用于频率测量仪器,测量输入信号的频率。

四、555时基电路的优点
4.1 简单易用,只需外接几个元件即可工作。

4.2 稳定可靠,工作精度高,适合于各种环境。

4.3 体积小巧,适合集成在各种电子设备中。

五、总结
5.1 555时基电路是一种多功能、稳定可靠的集成电路。

5.2 它在各种电子设备中广泛应用,如定时器、脉冲发生器等。

5.3 了解555时基电路的工作原理有助于我们更好地应用和设计电子设备。

555毫秒级定时器电路

555毫秒级定时器电路

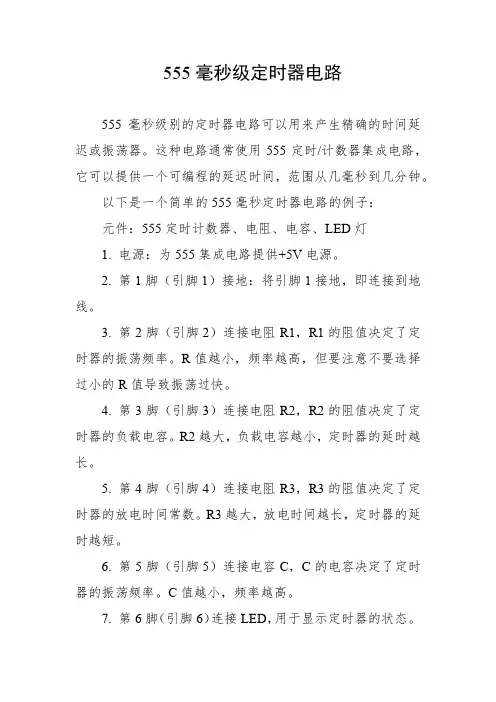

555毫秒级定时器电路555毫秒级别的定时器电路可以用来产生精确的时间延迟或振荡器。

这种电路通常使用555定时/计数器集成电路,它可以提供一个可编程的延迟时间,范围从几毫秒到几分钟。

以下是一个简单的555毫秒定时器电路的例子:元件:555定时计数器、电阻、电容、LED灯1. 电源:为555集成电路提供+5V电源。

2. 第1脚(引脚1)接地:将引脚1接地,即连接到地线。

3. 第2脚(引脚2)连接电阻R1,R1的阻值决定了定时器的振荡频率。

R值越小,频率越高,但要注意不要选择过小的R值导致振荡过快。

4. 第3脚(引脚3)连接电阻R2,R2的阻值决定了定时器的负载电容。

R2越大,负载电容越小,定时器的延时越长。

5. 第4脚(引脚4)连接电阻R3,R3的阻值决定了定时器的放电时间常数。

R3越大,放电时间越长,定时器的延时越短。

6. 第5脚(引脚5)连接电容C,C的电容决定了定时器的振荡频率。

C值越小,频率越高。

7. 第6脚(引脚6)连接LED,用于显示定时器的状态。

8. 第7脚(引脚7)为公共地。

编程延时:设定定时器的计数周期为1ms,则定时器每隔1ms计数一次,直到计数到设定的延时值为止。

例如,如果设定的延时值为50ms,则定时器会在开始计时后的50ms后停止计数,此时LED灯显示“0”(代表50ms),然后重新开始计数。

注意事项:1. 确保电源电压符合555定时/计数器的工作电压范围。

2. 在设计电路时,要考虑到元器件的额定参数和工作环境,避免元器件损坏或性能下降。

3. 在调试电路时,要注意观察LED灯的显示和定时器的计数情况,及时调整元器件参数以达到预期效果。

555定时器的电路解析

555定时器的电路解析
使电路迅速由暂稳态返
回稳态,uO1=UOH (全0出1)。 uO= UOL。
从暂稳态自动返回稳态之后,电容C将通过电阻R放电, 使电容上的电压恢复到稳态时的初始值。
单稳态触发器工作波形
2. 主要参数
(1)输出脉冲宽度tw 输出脉冲宽度tw,就是暂稳态的维持时间。 tw ≈0.7RC
(2) 恢复时间tre 暂稳态结束后,电路需要一段时间恢复到初始状态。
脉冲定时
7.4.4 用555定时器组成多谐振荡器
一、电路结构
将放电管V集电极经R1接到VCC上,便组成了一个反相器。其输出DIS端对地接 R2、C积分电路,积分电容C再接TH和TR端便组成了如图5.5.7所示的多谐振荡器。 R1、R2和C为定时元件。
二、工作原理
1、接通电源VCC后,VCC经电阻R1和R2对电容C充电,其电压 UC由0按指数规律上升。 当UC≥2/3VCC时,电压比较器C1和C2的输出分别为UC1=0、 UC2=1,基本RS触发器被置0,Q=0、Q=1 输出UO跃到低电平 UOL。与此同时, 放电管V导通, 电容C经电阻 R1和R2放电管 V放电,电路 进入暂稳态。
VI
VT + VT -
VO0
t
0
t
5.2 单稳态触发器
工作特点: 第一,它有稳态和暂稳态两个不同的工作状态; 第二,在外加脉冲作用下,触发器能从稳态翻转 到暂稳态; 第三,在暂稳态维持一段时间后,将自动返回稳 态,暂稳态维持时间的长短取决于电路本身的参数, 与外加触发信号无关。 例:楼道的路灯 。
(2)触发翻转:当输入端加入负脉冲(宽度应 小于脉宽tpo),即 TR 端<1/3VDD则S=1(R=0), 触发器翻转1态,输出uo为高电平。Q=1,这时

555定时器的电路结构和管脚排列

555定时器的电路结构和管脚排列

555定时器是一种集成电路,广泛应用于各种定时和脉冲调制电路中。

本文将从电路结构和管脚排列两方面介绍555定时器的相关知识。

一、电路结构555定时器由比较器、触发器和输出驱动器组成,可以根据外部元件的连接方式实现不同的功能。

其内部电路主要包括电压分压器、比较器、RS触发器、输出级和电源级等组成。

1. 电压分压器:电压分压器由三分之二电阻器和一分之二电阻器组成,用于将电源电压分成三等分,分别为1/3 Vcc、2/3 Vcc和Vcc。

2. 比较器:555定时器内部包含两个比较器,它们分别连接在1/3Vcc和2/3 Vcc处。

当触发器的输入电压大于2/3 Vcc时,Q输出高电平;当触发器的输入电压小于1/3 Vcc时,Q输出低电平。

3. RS触发器:555定时器内部包含一个RS触发器,用于产生输出脉冲。

当触发器的S端输入高电平,R端输入低电平时,Q输出高电平;当S端输入低电平,R端输入高电平时,Q输出低电平。

4. 输出级和电源级:输出级包括电流比较器和输出级驱动电路,用于产生输出脉冲;电源级用于提供工作电源和稳定电压。

二、管脚排列555定时器一般有8个管脚,它们分别是Vcc、GND、TRIG、OUT、RESET、CTRL、DISCH和THR。

1. Vcc:Vcc是555定时器的电源正极接口,一般连接至正电源。

2. GND:GND是555定时器的电源负极接口,一般连接至负电源。

3. TRIG:TRIG是555定时器的触发输入管脚,用于接收外部触发脉冲信号。

4. OUT:OUT是555定时器的输出管脚,用于输出定时和脉冲信号。

5. RESET:RESET是555定时器的复位输入管脚,当该管脚输入低电平时,将清除输出并立即关闭。

6. CTRL:CTRL是控制电压输入管脚,用于调节电压水平以改变555定时器的参数。

7. DISCH:DISCH是放电管脚,用于外接放电二极管。

8. THR:THR是阈值输入管脚,用于设定阈值电平。

555 集成时基电路解析

555 集成时基电路解析

555 集成时基电路解析555 集成时基电路的特点555 集成电路开始出现时是作定时器应用的,所以叫做 555 定时器或 555 时基电路。

但是后来经过开发,它除了作定时延时控制外,还可以用于调光、调温、调压、调速等多种控制以及计量检测等作用;还可以组成脉冲振荡、单稳、双稳和脉冲调制电路,作为交流信号源以及完成电源变换、频率变换、脉冲调制等用途。

由于它工作可靠、使用方便、价格低廉,因此目前被广泛用于各种小家电中。

555 集成电路内部有几十个元器件,有分压器、比较器、触发器、输出管和放电管等,电路比较复杂,是模拟电路和数字电路的混合体。

它的性能和参数要在非线性模拟集成电路手册中才能查到。

555 集成电路是 8 脚封装,图 1 ( a )是双列直插型封装,按输入输出的排列可画成图 1 ( b )。

其中 6 脚称阀值端( TH ),是上比较器的输入。

2 脚称触发端(),是下比较器的输入。

3 脚是输出端( V O ),它有 0 和 1 两种状态,它的状态是由输入端所加的电平决定的。

7 脚的放电端( DIS ),它是内部放电管的输出,它也有悬空和接地两种状态,也是由输入端的状态决定的。

4 脚是复位端(),加上低电砰(< 0.3 伏)时可使输出成低电平。

5 脚称控制电压端( V C ),可以用它改变上下触发电平值。

8 脚是电源, 1 脚为地端。

对于初学者来说,可以把 555 电路等效成一个带放电开关的 R - S 触发器,如图 2 ( a )。

这个特殊的触发器有两个输入端;阈值端( TH )可看成是置零端 R ,要求高电平;触发端()可看成是置位端,低电平有效。

它只有 1 个输出端 V O , V O 可等效成触发器的 Q 端。

放电端( DIS )可看成由内部的放电开关控制的一个接点,放电开关由触发器的 Q 端控制:=1时 DIS 端接地;=0 时 DIS 端悬空。

此外这个触发器还有复位端,控制电压端 V C ,电源端 V DD 和地端 GND 。

555定时器的电路结构与功能,由555定时器实现看门狗电路

555定时器的电路结构与功能,由555定时器实现看门狗电路

555定时器的电路结构与功能,由555定时器实现看门狗电路
(实用版)
目录
1.555 定时器的电路结构
2.555 定时器的功能
3.看门狗电路的实现
4.555 定时器实现看门狗电路的具体方法
正文
555 定时器是一种常用的集成电路,它具有多种功能,可以实现定时、延时、触发等。

其电路结构主要包括三个部分:输入端、输出端和中间部分。

输入端包括两个输入信号,分别是触发端和控制端,输出端则是一个输出信号。

中间部分包括两个比较器和一个触发器。

555 定时器的主要功能是产生一个稳定的输出信号,该信号可以根据输入信号的变化而改变。

当触发端信号达到一定程度时,输出端信号会改变。

当控制端信号达到一定程度时,输出端信号也会改变。

555 定时器可以实现多种工作模式,包括单稳态、双稳态和无稳态。

看门狗电路是一种用于检测系统运行状态的电路,当系统出现异常时,它会产生一个报警信号。

看门狗电路通常由一个定时器和一个检测器组成,定时器用于产生一个定时信号,检测器用于检测系统运行状态。

当系统出现异常时,定时器会停止工作,检测器会检测到这一变化,并产生一个报警信号。

555 定时器可以实现看门狗电路,具体方法是将 555 定时器设置为
单稳态工作模式,并将其输出端与系统运行状态相连。

当系统出现异常时,555 定时器的输出端信号会改变,从而产生一个报警信号。

第1页共1页。

555定时器的原理及三种应用电路详解

555定时器的原理及三种应用电路详解

555定时器的原理及三种应用电路详解•实验目的•掌握555定时器的电路结构、工作原理。

•熟悉555定时器的功能及应用。

•实验箱一个;双踪示波器一台;稳压电源一台;函数发生器一台。

CB555定时器;100Ω~100kΩ电阻;0.01~100μF电容;1kΩ和5kΩ电位器;发光二极管或蜂鸣器。

•实验内容•按图2-10-3连接施密特触发器电路,分别输入正弦波、锯齿波信号,观察并记录输出输入波形。

•实验原理•仿真电路如图:•实验结果:输入正弦波:输入锯齿波:•设计一个驱动发光二极管的定时器电路,要求每接收到负脉冲时,发光管持续点亮2秒后熄灭。

•实验原理:由555定时器构成单稳态触发器,由单稳态触发器的功能可知,当输入为一个负脉冲时,可以输出一个单稳态脉宽,且=1.1RC。

所以想要使发光二极管接收到负脉冲时,持续点亮2S,即要使=2S。

所以,需选定合适的R、C值。

选定R、C时,先选定C的值为100uF,然后确定R的值为18.2kΩ。

•仿真电路如图:•实验结果及分析:波形图为:若是1秒或者是5秒。

只需改变R与C的大小,使得脉冲宽度T=1.1RC分别为1或是5即可。

1秒时:C=100uF,R=9.1kΩ 5秒时:C=100uF,R=45.5kΩ 。

•按图2-10-7连接电路,取R1=1kΩ,R2=10kΩ,C1=0.1μF,C2=0.01μF,观察、记录的同步波形,测出的周期并与估算值进行比较。

改变参数R1=15kΩ,R2=10kΩ,C1=0.033μF,C2=0.1μF,用示波器观察并测量输出端波形的频率。

经与理论估算值比较,算出频率的相对误差值。

•实验原理555定时器构成多谐振荡器。

2.仿真电路如图:R1=1kΩ,R2=10kΩ,C1=0.1μF,C2=0.01μF时:R1=15kΩ,R2=10kΩ,C1=0.033μF,C2=0.1μF时:3.实验结果及分析:波形图如下:R1=1kΩ,R2=10kΩ,C1=0.1μF,C2=0.01μF时:理论值:实际值:R1=15kΩ,R2=10kΩ,C1=0.033μF,C2=0.1μF时:理论值:实际值:•用NE556时基电路功能实现救护车警铃电路,应用电路参考图如2-10-10所示。

555定时详解

555定时详解

集成电路IC1是一片555定时电路,在这里接成单稳态电路。

平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。

当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。

同时,555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。

定时长短由R1、C1决定:T1=1.1R1*C1。

按图中所标数值,定时时间约为4分钟。

D1可选用1N4148或1N4001555时基电路的基本特性和用法无线电90.11-12 俞鹤飞我们在使用555时基电路之前应该先了解它的基本特性。

按照集成电路的分类方法,数字集成电路以外的集成电路都归入模拟集成电路中,因此关于555时基电路的特性可以从非线性模拟集成电路手册中查找。

一、555电路的型号、封装和引脚1.型号我国目前广泛使用的555时基电路的统一型号是:双极型为CB555,CMOS型为CB7555。

这两种电路每个集成片内只有一个时基电路,称为单时基电路。

此外还有一种双时基电路,在一个集成片内包含有两个完全相同、又各自独立的时基电路。

它们的型号分别是CB556和CB7556。

表1列出它们的型号和与之对应的国内、国外常用的型号。

2.封装和引脚555单时基电路的封装有8脚圆形和8脚双列直插型两种。

圆形集成电路引脚的编号方法是把引脚朝下,带标志的引脚置于上倒,从带标志的引脚左边开始按逆时针方向顺序编号,见图1(a)。

双列直插型单时基电路的引脚编号方法是把集成片平放,从带标志的引脚开始按逆时针方向顺序编号,见图1(b)。

556双时基电路的封装只有14脚双列直插型一种。

引脚按双列直插型集成电路的统一方法编号,见图1(C)。

ne555电路工作原理

ne555电路工作原理

ne555电路工作原理
555定时器(NE555)是一种常用的集成电路,广泛应用于电
子设备中的计时、脉冲生成和频率分频等功能。

它由比较器、RS触发器和输出级组成,主要通过改变电阻和电容的值来实
现不同的定时。

工作原理如下:当RESET端接收到低电平信号时(一般为
0V),定时器处于初始状态。

然后,根据控制电路的信号情况,555定时器可以工作在单稳态触发模式(Monostable mode)或者多谐振脉冲模式(Astable mode)。

在单稳态触发模式下,当TRIGGER端接收到一个低电平脉冲时,定时器的输出端会产生一个设定时间长度的高电平脉冲。

当TRIGGER端恢复高电平时,输出端会返回到低电平状态。

而在多谐振脉冲模式下,将RESET端拉高,并通过电阻和电
容对THRESHOLD和DISCHARGE端进行连接,使其形成一
个反馈环路。

当THRESHOLD端电压高于2/3 VCC时,输出
端产生低电平,当DISCHARGE端电压低于1/3 VCC时,输
出端产生高电平。

这样就形成了一个周期性的方波信号,其中高电平时间和低电平时间可以根据电容和电阻的值进行调节。

总结起来,555定时器根据输入电平的变化,控制输出端的高
低电平。

通过改变电容和电阻的值,可以实现不同的定时功能。

555定时器电路原理图 基于555芯片的定时器电路设计

555定时器电路原理图 基于555芯片的定时器电路设计

555定时器电路原理图基于555芯片的定时器电路设计这节要将的是关于555(芯片)组成的(定时器)电路,主要讲解6种,分别是延时定时器、长延时定时器、分段式定时器、抗干扰的定时器、可变间歇定时器和通、断时间分别可调的循环定时器。

前3种相对而言简单一些;后3种定时器,相对前面3种就相对复杂一些。

不过,只要认真探索,任何困难都能迎刃而解的。

一、延时定时器本电路是一个用555(集成电路)组成的单稳延时电路,可以实现延时关断。

延时定时器原理图原理介绍与一般的555单稳电路不同的是在第5脚接有一只(二极管)VD1,将该脚与(电源)电压+6V接通。

该脚是555的控制端,与内部2/3电源分压点相接,接入VD1后,则该点将被箝位在 5.3V (0.6-0.7=5.3V),其中0.7V是VD1的导通压降。

这样就使得(阈值电压)也相应提高到5.3V,从而使得C1的充电时间有较大延长,一般来说,可以在相同R、C时间常数下使定时时间增大数倍。

计时开始前,先按动一下S1,计时开始,定时时间到时,555第3脚输出低电平,继电器K线圈失电断开,实现被控负载延时关断的功能。

增大C1的容量可以获得更长的延时时间。

二、长延时定时器本电路是由2只555组成延时的定时器。

长延时定时器原理图原理介绍由U1和R1、R2、RP1、VD1、VD2、C1组成无稳态多谐(振荡器),U1的振荡方波通过VD3、R3,加至U2的第6、7脚。

U2和R4、C4、R3、C3等组成一单稳延时电路。

刚开始通电时,由于C4接在触发端第2脚与地之间,故第3脚呈现高电平,继电器K吸合,其常开触点K1-1闭合,维持给U1、U2的(供电),此时,与U2的第7脚相连的集成电路内的放电管截止,因而C3开始充电。

C3的充电呈阶跃式,即U1输出方波的正脉冲,即高电平期间对其充电,由于VD3的存在,C3上的电荷不能向U1反向放电。

当C3的充电电压超过+6V的2/3阈值电平时,U2复位,第3脚输出低电平,定时时间到,继电器K释放,K1-1断开,U1、U2也同时失电,电路完全停止工作。

ne555工作原理

ne555工作原理

ne555工作原理NE555是一种集成电路,也被称为555定时器。

它是一种非常常见的集成电路,广泛应用于定时、脉冲产生、脉宽调制和其他各种定时控制应用中。

NE555工作原理的理解对于电子爱好者和工程师来说至关重要。

本文将介绍NE555的工作原理,帮助读者更好地理解这一集成电路的工作原理。

NE555集成电路包括25个外部引脚,其中有8个引脚用于连接外部元件,其余的引脚用于供电和内部连接。

NE555的工作原理基于比较器、RS触发器和输出级三个主要部分。

NE555的工作模式通常包括单稳态、双稳态和多谐振荡器。

NE555的工作原理与外部元件的连接方式有关。

在单稳态模式下,NE555的输出在输入脉冲触发时会产生一个稳态的输出脉冲。

在双稳态模式下,NE555的输出会在每次输入触发时切换状态。

在多谐振荡器模式下,NE555可以产生稳定的方波输出。

NE555的内部电路包括一个电压比较器、一个RS触发器和一个输出级。

电压比较器用于比较输入电压和参考电压,以确定NE555的输出状态。

RS触发器用于存储NE555的状态,并在触发时切换状态。

输出级用于驱动外部负载,并产生NE555的输出信号。

NE555的工作原理可以通过其内部电路的工作方式来理解。

当NE555处于单稳态模式时,输入脉冲会触发电压比较器,导致RS触发器的状态发生改变,从而产生稳态的输出脉冲。

在双稳态模式下,输入触发会导致RS触发器状态的切换,从而改变NE555的输出状态。

在多谐振荡器模式下,NE555的内部电路会产生稳定的方波输出。

NE555的工作原理还涉及到外部元件的连接方式。

通过改变外部元件的数值和连接方式,可以改变NE555的工作模式和输出特性。

例如,在单稳态模式下,改变外部电容和电阻的数值可以改变NE555的输出脉冲宽度。

在多谐振荡器模式下,改变外部电容和电阻的数值可以改变NE555的输出频率。

总之,NE555是一种非常常见的集成电路,其工作原理涉及到比较器、RS触发器和输出级三个主要部分。

555单稳态触发器电路分析图解

555单稳态触发器电路分析图解

555单稳态触发器电路分析图解
555定时器(Timer)因内部有3个5K欧姆分压电阻而得名,是一种多用途的模数混合集成电路,它能方便地组成施密特触发器、单稳态触发器与多谐振荡器,而且成本低,性能可靠,在各种领域获得了广泛的应用。

其原理框图如下图所示:
其中,第2脚TRIG(Trigger)为外部低电平信号触发端,第5脚为CONT(Control)为电压控制端,可通过外接电压来改变内部两个比较器的基准电压,不使用时应将该引脚串入0.01u电容接地以防止干扰。

第6脚THRES(Threshold)为高电平触发端,第7脚DISCH (Discharge)为放电端,与内部放电三极管的集电极相连,用做定时器时电容的放电。

555定时器最基本的功能就是定时,实质为一个单稳态触发器,即外加信号一旦到来后,单稳态触发器可以产生时间可控制的脉冲宽度,这个脉冲的宽度就是我们需要的定时时间。

为更方便地描述555定时器的原理,我们首先用下图所示电路来仿真一下单稳态触发器电路:
该单稳态触发器电路是负脉冲触发,因此我们设置周期为50ms,而高电平宽度为49ms,亦即负脉冲(低电平)宽度为1ms,仿真波形如下图所示:
从波形图上可以看到,每来一个负脉冲(低电平)信号(橙色),则电路输出固定宽度的脉冲(蓝色),此电路的输出脉冲宽度由电阻R1与电容C1决定,约为 1.1R1C1(即1.1110=11ms),我们将细节部分放大后测量一下输出的实际数据,如下图所示:
仿真输出脉冲宽度约为11.0347ms,与理论值非常接近。

为了更进一步分析电路的工作原理,我们用四通道示波器来跟踪如下图所示的三个信号波形:
其波形如下图所示:。

555的工作原理

555的工作原理

555的工作原理1. 介绍在电子领域中,555定时器是一种非常常用的集成电路。

它由三个功能单元组成:比较器、触发器和放大器。

555定时器可以被广泛应用于脉冲宽度调制、频率分频、电压控制振荡器等应用中。

本文将深入探讨555定时器的工作原理。

2. 555定时器的内部结构555定时器是一种8引脚的集成电路,具有正电源(VCC)和负电源(GND)引脚,以及RESET、TRIGGER、THRESHOLD、OUTPUT、DISCHARGE等引脚。

下面我们将详细介绍每个引脚的作用和功能。

2.1 VCC和GND引脚VCC引脚提供正电源供电,通常连接到+5V电压。

GND引脚连接到负电源,通常接地。

2.2 RESET引脚RESET引脚用于复位555定时器。

当RESET引脚被连接到低电平时,定时器将被复位,并且输出引脚将被拉低。

2.3 TRIGGER引脚TRIGGER引脚是一个控制输入引脚。

当TRIGGER引脚的电压低于1/3的VCC时,定时器将被触发,输出引脚将被拉低。

2.4 THRESHOLD引脚THRESHOLD引脚也是一个控制输入引脚。

当THRESHOLD引脚的电压高于2/3的VCC 时,定时器将被触发,输出引脚将被拉高。

2.5 OUTPUT引脚OUTPUT引脚是555定时器的输出引脚。

它可以提供高电平或低电平的输出信号,具体取决于触发器和比较器的状态。

2.6 DISCHARGE引脚DISCHARGE引脚用于控制定时器的内部放电电路。

当输出引脚处于低电平时,定时器的放电电路将被打开。

3. 555定时器的工作原理了解了555定时器的内部结构后,我们来深入探讨其工作原理。

3.1 稳定状态当555定时器处于稳定状态时,THRESHOLD引脚的电压高于2/3的VCC,并且TRIGGER引脚的电压低于1/3的VCC。

在这种状态下,输出引脚将保持高电平。

3.2 触发状态当TRIGGER引脚的电压低于1/3的VCC时,定时器将进入触发状态。

555定时器的内部结构与工作原理

555定时器的内部结构与工作原理

555定时器的内部结构与工作原理555定时器是一种广泛应用的数字和模拟定时器,它具有简单而可靠的工作特性。

其内部结构和工作原理可以分解为几个主要部分:分压器、电压比较器、简单锁存器(SR)、放电三极管和缓冲器。

1.分压器分压器是555定时器的一个基本组成部分,它由两个电阻构成,可以将输入电压(通常为电源电压)分压为两个部分。

一部分电压直接输出到电压比较器,另一部分电压则通过一个开关K1连接到地线。

这个分压器的主要作用是为电压比较器和缓冲器提供适当的电压。

2.电压比较器电压比较器是555定时器的核心组件之一,它对输入的电压进行比较。

比较器有两个输入端,一个来自分压器的电压,另一个来自简单锁存器(SR)的输出。

当两个输入端的电压差达到一定值时,比较器的输出会发生变化。

在555定时器中,这个比较器的输出会直接控制放电三极管的开启和关闭。

3.简单锁存器(SR)简单锁存器是一个触发器,它有两个稳定状态:触发状态和非触发状态。

当输入信号达到一定值时,锁存器会从一种状态切换到另一种状态,并保持这种状态,直到外部信号使其改变。

在555定时器中,锁存器的状态由分压器和电压比较器的信号决定。

4.放电三极管放电三极管是555定时器中的一个大电流开关,它连接着定时器的输出和地线。

当电压比较器的输出变化时,会控制这个三极管的开启和关闭。

当三极管开启时,输出端的电容器会通过这个三极管放电,从而输出一个短暂的电流脉冲。

5.缓冲器缓冲器是用来隔离555定时器的输出和输入的。

它能够防止输入信号对输出信号产生影响,同时也能保护输出电路免受外部干扰的影响。

在555定时器的应用中,缓冲器还能提供一定的驱动能力,以满足外部电路的需求。

555定时器的内部结构和工作原理是通过对输入电压的分压、电压的比较、锁存器的状态控制、放电三极管的开关操作以及缓冲器的隔离和驱动能力的提供,实现定时、延迟、触发等功能的。

这种定时器的应用广泛,可用于脉冲发生器、延时继电器、脉冲调制电路等多种数字和模拟电路中。

555定时器-脉冲的产生与整形电路解析

555定时器-脉冲的产生与整形电路解析
6 脉冲的产生与整形电路
6.1 概述 6.2 施密特触发器 6.3 单稳态触发器 6.4 多谐振荡器 6.5 555定时器及其应用
上页 下页 返回
6.1 概 述
数字电路中,为了控制和协调整个系统的工作,常常需 要时钟脉冲信号。 获得时钟脉冲的方法有:
1. 利用多谐振荡器直接产生。 2. 通过整形电路变换而成。 整形电路又分为两类:施密特触发器和单稳态触发器。 整形电路可以使脉冲的边沿变陡峭,或形成规定的矩形脉冲。
G1
C uI2 R
+5V R1
T1
G2
上页 下页 返回
输入带微分环节的单稳态触发器
若uI脉冲宽度twI > tw则应通过 微分电路RPCP再输入到与非门1。
为保证稳态时uO1 = 0,要求:
RP CP≤twI RP≥RON
门3改善输出波形,起反 相和整形的作用。
MOS门输入阻抗高,外接电阻R和RP的大小不会影响其 稳态,它们不再受ROFF和RON的限制。
上页 下页 返回
R2
uI
R1
1 uO' 1
uI' G1
G2
uO
uO'
(4) 波形图
波形图
uI
UT+
UT–
O
t
uO
O
t
上页 下页 返回
6.2.2 集成施密特触发器 TTL集成施密特触发器有:74LS14,74132,7413等。
TTL集成施密特触发器性能表
型号 7414 74LS132 7413
tpd/ns 15 15 16.5
换成矩形脉冲信号 。
上页 下页 返回
3. 鉴幅电路
在一串幅度不相等的

555单稳态电路工作原理

555单稳态电路工作原理

555单稳态电路工作原理555单稳态电路是一种常见的定时器电路,其工作原理是通过RC电路的充放电特性来实现定时功能。

该电路由三个5KΩ的电阻器、一个50μF的电容器和一个555定时器集成电路组成。

当电路接通电源时,555定时器的输出端(3脚)为低电平,此时比较器C的输出为低电平,比较器A的输出也为低电平。

当触发信号(输入信号)加到输入端(2脚)时,比较器A的输出由低电平跳变为高电平,从而触发单稳态电路进入暂稳态。

此时,电源通过5KΩ的电阻器R1和R2向50μF的电容器C充电,随着充电的进行,比较器B的输出由低电平跳变为高电平,从而使触发器翻转为低电平,结束了暂稳态。

在暂稳态期间,RC电路的充放电时间决定了暂稳态的持续时间。

根据公式t = RC,充放电时间的长短取决于电阻R1和R2的阻值以及电容C的容量。

当充电完成后,比较器B的输出由低电平跳变为高电平,从而触发单稳态电路进入稳态。

此时,555定时器的输出端(3脚)为高电平。

在稳态期间,如果没有触发信号输入,单稳态电路将一直保持稳态状态。

当需要再次触发单稳态电路时,只需要将输入信号加到输入端(2脚),比较器A的输出将由低电平跳变为高电平,从而再次触发单稳态电路进入暂稳态。

在实际应用中,555单稳态电路通常用于产生脉冲信号或延时信号。

通过调节电阻R1和R2的阻值以及电容C的容量,可以改变充放电时间,从而调整输出脉冲的宽度或延迟时间。

此外,555单稳态电路还可以通过串联或并联的方式实现多路输出信号的控制。

总之,555单稳态电路是一种简单、可靠、实用的定时器电路,在许多领域都有着广泛的应用。

它的出现为电子系统的定时控制提供了更加灵活和方便的实现方式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

vI
O
t
2V 3 CC
O
vC
t
vO
O
t
主要参数估算
(1) 输出脉冲宽度Tw
vI
(2)恢复时间tre
tre=(3~5)τ2
O
t
(3)最高工作频率fmax vI周期的最小值: Tmin= tW+tre 最高工作频率:
2 V 3 CC
vC
O
t
vO
TW
O
f max
1 1 Tmin tW t re
二、逻辑功能
Q1。 〈1〉TH≥2/3VDD 、TR ≥VDD/3时,输出uo1=1,uo2=0, Q=0 = 〈2〉TH < 2/3VDD 、 TR < VDD/3时,输出uo1=0,uo2=1, Q=1 Q =0 。
555定时器组成施密特触发器
一、电路结构
将定时器5G555的TH输入端和 TR 输入端连在一起,作为触发信号UI的输入端, 并从OUT端取出,便构成了一个反相输出的施密特触发器。
用555定时器组成单稳态触发器
一、电路结构
三. 单稳态触发器 (一) 电路组成及工作暂稳态;在触发脉冲作用下,由稳态翻转到 暂稳态;暂稳状态维持一段时间后,自动返回到稳态。
(1)稳态:uI为高电平,VDD通过R对C充电,使uC上升,当uC上廾到2/3 VDD 时,触发器置0,即Q=0,放电管V导通,电容通过放电管迅速放电。直到 uC=0。一旦放电管V导通,C被旁路,无法再充电,这时电路处于稳定状 态。这时时uI=1,R=0,S=0, uo为低电平。
(二)、下降过程 1、UI由高电平逐渐下降,且1/3VDD<UI<2/3VDD时,Uo1=0、Uo2=0。 基本RS触发器保持原状态不变。即 Q =0、Q=1,输出UO=UOL 2、当输入UI≤1/3VCC时,Uo1=1、Uo2=0、Q=1、 Q =0,输出UO由UOL→UOH。 当UI下降到1/3VCC时,电路输出状态又发生另一次跃变→ UOH → UOL 。 (三)、回差电压 UT=UT+-UT-=1/3VCC 电路具有反相输出特性 (四)、电压传输特性
施密特触发器的应用举例
1. 波形变换——将缓慢变化的输入信号(模拟信号),转换成 为符合TTL系统要求的脉冲波形(数字信号)。
正弦波振荡器 1 V O
2. 用作整形电路——把不规则的输入信号整形成为矩形脉冲。
输入
VT+ VT-
输出
3. 用于脉冲鉴幅 ——从一系列幅度不同的脉冲信号中,
选出那些幅度大于VT+的输入脉冲。
(2)触发翻转:当输入端加入负脉冲(宽度应 小于脉宽tpo),即 TR 端<1/3VDD则S=1(R=0), 触发器翻转1态,输出uo为高电平。Q=1,这时
uI=0,R=0,S=1, uo=1。
(3)暂稳态的维持时间 uI由0开始增大( uo=1 ),三极管V截止,VDD 经R向C充电,定时开始。时间常数τ1=RC.在vDD 上升到2/3VDD之前, R=0,S=0, uo=1。电路保持 暂稳态不变。
1、模拟功能部件 (1)、电阻分压器 VCC经3个5K欧姆的电阻分压后,提供基准电压:当不外接固定电压C-V时, UR1=2/3VDD , UR2=VDD/3;当外接固定电压U时,UR1=U , UR2=U/2 (2)、电压比较器C1和C2 〈1〉TH≥2/3VDD 、TR ≥VDD/3时,输出uo1=1,uo2=0, Q=0
T
t
用集成门电路构成的单稳态触发器
1. 电路组成及工作原理 暂稳态是靠RC电路的充放电过程来维持的。 由于图示电路的RC电路接成微分电路形式, 故该电路又称为微分型单稳态触发器。
集成门电路构成的单稳态触发器
(1) 输入信号uI为0时,电路处 于稳态。 uI2=VDD(高电平1),uO=UOL =0, uO1=UOH =VDD(全0出1)。 (2)外加触发信号,电路翻转到暂稳态。 当uI从0变1时,uO1则从1变为0(有1出0),经过电容C耦合, 使uI2产生负跳变,G2输出uO 由0变1 ;uO的正跳变反馈到G1输 入端,从而导致如下正反馈过程: 使电路迅速变为G1导通、 G2截止的状态,此时,电路 处于uO1=UOL、uO=uO2=UOH的状态。 然而这一状态是不能长久保持的,故称为暂稳态。
VI 1 V O
VI VT+ VT-
V O
0
t
0
t
5.2
工作特点:
单稳态触发器
第一,它有稳态和暂稳态两个不同的工作状态; 第二,在外加脉冲作用下,触发器能从稳态翻转
到暂稳态;
第三,在暂稳态维持一段时间后,将自动返回稳 态,暂稳态维持时间的长短取决于电路本身的参数, 与外加触发信号无关。 例:楼道的路灯 。
(4)自动返回时间——当uC上升至2/3VDD时,uO变0,V导通放电,定时结束,暂稳 态结束。uI=1,R=1,S=0, uo=0。
( 5 )恢复过程 —— 当暂稳态结束后, C 通过饱和导通的 T放电,时间常数 τ2=RCESC ,由于 RCES 很小,所以放电很快。 C 放电完毕,恢复过程结束。
一、结构框图(双极型)
555定时器
555定时器的得名:内部有3个5K欧姆的电阻 分压器,故得名。555定时器可产生精确的时间 延迟和振荡。
对于比较器C1与C2, 其输入、输出有如下关 系: 当u+>u-时,输出 uo为 高电平1。 当u+<u-时,输出 uo为 低电平0。 集电极开路的放电管V、输出 UO=0时,V导通,输出UO=1 时,V截止。 相当于一个受控电子开关。
Q =1。
〈2〉TH < 2/3VDD 、 TR < VDD/3时,输出uo1=0,uo2=1, Q=1 Q =0 。
TR ≥VDD/3时, uo1=0,uo2=0, Q、 Q状态维持不变。 〈3〉TH < 2/3VDD 、
(3) R 为直接置0端,低电平有效。 (4)集电极开路的放电管V、输出UO=0时,V导通,输出UO=1时,V截止。 相当于一个受控电子开关。
TR
Q
二、工作原理 (一)、上升过程 1、UI<1/3VDD时,U01=1、U02=0、Q=1、 Q =0、UO=UOH。 TR ≥VDD/3时, Uo1=0、 2、1/3VDD<UI<2/3VDD时, 由于 TH < 2/3VDD 、 Uo2=0,基本RS触发器保持原状态不变, UO=UOH。
3、UI≥2/3VDD时,Uo1=0、Uo2=1、 Q=0、Q=1,UO由UOH→UOL,即UO=0。 当UI上升到2/3VCC时,电路的输出状态发生跃变。 4、UI再增大时,对电路的输出状态没有影响。
相关文档
最新文档
