初中物理电流及电路电压及电阻练习试题附答案解析
(压轴题)初中物理九年级全册第十六章《电压电阻》测试题(有答案解析)
一、选择题1．下列有关电压、电流和电阻的说法正确．．的是（）A．电压的作用是在电路中产生自由电荷B．电路中有电流时，就一定有电压C．只要电荷移动就能形成电流D．导体的电阻由它两端电压和通过的电流决定2．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路3．甲、乙两电阻分别是R甲=5Ω、R乙=10Ω。
并联后接在电源两端，如图所示。
下列分析正确的是（）A．甲两端的电压大于乙两端的电压B．通过甲的电流与通过乙的电流相等C．甲两端的电压等于乙两端的电压D．甲的电功率与乙的电功率相等4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C ．小灯泡L 两端的电压是U 1D ．电源两端的电压是U 1+U 25．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压6．某校物理兴趣小组设计了一个电子身高测量仪。
0R 是定值电阻，R 是滑动变阻器，电源电压不变，滑片会随身高上下平移。
如图的四个电路中，能够实现身高越高，电表示数越大的电路是（ ）A ．B ．C ．D ．7．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S 闭合。
如果红外线传感器（相当于闭合S 1）探测到人，窗户传感器（相当于闭合S 2）探测到窗户的打开或烟雾传感器（相当于闭合S 3）探测到烟雾，相应的开关都会闭合。
这时屋内的警报电铃会响起，同时视频监控拍摄图象给屋主发送报警信息。
报警铃和监控器的额定电压都是220V 。
下列模拟安防电路符合以上描述的是（ ） A ． B ．C ．D．8．如图所示，电源电压是5V并保持不变。
初二物理电路电流电压和电阻试题答案及解析
初二物理电路电流电压和电阻试题答案及解析1.连接实物图(下左)，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路。
【答案】【解析】从正极开始连接开关，然后分支，一支经电流表、L1回到负极；另一支经灯泡L2回到负极，如图。
2.如图所示的电路中，电源电压不变，当开关由断开到闭合时，电流表的示数将________，电压表示数与电流表示数的比值将________。
（填“变大”、“不变”或“变小”）【答案】变大不变【解析】当开关断开时，电阻R和灯泡L串联接入电路，闭合时，灯泡被短路，只有电阻R被接入电路，所以总电阻变小，电流变大，但电压表示测量电阻R两端电压，所以U/I=R，R是不变的，所以其比值不变。
3.下列说法错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流【答案】D【解析】电路中形成电流的原因：1.要有电压，2，电路闭合。
所以电路两端只要有电压不一定有电流。
4.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数．则故障原因可能是（）A．灯泡L1发生断路B．灯泡L1发生短路C．电流表发生断路D．电流表发生短路【答案】AC【解析】电流表无示数说明电路中出现断路，又由于电压表有示数，说明是电压表两接线柱之间的用电器有断路的情况，所以要么是灯泡L 1发生断路，就是电流表发生断路。
5. 如图所示，电源电压为6V ，R 1、R 2的阻值分别为5Ω、10Ω。
（1）当S 断开时，电压表的示数为________V ；（2）当S 闭合时，电压表的示数是________V ；R 1、R 2两端电压之比是________；通过R 1、R 2的电流之比是________。
【答案】（1）6V ；（2）2V ，1:2，1:1【解析】当S 断开时，电压表的示数为6V ，等于电源电压。
当S 闭合时，电压表测量R 1的两端电压，R 1的电阻占总电阻的1/3，所以电源也是总电压的1/3，为2V 。
初中物理九年级电流与电压和电阻的关系练习题含答案
初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。
九年级物理电流和电路专项训练100(附答案)及解析
九年级物理电流和电路专项训练100(附答案)及解析一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。
【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．关于电路，下列说法中错误的是（）A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置【答案】 D【解析】【解答】解：A、电源的作用是提供电能；A符合题意，不符合题意；B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。
故答案为：D。
【分析】结合电路的构成及三种状态分析解答即可.注意将电源的正、负极直接用导线连接在一起的电路称为短路.3．电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（）A. B. C. D.【答案】 A【解析】【解答】根据题意可知电磁发热体和风扇可以单独独立工作，所以电磁发热体和风扇是并联的，又因为用来加热的电磁发热体R工作时，起降温作用的风扇一定开始工作，所以必须一个开关在干路，一个开关在电磁发热体这一支路，A选项正确，BCD选项错误。

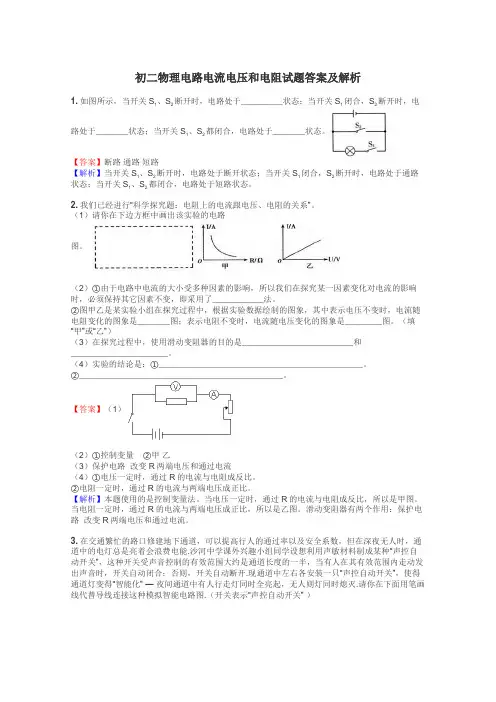

初二物理电路电流电压和电阻试题答案及解析
初二物理电路电流电压和电阻试题答案及解析1.如图所示，当开关S1、S2断开时，电路处于_________状态；当开关S1闭合，S2断开时，电路处于_______状态；当开关S1、S2都闭合，电路处于_______状态。
【答案】断路通路短路【解析】当开关S1、S2断开时，电路处于断开状态；当开关S1闭合，S2断开时，电路处于通路状态；当开关S1、S2都闭合，电路处于短路状态。
2.我们已经进行“科学探究题：电阻上的电流跟电压、电阻的关系”。
（1）请你在下边方框中画出该实验的电路图。
（2）①由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了___________法。
②图甲乙是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是_______图；表示电阻不变时，电流随电压变化的图象是________图。
（填“甲”或“乙”）（3）在探究过程中，使用滑动变阻器的目的是________________________和_____________________。
（4）实验的结论是：①____________________________________________。
②____________________________________________。
【答案】（1）（2）①控制变量②甲乙（3）保护电路改变R两端电压和通过电流（4）①电压一定时，通过R的电流与电阻成反比。
②电阻一定时，通过R的电流与两端电压成正比。
【解析】本题使用的是控制变量法。
当电压一定时，通过R的电流与电阻成反比，所以是甲图。
当电阻一定时，通过R的电流与两端电压成正比，所以是乙图。
滑动变阻器有两个作用：保护电路改变R两端电压和通过电流。
3.在交通繁忙的路口修建地下通道，可以提高行人的通过率以及安全系数，但在深夜无人时，通道中的电灯总是亮着会浪费电能.沙河中学课外兴趣小组同学设想利用声敏材料制成某种“声控自动开关”，这种开关受声音控制的有效范围大约是通道长度的一半，当有人在其有效范围内走动发出声音时，开关自动闭合；否则，开关自动断开.现通道中左右各安装一只“声控自动开关”，使得通道灯变得“智能化” —夜间通道中有人行走灯同时全亮起，无人则灯同时熄灭.请你在下面用笔画线代替导线连接这种模拟智能电路图.（开关表示“声控自动开关” ）【答案】如图若两灯串联，扣1分【解析】略4.如图所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路【答案】B【解析】电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，灯L2处短路。
初中物理中考物理复习《电流和电路电压和电阻》单元练习(最新整理含答案)
初中物理中考物理复习《电流和电路电压和电阻》最新单元练习题（答题时间：120分钟）1. 如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）2. 在手电筒电路中，提供电能的是（）A. 电池B. 灯泡C. 导线D. 开关3. 图中的电路图和实物图相对应的是（）控制照明灯L和吸尘电动机4. 某品牌的微型电脑吸尘器有两个开关，开关S1只控制吸尘电动机M，下列电路图符合要求的是（）M，开关S25. 如图所示各电路图中，闭合开关后，电压表能测灯L 1两端电压的是（ ）6. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A ＝0.5 A ，I B ＝0.3 A ，I C ＝0.2 A ，在表格中记录数据后，下一步首先应该做的是（ ）A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电流值C. 分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流值7. 如图所示的电路中，①、②、③是连接在电路中的三只电学仪表；闭合开关S 后，灯L 1、L 2均正常发光.则（ ）A. ①是电流表，②、③是电压表B. ①、②是电流表，③是电压表C. ①、③是电流表，②是电压表D. ②是电流表，①、③是电压表8. 如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ）9. 下列四个电路中，电流表能测量通过灯L1电流的是（）10. 如图所示的电路中，闭合开关S后，两灯都不亮。
用电压表检测得到的结果是：UAB ＝UBC＝UDE＝UEF＝0，若故障只有一处，则可能的原因是（）A. 电路A、B间短路B. 电路B、C间断路C. 电路D、E间短路或断路D. 电路E、F间断路11. 如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化.这个实验说明铅笔芯是___________（选填“导体”或“绝缘体”），还能说明导体的电阻与____________有关，受此启发，人们制造了一种可以改变电阻大小的元件，叫做________________。
【物理】初三物理电压 电阻试题(有答案和解析)及解析
【物理】初三物理电压电阻试题(有答案和解析)及解析一、电压电阻选择题1．水平地面上的绝缘平板小车内竖直固定一个压敏电阻R（其电阻值会随着所受压力的增大而减小），与定值电阻R0、电流表、电源接成串联电路。
压敏电阻旁紧靠一个重物M。
重物可左右移动，已知小车静止时电流表的示数为I0，如果现在发现电流表示数I>I0，则可知小车的运动状态是（）A. 向左减速运动B. 向右减速运动C. 向左加速运动D. 向右匀速运动【答案】A【解析】【解答】由电路图可知，定值电阻R0与压敏电阻R串联，电流表测电路中的电流，小车静止时电流表的示数为I0，由的变形式可知，电流表示数I＞I0时，电路中的总电阻减小，因串联电路中总电阻的等于各分电阻之和，所以，压敏电阻R 的阻值减小，因压敏电阻R的阻值会随着所受压力的增大而减小，所以，压敏电阻受到的压力增大，则小车的运动状态为：向左减速运动或向右加速运动，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电流变大，推出电阻减小，利用前提条件分析压力的变大，由于物体的惯性，原因是向左减速或向右加速.2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。
故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。
3．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。
初中物理电流和电路电压和电阻练习试题含答案解析
第十五章 《电流和电路》一、选择题（共10题，每题2分，共20分）1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( )A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联 2、关于电流和电源，下列说法正确的是( )A.电路中只要有电源，就一定有电流B.电流是由电荷做无规则运动形成的C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同 3、连接串联电路的过程中，下列几点要求中没有必要的是( )A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S ，灯L 1和L 2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 4、如图所示的电路中，哪个电路是正确的( )5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是( ) A ．I 1=I 2=I 3 B ．I 1>I 2=I 3 C ．I 1>I 2>I 3 D ．I 1>I 3>I 26、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关” ——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、某家用电器正常工作是，通过的电流大约为5A ，该用电器可能是( ) A 、电视机 B 、空调 C 、洗衣机 D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记 录中正确的是( )A ．1.4AB ．0.24AC ．0.26AD ．0.28A9、如图所示，粗心的小强把电流表并联接在了L 1的两端。
初中物理《电压与电阻》练习题(附答案)
初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。
（3）单位：①国际单位：伏特，简称为伏，符号为V。
②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。
【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。
下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。
（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。
（3）使用规则：①使用前要调零。
如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。
②电压表与被测用电器并联。
若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。
③电流从正接线柱流入，从负接线柱流出。
如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。
④被测电压不能超过电压表所用量程的最大测量值。
如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。
初中物理电流和电路试题附解析
初中物理电流和电路试题附解析一、电流和电路压轴实验培优题1．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。
（________）（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。
（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.（4）保险管A的熔断电流为_______A（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.2．小红同学在探究“串联并联电路中的电流的规律”时做了如下实验：（1）按如图甲所示的电路连接好后,换用不同规格灯泡，把电流表先后接在电路中的abc 处,得到了如下的记录数据:比较测得的数据可得出的结论是：_______________________。
（2）她在测并联电路的电流时,如图乙所示,在测a、b两处的电流时，电流表示数都如图所示，则a处的电流值为______ A， b处的电流值为______A，在c处的电流值为________A。
3．小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱，如图甲所示．（1）商家将冰箱送到小兰家后，根据父母的要求，送货工人将冰箱放到厨房的某个位置便离开了．小兰感觉冰箱放置的并没有水平，于是她准备了铁钉、细线和量角器，通过实验检验冰箱是否水平并进行有效调整，步骤如下：a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是_____．b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的圆心，通过观察_____，确定冰箱是否放置水平；c．在爸爸的帮助下，通过调节冰箱底部的调节脚将冰箱调整水平．（2）如图乙所示是这台电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是_____．A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时、S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作（3）小兰仔细阅读了冰箱使用说明书，按要求放置的冰箱与墙之间要保持一定的距离．为什么冰箱不能紧贴着墙放置呢？小兰经过思考提出了以下猜想：猜想一：冰箱按要求放置可能会降低冰箱内的温度猜想二：冰箱按要求放置可能会减少冰箱消耗的电能a．为了验证猜想一，小兰用温度计测量冰箱冷藏室的温度．但测量时发现，由于冰箱冷藏室的温度与室温相差较大，温度计从冰箱内取岀读数时示数迅速变化．为了使温度计从冰箱内取出读数时示数变化不明显，她可以_____（请你为她设计一种可行性方案）．小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是_____的（选填“正确”或“错误”）．b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该_____．小芳通过比较测量结果验证了猜想二是正确的．4．用如图所示的电路探究并联电路中的电流关系．()1闭合开关，发现1L亮，而2L不亮．小易认为2L不亮的原因是2L短路，你认为他的判断是______(填“正确”或“错误”)的．()2小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上．其它都不动．这样连接的目的是测______的电流L”)，请评价其可行性并说明理由：______；(填“干路”或“2()3小易将实验数据记录在下表中．分析表中数据．可得出的结论是：______；电流表的测量对象电流表的示数I/AL1所在的支路0.30L2所在的支路0.20干路0.50()4根据上表信息，若灯泡1L的电阻大小为10Ω，则电路的总电阻为______Ω5．如图甲所示是小强“连接串联电路”的电路图。
中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)
中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。
（1）注意在连接电路时，开关必须处于状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向（选填“左”或者“右”）移动至电压表示数为V；（5）小明在实验中所选用的滑动变阻器应该是（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：（写出一个即可）。
2.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。
其中电源电压恒为4.5V，滑动变阻器R0最大阻值为80Ω，定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。
（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整（要求滑片P右移时接入阻值变大）；（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源电压。
故障原因是定值电阻R ；（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数，断开开关；将5Ω电阻换成10Ω，闭合开关，将滑片P向（选填“A”或“B”）端适当移动，使电压表示数为2V，记录此时电流表的示数；（4）更换其余电阻继续实验，根据4组数据作出I=1/R图像如图丙所示；分析I=1/R图像可得出：在电压一定时，电流与电阻成；（5）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。
(物理)初中物理电流和电路专项测试(含答案)
（物理）初中物理电流和电路专项测试（含答案）一、选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。
开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。
则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。
将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。
初三物理电路电流电压和电阻试题答案及解析
初三物理电路电流电压和电阻试题答案及解析1.某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。
下列电路图中最为可行的是（）【答案】B【解析】两个开关同时控制一个用电器，两开关应串联，只有同时闭合时，电路中才有电流，用电器才能工作。
【考点】电路2.在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。
【答案】【解析】要使两电阻并联，从电源正极流出经过开关、左侧的“○”进行分支，一路经过经过R2，另一路经过R1、右侧的“○”，然后两路共同回到电源负极，故左侧和右侧的“○”均为电流表，中间的“○”为电压表．【考点】电路的基本连接方式3.图中所示电路中，闭合开关S后，发现小灯泡L不亮，电压表示数较大，电流表示数为零。
若电路中只有一处故障，可能是A．小灯泡L断路B．定值电阻R断路C．小灯泡L短路D．定值电阻R短路【答案】A【解析】读题知电路中只有一处故障。
若小灯泡L断路，闭合开关后，由电路图可见，电压表直接与电阻串联后接入电路（等效为一个大阻值的电阻），因为电压表内阻很大（理想电压表的内阻为无穷大，初中物理实验室的电压表内阻约几千欧至几十千欧，比如有一种学生用电压表的内阻为r=2000Ω），由串联电路电压规律可知，串联电路的总电压等于各部分电路两端电压之和。
即U电源=UR+Ur,因为串联电路中电流处处相等，所以由于电压表内阻r（几千欧姆）远远大于电阻R（通常几欧姆到几十欧姆），所以Ur 远远大于UR,即电压表示数较大，约等于电源电压；假设电源电压为6V，电压表内阻为2000Ω，则电路中电流约为,电流表使用0—0.6A量程时分度值为0.02A，指针几乎不偏转，示数为零。
A选项正确，选填A。
若定值电阻R断路，则电压表、电流表示数皆为零，B选项不符合题意；若小灯泡L短路，电压表示数为零，电流表示数较大，C选项不符合题意；定值电阻R短路，则电压表与电流表示数均较大，D选项不符合题意。
【考点】电路故障分析，串联电路电压规律，串联电路电压与电阻的关系，欧姆定律，等效电路—电压表等效为一个大阻值电阻。
初三物理中考复习电流电压电阻计算题训练含答案
初三物理中考复习电流电压电阻计算题训练含答案1.在电路中，当开关S闭合时，灯L1和L2两端的电压分别为8V-3.8V=4.2V和3.8V。
2.在电路中，根据欧姆定律，R1支路的电流为0.6A，R2支路的电流为0.3A，因此总电流为0.9A。
根据基尔霍夫定律，电源电压为U=I(R1+R2)=0.9A×(5Ω+10Ω)=13.5V。
R1支路的电流为0.6A。
3.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。
根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.2A，因此通过L1的电流为0.5A-0.2A=0.3A。
4.在电路中，根据基尔霍夫定律，总电流等于I1+I2.因此I1=1.2A-0.9A=0.3A，I2=0.9A。
5.在电路中，根据基尔霍夫定律，通过L1的电流等于通过L2的电流。
根据电流表的示数，通过A的电流为0.5A，通过B的电流为0.3A，因此通过L1的电流为0.5A-0.3A=0.2A，通过L2的电流为0.3A。
6.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/2.5V=2.4Ω。
根据电路中的并联电路原理，小灯泡L2两端的电压等于电源电压，即6V。
7.在电路中，根据电阻定律，小灯泡的电阻为R=U/I=6V/6W=1Ω。
当电流表的示数为0.7A时，小灯泡的电功率为P=UI=0.7A×6V=4.2W。
8.在电路中，根据基尔霍夫定律，电源两端的电压为U=I1R1+I2R2=0.6A×10Ω+0.9A×(10Ω+R2)，R2=5Ω。
电源两端的电压为U=9V。
9.在电路中，根据欧姆定律，电路中的总电阻为R=U/I=6V/0.2A=30Ω。
根据电路中的并联电路原理，电压表的阻值为R=U/I=6V/0.5A=12Ω。
10.在电路中，根据欧姆定律，R1和R2并联的总电阻为R=R1R2/(R1+R2)=3Ω。
根据基尔霍夫定律，电源电压为U=IR=0.2A×3Ω=0.6V，通过R1的电流为I=U/R1=0.6V/10Ω=0.06A。
电流与电压和电阻的关系练习5(含答案)
人教版物理九年级第十七章第1节电流与电压和电阻的关系同步练习一、选择题1．如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究探究上述问题，应该采取的唯一操作是（）A．保持变阻器滑片不动B．增加电池个数C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“一段电路中的电流与电阻关系”时，需要保持这段导体两端的电压不变，当A、B两点间的电阻由5Ω更换为10Ω后，电压表的示数变大，所以应该增大滑动变阻器的阻值，减小电压表的示数，将滑片向右移动，D正确，AC错误；B选项增加电池个数，则电压表的示数会更大，所以B错误．故选D．分析：本题是探究“电路中的电流与电阻关系”的实验，考查了对控制变量法的掌握，同时涉及到了滑动变阻器阻值的变化及串分压的知识．2．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）A．电源电压3V太高B．滑动变阻器阻值太小C．20Ω的阻值太小D．控制的电压1.5V太高答案：AB知识点：探究电流与电压、电阻的关系实验．解析：解答：由图可知，电源电压恒为3V，电阻两端的电压为1.5V，则滑动变阻器两端的电压应为3V-1.5V=1.5V；根据串分压的特点可知两个电阻之比为：11221.5V1 == 1.5V1R UR U=；因为滑动变阻器的最大阻值为15Ω，电阻的阻值为滑动变阻器阻值的204153Ω=Ω倍，所以其两端的电压也为滑动变阻器两端电压的43倍，其定值电阻太大或滑动变阻器的最大阻值太小，而造成了电压表示数始终大于1.5V，而无法达到1.5V，B正确，CD错误；若减小电源电压，则电阻两端的电压会减小，所以A正确．故选AB．分析：此题考查了电路中串分压的知识，通常根据这个知识判断变阻器的规格或判断滑动变阻器的滑动方向，要注意理解掌握．3．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（）A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差答案：A知识点：探究电流与电压、电阻的关系实验；伏安法测电阻的探究实验．解析：解答：A．在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，故A错误，符合题意；B．“探究电流与电阻关系实验”中，使用滑动变阻器的目的是控制电阻两端电压保持不变，伏安法测定值电阻实验中，使用滑动变阻器的目的是改变电阻两端电压，这两个实验使用滑动变阻器的作用不同，故B正确，不符合题意；C．探究电流跟电阻的关系实验，进行多次测量的目的是分析多组数据，得出电流跟电阻的关系，故C正确，不符合题意；D．伏安法测电阻阻值实验，后者多次测量的目的是取电阻的平均值，减小误差，故D正确，不符合题意．故选A．分析：本题考查了物理中的科学研究方法的区分，注意在初中物理中灵活应用这些研究方法，本题结合两个电学实验进行分析考查对物理学方法的理解与应用情况．4 ．在某次实验中记录了电压表的示数U和电流表的示数I，实验数据如表所示．请根据表中数据，图中所示的电路图可能是（）U/V 1.0 1.5 2.0 2.2 2.5 2.7I /A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由A和B图可知，电压表测电源电压，移动滑片时示数不会发生改变，故AB 不符合题意；（2）定值电阻与滑动变阻器串联，C图中电压表测变阻器两端电压，当滑片向左移动时，总电阻变小，由欧姆定律可知，电路中电流变大即电流表示数变大；由U=IR，定值电阻两端电压增大，所以变阻器两端电压减小，电压表示数减小，故C不合题意；D图中电压表测定值电阻两端电压，电压表变大，D图符合题意．故选D．分析：本题考查了串联电路特点和欧姆定律的应用，关键是正确分析电路中电流表和电压表测哪个的电流和电压5 .如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（）A．把滑动片移到左端时才能闭合开关B．电压表、电流表量程可能选大了C．开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象D．灯亮度变亮时，电压表示数变大，电流表示数变小答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、闭合开关前，滑动变阻器滑片应位于最大阻值处，所以把滑动片移到左端，故A 正确；B、两节干电池作为电源，电压表应选择0～3V量程，电流表应选择0～0.6A量程，故B正确；C、灯不亮，电路发生短路或断路，电压表有示数说明与电压表并联的电路开路，电压表测量电源电压，故C正确；D、灯泡亮度变亮，灯泡两端电压增大，由P=I2R可知通过小灯泡的电流变大，故D错误．故选D．分析：本题综合考查了动态电路的分析，涉及的知识点较多；理解用电器不工作的可能原因是解决本题的关键.6．在做“探究电流与电阻的关系”实验中，轩轩连接了如图所示的电路．他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据答案：A知识点：探究电流与电压、电阻的关系实验．解析：解答：将AB两点间用15Ω电阻替换10Ω电阻时，AB两点间的电阻变大，根据串联分压的知识，AB两点间的电压会变大，要探究电流与电阻的关系，需保持AB间的电压不变，所以应增大滑动变阻器接入电路的电阻，将滑片向右滑动，减小电压表的示数，使电压表的示数保持不变，并读取此时电流表的示数．故选A．分析：探究电流与电阻的关系时采用的是控制变量法，熟悉控制变量法的实施环节并正确运用，是解决此类实验题的关键．7．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：探究电流与电阻的关系实验中，应用控制导体两端的电压不变，每次跟换电阻后，应调节滑动变阻器滑片，保持电阻两端电压不变，该实验中只要保证电阻两端电压不变即可，电流不必要成倍数变化；故ACD错误，B正确；故选B．分析：本实验考查了探究电流与电阻关系需要注意的问题，根据控制变量法，在探究电流与电阻关系时，应控制电压不变．8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A ．10Ω和40ΩB ．10Ω和20ΩC ．30Ω和40ΩD ．20Ω和30Ω 答案：B知识点：探究电流与电压、电阻的关系实验． 解析：解答：探究“电流与电阻的关系”实验中应控制电阻两端的电压不变，即电压表的示数不变； ∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U 滑=U-U R =3V-2V=1V ， ∵串联电路中各处的电流相等，∴根据欧姆定律可得：R R U U 11I ==U U 22IR V R V ==滑滑滑， 当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值： Rmax=2R 滑max =2×10Ω=20Ω， 即定值电阻的最大阻值不能超过20Ω， 结合选项可知，ACD 不符合，B 符合． 故选B ．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．9．如图是探究“电流与电阻的关系”的实验电路．关于该实验，下列说法错误的是（ ）A．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小B．实验中，更换大阻值的电阻后，滑片应向a端移动C．进行多次实验的目的是为了得出科学的结论D．实验得出的结论是：电压一定时，电流与电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：A、若滑动变阻器连入电路的阻值过小，在闭合开关时，会出现电流表示数过大的现象，故A正确；B、实验中，更换大阻值的电阻后，电压表的示数会变大，应增大滑动变阻器的阻值，将滑片向b端滑动，使电压表的示数不变，故B错误；C、进行多次实验的目的是为了得出电流和电阻的关系的普遍规律，故C正确；D、实验得出的结论是：电压一定时，电流与电阻成反比，故D正确．故选B．分析：本题考查“电流跟电压电阻的关系”的实验中需要注意的问题，如连接电路时开关需要断开、开始时变阻器应该连入电路中电阻最大、两表的接线柱的接法和控制变量法.10 .如图所示是同学们做电学实验使用的电路，同学们对此电路提出的以下说法中错误的是（）A．采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变B．采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用C．开关闭合后，当变阻器滑片由左向右滑动过程中，电流表示数增大，电压表示数增大D．开关闭合，进行电流表和电压表调换位置的操作，电路元件不能被烧毁答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：A、要探究电流与电压的关系，在改变电压的时候要保持电阻不变；故A正确；B、在探究电流与电压的关系的电路中，滑动变阻器既可以保护电路，又可以改变电路中的电流，得出多次实验数据，排除实验结论的偶然性，故B说法正确；C、开关闭合后，当变阻器滑片从左向右滑动过程中，电路中的总电阻增大，则电路中的电流变小，即电流表示数变小；由U=IR可知，定值电阻两端电压变小，即电压表示数变小．故C说法错误；D、开关闭合，如果将电流表和电压表调换位置，电压表串联在电路中，电路相当于开路，因此电路元件都不可能被烧毁，故D正确．故选C．分析：本题主要考查的是学生对控制变量法、电流表、电压表、滑动变阻器的正确使用方法和作用的理解和掌握.11．如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω1A”．实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．20Ω和50ΩB．40Ω和60ΩC．20Ω和40ΩD．20Ω和60Ω答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电阻的关系”实验中，应控制电阻两端的电压即电压表的示数不变，根据串联电路中总电压等于各分电压之和，可得滑动变阻器两端的电压为：U滑=U-U R=6V-4V=2V，由于定值电阻两端是滑动变阻器两端电压的两倍，由串联电路特点可知，定值电阻阻值是滑动变阻器接入电路阻值的两倍，滑动变阻器的最大阻值为20Ω，则定值电阻的最大阻值为40Ω，故C正确；故选C．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．12．根据下列一组实验数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：由表中数据可以看出，导体的电阻保持10Ω不变时，导体两端的电压越大，导体中的电流越大，其电压增大为原来的几倍，电流也增大为原来的几倍，则可得导体电阻一定时，通过导体的电流跟导体两端的电压成正比，所以ACD错误，B正确．故选B．分析：此题考查了对实验数据的分析，在分析数据时，一定注意控制的变量.13．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V ）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V 不变，还需要选用下列哪种规格的滑动变阻器？（ ）A ．“10Ω 1A ”B ．“15Ω 15A ”C ．“20Ω 2A ”D ．“50Ω 2A ”答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：由欧姆定律的可知，电压一定是电阻越大，电流越小；当接入电路中的电阻为15Ω时，电路中的电流最小：221515U V I A R ===Ω，此时滑动变阻器接入电路的阻值最大； 为了保持定值电阻两端电压为2V 不变，滑动变阻器两端电压为：6V-2V=4V ；故滑动变阻器的最大阻值：max 430215V R A ==Ω．只有D 中滑动变阻器的最大阻值大于30Ω． 故选D ．分析：本题考查串联电路的特点和欧姆定律的应用，关键是要知道电压一定时，电流与电阻成反比．14．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是（ ）A ．均使电阻R 两端的电压成倍数变化B ．均使电阻R 两端的电压保持不变C ．前次使电阻R 两端电压成倍数变化，后次使电阻R 两端的电压保持不变D ．前次使电阻R 两端电压保持不变，后次使电阻R 两端电压成倍数变化答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在研究导体中的电流与电压的关系时，要保持导体的电阻不变，改变导体两端的电压；在研究导体中的电流与导体的电阻的关系时，要改变导体的电阻值，控制导体两端的电压不变．所以前后两个实验中滑动变阻器的主要作用不相同．在研究导体中的电流与电压的关系时，滑动变阻器是使电阻R 两端的电压成倍数变化；然后用电流表记录对应电压下的电流值，通过多次实验，来总结导体中电流与电压的关系．而在研究导体中的电流与导体的电阻的关系时，利用滑动变阻器来控制导体两端的电压不变．通过更换几组不同的定值电阻，记录下对应的电流值，来总结导体中的电流和电压的关系．故选C．分析：滑动变阻器在不同的实验中，由于实验目的不同，其作用也是不同的．15．在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据．根据这组数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端电压一定时，导体的电阻和通过导体的电流成反比D．导体两端电压一定时，通过导体的电流和导体的电阻成反比答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、电压是形成电流的原因，不会随电流发生变化．所以A错误；B、由表中数据可以看出，电阻是变化的．所以B错误；C、电阻是导体的一种性质，与通过导体的电流无关．所以C错误；D、由表中数据可以看出：在电压一定时，通过导体的电流与导体电阻成反比．所以D正确．故选D．分析：电阻是导体本身的一种属性，对于同一导体，电阻与电压高低、电流大小无关．二、填空题16 ．为了探究“电流与电压的关系”，永锋同学设计了如图所示的电路，并选择了需要的器材进行实验．（1）这个实验使用了控制变量的方法，其中被控制的变量是__________，滑动变阻器R2的主要作用是_________________．（2）下面是他获取的一组实验数据：（3）分析表中的数据，你能得出的探究结论是_____________________．（4）实验中，电阻R1的阻值是________Ω.答案：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）在探究电流与电压的关系时，应控制电阻阻值不变而改变电阻两端电压不变，测出电路电流，然后得出结论；滑动变阻器除保护电路外，主要的作用是：改变电阻两端电压．（2）由表中实验数据可知，在电阻阻值一定时，电压与电流的比值不变，由此可知，在电阻一定时，电流与电压成正比．（3）由表中实验数据可知，电阻阻值：1651.20U VRI A===Ω；故答案为：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．分析：本题考查了实验原理、实验数据处理，探究电流与电压的关系要应用控制变量法，控制电阻阻值不变，应用控制变量法分析表中实验数据即可正确解题．17．在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到_____ 位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是_____________，如图是根据实验数据绘制的图象，有图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成__________关系．答案：阻值最大；得到普遍的规律，避免结论的偶然性；正比．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到阻值最大的位置；分别采用5Ω、10Ω、15Ω的电阻进行实验的目的是得到普遍规律，排除实验结论的偶然性；由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成正比关系．故答案为：阻值最大；得到普遍的规律，避免结论的偶然性；正比．分析：本题考查了探究电流与电压关系的实验，需要注意的是：题目中采用多个电阻的目的是“多次测量总结规律”，而不是要“探究电流与电阻”的关系．18．某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是______________；在探究通过导体的电流与导体两端电压关系时，应保持______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向_______（选填“左”或“右”）端移动才能达到实验目的．答案：保护电路；电阻；保持R1两端电压不变；右．知识点：探究电流与电压、电阻的关系实验．解析：解答：在闭合开关前滑动变阻器的滑片应移至最大阻值处，来保护电路；在探究通过导体的电流与导体两端电压关系时，应保持电阻不变；在探究通过导体的电流与导体电阻关系时，应控制导体两端的电压不变，是通过滑动变阻器来实现的；在“研究电流与电阻关系”时，应控制电压不变，改变电阻，将定值电阻R1由10Ω换为20Ω，根据串分压的知识，电压表的示数变大，为使电压表的示数不变，应增大变阻器的阻值，将滑动变阻器R2的滑片P应向右端移动才能达到实验目的．故答案为：保护电路；电阻；保持R1两端电压不变；右．分析：本题是探究电流与电压、电阻的关系实验，考查了滑动变阻器在电路中的作用，同时考查了控制变量法在实验中的应用.19．在研究通过导体的电流与导体的电阻关系的实验中，为了达到研究目的，实验过程中应该保持定值电阻的______________这个物理量不变；当开关S闭合后，电压表的读数为4V，电流表的读数为0.4A，现将阻值为10Ω的电阻R换成阻值为20Ω的电阻接入电路进行研究，则下一步应进行的操作是______________________.答案：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究电流和电阻的关系时，应保持电阻两端的电压不变；将阻值为5欧的电阻R换成阻值为10欧的电阻接入电路进行实验时，电阻两端电压变大，滑动变阻器两端电压变小，为使电阻两端电压不变，应调节滑动变阻器的滑片位置，使定值电阻两端电压等于原来的值，即4V．故答案为：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．分析：本题考查了“探究电流与电阻关系”实验的注意事项、滑动变阻器的调节；更换电阻后，应进行怎样的操作，向什么方向移动滑片是一个难点.20 ．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如表：电阻R/Ω 5 6 10 15 20 30电流I/A 0.6 0.5 0.3 0.2 0.15 0.1（1）分析表中的数据，可以得出的结论是，电压不变时，导体中的电流与电阻____________．（2）滑动变阻器在此实验中的主要作用是通过调整R1的阻值，使R两端电压____________．答案：（1）成反比；（2）不变．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由表格中数据知，电流跟电阻的乘积是一个定值，因此可以得出：电压一定时，导体中的电流跟导体的电阻成反比；（2）要探究电流跟电阻的关系，需保持电阻两端的电压不变，所以滑动变阻器在此实验中的主要作用是通过调整滑动变阻器的阻值，使R两端的电压不变．故答案为：（1）成反比；（2）不变．分析：本题是探究电流与电阻关系的实验，考查了实验结论的得出及滑动变阻器的作用，注意控制变量法的应用．三、解答题：21．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：“5Ω、10Ω、15Ω、20Ω”的定值电阻各一个，“15Ω 1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于________（填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出U-I图象，由此得出的实验结论是：________________________．（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压。
【单元练】(必考题)初中九年级物理第十六章【电压和电阻】习题(答案解析)
一、选择题1．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（）A．B．C．D． A解析：A滑动变阻器的接线柱应一上一下串联接入电路，电路开关闭合前，滑片应处于最大阻值处，滑片要位于最右侧，下方接线柱应接左侧。
故选A。
2．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路B解析：BA．当灯L1短路时，电压表无示数，电流表有示数，故A不符合题意；B．当灯L1开路时，电压表和灯L2及电流表串联，因为电压表的电阻很大，所以电路中的电流很小，几乎忽略不计，所以电流表示数为0，电压表测电源电压，故B符合题意；C．当灯L2开路时，不能形成闭合回路，所以电路中没有电流，所以电流表和电压表都无示数，故C不符合题意；D．当灯L2短路时，电流表和电压表均有示数，故D不符题意。
故选B。
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间D解析：D电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de 间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
故ABC不符合题意，D符合题意。
故选D。
4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C．小灯泡L两端的电压是U1D．电源两端的电压是U1+U2C解析：C由图可知，当滑动变阻器的滑片在最左端时，电压表测量灯泡L两端电压，示数为U1，即灯泡L两端电压为U1；当滑动变阻器的滑片在最右端时，电压表测量滑动变阻器和灯泡L 的总电压(电源电压)，电源电压为U2。
初三物理电路电流电压和电阻试题答案及解析
初三物理电路电流电压和电阻试题答案及解析1.在图中，要求用电流表测量灯泡L2中的电流(约为0.3A)，电压表测量灯泡L1的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．【答案】【解析】已知两灯并联，则电路总的连接方式为并联；开关控制整个电路，说明了开关连在干路中．变阻器调节L1的亮度，说明了变阻器与灯L1串联在同一支路中，而电压表测量灯L1两端的电压，说明电压表与L1并联；电流表测量灯L2的电流，说明电流表串联在灯L2所在的支路中．在连接实物图时，要注意两点：①电压表、电流表量程的选择，以及“+”进“-”出的接线要求；②滑动变阻器的连接方法：“一上一下”．具体连接方法：先将电池组、开关串联起来，然后分成两路：一路接入滑动变阻器（一上一下）、灯L1，然后回到电源的负极，另一路接入灯L2、电流表，然后回到电源的负极，由于灯泡的额定电流大约为0.3A，所以选择0～0.6A的量程．最后将电压表并联在灯L1的两端，由于电源电压为3V，所以选择0～3V的量程。
然后根据实物图来画出相应的电路图。
【考点】实物的电路连接；根据实物图画电路图；电流表的连接；电压表的连接；滑动变阻器的使用．2.如图所示，要使灯泡L1和L2串联在电路中，应闭合开关；若要使L1和L2并联在电路中，应闭合开关；绝对不允许同时闭合开关，因为此时电路处于状态，会把电源烧坏．【答案】S3 S1、S2S2、S3短路【解析】串联电路中电流只有一条路径，电流顺次流过各用电器；并联电路中电流有两条或两条以上路径。
根据电流的流向，要使灯L1、L2串联，电流从正极出发，先后经过灯L2、L1，电流经开关S3、L2、L1回到电源负极，所以只要闭合S3即可。
要使两灯并联，电流可以从正极经S1后，分别从L1支路和L2、S2这两条支路回到电源负极，所以闭合开关S1、S2。
在电路中绝不允许不经不用电器电流直接从正极流到负极，所以闭合开关S2、S3会造成电源短路，烧坏电源。
初三物理电路电流电压和电阻试题答案及解析
初三物理电路电流电压和电阻试题答案及解析1.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开，电路中可行的是（）【答案】A【解析】由题意可知，控制电路的有两把钥匙，只有两把钥匙同时开启时，电子锁才能打开，电子锁由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通．开关之间不能独立工作，是串联关系．A、两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，符合题意；B、开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，不符合要求；C、只闭合钥匙1这个开关，电路就接通了，两开关都闭合，就短路了，不符合要求；D、只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，不符合要求．故选A．【考点】电路设计2.（8）分）如图所示，是某种电热饮水机的简化电路示意图。
它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W。
求：试问：⑴饮水机处于保温状态时温控开关S0应处于______状态(选填“闭合”或“断开”)．⑵R1和R2的电阻值各是多大？⑶在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg·m3），ρ水＝1.0×103kg/m3，忽略温度对电阻的影响）【答案】(1)(1分)断开 (2)(4分)R1=121Ω R2=1089Ω (3)(3分)2541s【解析】分析电路结构，根据电路结构及电功率公式分析答题．由电功率公式的变形公式求出电阻阻值．由电功率公式求出热水器的实际功率，由热量公式求出水所吸收的热量，最后由功率公式的变形公式求出加热时间．（1）由电路图可知，开关S0断开时两电阻串联，电路电阻较大，开关S闭合时，只有电阻R1接入电路，电阻R2被短路，此时电路电阻较小，电源电压U一定，由P=可知，电阻越大，电路功率越小，电阻越大，饮水机功率越大，因此当开关S断开时，电路定值较大，电功率较小，饮水机处于保温状态．（2）∵P加＝，∴电阻R1=∵P保=，∴电阻R总==1210Ω，保护电阻R2=R总-R1=1210Ω-121Ω=1089Ω；（3）设加热时间为t，有P峰t80%=Q吸，即t80%＝c水m水△t水，t80%＝c水ρ水V水△t水，t==2541s；【考点】电热的计算3.在如图所示的电路中，闭合开关S后( )A．电流表、电压表都被烧坏B．电流表的示数特别大C．小灯泡正常发光D．电压表的示数为电源电压【答案】D【解析】电压表显示电源电压，所以D正确．电压表串联相当于断路电流表无示数，所以B错误．小灯泡被短路不会发光，所以C错误．电流表和电压表都不会烧坏，所以A错误．故选D．【考点】电流表的使用；电压表的使用；欧姆定律的应用4.如图电路，电源电压保持不变。
初中物理电流和电路练习题及解析
初中物理电流和电路练习题及分析一、电流和电路选择题1．如下图，两个同样的验电器 a 和 b ， a 带正电， b 不带电，用根带绝缘柄的铜棒把两个验电器的金属球连结起来的瞬时（）A. 有质子从 a 向 b 挪动B. a 中的自由电子经过金属棒流向b， b 金属箔的张角张大C. b 中正电荷经过金属棒流向a， a 金属箔张角减小D. b 中的自由电子经过金属棒流向a， b 金属箔张角增大【答案】 D【分析】【解答】解：由题知，验电器 a 带正电， b 不带电；用带有绝缘柄的铜棒把 a 和 b 连结起来，质子和正电荷的质量比较大而不会定向挪动，因为验电器 a 带正电，依据异种电荷互相吸引可知， b 中的自由电子会经过金属棒流向a，而 b 因为失掉电子也带上了正电荷， b 的两金属箔带上同种电荷使 b 金属箔张角变大，ABC不切合题意， D 切合题意。
故答案为： D。
【剖析】电流的方向，规定正电荷定向挪动的方向为电流的方向.验电器的原理：同种电荷互相排挤.2．如下图的电路中，闭合开关S 后，以下说法中正确的选项是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串连，电压表测的是L1两头的电压D.灯L1和L2串连，电压表测的是L2两端的电压【答案】C【分析】【解答】解：AB、可知，闭合开关S 后，电流只有一条路径，所以，电路整体为串连，故AB 错误；CD、灯L1和L2串连，电流表测串连电路的电流，电压表并联在灯L1两头，所以测的是L1两头的电压，故 C 正确、 D 错误．应选 C．【剖析】电路元件的连结有串连和并联两种方式，串连电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，而后再依据电流表与用电器串连，电压表与被测用电器并联来进一步判断其丈量对象．3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺研究：⑴物质导电性；⑵电动机转向；⑶ 电磁感觉；⑷ 电阻与长度的关系．能够达成的实验个数有（）A.1个B. 个2C. 个3D. 个4【答案】 D【分析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可达成实验（1）；由干电池、导线和电动机可达成实验（2）；由导线、小灯泡和电动机可达成实验（3）；由干电池、导线、小灯泡和铅笔芯可达成实验（4）； D 切合题意 .故答案为： D.【剖析】选择不一样的资料能够进行相应的实验，能够达成导体和绝缘体的差别，电阻影响要素的实验，能够研究电动机的转向和电磁感觉的特色.4．在如下图的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】A【分析】【解答】A、这是奥斯特实验装置，说明电流四周存在磁场即，电能生磁， A 切合题意；B、这是电磁感觉现象实验装置，说明磁能生电， B 不切合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不可以说明电能产生磁，C 不切合题意；D、该实验说明塑料不是导体，不可以说明电能产生磁， D 不切合题意．故答案为： A．【剖析】电能生磁指的是电流四周有磁场，这就是电流的磁效应.5．在如下图的电路中，电源电压保持不变，当开关S 由断开到闭合，电流表两次示数之比是 1∶ 5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十五章 《电流和电路》一、选择题（共10题，每题2分，共20分）1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( )A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联 2、关于电流和电源，下列说法正确的是( )A.电路中只要有电源，就一定有电流B.电流是由电荷做无规则运动形成的C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同 3、连接串联电路的过程中，下列几点要求中没有必要的是( )A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S ，灯L 1和L 2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关4、如图所示的电路中，哪个电路是正确的( )5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是( ) A ．I 1=I 2=I 3 B ．I 1>I 2=I 3 C ．I 1>I 2>I 3 D ．I 1>I 3>I 26、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关” ——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、某家用电器正常工作是，通过的电流大约为5A ，该用电器可能是( )A 、电视机B 、空调C 、洗衣机D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是( )A ．1.4AB ．0.24AC ．0.26AD ．0.28A9、如图所示，粗心的小强把电流表并联接在了L 1的两端。
此时如果闭合开关，一定会发生( ) A 、电源短路 B 、电流表损坏 C 、L 1不亮 D 、L 2的灯丝烧断 10、下列四组物体中，都属于绝缘体的一组是( ) A ．碳棒、人体、大地 B ．水银、铜丝、铁块 C ．陶瓷、干木、塑料 C ．大地、人体、陶瓷 二、填空题（每空1分，共20分）11、一个完整的电路是由提供电能的_______、消耗电能的____________、控制电路通断的_______和提供电的流动路径的__________四部分组成的。
12、在如下图所示的电路中，有三个开关S 1、S 2、S 3，如果仅将开关S 3闭合，S 1、S 2、断开， 则灯L 1、L 2联。
如果将开关S 1、S 2闭合，S 3断开，则灯L 1、L 1联。
13、电流是表示________________的物理量，电流的单位是________，用符号______表示。
14、计算器中的电流很小，大约100μA ，也就是_______A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A ，相当于____________mA 。
15、实验室里通常用____________来测量电路中的电流。
测量时，电流表必须和被测的用电器________联在电路里，使电流从它的_________接线柱流进，从__________接线柱流出，并选择合适的___________，绝对不允许不经过_____________而直接将它连接在电源的两极上。
16、串联电路中各处的电流是___________的，并联电路干路的电流___________各并联支路的电流______________。
三、作图题（共2题，共10分） 17、根据电路实物图画出电路图 18、按下边的电路图连接实物。
（4分） 四、实验题（共3题，共20分） 19、（7分）如图所示电路中：（1）若使L 1、L 2串联，则应闭合_________，断开________； （2）若使L 1、L 2并联，则应闭合_________，断开________；L 1L S 1S 2S 3220V 220V220V 220VAC D 光控声控 声控 光控光控声控 光控 声控L 1A B CL 1 L 2 S 图4（3）如果只闭合S 1而断开S 2、S 3，则灯_________亮； （4）同时闭合开关_________和_________是不允许的.20、（6分）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关.则：（1）测量时产生这种现象的原因是__________________________（2）该同学为了完成实验，下一步应该采取的措施是____________________。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A ，请你在图中画出指针的位置。
21、（7分）根据图下图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出电路图． 第十六章电压电阻 一、填空题:(共25分，每空1分)1.一节干电池的电压为__ ___V ，家庭电路的电压为_____ V ，对人体安全的电压是______ V 。
2.使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，电压表的指针还会被 ，甚至会 电压表．在不能预先估计被测电压的情况下，用 法来判断被测电压是否超过量程。
3.如图1，将连在电压表上的铜片和锌片插入烧杯的盐水中，就制成了一个电池，观察电压表指针的偏转以及接线情况可知，该电池的电压是 V ， 片是它的正极。
4.仔细分析图2表中数据，不难发现“导体的电阻与材料有关”。
除此之外，还可发现导体的电阻与它的 、 和 因素有关。
5.滑动变阻器是通过 来改变电阻的,如图3中，若要使滑片P 向C 端滑动时小灯泡变亮，应将滑动变阻器的接线柱 或 接在电路的M 、N 端。
6.一批小彩灯正常工作电压是4V ，应将 只彩灯 联在家庭电路中，才能正常工作。
7.一只滑动变阻器上标有“30Ω 2Ａ”字样，它表示的物理含义是： （1） ；（2） 。
8.有三段粗细和电阻相同的铜、铝、铁导线， 的长度最短， 的长度最长。
9.如图4，电源电压为6V ，闭合开关S 后，发现两灯均不亮，仔细检查发现灯L 2的灯丝 断了，其他部分均正常，这时闭合S ，若用电压表分别: 测量B 、C 两点间的电压，其示数应为 V ； 测量A 、B 两点间的电压，其示数应为 V ； 测量A 、C 两点间的电压，其示数应为 V 。
10.某同学用两个量程的电压表（0～3V 和0～15V ）测量由两节干电池串联组成的电池组的电压时，记录的电压为10V ，他出现的错误的原因是 ,实际电压是 V 。
二、选择题:(30分，每小题只有一个正确答案，每小题3分) 11.比较电流表和电压表的使用方法，下列说法错误．．的是： （ ） A ．接入电路前要估计测量值的范围，来选定量程B ．接入电路时都要使电流从正接线柱流入，从负接线柱流出C ．接入电路时都严禁将表的两个接线柱直接接到电源的两极上D ．使用前都要检查指针是否对准零刻度线12.关于电阻，下列说法中正确的是： （ ） A ．绝缘体不容易导电，是因为它们没有电阻 B ．导体和绝缘体的电阻大小只跟材料有关 C ．将一根铜导线均匀拉长后，其电阻变大 D ．铜导线的电阻一定比铝导线的电阻小13.如图5所示，为滑动变阻器的结构示意图。
使滑片向左端滑动时，连入电路的阻值变小，连入电路的接线端是： （ ）Ａ. A 和C B. C 和D Ｃ. A 和B D. B 和D14.如图6所示，电源电压不变，开关S 闭合时，电表的示数变化情况是：（ ） A ．电压表示数变大，电流表示数变小 B ．电流表、电压表示数均变小C ．电流表、电压表示数均变大D ．电压表示数变小，电流表示数变大15.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图7所示的电路．当闭合开关时所发生的现象是： （ ） A ．灯泡不亮、电压表无示数 B ．灯泡不亮、电压表有示数1 2 3 00.2 0.4 0.6 + 0.6 3 图2 图1 图3 图6 图5 图7图9 0 510 15 V 0 12 3(b) (a) 图8图11甲丙乙L 1图L 2图 C ．灯泡亮、电压表有示数 D ．灯泡亮、电压表无示数16.在如图8所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） A ．6V 4V B. 4V 6V C. 2V 4V D. 4V 2V17.如图9(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图9(b)所示， 则电阻Ｒ1和Ｒ2两端的电压分别为： （ ） Ａ. 1.8V 7.2V Ｂ. 7.2V 1.8VＣ. 1.8V 9V Ｄ. 9V 1.8V 18.如图10，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是： （ ） A ．接A 和D B ．接B 和C C ．接A 和B D ．接C 和D19.一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将：（ ） A ．6节干电池并联 B ．6节干电池串联 C ．3节干电池并联 D ．3节干电池串联20.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；② 导体的电阻跟它的长度的关系；③ 导体的电阻跟它的材料的关系。
利用上述实验器材，可以完成的研究课题是： （ ） Ａ. 只有① B. 只有 ② Ｃ. ①和 ② D. ①、 ② 和③ 三．作图题：(共18分，每小题各6分) 21．（1）在图11的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。
22.在图12中用笔画线表示导线把各元件连接起来，并画出对应的电路图．要求：①电动机与电灯并联；②开关S 控制整个电路；③滑动变阻器控制灯泡中的电流，滑片P 向右移动时灯泡变亮，④电压表测电动机两端的电压；⑤电流表测总电流（大于0.6A ） 25.如图14所示，某同学按图中所示的电路进行实验时，R 1保持不变，三次改变滑动变阻器滑片P 的位置，得到的实验数据如下表所示：（1）该电路是 联电路。
