铁碳合金相图 习题

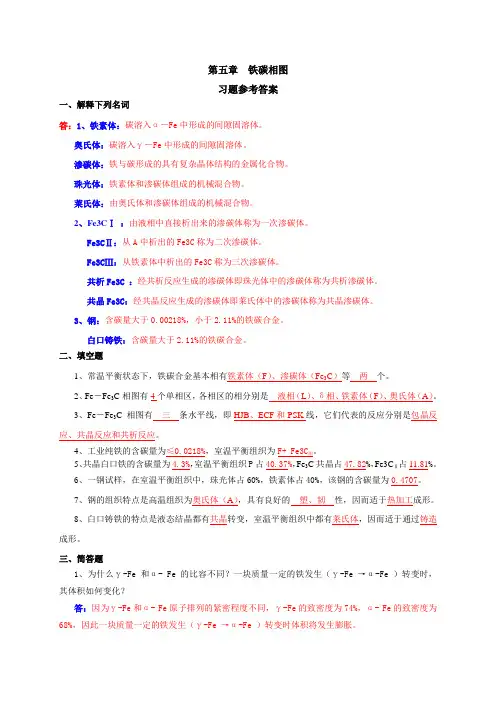

第五章__铁碳相图习题参考答案
第五章铁碳相图习题参考答案一、解释下列名词答：1、铁素体：碳溶入α－Fe中形成的间隙固溶体。
奥氏体：碳溶入γ－Fe中形成的间隙固溶体。
渗碳体：铁与碳形成的具有复杂晶体结构的金属化合物。
珠光体：铁素体和渗碳体组成的机械混合物。
莱氏体：由奥氏体和渗碳体组成的机械混合物。
2、Fe3CⅠ：由液相中直接析出来的渗碳体称为一次渗碳体。
Fe3CⅡ：从A中析出的Fe3C称为二次渗碳体。
Fe3CⅢ：从铁素体中析出的Fe3C称为三次渗碳体。
共析Fe3C：经共析反应生成的渗碳体即珠光体中的渗碳体称为共析渗碳体。
共晶Fe3C：经共晶反应生成的渗碳体即莱氏体中的渗碳体称为共晶渗碳体。
3、钢：含碳量大于0.00218%，小于2.11%的铁碳合金。
白口铸铁：含碳量大于2.11%的铁碳合金。
二、填空题1、常温平衡状态下，铁碳合金基本相有铁素体（F）、渗碳体（Fe3C）等两个。
2、Fe－Fe3C相图有4个单相区，各相区的相分别是液相（L）、δ相、铁素体（F）、奥氏体（A）。
3、Fe－Fe3C 相图有三条水平线，即HJB、ECF和PSK线，它们代表的反应分别是包晶反应、共晶反应和共析反应。
4、工业纯铁的含碳量为≤0.0218%，室温平衡组织为F+ Fe3CⅢ。
5、共晶白口铁的含碳量为4.3%，室温平衡组织P占40.37%，Fe3C共晶占47.82%，Fe3CⅡ占11.81%。
6、一钢试样，在室温平衡组织中，珠光体占60%，铁素体占40%，该钢的含碳量为0.4707。
7、钢的组织特点是高温组织为奥氏体（A），具有良好的塑、韧性，因而适于热加工成形。
8、白口铸铁的特点是液态结晶都有共晶转变，室温平衡组织中都有莱氏体，因而适于通过铸造成形。
三、简答题1、为什么γ-Fe 和α- Fe 的比容不同？一块质量一定的铁发生（γ-Fe →α-Fe ）转变时，其体积如何变化？答：因为γ-Fe和α- Fe原子排列的紧密程度不同，γ-Fe的致密度为74%，α- Fe的致密度为68%，因此一块质量一定的铁发生（γ-Fe →α-Fe ）转变时体积将发生膨胀。

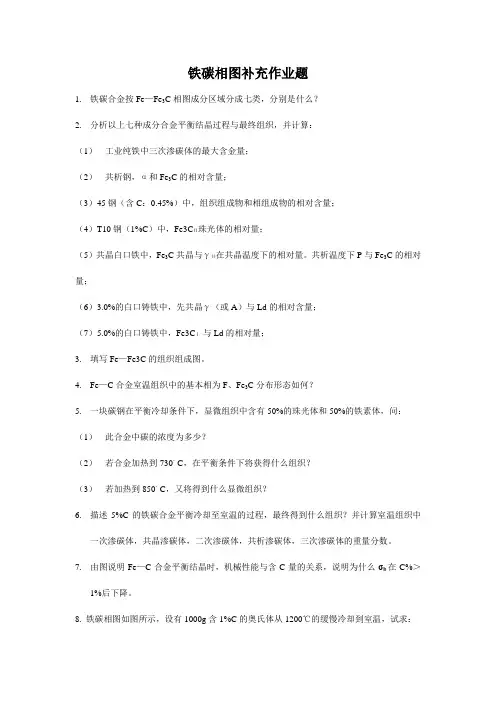

铁碳相图补充作业题
铁碳相图补充作业题1.铁碳合金按Fe—Fe3C相图成分区域分成七类，分别是什么？2.分析以上七种成分合金平衡结晶过程与最终组织，并计算：（1）工业纯铁中三次渗碳体的最大含金量；（2）共析钢，α和Fe3C的相对含量；（3）45钢（含C：0.45%）中，组织组成物和相组成物的相对含量；珠光体的相对量；（4）T10钢（1%C）中，Fe3CⅡ（5）共晶白口铁中，Fe3C共晶与γ共在共晶温度下的相对量。
共析温度下P与Fe3C的相对量；（6）3.0%的白口铸铁中，先共晶γ（或A）与Ld的相对含量；与Ld的相对量；（7）5.0%的白口铸铁中，Fe3CⅠ3.填写Fe—Fe3C的组织组成图。
4.Fe—C合金室温组织中的基本相为F、Fe3C分布形态如何？5.一块碳钢在平衡冷却条件下，显微组织中含有50%的珠光体和50%的铁素体，问：（1）此合金中碳的浓度为多少？（2）若合金加热到730。
C，在平衡条件下将获得什么组织？（3）若加热到850。
C，又将得到什么显微组织？6.描述5%C的铁碳合金平衡冷却至室温的过程，最终得到什么组织？并计算室温组织中一次渗碳体，共晶渗碳体，二次渗碳体，共析渗碳体，三次渗碳体的重量分数。
7.由图说明Fe—C合金平衡结晶时，机械性能与含C量的关系，说明为什么σb在C%＞1%后下降。
8. 铁碳相图如图所示，设有1000g含1%C的奥氏体从1200℃的缓慢冷却到室温，试求：（1）Fe3C开始形成温度。
（2）Fe3C完全形成温度。
（3）最后转变的奥氏体成分。
（4）在727。
C时两相的重量分数。
（5）在室温时，珠光体和二次渗碳体的重量分数(或组织组成物的相对量)9.一碳钢式样，室温平衡组织为P+ Fe3CⅡ，且Fe3CⅡ的重量分数约为1%，估算钢的含碳量。
10. 有一含碳2.0%的铁碳合金试样，室温组织中观察到少量莱氏体，试分析其原因。
11.有一含碳2.2%的铁碳合金，室温组织为珠光体和厚网络状渗碳体没有发现莱氏体，试分析其原因。
工程材料复习资料
⼯程材料复习资料⼆、合⾦相图⾃主测试⼆、判断题（本⼤题共37⼩题，每⼩题1分，共37分）1. 在铁碳合⾦平衡结晶过程中，只有碳质量分数为4.3％的铁碳合⾦才能发⽣共晶反应。
【X】2. 合⾦元素在固态下彼此相互溶解或部分地溶解，⽽形成成分和性能均匀的固态合⾦称为⾦属化合物。
【X】3. 铁素体是碳溶解在α-Fe中所形成的置换固溶体。
【X】4. 铁素体是碳溶解在γ-Fe中所形成的间隙固溶体。
【X】5. 渗碳体是⼀种不稳定化合物，容易分解成铁和⽯墨。
【X】6. GS线表⽰由奥⽒体冷却时析出铁素体的开始线，通称Acm线。
【X】7. 奥⽒体是碳溶解在γ-Fe中所形成的间隙固溶体。
【】8. ES线是碳在奥⽒体中的溶解度变化曲线，通称Acm线。
【】9. ES线是碳在奥⽒体中的溶解度变化曲线，通称A1线。
【X】10. 奥⽒体是碳溶解在γ-Fe中所形成的置换固溶体。
【X】11. 在Fe-Fe3C相图中的ES线是碳在奥⽒体中的溶解度变化曲线，通常称为A3线。
【X】12. 共析钢结晶的过程是：L—L+A—A—P。
【】13. GS线表⽰由奥⽒体冷却时析出铁素体的开始线，通称A1线。
【X】14. 铸铁在室温下的相组成物是铁素体和渗碳体。
【】15. 铁素体是碳溶解在α-Fe中所形成的间隙固溶体。
【】16. 过共析钢缓冷到室温时，其平衡组织由铁素体和⼆次渗碳体组成。
【X】17. 过共析钢缓冷到室温时，其平衡组织由珠光体和⼆次渗碳体组成。
【】18. 奥⽒体是碳溶解在α-Fe中所形成的间隙固溶体。
【X】19. ES线表⽰由奥⽒体冷却时析出铁素体的开始线，通称Acm线。
【X】20. GS线表⽰由奥⽒体冷却时析出铁素体的开始线，通称A3线。
【】21. ⾦属化合物的性能特点时硬度⾼，熔点低、脆性⼤。
【X】22. 在亚共析钢平衡组织中，随含碳量的增加，则珠光体量增加，⽽⼆次渗碳体量在减少【X】23. 合⾦中各组成元素的原⼦按⼀定⽐例相互作⽤⽽⽣成的⼀种新的具有⾦属特性的物质称为固溶体。
铁碳合金习题(答案)
铁碳合金一、填空题1.在铁碳合金基本组织中，奥氏体、铁素体和渗碳体属于单相组织。
珠光体和莱氏体属于两相组织。
2.根据溶质原子在溶剂晶格中的分布情况，固溶体有二种基本类型，它们是置换固溶体和间隙固溶体。
3.根据溶质在溶剂中的溶解情况，置换固溶体可分为无限固溶体和有限固溶体两种。
4.铁素体与渗碳体的机械混合物称为珠光体，渗碳体与铁素体片状相间的组织又称为片状珠光体，在铁素体基体上分布着颗粒状渗碳体的组织又称为粒状珠光体。
'.5.不同晶体结构的相，机械地混合在一起的组织，叫做固态机械混合物，铁碳合金中，这样的组织有珠光体和莱氏体。
6.在铁碳合金基本组织中，铁素体和奥氏体属于固溶体；渗碳体属于化合物；珠光体和莱氏体属于机械混合物。
7.分别填写下列铁碳合金组织的符号：奥氏体A；铁素体F；渗碳体C；珠光体P。
8.铁和碳形成的金属化合物（Fe3C）称为渗碳体、含碳量为6.69%。
9.铁素体在室温时，对碳的溶解度是0.008%，在727℃时溶解度是0.0218%。
10.奥氏体对碳的溶解度，在727℃时溶解度是0.77%，在1148℃时溶解度是 2.11%。
'.11.含碳量小于 2.11%的铁碳合金称为钢，钢根据室温显微组织不同，可分为以下三类：亚共析钢钢，显微组织为铁素体+珠光体，含碳量范围0.0218～0.77%；共析钢钢，显微组织为珠光体，含碳量范围0.77%；过共析钢钢，显微组织为珠光体+渗碳体，含碳量范围0.77～2.11%。
12.碳在奥氏体中的溶解度随温度而变化，在1148°时溶碳量可达2.11%，在727°时溶碳量可达0.77%。
13.人们常说的碳钢和铸铁即为铁、碳元素形成的合金。
14.20钢在650℃时的组织为铁素体+珠光体；在1000℃时的组织为奥氏体。
'.15.下图所示Fe—Fe3C状态图各区的组织，分别是：○1奥氏体，○2奥氏体+渗碳体（二次渗碳体），○3铁素体+奥氏体，○4铁素体，○5铁素体+珠光体，○6珠光体，○7珠光体+渗碳体（二次渗碳体）。
铁碳合金相图习题
铁碳合金相图一、选择题1. 铁素体是碳溶解在中所形成的间隙固溶体;A．α-Fe B．γ-Fe C．δ-Fe D．β-Fe2.奥氏体是碳溶解在中所形成的间隙固溶体;A．α-Fe B．γ-Fe C．δ-Fe D．β-Fe3.渗碳体是一种 ;A．稳定化合物 B．不稳定化合物 C．介稳定化合物 D．易转变化合物4.在Fe-Fe3C相图中,钢与铁的分界点的含碳量为 ;A．2％ B．％ C．％ D．％5.莱氏体是一种 ;A．固溶体B．金属化合物 C．机械混合物 D．单相组织金属6.在Fe-Fe3C相图中,ES线也称为 ;A．共晶线 B．共析线 C．A3线 D．Acm线7.在Fe-Fe3C相图中,GS线也称为 ;A．共晶线 B．共析线 C．A3线 D．Acm线8. 在Fe-Fe3C相图中,共析线也称为 ;A．A1线 B．ECF线 C．Acm线 D．PSK线9.珠光体是一种 ;A．固溶体 B．金属化合物 C．机械混合物 D．单相组织金属10.在铁－碳合金中,当含碳量超过以后,钢的硬度虽然在继续增加,但强度却在明显下降;A．％ B．％ C．％ D．％11.通常铸锭可由三个不同外形的晶粒区所组成,其晶粒区从表面到中心的排列顺序为 ; A．细晶粒区－柱状晶粒区－等轴晶粒区 B．细晶粒区－等轴晶粒区－柱状晶粒区C．等轴晶粒区－细晶粒区－柱状晶粒区 D．等轴晶粒区－柱状晶粒区－细晶粒区12.在Fe-Fe3C相图中,PSK线也称为 ;A．共晶线 B．共析线 C．A3线 D．Acm线3C相图中,共析线的温度为 ;A．724℃ B．725℃ C．726℃ D．727℃14.在铁碳合金中,共析钢的含碳量为 ;A．％ B．％ C．％ D．％二、填空题1. 珠光体是铁素体和二次渗碳体混合在一起形成的机械混合物;2. 碳溶解在α-F e中所形成的固溶体称为铁素体;3. 在Fe-Fe3C相图中,共晶点的含碳量为% ,共析点的含碳量为% ;4. 低温莱氏体是珠光体和二次渗碳体,一次渗碳体组成的机械混合物;5. 高温莱氏体是奥氏体和共晶渗碳体组成的机械混合物;6. 铸锭可由三个不同外形的晶粒区所组成,即细晶粒区 ,柱状晶粒区和心部等轴晶粒区;7. 在Fe-Fe3C相图中,共晶转变温度是1148 ,共析转变温度是 727 ;三、改正题红色字体为改正后答案1. 在Fe-Fe3C相图中,GS斜线表示由奥氏体析出二次渗碳体的开始线,称为A3线;ES;A cm2. 在铁碳合金相图中,PSK线是一条水平线727℃,该线叫共晶线;共析线3. 过共析钢缓冷到室温时,其平衡组织由铁素体和二次渗碳体组成;珠光体4. 珠光体是由奥氏体和渗碳体所形成的机械混合物,其平均含碳量为%;铁素体5. 亚共晶白口铁缓冷到室温时,其平衡组织由铁素体,二次渗碳体和莱氏体组成;珠光体6. 在亚共析钢平衡组织中,随含碳量的增加,则珠光体量增加,而二次渗碳体量在减少;铁素体7. 过共晶白口铁缓冷到室温时,其平衡组织由珠光体和莱氏体组成;渗碳体8. 在铁碳合金相图中,钢的部分随含碳量的增加,内部组织发生变化,则其塑性和韧性指标随之提高;降低9. 在铁碳合金相图中,奥氏体在1148℃时,溶碳能力可达%;%10.碳溶解在α-Fe 中可形成的间隙固溶体称为奥氏体,其溶碳能力在727℃时为%;铁素体11.在铁碳合金相图中,铁素体在727℃时,溶碳能力可达%;%12.在过共析钢中含碳量越多,则其组织中的珠光体量减少,而铁素体量在增多;二次渗碳体13.碳溶解在γ-Fe 中所形成间隙固溶体称为铁素体,其溶碳能力在727℃时为%;α-F e14.亚共析钢缓冷到室温时,其平衡组织由铁素体和二次渗碳体组成;珠光体15.奥氏体化的共析钢缓慢冷却到室温时,其平衡组织为莱氏体; 珠光体16.在铁碳合金相图中,ES 线是碳在奥氏体中的溶解度变化曲线,通称A1线;A cm 四、简答题1.铁碳合金中基本相有哪几相室温下的基本相是什么答：基本相有液相L 高温铁素体相δ、铁素体相α、奥氏体相γ和渗碳体相Fe 3C室温下的基本相是 铁素体相α和渗碳体相Fe 3C2.试分析含碳量为%;铁碳含金从液态冷却到室温时的结晶过程;答： 液相L —L+A---A---α+A—P+α3.试分析含碳量为%铁碳合金从液体冷却到室温时的结晶过程;答：液相L —L+A---A —A+ Fe 3C II ------P+ Fe 3C II4.结合Fe-Fe3C 相图指出A1、A3和Acm 代表哪个线段,并说明该线段表示的意思;答：A1 PSK 共析线A3 GS 自A 中开始析出F 的临界温度线Acm ES 碳在A 中的固溶线5.简述碳钢中碳含量变化对机械性能的影响;答：略 6.写出铁碳相图上共晶和共析反应式及反应产物的名称;答： P 74 页7.在Fe —Fe3C 相图上空白处填写上组织; 略8.简述Fe —Fe3C 相图应用是在哪些方面略答：五、计算题1.二块钢样,退火后经显微组织分析,其组织组成物的相对含量如下：第一块：珠光体占40%,铁素体60%;第二块：珠光体占95%,二次渗碳体占5%;试问它们的含碳量约为多少铁素体含碳量可忽略不计WP= =40% 可得X2.已知铁素体的σb=180-230MPa,δ=30%-50%,HB=50-80；珠光体的σb=770MPa,δ=20%-35%,HB=180；,试计算45钢的硬度,抗拉强度和伸长率; WP=W α= 1- WP 其余步骤略3.室温下45钢含碳量%中铁素体和珠光体的相对重量百分比;0.450.02180.770.0218--解：由杠杆定理有Q p=/ 则Qα=100%%=%4.某锅炉钢板,图纸要求用20钢制作;显微组织观察发现,组织中珠光体的量占30%,问钢板是否符合图纸要求;20钢含碳量范围为WP=5. 用Pb-Sb合金制造轴瓦,要求其组织在共晶体上分布有10%Sb作硬质点,试求该合金的成分和硬度,Pb-Sb合金相图如下所示,纯Pb的硬度为HB=3,纯Sb的硬度为HB=30;温度℃↑252℃Pb Sb Sb,%→Pb-Sb合金相图设Sb含量为X %W=11.1 10011.1X--=10%X= 其余略0.0218 0.770.0218 X--。
习题讲解_IV(铁碳合金相图)
Fe3CII Ld P P+Fe3CII +L'd
x 2.11
2.11 0.77 4.30 x
WL'd
WLd =
100% 4.30 2.11
WFe3CII
6.69 0.77
100% 4.30 2.11
6.69-2.11 4.30 x
WP
1-WL'd
-WFe3CII
=
6.69-0.77
4.30
100% 2.11
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温 组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。
共晶白口铸铁
L LLd Ld PL'd (P+Fe3C共晶)
WL'd WLd =100%
4.30
WFe3C晶
100% 6.69
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温 组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。
ห้องสมุดไป่ตู้
亚共析钢
+ P +P Fe3CIII +P+Fe3CIII
x-0.0218 WP 0.77-0.0218 100%
WFe3CIII
x 6.69
（1-WP）100%
铁碳合金相图
习题讲解
铁碳合金相图
铁碳相图应用
合金相
Fe－Fe3C 平衡相图
平衡组织
铁素体 奥氏体 渗碳体 Fe3C
珠光体 P
莱氏体 Ld、L·d
一次渗碳体 共晶渗碳体 二次渗碳体 共析渗碳体 三次渗碳体
第1章 1.3二元合金与铁碳合金相图练习题
第1章 1.3二元合金与铁碳合金相图练习题1．是非题(1)亚共晶合金的共晶转变温度和过共晶合金的共晶转变温度相同。
( )(2)液态金属和气态都属于流体，因此其结构和气态比较接近。
( )(3)枝晶偏析和比重偏析都能通过均匀化退火来消除。
( )(4)合金是指两种以上的金属元素组成的具有金属特性的物质。
( )(5)铁碳合金室温平衡组织都是由F和P两相组成的，含碳量越高其硬度越高。
( )(6)莱氏体是一种单相组织。
( )(7)在1148°时，碳在奥氏体中溶解度最大，达到2．11％。
( )(8)白口铸铁中碳是以渗碳体的形式存在的，所以其硬度高、脆性大。
( )(9)合金元素使钢的过冷奥氏体转变延缓的原因是合金元素的存在使碳的扩散能力减弱。
( )(10)钢适宜于压力加工成形，而铸铁适宜于铸造成形。
( )(11)合金的基本相包括固溶体、金属间化合物和这二者的机械混合物二大类。
( )(12)马氏体是碳在o—Fe中的过饱和固溶体，由奥氏体直接转变而来，因此，马氏体与转变前的奥氏体含碳量相同。
( )(13)F与P是亚共析钢中室温时的主要组成相。
( )(14) 不论含碳量的高低，马氏体的硬度都很高、脆性都很大。
( )(15) γ→α+β共析转变时温度不变，且三相的成分也是确定的。
( )(16) 在铁碳合金平衡结晶过程中，只有成分为4.3％的铁碳合金才能发生共晶反应。
( )(17) Fe3CI、Fe3CII、Fe3C111的形态和晶格结构均不相同。
( )（18）A是碳溶于γ-Fe中所形成的置换固溶体，具有面心立方晶格。
( )（19）α－Fe 比γ—Fe的致密度小，故溶碳能力较大。
( )(20) 对过共析钢而言，含碳量增加使得过冷奥氏体的稳定性降低。
（）(21) 球化退火主要用于共析及过共析钢的锻、轧件。
（）（22）珠光体向奥氏体的转变过程必须进行晶格的改组和铁、碳原子的扩散。
（）2．选择题(1)具有匀晶型相图的单相固溶体合金( )。
复习思考题(铁碳合金相图)
第三章复习思考题（铁碳合金相图）一．名词解释铁素体、奥氏体、珠光体、莱氏体、高温莱氏体、低温莱氏体、一次渗碳体、二次渗碳体、三次渗碳体、A3线、A cm线、PQ线、渗碳体二．填空题1．碳在奥氏体中的溶解度随温度而变化，在1148℃时溶碳量可达，在727℃时为。
2．铁碳合金相图是表示在情况下，随温度变化的图形。
3．含碳量小于的铁碳合金称为钢，根据室温组织的不同，钢可以分为三类：钢，其组织是；钢，其组织是；钢，其组织是。
4．共析钢当加热后冷却到S点时会发生转变，从奥氏体中同时析出和组成的混合物，称为。
5．分别填出下列组织的符号：奥氏体，铁素体，渗碳体，珠光体，高温莱氏体，低温莱氏体。
6．奥氏体和渗碳体组成的共晶产物称为，其含碳量为，当温度低于727℃时，转变为珠光体和渗碳体，又称为。
7．亚共晶白口铸铁的含碳量为，其室温组织为。
8．铁素体是碳溶入中的固溶体，奥氏体是碳溶入中的固溶体，渗碳体是。
9．工业纯铁、亚共析钢、共析钢、过共析钢、亚共晶白口铁、共晶白口铁、过共晶白口铁在室温下的平衡组织分别是，，，，，，。
10．在Fe-Fe3C相图中，HJB线、ECF线、PSK线分别称为，，。
11．根据含碳量和组织特点，可将铁碳合金分为三大类，分别是，，。
12．渗碳体的塑性，脆性，但高。
13．Fe-Fe3C相图中有个单相区，分别是；有个双相区，分别是。
14．纯铁有三种同素异晶状态，分别是，，。
三．选择题1．铁素体的晶格类型为（）A．面心立方B．体心立方C．密排六方D．复杂的八面体2．奥氏体的晶格类型为（）A．面心立方B．体心立方C．密排六方D．复杂的八面体3．渗碳体的晶格类型为（）A．面心立方B．体心立方C．密排六方D．复杂的八面体4．含碳量1.3%的铁碳合金，在950℃时的组织为（），在650℃时的组织为（）A．珠光体B．奥氏体C．铁素体+珠光体D．珠光体+渗碳体5．铁碳合金相图中ES线，其代号用（）表示，PSK线用代号（）表示。
铁碳合金习题(问题详解解析汇报]
![铁碳合金习题(问题详解解析汇报]](https://img.taocdn.com/s3/m/6804c425195f312b3069a50e.png)
铁碳合金一、填空题1.在铁碳合金基本组织中，奥氏体、铁素体和渗碳体属于单相组织。
珠光体和莱氏体属于两相组织。
2.根据溶质原子在溶剂晶格中的分布情况，固溶体有二种基本类型，它们是置换固溶体和间隙固溶体。
3.根据溶质在溶剂中的溶解情况，置换固溶体可分为无限固溶体和有限固溶体两种。
4.铁素体与渗碳体的机械混合物称为珠光体，渗碳体与铁素体片状相间的组织又称为片状珠光体，在铁素体基体上分布着颗粒状渗碳体的组织又称为粒状珠光体。
5.不同晶体结构的相，机械地混合在一起的组织，叫做固态机械混18 / 30合物，铁碳合金中，这样的组织有珠光体和莱氏体。
6.在铁碳合金基本组织中，铁素体和奥氏体属于固溶体；渗碳体属于化合物；珠光体和莱氏体属于机械混合物。
7.分别填写下列铁碳合金组织的符号：奥氏体A；铁素体F；渗碳体C；珠光体P。
8.铁和碳形成的金属化合物（Fe3C）称为渗碳体、含碳量为6.69%。
9.铁素体在室温时，对碳的溶解度是0.008%，在727℃时溶解度是0.0218%。
10.奥氏体对碳的溶解度，在727℃时溶解度是0.77%，在1148℃时溶解度是2.11%。
11.含碳量小于2.11%的铁碳合金称为钢，钢根据室温显微组织不同，可分为以下三类：19 / 30亚共析钢钢，显微组织为铁素体+珠光体，含碳量围0.0218～0.77%；共析钢钢，显微组织为珠光体，含碳量围0.77%；过共析钢钢，显微组织为珠光体+渗碳体，含碳量围0.77～2.11%。
12.碳在奥氏体中的溶解度随温度而变化，在1148°时溶碳量可达2.11%，在727°时溶碳量可达0.77%。
13.人们常说的碳钢和铸铁即为铁、碳元素形成的合金。
14.20钢在650℃时的组织为铁素体+珠光体；在1000℃时的组织为奥氏体。
15.下图所示Fe—Fe3C状态图各区的组织，分别是：○1奥氏体，○2奥氏体+渗碳体（二次渗碳体），○3铁素体+奥氏体，○4铁素体，○520 / 30铁素体+珠光体，○6珠光体，○7珠光体+渗碳体（二次渗碳体）。
第五章金属学基础第五节铁碳合金相图
第五章金属学基础第五节铁碳合金相图由α-Fe转变为γ-Fe就是属于________。
A.同素异构转变B.共析转变C.共晶转变D.匀晶转变Fe-Fe3C相图就是Fe-C合金相图的一部分,生产中使用的碳钢与铸铁的含碳量不超过________,Fe－Fe3C相图部分就可满足生产上的要求。
A.2、11%B.1、5%C.4、3%D.5%Fe-Fe3C相图就是Fe-C合金相图的一部分,其组元为________。
A.F+AB.F+Fe3CC.Fe+Fe3CD.P+Fe3C当温度在室温至727℃时,α-Fe的体心立方晶格中的溶碳量为________。
A.0、0008%～0、0218%B.0、0008%～0、077%C.0、0218%～0、77%D.0、77%～2、11%当温度在727～1148℃时,γ-Fe的面心立方晶格中的溶碳量为________。
A.0、0008%～0、0218%B.0、0008%～0、077%C.0、0218%～0、77%D.0、77%～2、11%在下列铁的形态中,具有体心立方晶格的就是________。
A.α-FeB.γ-FeC.δ-FeD.α-Fe与δ-Fe在下列铁的形态中,具有面心立方晶格的就是________。
A.α-FeB.γ-FeC.δ-FeD.α-Fe与δ-Fe渗碳体的性能特点就是________。
Ⅰ.硬度高;Ⅱ.硬度低;Ⅲ.强度高;Ⅳ.强度低;Ⅴ.塑性高;Ⅵ.塑性低。
A.Ⅱ+Ⅲ+ⅤB.Ⅰ+ⅤC.Ⅰ+Ⅳ+ⅥD.Ⅰ+Ⅵ碳溶于α-Fe的晶格中形成的固溶体称为________。
A.铁体素B.奥氏体C.渗碳体D.马氏体铁素体的最大的溶碳量为________。
A.0、77%B.0、0008%C.0、0218%D.2、11%在室温时,铁素体的最大的溶碳量为________。
A.0、77%B.0、0008%C.0、0218%D.2、11%在727℃时,铁素体的最大的溶碳量为________。
7章铁碳合金相图习题资料
7章铁碳合金相图习题7章习题1、B 碳溶于γ—Fe的晶格中所形成的固溶体称为_____。
A．铁素体 B．奥氏体 C．马氏体 D．索氏体2、D 对于纯铁来说，由γ—Fe转变为α—Fe是属于_____。
A．共析转变 B．共晶转变 C．等温转变 D．同素异构转变3、A 912℃以下的纯铁的晶体结构是_____。
A．体心方晶格 B．面心立方晶体 C．密排六方晶格 D．体心正方晶格4、B 由液态金属变为固态金属的过程称为_____。
A．凝固 B．结晶 C．再结晶 D．重结5、C 金属的同素异构转变就是金属在固态下发生的_____。
A．结晶 B．凝固 C．重结晶 D ．再结晶6、B 组成合金的元素，在固态下互相溶解成均匀单一的固相称为_____。
A．晶体 B．固溶体 C．化合物 D．共晶体7、 B 碳溶于α—Fe的晶格中形成的固溶体称为_____。
A．奥氏体 B．铁体素 C．渗碳体 D．马氏体8、C 渗碳体的性能特点是_____。
A．硬度低，塑性好 B．硬度高，塑性好 C．硬度高，塑性差 D．硬度低．塑性低9、D 合金中的相结构有_____。
A．固溶体，化合物 B．固溶体，机械混合物C．化合物，机械混合物 D．固溶体。
化合物／机械混合物10、B 珠光体是_____层片状的机械混合物_____。
A．F+A B．F+Fe3C C．A+Fe3C D．P+Fe3C11、D 奥氏体的最大的溶碳量为_____。
A．0．77％ B．>1．0％ C．1．5 ％D．2．11％12、A 渗碳体的形态有多种，在室温的共析钢组织中呈_____。
A．片状 B．网状 C．球状 D．块状13、B 亚共析钢的含碳量为_____。
A．<0．02％ B．<0．77％ C．>0．77％ D．0．77％14、 D 共晶白口铸铁的含碳量为_____。
A．0．02％ B．0．77％ C．2．11％ D．4．3％15、 D 过共析钢的室温平衡组织是_____。
铁碳合金相图相关计算
铁碳合金相图相关图像算式问题整理Gary问答题：图像总结：工业纯铁 亚共析钢 共析钢 过共析钢亚共晶白口铸铁 共晶白口铸铁 过共晶白口铸铁占比计算：1.工业纯铁（<=0.0218%C ）2.亚共析钢（0.0218%~0.77%C ）3IIIFe C 3III++Fe C αγαγαγγααα→→→−−−→−−−→−−−−→3III Fe C 100%6.69xW =⨯3III Fe C 6.69-=1-100%6.69xW W α=⨯3.共析钢（0.77%C ）4.过共析钢（0.77%~2.11%C ）5.亚共晶白口铸铁（2.11%~4.3%C ）6.共晶白口铸铁（4.3%C ）7.过共晶白口铸铁（4.3%~6.69%C ）3IIIFe C P3III++P +P+Fe C αγαγγγααα→→→−−−→−−−→−−−−→P -0.0218100%0.77-0.0218x W =⨯3III Fe C P -100%6.69xW W =⨯⨯（1）3III P Fe C =1--W W W α⨯（）100%P3P F+Fe C γγ→−−−→析（）P 100%W =F 6.69-0.77100%6.69W =⨯3Fe C 0.77100%6.69W =⨯析3IIFe C P3II 3II+Fe C P+Fe C γγγγ→→−−−−→−−−→3Fe C 0.77100%6.690.77x W -=⨯-II 3II P Fe C 6.69(1)100%=100%6.690.77xW W -=-⨯⨯-d 3II L L Fe C L γd L L++L γγγ→→→−−−→−−−→−−−−→P '3II d 3II d Fe C L P+Fe C +L γγ→++−−−→'d dL L 2.11=100%4.30 2.11x W W -=⨯-3Fe C 2.110.77 4.30100%6.690.77 4.30 2.11xW --=⨯⨯--II '3dP Fe C L 6.69-2.11 4.301--=100%6.69-0.77 4.30 2.11xW W W -=⨯⨯-II d L L P'd d 3L L L (P+Fe C )γ→→−−−→−−−→共晶'd dL L =100%W W =3P Fe C 6.69-4.301-=100%6.69W W =⨯晶3I d L Fe C L L P'3I d 3I d 3IL L+Fe C L +Fe C L +Fe C γ→→→−−−−→−−−→−−−→3Fe C 4.30100%6.69 4.30x W -=⨯-I '3dFe C L 6.691100%6.69 4.30xW W -=-=⨯-I计算题：2. 根据图4-117所示二元共晶相图, 试完成:(1) 分析合金I, II的结晶过程, 并画出冷却曲线.(2) 说明室温下合金I, II的相和组织是什么, 并计算出相和组织组成物的相对量.(3) 如果希望得到共晶组织加上相对量为5%的β初的合金, 求该合金的成分.解：合金1 合金2(1) 合金I的冷却曲线参见右图, 其结晶过程如下:1以上, 合金处于液相;1~2时, 发生匀晶转变L→α, 即从液相L中析出固溶体α, L和α的成分沿液相线和固相线变化, 达到2时, 凝固过程结束;2时, 为α相;2~3时, 发生脱熔转变, α→βII.合金II的冷却曲线参见右图, 其结晶过程如下:1以上, 处于均匀液相;1~2时, 进行匀晶转变L→β;2时, 两相平衡共存, ;2~2′ 时, 剩余液相发生共晶转变;2~3时, 发生脱熔转变α→βII.(2) 室温下, 合金I的相组成物为α + β, 组织组成物为α + βII.相组成物相对量计算如下:组织组成物的相对量与相的一致.室温下, 合金II 的相组成物为α + β, 组织组成物为β初 + (α+β). 相组成物相对量计算如下:组织组成物相对量计算如下:(3) 设合金的成分为wB = x, 由题意知该合金为过共晶成分, 于是有：所以, x = 0.52, 即该合金的成分为wB = 0.52. αβ0.900.80100%12%0.900.050.800.05100%88%0.900.05w w -=⨯=--=⨯=-β(α+β)0.800.50100%75%0.900.500.900.80100%25%0.900.50w w -=⨯=--=⨯=-初β0.50100%5%0.900.50x w -=⨯=-初。
《金属学及热处理》第四章复习题
第四章 铁碳合金及Fe-Fe 3C 相图 复习题一、名词解释：1．铁素体：2．渗碳体：3．奥氏体：4．珠光体：5．莱氏体：6．α-Fe ：7．Fe －Fe3C 相图：8．同素异构转变：9．Fe -α、Fe -γ、Fe -δ：（提示：铁在不同的温度范围具有不同的晶体结构，即具有同素异构转变）10． 变态莱氏体：二、填空题：1．根据含碳量和室温组织的不同，钢可分为三种，分别为 、 、 。
2．分别填出下列铁碳合金基本组织的符号，铁素体： ，奥氏体： ，珠光体： ，渗碳体： ，高温莱氏体： ，低温莱氏体： 。
3．在铁碳合金基本组织中属于固溶体的有 ，属于金属化合物的 ，属于机械混合物的有 和 。
4．一块纯铁在912℃发生α-Fe →γ-Fe 转变时，体积将发生 。
5．F 的晶体结构为 ；A 的晶体结构为 。
6．共析成分的铁碳合金室温平衡组织是，其组成相是。
7．用显微镜观察某亚共析钢，若估算其中的珠光体含量为80%，则此钢的碳含量为。
三、判断题：1．所有金属都具有同素异构转变现象。
（）2．碳溶于α-Fe中形成的间隙固溶体，称为奥氏体。
（）3．纯铁在780°C时为体心立方晶格的Feδ。
（）-4．金属化合物的特性是硬而脆，莱氏体的性能也是硬而脆故莱氏体属于金属化合物。
（）5．铁素体的本质是碳在α-Fe中的间隙相。
（）6．20钢比T12钢的碳含量要高。
（）7．在退火状态（接近平衡组织），45钢比20钢的硬度和强度都高。
（）8．在铁碳合金平衡结晶过程中，只有Wc=0.77%的共析钢才能发生共析反应。
（）四、选择题：1．C-相图上的共析线是（），共晶线是（）。
FeFe3a．ABCD；b．ECF；c．HJB；d．PSK。
2．碳的质量分数为（）％的铁碳合金称为共析钢。
a．0.0218%；b．0.77%；c．2.11%；d．4.3%。
3．亚共析钢冷却到PSK线时，要发生共析转变，由奥氏体转变成（）。
a．珠光体；b．铁素体；c．莱氏体。
最新第五章_铁碳相图习题资料
第五章铁碳相图习题参考答案一、解释下列名词答：1、铁素体：奥氏体：渗碳体：珠光体：莱氏体：2、Fe3CⅠ：Fe3CⅡ：Fe3CⅢ：共析Fe3C：共晶Fe3C3、钢：白口铸铁：二、填空题1、常温平衡状态下，铁碳合金基本相有）等个。
2、Fe－Fe3C相图有个单相区，各相区的相分别是。
3、Fe－Fe3C 相图有条水平线，即线，它们代表的反应分别是4、工业纯铁的含碳量为，室温平衡组织为。
5、共晶白口铁的含碳量，室温平衡组织P占，Fe3C共晶占，Fe3CⅡ占%。
6、一钢试样，在室温平衡组织中，珠光体占60%，铁素体占40%，该钢的含碳量为。
7、钢的组织特点是高温组织为，具有良好的性，因而适于成形。
8、白口铸铁的特点是液态结晶都有转变，室温平衡组织中都有，因而适于通过成形。
三、简答题1、为什么γ-Fe 和α- Fe 的比容不同？一块质量一定的铁发生（γ-Fe →α-Fe ）转变时，其体积如何变化？答：2、铁素体（F），奥氏体（A），渗碳体（Fe3C），珠光体（P），莱氏体（Ld）的结构、组织形态、性能等各有何特点？答：3、Fe-Fe3C合金相图有何作用？在生产实践中有何指导意义？又有何局限性？答：⑴4、画出 Fe-Fe 3C 相图，指出图中 S 、C 、E 、P 、N 、G 及 GS 、SE 、PQ 、PSK 各点、线的意义，并标出各相区的相组成物和组织组成物。
答：C ： ： E ： G ： H ： J ： N ： P ： S ： ES 线： GS 线： PQ 线： PSK 线：5、简述 Fe-Fe 3C 相图中三个基本反应：包晶反应，共晶反应及共析反应，写出反应式，标出含碳量及温度。
答：6、亚共析钢、共析钢和过共析钢的组织有何特点和异同点。
答：7、分析含碳量分别为0.60%、0.77%、1.0% 的铁碳合金从液态缓冷至室温时的结晶过程和室温F+F e 3C III912℃图2-13 Fe－Fe3C相图A+F e 3C IIA+FP+FP+F e 3C IIPP+Ld+F e 3C II A+Ld+F e 3C IILdLd′Ld′+F e 3C ILd+F e 3C IL+F e 3C IL+AA0.0218％FKP727℃GQ4.3％C A 0.77％ 2.11％ED1227℃1538℃S VIVIVIIIIII组织。
铁碳合金相图(习题)
铁碳合金相图一、选择题1、铁素体就就是碳溶解在( )中所形成得间隙固溶体。
A、α-FeB、γ－FeC、δ-ＦeD、β－Fe2、奥氏体就就是碳溶解在( )中所形成得间隙固溶体。
ﻫ A、α-Ｆe B、γ-FｅC、δ-FｅＤ、β－Feﻫ３、渗碳体就就是一种（)。
A、稳定化合物B、不稳定化合物C、介稳定化合物D、易转变化合物４、在Fe－Ｆe3C相图中，钢与铁得分界点得含碳量为( )。
A、2％B、2、06% Ｃ、2、11% D、２、2％ﻫ５、莱氏体就就是一种( )。
A、固溶体B、金属化合物Ｃ、机械混合物 D、单相组织金属6ﻫ、在Fe-Fｅ3Ｃ相图中,ES线也称为( ）。
A、共晶线B、共析线C、A３线D、Aｃm线7ﻫ、在Ｆe-Fe3C相图中,ＧＳ线也称为( )。
A、共晶线B、共析线C、A3线D、Acm线8ﻫ、在Ｆe－Fｅ３C相图中，共析线也称为( )。
A、A1线Ｂ、ECF线 C、Acｍ线Ｄ、ＰSK线ﻫ９、珠光体就就是一种( ）。
Ａ、固溶体Ｂ、金属化合物 C、机械混合物Ｄ、单相组织金属10、在铁－碳合金中,当含碳量超过( )以后,钢得硬度虽然在继续增加,但强度却在明显下降。
A、0、８%B、0、9％C、1、0％D、1、１％１1、通常铸锭可由三个不同外形得晶粒区所组成,其晶粒区从表面到中心得排列顺序为( )。
ﻫ A、细晶粒区－柱状晶粒区-等轴晶粒区 B、细晶粒区-等轴晶粒区－柱状晶粒区C、等轴晶粒区-细晶粒区-柱状晶粒区D、等轴晶粒区－柱状晶粒区-细晶粒区1２、在Fｅ-Fe3C相图中,PSK线也称为( )。
Ａ、共晶线B、共析线Ｃ、A3线 D、Aｃm线１３、Fe-Ｆe３C相图中,共析线得温度为（ )。
ﻫＡ、724℃ B、７2５℃ C、726℃Ｄ、727℃1４、在铁碳合金中,共析钢得含碳量为( )。
A、0、６7% Ｂ、０、７7％ C、０、8％D、0、8７％ﻫ二、填空题ﻫ１、珠光体就就是(铁素体）与( 二次渗碳体）混合在一起形成得机械混合物。
材料科学基础-第七章(铁碳合金相图)
δ H
N
B1495℃
1
J
A
L Fe3C Ⅰ
D F
L Fe3C
A
G
FA
E
1148℃
A Fe3C
C
2 3
T
1148℃
L 4.3%
L Ld
S
727℃
F Fe3C
F
Fe
Q
P
K
一次渗碳体
Fe3C
wC（%）
Fe3CⅠ
1~2
A
2~3
A 铁碳合金相图分析 A 3~4 Fe3CⅡ A
A
G 912℃ S
E
727℃
F
0.02%
P
K
P — c在 F 最大溶解度点
Fe Q
0.0008%
wC（%）
6.69%
Fe3C
Q — c在 F 中室温溶解度点
铁碳合金相图分析
重要线
PSK 共析线
ABCD AHJECF
液相线 固相线
HJB 包晶线
ECD 共晶线
A
L
CD
L
L A
液相线的一部分
形状：片、网、条状； 不易受硝酸酒精腐蚀，在显微镜下呈白亮色。
三、Fe-C合金中的基本相 L、Fe3C、γ（A）、α（F）、δ 1、铁素体（α或F） C溶于α-Fe中的间隙固溶体。α-Fe的晶格间隙很小（约0.364Å）， 比C原子半径 （0.77Å）小很多， 故溶C量很小； 在727℃， 最大溶C量为0.0218%， 室温下几乎为0。 因而性能与纯铁相近。属于铁磁相。 2、奥氏体（γ或A） C在γ-Fe中的的间隙固溶体。 γ-Fe的晶格间隙半径为0.535Å，
复习思考题(铁碳合金相图)2014
练习题一．名词解释铁素体奥氏体渗碳体珠光体莱氏体一次渗碳体二次渗碳体A3线A cm线PSK线二．填空题1．碳在奥氏体中的溶解度随温度而变化，在1148℃时溶碳量可达，在727℃时为。
2．铁碳合金相图是表示在情况下，随温度变化的图形。
3．含碳量小于的铁碳合金称为钢，根据室温组织的不同，钢可以分为三类：钢，其组织是；钢，其组织是；钢，其组织是。
4．共析钢当加热后冷却到S点时会发生转变，从奥氏体中同时析出和组成的混合物，称为。
5．分别填出下列组织的符号：奥氏体，铁素体，渗碳体，珠光体，高温莱氏体，低温莱氏体。
6．奥氏体和渗碳体组成的共晶产物称为，其含碳量为，当温度低于727℃时，转变为珠光体和渗碳体，又称为。
7．亚共晶白口铸铁的含碳量为，其室温组织为。
8．工业纯铁、亚共析钢、共析钢、过共析钢、亚共晶白口铁、共晶白口铁、过共晶白口铁在室温下的平衡组织分别是，，，，，，。
9．纯铁有三种同素异晶状态，分别是，，。
10．在Fe-Fe3C相图中，ACD线、ECF线、PSK线分别称为，，。
12．渗碳体的塑性，脆性，但高。
三．选择题1．铁素体的晶格类型为（）A．面心立方B．体心立方C．密排六方D．复杂的八面体2．奥氏体的晶格类型为（）A．面心立方B．体心立方C．密排六方D．复杂的八面体3．渗碳体的晶格类型为（）A．面心立方B．体心立方C．密排六方D．复杂的八面体4．含碳量1.3%的铁碳合金，在950℃时的组织为（），在650℃时的组织为（）A．珠光体B．奥氏体C．铁素体+珠光体D．珠光体+渗碳体5．铁碳合金相图中ES线，其代号用（）表示，PSK线用代号（）表示。
A．A1B．A3C．A0D．A cm6．铁碳合金相图中的共析线是（），共晶线是（）A．ES B．PSK C．ECF D．HJB7．从奥氏体中析出的渗碳体是（），从液相中结晶出的渗碳体为（）A．一次渗碳体B．二次渗碳体C．三次渗碳体D．共晶渗碳体8．奥氏体是（）A．碳在γ- Fe 中的间隙固溶体B．碳在α- Fe 中的间隙固溶体C．碳在α- Fe 中的置换固溶体D．碳在δ- Fe 中的间隙固溶体9．珠光体是一种（）A．单相固溶体B．两相混合物C．Fe 与C 的化合物D．两相固溶体四．判断题1．铁素体的本质是碳在α-Fe 中的置换固溶体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁碳合金相图
一、选择题
1. 铁素体是碳溶解在（）中所形成的间隙固溶体。
A．α-Fe B．γ-Fe C．δ-Fe D．β-Fe
2.奥氏体是碳溶解在（）中所形成的间隙固溶体。
A．α-Fe B．γ-Fe C．δ-Fe D．β-Fe
3.渗碳体是一种（）。
A．稳定化合物 B．不稳定化合物 C．介稳定化合物 D．易转变化合物4.在Fe-Fe3C相图中，钢与铁的分界点的含碳量为（）。
A．2％ B．2.06％ C．2.11％ D．2.2％
5.莱氏体是一种（）。
A．固溶体B．金属化合物 C．机械混合物 D．单相组织金属
6.在Fe-Fe3C相图中，ES线也称为（）。
A．共晶线 B．共析线 C．A3线 D．Acm线
7.在Fe-Fe3C相图中，GS线也称为（）。
A．共晶线 B．共析线 C．A3线 D．Acm线
8. 在Fe-Fe3C相图中，共析线也称为（）。
A．A1线 B．ECF线 C．Acm线 D．PSK线
9.珠光体是一种（）。
A．固溶体 B．金属化合物 C．机械混合物 D．单相组织金属
10.在铁－碳合金中，当含碳量超过（）以后，钢的硬度虽然在继续增加，但强度却在明显下降。
A．0.8％ B．0.9％ C．1.0％ D．1.1％
11.通常铸锭可由三个不同外形的晶粒区所组成，其晶粒区从表面到中心的排列顺序为（）。
A．细晶粒区－柱状晶粒区－等轴晶粒区 B．细晶粒区－等轴晶粒区－柱状晶粒区
C．等轴晶粒区－细晶粒区－柱状晶粒区 D．等轴晶粒区－柱状晶粒区－细晶粒区
12.在Fe-Fe3C相图中，PSK线也称为（）。
A．共晶线 B．共析线 C．A3线 D．Acm线
13.Fe-Fe3C相图中，共析线的温度为（）。
A．724℃ B．725℃ C．726℃ D．727℃
14.在铁碳合金中，共析钢的含碳量为（）。
A．0.67％ B．0.77％ C．0.8％ D．0.87％
二、填空题
1. 珠光体是（铁素体）和（二次渗碳体）混合在一起形成的机械混合物。
2. 碳溶解在（α-F e）中所形成的（固溶体）称为铁素体。
3. 在Fe-Fe3C相图中，共晶点的含碳量为（
4.3% ），共析点的含碳量为（0.77% ）。
4. 低温莱氏体是（珠光体）和（二次渗碳体，一次渗碳体）组成的机械混合物。
5. 高温莱氏体是（奥氏体）和（共晶渗碳体）组成的机械混合物。
6. 铸锭可由三个不同外形的晶粒区所组成，即（细晶粒区），（柱状晶粒区）和心部等轴晶粒区。
7. 在Fe-Fe3C相图中，共晶转变温度是（1148 ），共析转变温度是（ 727 ）。
三、改正题(红色字体为改正后答案)
1. 在Fe-Fe3C相图中,GS斜线表示由奥氏体析出二次渗碳体的开始线，称为A3线。
ES;A cm
2. 在铁碳合金相图中，PSK线是一条水平线（727℃），该线叫共晶线。
共析线
3. 过共析钢缓冷到室温时，其平衡组织由铁素体和二次渗碳体组成。
珠光体
4. 珠光体是由奥氏体和渗碳体所形成的机械混合物，其平均含碳量为0.77%。
铁素体
5. 亚共晶白口铁缓冷到室温时，其平衡组织由铁素体，二次渗碳体和莱氏体组成。
珠光体
6. 在亚共析钢平衡组织中，随含碳量的增加，则珠光体量增加，而二次渗碳体量在减少。
铁素体
7. 过共晶白口铁缓冷到室温时，其平衡组织由珠光体和莱氏体组成。
渗碳体
8. 在铁碳合金相图中，钢的部分随含碳量的增加，内部组织发生变化，则其塑性和韧性指标随之提高。
降低
9. 在铁碳合金相图中，奥氏体在1148℃时，溶碳能力可达4.3%。
2.11%
10.碳溶解在α-Fe中可形成的间隙固溶体称为奥氏体，其溶碳能力在727℃时为0.0218%。
铁素体
11.在铁碳合金相图中，铁素体在727℃时，溶碳能力可达2.11%。
0.0218%
12.在过共析钢中含碳量越多，则其组织中的珠光体量减少，而铁素体量在增多。
二次渗碳体
13.碳溶解在γ-Fe中所形成间隙固溶体称为铁素体，其溶碳能力在727℃时为0.77%。
α-F e
14.亚共析钢缓冷到室温时，其平衡组织由铁素体和二次渗碳体组成。
珠光体
15.奥氏体化的共析钢缓慢冷却到室温时，其平衡组织为莱氏体。
珠光体
16.在铁碳合金相图中，ES线是碳在奥氏体中的溶解度变化曲线，通称A1线。
A cm
四、简答题
1.铁碳合金中基本相有哪几相？室温下的基本相是什么？
答：基本相有液相L高温铁素体相δ、铁素体相α、奥氏体相γ和渗碳体相Fe3C 室温下的基本相是铁素体相α和渗碳体相Fe3C
2.试分析含碳量为0.6%。
铁碳含金从液态冷却到室温时的结晶过程。
答：液相L—L+A---A---α+A—P+α
3.试分析含碳量为1.2%铁碳合金从液体冷却到室温时的结晶过程。
答：液相L—L+A---A—A+ Fe3C II ------P+ Fe3C II
4.结合Fe-Fe3C相图指出A1、A3和Acm代表哪个线段，并说明该线段表示的意思。
答：
A1 PSK 共析线
A3 GS 自A中开始析出F的临界温度线
Acm ES 碳在A中的固溶线
5.简述碳钢中碳含量变化对机械性能的影响。
答：略
6.写出铁碳相图上共晶和共析反应式及反应产物的名称。
答： P74页
7.在Fe—Fe3C相图上空白处填写上组织。
略
8.简述Fe—Fe3C相图应用是在哪些方面？略
答：
五、计算题
1.二块钢样，退火后经显微组织分析，其组织组成物的相对含量如下：
第一块：珠光体占40%，铁素体60%。
第二块：珠光体占95%，二次渗碳体占5%。
试问它们的含碳量约为多少？（铁素体含碳量可忽略不计）
W(P)= =40% 可得X
2.已知铁素体的σb=180-230MPa，δ=30%-50%，HB=50-80；珠光体的σb=770MPa，δ=20%-35%，
HB=180；,试计算45钢的硬度,抗拉强度和伸长率。
W(P)=
W(α)= 1- W(P)
其余步骤略
3.室温下45钢（含碳量0.45%）中铁素体和珠光体的相对重量百分比。
解：由杠杆定理有Q p=（0.45-0.0008）/(0.77-0.0008)×100%=58.4%
则Qα=100%-58.4%=41.6%
4.某锅炉钢板，图纸要求用20钢制作。
显微组织观察发现，组织中珠光体的量占30%，问钢板是
否符合图纸要求。
（20钢含碳量范围为0.17-0.23%）
W(P)=
5. 用Pb-Sb合金制造轴瓦，要求其组织在共晶体上分布有10%Sb作硬质点，
试求该合金的成分和硬度，（Pb-Sb合金相图如下所示，纯Pb的硬度为HB=3，纯Sb的硬度为
HB=30）。
温度℃
↑
252℃
Pb 11.1 Sb Sb,%→
Pb-Sb合金相图
设Sb含量为X %
W=
11.1 10011.1
X-
-
=10%
X=19.9 其余略0.450.0218
0.770.0218
-
-
0.0218
0.770.0218
X-
-。
