简析滚动轴承故障诊断方法及要点
滚动轴承故障分析方法
滚动轴承故障分析方法（转载）滚动轴承的监测诊断技术有很多种，如振动信号分析诊断、声发射诊断、油液分析诊断、光纤监测诊断等，它们各具特点，其中振动信号分析诊断技术应用最为广泛。
滚动轴承的振动信号分析故障诊断方法可分为简易诊断法和精密诊断法两种。
简易诊断的目的是初步判断被列为诊断对象的滚动轴承是否出现了故障；精密诊断的目的是要判断在简易诊断中被认为出现了故障的轴承的故障类别及原因。
滚动轴承故障的简易诊断法在利用振动对滚动轴承进行简易诊断的过程中，通常是要测得的振值（峰值、有效值等）与预先给定的某种判定标准进行比较，根据实测{TodayHot}的振值是否超出了标准给出的界限来判断轴承是否出现了故障，以决定是否需要进一步进行精密诊断。
因此，判定标准就显得十分重要。
用于滚动轴承简易诊断的判断标准可大致分为三种：（1）绝对判定标准：是用于判断实测振值是否超限的绝对量值。
（2）相对判定标准：是对轴承的同一部位定期进行振动检测，并按时间先后进行比较，以轴承无故障的情况下的振值为标准，根据实测振值与该基准振值之比来进行诊断的标准。
（3）类比判定标准：是岁若干同一型号的轴承在相同的条件下在同一部位进行振动检测，并将振值相互比较进行判断的标准。
绝对判定标准是在规定的检测方法的基础上制定的标准，因此必须注意其适用频率范围，并且必须按规定的方法进行振动检测。
适用于所有轴承的绝对判定标准是不存在的，因此一般都是兼用绝对判定标准、相对判定标准和类比判定标准，这样才能获得准确、可靠的诊断结果。
振动信号简易诊断法包括振幅值诊断法、波形因数诊断法、波峰因数诊断法、概率密度诊断法和峭度系数诊断法。
滚动轴承故障的精密诊断法通过对滚动轴承实施简易诊断发现有故障后，应进一步{HotTag}对其进行精密诊断，即通过振动信号的频率分析，判断故障的类别和原因。
滚动轴承的振动频率成分十分丰富，既含有低频成分，又含有高频成分，而且每一种特定的故障都对应有特定的频率成分。
滚动轴承故障及其诊断方法
滚动轴承故障及其诊断方法
滚动轴承是一种很常见的机械元件，广泛用于工业和消费市场，用于
转动机械装置的旋转部件。
它们的主要功能是支撑和稳定轴，允许轴在指
定的位置和方向上旋转，以及在转动时减少摩擦和重复负载。
滚动轴承可
以在各种不同类型的机械设备中找到，例如汽车，风能发电机，摩托车，
电机，空调，电气箱等。
滚动轴承可以长期高效工作，但如果不适当地维护和维修它，可能会
导致故障。
常见的滚动轴承故障包括损坏，轴承旋转变慢，轴承外壳发热，内部损坏，轴键变形，低速磨擦，扭矩问题等。
解决这些问题的关键是找
出故障的根本原因，并根据现场条件采取正确的解决方案。
要有效诊断滚动轴承故障，可以采用以下方法。
1.检查外壳：检查轴承外壳表面，以及固定螺丝和轴承挡圈是否松动、弯曲或破损。
检查底座是否正确安装，轴是否紧固，以及轴承应用的负载
是否正确。
2.状态检查：检查轴承内部和外壳的温度，查看是否有油漆和碳垢，
并检查轴承内部有无异响和异常磁性。
3.拆卸检查：仔细检查轴承内部的轴承衬套、滚珠和圆柱滚道，查看
是否有损坏、磨损或异物。
滚动轴承故障诊断实例
滚动轴承故障诊断实例
滚动轴承故障诊断实例可以包括以下几种情况：
1. 声音异常：当滚动轴承出现故障时，可能会出现异常的噪音，如嘶嘶声、刮擦声或者咔咔声等。
这种情况下，可以通过听觉判断故障的类型和位置。
噪音一般源于滚珠或滚道表面的损伤或者磨损。
2. 振动异常：故障的滚动轴承会导致轴承运行不稳定，产生过大的振动。
可以通过振动传感器来检测振动的频率和幅度，进而判断故障的严重程度和位置。
振动异常可能是由于轴承内部松动、滚子损伤或滚道不平整等问题引起的。
3. 温度异常：滚动轴承运行时，由于磨擦和摩擦产生的热量，轴承温度会有所上升。
但是，如果滚动轴承的温度明显高于正常值，可能表明存在故障。
可以通过红外测温仪或接触式温度计来测量轴承的温度，判断是否存在异常。
4. 润滑问题：滚动轴承需要得到正确的润滑以保持正常运行。
如果滚动轴承出现故障，润滑不足或者污染等问题，会导致滚动轴承的寿命缩短。
可以通过观察润滑脂或润滑油的颜色、黏度以及滚动轴承周围是否有渗漏等来判断润滑是否正常。
上述实例中的故障诊断需要依靠专业的设备和工具，同时需要具备相应的专业知识和经验，建议请专业人士进行诊断和修复。
滚动轴承故障及其诊断方法
而一旦有了压痕，压痕引起的冲击载荷会进一步引起附近 表面的剥落。
这样，载荷的累积作用或短时超载就有可能引起轴承塑性 变形。
1滚动轴承异常的基本形式
(4).腐蚀
润滑油、水或空气水分引起表 面锈蚀（化学腐蚀）
轴承内部有较大的电流通过造 成的电腐蚀
2.3 滚动轴承的振动及其故障特征
2. 幅值域中的概率密度特征 滚动轴承正常时和
发生剥落损伤时的轴 承振动信号的幅值概 率密度分布如图。
轴承振动的概率密度分布
从图中可以看出，轴承发生剥落时，幅值分布的幅 度广，这是由于存在剥落的冲击振动。这样，从概率 密度分布的形状，就可以进行异常诊断。
3 滚动轴承故障诊断方法
2.2 滚动轴承的特征频率
➢ 为分析轴承各部运动参数，先做如下假设： (1)滚道与滚动体之间无相对滑动； (2)每个滚道体直径相同，且均匀分布在内外滚道之间 (3)承受径向、轴向载荷时各部分无变形；
方法： 研究出不承受轴向力时轴承缺陷特征频率，进而，推导出 承受轴向力时轴承缺陷特征频率
1. 不承受轴向力时 轴承缺陷特征频率
d Dm
)
fr
滚动轴承的特征频率
➢ (3) 轴承内外环有缺陷时的特征频率：
➢ 如果内环滚道上有缺陷时，则Z个滚动体滚过该缺陷时的
频率为
fi
f Bi Z
1 (1 2
d Dm
) frZ
➢ 如果外环滚道上有缺陷时，则Z个滚动体滚过该缺陷时的
频率为
fo
f Bo Z
1 (1 2
d Dm
)
f
r
Z
➢ (4) 单个滚动体有缺陷时的特征频率：如果单个有缺陷的 滚动体每自传一周只冲击外环滚道（或外环）一次，则其 相对于外环的转动频率为

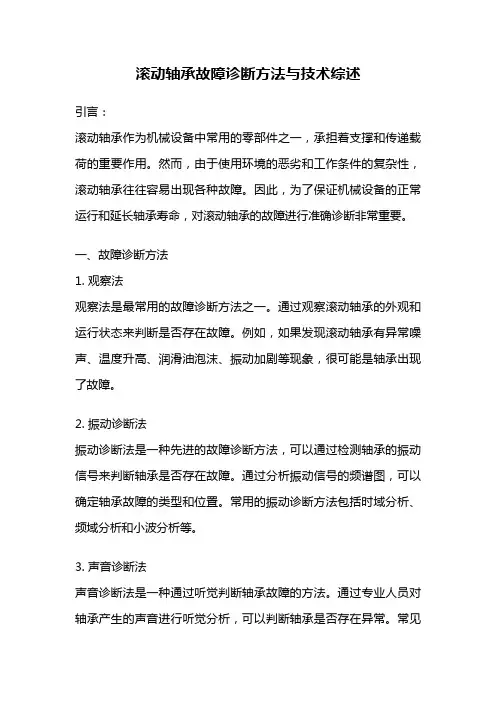

滚动轴承故障诊断方法与技术综述
滚动轴承故障诊断方法与技术综述引言：滚动轴承作为机械设备中常用的零部件之一，承担着支撑和传递载荷的重要作用。
然而，由于使用环境的恶劣和工作条件的复杂性，滚动轴承往往容易出现各种故障。
因此，为了保证机械设备的正常运行和延长轴承寿命，对滚动轴承的故障进行准确诊断非常重要。
一、故障诊断方法1. 观察法观察法是最常用的故障诊断方法之一。
通过观察滚动轴承的外观和运行状态来判断是否存在故障。
例如，如果发现滚动轴承有异常噪声、温度升高、润滑油泡沫、振动加剧等现象，很可能是轴承出现了故障。
2. 振动诊断法振动诊断法是一种先进的故障诊断方法，可以通过检测轴承的振动信号来判断轴承是否存在故障。
通过分析振动信号的频谱图，可以确定轴承故障的类型和位置。
常用的振动诊断方法包括时域分析、频域分析和小波分析等。
3. 声音诊断法声音诊断法是一种通过听觉判断轴承故障的方法。
通过专业人员对轴承产生的声音进行听觉分析，可以判断轴承是否存在异常。
常见的轴承故障声音包括金属碰撞声、摩擦声和振动声等。
4. 热诊断法热诊断法是一种通过测量轴承的温度来判断轴承故障的方法。
由于轴承在故障状态下会产生摩擦热，因此轴承的温度可以间接反映轴承的工作状态。
通过测量轴承的温度分布，可以判断轴承是否存在异常。
二、故障诊断技术1. 模式识别技术模式识别技术是一种基于机器学习的故障诊断技术，可以根据轴承的振动信号和声音信号等特征，通过训练模型来识别轴承的故障类型。
常用的模式识别技术包括支持向量机、神经网络和决策树等。
2. 图像诊断技术图像诊断技术是一种通过图像处理和分析来判断轴承故障的技术。
通过对轴承的外观图像进行特征提取和分类，可以实现对轴承故障的自动诊断。
常用的图像诊断技术包括边缘检测、纹理分析和目标识别等。
3. 声音信号处理技术声音信号处理技术是一种通过对轴承声音信号进行滤波、频谱分析和特征提取等处理，来判断轴承故障的技术。
通过对声音信号的频谱图和时域图进行分析，可以判断轴承故障的类型和位置。
滚动轴承的故障诊断
滚动轴承的故障诊断一、滚动轴承的常见故障滚动轴承是转动设备中应用最为广泛的机械零件，同时也是最容易产生故障的零件。
据统计，在使用滚动轴承的转动设备中，大约有30%的机械故障都是由于滚动轴承而引起的。
滚动轴承的常见故障形式有以下几种。
1. 疲劳剥落（点蚀）滚动轴承工作时，滚动体和滚道之间为点接触或线接触，在交变载荷的作用下，表面间存在着极大的循环接触应力，容易在表面处形成疲劳源，由疲劳源生成微裂纹，微裂纹因材质硬度高、脆性大，难以向纵深发展，便成小颗粒状剥落，表面出现细小的麻点，这就是疲劳点蚀。
严重时，表面成片状剥落，形成凹坑；若轴承继续运转，将形成大面积的剥落。
疲劳点蚀会造成运转中的冲击载荷，使设备的振动和噪声加剧。
然而，疲劳点蚀是滚动轴承正常的、不可避免的失效形式。
轴承寿命指的就是出现第一个疲劳剥落点之前运转的总转数，轴承的额定寿命就是指90%的轴承不发生疲劳点蚀的寿命。
2. 磨损润滑不良，外界尘粒等异物侵入，转配不当等原因，都会加剧滚动轴承表面之间的磨损。
磨损的程度严重时，轴承游隙增大，表面粗糙度增加，不仅降低了轴承的运转精度，而且也会设备的振动和噪声随之增大。
3. 胶合胶合是一个表面上的金属粘附到另一个表面上去的现象。
其产生的主要原因是缺油、缺脂下的润滑不足，以及重载、高速、高温，滚动体与滚道在接触处发生了局部高温下的金属熔焊现象。
通常，轻度的胶合又称为划痕，重度的胶合又称为烧轴承。
胶合为严重故障，发生后立即会导致振动和噪声急剧增大，多数情况下设备难以继续运转。
4. 断裂轴承零件的裂纹和断裂是最危险的一种故障形式，这主要是由于轴承材料有缺陷和热处理不当以及严重超负荷运行所引起的；此外，装配过盈量太大、轴承组合设计不当，以及缺油、断油下的润滑丧失也都会引起裂纹和断裂。
5. 锈蚀锈蚀是由于外界的水分带入轴承中；或者设备停用时，轴承温度在露点以下，空气中的水分凝结成水滴吸附在轴承表面上；以及设备在腐蚀性介质中工作，轴承密封不严，从而引起化学腐蚀。
滚动轴承故障诊断分析全解
滚动轴承故障诊断分析全解
滚动轴承是机械设备中的重要元件，也是故障率最高的构件。
其突发的故障可能会严重影响机械设备的正常运行，即使是轻微的故障，也会降低设备的使用寿命。
因此，对滚动轴承的故障进行及时诊断和维修，是确保轴承的正常运行的关键。
本文将对滚动轴承故障诊断进行全面阐述，以便于有助于轴承的可靠运行。
一般来讲，滚动轴承的故障可以归结为以下几类：
(1)疲劳损坏:由于长期的使用，滚动轴承中的滚动体和锥形齿轮等内部零件可能会因疲劳而损坏，最终导致轴承的故障;
(2)腐蚀破坏:由于设备运行时的温度、湿度及磨损较大，滚动轴承容易受到空气、油品及其他化学性腐蚀剂的作用，从而造成内部零件的磨损;
(3)水分侵入:滚动轴承组装后，如果存在漏油现象，则滚动轴承内部容易污染，从而导致滚动体及锥形齿轮等内部零件受损;
(4)润滑油工作性能不佳:润滑油在机械设备运行时，若由于品质或温度等原因，润滑油的性能不佳，轴承容易受到损坏;
(5)安装不良:滚动轴承安装后，若没有正确地调整轴的负荷和动转瞬间，将会对轴承组件产生振动和噪音，从而导致故障。
滚动轴承故障诊断
滚动轴承故障诊断滚动轴承故障诊断初步1、故障原因滚动轴承的早期故障是滚⼦和滚道剥落、凹痕、破裂、腐蚀和杂物嵌⼊。
即主要故障形式：疲劳剥落、磨损、塑性变形、锈蚀、断裂、胶合、保持架损坏。
产⽣主要原因包括搬运粗⼼、安装不当、不对中、轴承倾斜、轴承选⽤不正确、润滑不⾜或密封失效、负载不合适以及制造缺陷。
2、频谱和波形特征滚动轴承它是由内圈、外圈、滚动体和保持架四部分组成。
当滚动体和滚道接触处遇到⼀个局部缺陷时，就有⼀个冲击信号产⽣。
缺陷在不同的元件上，接触点经过缺陷的频率是不相同的，这个频率就称为滚动轴承的特征频率。
滚动轴承的故障特征频率的数值⼀般在⼏赫兹到⼏百赫兹之间，在频谱图中的1000Hz以内的低频区域轴承故障特征频率如下：1、滚动轴承故障特征频率（外圈静⽌）式中：Z——滚动体个数fr——转频（Hz）D——轴承节径（mm）d——滚动体直径（mm）α——接触⾓（1）滚动轴承内圈故障特征频率（2）滚动轴承外圈故障特征频率（3）滚动轴承滚动体特征频率（4）滚动轴承保持架特征频率2、滚动轴承故障特征频率的计算经验公式：⼆、滚动轴承故障诊断的要素滚动轴承由内圈、外圈、滚动体和保持架四部分组成，每个轴承部件对应⼀个轴承故障特征频率。
滚动轴承的故障频率分布有⼀个明显的特点，往往在低频和⾼频两个频段内都有表现。
所以在频率分析时，可以选择在这两个频段进⾏分析。
根据滚动轴承的故障形式在频域中的表现形式，将整个频域分为三个频段，既⾼频段、中频段和低频段。
l ⾼频阶段指频率范围处于2000－5000Hz 的频段，主要是轴承固有频率，在轴承故障的早期，⾼频段反映⽐较敏感；中频阶段指频率范围处于800－1600Hz 的频段，⼀般是由于轴承润滑不良⽽引起碰磨产⽣的频率范围；l 低频阶段指频率范围处于0－800Hz 的频段，基本覆盖轴承故障特征频率及谐波；在⾼频段和低频段中所体现的频率是否为轴承故障频率，还要通过其他⽅法进⾏印证加以确认。
滚动轴承故障诊断方法与技术综述
滚动轴承故障诊断方法与技术综述滚动轴承是机械设备中常见的一种元件，其作用是在旋转运动中支撑轴与轴承座之间的转动。
然而，由于长时间的使用或者操作不当，滚动轴承可能会出现故障，导致设备运行不稳定甚至完全停止工作。
因此，对滚动轴承的故障进行及时的诊断是非常重要的。
滚动轴承故障的诊断方法与技术可以分为传统的诊断方法和基于智能化技术的诊断方法。
传统的滚动轴承故障诊断方法主要包括观察法、听诊法和振动分析法。
观察法是最简单直观的一种诊断方法，通过观察滚动轴承的外观是否有异常情况，如颜色变化、表面磨损、断裂等，来判断其是否存在故障。
然而，此方法只适用于故障较为明显的情况，对于隐蔽性较强的故障无法有效判断。
听诊法是通过听取滚动轴承工作时产生的声音来判断其是否存在异常情况。
例如，当滚动轴承出现磨损或损坏时，会产生噪音，通过听诊器可以准确地判断故障的类型和程度。
然而，此方法需要专业的听诊仪器和经验丰富的技术人员，对于一般使用者来说并不容易操作。
振动分析法是一种常用的滚动轴承故障诊断方法，它通过对滚动轴承振动信号的分析来判断其是否存在故障。
滚动轴承在正常工作时会产生一定的振动，当滚动轴承出现故障时，振动信号会发生变化。
通过对滚动轴承振动信号的频谱分析、时域分析和幅值分析，可以准确地判断滚动轴承的故障类型和严重程度。
基于智能化技术的滚动轴承故障诊断方法包括人工智能、模式识别和机器学习等。
这些技术可以通过对滚动轴承振动信号进行大数据分析，利用模型和算法来自动识别故障类型和预测故障发生的概率。
相比于传统的诊断方法，基于智能化技术的方法具有更高的准确性和效率。
在实际应用中，滚动轴承故障的诊断通常是综合应用多种方法和技术。
例如，可以先通过观察法和听诊法初步判断滚动轴承是否存在故障，再通过振动分析法进行进一步的诊断，最后利用基于智能化技术的方法对故障进行确认和预测。
滚动轴承故障的诊断是保证设备正常运行的关键之一。
无论是传统的诊断方法还是基于智能化技术的方法，都需要经验丰富的技术人员进行操作和分析。
滚动轴承的故障诊断
滚动轴承的故障诊断摘要：滚动轴承是机械设备中最常见的零部件，其性能与工况的好坏直接影响到与之相联的转轴以及安装在转轴上的齿轮乃至整个机器设备的性能。
研究滚动轴承的失效机理，保证设备的长期安全稳定运行，均有现实的意义。
关键词：滚动轴承；故障；振动；诊断一、振动信号简易诊断法１．振幅值诊断法这里所说的振幅值指峰值XP、均值X（对于简谐振动为半个周期内的平均值，对于轴承冲击振动为经绝对值处理后的平均值）以及均方根值（有效值）Xrms。
这是一种最简单、最常用的诊断法，它是通过将实测的振幅值与判定标准中给定的值进行比较来诊断的。
峰值反映的是某时刻振幅的最大值，因而它适用于像表面点蚀损伤之类的具有瞬时冲击的故障诊断。
另外，对于转速较低的情况（如300r/min以下），也常采用峰值进行诊断。
均值用于诊断的效果与峰值基本一样，其优点是检测值较峰值稳定，但一般用于转速较高的情况（如300r/min以上）。
均方根值是对时间平均的，因而它适用于像磨损之类的振幅值随时间缓慢变化的故障诊断。
２．波形因数诊断法波形因数定义为峰值与均值之比（XP/X ）。
该值也是用于滚动轴承简易诊断的有效指标之一。
如图3-1所示，当XP/X 值过大时，表明滚动轴承可能有点蚀；而XP/X 小时，则有可能发生了磨损。
３．波峰因数诊断法波峰因数定义为峰值与均方根值之比（XP/Xrms）。
该值用于滚动轴承简易诊断的优点在于它不受轴承尺寸、转速及载荷的影响，也不受传感器、放大器等一、二次仪表灵敏度变化的影响。
该值适用于点蚀类故障的诊断。
通过对XP/Xrms值随时间变化趋势的监测，可以有效地对滚动轴承故障进行早期预报，并能反映故障的发展变化趋势。
当滚动轴承无故障时，XP/Xrms，为一较小的稳定值；一旦轴承出现了损伤，则会产生冲击信号，振动峰值明显增大，但此时均方根值尚无明显的增大，故XP/Xrms增大；当故障不断扩展，峰值逐步达到极限值后，均方根值则开始增大，XP/Xrms逐步减小，直至恢复到无故障时的大小。
一种滚动轴承故障诊断方法
一种滚动轴承故障诊断方法
1滚动轴承故障诊断
滚动轴承是机械设备中重要的传动部件，在滚动轴承故障的情况下，设备的传动可能会随之中断，从而影响整机性能和使用寿命。
因此，滚动轴承的故障诊断是重要的工作，不仅能及早定位轴承故障部位，能够使轴承更好地服务于机械设备，而且能够有效降低修理费用。
2诊断方法
1）观察法：观察滚动轴承外部结构，例如轴承类型、外观形象；检测机械设备安装稳定性，是否出现变形游动等；排查轴承内外侧机械运行振动；听取轴承单元及装置部件运行时发出的视听声音及旋转状态等。
2）实地检测法：根据观察记录的情况，进行实际测量和分析，检查轴承表面、端面，游隙，同时可以进行内部温度测量；
3）特高频波法：采用特高频波技术进行实际检测，检测轴承运转噪声，积碳检测，轴承内部温度和游隙，定位轴承故障部位；
4）量子分析法：根据滚动轴承的摩擦特性，进行量子分析，可以有效分析滚动轴承的故障表现，能够实现较高的故障定位和分析效果。
3总结
以上是滚动轴承故障诊断的方法，选择合适的方法对滚动轴承进行正确的故障诊断是非常重要的，综合运用以上方法可以充分发挥各自的优势，从而获得更高的故障诊断效果。
此外，滚动轴承的定期检测和维护也是很有必要的，在实际应用中时刻注意轴承的状态，能够利用最少的费用达到最佳的使用状态。
滚动轴承常见故障及故障程度诊断方法
滚动轴承常见故障及故障程度诊断方法滚动轴承是一种常见的机械传动部件，广泛应用于各种设备和机器中。
然而，由于长期的运转和使用，滚动轴承可能会出现各种故障。
及早诊断并解决这些故障，可以提高设备的工作效率和寿命。
下面将介绍一些常见的滚动轴承故障以及相应的故障程度诊断方法。
1.磨损故障：磨损是滚动轴承最常见的故障之一、它可能是由于振动、超负荷、不当润滑或外部杂质等因素引起的。
磨损故障的特点是滚道、轴承座和滚珠表面的磨损或变形。
在诊断方面，可以使用肉眼观察滚道和滚珠表面的磨损情况，并通过手感判断是否存在磨损故障。
2.疲劳故障：疲劳是滚动轴承的另一种常见故障。
它通常是由高载荷、频繁起停、轴向冲击或轴承内部结构缺陷等因素引起的。
疲劳故障的特点是滚珠或滚道出现裂纹或剥落。
在诊断方面，可以使用显微镜观察滚珠和滚道表面的裂纹或剥落情况，或者进行动态振动分析以检测是否存在疲劳故障。
3.温升故障：温升是滚动轴承的常见故障之一，通常是由于不当润滑、过高的润滑脂粘度、轴承过紧或过松、内部结构问题等因素引起的。
温升故障的特点是轴承运行时温度升高。
在诊断方面，可以使用红外热像仪测量轴承温度，或使用测温仪对轴承不同部位进行温度测量，以判断是否存在温升故障。
4.噪声故障：噪声是滚动轴承常见的故障之一，通常是由于轴承松动、滚珠损坏、滚子不对中、不正确的润滑或外部冲击等因素引起的。
噪声故障的特点是轴承运行时产生噪声。
在诊断方面，可以使用听诊器或声音分析仪对轴承的运行声音进行监测和分析，以判断是否存在噪声故障。
5.润滑故障：滚动轴承的润滑是保证轴承正常运行的重要因素，不当的润滑可能会导致轴承故障。
润滑故障的特点是润滑油脂污染、量不足或过多、润滑脂分解或硬化等。
在诊断方面，可以通过观察润滑油脂的颜色、质地和气味来判断是否存在润滑故障。
除了上述常见的滚动轴承故障，还有一些其他故障，如过载、轴向偏移、振动等。
对于这些故障，可以使用适当的仪器和设备，如振动测量仪、位移传感器等进行诊断和监测。
滚动轴承的故障机理与诊断
温度诊断法
总结词
通过测量轴承的温度变化，判断轴承的工作状态是否正常。
详细描述
温度诊断法是一种间接的滚动轴承故障诊断方法。通过在轴承座或轴承端盖上安装温度传感器，监测轴承的工作 温度，可以判断轴承的工作状态是否正常。如果温度过高或温差过大，可能表明轴承存在故障，如润滑不良、摩 擦过大等。
04
滚动轴承故障诊断实例
实例一：振动诊断法的应用
01
总结词
振动诊断法是通过监测滚动轴 承的振动信号来判断其运行状
态的方法。
02
详细描述
振动诊断法具有非破坏性、实 时性等优点，通过分析振动信 号的频率、幅值和波形等信息 ，可以识别滚动轴承的故障类 型和位置，以及评估故障的严
重程度。
03
总结词
振动诊断法需要使用专业的振 动测量仪器，如振动分析仪或 频谱分析仪，对滚动轴承进行
促进智能化发展
随着工业4.0和智能制造的推进，对设备的监测和故障诊断要求越来越高。滚动轴承的故 障机理与诊断研究有助于推动设备智能化的发展，提高生产效率和产品质量。
对未来研究的建议
01
加强跨学科合作
滚动轴承的故障机理与诊断涉及多个学科领域，如机械工程、材料科学
、信号处理等。建议加强跨学科合作，综合运用各学科的理论和方法，
其在实践中的可行性和效果。
THANKS
声学诊断法
要点一
总结词
通过测量轴承的声学信号，分析其频率和幅值等信息，判 断轴承的故障类型和程度。
要点二
详细描述
声在 轴承座或轴承端盖上安装声学传感器，采集轴承的声学信 号，然后分析这些信号的频率和幅值等信息，可以判断轴 承是否存在故障以及故障的类型和程度。常见的故障类型 包括轴承内圈、外圈和滚动体的故障等。声学诊断法的优 点是可以在线监测轴承的工作状态，但受环境噪声影响较 大。
简析滚动轴承故障诊断方法及要点
简析滚动轴承故障诊断方法及要点滚动轴承是应用最为广泛的机械零件质疑，同时，它也是机器中最容易损坏的元件之一。
许多旋转机械的故障都与滚动轴承的状态有关。
据统计，在使用滚动轴承的旋转机械中，大约有30%的机械故障都是由于轴承而引起的。
可见，轴承的好坏对机器工作状态影响极大。
通常，由于轴承的缺陷会导致机器产生振动和噪声，甚至会引起机器的损坏。
而在精密机械中（如精密机床主轴、陀螺等），对轴承的要求就更高，哪怕是在轴承上有微米级的缺陷，都会导致整个机器系统的精度遭到破坏。
最早使用的轴承诊断方法是将听音棒接触轴承部位，依靠听觉来判断轴承有无故障。
这种方法至今仍在使用，不过已经逐步使用电子听诊器来替代听棒以提高灵敏度。
后来逐步采用各式测振仪器、仪表并利用位移、速度或加速度的均方根值或峰峰值来判断轴承有无故障。
这可以减少对设备检修人员的经验的依赖，但仍然很难发现早期故障。
滚动轴承在设备中的应用非常广泛，滚动轴承状态好坏直接关系到旋转设备的运行状态，尤其在连续性大生产企业，大量应用于大型旋转设备重要部位，因此，实际生产中作好滚动轴承状态监测与故障诊断是搞好设备维修与管理的重要环节。
我们经过长期实践与摸索，积累了一些滚动轴承实际故障诊断的实用技巧。
一、滚动轴承故障诊断的方式及要点：对滚动轴承进行状态监测和故障诊断的实用方法是振动分析。
实用中需注意选择测点的位置和采集方法。
要想真实准确反映滚动轴承振动状态，必须注意采集的信号准确真实，因此要在离轴承最近的地方安排测点，在电机自由端一般有后风扇罩，其测点选择在风扇罩固定螺丝有较好监测效果。
另外必须注意对振动信号进行多次采集和分析，综合进行比较。
才能得到准确结论。
二、滚动轴承正常运行的特点与实用诊断技巧：我们在长期生产状态监测中发现，滚动轴承在其使用过程中表现出很强的规律性，并且重复性非常好。
正常优质轴承在开始使用时，振动和噪声均比较小，但频谱有些散乱，幅值都较小，可能是由于制造过程中的一些缺陷，如表面毛刺等所致。
滚动轴承的故障及诊断技术
滚动轴承的频谱分析
2、诊断思路
高频段 是否有 能量堆 积或峰 群出现
有：存 在早期 故障
无：没 有早中 期故障
在低频段出现轴承 的通过频率
通过频率的峰值增 大，故障恶化
滚动轴承的频谱分析
3、理论依据
1）轴承疲劳后，加速度谱图上出现高频峰群。
2）确认故障特征频率处有峰，表明存在该种故 障，若还有明显的倍频成分，表明故障严重。
• 确认外圈故障特征频率n f0处有峰，表明外 圈有故障。
• 确认内圈故障特征频率n fi处有峰，还有间 隔为1×的边频，表明内圈存在故障。
• 确认滚动体故障特征频率n zfb处有峰，还有 边频，边带间隔为保持架故障特征频率，表 明滚动体有故障。
滚动轴承的频谱分析
4、滚动轴承的故障频谱特征
第 一 阶 段 第 二 阶 段 第 三 阶 段 第 四 阶 段
测点4在高频段无能量堆积，且加速度幅值 很小。这说明测点4处的滚动轴承目前正处 在正常状态。
诊断（4）频域分析
从测点3轴向及测点4水平方向的速度幅值 谱可看出，出现了转轴旋转频率 25Hz(1450/60)及其倍频。并且基本上高次 谐波的幅值大于转频。这是典型的平行不 对中故障特征。
测点2轴向加速度时域波形，存在着冲击现 象。幅值谱图在高频段有能量堆积并有较 高的峰值。这说明电机侧测点2处滚动轴承 可能存在这着中期故障。
单位:m/s2
测试方向 水平方向 垂直方向
10月28日 19.7 15.2
12月9日 34.6 46.6
12月19日 46.0 38.6
ห้องสมุดไป่ตู้
12月27日 11.6 9.80
趋势图与趋势分析
• 频率范围大约是500-2000Hz，末期固有频率附 近出现边频。旁波振幅的大小相对于轴承损坏 频率的谐波是非常重要的指标。
滚动轴承常见故障及诊断
滚动轴承常见故障及诊断2007/08/04 11:41来源：《工程机械与维修》作者：肖军滚动轴承的故障类型大致有6种，即：腐蚀、摩擦、过热、烧伤、磨损、疲劳剥落等。
其中，磨损和疲劳剥落是最常见的故障形式。
故障诊断的方法有：转矩测定法、转速测定法、温度测定法、油分析法、振动法等。
其中，振动法适用性强，效果好，测试信号处理简单直观，使用最广泛。
1．故障识别运转中的检查项目有轴承的滚动声、振动、温度等，主要识别方法如下：(1)噪声识别这需要有丰富的经验，应尽量由专人进行这项工作。
用听音器或听音棒贴在外壳上可清楚地听到轴承的声音，也可采用测声器对运转轴承的滚动声的大小及音质进行检测，分辨出不同的故障。
轴承噪声主要有以下几种：①固有噪声。
这是滚动轴承本身具有的一种噪声，属正常噪声。
特点：轴承旋转时发出的一种平稳、连续的声音，声音较小；转速变化时，其主频率不变。
②装配误差产生的噪声。
③滚道噪声。
轴承在转动时产生随机脉动滚道噪声，是轴承噪声的主要成分。
特点：滚道噪声会随着滚道和滚动体加工精度的提高而降低。
④滚动噪声。
滚子轴承容易产生滚动噪声。
特点：主要发生在滚动体进入、退出承载区的时刻；润滑剂性能不好或黏度极大时最容易产生；滚子轴承只承受径向力，径向游隙比较大时容易产生。
⑤保持架噪声。
产生原因：滚动体和保持架、保持架与引导面之间的滑动摩擦，以及保持架与滚动体发生相互撞击而发出的噪声。
特点：具有周期性；当采用滚动体引导保持架时，这种运动的不稳定性更加严重，深沟球轴承的冲压保持架较薄，径向、轴向的刚度较低，整体稳定性差，轴承高速旋转时，因弯曲变形而产生自激振动，发出“蜂鸣声”。
⑥夹杂物噪声。
大约14%的轴承过早损毁是污染所致，外部杂质进入轴承工作面引起非周期性振动和噪声。
特点：随机性强，特别是小型轴承对此很敏感。
⑦伤痕噪声。
据统计，16%的轴承过早损毁是由于安装不当或没有使用适当的安装工具。
特点：转速不变，噪声频率不变；转速降低，周期变长。
滚动轴承故障诊断分析
滚动轴承故障诊断分析滚动轴承是机械设备中常见的关键部件之一，其工作状态直接关系到设备的稳定性和可靠性。
因此，对滚动轴承的故障诊断分析具有重要的意义。
本文将从滚动轴承的故障类型、故障诊断方法等方面进行详细分析，并给出相应的解决方案。
首先，滚动轴承的故障类型主要有疲劳、磨损、锈蚀、杂质和润滑不良等几种。
疲劳是滚动轴承最常见的故障类型之一、当滚动轴承在长期高速运转或负荷过重的情况下，会引起轮廓形状的改变，从而导致疲劳断裂。
对于这种故障，可以通过定期检查和维护来延长轴承的使用寿命。
磨损是指滚动轴承在摩擦和磨削的作用下，导致轴承零件表面的材料损失。
主要有磨损、磨粒和烧伤等。
对于这种故障，可以通过增加润滑剂的使用量、选择合适的润滑剂和改善润滑条件来解决。
锈蚀是指滚动轴承在潮湿环境下，由于润滑不良或长期闲置等原因，轴承表面产生氧化而导致的故障。
对于这种故障，应注意轴承的密封和润滑条件，及时更换润滑剂和防护涂层，确保轴承的正常运转。
杂质是指滚动轴承中的异物，如尘埃、粉末、金属屑等。
这些杂质会导致轴承卡死、摩擦增大等故障。
对于这种故障，应定期清洗和更换润滑剂，保持滚动轴承的清洁。
润滑不良是滚动轴承的故障的主要原因之一、轴承在运转时，需要有足够的润滑剂来减小摩擦和磨损。
如果润滑不良，会导致轴承失效。
对于这种故障，应定期检查润滑剂的使用情况和润滑条件，进行必要的维护和更换。
其次，滚动轴承的故障诊断方法主要有故障模式识别、振动分析和声学诊断等。
故障模式识别是根据滚动轴承故障表现的各种特征，进行故障模式的分类和判断。
通过对轴承工作状态的观察和记录，可以对轴承的故障模式进行准确识别，为后续的维修提供参考。
振动分析是通过对滚动轴承振动信号的采集和分析，来判断轴承的工作状态。
不同的故障模式会产生独特的振动信号，通过对这些信号的频谱分析和时域分析，可以准确诊断出轴承的故障类型和程度。
声学诊断是通过对滚动轴承工作时产生的声音进行分析和判断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简析滚动轴承故障诊断方法及要点
滚动轴承是应用最为广泛的机械零件质疑，同时，它也是机器中最容易损坏的元件之一。
许多旋转机械的故障都与滚动轴承的状态有关。
据统计，在使用滚动轴承的旋转机械中，大约有30%的机械故障都是由于轴承而引起的。
可见，轴承的好坏对机器工作状态影响极大。
通常，由于轴承的缺陷会导致机器产生振动和噪声，甚至会引起机器的损坏。
而在精密机械中（如精密机床主轴、陀螺等），对轴承的要求就更高，哪怕是在轴承上有微米级的缺陷，都会导致整个机器系统的精度遭到破坏。
最早使用的轴承诊断方法是将听音棒接触轴承部位，依靠听觉来判断轴承有无故障。
这种方法至今仍在使用，不过已经逐步使用电子听诊器来替代听棒以提高灵敏度。
后来逐步采用各式测振仪器、仪表并利用位移、速度或加速度的均方根值或峰峰值来判断轴承有无故障。
这可以减少对设备检修人员的经验的依赖，但仍然很难发现早期故障。
滚动轴承在设备中的应用非常广泛，滚动轴承状态好坏直接关系到旋转设备的运行状态，尤其在连续性大生产企业，大量应用于大型旋转设备重要部位，因此，实际生产中作好滚动轴承状态监测与故障诊断是搞好设备维修与管理的重要环节。
我们经过长期实践与摸索，积累了一些滚动轴承实际故障诊断的实用技巧。
一、滚动轴承故障诊断的方式及要点：
对滚动轴承进行状态监测和故障诊断的实用方法是振动分析。
实用中需注意选择测点的位置和采集方法。
要想真实准确反映滚动轴承振动状态，必须注意采集的信号准确真实，因此要在离轴承最近的地方安排测点，在电机自由端一般有后风扇罩，其测点选择在风扇罩固定螺丝有较好监测效果。
另外必须注意对振动信号进行多次采集和分析，综合进行比较。
才能得到准确结论。
二、滚动轴承正常运行的特点与实用诊断技巧：
我们在长期生产状态监测中发现，滚动轴承在其使用过程中表现出很强的规律性，并且重复性非常好。
正常优质轴承在开始使用时，振动和噪声均比较小，但频谱有些散乱，幅值都较小，可能是由于制造过程中的一些缺陷，如表面毛刺等所致。
运动一段时间后，振动和噪声维持一定水平，频谱非常单一，仅出现一、二倍频。
极少出现三倍工频以上频谱，轴承状态非常稳定，进入稳定工作期。
继续运行后进入使用后期，轴承振动和噪声开始增大，有时出现异音，但振动增大的变化较缓慢，此时，轴承峭度值开始突然达到一定数值。
我们认为，此时轴承即表现为初期故障。
这时，就要求对该轴承进行严密监测，密切注意其变化。
此后，轴承峭度值又开始快速下降，并接近正常值，而振动和噪声开始显著增大，其增大幅度开始加快，当振动超过振动标准时(如ISO2372标准)，其轴承峭度值也开始快速增大，当既超过振动标准，而峭度值也超过正常值(可用峭度相对标准)时，我们认为轴承已进入晚期故障产，需及时检修设备，更换滚动轴承。
轴承表现出晚期故障特征到出现严重故障(一般为轴承损坏如抱轴、烧伤、沙架散裂、滚道、珠粒磨损等)时间大都不超过一周，设备容量越大，转速越快，其间隔时间越短。
因此，在实际滚动轴承故障诊断中，一旦发现晚期故障特征，应果断判断轴承存在故障，尽快安排检修。
三、滚动轴承异常运行特点及诊断技巧：
现在由于假冒伪劣轴承难免会进入企业和设备，而这些流动轴承造成的严重故障往往是突发的，灾难性的。
如轴承保持架突然断裂、轴承内外圈突燃断裂等，这些故障将造成转子抱轴，重者导致转子或设备报废。
近几年我们在实际中经常遇到此类情况。
因此，在实际监测与诊断中，必须尽快诊断出滚动轴承状态好坏，并及时更换伪劣轴承，避免大事故发生。
我们在大量的此类事故中，也积累了一些实用技巧，就是此类轴承在安装后运行初期，监测其振动状态，并进行频谱分析。
我们发现轴承在运行初期，其频谱有其独特特点，即设备工频一般不占主要成份。
但振动总值不大，用振动标准(如ISO2372标准)判断振动是合格的。
此时，就要引起我们警惕，这种状态即表现为轴承部件存在缺陷等，其失效往往非常快而且非常突然。
上例即在测完此图后两小时转子抱轴。
在诊断这些假冒伪劣轴承故障时，要注意多积累平时优质轴承在设备上正常运行的频谱和振动时域情况，便于在出现此类异常频谱时能及时判断出轴承故障，避免设备事故。
四、实用的滚动轴承快速诊断技巧：
我们在实际状态监测中，往往只需判断滚动轴承好坏，能用多长时间，而精密分析及诊断中诊断轴承某个部位故障往往实用性不大。
实用中精密诊断由于受工况等因素影响，时常找不出滚动轴承对应的特征频率。
虽然近几年发展出的小波分析与快速共振动解调分析技术比较准确，但所需设备投入较大，还需进行较多分析，现场故障诊断人员一般较少应用。
我们在实用诊断上采取有量纲参数与无量纲参数结合判断进行轴承快速故障诊断，即采用频谱分析中频率振动速度，结合轴承峭度值进行综合诊断。
当两个条件均超过标准时，我们判断轴承存在故障。
这种判断方法经过三年的实践，证明对滚动轴承的故障诊断是非常实用的。
判断快速、准确，准确率超过90%。
诊断出来的轴承基本上均处于后期故障阶段，具有非常好的经济效益。
另外，当监测到滚动轴承低频振动非常大的时候，排除机组不对中、不平衡、结构松动、基础共振结构性因素后，即使无滚动轴承特征频率，应果断判断滚动轴承故障进行检修。
五、实用的滚动轴承频谱分析与诊断技巧：
现在数据采集器使用已比较普遍。
但在实用中注意一下技巧。
对于振动不大，轴承峭度不大，频谱复杂的振动信号，在现场难以判断有无故障情况时，我们将振动信号采集回来，传到计算机进行精密分析。
此时，先进行常规分析，检查振动速度频谱和轴承峭度是否接近标准，而后用功率谱考察振动能量是否超标，若功率谱不大，观察频谱中各种频率成份。
若谱线对应频率工频整倍，则应着重查找机组结构方面的故障；若为工频分数倍，出现较多小数位频率，则应着重查找轴承牲频率，若有，则轴承存在的故障，若无，排除其它部件故障后需引起警惕，加强监测。
实际发现许多振动不超标，而出现轴承故障事例。
一旦出现轴承特征频率或接近轴承特征频率频谱，则应判断轴承存在故障，而后根据幅值大小，可作趋势分析或安排检修。
