抽油杆打捞筒
抽油杆打捞筒用于打捞油、套管内断落的抽 油杆本体。
规格 型号
CLT-58 × 22 CLT-58 × 18 CLT-58 × 15 CLT-58 × 14 CLT-114 × 23 CLT-114 × 20 CLT-114 × 17
可退式组合捞筒
•用途
可退组合捞筒ZLT—T系列结构简单,可通过改变卡瓦实现不 同直径尺寸落鱼的打捞。打捞施工中,可实现鱼顶冲洗以及打捞 后密封洗井。在打捞负荷过大,落鱼无法捞出时可退出打捞。
通过更换引鞋可实现在7"、9 5/8"套管内的打捞。
•技术参数(见下页)
规格型号
ZLT-T114 ×60 ZLT -T114 × 53 ZLT -T114 × 48 ZLT -T114 × 43 ZLT -T114 × 38 ZLT -T114 × 33 ZLT -T114 × 27 ZLT -T114 × 20 ZLT -T114 × 17 ZLT -T114 × 73 ZLT -T114 × 70 ZLT -T114 × 65 ZLT -T114 × 60 ZLT -T117 × 89 ZLT -T117 × 86 ZLT -T117 × 83 ZLT -T117 × 80 ZLT -T117 × 77 ZLT -T117 × 75
井下打捞工具2

2
钻头尺寸 /mm 266.70292.10 298.45317.50 320.68333.38 342.90-362 368.30-381 406.40 431.8-444.5 470-494.4 牙轮尺寸/mm 牙轮最大高度 137.71 155.60 160.33 178.60 187.72 205.00 208.40 223.04 牙轮最大外径 181.77 202.00 215.50 223.83 243.68 257.18 283.76 290.50
三、工 作 原 理
反循环打捞篮是利用工具的特殊结构,造成钻井液在井底
的局部反循环作用,将井底碎物冲入篮内而进行打捞的工具。
反循环打捞篮结构的组合要根据落物的形状、大小及地层
的软硬等因素来选配篮筐和铣鞋,必须做到使落物能进入篮筐。 如果井下落物是牙轮,就可参照表2所给的牙轮钻头的牙轮尺 寸来选择打捞篮。
86 95 121 105 156 159 178 219 244 340
引锥 直径 (mm)
48 59 59 83 95 102 144 184 210 298
落鱼尺寸 (mm) 钻杆
73.0 88.9 88.9 146 159 178 203
钻铤
油管
60.3 73.0 73.0 88.9 88.9 101.6 101.6
反
循
环
打
捞
篮
一、简
1、用途
介
反循环打捞篮主要用于捞取井底较小落物,如钻头牙轮、牙齿、手工工具 及碎铁等等。它在打捞作业时,可在井底形成局部反循环,落物被冲到打捞篮内。它 是清理井底的有效工具。 2、结构 反循环打捞篮主要由接头、喇叭口、钢球、上水眼、筒体、下水眼、打捞篮和铣鞋
井下作业小修特殊井打捞工具的研究和应用

井下作业小修特殊井打捞工具的研究和应用随着我国石油勘探和开发的不断深入,越来越多的油井进入了老化期和小修期,需要进行井下作业的特殊维修。
在这个过程中,井下打捞工具的研究和应用显得格外重要。
本文将介绍井下作业小修特殊井打捞工具的研究和应用情况。
一、井下打捞工具的种类井下打捞工具主要包括:井口手摇打捞器、井口电动打捞器、井口液压打捞器、井下渗滤液切断器、井下抽关装置、井下割管器、井下清洗器、井下防逃装置等。
1. 井口手摇打捞器:是一种简单易用的井下打捞工具,主要由手柄、滑轮和绳索组成,操作者通过手摇滑轮,使绳索上的工具下降到需要修理的井底。
2. 井口电动打捞器:是一种电动卷扬机,通过电动机带动卷扬机升降绳索,降低了人力消耗,提高了井口打捞效率。
3. 井口液压打捞器:是一种利用液压系统升降井下工具的设备,通过液压缸驱动,提高了降低和升高的速度和力。
4. 井下渗滤液切断器:是用来切断水平井段渗滤液的设备,采用特殊的结构和切断机构,可以对井下渗滤液进行精确的切断操作。
5. 井下抽关装置:是一种用于关闭井下钻井管道的设备,可以防止井下释放的油气外泄。
6. 井下割管器:是一种用于切断井下管道的设备,可以对井下管道进行精确的切断操作,方便后续的维修和更换。
7. 井下清洗器:是一种用于清洗井下井筒的设备,可以清除井下井筒中的沉积物和杂物,保持井下井筒的清洁。
二、井下打捞工具的研究井下作业小修特殊井打捞工具的研究一直是石油行业的重点之一。
近年来,国内外的研究机构和企业纷纷开展了井下打捞工具的研究工作,取得了一系列创新成果。
1. 井下打捞工具的结构优化:一些研究机构对井下打捞工具的结构进行了优化设计,使其更加紧凑、轻便和操作方便。
井下电动打捞器的电动机和卷扬机进行了一体化设计,减少了设备的体积和重量,提高了携带和使用的便利性。
2. 井下打捞工具的力学分析:针对井下打捞工具在使用过程中可能遇到的各种力学问题,一些研究机构进行了相关的力学分析,为井下打捞工具的设计、使用和维护提供了理论基础。
石油工程技术 井下作业 抽油杆打捞工具:三球打捞器

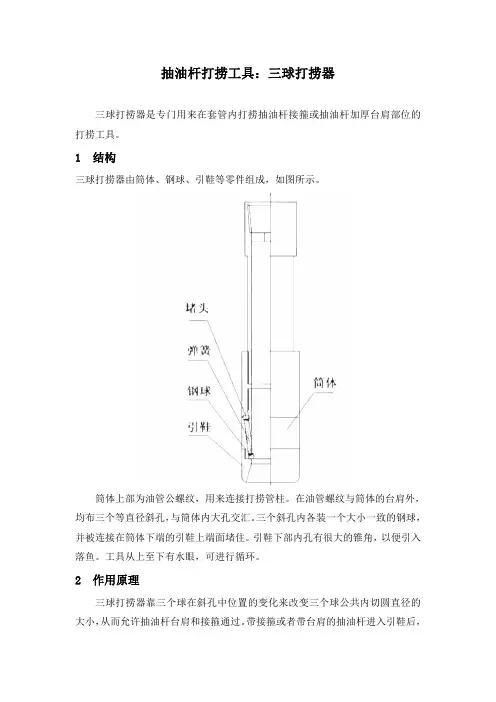

抽油杆打捞工具:三球打捞器
三球打捞器是专门用来在套管内打捞抽油杆接箍或抽油杆加厚台肩部位的打捞工具。
1结构
三球打捞器由筒体、钢球、引鞋等零件组成,如图所示。
筒体上部为油管公螺纹,用来连接打捞管柱。
在油管螺纹与筒体的台肩外,均布三个等直径斜孔,与筒体内大孔交汇。
三个斜孔内各装一个大小一致的钢球,并被连接在筒体下端的引鞋上端面堵住。
引鞋下部内孔有很大的锥角,以便引入落鱼。
工具从上至下有水眼,可进行循环。
2作用原理
三球打捞器靠三个球在斜孔中位置的变化来改变三个球公共内切圆直径的大小,从而允许抽油杆台肩和接箍通过。
带接箍或者带台肩的抽油杆进入引鞋后,
接箍或者台肩推动钢球沿斜孔上升,三个球形成的内切圆逐渐增大。
待接箍或台肩通过三个球后,三个球依其自重沿斜孔回落,停靠在抽油杆本体上。
上提钻具,抽油杆台肩或接箍因尺寸较大无法通过而压在三个球上,斜孔中的三个钢球有斜孔的作用下,给落物以径向夹紧力,从而抓住落鱼。
3操作方法与注意事项
3.1操作方法
3.1.1将三球打捞器连接在工具管柱的最下端。
3.1.2直接下井,待通过鱼头后,再缓慢上提。
若指重表比原悬重增加,说明抓住落鱼。
3.1.3起钻。
3.2、注意事项
3.2.1三球打捞器入井前必须通井。
3.2.2检查工具外径尺寸,三球活动情况并涂机油润滑。
4维修保养
4.1每次用完后,拆卸清洗,尤其对三个斜孔内要清洗,擦干净,不得有泥饼、结蜡、油污等杂物。
4.2涂油脂,放阴干处保存。
石油工程技术 井下作业 其他打捞工具

其他打捞工具1磁力打捞器1.1用途磁力打捞器是用来打捞在钻井、修井作业中掉入井里的钻头巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。
对于能进行正反循环的磁力打捞器,尚可打捞小件非磁性落物。
1.2基本结构磁力打捞器的种类很多,根据基本结构可以分为正循环型强磁、高强磁打捞器和局部反循环型强磁、高强磁打捞器。
1.2.1正循环型强磁、高强磁打捞器:这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成,如图1所示。
图1正循环磁力打捞器1—上接头;2—压盖;3—壳体;4—磁钢;5—芯铁;6—隔磁套;7—平鞋;8—磨铣鞋;9—引鞋1.2.2局部反循环型强磁、高强磁打捞器:这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成,如图2所示。
图2反循环磁力打捞器1—上接头;2—钢球;3—打捞杯;4—压盖;5—壳体;6—磁钢;7—芯铁;8—隔磁套;9—引鞋1.3工作原理以一定形状和体积的磁钢(永磁、电磁)制成磁力打捞器,其引鞋下端经磁场作用会产生很大的磁场强度。
由于磁钢的磁通路是同心的,因此磁力线呈辐射状并集中在靠近打捞器下端面的中心处,可以把小块铁磁性落物磁化吸附在磁极中心,实现打捞。
电磁材料制成的打捞器在入井前须通电磁化,可在20h内有效。
1.4技术规范常用磁力打捞器技术规范见表1。
表1常用磁力打捞器技术规范序号规格型号外径mm接头螺纹使用规范及性能参数吸力N适应温度℃适应井眼mmA B1QCLT-86AQCLT-86B86NC26(2A10)36001000≤210φ95~1082QCLT-F100AQCLT-F100B100NC31(210)55001700φ108~1373QCLT-F114AQCLT-F114B114NC31(210)65002000φ120~1404QCLT-F175AQCLT-F175B175NC8(310)180005000φ184~216注:表中A为高强磁打捞器系列,B为强磁打捞器系列。
井下作业打捞工具简明工作原理

公锥工作原理:当公锥进入打捞落物内孔后,加适当的钻压,并转动钻具,迫使打捞丝扣挤压吃入落鱼内壁进行造扣。
当所造之扣能承受一定的拉力和扭矩时,可以采用上提或倒扣的办法将落物全部或部分捞出。
母锥工作原理:母锥工作原理与公锥相同,均依靠打捞丝扣在钻具压力与扭矩作用下,吃入落物外壁造扣,将落物捞出。
就造扣机理而言,属挤压吃入,不产生切屑。
滑块卡瓦打捞矛工作原理:当矛杆与卡瓦进入鱼腔之后,卡瓦依靠自重向下滑动,卡瓦与斜面产生相对位移,卡瓦齿面与矛杆中心线距离增加,使其打捞尺寸逐渐加大,直至与鱼腔内壁接触为止。
上提矛杆时,斜面向上运动所产生的径向分力,迫使卡瓦咬入落物内壁,抓住了落物。
接箍捞矛工作原理:接箍捞矛实质上是一种内外螺纹的对扣打捞。
为了能使接箍捞矛进入接箍,卡瓦沿纵向开了若干个槽,每个槽间便是一个卡瓦片,依其弹性变形进入接箍母扣中。
又靠芯轴和卡瓦内外锥面贴合后的径向胀力,保持对扣后的连接性能,从而抓住落鱼。
可退式打捞矛工作原理:1、打捞自由状态下圆卡瓦外径略大于落物内径。
当工具进入鱼腔时,圆卡瓦被压缩,产生一定的外胀力,使卡瓦贴紧落物内壁。
随芯轴上行和提拉力的逐渐增加,芯轴、卡瓦上的锯齿形螺纹相互吻合,卡瓦产生径向力,使其咬住落鱼实现打捞。
2、退出一旦落鱼卡死,无法捞出需退出捞矛时,只要给芯轴一定的下击力,就能使圆卡瓦与芯轴的内外锯齿形螺纹脱开,再正转钻具2~3圈,圆卡瓦与芯轴产生相对位移,促使圆卡瓦沿芯轴锯齿形螺纹向下运动,直至圆卡瓦与释放环上端面接触为止,上提钻具,即可退出落鱼。
卡瓦打捞筒工作原理:当工具的引鞋引入落鱼之后,下放钻具,落鱼将卡瓦上推,压缩弹簧,使卡瓦脱开筒体锥孔上行并逐渐分开,落鱼进入卡瓦,此时卡瓦在弹簧力作用下被压下,将鱼顶抱住,并给鱼顶以初夹紧力。
上提钻具,在初夹紧力作用下,筒体上行,卡瓦、筒体内外锥面贴合,产生径向夹紧力,将落鱼卡住,提钻即可捞出。
对于不同直径的落鱼,只要在筒体许可的情况下更换不同的卡瓦,即可打捞不同尺寸的落鱼。
石油工程技术 井下作业 打捞工具:磁力打捞器

打捞工具:磁力打捞器1用途磁力打捞筒是用来打捞在钻井、修井作业中掉入井里的钻头、巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。
对于能进行正反循环的磁力打捞器,尚可打捞小件非铁磁性落物。
磁力打捞器的种类很多,按其工作性能分为强磁打捞器和高强磁打捞器,按其可循环的方向分为正、反循环磁力打捞器。
2结构磁力打捞器分为强磁和高强磁两种类型,但结构没有区别,只是磁钢的材料不同。
2.1正循环型强磁、高强磁打捞器这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成,如图1-1所示。
图1-1正循环磁力打捞器1-上接头;2-压盖;3-壳体;4-磁钢;5-芯铁;6-隔磁套;7-平鞋;8-铣磨鞋;9-引鞋上接头上部是钻杆扣或其他型式的螺纹,用以连接钻杆或其它打捞管柱及钢丝绳等,下部与壳体连接在一起。
上接头从上至下有水眼。
壳体内装有压盖、磁钢、芯铁和隔磁套,最下端连接引鞋。
引鞋有三种结构形式:平鞋、引鞋和铣磨鞋。
如图1-1所示,引鞋的内孔中有一台肩,把隔磁套、芯铁、磁钢压住。
压盖和隔磁套上有若干个轴向小孔,壳体与磁钢间有较大的环形空间,作为循环通道。
2.2局部反循环型强磁、高强磁打捞器这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成,如图1-2所示。
图1-2反循环磁力打捞器1-上接头;2-钢球;3-打捞杯;4-压盖;5-壳体;6-磁钢;7-芯铁;8-隔磁套;9-平鞋上接头上部是钻杆扣或者其他型式的螺纹,用以连接钻杆或其他管柱。
上接头与壳体焊接在一起。
壳体上部焊着一个打捞杯,其上端有锥形孔,钢球坐放在这里,成为一个单向阀,堵塞上部泥浆进入杯腔的通道。
杯腔(窝穴)与工具外部相通。
杯体外表面与壳体之间有环形空间,在其最下端有十余个小斜孔。
壳体内有压盖、磁钢、芯铁。
中间是水眼,直通杯内。
由此可见,当钢球坐放在锥孔上时,循环泥浆沿杯体外部的环形空间,经小斜孔流向井底,形成强大的旋流,又经压盖、磁钢、芯铁的水眼进入杯腔,从四个大孔泄出工具体外,返出地面,这样构成了局部反循环作用。
石油工程技术 井下作业 打捞工具:活页式捞筒

打捞工具:活页式捞筒1用途活页式捞筒又名活门式捞筒,用来在大的环形空间里打捞鱼顶为带台肩或接箍的小直径杆类落物,如完整的抽油杆,带台肩和带凸缘的井下仪器等。
2结构活页式捞筒由上接头、活页总成、筒体组成。
如图所示。
2.1上接头上部为钻杆螺纹连接钻柱,下部呈筒形并有细牙内螺纹与筒体相接。
2.2筒体的上端面上安装着活页总成。
2.3活页总成由活页座、活页卡板、扭力弹簧、销轴组成。
2.4活页座焊在筒体上端面,与活页卡板上的凸缘插装在一起,一个销轴从活页座和活页卡板上的小孔穿过。
2.5活页卡板被扭力弹簧压在筒体上端面。
2.6活页卡板除凸缘外,中间还开一个宽度稍大于落鱼接箍下端管柱直径的长形口。
2.7筒体的下端为锥形喇叭口,便于引进落鱼。
3作用原理鱼顶为接箍的落鱼引入筒体后,顶开活页卡板,活页卡板绕销轴转动。
当接箍通过卡板后,在扭力弹簧的作用下卡板自动复位,接箍以下管柱正好进入活页卡板的开口里。
上提工具,接箍卡在活页卡板上,实现打捞。
4技术规范序号规格型号外形尺寸mm接头螺纹代号使用性能及参数备注接箍mm抽油杆in工作井眼in1HYLT16φ95×500NC26(2A10)385/841/2可换筒体2HYLT19φ105×500NC31(210)423/45-51/2可换筒体3HYLT22φ114×500NC31(210)467/851/2可换筒体4HYLT25φ140×500NC31(210)55165/8可换筒体5HYLT25φ148×500NC31(210)55175操作方法5.1地面全面检查各处螺纹,逐一连接上紧。
检查活页卡板能否自由活动,弹簧能否使活页卡板自动复位,卡板开口尺寸与落鱼尺寸是否相同。
最好能用与落物相同的试件进行试验。
5.2下钻至鱼顶上1-2m,开泵洗井,慢转慢放使引鞋入鱼。
下放时应注意观察指重表悬重变化,如有轻微变化,应立即停止下放,上提钻具,当悬重增加,说明已捞获,可以提钻。
井下工具详细介绍

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩内外组合钩活齿钩。
钻井打捞工具介绍

钻井打捞工具介绍一.公锥公锥是一种从管体内部打捞管状物的工具。
因此,要求被打捞的管状落物要有一定的抗破损强度。
第二,鱼顶的端面和管子内径基本要规则,以便公锥能顺利进入鱼顶。
公锥常用于打捞钻铤的水眼、钻杆接头的水眼、钻杆加厚部分的水眼以及井下特殊工具的水眼部分,带接箍的油管等。
公锥有1:12(高强度公锥,没有排屑槽,锯齿螺纹);1:16;1:24;1:32几种锥度,打捞直管落物应尽量选择1:24或1:32锥度小一些的公锥。
(一)使用公锥下井前必须注意以下几点:1.掌握鱼顶所处井眼段的井眼直径,鱼顶以下钻具的压缩距等。
公锥搬运时严禁摔打,紧扣时防折伤。
2.掌握鱼顶的内径和最大外径。
3.公锥尺寸,包括:水眼、造扣部分最小直径、最大直径、有效扣长,接头最大直径。
丝扣是否完好,检查一下丝扣强度,以不缺不卷为好。
4.公锥造扣部位必须在尖端以后的100㎜以上。
5.分析当鱼顶和公锥在井眼内直径上相反方向各自都绝对靠边时,公锥尖端是否能进入鱼顶水眼内。
6.复杂井段打捞最好使用原钻具结构。
7.根据井内钻具被卡的情况以及被卡后,卡点以上钻具自由段的长度,确定是否使用安全接头,如果打捞钻铤必须使用安全接头。
8.使用安全接头,必须清洁丝扣,分件清洗,掌握对扣和卸扣圈数。
9.准确计算鱼顶方入和造扣方入。
如果井内情况允许和必要时,可下相应尺寸的钻头探鱼顶后再进行打捞。
(二)公锥入井的操作1. 紧公锥接头扣时,接头距转盘面越近越好,避免折伤公锥丝杆,造成井下事故复杂化。
2.下钻要慢,防止井内突然遇阻折断公锥(尤其带有下击器的钻具)。
3.下钻完调试好方入,卸去井口回压凡尔(最好方入调在方钻杆的中部)4.接方钻杆开泵循环,在鱼顶以上0.3~0.5米大排量冲洗鱼顶10-20分钟。
5.掌握并记录开泵时悬重,停泵时悬重。
开泵时上提摩阻悬重,下放时摩阻悬重;停泵时上提摩阻悬重和下放时摩阻悬重。
6.下放钻具探鱼顶A.在有把握公锥绝对能进入鱼顶水眼时,可低排量(记下泵压)开着泵静放探鱼顶。
井下打捞工具2

瓦
打
捞
矛
一、简
介
1、用途:可退式卡瓦打捞矛是一种结构简单、强度高,从落鱼内径进行打捞的工具。 主要用于打捞钻杆、油管、套管等钻具。 2、结构 可退式打捞予主要有芯轴,卡瓦释放环,引鞋等组成,如图
二、规
型号
格
接头尺寸 螺纹
NC26 2 7/8 REG NC38 NC31 NC50 NC50
外径 (mm)
1333.75
146.84 153.20 162.72 158.67
508.00
558.80 609.60 660.40
241.30
265.90 2777.80 312.34
282.60
256.00 369.00 367.90
四、 其
他
类
型
1、喷射吸入式反循环打捞篮
① 这种工具与其它的反循环打
捞工具的作用原理基本相同, 所不同的是没有钢球和球座, 而是在上接头的下端安装一个 喷嘴,这样不但增加了反循环 排量,而且使环空钻井液更容 易流入内筒,提高了打捞效率。
三、工 作 原 理
反循环打捞篮是利用工具的特殊结构,造成钻井液在井底
的局部反循环作用,将井底碎物冲入篮内而进行打捞的工具。
反循环打捞篮结构的组合要根据落物的形状、大小及地层
的软硬等因素来选配篮筐和铣鞋,必须做到使落物能进入篮筐。 如果井下落物是牙轮,就可参照表2所给的牙轮钻头的牙轮尺 寸来选择打捞篮。
2
钻头尺寸 /mm 266.70292.10 298.45317.50 320.68333.38 342.90-362 368.30-381 406.40 431.8-444.5 470-494.4 牙轮尺寸/mm 牙轮最大高度 137.71 155.60 160.33 178.60 187.72 205.00 208.40 223.04 牙轮最大外径 181.77 202.00 215.50 223.83 243.68 257.18 283.76 290.50
石油工程技术 井下作业 锥类打捞工具

锥类打捞工具按结构特点,打捞类工具可以分为锥类、矛类、筒类、钩类、篮类和其他类等六类。
1公锥1.1用途公锥是一种专门从油管、钻杆、套铣管、封隔器、配水器、配产器等有孔落物的内孔进行造扣打捞的工具。
这种工具对于带接箍的管类落物打捞成功率较高。
公锥与正、反螺纹钻杆及其他工具配合使用,可实现不同的打捞工艺。
1.2基本结构公锥是长锥形整体结构,由接头和打捞螺纹两部分组成。
如图1所示。
图1公锥结构示意图1—上接头;2—锥体上接头有与钻杆相连接的螺纹,有正反螺纹标志槽,便于归类和识别。
公锥有水眼。
锥类工具最重要的部分是打捞螺纹,常用的螺纹锥度为1:16。
老式公锥多带有数条排屑槽,新式公锥没有排屑槽。
1.3工作原理当公锥进入打捞落物内孔之后,加适当钻压并转动钻具,迫使打捞螺纹挤压吃入落鱼内壁进行造扣。
一般管类落物造8~10牙即可,捞获后可采取上提或倒扣的办法将落物全部或部分捞出。
1.4技术规范公锥技术规范见表1。
表1公锥技术规范规格型号直径x长度mm接头螺纹使用规范及性能参数打捞螺纹表面硬度抗拉极限Mpa冲击韧性J/cm2打捞直径mmGZ86-186x560NC26(2A10)RC60-65≥932≥58.839~67GZ86-286x535NC26(2A10)54~77 GZ105-1105x535NC31(210)54~77GZ105-2105x475NC31(210)72~90GZ121121x455NC38(310)88~1031.5操作方法及注意事项1.5.1公锥与钻杆之间应加安全接头,以备必要时退出安全接头以上钻柱。
1.5.2工具下至鱼顶以上1~2m时,开泵循环工作液,同时在转盘面划一基准线。
1.5.3缓慢下放工具,使公锥插入鱼腔,泵压明显升高、钻柱悬重下降较快,说明工具已开始接触落物。
1.5.4停泵,加10KN钻压,缓慢转动钻柱一圈,刹住转盘1~2min,松开:观察转盘是否回退。
若转盘回退半圈,则说明造扣只造了半圈。
井下打捞工具手册(1)

一、公锥1名称型号:GZ105—1公锥2、用途:专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。
主要用于有接箍的油管或厚壁管类落物。
3、结构:公锥是长锥形整体结构,分接头和打捞丝扣两部分。
接头上部有与钻杆相连接的螺纹,有正反扣标志槽,便于归类与识别。
4、原理:当公锥进入打捞内孔之后,加适当钻压并转动钻具,迫使打捞丝扣挤压吃入落物内壁进行造扣。
当所造之扣能承受一定的拉力和扭距时,可采取上提或倒扣的办法将落物全部或部分捞出.5、技术规范:(1)规格型号:GZ105—1 (2)外形尺寸:Ø105mmx535mm (3)接头螺纹:NC31(210)(4)使用规范及性能参数:㈠打捞螺纹表面硬度HRC60—65. ㈡抗拉极限:大于等于932Mpa. ㈢冲击韧性:大于等于58.8S/cm3。
㈣打捞直径:54-77mm。
6、操作方法:当工具下至鱼顶上部1—2m时,开泵循环,并逐渐下放工具至鱼顶,观察泵压变化。
如泵压突然上升,指重表悬重下降,说明公锥进入鱼腔,可以进行造扣打捞。
如果悬重逐步下降而泵压并无变化,说明公锥插入鱼腔外壁的套管环形空间,应上提钻柱,然后转动管柱,重对鱼腔,直至悬重与泵压均有明显变化(公锥入腔),才能加压造扣进行打捞.打捞鱼腔畅通,泵压无明显变化的落鱼时,应增加扶正找中接头或采用引鞋结构,以防止造扣位置错误,酿成事故。
7、注意事项:打捞操作时,不允许猛顿鱼顶,以防将鱼顶或打捞螺纹顿坏。
尤其应注意分析判断造扣螺纹位置,切忌在落鱼外壁与套管内壁的环行空间造扣,以避免造成严重后果。
二、母锥1、名称型号:MZ/NC31-1母锥2、用途:母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。
可用于无内孔或内孔堵死的圆柱形落物进行打捞。
3、结构:母锥是长筒形整体结构,由上接头与本体两部分构成.上接头有正反扣标志槽(一道槽为正扣。
两道槽为反扣),本体内锥面上有打捞螺纹。

- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
名称公锥型号GZl05-l结构示意图用途从有孔落物内孔进行造扣打捞的工具。
与其他工具配合实现不同的打捞工艺。
结构长锥形整体结构,分为接头、打捞丝扣两部分。
工作原理公锥进入落物内孔后,加适当钻压,并转动钻具,迫使打捞丝扣挤压吃入落鱼内壁进行造螺纹。
当所螺纹能承受一定拉力和扭矩时,上提或倒扣将落物全部或部分捞出。
操作方法工具下至鱼顶上1~2m时,开泵冲洗,下放至鱼顶,观察泵压。
如泵压升,悬重降,公锥入鱼,可造扣。
如悬重降泵压无变化,说明公锥插入鱼腔外的环形空间,上提后转动钻柱,重对鱼腔,直至悬重与泵压均有变化,才能加压造扣打捞。
注意事项打捞鱼腔畅通泵压无变化的落鱼,应加扶正找中接头或引鞋。
不许猛顿鱼顶,切忌在落鱼外壁的环空造扣。
名称母锥型号MZ/NC31-2结构示意图用途从管状落物外壁进行造扣打捞的工具,可用于无内孔或内孔堵死的圆柱形落物进行打捞。
母锥内部结构长筒形整体结构,由接头与本体两部分构成。
工作原理工具引入落物后,加适当钻压,并转动钻具,使打捞螺纹挤压吃入落鱼外壁造螺纹。
当所造螺纹能承受一定拉力、扭矩时,可上提或倒扣将落物全部或部分捞出。
操作方法当工具下至鱼顶上1~2m时,开泵冲洗,下至鱼顶。
如泵压升,悬重降,落鱼进入母锥,可造扣打捞。
如不成功可重引落鱼进入母锥进行造扣打捞。
注意事项不许猛顿鱼顶,防将鱼顶或打捞螺纹顿坏。
母锥外壁尺寸较大,存在卡钻危险。
滑块卡瓦打捞矛名称滑块卡瓦打捞矛型号HLM-S73结构示意图用途是内捞工具,可打捞有内孔的落物,又可对遇卡落物倒扣或配合其他工具使用。
结构上接头、矛杆、卡瓦、锁块、螺钉。
工作原理当(工具)进入鱼腔后,卡瓦依自重向下滑动,与斜面产生相对位移,齿面与矛杆中心线距离增加,打捞尺寸加大,直至与鱼腔内壁接触为止。
上提斜面向上运动所产生的径向分力,使卡瓦咬入落物内壁,抓住落物。
操作方法1、操作方法(1)检查矛杆尺寸,卡瓦灵活。
(2)下至鱼顶,记悬重、方入,开泵洗井。
(3)下放入鱼,观查碰鱼方入、入鱼方入及悬重变化。
(4)上提悬重增加,捞获。
(5)倒扣时,上提至设计倒扣负荷,再增加10~20kN,即可。
2、地面退出方法:1)使捞矛接头向下顿碰,取出。
2)落鱼平放或斜放,垫上软质材料,敲击捞矛接头,边摇边转退出捞矛。
注意事项当落鱼重量较大,鱼顶为公扣或遇卡时,在工具上加引鞋保护鱼顶。
接箍捞矛名称接箍捞矛型号JKLM107 结构示意图用途捞取鱼顶为接箍的工具。
结构上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂。
工作原理实质上是内外螺纹的对扣打捞。
为了捞矛进入接箍,卡瓦沿纵向开了若干个槽,每个槽间是一个卡瓦片,依其弹性变形进入接箍母螺纹中。
靠芯轴和卡瓦内外锥面贴合后的径向胀力,保持对扣后的连接性能,从而抓住落鱼。
操作方法(1)根据鱼顶接箍,选捞矛及卡瓦。
(2)拧紧在管柱最下端,下至鱼顶1~2m,开泵冲洗,正常后停泵,入鱼。
(3)悬重回降停放,慢提,悬重增,打捞成功。
(4)起钻。
注意事项(1)被捞接箍必须是完好的。
(2)出井后反转卡瓦即可退出工具。
可退式打捞矛名称可退式打捞矛型号LM-T73 结构示意图用途从鱼腔内孔打捞的工具。
可抓捞自由状态和遇卡管柱,还可与安全接头、上击器等组合使用。
结构芯轴、圆卡瓦、释放环、引鞋。
工作原理1.打捞:自由状态下,圆卡瓦外径略大于落物内径。
入鱼后,圆卡瓦被压缩,产生一定的外胀力,使卡瓦贴紧落物内壁。
随芯轴上行和提拉力的逐渐增加,芯轴、卡瓦上的锯齿形螺纹互相吻合,卡瓦产生径向力,咬住落鱼实现打捞。
2.退出:给心轴下击力,使圆卡瓦与芯轴的内外锯齿形螺纹脱开,正转2~3圈,圆卡瓦沿芯轴锯齿形螺纹向下运动,至紧贴释放环上端面,上提退出。
操作方法(1)根据落鱼内径尺寸,选相适应的捞矛。
(2)工具处于自由状态。
(3)接好下至鱼顶上2m,开泵循环慢探鱼顶;(4)探准鱼顶,试提记悬重。
(5)正式打捞,捞矛入鱼,悬重降时,反转1~2圈,芯轴上行,卡瓦卡住落鱼。
(6)上提,悬重增加捞获,可起钻;悬重不增,重复操作至捞获。
(7)退鱼时下击芯轴,正转2~3圈,上提退出。
注意事项1、缓慢下放严禁猛顿。
2、不能超负荷使用。
可退式打捞筒名称篮式可退式打捞筒螺旋可退式打捞筒型号LT-03TALT-03TB结构示意图用途从管子外部打捞的工具,可打捞不同尺寸的鱼顶为圆柱形落物,可与震击类工具配合使用。
篮式内螺旋内结构1、篮式可退式打捞筒:上接头、壳体总成、篮式卡瓦、铣控环、内密封圈、“O”型圈、引鞋。
2、螺旋可退式打捞筒:上接头、壳体总成、螺旋卡瓦、控制环、密封圈、引鞋。
工作原理捞筒捞获落鱼后,上提,卡瓦外螺旋锯齿形锥面与筒体内相应的齿面有相对位移,将落鱼卡紧捞出。
操作方法(1)选工具尺寸,部件灵活.键槽合格。
(2)下至鱼顶上2~3m,洗井,观察泵压及悬重。
(3)慢放正转引入鱼顶,观察方入、悬重及泵压变化。
(4)慢提,悬重增捞获。
如遇卡严重应退鱼。
退鱼方法是:1)有下击器,按下击器操作方法操作,无下击器可加压或溜钻下击。
2)边正转,边上提即可退出。
注意事项(1)(篮式可退式打捞筒)(修磨)鱼顶,加压不应过大。
(2)捞筒内有密封圈,捞获落鱼洗井时,应注意泵压变化,防止憋泵。
(3)工具外径较大,井内须清洁,防沉砂卡钻。
(4)如被捞管柱未卡,可直接打捞;遇卡可配震击类工具使用。
名称磁力打捞器型号CL115结构示意图用途打捞掉入井里的钻头巴掌、牙轮等小件铁磁性落物的工具。
结构上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋.工作原理是一个以壳体引鞋和芯铁为两个同心环形磁极,两极磁通路之间为无铁磁材料区域,使芯铁、引鞋最下端有很高的磁场强度,由于磁通路同心,因此磁力线呈辐射状,并集中于靠近打捞器下端的中心处,可把小块铁磁性落物磁化吸附在磁极中心,实现打捞。
操作方法1、准备1)根据井径及落物特点,选引鞋及打捞工具。
2)工具尺寸合格、水眼畅通。
2、操作方法1)工具拧紧在管柱上下井。
2)下至距井底3~5m,开泵冲洗井底。
3)冲洗干净后,边循环边慢放,触及落物。
钻压不超10kN。
提钻0.5~1m。
转动90°,重复操作。
4)确认落物吸住,提钻0.5~1m停泵,起钻。
注意事项1)入井前同其他铁磁性设备隔开。
2)取吸附物时,施力方向与工具中心线垂直。
3)不准手持铁磁性工具接近打捞器底部。
4)运输、装卸避免剧烈震动和摔碰。
名称三球打捞器型号SQ114-01结构示意图用途在套管内打捞抽油杆接箍或抽油杆加厚台肩部位的打捞工具。
内部结构结构筒体、钢球、引鞋。
工作原理靠三个球在斜孔中位置的变化来改变三个球公共内切圆直径的大小,而允许抽油杆台肩和接箍通过。
带接箍的抽油杆进入引鞋后,推动钢球沿斜孔上升,三个球形成的内切圆增大。
待接箍通过三个球后,三个球依自重回落,停靠在抽油杆本体上。
提钻,接箍无法通过压在三个球上,三个球在斜孔的作用下,给落物径向夹紧力,抓住落鱼。
操作方法(1)连接在管柱最下端。
(2)直接下井,通过鱼头后,慢提。
悬重增加,抓住落鱼。
(3)起钻。
注意事项(1)工具入井前须通井。
(2)检查工具外径尺寸,三球活动情况并涂机油润滑。
平底磨鞋名称平底磨鞋型号PMB127(Φ106)结构示意图用途用底面所堆焊的YD合金或耐磨材料去磨研井下落物的工具,磨碎钻杆钻具等落物。
结构由磨鞋本体及所堆焊的YD合金或其它耐磨材料组成。
工作原理依底面上YD合金,和耐磨材料在钻压的作用下,吃入并磨碎落物,磨屑随循环洗井液带出地面。
操作方法1、检查工具完好,YD合金或耐磨材料不超本体直径。
2、连在钻具最下端下井。
3、下至鱼顶上2~3m,开泵冲洗鱼顶。
待返出液流平稳后,启动转盘慢放钻具,接触落鱼进行磨削。
注意事项1、下钻速度不宜太快。
2、作业中不得停泵。
3、单点长期无进尺,分析原因,采取措施。
4、活动鱼顶不宜使用。
梨形胀管器名称梨形胀管器型号ZQ-127(Φ110)结构示意图用途修复井下套管较小变形的整形工具。
结构整体结构,过水槽可分为直槽式和螺旋槽式两种。
工作原理梨形胀管器的工作部分为锥体大端。
当钻具施加给工具冲击力时,其锥体大端与套管变形部位接触的瞬间所产生的侧向分力直接挤胀套管变形部位。
操作方法1、打铅印,搞清变形套管的最大通径。
2、选比最大通径大2mm的胀管器下井。
3、下至变点上一单根洗井,下钻具,探遇阻深度,作记号。
4、上提2~3m,快速下放,当记号离转盘面0.3~0.4m时,刹车。
5、如钻具重力不够,制定好上提高度及下放速度,以达到胀管目的。
6、以上操作不能通过,换较小一级的胀管器重新挤胀。
7、通过之后,逐级按1.5~2mm增量挤胀。
注意事项胀管器尺寸超过变形通径2mm时,切忌高速冲胀,防止卡钻。
铅模名称铅模型号QM-105结构示意图用途用来探测井下落鱼鱼顶状态和套管情况的工具。
结构由接箍、短节、拉筋及铅体等组成,中心有直通水眼以便冲洗鱼顶。
工作原理利用铅的软性,通过给一定的钻压,将井下鱼顶的状态、形状及套管状况印在铅模底面或边缘,作为定性的依据,提供施工作业参考。
操作方法 (1)检查铅模完好。
(2)测外形尺寸,留草图。
(3)丝扣涂油,接钻具下井。
(4)下钻不宜过快,以免顿碰铅模。
(5)下至鱼顶上一单根开泵冲洗,鱼顶冲净后,加压打印。
(6)打印加压30kN,特殊情况适当增减,不能超50kN。
(7)加压打印一次后起钻。
注意事项 (1) 搬运轻拿轻放。
(2) 水眼畅通,下钻300~400m后洗井一次。
(3)打印时,只能加压一次,不得二次打印。
三刮刀钻头名称三刮刀钻头型号Φ105 结构示意图用途除有尖钻头的作用外,还可刮削井眼,使井壁光洁整齐,衬管内、侧钻时钻进,对射孔炮弹垫子钻磨等。
结构由接头与钻头体焊接而成,底部刀刃形。
工作原理钻头在钻压作用下,吃入水泥等被钻物,通过旋转,使吃入部分在圆周方向进行切削,逐步将被钻物钻去。
操作方法1、下井前检查钻杆丝扣完好,水眼畅通。
2、连接在工具最下端下井。
3、下至鱼顶上2~3m,冲洗鱼顶。
井口返出液流平稳后,启动转盘慢放,接触落鱼磨削。
注意事项1、低钻压慢旋转2、作业中不得停泵。
3、丝扣不宜过紧领眼磨鞋名称领眼磨鞋型号LYMX140(Φ116)结构示意图用途磨削有内孔,在井下处于不定而晃动的落物。
结构由磨鞋体,领眼锥体或圆柱体两部分组成。
工作原理靠进入落物内的锥体或圆柱体将落物定位,然后随着钻具旋转,焊有YD合金的磨鞋磨削落物,磨屑被洗井液带到地面。
操作方法(1)下井前检查钻杆丝扣完好,水眼畅通,YD合金或耐磨材料不超本体直径。
(2)连接在工具最下端下井。
(3)下至鱼顶上2~3m,冲洗鱼顶。
井口返出液流平稳后,启动转盘慢放,接触落鱼磨削。
注意事项(1)使用前清理水眼。
每下200~300m时,洗井一次。
(2)下入斜井时,下钻速度应慢。
