实验2.1直流电路分析和仿真 实验报告
电路计算机仿真实验报告
电路计算机仿真分析实验报告实验一直流电路工作点分析和直流扫描分析一、实验目的1、学习使用Pspice软件，熟悉它的工作流程，即绘制电路图、元件类别的选择及其参数的赋值、分析类型的建立及其参数的设置、Probe窗口的设置和分析的运行过程等。
2、学习使用Pspice进行直流工作点分析和直流扫描分析的操作步骤。
二、原理与说明对于电阻电路，可以用直观法（支路电流法、节点电压法、回路电流法）列写电路方程，求解电路中各个电压和电流。
PSPICE软件是采用节点电压法对电路进行分析的。
使用PSPICE软件进行电路的计算机辅助分析时，首先在capture环境下编辑电路，用PSPICE的元件符号库绘制电路图并进行编辑、存盘。
然后调用分析模块、选择分析类型，就可以“自动”进行电路分析了。
需要强调的是，PSPICE软件是采用节点电压法“自动”列写节点电压方程的，因此，在绘制电路图时，一定要有参考节点（即接地点）。
此外，一个元件为一条“支路”（branch）,要注意支路（也就是元件）的参考方向。
对于二端元件的参考方向定义为正端子指向负端子。
三、示例实验应用PSPICE求解图1-1所示电路个节点电压和各支路电流。
图1-1 直流电路分析电路图R2图1-2 仿真结果四、选做实验1、实验电路图（1）直流工作点分析，即求各节点电压和各元件电压和电流。
（2）直流扫描分析，即当电压源Us1的电压在0-12V之间变化时，求负载电阻R L中电流I RL随电压源Us1的变化曲线。
IPRINT图1-3 选做实验电路图2、仿真结果Is21Adc1.000AVs35Vdc3.200A R431.200A23.20VVs47Vdc1.200A 0VR142.800AIs32Adc 2.000A12Vdc2.800AIIPRINT3.200A10.60V 12.00V Is11Adc 1.000A18.80V 28.80V15.60V3.600VR222.800ARL13.200A18.80VVs210Vdc2.800A Is53Adc3.000AI42Adc图1-4 选做实验仿真结果3、直流扫描分析的输出波形图1-5 选做实验直流扫描分析的输出波形4、数据输出V_Vs1 I(V_PRINT2)0.000E+00 1.400E+00 1.000E+00 1.500E+00 2.000E+00 1.600E+00 3.000E+00 1.700E+00 4.000E+00 1.800E+00 5.000E+00 1.900E+00 6.000E+00 2.000E+00 7.000E+00 2.100E+00 8.000E+00 2.200E+009.000E+00 2.300E+001.000E+012.400E+001.100E+012.500E+001.200E+012.600E+00从图1-3可以得到IRL与USI的函数关系为：I RL=1.4+(1.2/12)U S1=1.4+0.1U S1 (公式1-1)五、思考题与讨论：1、根据图1-1、1-3及所得仿真结果验证基尔霍夫定律。
电力电子技术实验报告--直流斩波电路的仿真
实验报告（理工类）
通过本实验，加深对直流斩波电路工作原理的理解，并学习采用仿真软件来研究电力电子技术及相关控制方法。
二、实验原理
V L/R
¥GVD u 。
图2.1直流降压电路原理图
直流降压变流器用于降低直流电源的电压，使负载侧电压低于电源电压，其原理电路如图2.1所示。
U 。
=
&E=『E=aE （2-1） 4>n+^off /
式（2-1）中，T 为V 开关周期，%为导通时间，为占空比。
在本实验中，采用保持开关周期T 不变，调节开关导通时间&I 的脉冲宽度调制方式来实验对输出电压的控制。
仿真的模型线路如下图所示。
开课学院及实验室:
实验时间：年月日 一、实验目的
图2.2降压斩波电路仿真模型
在模型中采用了IGBT,IGBT的驱动信号由脉冲发生器产生，设定脉冲发生器的脉冲周期和脉冲宽度可以调节脉冲占空比。
模型中连接多个示波器，用于观察线路中各部分电压和电流波形，并通过傅立叶分析来检测输出电压的直流分量和谐波。
三、实验设备、仪器及材料
PC机一台、MATLAB软件
四、实验步骤（按照实际操作过程）
1.打开MATLAB,点击上方的SimUlink图标,进入SimUIinkLibraryBroWSer模式O
2.新建model文件，从SimulinkLibraryBrowser选择元器件，分别从sinks和SimPowerSystems 中选择，powergui单元直接搜索选取
3.根据电路电路模型正确连线
五、实验过程记录（数据、图表、计算等）
六、实验结果分析及问题讨论。
直流电路实验报告
直流电路实验报告直流电路实验报告引言：直流电路是电子学中最基础的一个概念，它涉及到电流、电压、电阻等物理量的研究和应用。
通过实验，我们可以深入了解直流电路的特性和性能，以及探索电子元件的工作原理和应用场景。
本实验报告将详细介绍我们进行的直流电路实验，包括实验目的、实验装置、实验步骤、实验结果和分析等内容。
实验目的：本次实验的主要目的是通过搭建直流电路，测量电流、电压和电阻的数值，并探究其之间的关系。
同时，我们还将学习使用万用表进行测量和使用电阻箱调节电阻值的方法。
实验装置：本次实验所用的装置包括直流电源、电阻箱、电流表、电压表和万用表。
其中，直流电源提供了稳定的电压源，电阻箱可以调节电阻的大小，电流表和电压表用于测量电流和电压，而万用表则可以测量电流、电压和电阻。
实验步骤：1. 首先，我们将直流电源的正极和负极分别与电流表和电阻箱相连，以形成一个简单的电路。
然后，将电流表的两个接线头分别与电阻箱的两个接线头相连。
2. 接下来，我们将电压表的两个接线头分别与电阻箱的两个接线头相连，以测量电压。
3. 然后，我们打开直流电源，调节电阻箱的电阻值，并记录下电流表和电压表的读数。
4. 重复以上步骤，改变电阻箱的电阻值，记录不同情况下的电流和电压数值。
实验结果与分析：通过实验，我们得到了一系列的电流和电压数值。
在分析这些数据时，我们可以发现以下规律：1. 当电阻值增大时，电流值会减小，而电压值保持不变。
这是因为根据欧姆定律，电流与电压成正比，与电阻成反比。
当电阻增加时，电流减小。
2. 当电阻值减小时，电流值会增大，而电压值保持不变。
这也符合欧姆定律的规律。
3. 在实验中，我们还发现了电流表和电压表的读数会受到误差的影响。
这可能是由于电阻箱的内阻、电流表和电压表的精度等因素导致的。
结论：通过本次实验，我们深入了解了直流电路的特性和性能，并学习了使用万用表进行测量和使用电阻箱调节电阻值的方法。
我们通过实验数据的分析，验证了欧姆定律的准确性，并了解到了电流、电压和电阻之间的关系。
multisim 实验报告
multisim 实验报告Multisim 实验报告引言：Multisim 是一款电子电路仿真软件，可用于设计、分析和验证各种电子电路。
本实验旨在使用 Multisim 软件对不同类型的电路进行仿真，并通过实验结果和分析，深入了解电子电路的工作原理和性能。
一、直流电路实验1.1 电压分压器电路仿真电压分压器是一种常见的电路，能将输入电压分为不同比例的输出电压。
通过Multisim 软件，我们可以模拟不同电阻值下的电压分压情况，并观察输出电压与输入电压的关系。
1.2 电流分流器电路仿真电流分流器是一种能将输入电流分为不同比例的输出电流的电路。
通过Multisim 软件，我们可以模拟不同电阻值下的电流分流情况，并观察输出电流与输入电流的关系。
二、交流电路实验2.1 RC 电路仿真RC 电路是由电阻和电容组成的简单交流电路。
通过 Multisim 软件，我们可以模拟不同电阻和电容值下的交流电路响应情况，并观察电压和电流的变化。
2.2 RLC 电路仿真RLC 电路是由电阻、电感和电容组成的复杂交流电路。
通过 Multisim 软件，我们可以模拟不同电阻、电感和电容值下的交流电路响应情况，并观察电压和电流的变化。
三、数字电路实验3.1 逻辑门电路仿真逻辑门是数字电路中常见的基本组件，用于实现逻辑运算。
通过Multisim 软件，我们可以模拟不同逻辑门的输入和输出情况，并观察逻辑门的工作原理。
3.2 计数器电路仿真计数器是一种能够进行计数操作的电路。
通过 Multisim 软件，我们可以模拟不同计数器的计数过程，并观察计数器的工作状态和输出结果。
结论：通过 Multisim 软件的实验仿真，我们深入了解了不同类型的电子电路的工作原理和性能。
通过观察和分析实验结果，我们可以更好地理解电路中的各种参数和元件的作用，为电子电路设计和分析提供了有力的工具和支持。
通过不断实践和探索，我们可以进一步提高对电子电路的理解和应用能力，为实际电路设计和故障排除提供更加准确和可靠的解决方案。
电路仿真实验报告
电路仿真MATLAB实验报告班级：学号：姓名：学院：实验一直流电路（1）一、实验目的1、加深对直流电路的节点电压法和网孔电流法的理解2、学习使用MATLAB的矩阵运算的方法二、实验示例1、节点分析电路如图所示（见书本12页），求节点电压V1,V2,V3.根据电路图得到矩阵方程，根据矩阵方程使用matlab命令为Y =0.1500 -0.1000 -0.0500-0.1000 0.1450 -0.0250-0.0500 -0.0250 0.0750节点v1，v2和v3：v =404.2857350.0000412.85712、回路分析电路如图所示（见书本13页），使用解析分析得到同过电阻RB的电流，另外求10V电压源的输出功率。
分析电路得到节点方程，根据节点方程得到矩阵方程，根据矩阵方程，使用matlab的命令为z=[40,-10,-30;-10,30,-5;-30,-5,65];v=[10,0,0]';I=inv(z)*v;IRB=I(3)-I(2);fprintf('the current through R is %8.3f Amps \n',IRB)ps=I(1)*10;fprintf('the power supplied by 10v source is %8.4f watts\n',ps)结果为：the current through R is 0.037 Ampsthe power supplied by 10V source is 4.7531 watts三、实验内容1 根据书本15页电路图，求解电阻电路，已知：R1=2Ω,R2=6Ω,R3=12Ω,R4=8Ω,R5=12Ω,R6=4Ω,R7=2Ω如果Us=10V,求i3,u4,u7如果U4=4V,求Us,i3,i7使用matlab命令为clear% 初始化阻抗矩阵Z=[20 -12 0;-12 32 -12;0 -12 18];% 初始化电压矩阵V=[10 0 0]';% 解答回路电流I=inv(Z)*V;% I3的计算I3=I(1)-I(2);fprintf('the current I3 is %8.2f Amps\n',I3) % U4的计算U4=8*I(2);fprintf('the voltage U4 is %8.2f Vmps\n',U4) % U7的计算U7=2*I(3);fprintf('the voltage U7 is %8.2f Vmps\n',U7)结果the current I3 is 0.36 Ampsthe voltage U4 is 2.86 Vmpsthe voltage U7 is 0.48 Vmpsclear% 初始化矩阵XX=[20 -1 0;-12 0 -12;0 0 18];% 初始化矩阵YY=[6 -16 6]';% 进行解答A=inv(X)*Y;% 计算各要求量Us=A(2)I3=A(1)-0.5I7=A(3)结果Us = 14.0000I3 = 0.5000I7 =0.33332 求解电路里的电压如图1-4（书本16页），求解V1,V2,V3,V4,V5使用matlab命令为clear% 初始化节点电压方程矩阵Z=[0.725 -0.125 -0.1 -5 -1.25;-0.1 -0.2 0.55 0 0;-0.125 0.325 -0.2 0 1.25;1 0 -1 -1 0;0 0.2 -0.2 0 1];I=[0 6 5 0 0]';% 解答节点电压U1，U3，U4与Vb，IaA=inv(Z)*I;% 最终各电压计算V1=A(1)V2=A(1)-10*A(5)V3=A(2)V4=A(3)V5=24结果V1 =117.4792V2 = 299.7708V3 =193.9375V4 =102.7917V5 = 243、如图1-5（书本16页），已知R1=R2=R3=4Ω,R4=2Ω,控制常数k1=0.5，k2=4，is=2A，求i1和i2.使用matlab命令为clear% 初始化节点电压方程矩阵Z=[0.5 -0.25 0 -0.5;-0.25 1 -1 0.5;0 0.5 0 -1;1 -1 -4 0];I=[2 0 0 0]';% 解答节点电压V1，V2及电流I1，I2A=inv(Z)*I;% 计算未知数V1=A(1)V2=A(2)I1=A(3)I2=A(4)结果如下：V1 =6V2 =2I1 = 1I2 =1实验二直流电路（2）一、实验目的1、加深多戴维南定律，等效变换等的了解2、进一步了解matlab在直流电路中的作用二、实验示例如图所示（图见书本17页2-1），分析并使用matlab命令求解为clear,format compactR1=4;R2=2;R3=4;R4=8;is1=2;is2=0.5;a11=1/R1+1/R4;a12=-1/R1;a13=-1/R4;a21=-1/R1;a22=1/R1+1/R2+1/R3;a23=-1/R3;a31=-1/R4;a32=-1/R3;a33=1/R3+1/R4;A=[a11,a12,a13;a21,a22,a23;a31,a32,a33];B=[1,1,0;0,0,0;0,-1,1];X1=A\B*[is1;is2;0];uoc=X1(3);X2=A\B*[0;0;1];Req=X2(3);RL=Req;P=uoc^2*RL/(Req+RL)^2;RL=0:10,p=(RL*uoc./(Req+RL)).*uoc./(Req+RL),figure(1),plot(RL,p),gridfor k=1:21ia(k)=(k-1)*0.1;X=A\B*[is1;is2;ia(k)];u(k)=X(3);endfigure(2),plot(ia,u,'x'),gridc=polyfit(ia,u,1);%ua=c(2)*ia=c(1) , 用拟合函数术,c(1),c(2)uoc=c(1),Req=c(2) RL =0 1 2 3 4 5 6 7 8 9 10 p =Columns 1 through 70 0.6944 1.0204 1.1719 1.2346 1.2500 1.2397Columns 8 through 111.2153 1.1834 1.1480 1.1111A 、功率随负载变化曲线 B.电路对负载的输出特性0123456789100.20.40.60.811.21.400.20.40.60.81 1.2 1.4 1.6 1.82三、实验内容1、图见书本19页2-3，当RL从0改变到50kΩ，校验RL为10kΩ的时候的最大功率损耗使用matlab命令为clear% 定义电压源和电阻值Us=10;Rs=10000;RL=0:20000;p=(Us^2.*RL)./(RL+Rs).^2;plot(RL,p);输出结果为Maximum power occur at 10000.00hmsMaximum power dissipation is 0.0025Watts2、在图示电路里(书本20页2-4)，当R1取0，2，4，6，10，18，24，42，90和186Ω时，求RL 的电压UL,电流IL 和RL 消耗的功率。
直流电路实验报告

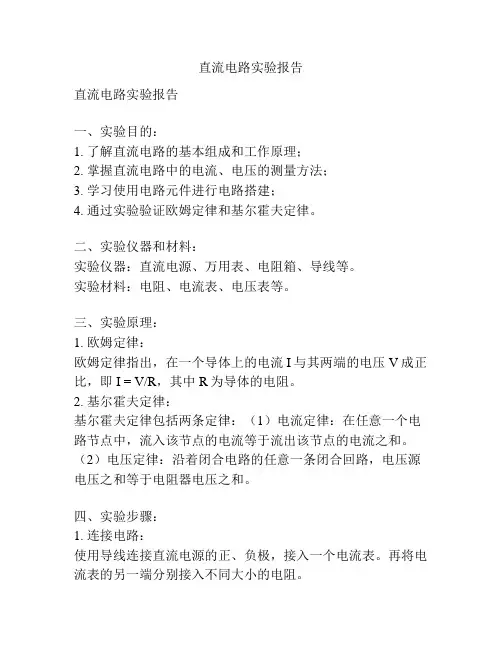

直流电路实验报告直流电路实验报告一、实验目的：1. 了解直流电路的基本组成和工作原理；2. 掌握直流电路中的电流、电压的测量方法；3. 学习使用电路元件进行电路搭建；4. 通过实验验证欧姆定律和基尔霍夫定律。
二、实验仪器和材料：实验仪器：直流电源、万用表、电阻箱、导线等。
实验材料：电阻、电流表、电压表等。
三、实验原理：1. 欧姆定律：欧姆定律指出，在一个导体上的电流I与其两端的电压V成正比，即I = V/R，其中R为导体的电阻。
2. 基尔霍夫定律：基尔霍夫定律包括两条定律：（1）电流定律：在任意一个电路节点中，流入该节点的电流等于流出该节点的电流之和。
（2）电压定律：沿着闭合电路的任意一条闭合回路，电压源电压之和等于电阻器电压之和。
四、实验步骤：1. 连接电路：使用导线连接直流电源的正、负极，接入一个电流表。
再将电流表的另一端分别接入不同大小的电阻。
2. 测量电压：使用导线连接直流电源的正、负极，接入一个电压表。
分别在不同的位置测量电路中的电压。
3. 设置电阻值：通过拧动电阻箱上的旋钮，设置不同大小的电阻值。
4. 记录实验数据：分别记录电流表的示数和电压表的示数，以便后续分析计算。
五、实验结果和分析：根据实验测量数据计算得到的电阻值与设置的电阻箱值之间存在一定的误差。
这可能是由于电阻箱本身的精度问题，或者是测量仪器的误差所致。
不过整体来说，实验结果与理论值比较接近，验证了欧姆定律和基尔霍夫定律。
六、实验心得：通过本次实验，我更加深入地了解了直流电路的基本原理和测量方法。
实验过程中，我学会了正确连接电路、测量电流电压，并且熟悉了使用电阻箱调节电阻值。
在实验中，我还注意到了测量仪器的精度对于实验结果的影响，并且学会了如何减小误差。
这次实验对我来说是一次很有意义的学习经历，增强了我的实验操作能力和实验数据处理能力。
直流基本实验报告
直流基本实验报告实验名称：直流基本实验实验目的：通过实验了解直流电路的基本原理和实验技能，熟悉直流电源的使用方法，掌握测量电压和电流的方法。
实验器材：直流电源、电流表、电压表、电阻、导线等。
实验原理：直流电路是指电荷流动的方向保持不变的电路。
直流电路的主要特点是电荷只能单向流动，电流大小恒定不变。
在直流电路中，电流沿着电路先从正极流向负极，再由负极流向正极。
熟悉直流电路的组成和特点十分重要，能够为日常生活和工作中电器电路的使用提供基础。
实验步骤：1. 连接电路：首先将直流电源的正极和负极依次与电路中的元件连接好，确保电路连接正确。
2. 测量电压：将电压表的正极和负极分别连接到需要测量电压的两个点上，并读取电压表上的示数。
注意，示数是指电压表上的数字显示，单位是伏特（V）。
3. 测量电流：将电流表连接到电路中需要测量电流的位置上，并读取电流表上的示数。
注意，示数是指电流表上的数字显示，单位是安培（A）。
4. 改变电路：可以通过改变电路中的元件，如改变电阻的大小，来观察电路中电压和电流的变化规律。
5. 做记录：根据实际测量结果，记录电压和电流的大小，并对电路的各种变化进行分析。
数据处理与结果分析：根据实际测量结果，我们可以计算出电路中电的功率、电阻和电压的关系等。
通过对实验数据进行分析，我们可以得出一些结论，如电流大小与电压成正比，电阻大小和电流成反比等。
实验结论：通过本次实验，我了解了直流电路的基本原理和实验技能。
通过测量电压和电流，我对电路中电压和电流的变化规律有了更深入的了解。
另外，我还学会了使用直流电源和测量仪器，为以后实验和工作中的电路测试打下了基础。
实验心得：通过本次实验，我对直流电路的基本原理和实验技能有了更深入的了解。
实验中我遇到了一些问题，比如如何正确连接电路，如何使用电压表和电流表进行测量等，但通过仔细阅读实验指导书和老师的指导，我逐渐掌握了这些操作技巧。
同时，实验过程中，我还发现了一些实验数据与理论计算结果存在一定的差距，通过思考和讨论，我认识到这可能是由于实验中存在测量误差或电路组成的不完善等原因。
电工直流电路实验报告
电工直流电路实验报告实验目的：通过搭建直流电路，探究电阻、电流、电压和电功率的关系，加深对直流电路的理解。
实验器材和材料：1. 直流电源2. 电阻3. 万用表4. 连接导线实验步骤：1. 搭建直流电路，电源正极连接电阻的一端，负极连接电阻的另一端。
2. 用万用表分别测量电阻两端电压和电流，记录数据。
3. 分别更换不同阻值的电阻，按照同样的方法测量电压和电流，记录数据。
4. 分析实验结果，绘制电流、电压、电功率随电阻变化的曲线图。
实验结果及分析：在搭建的实验电路中，随着电阻阻值的增加，电阻两端的电压也随之增加，而电路中的电流却随之减小。
这说明在直流电路中，电流和电压是成反比例关系的，即如果电压增大，则电流减小；如果电压减小，则电流增大。
同时，根据计算公式P=UI，可以得出电功率也随着电阻的变化而变化。
当电阻阻值越大时，通过电路的电流越小，因此在实验结果图中，电功率随电阻值的增大而逐渐减小。
实验结论：通过本次实验，我们得出了以下结论：1. 直流电路中，电流和电压呈反比例关系。
2. 直流电路中，电阻越大，电路中的电流越小，电功率也随之减小。
实验反思：在本次实验过程中，我们遇到的主要问题是电源电压不稳定，导致实验结果有一定误差。
在今后的实验中，我们需要更加注意实验器材的选用和使用，保证实验结果的准确性和可靠性。
总结：本次实验通过实际的搭建直流电路以及实验数据的记录和分析，深入探究了电阻、电流、电压和电功率之间的关系。
通过本次实验，我们对直流电路的运作原理有了更加深入的了解。
电路分析实验报告
电路分析实验报告实验报告实验名称：电路分析实验目的：通过对不同电路的分析，学习和掌握电路分析的方法和技巧。
实验内容：1. 直流电路分析：利用基尔霍夫定律和欧姆定律，分析并计算直流电路中的电流和电压。
2. 交流电路分析：利用欧姆定律和基尔霍夫定律，分析并计算交流电路中的电流和电压。
实验仪器：电源、电压表、电流表、电阻、电容、电感等。
实验步骤：1. 搭建直流电路：根据实验要求，搭建所需的直流电路，并连接电源、电压表、电流表等测量仪器。
2. 测量电流和电压：利用电流表和电压表测量电路中的电流和电压数据。
3. 分析电路：根据测量数据，利用基尔霍夫定律和欧姆定律，分析电路中的电流和电压分布情况。
4. 计算电路参数：根据分析得出的电流和电压关系，计算电路中的电阻、电容和电感等参数。
5. 搭建交流电路：根据实验要求，搭建所需的交流电路，并连接电源、电压表、电流表等测量仪器。
6. 测量交流电压和电流：利用电压表和电流表测量电路中的交流电压和电流数据。
7. 分析交流电路：根据测量数据，利用欧姆定律和基尔霍夫定律，分析交流电路中的电流和电压分布情况。
8. 计算交流电路参数：根据分析得出的电流和电压关系，计算交流电路中的电阻、电容和电感等参数。
实验结果：1. 直流电路分析结果：根据测量数据和分析结果，得出直流电路中电流和电压的分布情况。
2. 交流电路分析结果：根据测量数据和分析结果，得出交流电路中电流和电压的分布情况。
实验讨论和结论：通过本次实验，我们学会了利用基尔霍夫定律和欧姆定律进行电路分析的方法和技巧。
通过对直流电路和交流电路的分析，我们掌握了计算电路中电流和电压的能力，并计算出了电路中的电阻、电容和电感等参数。
实验结果与理论计算结果基本一致，证明了电路分析方法的正确性和可靠性。
实验总结：本次实验通过对直流电路和交流电路的分析，加深了我们对电路分析的理解和掌握。
在实验过程中，我们学会了使用测量仪器进行电流和电压的测量，并利用基尔霍夫定律和欧姆定律进行电路分析。
电路仿真实验实验报告
电路仿真实验实验报告电路仿真实验实验报告一、引言电路仿真实验是电子工程领域中重要的实践环节，通过计算机软件模拟电路的运行情况，可以帮助学生深入理解电路原理和设计方法。
本次实验旨在通过使用电路仿真软件，验证并分析不同电路的性能和特点。
二、实验目的1. 掌握电路仿真软件的基本操作方法；2. 理解并验证基本电路的性能和特点；3. 分析电路中各元件的作用和参数对电路性能的影响。
三、实验内容1. 简单电路的仿真通过电路仿真软件，搭建并仿真简单电路，如电阻、电容、电感等基本元件的串并联组合电路。
观察电路中电流、电压的变化情况，分析电路中各元件的作用。
2. 放大电路的仿真搭建并仿真放大电路，如共射放大电路、共集放大电路等。
通过改变输入信号的幅值和频率，观察输出信号的变化情况，分析放大电路的增益和频率响应。
3. 滤波电路的仿真搭建并仿真滤波电路，如低通滤波器、高通滤波器等。
通过改变输入信号的频率，观察输出信号的变化情况，分析滤波电路的截止频率和滤波特性。
四、实验步骤1. 下载并安装电路仿真软件，如Multisim、PSPICE等；2. 学习软件的基本操作方法，包括搭建电路、设置元件参数、设置输入信号等；3. 根据实验要求，搭建并仿真所需的电路；4. 运行仿真，观察电路中各元件的电流、电压变化情况；5. 改变输入信号的参数，如幅值、频率等，观察输出信号的变化情况；6. 记录实验数据和观察结果。
五、实验结果与分析1. 简单电路的仿真结果通过搭建并仿真电路，观察到电路中电流、电压的变化情况。
例如，在串联电路中，电压随着电阻值的增大而增大，电流保持不变；在并联电路中，电流随着电阻值的增大而减小，电压保持不变。
这说明了电阻对电流和电压的影响。
2. 放大电路的仿真结果通过搭建并仿真放大电路，观察到输入信号的幅值和频率对输出信号的影响。
例如，在共射放大电路中，输入信号的幅值增大时，输出信号的幅值也相应增大，但频率不变；在共集放大电路中，输入信号的频率增大时，输出信号的幅值减小，但频率不变。
模拟电子技术实验报告
模拟电子技术实验报告实验目的，通过模拟电子技术实验，加深对电子技术原理的理解，掌握基本的电路设计和调试方法。
实验仪器和材料，集成电路实验箱、示波器、电源、电阻、电容、电感等元器件。
实验一，直流电路实验。
1. 实验内容，搭建一个简单的直流电路，测量电压、电流、电阻等参数。
2. 实验步骤，首先将电源连接到实验箱上，然后依次连接电阻、电压表和电流表，调节电源电压，记录电路中各个元件的参数。
3. 实验结果，根据测量结果，绘制电压-电流特性曲线，计算电路中的电阻值。
实验二，交流电路实验。
1. 实验内容，搭建一个简单的交流电路，观察交流电压的变化规律。
2. 实验步骤，将交流电源接入实验箱，连接电阻、电容等元件，利用示波器观察电压波形的变化。
3. 实验结果，根据示波器显示的波形，分析电路中的相位差、频率等参数。
实验三，放大电路实验。
1. 实验内容，搭建一个简单的放大电路，观察输入信号和输出信号的变化。
2. 实验步骤，连接放大电路的输入和输出端，输入不同幅度和频率的信号，观察输出信号的变化。
3. 实验结果，根据实验结果，分析放大电路的增益、频率响应等特性。
实验四，滤波电路实验。
1. 实验内容，搭建一个简单的滤波电路，观察不同频率信号的滤波效果。
2. 实验步骤，连接滤波电路的输入和输出端，输入不同频率的信号，观察输出信号的变化。
3. 实验结果，根据实验结果，分析滤波电路的通频带、阻带等特性。
实验五，振荡电路实验。
1. 实验内容，搭建一个简单的振荡电路，观察输出信号的振荡特性。
2. 实验步骤，连接振荡电路的输入和输出端，调节电路参数，观察输出信号的频率和幅度。
3. 实验结果，根据实验结果，分析振荡电路的频率稳定性、波形失真等特性。
实验总结，通过以上实验，加深了对模拟电子技术原理的理解，掌握了基本的电路设计和调试方法，为今后的电子技术应用奠定了基础。
multisim 实验报告
multisim 实验报告Multisim实验报告引言：Multisim是一款功能强大的电子电路仿真软件，广泛应用于电子工程领域。
本实验报告将介绍使用Multisim进行的一系列实验，包括电路设计、仿真和分析。
实验一：简单电路设计与仿真在本实验中，我们设计了一个简单的直流电路，包括电源、电阻和LED灯。
通过Multisim的电路设计功能，我们成功搭建了电路原型，并进行了仿真。
仿真结果显示，当电源施加电压时，电流通过电阻和LED灯，使其发光。
这个实验让我们熟悉了Multisim的基本操作，并理解了电路中电流和电压的关系。
实验二：交流电路分析在本实验中，我们研究了交流电路的特性。
通过Multisim的交流分析功能，我们可以观察到交流电路中电压和电流的变化规律。
我们设计了一个RC电路，并改变电源频率，观察电压相位差和电流大小的变化。
实验结果表明，随着频率的增加，电压相位差逐渐减小，电流也逐渐增大。
这个实验帮助我们理解了交流电路中频率对电压和电流的影响。
实验三：放大电路设计与分析在本实验中，我们设计了一个简单的放大电路，用于放大输入信号。
通过Multisim的放大器设计功能，我们选择了合适的电阻和电容值，并进行了仿真。
实验结果显示，输入信号经过放大电路后，输出信号的幅度得到了显著的增加。
这个实验使我们深入了解了放大电路的工作原理，并学会了如何设计和优化放大器。
实验四：数字电路设计与仿真在本实验中，我们探索了数字电路的设计和仿真。
通过Multisim的数字电路设计功能，我们设计了一个简单的计数器电路，并进行了仿真。
实验结果显示，计数器能够按照预定的规律进行计数，并输出相应的二进制码。
这个实验让我们了解了数字电路的基本原理和设计方法，并培养了我们的逻辑思维能力。
实验五：滤波电路设计与分析在本实验中，我们研究了滤波电路的设计和分析。
通过Multisim的滤波器设计功能，我们设计了一个低通滤波器，并进行了仿真。
电工实验直流电路实验报告
电工实验直流电路实验报告篇一：电工与电子技术实验报告XX实验一电位、电压的测量及基尔霍夫定律的验证一、实验目的1、用实验证明电路中电位的相对性、电压的绝对性。
2、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
3、掌握直流电工仪表的使用方法，学会使用电流插头、插座测量支路电流的方法。
二、实验线路实验线路如图1-1所示。
DAE12BC图1-1三、实验步骤将两路直流稳压电源接入电路，令E1=12V，E2=6V（以直流数字电压表读数为准）。
1、电压、电位的测量。
1）以图中的A点作为电位的参考点，分别测量B、C、D各点的电位值U及相邻两点之间的电压值UAB、UCD、UAC、UBD，数据记入表1-1中。
2）以C点作为电位的参考点，重复实验内容1）的步骤。
2、基尔霍夫定律的验证。
1）实验前先任意设定三条支路的电流参考方向，如图中的I1，I2，I3所示，熟悉电流插头的结构，注意直流毫安表读出电流值的正、负情况。
2）用直流毫安表分别测出三条支路的电流值并记入表1-2中，验证?I=0。
3）用直流电压表分别测量两路电源及电阻元件上的电压值并记入表1-2中，验证?U=0。
四、实验数据表1-1表1-2五、思考题 1、用万用表的直流电压档测量电位时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点，若指针正偏或显示正值，则表明该点电位参考点电位；若指针反向偏转，此时应调换万用表的表棒，表明该点电位参考点电位。
A、高于B、低于 2、若以F点作为参考电位点，R1电阻上的电压 ()A、增大B、减小C、不变六、其他实验线路及数据表格图1-2表1-3 电压、电位的测量实验二叠加原理和戴维南定理一、实验目的1、牢固掌握叠加原理的基本概念，进一步验证叠加原理的正确性。
2、验证戴维南定理。
3、掌握测量等效电动势与等效内阻的方法。
二(转载自：小草范文网:电工实验直流电路实验报告)、实验线路1、叠加原理实验线路如下图所示DE1IAIB2C图2-12、戴维南定理实验线路如下图所示ALB图2-2三、实验步骤1、叠加原理实验实验前，先将两路直流稳压电源接入电路，令E1=12V，E2=6V。
直流电路实验报告doc
直流电路实验报告篇一：直流电路实验内容实验一直流电路一、实验目的1.学习使用数字万用表测量电阻与交、直流电压；2.验证基尔霍夫电压定律及电流定律，加深对正方向的理解；3.验证线性电路的叠加原理；4.验证戴维南定理和诺顿定理，学会测量戴维南等效电路中的开路电压、诺顿等效电路中的短路电流及等效内阻的方法；5.自拟电路验证负载上获得最大功率的条件。
二、实验原理1.基尔霍夫定律(1) 基尔霍夫电流定律：电路中，某一瞬间流入和流出任一节点的电流的代数和等于零，即∑I=0。
(2)基尔霍夫电压定律：电路中，某一瞬间沿任一闭合回路一周，各元件电压降的代数和等于零，即∑U =0。
2.叠加原理在具有多个独立电源的线性电路中，一条支路中的电流或电压，等于电路中各个独立电源分别作用时，在该支路中所产生的电流或电压的代数和。
值得注意的是，叠加原理只适用于电流或电压的计算，不适用于功率的计算。
3.等效电源定理(1)戴维南定理：一个线性有源二端网络，可以用一个理想电压源和一个等效电阻串联构成的电压源等效代替。
等效电压源的源电压为有源二端网络的开路电压；串联电阻为有源二端网络中所有独立电源作用为零时的无源二端网络的等效电阻。
(2)诺顿定理：一个线性有源二端网络，可以用一个理想电流源和一个等效电阻并联构成的电流源等效代替。
等效电流源的源电流为有源二端网络的短路电流；并联电阻为有源二端网络中所有独立电源作用为零时的无源二端网络的等效电阻。
4.最大功率传输正确匹配负载电阻，可在负载上获得最大功率，如图1-1所示，电路中功率和负载的关系可用下式表示(其中RL 为负载，可变；RS为电源内阻，不变)，L??E2P?I2?RLR?R?LS??SRL为求得RL的最佳值，应将功率P对RL求导，即dP?0dRL图1-1 功率最大传输电路I1 得 RL=RS ，即为负载获得最大功率的条件。
三、实验内容与要求 1. 数字万用表的使用E2 使用数字万用表测量实验板上各电阻的阻值，直流稳压电源的输出电压（可改变输出电压大小多测量几次），实验台上 E1的交流电源的电压大小。
电路分析实验报告
电路分析实验报告引言：电路分析是电子工程领域中的基础实验之一，通过对电路的分析，可以了解电流、电压、功耗等相关参数，从而更好地设计电子产品。
本篇实验报告将介绍我们在电路分析实验中的实验过程、结果和分析。
实验步骤：实验一：串联电路的分析我们首先构建了一个串联电路，该电路由一串电阻构成。
我们使用万用表和电流表测量电阻的阻值和电流的大小。
通过改变电阻的值，我们记录了不同电阻下电流的变化情况，并绘制了相应的电流-电阻关系图。
通过观察图表，我们发现电流和电阻成反比关系。
这一实验结果与基本的欧姆定律相一致。
实验二：并联电路的分析接下来，我们构建了一个并联电路，该电路由多个电阻并联而成。
通过测量并记录电流和电压的值，我们计算了电路的总电阻。
实验结果显示，并联电路的总电阻小于其中任意一个电阻。
这进一步验证了并联电路的特性，即总电阻为电阻的倒数之和。
实验三：交流电路的分析在这个实验中，我们关注的是交流电路的分析。
我们通过感应电阻和电容器构建了一个RLC电路，使用示波器测量了电压信号的幅值和相位。
我们观察到电容的阻抗与频率成反比关系，而电感的阻抗与频率成正比关系。
这些现象进一步揭示了交流电路中的频率依赖性。
实验四：直流电路的分析在最后一个实验中，我们关注的是直流电路的分析。
通过构建一个带有电池、电阻和LED的电路，我们探讨了电流在电路中的流动情况以及LED的亮度与电流的关系。
实验结果显示，当电流增大时，LED的亮度也随之增大。
这为我们设计和控制LED电路提供了重要的依据。
实验结果与分析：通过实验，我们成功地分析了不同类型的电路，并获得了相关的实验数据。
我们得出了串联电路中电流与电阻关系的结论，验证了并联电路的总电阻计算方法，观察到了交流电路中频率依赖性的现象，以及直流电路中电流和LED亮度之间的关系。
这些实验结果对我们深入了解和应用电路分析方法具有重要意义。
结论：通过这次电路分析的实验，我们学习了电路的基本原理和分析方法。
仿真电路实验报告
仿真电路实验报告仿真电路实验报告引言仿真电路实验是电子工程领域的重要实践环节，通过模拟电路的工作原理和性能，可以帮助学生更好地理解电子元器件的特性和电路设计的原理。
本文将对一次仿真电路实验进行报告，包括实验目的、实验过程、实验结果和分析等内容。
实验目的本次实验的目的是设计一个简单的放大电路，通过仿真分析电路的工作性能，并对电路的增益、频率响应等参数进行评估。
通过实验，我们希望能够掌握放大电路的设计原理和仿真分析方法，并了解电路中各个元器件的作用和特性。
实验过程1. 电路设计首先，我们根据实验要求，设计了一个基本的放大电路。
电路包括一个放大器和一个负载电阻。
在设计电路时，我们需要考虑放大器的增益、输入阻抗和输出阻抗，以及负载电阻的大小。
2. 电路仿真接下来，我们使用仿真软件进行电路仿真。
仿真软件可以帮助我们模拟电路的工作情况，并分析电路的性能。
在仿真过程中，我们需要设置电路的输入信号和参数，并观察电路的输出波形和频率响应。
3. 仿真结果分析通过仿真软件，我们得到了电路的输出波形和频率响应。
根据输出波形，我们可以判断电路是否正常工作，并评估电路的增益和失真情况。
而根据频率响应，我们可以了解电路在不同频率下的放大性能。
实验结果和分析根据仿真结果，我们得到了电路的增益和频率响应曲线。
通过分析曲线，我们可以得出以下结论：1. 增益：根据增益曲线，我们可以看到电路在特定频率下的放大倍数。
通过比较不同频率下的增益，我们可以评估电路的放大性能。
如果增益随频率变化较大，可能表示电路存在失真或不稳定的问题。
2. 频率响应：频率响应曲线可以帮助我们了解电路在不同频率下的放大情况。
如果频率响应曲线在所需频率范围内较为平坦，表示电路能够稳定地放大输入信号。
而如果频率响应曲线在某些频率点出现明显的变化，可能表示电路的频率特性有问题。
结论通过本次仿真电路实验，我们成功设计并仿真了一个放大电路，并对电路的增益和频率响应进行了分析。
典型环节的电路模拟与软件仿真研究实验报告
典型环节的电路模拟与软件仿真研究实验报告本实验旨在通过电路模拟和软件仿真的方法，研究典型环节的工作原理和特性。
具体内容包括以下部分：
1. 直流电源的模拟与仿真：通过搭建简单的直流电路，模拟和仿真直流电源的工作原理和特性，包括电压、电流、功率等参数的变化规律，以及电路中各组件的作用和影响。
2. 信号放大器的模拟与仿真：通过搭建信号放大器电路，模拟和仿真信号放大器的放大倍数、带宽、噪声等参数的特性，以及电路中各组件的作用和影响。
3. 滤波器的模拟与仿真：通过搭建低通、高通、带通和带阻滤波器电路，模拟和仿真滤波器的截止频率、通带和阻带等参数的特性，以及电路中各组件的作用和影响。
4. 模拟信号的采集与处理：通过搭建模拟信号的采集电路，模拟和仿真模拟信号的采集、放大、滤波和数字化等过程，以及信号处理中各组件的作用和影响。
通过以上实验内容的学习和实践，可以深入理解电路的工作原理和特性，掌握电路模拟和软件仿真的方法，为电路设计和应用提供基础支持和技术保障。
- 1 -。
直流电路的实验报告
一、实验目的1. 理解直流电路的基本概念和基本定律。
2. 掌握直流电路的测量方法，包括电压、电流和电阻的测量。
3. 验证基尔霍夫定律和欧姆定律在直流电路中的应用。
4. 学会使用万用表等基本测量仪器。
二、实验原理直流电路是指电路中电流的方向和大小保持不变的电路。
在直流电路中，常用的基本定律有基尔霍夫定律和欧姆定律。
基尔霍夫定律包括两个部分：基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
KCL表明，在任何时刻，流入电路任一节点的电流之和等于流出该节点的电流之和。
KVL表明，在电路的任意闭合回路中，沿回路各段电压之和等于零。
欧姆定律描述了电压、电流和电阻之间的关系，即 \( U = IR \)，其中 \( U \) 为电压，\( I \) 为电流，\( R \) 为电阻。
三、实验仪器与设备1. 直流稳压电源2. 电阻（100Ω、330Ω、470Ω、510Ω、1kΩ）3. 电容（10μF、100μF）4. 二极管（1N4148）5. 电流表（0～1A）6. 电压表（0～15V）7. 电路连接导线8. 万用表四、实验内容1. 电阻串联电路搭建一个简单的电阻串联电路，包括三个电阻（100Ω、330Ω、470Ω）和一个电源。
使用电压表测量每个电阻上的电压，并计算总电压。
验证基尔霍夫电压定律。
2. 电阻并联电路搭建一个简单的电阻并联电路，包括三个电阻（100Ω、330Ω、470Ω）和一个电源。
使用电流表测量每个电阻上的电流，并计算总电流。
验证基尔霍夫电流定律。
3. 欧姆定律验证使用万用表测量一个固定电阻的阻值，然后通过改变电源电压，测量对应的电流值。
根据欧姆定律计算电阻值，验证实验结果。
4. 基尔霍夫定律验证搭建一个复杂电路，包括多个电阻、电容和电源。
使用电压表和电流表测量电路中各节点电压和电流值。
根据基尔霍夫定律计算未知电压和电流值，验证实验结果。
五、实验结果与分析1. 电阻串联电路实验结果显示，总电压等于各电阻上的电压之和，验证了基尔霍夫电压定律。
直流电路测量实验报告
直流电路测量实验报告直流电路测量实验报告引言直流电路测量实验是电子工程领域中基础而重要的实验之一。
通过该实验，我们可以学习和掌握直流电路中各种电参数的测量方法，了解电路中电压、电流和电阻之间的基本关系。
本实验报告将详细介绍实验的目的、原理、实验步骤及结果分析。
一、实验目的本实验的主要目的是：1. 学习使用万用表测量直流电路中的电压、电流和电阻。
2. 掌握欧姆定律和基尔霍夫定律在直流电路中的应用。
3. 了解电路中串联和并联电阻的计算方法。
二、实验原理1. 欧姆定律欧姆定律是描述电阻与电流、电压之间关系的基本定律。
根据欧姆定律，电流I 等于通过电阻R的电压V与电阻R之比，即I = V/R。
2. 基尔霍夫定律基尔霍夫定律是描述电路中电流和电压分布的基本原理。
根据基尔霍夫定律，电路中每个节点的电流代数和为零，即ΣI = 0；电路中每个回路的电压代数和为零，即ΣV = 0。
三、实验步骤1. 准备实验器材：万用表、直流电源、电阻、导线等。
2. 搭建串联电路：将两个电阻依次连接起来，形成串联电路。
3. 测量电压：将万用表的电压档位调至直流电压档，依次测量串联电路中各个电阻上的电压，并记录下来。
4. 测量电流：将万用表的电流档位调至直流电流档，将其连接到串联电路中，测量电路中的总电流，并记录下来。
5. 计算电阻：根据欧姆定律，利用测得的电压和电流数据，计算出串联电路中各个电阻的阻值。
6. 搭建并联电路：将两个电阻并联连接起来，形成并联电路。
7. 测量电压：按照步骤3的方法，测量并联电路中各个电阻上的电压，并记录下来。
8. 测量电流：按照步骤4的方法，测量并联电路中的总电流，并记录下来。
9. 计算电阻：根据欧姆定律，利用测得的电压和电流数据，计算出并联电路中各个电阻的阻值。
四、实验结果分析1. 串联电路测量结果根据测得的电压和电流数据，我们可以计算出串联电路中各个电阻的阻值。
比较计算结果和实际电阻值，可以发现两者之间存在一定的误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验2.1直流电路分析和仿真实验报告实验题目：直流电路分析和仿真
实验目的：
1.学习Multisim建立电路，分析直流电路的方法。
2.熟悉Multisim分析仿真模式中输出结果的常用后处理方法。
3.熟悉伏安特性的仿真测量。
4.通过实验加深对叠加定理和戴维南定理的理解。
实验内容：
1.测量二极管伏安特性
（1）建立如图所示仿真电路。
（2）通过操作的到二极管伏安特性曲线。
2.验证叠加定理
（1）建立如图所示仿真电路。
（2）仿真开关后分别在每种电源单独作用和共同作用时，用电压表测量个支路电压，记录在表格中，验证叠加定理。
可以发现，理论值与实际值十分接近，仿真模拟十分准确。
3.求戴维南等效电路
（1）建立如图所示仿真电路。
（3）用直流扫描分析方法求出a，b做端口的戴维南等效电路参数。
让测试电流源从0变化到10mA，测量得到的扫描曲线，得到a，b端口的开路电压和等效电阻。
直流扫描分析：
导入excel，做出函数图像，求出其函数表达式为y=708.5x+8.25
则仿真结果的开路电压为8.25v，等效电阻为708.5Ω。
理论计算值为
V=15*330/（270+330）=8.25，R=560+270*330/(270+330)=708.5Ω。
两者相符。
4.验证最大功率传输定理
（1）建立如图所示仿真电路。
（2）选择simulate/analyses/parameter meter,设定R4阻值从500Ω变化到1.6k，步长为0.5，输出选择为R4的功率。
启动分析仿真后得到R4功率随其阻值变化的曲线。
（3）打开测量游标，查找曲线最大值，得到最大功率值及其对应的负载电阻值。
其中最大功率值为24.016mW，对应的负载电阻为708.333Ω
思考：如何让软件自动寻找曲线的最大值？
答：得到参数扫描分析图像后，点击曲线图中的属性，选择光标开，在点击选择数值，仅勾选max y，点击确定做出有光标的图像，再讲光标移到max y出，此时x的坐标即为所对饮的负载电阻值。
思考：在验证最大功率传输定理时，如何同时显示R4消耗功率和V1输出功率的曲线？
答：在进行参数扫描时，在输出选项中，同时勾选p（v1）和p（R4）再进行仿真即可。
