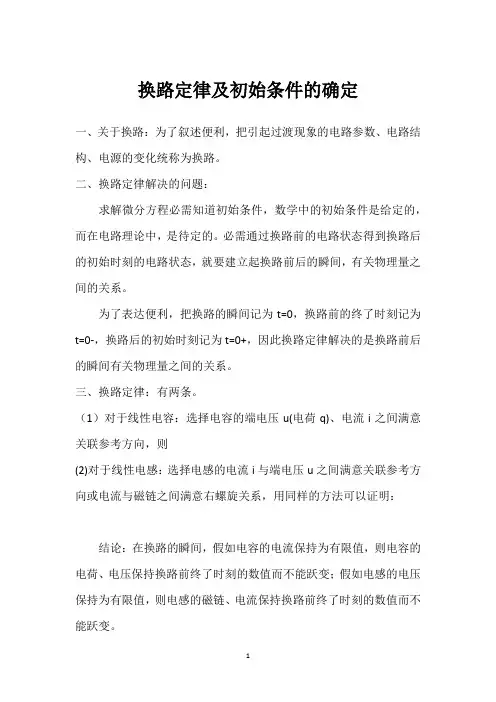

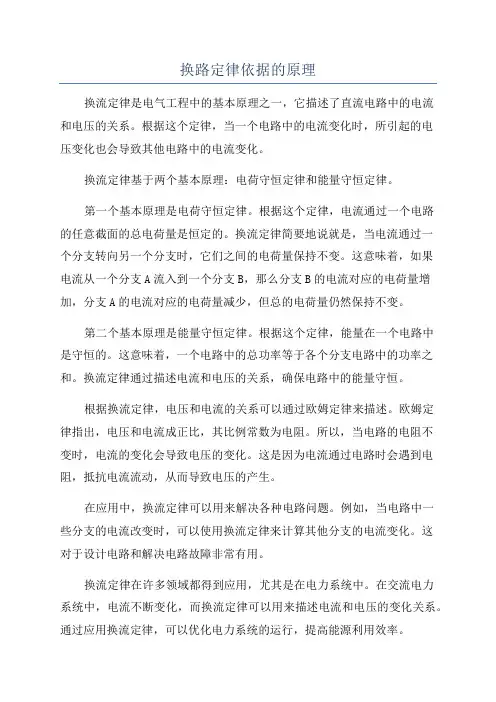

换路定律及初始条件的确定

换路定律及初始条件的确定
一、关于换路：为了叙述便利，把引起过渡现象的电路参数、电路结构、电源的变化统称为换路。

二、换路定律解决的问题：
求解微分方程必需知道初始条件，数学中的初始条件是给定的，而在电路理论中，是待定的。

必需通过换路前的电路状态得到换路后的初始时刻的电路状态，就要建立起换路前后的瞬间，有关物理量之间的关系。

为了表达便利，把换路的瞬间记为t=0，换路前的终了时刻记为t=0-，换路后的初始时刻记为t=0+，因此换路定律解决的是换路前后的瞬间有关物理量之间的关系。

三、换路定律：有两条。

（1）对于线性电容：选择电容的端电压u(电荷q)、电流i之间满意关联参考方向，则
(2)对于线性电感：选择电感的电流i与端电压u之间满意关联参考方向或电流与磁链之间满意右螺旋关系，用同样的方法可以证明：
结论：在换路的瞬间，假如电容的电流保持为有限值，则电容的电荷、电压保持换路前终了时刻的数值而不能跃变；假如电感的电压保持为有限值，则电感的磁链、电流保持换路前终了时刻的数值而不能跃变。

【实例6-1】电路如图例6-1。

开关闭合前电路已达到稳态，求换路后的瞬间电容的电压和各支路的电流。

【解】各支路电流及电容电压如图示。

【实例6-2】电路如图例6-2。

开关闭合前电路已达到稳态，求换路后的瞬间电感的电压和各支路的电流。

【解】各支路电流及电感电压如图示。

换路定律

.-换路定律————————————————————————————————作者：————————————————————————————————日期：12.1 换路定律、一阶电路的三要素法考纲要求：1、了解电路瞬态过程产生的原因。

2、掌握换路定律。

教学目的要求：1、了解电路瞬态过程产生的原因。

2、掌握换路定律。

教学重点：换路定律教学难点：换路定律课时安排：4节课型：复习教学过程：【知识点回顾】一、瞬态过程（过程）1、定义：。

2、瞬态过程产生的原因外因：。

内因：。

（元件上所储存的能量突变是产生瞬态过程的根本原因。

）二、换路定理1、换路：。

2、换路定理（1）定义：。

（2）表达式：。

3、应用电容器：换路前未储能，在换路瞬间，相当于。

换路前储能，在换路瞬间，相当于。

电感：换路前未储能，在换路瞬间，相当于。

换路前储能，在换路瞬间，相当于。

在稳态1和稳态2时，电感相当于，电容器相当于。

4、注意事项：只有和不能跃变，其他的电压和电流可以跃变。

5、电压、电流初始值的计算（1）；（2）；（3）；（4）；【课前练习】一、判断题1、发生过渡过程时，电路中所有电流、电压均不能发生突变。

( )2、在电路的过渡过程中，电感中的电流和电容两端的电压是不能突变的。

( )3、在电路的换路瞬间，电感两端电压和电容中的电流是可以突变的。

( )4、换路定律不仅适用于换路的瞬间，也适用于瞬态过程中。

( )5、电路的瞬态过程是短暂的，其时间的长短是由电路的参数决定的。

( )6、电路中只要有储能元件，且进行换路，就会存在过渡过程。

( )7、电容元件的电压、电流可由换路定律确定。

( )二、选择题1、如图所示电路中，t=0时，开关闭合，若uc （0-）=0，则ic(0+)为( )A ．0B ．1AC ．2A D.∞2、如图所示电路，t=0时开关打开，则u(O+)为( )A ．25VB ．- 25VC ．OV D. 50V3、图示电路中．，t=0时开关S 闭合，那么电路中电流的初始值和稳态值分别为( )A ．iL(0+)=R E 2 iL (∞)=O ； B ．iL(0+)=O iL (∞)= RE ； C. iL(0+)=R E 2 / iL (∞)= R E ; D ．iL(0+)=R E iL (∞)= R E 2第1题图第2题图第3题图4、如图所示电路中，t=0时开关断开，则8Ω电阻初始电流i(0+)为 ( )A. 2A B ．- 2A C ．4A D ．- 4A5、如图所示电路中，t=0时开关打开，则uc(0+)为 ( )A ．3 VB ．-3VC ．OVD ．6V6、如图所示电路中，在已稳定状态下断开开关S ，则该电路( )A.因为有储能元件L ，产生过渡过程B ．因为电路有储能元件，且发生换路，要产生过渡过程C ．因为换路时元件L 上的电流储能不发生变化，不产生过渡过程D ．因为电路有储能元件，但不能确定是否有过渡过程第4题图第5题图第6题图三、填空题1、电路产生瞬态过程的充分条件是,必要条件是(1) ，(2) .2、RL串联电路，已知，L=2H，R=4Ω，iL(0-)=2 A，在t=0时闭合开关S对电阻R放电，则电阻R在此放电过程中吸收的能量为，电感元件在未放电前储存的能量为。

换路的概念及换路定律的内容优选PPT

外因
电路的接通或断开，电路参数或电源的变化，电路的改接等都是外因。
过渡过程的特点及影响
电路的过渡过程一般比较短暂，但它的作用和影响都十分重要。有的电路专门利用其过渡特性实现延时、波形产生等功能；而在电力系统中，过渡过程的出现可能产生比稳定状态大得多的过电压或过电流，若不采取一定的保护措施，就会损坏电气设备，引起不良后果。因此研究电路的过渡过程，掌握有关规律，是非常重要的。
解：选定各电压、电流参考方向如图（a）所示。
S打开时，电路处于稳态，此时电感相当于短路，有
i (0) U 200.5A uR2（0+）=R2i（0+）=100×（-2/3L）= -66. RR 1 030 uR2（0+）=R2i（0+）=100×（-2/3）= -66.
S 12
3、动态电路过渡过程进行得快慢取决于电路的时间常数τ。
3 S
13
而t = 0+时刻电路已经进入过渡过程，是过渡过程的开始时刻。
368 U0，这表明时间常数τ是电容电压uC从换路瞬间开始衰减到初始值的36.
t = 0时，S打开，输入为零。S打开瞬间有 i1（0+）R1+ uL（0+）+i2（0+）R2 = US
（2）根据换路定律确定uC（0+）或iL（0+）；因此研究电路的过渡过程，掌握有关规律，是非常重要的。
换路定律的内容
uC(0)uC(0)
iL(0)iL(0)
说明在换路前后电容电流和电感电压为有限值的条件下，换路前后瞬间电容电压和电感电流不能跃变，这就是换路定律的内容。
三、过渡过程初始值的计算
对于初始值可按以下步骤确定：

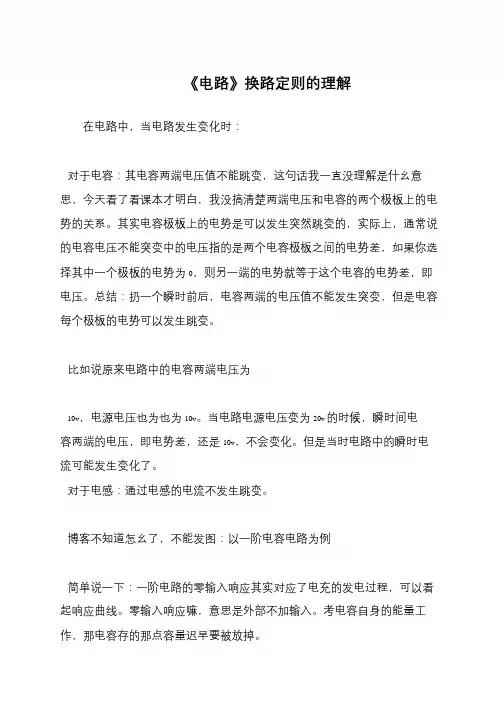

《电路》换路定则的理解

《电路》换路定则的理解
在电路中，当电路发生变化时：
对于电容：其电容两端电压值不能跳变，这句话我一直没理解是什幺意思，今天看了看课本才明白，我没搞清楚两端电压和电容的两个极板上的电势的关系。

其实电容极板上的电势是可以发生突然跳变的，实际上，通常说的电容电压不能突变中的电压指的是两个电容极板之间的电势差，如果你选择其中一个极板的电势为0，则另一端的电势就等于这个电容的电势差，即电压。

总结：扔一个瞬时前后，电容两端的电压值不能发生突变，但是电容每个极板的电势可以发生跳变。

比如说原来电路中的电容两端电压为
10v，电源电压也为也为10v。

当电路电源电压变为20v 的时候，瞬时间电容两端的电压，即电势差，还是10v，不会变化。

但是当时电路中的瞬时电流可能发生变化了。

对于电感：通过电感的电流不发生跳变。

博客不知道怎幺了，不能发图：以一阶电容电路为例
简单说一下：一阶电路的零输入响应其实对应了电充的发电过程，可以看起响应曲线。

零输入响应嘛，意思是外部不加输入。

考电容自身的能量工作，那电容存的那点容量迟早要被放掉。
