非球面镜的检测与磨削
非球面镜片的装配原则 和 棱镜处理
非球面镜片的特殊曲率安排让镜片获得了优异的光学性能。
但是这种优异性能的发挥必须以正确装配、调校为前提。
如果装配错误，非球面镜片的光学性能甚至会比球面镜片更糟糕。
非球面镜片装配的最主要原则是，镜片的对称轴一定要通过眼球的转动中心。
非球面设计有一个特殊的参考轴——对称轴，这是与球面镜片不一样的。

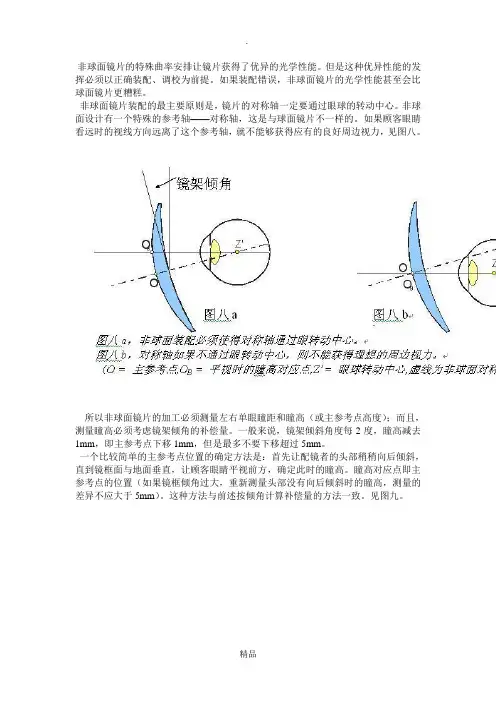

如果顾客眼睛看远时的视线方向远离了这个参考轴，就不能够获得应有的良好周边视力，见图八。
所以非球面镜片的加工必须测量左右单眼瞳距和瞳高（或主参考点高度）；而且，测量瞳高必须考虑镜架倾角的补偿量。
一般来说，镜架倾斜角度每2度，瞳高减去1mm，即主参考点下移1mm，但是最多不要下移超过5mm。
一个比较简单的主参考点位置的确定方法是：首先让配镜者的头部稍稍向后倾斜，直到镜框面与地面垂直，让顾客眼睛平视前方，确定此时的瞳高。
瞳高对应点即主参考点的位置（如果镜框倾角过大，重新测量头部没有向后倾斜时的瞳高，测量的差异不应大于5mm）。
这种方法与前述按倾角计算补偿量的方法一致。
见图九。
实践中，大家很少注意镜片平面夹角（Face form angle），大家只是习惯地根据顾客的脸形进行角度调整。
这个角度大约会在0～10度之间变动。
但是对于近用眼镜，每只镜片有2.5mm左右的内移量，所以，我们建议适当反向调整这个夹角，这样，镜片的对称轴才能通过眼的转动中心。
从非球面的适配要求可以得知，我们不可以通过移心加工来获得棱镜。
因为移心加工必然导致对称轴偏离眼的转动中心，导致周边视力的降低。
但是，处方棱镜仍然可以通过车房加工附加在镜片上。
但是，镜片附加了较大数量的棱镜后，必须考虑到棱镜效应对眼球转动的影响。
人眼在注视目标时，假如眼前附加了棱镜，眼球会向棱镜顶角方向转动。
因此，为了保证镜片对称轴仍然能通过眼转动中心，需要将镜片向棱镜顶角方向移心。
移心量大约为每个棱镜移心0.25～0.3mm。
一般来说，当棱镜量比较大时，这样移心处理的价值比较大。
