6.3 锁相环路(PLL)电路设计实例
锁相环PLL基本原理设计与应用
AGC电路接收方框图如图2-1所示。
第5页
图2-1 AGC电路的接收方框图
第6页
工作原理: 它的工作过程是输入信号 经放大、变频、再放大 后，到中频输出信号，然后把此输出电压经检波和滤波，产生 控制电压 ，反馈回到中频、高频放大器，对他们的增益进行 控制。所以这种增益的自动调整主要由两步来完成：第一，产 生一个随输入 信号而变化的直流控制电压 (叫AGC电压)；第 二，利用AGC电压去控制某些部件的增益, 使接收机的总增益 按照一定规律而变化。
第 24 页
图4-4 鉴相器的线性数学化模型（时域）
2．环路滤波器（Loop Filter，简称LF)
第 25 页
环路滤波器是线性电路，由线性元件电阻、电感和电容 组成，有时还包括运算放大器在内。它是低通滤波器。在锁 相环路中，常用的滤波器有以下的三种，如图4-5所示。
图4-5 三种常用的环路滤波器
第四节 锁相环路(PLL)
第 13 页
一、PLL概述
锁相环路是一个相位误差控制系统，是将参考信号与输出 信号之间的相位进行比较，产生相位误差电压来调整输出信号 的相位，以达到与参考信号同频的目的。
参考 信号
鉴相器
环路 滤波器
输出
压控
信号
振荡器
图4-1 锁相环系统框图
第 14 页
锁相环路应用
锁相接收机 微波锁相振荡源 锁相调频器 锁相鉴频器 定时提取（滤波） 锁相频率合成器 ……
第 16 页
鉴相器是相位比较装置，用来比较输入信号ui(t)与压控 振荡器输出信号uo(t) 的相位，它的输出电压ui(t)是对应于 这两个信号相位差的函数。
环路滤波器的作用是滤除ud(t)中的高频分量及噪声， 以保证环路所要求的性能。
锁相环电路设计
锁相环的原理2007-01-23 00:241．锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环（PLL）。
锁相环的特点是：利用外部输入的参考信号控制环路部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成u D（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压u C（t），对振荡器输出信号的频率实施控制。
2．锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：（8-4-1）（8-4-2）式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压u D为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压u C （t）。
即u C（t）为：（8-4-3）式中的ωi为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即（8-4-4）则，瞬时相位差θd为（8-4-5）对两边求微分，可得频差的关系式为（8-4-6）上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，u c（t）为恒定值。
毕业设计论文：PLL锁相环电路
1摘 要随着通信及电子系统的飞速发展，促使集成锁相环和数字锁相环突飞猛进。
本次毕业设计的主要任务是，采用0.180.18μμm CMOS 工艺，设计实现一个基于改进的鉴频鉴相器，压控振荡器，环路滤波器的全集成的CMOS PLL 锁相环电路，设计重点为PLL 锁相环电路的版图设计，设计工具为Laker 。
本论文介绍了PLL 锁相环电路的基本原理以及其完整的版图设计结果。
本次设计表明，采用该方案实现的锁相环电路主要功能工作正常，初步达到设计要求。
求。
关键词：PLL 锁相环电路，鉴频鉴相器，压控振荡器，环路滤波器，版图设计，0.180.18μμm CMOS 工艺工艺AbstractWith the development of the communications and electronic systems, the technology of the integrated PLL and digital PLL develops rapidly.The main task of graduation is to design and realize a fully integrated CMOS PLL circuit which is based on an improved phase detector, VCO, loop filter using the 0.18μm CMOS technology 0.18μm CMOS technology. The design focus on the layout of the PLL circuit, and the . The design focus on the layout of the PLL circuit, and the design tools is the Laker.This paper introduces the basic principles of PLL phase locked loop circuit and its comprehensive layout results. This design shows that the program implemented by the main function of PLL circuit is working well, and it meets the design requirements.Key words:PLL phase locked loop circuits, popularly used phase detectors, discrimination, VCO loop filter, layout design, 0.18 μm CMOS process目 录 (11)摘 要.............................................................................................................................. (22)Abstract .......................................................................................................................... (44)第1章 绪论................................................................................................................ (44)1.1 锁相技术的发展.............................................................................................. (44)1.2 锁相环路的主要特性......................................................................................1.3 PLL锁相环的应用领域 (5)第2章 基于CMOS锁相环的电路设计 (7)2.1 锁相环的基本组成.......................................................................................... (77) (77)2.2 锁相环工作原理.............................................................................................. (88)2.3 鉴相器..............................................................................................................2.3.1 鉴频鉴相器（PFD） (9) (110)2.3.2 鉴频鉴相器设计.................................................................................. (110)2.4 环路滤波器....................................................................................................11 (11)2.5 压控振荡器....................................................................................................第3章 关于COMS锁相环的版图设计 (12) (112)3.1 电路设计........................................................................................................3.2 版图设计........................................................................................................ (112) (113)3.2.1 版图设计规则检查.............................................................................. (113)3.2.2 注意事项..............................................................................................3.3 锁相环的版图设计........................................................................................ (115) (117)第4章 结束语............................................................................................................ (118)参考文献...................................................................................................................... (119)致谢..............................................................................................................................第1章 绪论1.1锁相技术的发展 锁相技术起源于20世纪30年代，提出无线电调幅信号的锁相同步检波技术。
锁相环PLL
光耦合器
2.电流传输比 光耦合器的重要参数，通常用直流电流传 输比来表示，当输出电压保持恒定时，它等 于直流输出电流IC与直流输入电流IF的百分 比。有公式 CTR=IC/IF *100%。
光耦合器
六、选用原则
1.光耦合器的电流传输比（CTR）的允许范围为 50%-200%。 这时因为当CTR<50%时，光耦合器中的LED就需 要较大的工作电流（IF>50mA），才能正常控制占 空比，这会增大光耦合器的功耗。如果当 CTR<200%，在启动电路或者当负载发生突变时， 有可能造成误触发，影响正常输出。
其中，1.通用型属于中速光耦合器，其电流传输比 为25%-300%。达林顿型光耦合器的速度较低，其 电流传输比可达到100%-5000%。 2.高速型光耦合器具有速度快、输出线性好等优点。 由光集成电路构成的光耦合器属于高速光耦，电流 传输比较大。
光耦合器
3.光纤型光耦合器能够耐压高，其绝缘电压 值超过100kV。 4.光敏晶闸管型光耦合器属于大功率输出的 光耦典型产品有4N39（内含单向晶闸管）， IS607（内含双向晶闸管）。光敏场效应管型 光耦合器的特点是速度快，交、直流两用。
隔离变压器
三、图形符号（见P56 图5-17）
隔离变压器
四、作用
隔离变压器是交流电源转换的一种重要的静止型电 磁感应器件，广泛应用于电器、控制、船舶及测试 等行业。 1.绝缘耐压特性 2.电源滤波作用
隔离变压器
五、应用
图一 常见的晶闸管触发电路
图二 典型的直接耦合式GTO驱动电路
光耦合器
一、概念 光耦合器（Optical Coupler）也称光电耦合 光耦合器 器或隔离器，简称光耦 光耦。 光耦
锁相环pll原理与应用
$number {01}
目 录
• 锁相环PLL的基本原理 • 锁相环PLL的种类与特性 • 锁相环PLL的应用 • 锁相环PLL的发展趋势与挑战 • 锁相环PLL的设计与实现
01
锁相环PLL的基本原理
PLL的基本结构
鉴相器（PD）
用于比较输入信号和反馈信号的相位 差。
压控振荡器（VCO）
相位同步
锁相环PLL用于电力系统的相位同步，确保不同电源之间的相位一 致，提高电力系统的稳定性。
频率跟踪
锁相环PLL用于电力系统的频率跟踪，实时监测电网频率变化，确 保电力系统的正常运行。
故障定位
通过分析电网信号的相位和频率变化，结合锁相环PLL实现电力故 障的快速定位和排查。
其他领域的应用
电子测量
PLL的发展趋势
高速化
随着通信技术的发展， 对信号的传输速率要求 越来越高，锁相环PLL 的频率合成速度和跟踪
速度也在不断加快。
数字化
随着数字信号处理技术 的进步，越来越多的锁 相环PLL开始采用数字 控制方式，提高了系统 的稳定性和灵活性。
集成化
为了减小电路体积和降 低成本，锁相环PLL的 集成化程度越来越高， 越来越多的功能被集成
软件PLL具有灵活性高、可重 构性好等优点，但同时也存在 计算量大、实时性差等缺点。
各种PLL的优缺点比较
1 2
3
模拟PLL
优点是响应速度快、跟踪性能好；缺点是元件参数漂移、温 度稳定性差。
数字PLL
优点是精度高、稳定性好、易于集成；缺点是响应速度慢、 跟踪性能较差。
软件PLL
优点是灵活性高、可重构性好；缺点是计算量大、实时性差 。
6.1 锁相环路(PLL)电路基础
t
VCO受环路滤波器输出电压uc(t)的控制，使振荡频率 向输入信号的频率靠拢，直至两者的频率相同，使得 VCO输出信号的相位和输入信号的相位保持某种特定 的关系，从而达到相位锁定的目的。
4．锁相环的基本工作过程 锁相环的基本工作过程如下： （1）设输入信号ui(t)和本振信号（压控振荡器输出信 号）uo(t)分别是正弦和余弦信号，它们在鉴相器内进 行比较，鉴相器的输出是一个与两者间的相位差成比 例的电压ud(t)，一般把ud (t)称为误差电压。 （2）环路低通滤波器滤除鉴相器输出中的高频分量， 然后把输出电压uc(t)加到VCO的输入端，VCO的本振 信号频率随着输入电压的变化而变化。如果二者频率 不一致，则鉴相器的输出将产生低频变化分量，并通 过低通滤波器使VCO的频率发生变化。只要环路设计 恰当，则这种变化将使本振信号uo(t)的频率与鉴相器 输入信号ui (t)的频率一致。
图6.1.3 三种常用的环路滤波器
图6.1.3（a）所示的一阶RC低通滤波器的传递函 数为输出电压uc(t)与输入电压ud(t)之比，即
1 1 u ( jω ) jω C H ( jω ) = c = = RC 1 ud ( jω ) R + 1 jω + jω C RC
改为拉氏变换形式，用s代替jω，得 1 1 RC = τ = 1 H (s) = 1 1 sτ + 1 s+ s+ RC τ 式中，τ =RC为滤波器时间常数
3．良好的门限特性 在调频通信中，锁相环路用做鉴频器时也有门限效应存在。 但是，在相同的调制系数的条件下，它比普通鉴相器的门 限低。当锁相环路处于调制跟踪状态时，环路有反馈控制 作用，跟踪相位差小，这样，通过环路的作用，限制了跟 踪的变化范围，减少了鉴相特性的非线性影响，改善了门 限特性。 锁相环路在通信系统中的用途极为广泛。例如，锁相接收 机、微波锁相振荡源、锁相调频器、锁相鉴频器、窄带的 高频带通滤波器等。在锁相频率合成器中，锁相环路具有 稳频作用，能够完成频率的加、减、乘、除等运算，可以 作为频率的加减器、倍频器、分频器等使用。 目前在比较先进的模拟和数字通信系统中大都使用了锁相 环路。
锁相环PLL原理与应用-经典共66页文档
6
、
露
凝
无Hale Waihona Puke 游氛，天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
Thank you
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
PLL锁相环电路
二．鉴相器（PD） Ud = Kd *θ Kd 为鉴相灵敏度 三．压控振荡器（VCO） （P2） ωo（t）= ωom + K0 UF（t） K0——VCO控制特性曲线的斜率，常 称为VCO的控制灵敏度，或称压控灵 敏度。
四、环路滤波器，这里仅讨论 无源比例积分滤波器
• 其传递函数为：
U O ( s) s 2 1 K F ( s) U i ( s) s( 1 2 ) 1 U i
• 但当信号源频率远大于（高端）或远小于 （低端）４０４６Ａ的中心频率时，Ui波 形还保持稳定清晰，但Uo不能保持稳定清 晰，这就是失锁。记下刚出现失锁时的Ui 频率即高端频率fHH和低端频率fHL，则同步 带ΔfH ＝ fHH－fHL 。由于我们用的是 PD1，是异或门相鉴器，当Ui和Uo为分数 倍数关系时，也可能出现两个稳定的波形， 这种情况应认为是“失锁”。只有出现两 个同频的稳定波形时才认为是“锁定
• 根据上面测出的4518的波形图， 用二片CD4518（共4个计数器） 组成一个4000分频器，也就是一 个四分频器，三个十分频器 。
2）用一片CD• 4017（十进制计数分配器）功能测试
0 CP "0" "1" "2" 1 2 3 4 5 6 7 8 9 10
捕捉带
• 失锁时，ωoωi，如果从两个方向 设法改变ωi，使ωi向ωo靠拢，进 而使ωo =（ωi－ωo），当ωo 小到某一数值时，环路则从失锁进 入锁定状态。这个使PLL经过频率 牵引最终导致入锁的频率范围称为 捕捉带ωp。
同步带ωH，捕捉带ωp 和VCO 中 心频率ωo的 关系
R1
R2 C
Uo
• 式中：τ1 = R1 C • τ2 = R2 C

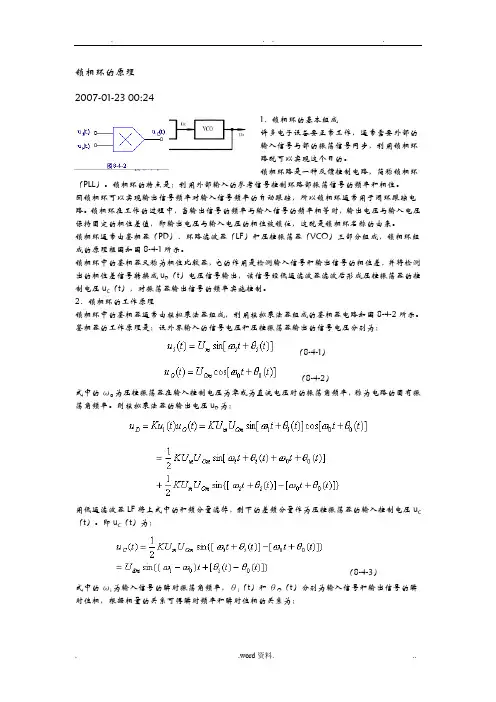

锁相环电路设计
锁相环的原理2007-01-23 00:241．锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环（PLL）。
锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成u D（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压u C（t），对振荡器输出信号的频率实施控制。
2．锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：（8-4-1）（8-4-2）式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压u D为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压u C （t）。
即u C（t）为：（8-4-3）式中的ωi为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即（8-4-4）则，瞬时相位差θd为（8-4-5）对两边求微分，可得频差的关系式为（8-4-6）上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，u c（t）为恒定值。
