上海建工集团视觉系统施工现场文明标准化模板
施工现场二图六牌标牌标准
六牌二图一、六牌1、工程概况牌、2、管理人员名单和监督电话牌、3、消防保卫牌、4、安全生产牌、5、文明施工牌、二、二图6、施工现场平面图、7、工程立面图（效果图）六牌二图包括：工程概况牌、管理人员名单和监督电话牌、消防保卫牌、安全生产牌、文明施工牌、施工现场平面图、工程立面图施工铭牌工程概况施工现场安全生产管理规定一、非施工人员不得擅自进入施工现场。
二、进入施工现场必须戴安全帽，扣好帽带，遵守安全、文明施工各项规章制度。
三、悬空高处作业必须系好安全带，做到高挂低用。
四、严禁从高处往下（或往上）抛扔材料、工具等物和建筑垃圾。
五、各种机电设备外露传（转）动的危险部位必须安设可靠的安全防护装置。
非专职人员严禁启动和操作。
六、爆破、吊装区域，禁止非操作人员入内，起重吊臂旋转区域下不准行人和停留。
七、特种作业必须由经过专门培训、考试合格的持证人员担任。
八、施工现场的安全防护设施、脚手架连墙点、安全警示标牌，不得擅自拆除或移位。
九、正确使用个人劳动防护用品，遵守劳动纪律，严禁酒后上班，不准在施工现场打闹玩笑。
十、施工人员应从规定梯道通行，严禁攀爬脚手架、井架、人货梯，严禁乘坐人货梯（井架）吊盘上下。
上海建工五建集团有限公司文明施工管理规定一、施工现场入口处应挂置工程概况牌。
施工现场周边应设置高度不低于2米的围挡,实行封闭施工。
二、各项临时设施、材料、成品、半成品和机具设备等，应按施工总平面图布置堆放、整齐稳固。
三、施工现场道路应坚实畅通，场地平整，无积水。
供水阀不得长流水，及时清理建筑垃圾，保持场地整洁。
四、临街在建工程应采用密目式安全网全封闭防护。
五、施工污水必须经场内集水井沉淀后，再排入城市排水设施。
六、除设有符合规定的装置外，不得在施工现场熔融沥青或焚烧油毡、油漆等产生有毒烟尘和恶臭气体的物质。
七、施工车辆、混凝土、砂浆拌和机等驶、运出施工现场前必须清洗干净，避免污染城市路面。
八、施工现场临时厕所要采用水冲式，落实专人清扫，消灭蚊蝇。
集团施工现场VI实用标准化图集
集团施工现场VI标准化图集1.大门围挡形象区1.1大门在施工场地允许的情况下，原则上办公区大门和施工区大门应分别设置。
办公区大门只供人员及小汽车通行，施工区大门只供施工车辆通行，二者不混行。
1.1.1办公区大门1.1.1.1办公区大门A适用范围：①国家、省（含自治区、直辖市）重点工程、政治工程；②集团重点工程；③集团一级项目（建筑面积15万平方米以上或合同额在5亿元以上的施工项目）、二级项目（建筑面积8万平方米以上15万平方米以下，群体工程和住宅小区10万平方米以上15万平方米以下，或合同额3亿元以上5亿元以下的施工项目），三级项目建筑面积4万平方米以上8万平方米以下，群体工程和住宅小区4万平方米以上10万平方米以下，或合同额1亿元以上3亿元以下的施工项目，分级规定详见《北京建工集团施工项目管理指导意见》；④集团区域市场形象工程、标杆工程；⑥位于大中型城市核心区域及繁华区域的工程。
说明：1、大门造型根据集团LOGO变形而来，主体为高矮不同的两组红色柱子，每组3根。
警卫室位于较矮的红色柱子一侧，整体为白色。
2、大门造型柱采用方钢骨架，2mm厚铁板与骨架焊接作为面层板，面层板上直接喷涂宫墙红油漆。
在闸机靠近围挡一侧，建设截面尺寸1m×1m高3.1m的门柱，工艺做法及颜色与大门造型柱相同。
大门警卫室为活动板房外包白色铝塑板。
3、闸机人行入口宽度和闸机数量根据场地实际进行设置。
4、大门较高的造型柱上贴挂集团标识中英文全称竖式组合，颜色为金色，材质为金属字。
警卫室贴挂集团中英文简称居中式组合，颜色为宫墙红色，材质为亚克力。
5、大门两侧围挡上分别贴挂宣传标语和项目部名称，其中宣传标语为固定内容：“北京建工集团，中国五百强企业，全球最大工程承包商之一”，分三行居中布局，字体为正大黑体，颜色为金色，材质为金属字，宣传标语和项目部名称两侧隔7块围挡喷绘第一个白色集团LOGO。
1.1.1.2办公区大门B适用范围：①集团四级项目（建筑面积1万平方米以上4万平方米以下或合同额0.5亿元以上1亿元以下的施工项目），五级项目（建筑面积1万平方米以下或合同额0.5亿元以下的施工项目），分级规定详见《北京建工集团施工项目管理指导意见》；②除办公区大门A类适用范围以外的其它项目。
上海建工标准化文明施工

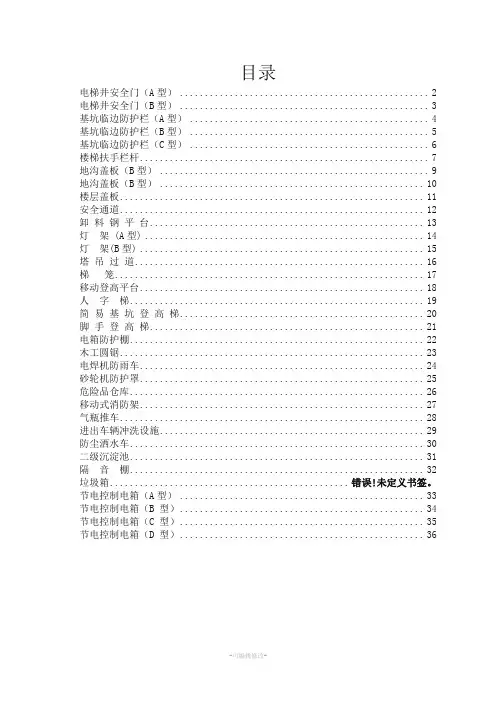

目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (5)基坑临边防护栏（C型） (6)楼梯扶手栏杆 (7)地沟盖板（B型） (9)地沟盖板（B型） (10)楼层盖板 (11)安全通道 (12)卸料钢平台 (13)灯架 (A型) (14)灯架(B型) (15)塔吊过道 (16)梯笼 (17)移动登高平台 (18)人字梯 (19)简易基坑登高梯 (20)脚手登高梯 (21)电箱防护棚 (22)木工圆锯 (23)电焊机防雨车 (24)砂轮机防护罩 (25)危险品仓库 (26)移动式消防架 (27)气瓶推车 (28)进出车辆冲洗设施 (29)防尘洒水车 (30)二级沉淀池 (31)隔音棚 (32)垃圾箱................................................ 错误!未定义书签。
节电控制电箱（A型）. (33)节电控制电箱（B 型） (34)节电控制电箱（C 型） (35)节电控制电箱（D 型） (36)电梯井安全门（A 型）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。
【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。
【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。
【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。
（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200电梯井安全门（B 型）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
公司施工现场视觉识别系统(新版)
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
施 工 现 场 视觉识别系统手册
山西安装
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
山西省工业设备安装有限公司
山西安装
施 工 现 场 视觉识别系统手册
建工蓝：C100，M80 辅助色：白色，40%黑，黑色K100
标准比例示意图 注：A为一个基本计量单位
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
××项目部
600 mm
司 公 限
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
施 工 现 场 视觉识别系统手册
山西安装
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
山西安装
施 工 现 场 视觉识别系统手册
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
山西省工业设备安装有限公司
SHANXIINDUSTRIAL EQUIPMENT INSTALLATION CO., LTD
建筑工地文明施工管理CIS视觉规范
CIS 视觉规范既为施工现场文明施工和企业形象管理的图文解释系统。
其意义在于树立良好的公众形象，统一社会各界对“**集团”特有的管理形象认识，提高企业知名度，增强员工自豪感、自信心，营造良好的工作氛围 ,激励员工积极性，使企业在一个恰如其份的舆论和口碑环境中健康发展。
CIS 系统管理应遵循的原则：华而不艳、美而不娇、扬而无非，真切地展现集团公司的实力。
1.施工现场平面布置图：该布置图应具备以下内容：大门区、办公区、生活区、生产区，各区应相对独立，自成一片功能区。
2.大门区2.1 大门框，可分为有横梁和无横梁两种形式。
门框内空宽不应小于 8M,有横梁的大门内空高不应少于 5M。
摆布立柱的内外侧均要挂贴标语(外侧标语内容展示企业形象，内侧标语内容表达项目现场管理要求，标语内容最好编成对联形式)，有横梁的其内外梁面均要线挂标语。
其中前梁必须挂贴的内容为：“重庆**建设集团欢迎您”；无横梁的大门框除有标语外，必须按设计图制作。
2.2 在横梁上扎捆用红绸印有“**集团”标准字样和商标的刀旗。
2.3 大门：在门上须焊接四块写有“**集团”标准字样的铁板。
铁板尺寸不小于 50*70CM。
2.4 大门两侧砌筑不小于 2.2*10M 的墙面，墙体应粉蓝边白带。
在墙体上张贴六牌二图：“项目管理人员及监督电话、工程概况、施工现场十不许、文明施工要决、三宝四口五临边防护制度、消防保卫制度、安全生产管理制度、施工平面布置图”。
其制作有两种方式：①标牌式，用木条镶边压贴。
②职责牌式，用像框将其内容装裱精美后悬挂，工程效果图或者工程红线控制图公告牌制作成大型落地式标牌。
2.5 在进入大门口的显眼处必须悬挂“进入施工现场必须佩戴安全帽”“每日安全提示牌”的警示图牌。
2.6 如果施工围挡采用轻质彩钢瓦。
可在现场出入口管理房的墙体上贴挂六牌二图或者搭设超过彩钢瓦的架体进行贴图。
2.7 如果围墙采用彩钢瓦，每十张彩钢瓦加装一张喷有“**集团”标准字样和徽标的白色采钢瓦。
上海建工标准化文明施工
目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (5)基坑临边防护栏（C型） (6)楼梯扶手栏杆 (7)地沟盖板（B型） (9)地沟盖板（B型） (10)楼层盖板 (11)安全通道 (12)卸料钢平台 (13)灯架 (A型) (14)灯架(B型) (15)塔吊过道 (16)梯笼 (17)移动登高平台 (18)人字梯 (19)简易基坑登高梯 (20)脚手登高梯 (21)电箱防护棚 (22)木工圆锯 (23)电焊机防雨车 (24)砂轮机防护罩 (25)危险品仓库 (26)移动式消防架 (27)气瓶推车 (28)进出车辆冲洗设施 (29)防尘洒水车 (30)二级沉淀池 (31)隔音棚 (32)垃圾箱................................................ 错误!未定义书签。
节电控制电箱（A型）. (33)节电控制电箱（B 型） (34)节电控制电箱（C 型） (35)节电控制电箱（D 型） (36)说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。
【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。
【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。
【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。
（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
施工现场标准化图册
施工现场标准化图册说明1、本图册图例仅供参考，色彩和文字可根据企业标准制作。
2、本图册同一条目标注*号的两项，现场做法两者选一。
3、本图册黑体字局部为强制性标准，必须严格执行；其余条文为提高性标准，鼓励企业实行。
4、xx市中环路以内所有工程、中环路以外城市主干道两侧工程临边防护必须按照提高性标准〔施工过程：1.1.4、5.1.3〕执行。
5、本图册由xx市建筑平安监视管理站负责解释。
目录一、开工前1封闭管理 (4)2施工场地 (7)3材料管理 (15)4施工区 (20)5生活区 (24)6办公区 (35)7标志标牌 (36)二、施工过程1基坑工程 (44)2脚手架 (50)3高处作业吊篮 (53)4模板支架 (54)5高处作业 (55)6临时用电 (64)7塔式起重机 (66)8施工升降机/物料提升机 (67)9施工机具 (70)一、开工前1、封闭管理1.1现场大门1.1.1 施工现场应设置金属大门，并加有企业名称和工程工程标识。
1.1.2 现场采用定型化、工具式门柱和大门。
大门整洁、美观、结实且能够展示企业文化，能够循环利用。
备注：门头书写工程名称门柱书写企业文化内容大门显示企业名称1.2围挡1.2.1市区主要路段的工地应设置高于2.5m 围挡，一般路段的工地应设置高于1.8m围挡。
1.2.2 围挡应沿工地四周连续设置。
1.2.3围挡应巩固、稳定、整洁、美观。
1.2.4围挡有能够展示公益性内容，不得少于围挡面积的3/5。
1.3保卫室1.3.1大门口应设置保卫室，实行出入人员登记制度。
1.3.2保卫室应有监控设备。
1.4 一卡通门禁管理系统1.4.1 应设置门禁管理系统，严禁闲散人员进入施工现场。
1.4.2一卡通供职工就餐、考勤、进入施工场地，记录职工在工程过程中的信息。
1.5“三区〞隔离设置1.5.1 施工现场区域应与办公区、生活区划分清晰，并应采取相应的隔离措施。
2、施工场地2.1施工道路2.1.1根据施工平面图布局，设置施工道路、消防通道。
集团施工现场VI标准化图集
集团施工现场VI标准化图集1.大门围挡形象区1.1大门在施工场地允许的情况下，原则上办公区大门和施工区大门应分别设置。
办公区大门只供人员及小汽车通行，施工区大门只供施工车辆通行，二者不混行。
1.1.1办公区大门办公区大门A适用范围：✍国家、省（含自治区、直辖市）重点工程、政治工程；✍集团重点工程；✍集团一级项目（建筑面积15万平方米以上或合同额在5亿元以上的施工项目）、二级项目（建筑面积8万平方米以上15万平方米以下，群体工程和住宅小区10万平方米以上15万平方米以下，或合同额3亿元以上5亿元以下的施工项目），三级项目建筑面积4万平方米以上8万平方米以下，群体工程和住宅小区4万平方米以上10万平方米以下，或合同额1亿元以上3亿元以下的施工项目，分级规定详见《北京建工集团施工项目管理指导意见》；✍集团区域市场形象工程、标杆工程；✍位于大中型城市核心区域及繁华区域的工程。
说明：1、大门造型根据集团LOGO变形而来，主体为高矮不同的两组红色柱子，每组3根。
警卫室位于较矮的红色柱子一侧，整体为白色。
2、大门造型柱采用方钢骨架，2mm厚铁板与骨架焊接作为面层板，面层板上直接喷涂宫墙红油漆。
在闸机靠近围挡一侧，建设截面尺寸1m×1m高3.1m的门柱，工艺做法及颜色与大门造型柱相同。
大门警卫室为活动板房外包白色铝塑板。
3、闸机人行入口宽度和闸机数量根据场地实际进行设置。
4、大门较高的造型柱上贴挂集团标识中英文全称竖式组合，颜色为金色，材质为金属字。
警卫室贴挂集团中英文简称居中式组合，颜色为宫墙红色，材质为亚克力。
5、大门两侧围挡上分别贴挂宣传标语和项目部名称，其中宣传标语为固定内容：“北京建工集团，中国五百强企业，全球最大工程承包商之一”，分三行居中布局，字体为正大黑体，颜色为金色，材质为金属字，宣传标语和项目部名称两侧隔7块围挡喷绘第一个白色集团LOGO。
办公区大门B适用范围：集团四级项目（建筑面积1万平方米以上4万平方米以下或合同额0.5亿元以上1亿元以下的施工项目），五级项目（建筑面积1万平方米以下或合同额0.5亿元以下的施工项目），分级规定详见《北京建工集团施工项目管理指导意见》；除办公区大门A类适用范围以外的其它项目。
上海建工集团视觉系统(施工现场文明标准化)
第一章根底设施标准1.1工地主门、边门工地主门〔1〕主门全景效果图：〔2〕具体尺寸：(图中尺寸单位均为：mm)（3）具体做法：a.主门门柱砌筑标准按标准形体使用水泥材质砌〔浇〕制，外表处理平坦，白色外墙涂料打底，加“建工红〞色丙烯外墙涂料整体涂刷。
花坛外贴黄灰色200mm×400mm文化石装饰面砖。
b.主门门柱框、大门文字内容左柱框背景：淡化建筑施工彩喷绘画内容：上海市第二建筑〔综艺体黑字〕文明施工承诺泥浆不外流轮胎不沾泥管线不破坏渣土不乱抛爆破不扰民夜间少噪音〔综艺体黑字〕工程经理：XXX监督：XXXXXXX〔综艺体黑字〕右柱框背景：淡化建筑施工彩喷绘画内容：工程效果图、工程名称〔综艺体细字〕、总承包单位、建设单位、设计单位、监理单位、总包单位等名称〔综艺体黑字〕大门底涂防锈漆，加白色、“建工蓝〞色丙烯酸外墙涂料，最后将集团标志和“上海建工第二建筑〞蓝色字按以如下面图标注的尺寸贴在大门上。
工地边门〔1〕边门全景效果图：〔2〕具体尺寸：(图中尺寸单位均为：mm)〔3〕具体做法：工地边门门柱采纳红蓝相间门柱，门柱上端白色图标，绘制上海建工图标及“上海建工〞字样，建工图标及文字用红色、蓝色〔如以如下面图〕。
门柱效果图门柱具体尺寸〔单位：mm〕：1.2工地围墙及宣传效果图围墙全景图工地围墙用标准砌块砌筑，高度不得低于2.5米〔外环以外的工程不得低于2米〕，围墙外表粉刷抹平，并用白色涂料刷白。
墙柱标牌围墙墙柱标牌按集团统一标准制作喷绘图，直截了当安装在围墙上，高度统一，墙柱牌一般每隔8—10米制作一块。
在景瞧区或标志性工程，可依据实际要求，在工地围墙、围栏外布置企业承建的标志性建筑喷绘彩图，美化市容环境，宣传企业形象。
具体尺寸如右图〔单位：mm〕：门卫室制作采纳灰白色彩钢板，屋顶及屋檐为红色彩钢板，屋顶为单坡歪屋面，坡度视实际情况而定。
门卫室内须挂门卫责任制图牌，配备平安帽以备借用，有条件的工程应安装监控设备。
上海建工集团视觉系统(施工现场文明标准化)
具体尺寸如右图（单位：mm）：
1.3 门卫室
门卫室制作采用灰白色彩钢板，屋顶及屋檐为红色彩钢板，屋顶为单 坡斜屋面，坡度视实际情况而定。门卫室内须挂门卫责任制图牌，配备安 全帽以备借用，有条件的项目应安装监控设备。
门柱效果图
门柱具体尺寸（单位：mm）：
1.2 工地围墙及宣传效果图
1.2.1 围墙全景图
工地围墙用标准砌块砌筑，高度不得低于 2.5 米（外环以外的项目不 得低于 2 米），围墙表面粉刷抹平，并用白色涂料刷白。
1.2.2 墙柱标牌 围墙墙柱标牌按集团统一标
准制作喷绘图，直接安装在围墙 上，高度统一，墙柱牌一般每隔 8 —10 米制作一块。
双层双向
素土夯实
永久、辅助道路做法
1.7 给排水、临时用电系统
1.7.1 给排水系统 施工现场应设排水沟、集水坑、沉淀池，可为砖砌或混凝土浇筑。生
左柱框背景：淡化建筑施工彩喷绘画
内容：上海市第二建筑有限公司
（综艺体黑字）
文明施工承诺
泥浆不外流 轮胎不沾泥 管线不破坏 渣土不乱抛
爆破不扰民 夜间少噪音
（综艺体黑字）
项目经理：XXX
监督电话： XXXXXXX
（综艺体黑字）
右柱框背景：淡化建筑施工彩喷绘画
内容：工程效果图、工程名称（综艺体细字）、总承包单位、建设单
门卫室尺寸（单位：mm）：
1.4 宣传栏
1.4.1 “四牌一图”制作 a.采用不锈钢支架，图牌可根据现场自由组合 b.牌图面格式：1200×800mm c.标牌标题采用“建工蓝”底色，90mm 高、综艺体白色字， d.正文内容：黑体，“建工蓝”字，字体大小视情况而定。 效果图（单位：mm）：
上海建工标准化文明施工精编版
上海建工标准化文明施工精编版MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】目录电梯井安全门（A型） (3)电梯井安全门（B型） (4)基坑临边防护栏（A型） (5)基坑临边防护栏（B型） (7)基坑临边防护栏（C型） (8)楼梯扶手栏杆 (9)地沟盖板（B型） (11)地沟盖板（B型） (12)楼层盖板 (13)安全通道 (14)卸料钢平台 (15)灯架 (A型) (16)灯架(B型) (18)塔吊过道 (19)梯笼 (20)移动登高平台 (21)人字梯 (22)简易基坑登高梯 (23)脚手登高梯 (24)电箱防护棚 (25)木工圆锯 (26)电焊机防雨车 (27)砂轮机防护罩 (28)危险品仓库 (29)移动式消防架 (30)气瓶推车 (31)进出车辆冲洗设施 (32)防尘洒水车 (33)二级沉淀池 (34)隔音棚 (35)垃圾箱................................................ 错误!未定义书签。
节电控制电箱（A型）. (37)节电控制电箱（B 型） (38)节电控制电箱（C 型） (39)节电控制电箱（D 型） (40)电梯井安全门（A 型）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。
【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。
【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。
【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。
【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。
上海市上海市建设工程文明施工标准要求的施工铭牌和五牌一图的内容模板
上海市《建设工程文明施工标准》要求的施工铭牌和五牌一图的内容:施工铭牌:1、施工铭牌的内容应注明: 工程名称、工程类别、开工日期、竣工日期、建设单位名称、设计单位名称、监理单位名称、施工总承包单位名称、项目经理及联系电话、文明施工负责人及联系电话、工程监督单位名称、监督单位投诉电话。
2、应设置围挡的工地, 在其出入门一侧的围挡外, 横向距离门墩1米、离地0.5米应设置外径高1.2米×宽1.8米的施工铭牌, 其边宽均为0.03米。
施工铭牌底色应为白色, 边框颜色和字体应使用深红色, 字体横向书写。
3、施工名牌外框线宽均30, 内容框线与外框边线内侧离距均15, 内容框各分格高度为68; ”施工铭牌”标题字高100ⅹ宽80, 各字间距为100, 在该栏内排列居中; 内容框内固定文字高≥35×宽≥35( 可按排版情况定) ; 告示栏高650×宽450。
固定文字书写均使用黑体, 框线与文字均为红色, 底板为白色。
工程类别: 新建, 建筑面积: 1188m2五牌一图的内容:五牌: 安全警示牌、治安消防须知牌( 人员控制、治安规定、消防要求等) 、安全生产六大纪律牌、文明施工纪律牌、务工人员维权须知牌。
一图即: 施工现场平面布置图( 地理位置、场容布局、网格责任划分, 要彩色标明) 。
”五牌一图”各牌图内径尺寸均为高1200mm×宽800mm, 下沿离地高度800mm。
图牌框架及其支撑立柱均应采用防锈蚀性强的金属材料制作, 并确保图牌安置的稳定性和牢固性, 图牌应连续性排列。
工程概况五牌: 安全生产六大纪律牌一、进入施工现场必须戴好安全帽, 扣好帽带, 并正确使用个劳动防护用品。
二、 2米以上的悬空, 高处作业无安全设施的必须系好安全带, 扣好保险钩。
三、高空作业不准往下或向上乱抛材料和工具等物件。
四、各种电动机械设备, 必须有可靠有效的安全措施和防护装置, 方能开动使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砌筑电缆沟: 围墙边的电缆可采取砌30~40cm高的沟槽, 电缆上部用黄砂掩盖, 并用砂浆找平, 侧面用黄黑色油漆作警示作用。
c. 电箱及电箱防护棚
电箱防护棚是施工现场防护电箱的安全措施, 安装方便, 搬运灵活, 符合安全生产保证体系的要求。防护棚是全部用钢结构组成, 分为上下两部分( 平顶和支架) 。制作方法、 尺寸按上图右。
具体尺寸如右图( 单位:mm) :
1.3门卫室
门卫室制作采用灰白色彩钢板, 屋顶及屋檐为红色彩钢板, 屋顶为单坡斜屋面, 坡度视实际情况而定。门卫室内须挂门卫责任制图牌, 配备安全帽以备借用, 有条件的项目应安装监控设备。
门卫室尺寸( 单位:mm) :
1.4 宣传栏
1.4.1 ”四牌一图”制作
a.采用不锈钢支架, 图牌可根据现场自由组合
右柱框背景: 淡化建筑施工彩喷绘画
内容: 工程效果图、 工程名称( 综艺体细字) 、 总承包单位、 建设单位、 设计单位、 监理单位、 总包单位等名称( 综艺体黑字)
大门底涂防锈漆, 加白色、 ”建工蓝”色丙烯酸外墙涂料, 最后将集团标志和”上海建工 第二建筑”蓝色字按下图标注的尺寸贴在大门上。
1.1.2 工地边门
1.7 给排水、 临时用电系统
1.7.1 给排水系统
施工现场应设排水沟、 集水坑、 沉淀池, 可为砖砌或混凝土浇筑。生活和施工污水、 雨水必须经沉淀达到排放标准后方可排入市政排水系统。禁止直接排入河道, 污染河水。
a. 排水沟示意图
b. 排水沟具体做法如下图:
1.7.2 临时用电系统
a.电缆铺设
现场电缆的铺设应根据项目编制的临时用电方案设置路线, 并砌筑电缆沟, 若因条件限制也可挖沟掩埋。临时用电必须符合JGJ46- 规范, 做到”三级配电二级保护”。
工地围墙用标准砌块砌筑, 高度不得低于2.5米( 外环以外的项目不得低于2米) , 围墙表面粉刷抹平, 并用白色涂料刷白。
1.2.2 墙柱标牌
围墙墙柱标牌按集团统一标准制作喷绘图, 直接安装在围墙上, 高度统一, 墙柱牌一般每隔8—10米制作一块。
在景观区或标志性工程, 可根据实际要求, 在工地围墙、 围栏外布置企业承建的标志性建筑喷绘彩图, 美化市容环境, 宣传企业形象。
采购价格 1300元/套 550元/套
耗电量 3.5KW/h 0.4KW/h
安装包养 难( 分体式) 易( 整体式)
照明亮度 高 中
灯管使用寿命 中 长
外形 体积大、 重量重 体积小、 重量轻
第2章安全、 文明设施、 设备
2.1 临边、 洞口围护措施
2.1.1 基坑临边防护
基坑临边防护栏全部由国家标准钢材制作, 尺寸1800mm×1200mm, 结构简洁, 安装方便, 安全可靠, 可重复使用。
1.8 钢筋棚、 木工棚
1.8.1钢筋棚
a. 定型化钢筋棚由钢结构组成, 美观实用, 现场直接拼装, 可重复利用。钢筋棚双层防护棚四周张贴宣传安全、 文明宣传标语( 材质: 户外喷绘) 。
b. 具体尺寸( 单位:mm) :
”Y”型屋面与立柱连接点示意图:
底座焊接示意图:
c. 钢筋机械操作牌:
1.8.2 木工棚
灯架结构简洁, 运输、 安装、 使用方便, 灯架基础采用砼基础, 架体上设置专用电箱和电管管卡, 并设置接地装置。灯架采用φ48钢管作立杆, 每节标准节为500mm×500mm×1500mm, 内部设爬梯, 最高搭设高度不超过10米。灯架颜色为黄色。
1.9.2 高效泛光灯
高效泛光灯与普通镝灯对比:
对比项目 3.5KW镝灯 TG168高效泛光灯
木工棚采用全封闭式加工, 防止扬尘及噪声污染, 木工间大小视现场场地条件而定, 四面用彩钢板或新模板封闭, 其中一面开门。加工间内操作指示牌、 警示牌悬挂参照钢筋棚。双层防护棚四周张贴安全、 文明宣传标语( 材质: 户外喷绘) 。根据木工棚大小配置不少于2组灭火器。
1.9 灯架及高效泛光灯
1.9.1 工具化灯架
1.5.1 场地硬化做法
场地硬化可根据现场的情况浇筑60mm或100mm的C20混凝土, 如下图:
1.5.2 用绿网或黑色网格布对裸土进行遮盖
1.6 施工现场临时道路
根据工程实际情况, 布置临时道路, 若施工条件允许, 可采用永久道路与临时道路相结合的做法, 节约成本。
1.61 临时道路示意图
1.6.2 具体做法
花坛外贴黄灰色200mm×400mm文化石装饰面砖。
b. 主门门柱框、 大门文字内容
左柱框背景: 淡化建筑施工彩喷绘画
内容: 上海市第二建筑有限公司 ( 综艺体黑字)
文明施工承诺
泥浆不外流 轮胎不沾泥 管线不破坏 渣土不乱抛
爆破不扰民 夜间少噪音 ( 综艺体黑字)
项目经理: XXX
监督电话: XXXXXXX ( 综艺体黑字)
上海建工集团视觉系统施工现场文明标准化
第一章 基础设施规范
1.1 工地主门、 边门
1.1.1工地主门
(1) 主门全景效果图:
( 2) 具体尺寸: (图中尺寸单位均为: mm)
（3）具体做法:
a.主门门柱砌筑规范
按标准形体使用水泥材质砌( 浇) 制, 表面处理平整, 白色外墙涂料打底, 加”建工红”色丙烯外墙涂料整体涂刷。
c. 宣传标语文字采用黑体, 红底白字, 左边顶端有建工标识
宣传横幅形式:
d. 企业简称字体为综艺体, 白底蓝字, 大小1800mm×1800mm
企业宣传标语:
1.5 场地硬化及裸土遮盖
按照上海市建筑工地文明施工相关要求, 施工现场裸露的土体( 含教授叫区域) 需进行场地硬化或遮盖处理, 防止扬尘。
( 1) 边门全景效果图:
( 2)ห้องสมุดไป่ตู้具体尺寸:(图中尺寸单位均为: mm)
( 3) 具体做法:
工地边门门柱采用红蓝相间门柱, 门柱上端白色图标, 绘制上海建工图标及”上海建工”字样, 建工图标及文字用红色、 蓝色( 如下图) 。
门柱效果图
门柱具体尺寸( 单位:mm) :
1.2 工地围墙及宣传效果图
1.2.1围墙全景图
b.牌图面格式: 1200×800mm
c.标牌标题采用”建工蓝”底色, 90mm高、 综艺体白色字,
d.正文内容: 黑体, ”建工蓝”字, 字体大小视情况而定。
效果图( 单位:mm) :
1.4.2 宣传横幅
a. 宣传内容可根据实际情况定
b. 采用轻质网眼材料, 宽70cm或90cm, 长度根据内容适当调整
