万用表使用实验报告篇一：万用表实验报告万用表实训报告班级：姓名：学号：成绩：一、万用表测量前应做哪些准备？二、万用表测电阻1、万用表测电阻的步骤是？2、记录实训中的电阻值R1= R2=人体表面电阻=三、万用表测量直流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=U2=四、万用表测量交流电压1、万用表测量直流电压的步骤是？2、记录实训中的电压值U1=五、万用表使用时，应注意什么？R3=篇二：实验1_数字万用表的应用实验报告电子测量实验报告实验名称：数字万用表的应用姓名：学号：班级：学院：指导老师：实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。
二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。
三、实验仪器及器材1 低频信号发生器1台2 数字万用表1块3 功率放大电路实验板1块4 实验箱1台5 4700Pf、IN4007、9018各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。
五、万用表功能介绍（以UT39E型为例）1概述UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。
本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。
万用表组装实验报告

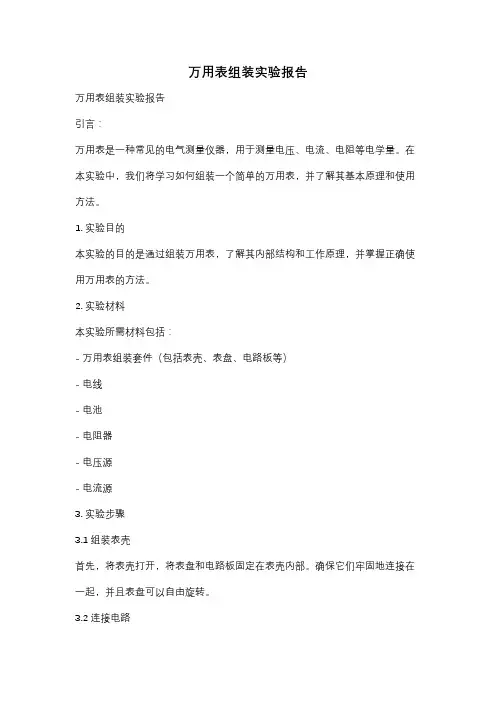

万用表组装实验报告万用表组装实验报告引言：万用表是一种常见的电气测量仪器，用于测量电压、电流、电阻等电学量。
在本实验中，我们将学习如何组装一个简单的万用表，并了解其基本原理和使用方法。
1. 实验目的本实验的目的是通过组装万用表，了解其内部结构和工作原理，并掌握正确使用万用表的方法。
2. 实验材料本实验所需材料包括：- 万用表组装套件（包括表壳、表盘、电路板等）- 电线- 电池- 电阻器- 电压源- 电流源3. 实验步骤3.1 组装表壳首先，将表壳打开，将表盘和电路板固定在表壳内部。
确保它们牢固地连接在一起，并且表盘可以自由旋转。
3.2 连接电路将电线连接到电路板上的相应接口，连接电池、电阻器、电压源和电流源。
确保电路连接正确，并且电线牢固地固定在接口上。
3.3 调整表盘将表盘上的旋钮调整到合适的位置，以确保万用表可以测量不同范围的电学量。
根据实际需要，可以选择测量电压、电流或电阻。
3.4 测试电路使用已连接的电路进行测试。
根据需要，可以通过调整表盘上的旋钮来选择不同的测量范围。
确保万用表的探头正确接触测试电路，并记录测量结果。
4. 实验结果与分析通过组装和测试，我们可以得到电路中不同电学量的测量结果。
根据测量结果，我们可以计算电路中的电压、电流和电阻，并分析电路的工作状态和性能。
5. 实验注意事项在进行实验时，需要注意以下事项：- 确保电路连接正确，避免短路或断路的情况发生。
- 在使用万用表时，要小心操作，避免探头接触到带电部分，以免发生触电事故。
- 在测量电压时，要选择合适的测量范围，避免超出万用表的额定电压范围，以免损坏仪器。
- 在测量电流时，要注意电流的方向，确保电流通过万用表的正确位置，以免烧坏保险丝或电路板。
6. 结论通过本实验，我们成功地组装了一个简单的万用表，并学习了其基本原理和使用方法。
掌握了正确使用万用表的技巧和注意事项，为今后的电学实验打下了基础。
同时，通过测试电路中的电学量，我们可以进一步了解电路的工作状态和性能，为电路设计和故障排除提供了有价值的信息。
万用表使用实验报告
万用表使用实验报告一、实验目的本实验的主要目的是为了熟悉并掌握万用表的基本使用方法，了解其原理以及应用范围。
二、实验介绍万用表是一种常用的电测仪器，它可以用来测量电压、电阻和电流等电学量。
采用数字式显示，操作简单方便，具有高精度、稳定性强等特点，广泛应用于实验室、工厂以及家庭等不同环境。
三、实验步骤1. 万用表的外观和功能介绍学习使用之前，先对万用表的外观和功能进行了解。
通常，万用表分为三个插孔，分别是电压、电阻和电流的插孔。
另外，还有一个功能旋钮和一个显示屏。
2. 电压测量接通待测电源后，将正负极分别插入万用表的电压插孔，并选择合适的量程。
一般情况下，万用表默认为直流电压测量模式。
在直流电压测量时，要注意连接正确，避免短路。
在万用表显示屏上就能读出电压值。
3. 电阻测量将测试的电阻插入到万用表的电阻插孔中，选择合适的量程。
注意，测试前要确保待测电阻不带电，否则会影响测量结果。
插入后，即可在显示屏上看到测量结果。
4. 电流测量电流测量需要将待测电路中的负极与万用表的电流插孔相连，然后选择合适的量程。
注意，万用表在测量电流时，需要将电流通路中断开一段，将万用表串联在其中。
测量完毕后，及时将电流通路恢复。
5. 其他测量功能除了上述三种基本测量方式外，万用表还可以用于频率、电容、温度、导通等其他测量。
具体步骤和原理有所不同，请根据实际需要进行相应操作。
四、实验结果和分析通过实验，我们得到了一系列测量数据，并且对所测量的物理量进行了分析。
在电压测量中，我们可以测量到各种直流电源以及不同的交流电源的电压值。
我们发现，在直流电压模式下，曲线较为平稳，在交流电压模式下，曲线会随着电源频率的变化而不断波动。
在电阻测量中，我们测量了几个不同的电阻值，并发现它们的测量结果基本与实际值相符。
当电阻值较大时，测量准确性可能有所下降。
在电流测量中，我们对不同电流强度的电路进行了测量。
在测量过程中，我们发现测量结果较为稳定。
直流万用电表的设计与组装实验报告
直流万用电表的设计与组装实验报告一、实验目的本实验的主要目的是通过设计和组装直流万用电表，掌握基本电路原理和电路调试技巧，并提高对电路元件性能的认识。
二、实验原理直流万用电表是一种通用的电测仪器，可测量直流电压、直流电流、电阻等基本参数。
其原理是利用欧姆定律、基尔霍夫定律等基本电路定律，通过一些特殊设计和调整，使得仪表具有较高的精度和稳定性。
三、实验器材1. 直流万用表芯片2. 直流稳压器芯片3. 0.1Ω/1W 金属膜电阻4. 10Ω/1W 金属膜电阻5. 100Ω/1W金属膜电阻6. 1000Ω/1W 金属膜电阻7. NPN 晶体管 BC547B8. PNP 晶体管 BC557B9. LED 灯珠（红色）10. 贴片陶瓷电容：0.01μF, 0.1μF, 10μF, 100μF, 470μF, 1000μF11. 面包板、电线、万用表等四、实验步骤1. 按照电路图将电路元件连接到面包板上。
2. 将直流稳压器芯片和直流万用表芯片安装在面包板上，并注意引脚方向。
3. 通过万用表测量每个电路元件的阻值，并记录下来。
4. 接通电源，调整直流稳压器芯片的输出电压为5V。
5. 测试仪表的各项功能，如测量直流电压、直流电流、电阻等，调整校准电位器使其精度达到最优状态。
6. 安装 LED 灯珠，并测试其亮度和灵敏度。
7. 对整个仪表进行检查和调试，确保其正常工作。
五、实验结果经过多次测试和调试，我们成功地设计并组装了一台精度较高的直流万用电表。
该仪表能够测量 0-20V 的直流电压、0-200mA 的直流电流以及 0-10kΩ 的电阻。
同时，该仪表还具有 LED 指示灯和自动校准功能，在使用中非常方便。
六、实验总结本实验通过设计和组装直流万用电表，使我们更加深入地了解了基本电路原理和电路调试技巧。
同时，我们还学会了如何选择和使用不同的电路元件，以及如何进行电路的校准和调试。
这些知识和技能对我们今后的学习和工作都有很大的帮助。
组装万用表实验报告

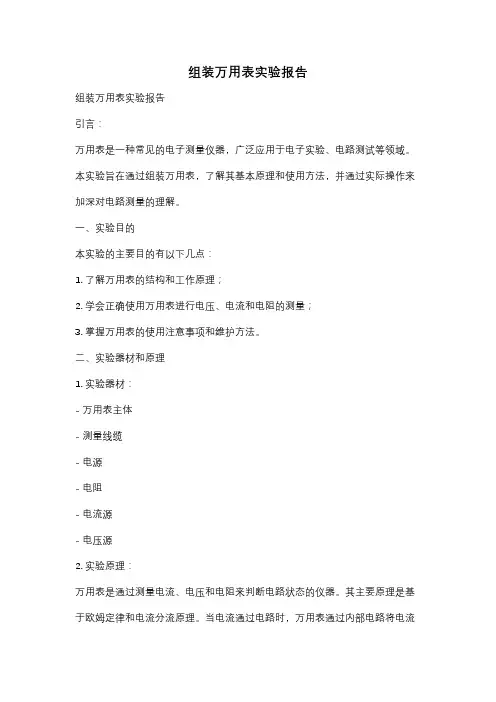

组装万用表实验报告组装万用表实验报告引言：万用表是一种常见的电子测量仪器，广泛应用于电子实验、电路测试等领域。
本实验旨在通过组装万用表，了解其基本原理和使用方法，并通过实际操作来加深对电路测量的理解。
一、实验目的本实验的主要目的有以下几点：1. 了解万用表的结构和工作原理；2. 学会正确使用万用表进行电压、电流和电阻的测量；3. 掌握万用表的使用注意事项和维护方法。
二、实验器材和原理1. 实验器材：- 万用表主体- 测量线缆- 电源- 电阻- 电流源- 电压源2. 实验原理：万用表是通过测量电流、电压和电阻来判断电路状态的仪器。
其主要原理是基于欧姆定律和电流分流原理。
当电流通过电路时，万用表通过内部电路将电流分流，从而测量电路中的电压和电阻。
三、实验步骤1. 组装万用表：首先，将万用表主体与测量线缆连接。
确保连接牢固，避免接触不良导致测量误差。
然后，将电源、电阻、电流源和电压源分别与万用表连接，注意正确连接正负极。
2. 测量电压：将电压源连接到待测电路的两端，调节电压源输出值。
打开万用表，选择电压测量档位，并将测量线缆的红色插头与待测电路的正极连接，黑色插头与负极连接。
读取万用表上显示的电压数值，即为待测电路的电压值。
3. 测量电流：将电流源连接到待测电路中，调节电流源输出值。
将万用表的测量档位调至电流测量档位，将红色插头与电流源的正极连接，黑色插头与负极连接。
读取万用表上显示的电流数值，即为待测电路中的电流值。
4. 测量电阻：将电阻连接到万用表的电阻测量插口中，调整万用表的测量档位至电阻测量档位。
将测量线缆的红色插头与电阻的一端连接，黑色插头与另一端连接。
读取万用表上显示的电阻数值，即为待测电阻的阻值。
四、实验结果与分析通过实验测量，我们可以得到待测电路的电压、电流和电阻数值。
根据欧姆定律，我们可以进一步分析电路的工作状态和性能。
例如，如果电压过高或电流过大，可能会导致电路故障或元器件损坏。
而电阻值的测量可以帮助我们判断电路中是否存在短路或开路等问题。
万用表实验报告
万用表实验报告引言：万用表作为一种常用的电工仪器，在电路实验和维修中起到了至关重要的作用。
本实验旨在通过使用万用表的相关功能进行实验，探究电路中的电流、电压和电阻等关键参数。
实验方法：1. 准备工作：在进行实验之前，首先需要确认万用表的功能齐全，并根据需要选择适宜的量程。
同时，检查电路实验板上的元件是否连接正确、触点是否干净。
2. 测量电压：（1）将万用表的选择旋钮转到直流电压档位，根据需要选择合适的量程。
（2）将电表的两个测量引线分别接到待测电路的正负极。
（3）读数稳定后，记录电路中的电压值。
3. 测量电流：（1）将万用表的选择旋钮转到直流电流档位，根据需要选择合适的量程。
（2）打开电路中的开关，将一根测量引线接到电源正极，另一根测量引线接到电路中的电阻或其他元件上。
（3）读数稳定后，记录电路中的电流值。
4. 测量电阻：（1）将万用表的选择旋钮转到电阻档位，根据需要选择合适的量程。
（2）断开待测电阻与电路的连接。
（3）将测量引线接到待测电阻的两端，注意确保良好的接触。
（4）读数稳定后，记录电阻的数值。
实验结果和讨论：在进行实验过程中，我们使用万用表测量了不同电路中的电压、电流和电阻。
通过记录这些数值，我们得出了一些结论和观察。
1. 电压：通过测量电路中的电压，我们可以了解电源提供的电压大小，并判断电路的工作状态。
我们发现电路中的电压值与电源的电压值相等或接近，说明电路连接正确，电源工作正常。
2. 电流：测量电路中的电流可以帮助我们了解电路中元件的耗电情况，判断是否存在过载风险。
我们注意到，电流值随着电阻的变化而变化，符合欧姆定律的关系。
3. 电阻：通过测量电路中的电阻，我们可以评估电路元件的特性和有效性。
我们发现，用不同电阻值的电阻在同一电路上进行测量时，读数与电阻值成反比。
这符合电阻和电流的线性关系（R=U/I）。
通过这些实验，我们加深了对电流、电压和电阻的理解，并体验了万用表的多功能。
万用表不仅可以方便地测量电路中的关键参数，还能提供准确可靠的数据，为电路设计、维修和故障排除提供了重要依据。
焊接万用表实验报告
焊接万用表实验报告实验目的，通过焊接万用表实验，掌握焊接技术，提高实际操作能力。
一、实验仪器与材料。
1. 仪器，数字万用表、焊接设备。
2. 材料，导线、焊锡、焊盘。
二、实验步骤。
1. 准备工作，将数字万用表连接至焊接设备，准备好导线、焊锡、焊盘。
2. 清洁工作，清洁焊接区域，确保焊接部位表面干净。
3. 接线工作，将导线连接至数字万用表的接线端口。
4. 焊接工作，使用焊锡将导线与数字万用表焊接连接。
5. 检测工作，使用数字万用表进行连接测试，确保焊接牢固、电路通畅。
三、实验结果与分析。
通过本次焊接万用表实验，我们成功地将导线与数字万用表进行了焊接连接。
在进行焊接工作时，需要注意焊接温度、焊接时间以及焊接位置的选择。
同时，在焊接完成后，还需使用数字万用表进行连接测试，确保焊接牢固、电路通畅。
通过这次实验，我们掌握了焊接技术，并提高了实际操作能力。
四、实验总结。
通过本次实验，我们深刻认识到焊接技术的重要性，掌握了焊接的基本步骤和注意事项。
在今后的学习和工作中，我们将继续加强实际操作能力，不断提高自己的焊接技术水平。
五、实验感想。
通过本次焊接万用表实验，我们不仅学到了焊接技术，还增强了团队合作意识和实际操作能力。
在未来的学习和工作中，我们将继续努力，不断提高自己的技术水平，为科研和实践工作做出更大的贡献。
六、参考资料。
1. 《焊接技术手册》。
2. 《数字万用表操作指南》。
以上就是本次焊接万用表实验的实验报告，希望能对大家有所帮助。
感谢大家的阅读与支持。
数字万用表的组装与调试实验报告doc
数字万用表的组装与调试实验报告篇一：万用表组装_设计性实验报告北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务 ................................................ ................................................... .. (4)1.分析研究万用表电路，设计并组装一个简单的万用表。
(4)二.实验要求 ................................................ ................................................... .. (4)1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................4 2.设计组装并校验具有下列四挡功能的万用............ 4 3.给出将X100电阻挡改造为X10电阻挡的电路 ................................................ .. (4)三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5)1.测定给定的微安表头的量程I0和Rg。
.............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。
组装万用表实训报告
组装万用表实训报告
实训报告：组装万用表
一、实验目的
1.掌握万用表测量电路基本知识；
2.熟悉万用表的结构及特点；
3.能够正确拆卸和组装万用表。
二、实验原理
万用表是一种端子固定口径较小的电能测量仪表，与被测电路连接后能直接指示被测电路电压、电流、电阻等参量。
具有通用性强、量程宽、精度高、使用方便等优点。
三、实验仪器
1.多用仪表（万用表）；
2.工具：螺丝刀、镊子、剪线钳等。
四、实验内容
1.了解多用仪表的组成部分，如表头、表前盖、绕线机构、转盘、接线端子等；
2.用螺丝刀从多用仪表的后盖上拆下并记下各个位置的螺丝；
3.打开表头，注意插头的摆放方向，详细观察组成部分；
4.用镊子拆卸表针，注意避免损坏；
5.拆卸绕线机构、转盘；
6.清洗组成部分，并用剪线钳修理损坏的引线；
7.根据逆向顺序组装多用仪表，注意每一步的细节。
五、实验结果
成功组装万用表，并进行了电路测试。
表头能够正常显示被测电路的电流、电压等参量。
六、实验总结
通过这次组装万用表的实训，我更深刻理解了多用仪表的结构及原理，并掌握了正确的拆卸和组装方法。
同时也加强了对电路测试的理解，提高了实验操作技能。
万用表组装实验报告
万用表组装实验报告授课教师：王瑞峰学院：电气工程学院专业：电气信息类班级：电气1208班姓名：刘珈男学号：122912521.实验任务分析研究万用表电路，设计并组装一个简单的万用表。
2.实验要求1.分析常用万用表电路，说明各挡的功能和设计原理2.设计组装并校验具有下列四挡功能的万用表（1）直流电流挡：量程1.00mA：（2）以自制的1.00mA电流表为基础的直流电压挡：量程2.50V；（3）以自制的1.00mA电流表为基础的电阻挡（X100）：电源使用一节1.5V电池3.给出将X100电阻挡改造为X10电阻挡的电路3.实验主要器材电路工具盒、可变电阻、数字万用表、导线若干图-1 实验主要仪器全图4.实验方案1.测定给定的微安表头的量程I0和Rg。
2.按照如图所示电路进行分流，制作出1mA直流电流表。
图-2 万用表电路图3.按照如图所示全桥整流电路图制作直流电源。
3.以1mA直流电流表为依据利用分压原理制作出2.5V直流电压表和10.00V的交流电压表。
并进行校准，具体的校准方法为：（1）校准方法：比较法（与标准万用表比较）。
（2）校准要求：给出校准数据，画出校准曲线（折线）图-4 校准曲线格式样图（3）校准电路：将组装表、标准表、限流电阻、电源接入电路（4）对组装表实际量程的调整：组装表、标准表均为1.00mA时方可进行校准而交流电压的测原理与步骤为：（1）电路：半桥整流，只有半个周期电流通过毫安表（2）交流电压平均值：整流后的直流电压是交流电压的平均值, 平均值在数学上的定义：（3）二极管正向压降0.6伏则（4）计算R4（5）注意校准电路中电源接法：电压要可调4.按照如图所示电路制作X100挡欧姆表。
具体步骤为：（1）电源电压：电源为1.5伏电池，计算时取1.3伏． （2）R 1取最大值（3）校准：用电阻箱进行校准，将其作为被测电R X 接入电路；当R X =0时，表头指针应满偏，如不满偏，应调整调零电位器使其满偏，然后进行校准．（4）校准曲线：与电流、电压不同，因为R X 与I 不是简单的反比关系．（5）中值电阻：当被测电阻R X 等于电阻表内阻时，指针指在表盘的中心位置，此时的阻值为电阻表的中值电阻．5.实验数据处理与分析Uac= V Rg= Ω Ig= μA R 串理= ΩR 串实= k Ω（调零电阻）+ k Ω（电阻箱）= k Ω26.02~-=U U ab π图-5 欧姆表电路图故得实际值和理论值的差值为：表-2 直流电流表误差值于是得到校准曲线图-6 直流电流表校准曲线对于2.5V直流电压表的制作有数据R串理= kΩR串实= kΩ表-2 电压表电压测量值于是得校准曲线图-7 直流电压表校准曲线对于10V交流电压表，有数据R4理= ΩR4实= Ω表3 电压表电压测量值于是得到交流电压表的校准曲线图-8 交流电压表校准曲线对于所组装的欧姆表，假设外加直流电压源为1.3V有数据：理表-4 欧姆表测量值图-9 欧姆表校准曲线6.将X100挡欧姆表改装成X10挡欧姆表设计方案设欧姆表内电源电压为1.3V，R5=836Ω，若改装成X10挡时，当电流表表头指针半偏时，接入测量电阻R应该为132.5Ω，由电路拓扑结构知道，此时应该给原x来测量端口并联一电阻，设为R6。
万用表的组装实验报告
二、实验目的
1.培养电工基础素质，使同学们掌握基本电路的焊接。
2.学会电路板的焊接及安装原理。
三、涉及实验的相关情况介绍：
试验中用到：高级工具袋（包括：螺丝刀，钳子，电焊，焊锡等），练习用电路板，练习用电子元件，万用表套装等。
四、实验结果：
成功完成了万用表的焊接，每个元件都实现了实焊，电路板美观，无错误焊接，焊腿长度适中，无短路现象。万用表实际测量中，误差小于0.02，实现了本次实验的目的，达到了实验要求。
五、实验心得体会：
作为一名转专业到电信学院的学生，电工素质训练①是我在大二第二学期同大一的学弟学妹一起学习的课程。而在大二第一学期里，我学习了电工素质训练②的课程。对于这样倒叙的学习过程，我并没有感觉到巨大的压力，因为在电工②中，我对于这门课程就产生了极大的兴趣。
一名大二的学长当然不能比学弟学妹们差了，所以，我在最开始上课的时候就认真听讲，并对老师所提出的重点、难点进行记录。动手操作时，更是小心翼翼，自习回想老师所讲述的要点，以免犯下错误。经过第二次课程对小电路板焊接，我已经基本掌握了电子器件的焊接要点。在随后的一节课中，我学会了如何看万用表电路图，如何根据电路图和板子将万用表焊接好，以及组装好。
2.对于元件穿错空焊接完成后才发现。在焊接第一个电阻的时候，我没有仔细观察焊盘上的标记，仓促焊上第一个电阻，却发现第二个电阻的孔居然被占用了。这样就很麻烦了，因为电阻体积很小，当剪断管脚后便很不好把握。所以，我之后在焊接原件时，都先仔细观察电路板后再进行焊接。
mf47型万用表组装实验报告
mf47型万用表组装实验报告MF47型万用表的组装与调试实训报告实训报告MF47型万用表的组装与调试一．实训目的MF47型万用表是一种磁电式仪表。
指针式万用表原理简单，操作也很方便。
利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。
各档通过并联分流，串联分压的原理来测量电阻的阻值，电流及电压的大小。
可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。
调试过程中要先条电阻再接表头否则装好的万用表会有一定的误差。
安装万用表的元器件（如下图）都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。
焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板及基本的焊接技术。
学会万用表的组装和调试。
二．MF47万用表结构指针式万用表的型式很多，但基本结构是类似的。
指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。
表头采用高灵敏度的磁电式机构，是测量的显示装置;万用表的表头实际上是一个灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“-”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
另外表盘上还有一些表示表头参数的符号：如DC 20KΩ/V、AC 9KΩ/V等。
表头上还设有机械零位调整旋钮(螺钉)，用以校正指针在左端指零位。
转换开关用来选择被测电量的种类和量程(或倍率)：万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程(或倍率)。
万用表实习报告
万用表实习报告
实习报告。
实习单位，XXX电子科技有限公司。
实习时间，2021年7月1日至2021年8月31日。
实习岗位，万用表生产部实习生。
一、实习内容。
在XXX电子科技有限公司的万用表生产部门实习期间，我主要负责参与万用表的生产流程和质量检验工作。
具体包括参与万用表的组装、调试、测试和包装等环节，以及对万用表的外观和性能进行严格的检验和测试。
二、实习收获。
通过这段时间的实习，我对万用表的生产流程和质量检验有了更深入的了解。
在实际操作中，我学会了如何进行万用表的组装和
调试，以及如何运用各种仪器对其性能进行测试。
同时，我也学会
了如何进行严格的质量检验，保证产品的质量符合标准要求。
三、实习心得。
在实习期间，我深刻体会到了团队合作的重要性。
在万用表生
产部门，每一个环节都需要各个岗位的员工密切合作，才能保证产
品的质量和生产效率。
同时，我也意识到了细节对于产品质量的重
要性，每一个环节都需要严格把关，才能确保产品的质量。
在未来的学习和工作中，我会继续努力学习，不断提升自己的
专业技能，为公司的发展贡献自己的力量。
四、实习总结。
通过这段时间的实习，我不仅学到了专业知识和技能，更重要
的是培养了团队合作意识和细致认真的工作态度。
我相信这段实习
经历对我未来的发展会有很大的帮助，我会珍惜这段宝贵的实习经历，继续努力学习，不断提升自己。
感谢公司给予我这次实习机会，也感谢在实习期间给予我指导和帮助的各位同事。
希望有机会能够
再次与公司合作。
万用表的组装 实验报告
万用表的组装实验报告万用表的组装实验报告引言：万用表是一种常用的电子测量工具，广泛应用于各个领域。
在本次实验中，我们将学习如何组装一台万用表，了解其内部结构和原理，并通过实际操作来验证其测量准确性和稳定性。
一、实验目的本实验的主要目的是学习万用表的组装过程，掌握其内部结构和原理，并通过实际操作来验证其测量准确性和稳定性。
二、实验器材和材料1. 万用表组装套件2. 钳子、扳手等常用工具三、实验步骤1. 准备工作：将实验器材和材料准备齐全，确保实验环境安全。
2. 组装表壳：根据说明书，按照顺序将表壳的各个部件组装在一起，确保连接紧密。
3. 安装显示屏：将显示屏连接线插入表壳内部的插槽中，并用螺丝固定好。
4. 连接电路板：将电路板插入表壳内，并将其与显示屏连接线连接好。
5. 安装旋钮和按钮：将旋钮和按钮插入表壳上的开口中，并用螺丝固定好。
6. 安装测量引线插口：将测量引线插口插入表壳上的相应位置，并用螺丝固定好。
7. 确保连接稳定：检查各个部件的连接是否稳定，确保没有松动或接触不良的情况。
8. 完成组装：将表壳的盖子盖好，确保整个万用表的组装工作完成。
四、实验结果与分析1. 测量准确性：通过使用已知电压、电流等标准信号，对组装好的万用表进行测量，比较测量结果与标准值的差异。
如果测量结果与标准值相差较小，则说明万用表的组装准确性较高。
2. 测量稳定性：在一段时间内，对同一信号进行多次测量，观察测量结果的稳定性。
如果测量结果变化较小，则说明万用表的组装稳定性较高。
五、实验结论通过本次实验，我们成功组装了一台万用表，并验证了其测量准确性和稳定性。
万用表是一种非常实用的电子测量工具，能够广泛应用于各个领域。
在今后的实验和工作中，我们可以准确地使用万用表进行电压、电流、电阻等各种电子参数的测量。
六、实验心得通过参与万用表的组装实验，我深刻理解了万用表的内部结构和原理，并对其使用方法有了更加清晰的认识。
在实验过程中，我学会了仔细阅读说明书，按照步骤进行操作，以确保组装的准确性和稳定性。
DT830B数字万用表装配实验报告共20页
年级：班组：姓名：学号：DT830B 数字万用表装配实验报告实验日期：实验名称：DT830B 数字万用表装配一：实验目的1、通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。
2、了解ICL7106的各个引脚和他的数模转换功能。
3、了解液晶显示的原理和使用方法。
4、初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
5、了解各种测试仪器的用法并样品进行测试和矫正二：实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。
见DT830B元件清单（一）和DT830B元件清单（二）。
2、焊接电路板所需的烙铁和锡以及松香。
3、一个标准的数字万用表、螺丝刀、镊子、刀片等。
三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。
低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。
（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。
2. ICL7106的引脚功能ICL7106采用DIP －40封装，引脚排列如上图所示。
U +、U －分别接9V 电源（E ）的正、负极。
万用表的设计与组装实验报告
目录引言 ............................................................................................................ 错误!未定义书签。
实验方案： ................................................................................................ 错误!未定义书签。
...................................................................................... 错误!未定义书签。
二：直流电压档 .................................................................................... 错误!未定义书签。
三：交流电压档 .................................................................................... 错误!未定义书签。
四：电阻档 ............................................................................................ 错误!未定义书签。
实验内容 .................................................................................................... 错误!未定义书签。
实验步骤 .................................................................................................... 错误!未定义书签。
万用表的使用实验报告
万用表的使用实验报告万用表的使用实验报告引言：万用表是一种常见的电子测量工具，广泛应用于电子、电工、通信等领域。
它具有测量电压、电流、电阻等多种功能，简单易用，是工程师和电子爱好者必备的工具之一。
本实验旨在探究万用表的使用方法和原理，并通过实际测量实验验证其准确性和可靠性。
实验目的：1. 掌握万用表的基本使用方法；2. 了解万用表的工作原理；3. 验证万用表测量结果的准确性。
实验器材与仪器：1. 万用表2. 电源3. 电阻器4. 电路板实验步骤：1. 准备实验器材与仪器，将电源与电路板连接，将电阻器接入电路；2. 打开万用表，选择电压测量档位，将红表笔连接到电路板的正极，黑表笔连接到电路板的负极；3. 读取并记录电压值；4. 更换电流测量档位，将红表笔连接到电路板的输入端，黑表笔连接到电路板的输出端；5. 读取并记录电流值；6. 更换电阻测量档位，将红表笔和黑表笔分别连接到电阻器的两端；7. 读取并记录电阻值。
实验结果与分析：通过实验测量，我们得到了电压、电流和电阻的数值数据。
根据测量结果，我们可以得出以下结论：1. 万用表测量电压的准确性较高，读数稳定，与实际值相符；2. 万用表测量电流时，需要注意选择合适的测量档位，过大或过小的档位都会影响测量结果的准确性；3. 万用表测量电阻时，需要将电阻器与电路分离，确保测量的准确性。
实验讨论：在实验过程中，我们还发现了一些问题和值得讨论的现象：1. 万用表的内阻会对电路产生一定的影响，特别是在测量电流时，内阻较大的万用表会对电路产生较大的负载；2. 万用表的测量精度与品牌和型号有关，不同的万用表具有不同的精度和测量范围；3. 在实际应用中，万用表还可以用于测量频率、电容、电感等参数，具有较强的适用性。
实验总结：通过本次实验，我们深入了解了万用表的使用方法和工作原理，掌握了正确的测量步骤。
实验结果表明，万用表是一种准确可靠的电子测量工具，广泛应用于各个领域。
万用电表实验报告
万用电表实验报告篇一：万用表实验报告物理实验报告姓名：杜伟胜班级桌号日期成绩一、实验项目：万用表的使用二、实验目的：掌握万用表的使用方法三、实验仪器：MF500-4型万用表、直流稳压电源、滑线变阻器、标准电阻箱、电阻板、暗盒子、伏特表、毫安表、单刀开关、双刀开关、导线7条、故障线2条。
四、实验内容步骤及实验记录：1．用万用表测量交流电压、直流电流和电阻（1）用交流电压档测量市电电压值（约220V）；将万用表置于交流250V档，调零。
用表笔探测交流电源插座的插孔。
手不可接触表笔金属部分。
测量值为228V，在仪器工作允许范围。
可以通过调节实验室的交流稳压电源到输出220V。
（2）用欧姆档测量电阻板上的电阻值，并指明所用档次的中值电阻值为多少？测量前必须调零，并使电路不闭合、不通电。
c（3）按图1连接电路。
电源电压取5伏，选Ubc、Ucd、择合适的量程分别测出Uab、Ubd和Uad，同时要记录测量量程及其内阻；（灵敏度20kΩ/V）图 1（4）选择合适的量程测出回路中的电流I，并记录测量量程和内阻（50μA表头，内阻r2．用万用表检查和排除故障（用伏特计法）按图2连接电路。
其中电源电压E取5伏，电阻用电阻箱500欧左右。
把检查过程记录下来。
现象：毫安表没有示数,伏特表有示数，’’’’’’ab有电压，cd无电压，dc无电压，fd无电压，’’’’’’fh无电压，fc有电压，cd有电压hf间有电压，’’故知线ff为故障线，dd为故障线。
’3．用万用表判断黑盒子内的元器件及其连接电路。
元器件有干电池（1.5V）、电容器、电阻、二极管中的四只三、误差分析1、由图1电路的电压测量数据发现，实际测量值小于计算值，尤其是Ucd。
电路，增加了电路总电阻，导致总电流的减小。
电流接入误差计算如下：?I/I测?RA/R等故 3、?I?3.1/121?40?μA实验中出现的问题及解决四、注意事项（1）测量前一定要根据被测量的种类、大小将转换开关拨至合适的位置；（2）执表笔时，手不能接触任何金属部分；（3）测试时采用跳跃接法，即在用表笔接触测量点的同时，注视电表指针偏转情况，随时准备在出现不正常现象时使表笔离开测量点。
万用表实习报告
万用表实习报告英文回答：As a sophomore in electrical engineering, I wasrequired to complete a lab report on the multimeter, an essential tool for electrical engineers and hobbyists alike. The multimeter, or "multitester," is a versatile tool that can measure a variety of electrical properties, including voltage, current, and resistance.In this lab, I learned how to use the multimeter to measure the voltage of a battery, the current flowing through a resistor, and the resistance of a conductor. I also learned how to use the multimeter to troubleshoot a simple electrical circuit.Through this lab, I gained a valuable understanding of the fundamentals of electrical engineering and the importance of using the multimeter as a diagnostic tool.The multimeter is a versatile tool that can be used totroubleshoot a wide variety of electrical problems, from simple to complex.中文回答：作为一名电子工程二年级学生，我需要完成一份关于万用表的多功能仪器的实验报告，这对电气工程师和爱好者来说都是一个必备的工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路分析课程设计报告设计题目：万用表原理与安装专业班级学号学生姓名指导教师设计时间教师评分2011年 6月 17日目录1.概述..................................... 错误！未定义书签。
1.1目的....................................................................... 错误！未定义书签。
1.2设计任务............................................................... 错误！未定义书签。
1..3课程设计要求..................................................... 错误！未定义书签。
2. 万用表的组装及焊接 (3)2.1 MF47型万用表的工作原理框图 (3)2.2 MF47万用表电阻档工作原理............................. 错误！未定义书签。
2.3 MF47型万用表的安装步骤 (4)3.焊接前的准备工作 (5)3.1清除元件表面的氧化层 (5)3.2原件引脚的弯制成形 (5)3.3焊接练习 (5)3.4元器件的插放 (6)4.元器件的焊接与注意事项 (6)4.1元器件的焊接 (6)4.2注意事项 (8)5.焊接后的实物图 (9)6.故障的排除 (10)7.万用表的使用及注意事项 (11)7.1万用表的使用 (11)7.2注意事项............................................................... 错误！未定义书签。
8.总结 (12)8.1 所遇到的问题，你是怎样解决这些问题的 (12)8.2体会收获及建议 (12)8.3参考资料 (12)9.教师评语 (13)10.成绩 (13)1.概述万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数h FE等。
MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。
万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。
通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。
1.1目的现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。
通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。
锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。
1.2设计任务学会安装、调试、并使用万用表，并学会排除一些万用表的常见故障。
1.3课程设计要求1无错装漏装；2档位开关旋扭转动灵活；3焊点大小合适、美观；4无虚焊调试符合要求；5器件无丢失损坏；6能正确使用各个档位。
2. 万用表的组装及焊接2.1 MF47型万用表的工作原理框图它的显示表头是一个直流μA表，WH2是电位器用于调节表头回路中的电流大小，D3、D4两个二极管反向并联并与电容并联，用于保护限制表头两端的电压起保护表头的作用，使表头不至电压、电流过大而烧坏。
电阻档分为×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ、几个量程，当转换开关打到某一个量程时，与某一个电阻形成回路，使表头偏转，测出阻值的大小。
2.2 MF47万用表电阻档工作原理MF47万用表电阻档工作原理（见图9），电阻档分为×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ、5个量程。
例如将档位开关旋钮打到×1Ω时，外接被测电阻通过“－COM”端与公共显示部分相连；通过“＋”经过0.5A熔断器接到电池，再经过电刷旋钮与R18相连，WH1为电阻档公用调零电位器，最后与公共显示部分形成回路，使表头偏转，测出阻值的大小。
2.3MF47型万用表的安装步骤1清点材料2二极管、电容、电阻的认识3焊接前的准备工作4元器件的焊接与安装5机械部件的安装调整6万用表故障的排除7万用表的使用3焊接前的准备工作3.1清除元件表面的氧化层元件经过长期存放，会在元件表面形成氧化层，不但使元件难以焊接，而且影响焊接质量，因此当元件表面存在氧化层时，应首先清除元件表面的氧化层。
注意用力不能过猛，以免使元件引脚受伤或折断。
清除元件表面的氧化层的方法是：左手捏住电阻或其他元件的本体，右手用锯条轻刮元件引脚的表面，左手慢慢地转动，直到表面氧化层全部去除。
为了使电池夹易于焊接要用尖嘴钳前端的齿口部分将电池夹的焊接点锉毛，去除氧化层。
3.2元件引脚的弯制成形左手用镊子紧靠电阻的本体，夹紧元件的引脚，使引脚的弯折处，距离元件的本体有两毫米以上的间隙。
左手夹紧镊子，右手食指将引脚弯成直角。
注意：不能用左手捏住元件本体，右手紧贴元件本体进行弯制，如果这样，引脚的根部在弯制过程中容易受力而损坏，元件弯制后的形状，引脚之间的距离，根据线路板孔距而定，引脚修剪后的长度大约为8mm，如果孔距较小，元件较大，应将引脚往回弯折成形。
电容的引脚可以弯成直角，将电容水平安装，或弯成梯形，将电容垂直安装。
二极管可以水平安装，当孔距很小时应垂直安装，为了将二极管的引脚弯成美观的圆形，应用螺丝刀辅助弯制。
将螺丝刀紧靠二极管引脚的根部，十字交叉，左手捏紧交叉点，右手食指将引脚向下弯，直到两引脚平行。
元器件做好后应按规格型号的标注方法进行读数。
将胶带轻轻贴在纸上，把元器件插入，贴牢，写上元器件规格型号值，然后将胶带贴紧，备用。
注意：不要把元器件引脚剪太短。
3.3焊接练习焊接前一定要注意，烙铁的插头必须插在右手的插座上，不能插在靠左手的插座上；如果是左撇子就插在左手。
烙铁通电前应将烙铁的电线拉直并检查电线的绝缘层是否有损坏，不能使电线缠在手上。
通电后应将电烙铁插在烙铁架中，并检查烙铁头是否会碰到电线、书包或其他易燃物品。
烙铁加热过程中及加热后都不能用手触摸烙铁的发热金属部分，以免烫伤或触电。
烙铁架上的海棉要事先加水。
3.4元器件的插放将弯制成型的元器件对照图纸插放到线路板上。
注意：一定不能插错位置；二极管、电解电容要注意极性；电阻插放时要求读数方向排列整齐，横排的必须从左向右读，竖排的从下向上读，保证读数一致。
4 元器件的焊接与注意事项4.1元器件的焊接4.1.1元器件的焊接在焊接练习板上练习合格，对照图纸插放元器件，用万用表校验，检查每个元器件插放是否正确、整齐，二极管、电解电容极性是否正确，电阻读数的方向是否一致，全部合格后方可进行元器件的焊接。
焊接完后的元器件，要求排列整齐，高度一致。
为了保证焊接的整齐美观，焊接时应将线路板板架在焊接木架上焊接，两边架空的高度要一致，元件插好后，要调整位置，使它与桌面相接触，保证每个元件焊接高度一致。
焊接时，电阻不能离开线路板太远，也不能紧贴线路板焊接，以免影响电阻的散热。
焊接时如果线路板未放水平，应重新加热调整。
图中线路板未放水平，使二极管两端引脚长度不同，离开线路板太远；蓝电阻放置歪斜；电解电容折弯角度大于90˚，易将引脚弯断。
应先焊水平放置的元器件，后焊垂直放置的或体积较大的元器件，如分流器、可调电阻等。
焊接时不允许用电烙铁运载焊锡丝，因为烙铁头的温度很高，焊锡在高温下会使助焊剂分解挥发，易造成虚焊等焊接缺陷。
4.1.2错焊元件的拔除当元件焊错时，要将错焊元件的拔除。
先检查焊错的元件应该焊在什么位置，正确位置的引脚长度是多少，如果引脚较短，为了便于拔出，应先将引脚剪短。
在烙铁架上清除烙铁头上的焊锡，将线路板绿色的焊接面朝下，用烙铁将元件脚上的锡尽量刮除，然后将线路板竖直放置，用镊子在黄色的面将元件引脚轻轻夹住，在绿色面，用烙铁轻轻烫，同时用镊子将元件向相反方向拔除。
拔除后，焊盘孔容易堵塞，有两种方法可以解决这一问题。
烙铁稍烫焊盘，用镊子夹住一根废元件脚，将堵塞的孔通开；将元件做成正确的形状，并将引脚剪到合适的长度，镊子夹住元件，放在被堵塞孔的背面，用烙铁在焊盘上加热，将元件推入焊盘孔中。
注意用力要轻，不能将焊盘推离线路板，使焊盘与线路板间形成间隙或者使焊盘与线路板脱开。
4.1.3电位器的安装电位器安装时，应先测量电位器引脚间的阻值，电位器共有五个引脚，其中三个并排的引脚中，1、3两点为固定触点，2为可动触点，当旋钮转动时，1、2或者2、3间的阻值发生变化。
电位器实质上是一个滑线电阻，电位器的两个粗的引脚主要用于固定电位器。
安装时应捏住电位器的外壳，平稳地插入，不应使某一个引脚受力过大。
不能捏住电位器的引脚安装，以免损坏电位器。
安装前应用万用表测量电位器的阻值，电位器1、3为固定触点，2为可动触点，1、3之间的阻值应为10kΩ，拧动电位器的黑色小旋钮，测量1与2或者2与3之间的阻值应在0～10kΩ间变化。
如果没有阻值，或者阻值不改变，说明电位器已经损坏，不能安装，否则5个引脚焊接后，要更换电位器就非常困难。
注意电位器要装在线路板的焊接绿面，不能装在黄色面。
4.1.4输入插管的安装输入插管装在绿面，是用来插表棒的，因此一定要焊接牢固。
将其插入线路板中，用尖嘴钳在黄面轻轻捏紧，将其固定，一定要注意垂直，然后将两个固定点焊接牢固。
4.1.5晶体管插座的安装晶体管插座装在线路板绿面，用于判断晶体管的极性。
在绿面的左上角有6个椭圆的焊盘，中间有两个小孔，用于晶体管插座的定位，将其放入小孔中检查是否合适，如果小孔直径小于定位突起物，应用锥子稍微将孔扩大，使定位突起物能够插入。
晶体管插片装好后，将晶体管插座装在线路板上，定位，检查是否垂直，并将6个椭圆的焊盘焊接牢固。
4.2注意事项4.2.1在拿起线路板的时候，最好带上手套或者用两指捏住线路板的边缘。
不要直接用手抓线路板两面有铜箔的部分，防止手汗等污渍腐蚀线路板上的铜箔而导致线路板漏电。
4.2.2如果在完装完毕后发现高压测量的误差较大，可用酒精将线路板两面清洗干净并用电吹风烘干。
