一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。

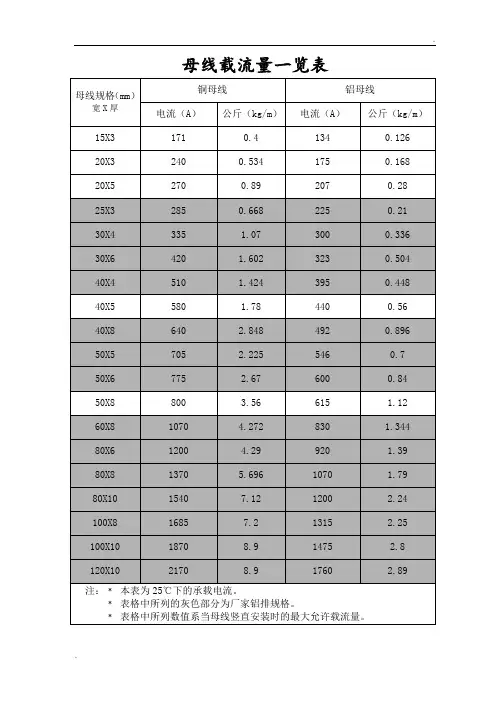

母线载流量一览表(终)

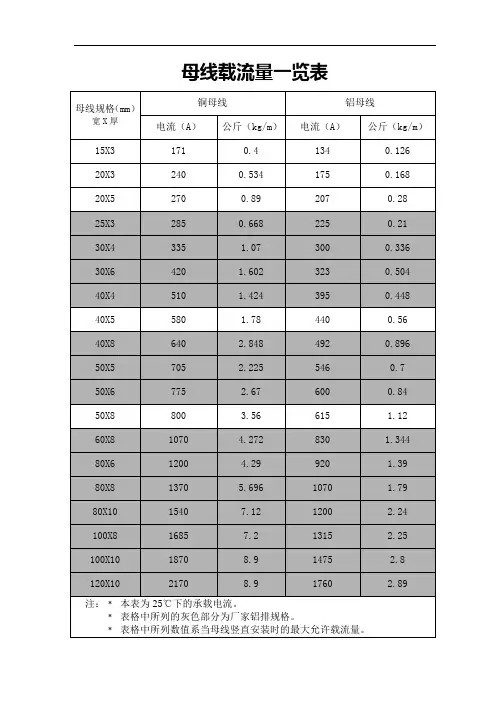

母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。
最新母线载流量一览表(终)
母线载流量一览表(终)
母线载流量一览表
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流 = 铜排宽度*（铜排厚度+8~8.5）
双排承载电流 = (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流 = 2*铜排宽度*（铜排厚度+8~8.5） --------------基本不采用
四排承载电流 = 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用
2、零(N)、地母线排计算：
零(N)、地母线排 = 相母线截面的一半 (但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃） = 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用
铝排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量 = 铜排宽度*铜排厚度*0.0089
3、铝排质量 = 铝排宽度*铝排厚度*0.0028。
母排的载流量计算
简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

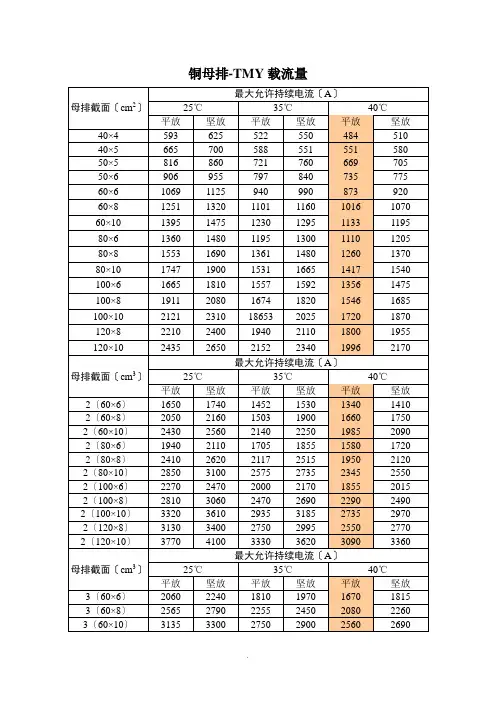

铜排的载流量表一、矩形铜排铜母排截面25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A） 50 63 80 100 125 160 200 250 300 400 500 60。
国标铜排载流量
厚度(mm)
1层
铜排系数
2层
铜排系数
3层
铜排系数
4层
铜排系数
铜排
25℃系数
铝排
40℃系数
12
20
40
10
18
36
8
16
32
6
14
28
4
12
24
备注：不建议采纳4层铜排, 改由异形母排替代
2.例如铜排为100mm x 10mm, 要求环境温度25℃, 计算如下：载流量 = 100mm x 18(1层系数) x 1.18(25℃系数) = 2,124A
1050
1150
930
1010
860
935
80x8
1215
1320
1050
1155
985
1070
80x10
1360
1480
1190
1295
1105
1200
100x6
1310
1425
1160
1260
1070
1160
100x8
1495
1626
1310
1426
1210
1315
铜导线载流量(35℃)
截面(mm²)
1685
矩形铝排
母排截面
25℃
35℃
40℃
平放（A）
竖放（A）
平放（A）
竖放（A）
平放（A）竖放Biblioteka A）15×3156
165
138
145
127
134
20×3
204
铜母排载流量
2120
2850 3100 2575 2735 2345
2550
2270 2470 2000 2170 1855
2015
2810 3060 2470 2690 2290
2490
3320 3610 2935 3185 2735
2970
3130 3400 2750 2995 2550
2770
3770 4100 3330 3620 3090
1069 1125
940
990
873
920
1251 1320 1101 1160 1016
1070
1395 1475 1230 1295 1133
1195
1360 1553
1480 1690
1195 1361
1300 1480
1110 1260
1205 1370
1747 1900 1531 1665 1417
从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量 2000KVA，高压侧三角形接法，低压侧为星形接法，连接 组别为 D/Yn11〔星三角 11 点接法〕； 2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10 硬铜排，3 条相线为双排，PEN 为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动〔万能〕断路器，施耐德品牌,电流规格 4000A，整定电流〔长延时〕3200A， 性能要求查厂家样本； 4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德 NS100H/3P 开关、GPU3-60II 浪涌吸收保护器； 6、D1:MNS 1000*1000*2200
母排理论重量及载流量选用表，一张表告诉你详细计算法则！
母排理论重量及载流量选用表，一张表告诉你详细计算法则！母排理论重量及载流量选用表a）、接触面搪锡或镀锡。
b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。
c）、周围环境温度不等于40℃的校正系数见下表d）、周围环境温度不等于35℃的校正系数见下表e）、理论重量及载流量选用表2、热轧等边角钢3、热轧普通槽钢4、热轧钢板5、根据负荷选用绝缘母线截面6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。
7、高原型开关内一次元件的带电距离8、工频耐压水平注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值。
计算公式质量=密度*体积，体积=底面积*高（铜排长），质量=铜的密度(8.9)*体积，铜排的价值= 质量*市场单价（约70000元/吨）。
S（截面积）=A（宽）* B（高） V（体积） =S * C（长度） D （重量） =V * d（比重）比重表铜 8.9 铁 7.85 铝 2.73铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。
由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N 相为“淡蓝”色，PE母线为“黄绿”双色。
用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。
