2016上海中考物理一模(徐汇)含答案
2015-2016学年上海市徐汇区初三物理一模试卷及答案分析
2016年1月徐汇区初三物理一模试卷（考试时间：90分钟 满分100分）一、单项选择题（共20分）1.一张平放在桌面上的试卷对桌面的压强最接近 A ．1000帕B ．100帕C ．10帕D ．1帕2.物理学中常用科学家名字作为物理量单位，下列物理量中以科学家焦耳名字做单位的是 A ．电荷量B ．电流C ．电功D ．电功率3.物理在生活中有很多应用，下列事例中利用连通器原理工作的是 A ．密度计B ．听诊器C ．潜水艇D ．船闸4.我们生活在大气中，许多用具与大气有关。
以下器具中，利用大气压工作的是 A ．注射器B ．吸尘器C ．订书机D ．茶壶5.重3牛的小球轻放入盛有水的烧杯中，溢出2牛的水，小球所受浮力 A ．一定为1牛B ．一定为2牛C ．可能为3牛D ．可能为5牛6.两人在相同的沙滩上漫步，留下了深浅不同的脚印，则 A ．两人对沙滩的压力一定相同 B ．脚印深的人对沙滩的压强一定大 C ．两人对沙滩的压强一定相同D ．脚印浅的人对沙滩的压力一定小7.菜刀的刀刃很薄，刀柄宽厚。
对此，以下说法中正确的是 A ．刀刃很薄可增大压力 B ．刀柄宽厚可减小压力 C ．刀刃很薄可增大压强D ．刀柄宽厚可增大压强8.在图1所示的电路中，电源电压保持不变。
若电键S 从闭合到断开，则 A ．电流表的示数变小，电压表的示数变小 B ．电流表的示数变小，电压表的示数变大 C ．电流表的示数变大，电压表的示数变小 D ．电流表的示数变大，电压表的示数变大9.如图2所示，在甲、乙两个完全相同的容器中，分别盛有质量相等的水和酒精（已知ρ水>ρ酒），其中 a 、b 两点深度相同，a 、c 两点距容器底部的距离相同。
则下列说法中，正确的是A ．甲盛的是酒精，乙盛的是水B ．在a 、b 两点水平面以下，容器中水的质量比酒精大C ．在a 、c 两点水平面以上，容器中水的质量比酒精大D ．在a 、c 两点水平面以下，容器中水的质量比酒精大甲 乙 图1 图2 图3甲 乙10.如图3所示，放置在水平地面上的两个均匀圆柱体甲、乙，底面积S甲＞S乙，对地面的压强相等。
上海市闸北区2016年中考物理一模试卷(解析版)
2015学年第二学期徐汇区学习能力诊断卷初三理化 试卷（满分共150分 100分钟完成） 2016.4物 理 部 分考生注意：1.选择题中只有一个选项正确，请用2B 铅笔在答题纸的相应位置填涂。
2.答题时，考生务必按答题要求在答题纸规定的位置作答，在本试卷上答题无效。
一、选择题（共16分）1．人的正常体温约为 A ．30℃ B ．33℃C ．37℃D ．39℃ 2．太阳系中，月球是地球的A ．恒星B ．行星C ．彗星D ．卫星 3．敲音叉时，先轻轻敲，后用力敲，两次发出的声音 A ．音调不同 B ．响度不同 C ．音色不同 D ．频率不同 4．光线从空气斜射入水中，若入射角为30 °，则折射角为A ．0°B ．22°C ．30°D ．42°5．竖直向上抛出重为G 的篮球，篮球在空中所受阻力小于G 。
在竖直上升的过程中，篮球受到的合力A ．大于GB ．等于GC ．小于GD ．等于 06. 如图1（a ）所示，电冰箱内有一个通过冰箱门来控制的弹簧开关，当冰箱门打开时，弹簧弹起，开关闭合，冰箱内的小灯发光。
在图1（b ）所示的四个电路中，能正确表示冰箱开门状态下其内部照明电路原理的是 7．甲、乙两物体先后从同地沿同方向做匀速直线运动。
甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为3米。
若乙运动的s -t 图为图2所示a 、b 、c 三条图线中的一条， 则A.一定是图线aB.一定是图线bC.可能是图线bD.可能是图线c（a ） （b ）图1A B CD图28．在图3所示的电路中，电源电压保持不变。
当电键S 断开时，只有一个电表的示数为零。
若故障只发生在电阻R 1或R 2处，则电键闭合后，一定为零的是A.电流表A 的示数B.电压表V 2的示数C.电压表V 1与电压表V 2示数的差D.电压表V 1与电流表A 示数的比值二、填空题（共23分）9．上海家庭电路中，电灯正常工作的电压为 (1) 伏；电灯所消耗的电能是通过 (2) 输电线路从远方输送而来的(选填“高压”或“低压”)。
2016年上海各区中考物理一模压轴题汇总之计算：压强专题
计算压轴：压强专题1.(15年宝山区)如图13所示，一个高为1米、底面积为5×10 2米2的轻质薄壁圆柱形容器放在水平地面上，且容器内盛有0.8米深的水。
⑴求水对容器底部的压强p 水。
⑵若将体积都为0.02米3的甲乙两个实心小球（ρ甲=0.5×103千克/米3，ρ乙=1×103千克/米3），先后慢慢地放入该容器中的水里，当小球静止时，容器对地面的压强是否相等？若相等，请计算出该压强的大小；若不相等，请通过计算说明理由。
2.(15年奉贤区一模)如图14所示，实心均匀正方体A 、B 放置在水平地面上，它们的高度分别为0.2米和0.1米，A 的密度为2×103千克/米3，B 质量为1千克。
求：（1）A 的质量；（2）B 对水平地面的压强；（3）若实心正方体A 的密度和边长分别为2ρ和2h ，实心正方体B 的密度分别为ρ和h ，现将正方体A 、B 沿竖直方向各截取四分之一，并将截下的部分分别叠放在对方剩余部分的上方，求叠放前后A 、B 对地面的压强的变化量Δp A 与Δp B 的比值。
图13甲 1米 0.8米乙3.(15年虹口区一模)如图11所示，高为0.55米、底面积为1×10-2米2的轻质薄壁柱形容器中盛有0.4米深的水，静止放在水平地面上。
①求容器内水的质量m水。
②求容器对水平地面的压强p。
③现有物体A、B和C（其体积及在水中静止后的状态如下表所示），请选择其中一个物体放入容器中，使水对容器底部压强的变化量最大。
写出选择的物体并求出此时水面上升4.(15年黄浦区一模)如图10所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
容器甲足够高、底面积为2S，盛有体积为3×10－3米3的水。
圆柱体乙的高为H。
①求甲中水的质量m水。
②求水面下0.1米处水的压强p水。
③若将乙沿竖直方向在右侧切去一个底面积为S的部分，并将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强p乙恰为水对甲底部压强增加量Δp水的四倍。

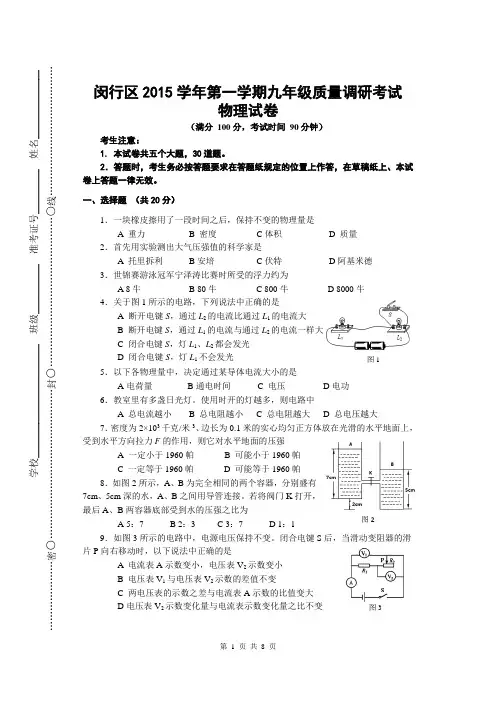

2016上海中考物理一模(闵行)含答案
闵行区2015学年第一学期九年级质量调研考试物理试卷（满分 100分，考试时间 90分钟）考生注意：1. 本试卷共五个大题，30道题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸上、本试卷上答题一律无效。
一、选择题 （共20分）1．一块橡皮擦用了一段时间之后，保持不变的物理量是A 重力B 密度C 体积D 质量 2．首先用实验测出大气压强值的科学家是 A 托里拆利B 安培C 伏特D 阿基米德3．世锦赛游泳冠军宁泽涛比赛时所受的浮力约为A 8牛B 80牛C 800牛D 8000牛 4．关于图1所示的电路，下列说法中正确的是A 断开电键S ，通过L 2的电流比通过L 1的电流大B 断开电键S ，通过L 1的电流与通过L 2的电流一样大C 闭合电键S ，灯L 1、L 2都会发光D 闭合电键S ，灯L 1不会发光 5．以下各物理量中，决定通过某导体电流大小的是 A 电荷量B 通电时间C 电压D 电功6．教室里有多盏日光灯。
使用时开的灯越多，则电路中A 总电流越小B 总电阻越小C 总电阻越大D 总电压越大7．密度为2×103千克/米3、边长为0.1米的实心均匀正方体放在光滑的水平地面上，受到水平方向拉力F 的作用，则它对水平地面的压强A 一定小于1960帕B 可能小于1960帕C 一定等于1960帕D 可能等于1960帕 8．如图2所示，A 、B 为完全相同的两个容器，分别盛有7cm 、5cm 深的水，A 、B 之间用导管连接。
若将阀门K 打开，最后A 、B 两容器底部受到水的压强之比为A 5：7B 2：3C 3：7D 1：19．如图3所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器的滑片P 向右移动时，以下说法中正确的是A 电流表A 示数变小，电压表V 2示数变小B 电压表V 1与电压表V 2示数的差值不变C 两电压表的示数之差与电流表A 示数的比值变大D 电压表V 2示数变化量与电流表示数变化量之比不变学校_______________________ 班级__________ 准考证号_________ 姓名______________…………………密○………………………………………封○………………………………………○线…………………………………图1图2图310．两个完全相同的圆台形容器重为G ，以不同方式放置在水平桌面上，容器内盛有深度相同的水，如图4所示。
2016年上海徐汇区初三一模物理试卷答案
到有示数，电压表示数也是从、两点深度相同，a b a、根据甲乙对地面压强相等且甲的高度小于乙的高度，可以直接得到甲的密度大于乙，沿水平方向切去体可以得到甲减小的压力就要大于乙减小的压力，但由于甲的底面积、两物体原来的压强相等，因为甲、乙都是长方体即柱体，由于原来的压强相同，由公式可知甲的p=ρgh（1）甲、乙的剩余部分对地面的压力相等，可知剩余部分的重力是相等的，而乙的体积较大，则乙的密度（2）根据图示可知甲切去的部分比剩余的大，乙切去的部分比剩余的小，且甲、乙剩余部分的重力是相等后，小灯 （选填“一定发光”、“一定不发光”或“可能发光”）．12/05比较图2中的（b）与（c）可知， ．比较图2中的（b）与（d）可知， ．在电荷量相同的情况下，带电小球与轻小物体间距越小，对轻小物体吸引力越大①比较图2中的（b）与（c），由于（c）中球与球初始位置的距离小于图2（b）中两球初始位置的距离，在其它条件相同的情况下，现象是（b）吊小球的细线偏离竖直方向的夹角比较大，说明带电小球对轻小物体吸引力越大．所以，可得结论：在电荷量相同的情况下，带电小球与轻小物体间距越小，对轻小物体吸引力越大．故答案为：在电荷量相同的情况下，带电小球与轻小物体间距越小，对轻小物体吸引力越大．A Bj i ao sh i.i zh i ka ng .c o5．物体放在水平地面上，压力的大小与物体的重力大小相等，体与地面的接触面的中点上，设定标度为，压力的图示如下图所示：．故答案为：．3N 在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：（a）电压表测小灯两端的电压；（b）闭合电键，当滑动变阻器的滑片向右移动时，电压表的示数变大．．电压表应与小灯泡并联，且电流要正进负出；Pj i ao s h i.i zh ik an g 所以把右下端的接线柱接入．如图所示：．故答案为：．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键闭合后；（a）电流方向如图所示；（b）移动滑动变阻器的滑片小灯变亮时，电压表的示数变小．读图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置．根据移动滑动变阻器的滑片，小灯变亮时，电压表的示数变小，说明电压表测的滑动变阻器两端的电压，则右侧的位置应该是电源，左侧的位置应该是电流表．且电源的正极朝下．如下图所示：．故答案为：．S P L P 一个漂浮在水面上的物体，浸在水中的体积为米，求该物体受到的浮力．物体排开水的体积：，该物体受到的浮力：答：该物体受到的浮力为．故答案为：．4×10−3339.2N=4×10−3m 3g =1.0×kg/×9.8N/kg ×V 排103m 339.2N 39.2N编辑．=15Ω移动游码（1）把天平放在水平台面上，并将游码移至标尺左端零刻线处；图甲中所示指针偏左，平衡螺母向右调节，使横梁平衡；测量过程中，该小组的同学加减砝码都不能使天平达到平衡，若出现图乙所示的现象，则应移动游码，直至天平平衡；（2）游码标尺的分度值是，零件的质量为；所以物体的密度．故答案为：右；移动游码；．0.2g m =20g +2g =22g =1.1g/c 22g 20cm 3m 31.1j i ao sh i .i zh ik an g.co m2018/12/052018/12/05液体内部压强装置（a）是压强计，可以用来探究液体内部压强的规律；装置（b）可用称重法测出物体的浮力，同时借助量筒测出排水的体积，进而算出排水的重力，因此可用来做验证阿基米德原理的实验；装置（c）所示正在做的是托里拆利实验，实验时若玻璃管发生倾斜，则玻璃管内外水银面的高度差将不变，只是水银柱的长度会变长．故答案为：液体内部压强；阿基米德；托里拆利；不变．请在方框内画出该同学的实验电路图（图请画到答题卡上的图2方框中）．请将表填写完整．（计算电阻时，精确到欧）（请填到答题卡上的表格中）．电压电流电阻小徐做“用电流表、电压表测电阻”实验，现有电源（电压为伏且保持不变）、待测电阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数安，电压表示数的变化范围为伏伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数（a）、（b）所示．根据“用电流表、电压表测电阻”实验的原理欧姆定律可知：利用电流表测量电路中的电流，利用电压表测量电阻两端的电压，串联滑动变阻器来改变电路中的电流，由于小徐做“用电流表、电压表测电阻”实验时，在移动变阻器滑片的过程中，电压表示数有出现为的现象，由此判断电压表是测量滑动变阻器两端的电压，故电路图如下：．故答案为：．6R 0.560∼50V 0.1U xR x从表三的数据可知，在长度、横截面积、温度相同的情况下，几种金属中银的电阻最小，所以银的导在铁和铜中，铜的电阻较小，价格适中，所以最适于做导线的是铜．。
2016上海中考物理试卷--含答案
2016 年上海市初中毕业统一学业考试理化试卷（满分150 分，考试时间100 分钟）物理部分考生注意：1. 本试卷物理部分含五个大题。
2. 答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16 分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1.下列粒子中，带负电的是A.电子B.中子C.质子D.核子2.我们能分辨女高音、女中音，这主要是根据声音有不同的A.响度B.音调C.音色D.振幅3.四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程4.下列各种单色光中，属于三原色光之一的是A.紫光B.红光C.橙光D.黄光5.汽车发动机常用水做冷却剂，主要是因为水的A.比热容打B.比热容小C.密度大D.密度小6.某凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30 厘米，则物体离该透镜的距离可能为A.3 厘米B.13 厘米C.23 厘米D.33 厘米7.将重为G 的物体挂于测力计下，使它们以大小为V1 的速度向上做匀速直线运动，后以V2的速度向下做匀速直线运动，且V1>V2。
已知前后两次测力计的示数分别为F1、F2,若不计空气阻力，则A.F i可能大于GB.F2可能小于GC.F i 一定大于F2D.F i 一定等于F28. 在图1所示的电路中，电源电压不变，电键 S i 、S 2均闭合。
当电键S 2由闭合到断开时, 电路中A. 电压表V 的示数变小B. 电流表A i 的示数变大C. 电压表V 示数与电流表A 示数的比值变大D. 电压表V 示数与电流表A 示数的乘积变大二、填空题(共23分)请将结果填入答题纸的相应位置15. 下表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数据回答问题:弋丁A/it 啊9) $0096000loinno mono5 M7 1.2Q 1,27 1.3Q 10 1」,MB1歲 1蔗 15Id?1.23126 20Lill.HL211.2-1当温度为5°C 、气压为104000帕时，干燥空气的密度为 （18） 千克咪3。
2016年度上海各区中考物理一模压轴题汇总之计算-电路收集
计算压轴：压强专题1.(15年宝山区)如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“10Ω2A ”字样，闭合电键S 后，电流表A 1的示数为0.6安。
⑴ 求电源电压U 。
⑵ 若将另一只电流表A 2串联接入该电路a 、b 或c 中的某一处，移动滑动变阻器R 2的滑片P 至某一处，使电流表A 2的指针停留在图12所示的位置。
请指出电流表A 2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R 2。
2.(15年奉贤区一模) 如图13所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 2A ”的字样。
图12+ 0.6 30 1 23 00.2 0.4 0.6图11a R 1R 2A 1PcbS（1）若电源电压为6伏，闭合电键S 后，移动变阻器的滑片P ，当电流表A 示数为0.8安时，求通过R 1的电流和R 2接入电路的阻值。
（2）现有3伏和9伏两个替换电源，另有两个替换滑动变阻器，规格分别为“20Ω 1A ”和“100Ω 2.5A ”，要求接入所选的替换电源和滑动变阻器后，移动变阻器的滑片P ，能使电流表A 1和电流表A 的比值达到最大，且不会损坏电路元件，则选择的替换电源电压为_______伏，替换滑动电阻器规格为_____________，并求出此时电流表A 1和电流表A 的最大比值。
3.(15年虹口区一模) 在图12（a ）所示的电路中，电源电压保持不变。
现有标有“20Ω 2Α”、“50Ω 2Α”字样的滑动变阻器可供选择，有一个表盘如图12（b ）所示的电流表可接入电路。
① 若电源电压为6伏，电阻R 1的阻值为10欧，求通过电阻R 1的电流I 1和电阻R 1消耗的电功率P 1。
② 若电源电压和电阻R 1的阻值未知，先后两次选择一个变阻器替换R 2，并将电流表串联在电路中，闭合电键S ，移动变阻器的滑片P ，两次电流表示数的变化范围分别为0.24~0.6安和1~2.4安。
2016年上海市黄浦区中考物理一模试卷
2016年上海市黄浦区中考物理一模试卷一、选择题（每小题2分，共16分）1．(★★★★★)将一根粗细均匀的金属丝剪去一半后，不变的物理量是（）A．电阻B．质量C．体积D．密度2．(★★★★)金属锥的头部尖细锋利，是为了（）A．增大压力B．增大压强C．减小压力D．减小压强3．(★★★★)下列实例中利用连通器原理工作的是（）A．吸尘器B．抽水机C．液位计D．密度计4．(★★★★)揭示电流与电压关系的科学家是（）A．瓦特B．伏特C．安培D．欧姆5．(★★★★)额定功率最接近700瓦的是（）A．电冰箱B．电饭锅C．电子表D．电视机6．(★★★)在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表的示数变小D．电流表示数不变，电压表示数变大7．(★★)在如图所示的电路中，电源电压保持不变，电阻R 1、R 2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A．电压表V的示数不变，R1断路B．电压表V的示数不变，R1短路C．电流表A1的示数不变，R2断路D．电流表A2的示数不变，R2短路8．(★★★)质量相等的甲、乙两个均匀圆柱体放置在水平地面上．现沿水平虚线切去部分后，使甲、乙剩余部分的高度相等，如图所示，则它们剩余部分对地面压强p甲、p 乙和压力F 甲、F 乙的关系是（）A．p甲＜p乙，F甲＜F乙B．p甲＜p乙，F甲＞F乙C．p甲＞p乙，F甲＜F乙D．p甲＞p乙，F甲＞F乙二、填空题（共26分）请将结果填入答题纸的相应位置9．(★★★★)家庭电路中，各用电器之间是并联的（选填“串联”或“并联”）；同时使用的用电器越多，电路中的总电阻越小；用电器消耗的电能用电能表表测量．10．(★★★)标有“220V 11W”字样的节能灯正常工作时，两端电压为 220 伏，通过的电流为 0.05 安，10小时耗电 0.11 度．11．(★★★)著名的马德堡半球实验向人们显示大气压强是存在的：托里拆利用水银做实验测出了大气压强的值（选填“水”或“水银”）；海拔高度越高，大气压强越小．12．(★★★)冰的密度为0.9X10 3千克/米3，它表示每立方米冰的质量是0.9X10 3千克．当冰熔化成水时，质量将不变，体积将变小（选填“变小”、“不变”或“变大”）．13．(★★★)某导体两端电压3伏，10秒内通过其横截面的电荷量为3库，这段时间内电流做的功为 9 焦，通过它的电流为 0.3 安．当该导体两端电压变为12伏时，它的电阻为 10 欧．14．(★★★)物块浸没在液体中，受到液体对它向上、向下的压力分别为15牛、5牛，其受到浮力的大小为 10 牛，物块所受浮力与重力的合力大小为12牛，它所受重力的大小为 22 牛．根据图示中轮船上的“吃水线”排列情况，可以判断：印度洋海水密度小于北冰洋海水密度（选填“大于”、“等于”或“小于”）．15．(★★)某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤．如图是其结构原理图，它是由几个部分组成的电路：托盘、压力变阻器R（电阻值会随所受压力大小发生变化的可变电阻器）、定值电阻R 0、显示质量大小的仪表V（实质是电压表）、电键、电源（电压保持不变）．使用时，闭合电键，当托盘上所放物体的质量越大，仪表V的示数也越大．①由上述信息可知：压力变阻器R所受压力越大时，通过它的电流越大，其阻值越小．②若将显示质量大小的仪表V并联在压力变阻器R两端，使用该电子秤时，会观察到的现象是质量越大仪表V的示数越小，理由是压力越大，压力变阻器阻值越小，压力变阻器分压越小．16．(★★)某小组同学通过实验研究物体浸没在水中时测力计示数F与哪些因素有关，他们将体积相同的球体A、圆锥体B、正方体C和D挂在测力计下，浸没在水中，相应的测力计示数F如图（a）、（b）、（c）、（d）所示．（已知物体所受重力关系为：G A=G B=G C ＜G D）（1）分析比较图（a）和（b）和（c）可得：浸没在水中的物体所受的浮力，与物体的形状无关．（2）分析比较图（c）和（d）可得：浸没在水中的物体所受的浮力，与物体自身的重力无关．三、作图题：共8分17．(★★★)在图中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 浮．18．(★★★)在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键S，向左端移动滑动变阻器的滑片P，电流表示数变大．19．(★★)在图示中，将电源、电流表、电压表三个元件符号正确填进电路空缺处．要求：①电流方向如图所示；②电压表测灯L两端电压．四、计算题，共22分20．(★★★)小球浸入水中，排开水的体积为1X10 -3米3，求：小球受到的浮力F 浮．21．(★★★)如图所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上，容器甲足够高、底面积为2S，盛有体积为3X10 -3米3的水，圆柱体乙的高度为H．①求甲中水的质量m 水．②求水面下0.1米处水的压强p 水．③若将乙沿竖直方向在右侧切去一个底面积为S的部分，并将切去部分浸没在甲的水中时，乙剩余部分对水平地面压强p 乙恰为水对甲底部压强增加量△p 水的四倍．求乙的密度ρ乙．22．(★★)在图（a）所示的电路中，电源电压为6伏且不变．①将定值电阻R 1接入M、N接线柱，闭合电键S后电流表A的示数为0.4安．求：（a）电阻R 1的阻值；（b）求电阻R 1的电功率P 1．②现将标有“10Ω 1A”字样的滑动变阻器R 2与R 1以某种最基本的连接方式接入M、N接线柱，闭合电键S，移动变阻器R 2的滑片，能使电流表的指针到达图（b）所示位置．（a）请通过计算判断电阻R 1与变阻器R 2的连接方式；（b）在电路元件安全工作的条件下，移动变阻器R 2滑片，求电流表示数的最大变化量△I．五、实验题：共18分23．(★★★)天平是测量物体质量的仪器，使用时，把它放在水平桌面上后，先将游码移到零刻度，若指针如图所示，应向右移动平衡螺母，直到天平横梁在水平位置平衡，在“用电流表测电流”实验的电路中有一根导线尚未连接，请用笔画线代替导线在图中连接，使灯L 1和L 2并联，电流表测量灯L 1的电流．24．(★★★)“用电流表、电压表测电阻”的实验原理是 R= ，进行多次测量是为了减小误差；如图所示装置可做“探究液体压强与哪些因素有关”的实验，“验证阿基米德原理”的实验目的是：验证物体浸没在液体中时，物体所受浮力与它排开液体重力之间的关系．25．(★★★)小红做“测定小灯泡的电功率”实验，实验室提供了若干节电池，滑动变阻器A、B两个待选（A标有“10Ω 1A”字样，B标有“20Ω 2A”字样），待测小灯标有“0.3A”字样．实验器材齐全且完好，她选用了三节干电池和变阻器A，正确连接电路进行实验．①测定小灯的额定功率需要观察并记录的两个物理量是额定电压和额定电流，实验中，可根据观察到电流表示数为0.3A 的现象，判定该小灯正常发光．②小红发现闭合电键后，移动变阻器的滑片，小灯发光始终较亮，为测出该小灯的额定功率，她设想对实验器材进行调整，可能的调整方案有：方案一：减小干电池节数；方案二：将滑动变阻器A换成B ．26．(★★)为了探究漂浮在液面上的物块进入液体的体积V 液与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V 物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时浸入液体的体积V 浸，相关数据记录在表一、表二中．①分析比较表一或表二中ρ物、V 浸的数据及相关条件，可得出的初步结论是：漂浮在液面上体积相同的物块，当ρ物时， V 浸越大．②分析比较实验序号 1、4或2、5或3、6 中ρ物、V 浸的数据及相关条件，可得出的初步结论是：漂浮在液面上体积相同的物块，当ρ物相同时，ρ液越小，V 浸越大；③进一步分析实验序号2和4中的数据及相关条件，可得出的合理猜想是：漂浮在液面上体积相同的物块，当ρ物与ρ液的比值相同时，V 浸是相同的．物浸物液浸物液。
2016上海中考物理一模(崇明)含答案
崇明县2015学年第一学期教学质量调研测试卷九年级理化（物理部分）考生注意：1. 本试卷满分90分，理化合卷用时100分钟；2. 答案必须填写在答题卡上．一、选择题（每题2分，共16分）1．人体的密度最接近于下列哪种物质的密度A ．木材B ．水C ．碳纤维D ．水银 2．人站着对地面的压强大小最接近于A ．101帕B ．102帕C ．104帕D ． 106 帕 3．人体触电感到巨痛有生命危险的电流大小约是 A ．1毫安B ．10毫安C ．100毫安D ．1 安培4．浮力计算的普遍公式是A ．F gV ρ=浮液排B ．F G =浮物C ．12F F F =-浮D ．F F F =-浮向上向下5．下列实例中，没有利用连通器原理的是A ．茶壶B ．锅炉液位计C ．船闸D ．吸盘式挂衣钩6．有两个阻值相同的电阻，串联后其总电阻是4欧，则这两个电阻并联后的总电阻是A ．1欧B ．2欧C ．4欧D ．8欧7．如图1所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是 A ．电流表示数变大B ．电压表示数变大C ．电压表示数与电流表示数的比值变大D ．电压表示数与电流表示数的乘积变大8．如图2所示，水平地面上放着两个质地均匀的正方体甲和乙，且甲对地面的压强大于乙．若在两正方体上面各放一个物体，小明认为：若两物体质量相等，正方体甲对地面的压强可能小于乙；小强认为：若两物体体积相等，正方体甲对地面的压强可能小于乙．下列判断正确的是 A ．两人的观点均正确 B ．两人的观点均不正确C ．只有小明的观点正确D ．只有小强的观点正确（图1）（图2）二、填空题（第9～14题每格1分，第15、16题每格2分，共26分）9．家庭用的电灯正常工作时的电压为（1）伏．家庭中电灯和电风扇之间是（2）连接的；带有照明灯的电风扇，其照明灯与电网扇之间是（3）连接的．（以上两格均选填“串联”或“并联”）10．物理知识在日常生活中有着广泛的应用：图3中，利用（4）知识可以方便地估算游泳池中水的质量；用吸管吸饮料利用的是（5）的知识；修筑拦河大坝时要做成上窄下宽, 主要是根据（6）的规律．（最后一格选填“固体压强”或“液体压强”）11．学习电压和电流概念时，我们运用的科学方法是（7）；探究导体的电流和电压关系实验中，运用的科学方法是（8）；引入“总电阻”概念时运用的科学方法是（9）．（选填正确选项填入上面空格：A.控制变量法；B.类比法；C.建立模型法；D.等效替代法）12．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过导体的电流为（10）安，导体的电阻为（11）欧；如果通过该导体的电流变大，则该导体的电阻将（12）（选填“变大”、“不变”或“变小”）．13．大约在六百年前，我国明代伟大的航海家郑和从南京开始了下西洋的壮举，当时他使用的是名叫“宝船”的大船，若宝船总重力为74.910牛，则船在长江水中航行时受到的浮力大小为（13）牛，浮力方向竖直向（14），宝船进入大西洋中受到的浮力（15）（选填“变大”、“不变”或“变小”）．14．如图4所示，将质量相等的实心物体A和B放在水平桌面中央，它们对水平桌面的压力和压强分别为F A、F B，p A、p B，则F A（16）F B，p A（17）p B；如把它们按图示方向向右倾倒后，则它们对桌面的对桌面的压强p A′（18）p B′（以上三格均选填“＞”、“＝”或“＜”）．游泳池吸管吸饮料拦河坝（图3）（图4）（单位：cm）5101010101015．在图5所示电路中，电源电压保持不变, R 1、R 2可能出现了断路故障，闭合电键S 后：（1）若观察到有两个电表有示数，则说明故障是 （19） ； （2）若移动滑片时有电表示数发生了变化，则发生变化的一定是 （20） 表．16．近代科学家利用托里拆利实验研究大气压与海拔高度之间关系时，在不同高度地方做了如图6 a 、b 、c 、d 、e 、f 组实验．请仔细观察各图并 归纳结论：（1）由图a 或b 或c 或d 或e 或f 可以得到 （21） ． （2）由图a 和b 和c 和d 和e 和f 可以得到 （22） ．三、作图题（第17、18题各3分，第19题2分，共8分）17．在图7中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力． 18．在图8电路空白处填入电源、电流表和电压表的符号，要求：闭合电键S 后，两灯泡均能正常发光，且电流表测量通过L 1的电流．（图7）（图8） （图9）19．在图9所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S ，向右端移动滑动变阻器的滑片P ，电压表示数变小．四、计算题（第20题4分，第21题9分，第22题9分，共22分）20．体积为3110-⨯米3的铝球浸没在水中．求铝球受到的浮力F 浮．（图5）平面千 米 千 米 千 米 千 米 千 米 (a) (b) (c) (d) (e) (f)（图6）21．如图10，薄壁圆柱形容器甲和均匀正方体乙置于水平地面上，容器甲足够高、底面积为2510-⨯米2盛有0.1米深的水，正方体乙质量为6千克，密度为3310⨯千克/米3．（1）求容器甲内水对容器底部的压强； （2）求正方体乙的体积；（3）若将正方体乙浸没在容器甲的水中，求水对容器底部的压强的增加量．22．如图11所示电路中，电源电压为12伏，定值电阻为10欧，将电压表并联接入电路适当位置，闭合电键后，移动滑动变 阻器滑片P 且使其电阻每次减小相同的阻值，两个电表示数 如下表所示．试求：（1）第1次实验时电流表示数为0.3安，则此时电阻R 1两端的电压； （2）若滑动变阻器接入电路中电阻为14欧，求电路中的电流．（3）分析电压表并联的位置，并求出滑动变阻器再次减小相同的阻值时电压表和电流表的示 数，填入表格空白处．（图10）甲乙（图11）五、实验题（每个序号1分，共18分）23．下图12所示实验装置中，可以用来研究液体内部压强的是 （1） ，用来测量液体密度的是 （2） ，用来测定大气压强的是 （3） ，测量时需要与用电器并联的是 （4） ．（填字母）A B C D E24．在探究压力的作用效果与哪些因素有关时，某同学用一个小板凳、重物和细沙做了如图13所示的四个实验，通过观察四次实验时细沙的 （5） ，反映压力的作用效果．比较序号a 与c 或b 与d 所示实验，说明受力面积相同时， （6） ，压力作用效果越明显；比较序号 （7） 所示实验，说明压力相同时，受力面积越小，压力作用效果越明显．如图序号a 与d 所示，则应该比较 （8） ，寻找压力作用效果与它的关系．25．在“用电流表、电压表测电阻”的实验中，小李同学按图14连接电路进行实验．所用电源为3节新干电池串联而成，且电压保持不变，滑动变阻器上标有“20 2A ”字样． ①在闭合电键S 前，他应将滑动变阻器的滑片置于图中 （9） 端．（选填“A ”或“B ”）②他实验步骤正确，闭合电键时，观察电流表的示数并记录在序号1中．接着，他移动滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），将电压表的示数2.5伏记录在序号2中．当他将滑片移动到另一端时，将电流表的示数0.36安记录在序号3中． 请在上表中将该同学设计的表格空白处填写完整．（计算电阻时，精确到0.1欧）．物理量 序号 电压 （伏） 电流 （安） 电阻 （欧） 电阻平均值（欧） 1 （10）0.14（10）（13）22.5 （11） （11） 3（12）0.36（12）（图14）V AS ABP R x（图13）（图12）（a ） （b ）（c ） （d ）①小王同学在分析实验序号1（或2或3或4）中的A1、A2和A表的数据及相关条件时，得出的初步结论是：并联电路中，干路中的电流等于（14）．②小明同学进一步分析了实验序号1（或2或3或4）中的电流表A1、A2示数的比值和电阻R1、R2的比值及相关条件，可得结论是：并联电路中，（15）．③他们根据所学知识，根据表格中的相关物理量，求出了每次实验时并联电路总电阻，请将求得的数据填写在表格的最后一列（16）．④根据实验序号1与2（或3与4）中的R1、R2和总电阻R的数据及相关条件，可得结论是：并联电路中，（17）．⑤为了使实验结论更加具有普遍性，同学们还应改变（18）重复上述实验．初三理化参考答案及评分标准（物理部分）。
2016年上海市闵行区中考物理一模试卷(附答案)
闵行区九年级物理第一学期期末质量抽查试卷2021～2016学年（总分值：100分 考试时刻：90分钟）一、选择题 （共20分）1．一块橡皮擦用了一段时刻之后，维持不变的物理量是A 重力B 密度C 体积D 质量2．首先用实验测出大气压强值的科学家是A 托里拆利B 安培C 伏特D 阿基米德3．世锦赛游泳冠军宁泽涛竞赛时所受的浮力约为A 8牛B 80牛C 800牛D 8000牛 4．关于图1所示的电路，以下说法中正确的选项是A 断开电键S ，通过L 2的电流比通过L 1的电流大B 断开电键S ，通过L 1的电流与通过L 2的电流一样大C 闭合电键S ，灯L 1、L 2都会发光D 闭合电键S ，灯L 1不会发光 5．以下各物理量中，决定通过某导体电流大小的是 A 电荷量B 通电时刻C 电压D 电功6．教室里有多盏日光灯。
利历时开的灯越多，那么电路中A 总电流越小B 总电阻越小C 总电阻越大D 总电压越大7．密度为2×103千克/米3、边长为0.1米的实心均匀正方体放在滑腻的水平地面上，受到水平方向拉力F 的作用，那么它对水平地面的压强A 必然小于1960帕B 可能小于1960帕C 必然等于1960帕D 可能等于1960帕 8．如图2所示，A 、B 为完全相同的两个容器，别离盛有7cm 、5cm 深的水，A 、B 之间用导管连接。
假设将阀门K 打开，最后A 、B 两容器底部受到水的压强之比为A 5：7B 2：3C 3：7D 1：19．如图3所示的电路中，电源电压维持不变。
闭合电键S 后，当滑动变阻器的滑片P 向右移动时，以下说法中正确的选项是A 电流表A 示数变小，电压表V 2示数变小B 电压表V 1与电压表V 2示数的差值不变C 两电压表的示数之差与电流表A 示数的比值变大D 电压表V 2示数转变量与电流表示数转变量之比不变10．两个完全相同的圆台形容重视为G ，以不同方式放置在水平桌面上，容器内盛图1图2图4）（b ）图3有深度相同的水，如图4所示。
1徐汇区中考物理一模卷含答案
2016学年第一学期徐汇区学习能力诊断卷初三物理试卷2017.1（考试时间：90分钟满分100分）注意：所有题目请回答在答题卷上相应位置。
一、单项选择题（共20分） 1.首先测出大气压强值的科学家是A.阿基米德B.帕斯卡C.托里拆利D.伽利略 2.冰融化成水后，不变的物理量是A.密度B.体积C.质量D.比热 3.下列器材或装置中，利用连通器原理工作的是A.喷水枪B.船闸C.抽水机D.密度计4.公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图1中的5.将同一密度计放入甲、乙两种不同的液体中，静止后如图2甲、乙所示，则A.甲液体中密度计受到的浮力大B.乙液体的密度大C.乙液体中密度计受到的浮力大D.甲液体的密度大6.甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则A.甲通过的电流比乙的大B.甲两端的电压比乙的高C.甲的电阻比乙的大D.乙消耗的电能比甲的多7.如图3所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为10牛的实心物块A 浸在水中，物块A 处于静止状态，与物块A 未浸入水中相比较，下列说法正确的是A ．物块A 受到的浮力等于10牛B ．水对容器底部的压力增加量等于10牛C ．水对容器底部的压力保持不变D ．容器对水平地面的压力增加量小于10牛A ．B ．C ．D ．甲乙图1 图2玻璃玻璃玻璃玻璃8.恐怖分子在公共场所安装了炸弹，其引爆装置如图4所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆,拆弹专家应该A ．用一根导线使电键S 1短路B ．用一根导线使电键S 2短路C ．断开电键S 1D ．断开电键S 29.在图5所示的电路中，闭合电键S ，电路正常工作。
一段时间后灯L 熄灭，一个电表的示数变小，另一个电表的示数变大。
将两用电器位置互换后再次闭合电键S ，两个电表指针均不偏转。
若电路中只有一处故障，且只发生在灯L 或电阻R 上，则A.灯L 断路B.灯L 短路C.电阻R 断路D.电阻R 短路10.如图6所示，足够大的圆柱形容器A 和体积为2V 的实心金属块B 放在水平地面上。
上海市近10年物理中考真题汇编——专题11运动和力、机械和功基础题【原卷版+解析】
上海市近10年物理中考真题汇编专题10 运动和力、机械和功基础题第一部分运动和力1. （2021年上海中考3题）小红参观博物馆时看到了祝融号模型，发现祝融号和一个初三的女学生一样高，请问这个祝融号有多高（）A. 0.9mB.1.8mC.3.6mD. 7.2m2. （2021年上海中考9题）火箭加速上升过程中，相对于地面是______的；火箭的重力势能____，惯性______（后两空选填“变大”“不变”或“变小”）。
3．（2021年上海中考17题）杠杆平衡时，动力F1大小为20N，动力臂l1为0.8m，阻力臂l2为0.4m，求阻力F2的大小。
4.（2020年上海中考4题）“力”单位的命名，是为了纪念科学家（）A. 安培B. 伏特C. 欧姆D. 牛顿5.（2020年上海中考10题）如图3所示的开瓶器，是______杠杆（选填“省力”“等臂”或“费力”）。
6.（2020年上海中考11题）2020年5月，我国新一代载人飞船试验船返回舱成图3功返回。
在返回舱降落的过程中，以地面为参照物，返回舱是______的（选填“运动”或“静止”），舱内物体的重力势能______，其惯性______（后两空均选填“增大”“不变”或“减小”）。
7.（2020年上海中考20题）物体在10牛的水平拉力作用下沿拉力方向做匀速直线运动，10 秒内前进了20米。
求此过程中拉力所做的功W和功率P。
8.（2020年上海中考23题）在“探究二力平衡的条件”实验中，用来测量力的仪器是______；在“探究杠杆平衡的条件”实验中，为便于直接从杠杆上读出力臂的数值，应使杠杆在______位置保持平衡；9．（2019年上海中考10题）司机开车时要系好安全带，是因为刹车时司机由于会继续向前运动，易造成伤害；嬉戏时不要用力推搡同学，是因为力可以改变物体的，易使同学摔倒。
10．（2019年上海中考11题）2019年1月，“嫦娥四号”在月球背面成功着陆。
2016年上海市初中毕业统一学业考试物理模拟试题(一)及其参考答案
2016年上海市初中毕业统一学业考试物理模拟试题（一）一、单项选择题（每小题3分，共24分．每小题只有一个选项是正确的，请把正确选项的字母填写在题后的括号内）1．小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（）A. 220V—额定电压是220V；B. 5A—电能表的标定电流是5A；C.10A—允许通过的最大额定电流是10A；D．1200r/Kw.h—每千瓦时转数。
其意义是：电流通过用电器每消耗l瓦时的电能，这只电能表转盘转1200转。
2题图3题图5题图3．如图所示，是照明电路的部分内容的呈现。
下列说法错误的是（）A．进户线由户外高压输电线引来两根线，一根在户外和大地相连叫零线，另一根叫火线；B．火线和零线之间的电压是220V；C．零线和地线之间没有电压；D．火线和地线之间有220V的电压。
4．“理想化物理模型”就是指实际现象和过程一般都十分复杂的，涉及到众多的因素，采用模型方法对学习和研究起到了简化和纯化的作用。
但简化后的模型一定要表现出原型所反映出的特点、知识。
比如在求液体对竖直的容器底的压强的时候，我们就选了一个“液柱”作为研究的对象简化，简化后的模型依然保留原来的特点和知识。
下列给出几个研究物理问题，不是用这个方法的有（）A.使用一条看得见的带箭头的实线来表示光束；B.生活中很少有一个物体真正的做匀速直线运动，研究问题的时候用匀速直线运动做模型；C.为了便于研究磁场,我们人为的引入了“磁感线”，将研究的问题简化；D.在探究“蒸发的快慢与哪些因素的有关”的实验所用的方法。
5．在力的示意图、力臂、光路图的作图中，下列作图有错误的是（）A.自由下滑物体的受力B.杠杆力臂C.经凹透镜的光线D.经凸透镜的光线6．如图所示，沿斜面把一个重50N的物体匀速拉上去，所用拉力F=40N，斜面长5m，高3m，物体向上运动的速度为0.1m/s，下列选项正确的是（）A．拉力F所做的有用功为150J；B．拉力F的功率为4J；C．拉力F所做的总功为250W；D．斜面的机械效率为60。
2016中考初三一模物理试卷分析
《2016中考初三一模物理试卷分析》摘要：总体来说呢，海淀、西城一模考试较好地考查了学生的物理基础知识和基本技能，考查了学生的观察能力、实验探究能力、初步的分析概括的能力和运用物理知识解决简单问题的能力，从试题结构上来说，两套试题都与2016年中考说明在题型设置和分值分布上保持一致，也就是说，重视生活实际，比如估测质量、长度、温度、时间，再比如对于生活中常见的涉及到物态变化、声音、光、力、压强等现象多思考，看用物理知识如何解决2016中考初三一模物理试卷分析今天下午，海淀一模物理考试已经结束了，西城一模五一前也结束了。
总体来说呢，海淀、西城一模考试较好地考查了学生的物理基础知识和基本技能，考查了学生的观察能力、实验探究能力、初步的分析概括的能力和运用物理知识解决简单问题的能力。
我们今天就对这次海淀西城的考试做一个解析，看一看这次海西两区的一模试题究竟有何玄机，这次一模考试对于我们接下来备战50天后的中考有何启示。
一、整体分析1、从试题结构上来说，两套试题都与2016年中考说明在题型设置和分值分布上保持一致，也就是说，2016年的中考题型和分值分布上就是这么考：单选15题，每题2分，共30分。
多选4题，每题2分，共8分，漏选得1分。
实验探究题共48分，接近总分值的一半。
科普阅读题共2篇，每篇都设置了4分的题，共8分。
计算题电、力各一道，每题3分，共6分。
需要指出的是，这次考试实验题发生了形式上比较大的变化，西城的试题取消了传统的实验设计题写实验步骤，画实验数据记录表格，转而以添加器材，自行设计实验方案，写出现象并简要说明的试题作为最后两道实验设计题，多少让同学在考场上觉得这题不按照套路出牌，不适应。
而海淀考试则取消了证伪实验题，最后一道文字书写量比较大的实验设计题也改成了补全填空类试题。
2、从试卷内容上来说，力（声）、电、热、光四大知识板块的比例基本符合16中考说明中的8:7:3:2。
海淀的试题，力学40分，电学37分，热学13分，光学10分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015学年第一学期徐汇区学习能力诊断卷初三物理试卷2016.1（考试时间：90分钟 满分100分）注意：所有题目请回答在答题卷上相应位置。
一、单项选择题（共20分）1.一张平放在桌面上的试卷对桌面的压强最接近 A ．1000帕B ．100帕C ．10帕D ．1帕2.物理学中常用科学家名字作为物理量单位，下列物理量中以科学家焦耳名字做单位的是 A ．电荷量B ．电流C ．电功D ．电功率3.物理在生活中有很多应用，下列事例中利用连通器原理工作的是 A ．密度计B ．听诊器C ．潜水艇D ．船闸4.我们生活在大气中，许多用具与大气有关。
以下器具中，利用大气压工作的是 A ．注射器B ．吸尘器C ．订书机D ．茶壶5.重3牛的小球轻放入盛有水的烧杯中，溢出2牛的水，小球所受浮力 A ．一定为1牛B ．一定为2牛C ．可能为3牛D ．可能为5牛6.两人在相同的沙滩上漫步，留下了深浅不同的脚印，则 A ．两人对沙滩的压力一定相同 B ．脚印深的人对沙滩的压强一定大 C ．两人对沙滩的压强一定相同D ．脚印浅的人对沙滩的压力一定小7.菜刀的刀刃很薄，刀柄宽厚。
对此，以下说法中正确的是 A ．刀刃很薄可增大压力 B ．刀柄宽厚可减小压力 C ．刀刃很薄可增大压强D ．刀柄宽厚可增大压强8.在图1所示的电路中，电源电压保持不变。
若电键S 从闭合到断开，则 A ．电流表的示数变小，电压表的示数变小 B ．电流表的示数变小，电压表的示数变大 C ．电流表的示数变大，电压表的示数变小 D ．电流表的示数变大，电压表的示数变大甲 乙 图1 图2 图3甲 乙9.如图2所示，在甲、乙两个完全相同的容器中，分别盛有质量相等的水和酒精（已知ρ水>ρ酒），其中a、b两点深度相同，a、c两点距容器底部的距离相同。
则下列说法中，正确的是A．甲盛的是酒精，乙盛的是水B．在a、b两点水平面以下，容器中水的质量比酒精大C．在a、c两点水平面以上，容器中水的质量比酒精大D．在a、c两点水平面以下，容器中水的质量比酒精大10.如图3所示，放置在水平地面上的两个均匀圆柱体甲、乙，底面积S甲＞S乙，对地面的压强相等。
下列措施中，一定能使甲对地压强大于乙对地压强的方法是A．分别沿水平方向切去相同体积B．分别沿水平方向切去相同高度C．分别沿水平方向切去相同质量D．在甲、乙上各放一个相同质量的物体二、填空题（共26分）11.教室中日光灯的工作电压为（1）伏。
若教室中的一个电键可以同时控制两盏灯，这两盏灯之间是（2）连接（选填“串联”或“并联”）；若关掉这两盏灯，则教室中电路的总电阻将（3）（选填“变大”、“变小”或“不变”）。
若教室中功率为1500瓦的空调连续工作40分钟，将耗电（4）千瓦时。
12.冰的密度为0.9×103千克/米3，表示每立方米冰的质量为（5）。
质量为0.9千克的冰块，其体积为（6）米3，若它完全熔化成水之后水的质量为（7）千克。
若将该冰块放入水中，则它在水中受到的浮力为（8）牛。
13.某导体10秒内通过横截面的电荷量为5库，通过它的电流为（9）安。
若该导体的电阻为5欧，则它两端的电压为（10）伏。
若将该导体两端的电压增大，它的电阻将（11）；若将该导体拉长，它的电阻将（12）。
（后两空均选填“变大” 、“变小”或“不变”）14.如图4所示，水平桌面上有两个轻质圆柱形容器A、B，横截面积均为5.0×10-3米2，A的底面为平面，B的底面向上凸起。
在两容器中均加入重为10牛的水，A对桌面的压强为（13）帕，A对桌面的压强（14）B对桌面的压强(选填“大于”、“小于”或“等于”)。
若A、B容器中同一水平高度处水的压强分别为p A、p B，则p A（15）p B(选填“大于”、“小于”或“等15.如图5所示，均匀圆柱体甲和乙放置在水平地面上，现沿水平虚线切去上面部分后，甲、乙剩余部分的高度均为h。
若此时甲、乙的剩余部分对地面的压力相等，则甲、乙原先对地面的压强p甲（17）p乙，原先的质量m甲（18）m乙。
（均选填“大于”、“等于”或“小于”）16.在图6所示的电路中，电源电压保持不变，闭合电键S ，电路正常工作。
一段时间后，发现电路中至少有一个电表的示数变小，故障发生在电阻R 1、R 2上，其他元件仍保持完好。
①用一个完好的小灯替换R 2后，小灯 （19） （选填“一定发光”、“一定不发光”或“可能发光”）。
②电路中可能存在的故障是 （20） 。
（请选填相应故障前的字母。
A: R 1断路；B: R 1短路；C: R 2断路；D: R 2短路；E: R 1、R 2都断路；F: R 1、R 2都短路；G: R 1断路同时R 2短路；H: R 1短路同时R 2断路。
）17.验电器是用来检验物体是否带电的仪器。
如图7所示，将带电体与验电器金属球直接接触，观察验电器金箔是否张开，即可判断导体是否带电。
导体所带电荷量越多，验电器金箔张角越大。
某小组同学为了研究带电体对轻小物体的吸引力大小，他们用验电器和一个悬挂的轻质小球B 进行了图8所示的实验。
他们让验电器的金属球A 带电，A 所带电荷量的多少可以通过观察验电器金箔张角大小来观察，并将验电器的A 球放到离轻质小球B 不同距离处。
已知图8（b ）、（d ）中，A 球与B 球初始位置的距离相同，图8（c ）中A 球与B 球初始位置的距离小于图8（b ）、（d ）中两球初始位置的距离。
实验现象如图8所示，请根据实验现象及相关条件，归纳得出初步结论。
①比较图8中的（b ）与（c ）可知， （21） ； ②比较图8中的（b ）与（d ）可知， （22） 。
三、作图题（共8分）18.重为3牛的物体静置在水平面上。
请在图9中用力的图示法画出重物对地面的压力。
（a ） （b ） （c ） （d ）图8图7 验电器A图9 图11PSL0.6 3A3 15VSP图1219.在图10所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：(a)电压表测小灯两端的电压；(b)闭合电键，当滑动变阻器的滑片P 向右移动时，电压表的示数变大。
20.在图11中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。
要求电键S 闭合后；(a)电流方向如图所示；(b)移动滑动变阻器的滑片P 小灯L 变亮时，电压表的示数变小。
四、计算题（共26分）21.一个漂浮在水面上的物体，浸在水中的体积为4×10-3米3，求该物体受到的浮力。
22.在图12所示的电路中，电源电压为9伏且保持不变，电阻R 1的阻值为10欧。
闭合电键S 后，电流表的示数变化了0.6安。
求：①通过R 1的电流。
②R 2的阻值。
23.如图13所示电路中，电源电压恒定为12伏，定值电阻R 1阻值为8欧，滑动变阻器R 2上标有“40欧 1安”字样，电流表0-3安量程损坏。
闭合电键，电流表示数为0.5安。
求：①定值电阻R 1两端电压U 1； ②整个电路消耗的电功率；③在电路空缺处填入一个电压表及两个电键S 1、S 2，在确保电路中各元件均正常工作的情况下，试通过改变电键状态和移动滑动变阻器的滑片P ，在确保电压表有示数的情况下，使电压表示数变化量达到最大（电压表量程可以更换）。
请通过计算说明电压表应接在 之间（选填“AB ”、 “BC ”、“BD ”），并求出电压表示数变化量最大值ΔU 。
24.如图14所示，放在水平地面上的薄壁圆柱形容器A 、B ，底面积分别为4×10-2米2、6×10-2米2，高均为0.5米。
A 中盛有6.4千克的酒精（已知ρ酒＝0.8×103千克/米3）、B 中有一底面积为3×10-2米2、高为0.25米、质量为15千克的实心金属块甲，同时盛有水，水深0.12米。
求：①甲的密度；②酒精对容器底的压强；③若再向两容器中分别倒入体积相同的酒精和水，是否有可能使液体对容器底的压强相同。
若有可能请求出体积值，若不可能请通过计算说明。
A B图14图13五、实验题（共20分）25.某小组同学用天平测不规则物体的质量。
测量前将标尺上的游码归零后，发现如图 15 所示的现象，则应向 （1） 调节平衡螺母(选填“左”或“右”)，使横梁水平平衡。
测量过程中，该小组的同学加减砝码都不能使天平达到平衡，若出现图 16所示的现象，则应 （2） ，直至天平平衡。
若某次测量中右盘内砝码及游码位置如图17所示，且测得物体的体积为20厘米３，则物体的密度为 （3） 克／厘米３。
26.在图18所示的实验装置中，装置（a ）可以用来探究 （4） 的规律；装置（b ）可用来做验证 （5） 原理的实验；装置（c ）所示正在做的是 （6） 实验，实验时若玻璃管发生倾斜，则玻璃管内外水银面的高度差将 （7） 。
27.小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变）、待测电阻R x 、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。
他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.56安，电压表示数的变化范围为0伏～5伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图19（a ）、（b ）所示。
①请在方框内画出该同学的实验电路图（图请画到答题卡上的方框中） （8） 。
②请将下表填写完整。
（计算电阻时，精确到0.1欧）（请填到答题卡上的表格中）（9）~（13）。
物理量 实验序号电压U x （伏） 电流I x （安）电阻R x （欧）1 2 35 3 V1210 15 -3150 1 0.6 A0.20.42 3 - 0.63水银真空（a ） （b ） （c ） （a ） （b ）图18 图191图15 图16 图1720gg1234528.某小组同学通过实验研究导体电阻的大小与哪些因素有关。
如图20所示，他们在常温下将横截面积、长度不同的各种电阻丝接入电路的AB 两点间，同时用电流表和电压表测量电流、电压，计算出相应的电阻值，将数据记录在表一、表二中。
①分析比较实验序号 （14） 可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小 。
②分析比较实验序号1与8或4与7或5与9可得出的初步结论是：常温下， （15） 。
③分析比较实验序号1与2与3的相关数据可得出的初步结论是：常温下， （16） 。
④在进一步综合分析表一的相关数据时，该小组同学发现同种材料的导体，在常温下，其 （17） 是一个定值。
他们向老师请教这个问题，老师建议他们去课本上找找看答案。
在课本上，他们发现了如下的一张表格：⑤请根据表二的数据计算表三中空缺部分的数据 （18） 。
