二沉池设计说明

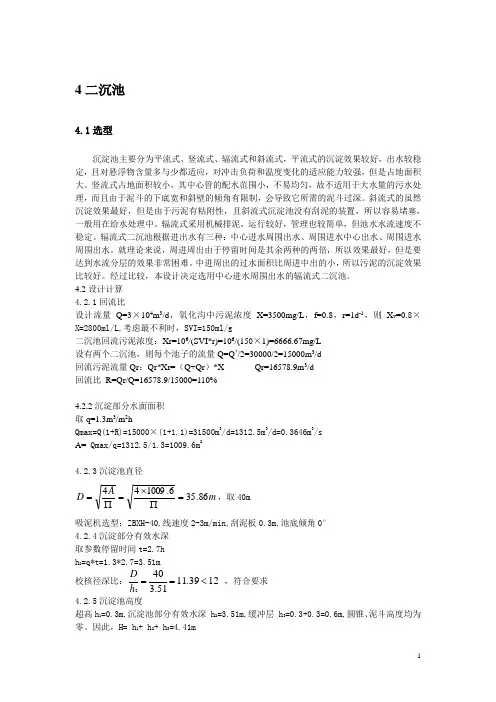

二沉池说明书
4二沉池4.1选型沉淀池主要分为平流式、竖流式、辐流式和斜流式,平流式的沉淀效果较好,出水较稳定,且对悬浮物含量多与少都适应,对冲击负荷和温度变化的适应能力较强,但是占地面积大。
竖流式占地面积较小,其中心管的配水范围小,不易均匀,故不适用于大水量的污水处理,而且由于泥斗的下底宽和斜壁的倾角有限制,会导致它所需的泥斗过深。
斜流式的虽然沉淀效果最好,但是由于污泥有粘附性,且斜流式沉淀池没有刮泥的装置,所以容易堵塞,一般用在给水处理中。
辐流式采用机械排泥,运行较好,管理也较简单,但池水水流速度不稳定。
辐流式二沉池根据进出水有三种:中心进水周围出水、周围进水中心出水、周围进水周围出水。
就理论来说,周进周出由于停留时间是其余两种的两倍,所以效果最好,但是要达到水流分层的效果非常困难。
中进周出的过水面积比周进中出的小,所以污泥的沉淀效果比较好。
经过比较,本设计决定选用中心进水周围出水的辐流式二沉池。
4.2设计计算 4.2.1回流比设计流量Q=3×104m 3/d ,氧化沟中污泥浓度 X=3500mg/L ,f=0.8,r=1d -1,则X v =0.8×X=2800ml/L,考虑最不利时,SVI=150ml/g二沉池回流污泥浓度:Xr=106/(SVI*r)=106/(150×1)=6666.67mg/L 设有两个二沉池,则每个池子的流量Q=Q ’/2=30000/2=15000m 3/d 回流污泥流量Qr :Qr*Xr=(Q+Qr )*X Qr=16578.9m 3/d 回流比 R=Qr/Q=16578.9/15000=110%4.2.2沉淀部分水面面积 取q=1.3m 3/m 2hQmax=Q(1+R)=15000×(1+1.1)=31500m 3/d=1312.5m 3/d=0.3646m 3/sA= Qmax/q=1312.5/1.3=1009.6m24.2.3沉淀池直径m A D 86.356.100944=∏⨯=∏=,取40m吸泥机选型:ZBXH-40,线速度2-3m/min,刮泥板0.3m,池底倾角0° 4.2.4沉淀部分有效水深 取参数停留时间t=2.7h h 2=q*t=1.3*2.7=3.51m 校核径深比:1239.1151.3402<==h D ,符合要求4.2.5沉淀池高度超高h 1=0.3m,沉淀池部分有效水深 h 2=3.51m,缓冲层 h 3=0.3+0.3=0.6m,圆锥、泥斗高度均为零。
二沉池设计计算讲解
二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池,进水采用中心进水周边出水。
1.沉淀时间1.5~4.0h ,表面水力负荷)/(5.1~6.023h m m ∙,每人每日污泥量12~32g/人·d ,污泥含水率99.2~99.6%,固体负荷)/(1502d m kg ∙≤2.沉淀池超高不应小于0.3m3.沉淀池有效水深宜采用2.0~4.0m4.当采用污泥斗排泥时,每个污泥斗均应设单独闸阀和排泥管,污泥斗的斜壁与水平面倾角,方斗宜为60°,圆斗宜为55°5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h 的污泥量计算,并应有连续排泥措施6.排泥管的直径不应小于200mm7、当采用静水压力排泥时,二次沉淀池的静水头,生物膜法处理后不应小于1.2m ,活性污泥法处理池后不应小于0.9m 。
8、二次沉淀池的出水堰最大负荷不宜大于1.7L /(s·m)。
9、沉淀池应设置浮渣的撇除、输送和处置设施。
10、水池直径(或正方形的一边)与有效水深之比宜为6~12,水池直径不宜大于50m 。
11、宜采用机械排泥,排泥机械旋转速度宜为1~3r /h ,刮泥板的外缘线速度不宜大于3m /min 。
当水池直径(或正方形的一边)较小时也可采用多斗排泥。
12、缓冲层高度,非机械排泥时宜为0.5m ;机械排泥时,应根据刮泥板高度确定,且缓冲层上缘宜高出刮泥板0.3m 。
13、坡向泥斗的底坡不宜小于0.05。
2.2设计计算设计中选择2组辐流沉淀池,每组设计流量为0.3253m 。
1、沉淀池表面积2'max 7805.12360065.0m nqQ F =⨯⨯==式中 Q ——污水最大时流量,3m s ;'q ——表面负荷,取321.5m m h ⋅; n ——沉淀池个数,取2组。
池子直径: m FD 52.3114.378044=⨯==π 取32m 。
2、实际水面面积222'25.8044324m D F =⨯==ππ实际负荷)/(45.1322360065.0442322max h m m D n Q q ∙=⨯⨯⨯==ππ,符合要求。
二沉池的设计尺寸及维护措施
二沉池的设计尺寸及维护措施一、二沉池的尺寸设计1、 沉淀池的面积公式:A=-qq:表面负荷,二沉池的表面负荷在 1~2m3/m2. h一般设计采用1.5m3/m2.hQ:最大设计流量(m3/h )Qmax=369m3/d=15.4m3/hq=1.5m3/m2.h把上述数据代入公式Q 15.4A=Q =TT=10.27m2q 1.52、 沉淀区有效水深公式:h2=qt t:废水沉淀区的有效面积,二沉池为 1.5~2.5h 采用h2=qt=1.5X 2 = 3m3、 沉淀区长度与宽度L :沉淀池的长 B:沉淀池的宽L:B=(4~7):1 采用 L:B=5: 1设B 为x, L 为5x5x2=10.27在此处键入公式2hX=1.43m 5x=7.15B=1.43, L=5X1.43=7.154、沉淀池的容积V=HRT X Q=2h x 369m3/d=三x 369m3/d24=30.75m3 5、污泥部分所需容积设T=0.028h, S=0.5L/p・ d, N max=3666660 (人)SNT 0.5 X 366660 X 0.028 - 24V= = 0.21m31000 10006、污泥斗容积污泥底采用500mm x 500mm,上口采用400m X 3400mm,污泥斗3400 - 1000-500 - 1000oh"4= --------------- tan60° =2.51m2污泥斗容积1 1 /V1=- h"4( f1+f2+vf1f2) =- X 2.5X (0.52X 3.42+5.52 X 3.42) =11.263 3(m3)7、污泥斗以上梯形部分污泥容积设池底坡度为0.01,梯形部分高度h‘ 4=(7.15+033.4) X0.01 = 0.041(m)污泥斗以上部分污泥容积V1= 竺h‘ 4X b27.15+3.4 X 0.041 X1.43=5.28 X 0.041 X 1.43=0.318 污泥斗和梯形部分污泥容积V1+V2=11.26+0.3仁11.57(m3) >0.21 (m39、池子总高度设缓冲层高度为h3=0.5, 超高为h1=0.3m,h2=3mH二h1+h2+h3+(h‘ 4+ h"4)=0.3+3+0.5+(0.041+2.51)=3.8+2.54=6.34(m)二、二沉池的运行管理及维护措施1 、刮泥和排泥操作( 1 )刮泥通过刮泥机械将池底的污泥刮至泥斗,有的刮泥机同时将池面浮渣刮入浮渣槽。
二沉池设计汇总范文
二沉池设计汇总范文二沉池是水处理系统中的一个重要部分,用于去除悬浮物、沉淀物和重力分离物质。
在水处理过程中,二沉池的设计非常关键,可以有效地提高水质处理效果,降低操作成本。
下面是一个关于二沉池设计的汇总,包括设计原则、主要分类、设计要点和常见问题等。
一、设计原则1.充分利用二沉池的沉淀时间,确保废水中的悬浮物和沉淀物得以有效沉淀和分离。
2.合理设置流速和时间参数,以确保污水在二沉池中停留的时间足够长,使悬浮物和沉淀物有足够的时间沉淀。
3.合理设置进水和出水口的位置和尺寸,避免短路的问题。
4.考虑到废水的水质变化和流量波动对二沉池的影响,设计适当的过量处理能力。
二、主要分类1.流速分类:根据流速的不同,可以分为快速二沉池和慢速二沉池。
快速二沉池适用于处理高浓度悬浮物的废水,而慢速二沉池则适用于处理低浓度悬浮物的废水。
2.结构分类:根据结构的不同,可以分为上流式二沉池和下流式二沉池。
上流式二沉池的进水和出水流向相反,而下流式二沉池的进水和出水流向相同。
3.污泥排出方式分类:根据污泥排出方式的不同,可以分为连续式二沉池和间歇式二沉池。
连续式二沉池可以实现持续稳定的处理效果,而间歇式二沉池则适用于对污泥处理要求不高的情况。
三、设计要点1.确定二沉池的尺寸和容积,确保足够的沉淀时间和分离面积。
2.合理设置进水口和出水口的位置和尺寸,避免短路和死角的问题。
3.设计适当的污泥收集和排出机制,保证污泥能够及时、有效地排出,避免污泥在二沉池中堆积。
4.选择合适的材料,确保二沉池的结构和设备能够耐受废水中的腐蚀和磨损。
5.考虑二沉池的运维和维护问题,在设计中留出足够的安全空间和操作通道。
四、常见问题1.流量波动导致的二沉池效果下降:可以通过设计适当的过量处理能力来应对流量波动,或者通过增加缓冲池来减缓流量的变化。
2.污泥堆积导致的二沉池堵塞:可以通过设计适当的污泥排出机制来解决污泥的堆积问题,如设置污泥排出口和污泥呈液状排出。
第五组(二沉池)
t —沉淀时间,范围1.5~2.5h。此处取 t=2h。 有效水深应采用2.0—4.0m,符合要求。
4. 沉淀区有效容积
V A h2 176 .04 m 2 2 .0 m 352 .08 m
3
5、污泥量:
V ' SNT 1000 24 n 0 . 5 L /( 人 d ) 480000 8 . 0 h 1000 24 2 40 m
i—坡向污泥斗的底板坡度,取i=0.05
7.污泥斗高度
h 5 ( r1 r 2 ) tan ( 2 .m 1m ) tan 60径, 取r1=2m,r2=1m α—沉淀池底面与污泥斗壁的夹角,角度 应大于55,此处取α=60
h1—沉淀池超高,取h1=0.3m; h2—有效水 深; h3—缓冲层高度,当直径大于20m 时,采用 机械排泥,取h3=0.5m h4—沉淀池底坡落差; h5—污泥斗高度。
h1 h2 h3 h4 h5
0.05
10.沉淀池池边高度
H ' h1 h 2 h 3 0 .3 m 2 .0 m 0 .5 m 2 .80 m
谢谢观赏!
中心进水周边出水辐流式沉淀池
Q=6500 m3 /d=270.83 m3/h=75.23L/s。时变系数Kz=1.3, Qmax=75.23L/s ×1.3=97.80 L/s=352.08m3/h=0.0978
池体的设计与计算 1.二沉池的表面积
A Q max nq 0 352 . 08 m / h 2 1m /( m / h )
8 、污泥斗容积
V1
h5
3
( r1 r1 r2 r2 )
二沉池设计计算范文
二沉池设计计算范文二沉池是污水处理工程中常见的一种结构,主要用于去除水中的悬浮物质和沉降可沉性颗粒物。
设计二沉池时需要进行一系列的计算以确保其能够满足处理要求。
以下是一个关于二沉池设计计算的详细说明。
1.二沉池尺寸计算:在设计二沉池时,首先需要确定其尺寸。
一般而言,二沉池的长度应该是水流速度的15到30倍,宽度则取决于设计流量和流速。
设计流量一般根据污水处理工程的需求确定。
流速也应根据具体情况进行计算,通常建议为0.25至0.3m/s。
通过确定流速可以计算出二沉池的长度和宽度。
2.决定水流参数:在计算二沉池的设计流速时,需要考虑到水流参数。
这些参数包括水的流速、水的深度和水的粘度。
水的流速可以通过设计流量和二沉池的横截面积计算得出。
水的深度一般为2至3米。
水的粘度可以根据环境条件和水的温度进行估计。
3.确定沉降速度:沉降速度是计算二沉池中颗粒物沉降效果的重要参考因素。
可以通过试验或文献资料来确定不同颗粒物在不同水质条件下的沉降速度。
一般而言,直径在0.05mm至1mm之间的颗粒物沉降速度较慢,而直径大于1mm 的颗粒物则容易沉降。
4.计算沉降时间:在设计二沉池时,需要根据沉降速度计算沉降时间。
沉降时间取决于颗粒物的沉降速度和二沉池的长度。
根据设计要求,沉降时间一般应为1至2小时。
通过计算可以得出所需二沉池的长度。
5.计算污泥容积:在污水处理过程中,沉降后的颗粒物会形成污泥。
因此,在设计二沉池时需要计算污泥的容积。
污泥容积一般可以通过颗粒物的沉降速度和二沉池的长度计算得出。
6.计算渣(泥)仓尺寸:总之,二沉池的设计需要进行一系列的计算和考虑,从流量、流速到沉降速度、沉降时间、污泥容积和渣仓尺寸等等。
通过合理的设计计算,可以确保二沉池能够有效地去除水中的悬浮物质和沉降可沉性颗粒物,达到污水处理的要求。
污水处理厂二沉池施工设计说明
污水处理厂二沉池施工设计说明2022年4月19日文档仅供参考湖北某污水处理厂二沉池施工组织设计第一章工程概况本工程座落于湖北省赤壁市境内,厂区总占地面积为4.01公顷,其主要建设范围为:粗隔栅间及进水泵房1座,细隔栅间及旋流沉砂池1座,厌氧选择池及污泥泵房1座,氧化沟2座,二沉池2座,集配水井1座,紫外线消毒梢及排放泵房1座,污泥浓缩脱水机房及储泥池1座,综合楼1座,变电站1座以及厂区管道工程、道路工程、绿化工程等.该污水处理厂污水处理水平为4万m3/d.二沉池为圆形薄壁预应力构筑物,池内径42m,底板厚45cm,池壁厚度25cm,锚固肋〔共6个〕处池壁厚45cm,池壁内设有44根挑梁,用以承托集水梢;集水梢每12m设一道伸缩缝.底板及池壁不设伸缩缝,池壁内穿无粘结预应力钢绞线.混凝土强度等级,垫层C10,底板C25,S6,池壁和挑梁C40,预应力混凝土. 第二章主要工程量第三章工程进度方案及工艺流程1、工程进度方案土方开挖:3月20日~5月5日垫层施工:4月16日~5月6日底板施工:4月24日~5月23日池壁及中央支筒施工:5月4日~6月10日附属结构施工:5月21日~6月30日2、工艺流程基坑开挖一一地下管道施工一一垫层及底板施工一一池壁、2022年4月19日文档仅供参考挑梁和中央支筒施工一一张拉无粘结预应力钢绞线一一杯口填料一一满水试验一一回填土一一集水梢和走道板施工.第四章主要分局部项施工工艺1、现场排水考虑地表水的排除,尽可能利用正式工程排水系统为施工效劳先修建主干排水设施和管网,以方便排除地面滞水.生活区内应铺设管径①100的缸瓦管或硅管,埋深为40-50cm,坡度为1%,保持场区在雨期不泥泞.现场道路在两侧设排水沟,支道应在两侧设小排水沟,沟底坡度2%,保持场地排水和道路畅通.基坑周围砌120mm厚400mmW的挡水墙,外表用1:3水泥砂浆压光,以防雨水流入坑内.2、施工测量以书面形式接受业主给定的工程坐标点及水准限制点后,将其引测至施工现场,建立厂区内限制网且到达士0.3mm的精度,确定各单位工程的定位和标高,并对各限制点采取有效举措加以保护,将所有测量结果提交给工程监理.垫层做好后,先核对圆形水池中央位置,弹出十字线,核对中央处预留孔、排污管、杯口的里外弧线,限制杯口位置,杯口里侧吊绑弧线及加筋区域弧线.施工过程中要根据限制点经常对单位工程轴线和高程进行校对,并与原始点进行校对,以免出现施工误差.2022年4月19日文档仅供参考施工中测量实行复测制,测量员施测完毕后,由工程工程师组织工长和质检员进行复测.各项测量均做详细记录,开工前的工程定位测量还应有监理工程师、质量监督部门的签字前方可开工.施工测量仪器及工具均在检定有效期内,按规定使用测量仪器不准随意更换.施工过程中进行一系列的地下水位观测.3、基坑开挖本工程场地地下水位受陆水河河水水位影响较大,而施工期又恰好处于当地雨季,施工前先采用大口井降低地下水位至垫层下500mmz下.另在基坑下脚周围设置截水沟并连接集水井.地表排水采用在基坑四周设置截水沟和排水沟的方式.基坑开挖采用机械挖土,配备相应数量的自卸式汽车运土.弃土运至业主指定的地点,回填土应预留.考虑到基坑暴露的时间较长,采用放坡开挖,边坡暂定为1:1;考虑到未来模板支设的需要,基坑底距离池壁的距离设为2.0m,对预埋伸出池壁外的管道,采用局部增强支护扩大开挖,预防出现塌方.为预防扰动持力层,应预留200mmff的土层,随挖掘机开挖的同时,由人工清土至设计标高假设遇不良地基层时应去除干净,超挖局部回填级配碎石,并分层夯实至设计标高,压实度不小于94%开挖完成后,基坑周围设防护栏杆,用钢架管组成,立杆间距2022年4月19日。
二沉池的设计计算讲解
⼆沉池的设计计算讲解⼆沉池设计计算本设计采⽤机械吸泥的向⼼式圆形辐流沉淀池,进⽔采⽤中⼼进⽔周边出⽔。
1?沉淀时间1.5?4.0h,表⾯⽔⼒负荷0.6?1.5m3/(m2?h),每⼈每⽇污泥量12?32g/⼈d,污泥含⽔率99.2?99.6%,固体负荷< 150kg/(m2 *d)2.沉淀池超⾼不应⼩于0.3m3.沉淀池有效⽔深宜采⽤2.0?4.0m4.当采⽤污泥⽃排泥时,每个污泥⽃均应设单独闸阀和排泥管,污泥⽃的斜壁与⽔平⾯倾⾓,⽅⽃宜为60°圆⽃宜为55°5.活性污泥法处理后的⼆次沉淀池污泥区容积宜按不⼤于2h的污泥量计算,并应有连续排泥措施6.排泥管的直径不应⼩于200mm7.当采⽤静⽔压⼒排泥时,⼆次沉淀池的静⽔头,⽣物膜法处理后不应⼩于1.2m,活性污泥法处理池后不应⼩于0.9m。
&⼆次沉淀池的出⽔堰最⼤负荷不宜⼤于 1.7L / (sm)。
9、沉淀池应设置浮渣的撇除、输送和处置设施。
10、⽔池直径(或正⽅形的⼀边)与有效⽔深之⽐宜为6?12,⽔池直径不宜⼤于50m。
11、宜采⽤机械排泥,排泥机械旋转速度宜为1?3r/h,刮泥板的外缘线速度不宜⼤于3m/ min。
当⽔池直径(或正⽅形的⼀边)较⼩时也可⽶⽤多⽃排泥。
12、缓冲层⾼度,⾮机械排泥时宜为0.5m ;机械排泥时,应根据刮泥板⾼度确定,且缓冲层上缘宜⾼出刮泥板0.3m 。
13、坡向泥⽃的底坡不宜⼩于0.05。
2.2设计计算设计中选择2组辐流沉淀池,每组设计流量为 0.325m 3 s1、沉淀池表⾯积_基=0.65 3600 = 780m 2nq 2汉 1.5式中 Q ——污⽔最⼤时流量,m [;s ;q' --- 表⾯负荷,取1.5m 3m 2h ;n ――沉淀池个数,取2组池⼦直径:2、实际⽔⾯⾯积D 2⼆竺=804.25m 244Q max 4 0.65 360032头际负何qma x21.45m 3/(m 2h),符合要求wD 22兀汉 3223、沉淀池有效⽔深Im = qt式中t ——沉淀时间,取2h 。
二沉池计算范文
二沉池计算范文二沉池是一种常用的污水处理设备,用于将污水中的固体颗粒和悬浮物沉降至池底,以达到水质净化的目的。
在污水处理工艺中,二沉池通常作为前处理工艺的一部分,用于去除大颗粒物质和悬浮物,以减少后续处理工艺的负荷。
二沉池的设计和运行需要考虑一系列因素,包括污水特性、水力负荷、沉降速度等。
下面将详细介绍二沉池的计算方法和设计要点。
1.二沉池的设计原则二沉池的设计主要考虑以下几个方面:-沉降区的水力设计:包括池体尺寸、池底坡度、进出水管道的布置等,要确保污泥在沉底时不发生搅拌和搬运,以减少对出水质量的影响。
-污泥淤积区的设计:需要考虑污泥产生量、搬运、处理等因素,以确保系统运行的稳定性和正常工作。
-流体动力学特性:包括流速、流向、流量分布等,要满足流体动力学的要求,以减少水力能损失和对池内颗粒物的沉降影响。
2.二沉池的计算方法二沉池的计算主要包括以下几个方面:-进水流量计算:根据污水处理系统的设计要求和水负荷,计算进水的总流量和水负荷。
-污泥沉降速度计算:污泥的沉降速度是设计二沉池的关键参数之一,可以通过实验或根据污水特性进行估算。
一般而言,污泥的沉降速度应大于进水流速,以确保有效沉降。
-池体尺寸计算:根据进水流量和污泥沉降速度,计算出二沉池的有效面积和深度。
面积可以通过池体尺寸的选择来确定,而深度则需要根据沉降速度和进水流速来调整。
-进水口和出水口设计:进水口需要根据进水流量和流速来设计,以避免进水冲刷出沉降的污泥。
出水口的设计要求将处理后的水从污泥浓度较高的区域引出,以确保水质的优化。
3.二沉池的设计要点在二沉池的设计过程中,需要注意以下几点:-污泥搬运:要确保污泥可以顺利搬运和处理,避免对系统的堵塞和积累的影响。
-水力负荷:要根据进水流量和废水的水负荷来选择合适的池体尺寸和深度,以确保系统能够有效运行。
-污泥浓度:污泥浓度的管理是保持系统稳定运行的重要因素之一、应根据处理工艺和污水特性来调整污泥浓度。
二沉池设计说明书
目录第一章绪论一、水资源----------------------------------------------------------------------------2二、设计背景--------------------------------------------------------------------------2三、水污染处理技术发展状况-------------------------------------------------------3四、设计意义和目的-----------------------------------------------------------------5五、设计内容-------------------------------------------------------------------------6六、设计要求-------------------------------------------------------------------------6 第二章设计参数选择-------------------------------------------------------------------------6第三章工艺计算一、主要尺寸计算-------------------------------------------------------------------7二、进水系统计算-----------------------------------------------------------------10三、出水部分计算-----------------------------------------------------------------11四、排泥部分计算----------------------------------------------------------------14五、设计工艺分析及讨论---------------------------------------------------------15六、设计感想------------------------------------------------------------------------17第一章绪论一、水资源水是人类赖以生存和发展的物质基础,是社会经济发展所不可缺少和不可替代的重要自然资源。
二沉池
4.3.6 二沉池
(1) 二沉池
采用周边进水周边出水辐流式圆形沉淀池,共设钢筋混凝土结构园形池1座。
单座内径D=36.0m,池内有效水深4.0m,超高0.50m。
出水采用不锈钢齿形堰。
排泥采用单管排泥机,排泥进入污泥泵房。
设计流量:Q max =833.33m3/h
最大表面负荷: 1.06m3/m2·h
总水力停留时间: 4.80h
池内有效水深: 4.0m
主要工程内容
采用周边进水,周边出水辐流式沉淀池,池内径36m,池周边水深14.0m,池底为平坡,沉淀池总高 4.5m。
沉淀池出水采用环形集水槽,双侧溢流堰出水,最大堰上负荷为
0.8L/s.m。
每座沉淀池内设1台周边传动的全桥式刮吸泥机,刮吸泥机桥架上还附带有刮除
表面浮渣的渣板,随着桥的移动,将池表面浮渣刮至排渣斗内。
运行方式
刮吸泥机、沉淀池与生化池协调运行,排泥与污泥泵房协调运转
工艺主要设备材料表
编号名称规格及型号单位数量材料备注
二沉池
1 中心传动单管吸泥
机主机
Φ=36m,n=0.03rpm,
N =0.37KW
台 1
排渣斗、撇渣撇
沫装置、螺母、
紧固件为S304不
锈钢,吸泥管为
碳钢镀锌,其余
部分为碳钢防腐
2 排渣堰门(带手动
启闭机)
BXH=500X500 台 1
不锈钢S304,丝
杆2Cr13,配铸铁
手轮铸铁启闭机
3。
二沉池设计计算范文
二沉池设计计算范文二沉池是水处理过程中常用的一种设施,主要用于去除悬浮颗粒物、沉积沉淀物和浊度的降低。
在二沉池的设计计算中,需要考虑水处理工艺的要求、原水水质特点以及设施的运行性能等因素。
下面将从工艺设计、池型选择、尺寸计算、水力计算和污泥脱水等方面进行详细介绍。
一、工艺设计根据处理工艺的要求,确定二沉池的位置和数量。
通常情况下,二沉池放置在絮凝池之后,混凝池和沉淀池之间,以便于截留混凝池中未沉淀的絮凝物,并将清水送入沉淀池进行沉淀。
根据处理工艺的要求,可以选用单池、两段池或多段池的组合方式。
二、池型选择根据污水流量、水质特点和处理工艺要求,选择合适的池型。
常见的二沉池池型有竖流式、水平流式、浅滩式和深滩式等。
竖流式池具有结构简单、占地面积小的优点,适用于处理小流量的水;水平流式池适用于中小型处理厂,具有处理效果好、沉淀效率高的特点;浅滩式池适用于大型处理厂,处理能力强,但占地面积较大;深滩式池适用于高浓度固体颗粒物的处理,具有高浓度能力和较高的剪切能力。
三、尺寸计算根据设计流量和水力停留时间计算池体的长、宽和深度。
一般来说,设计流量Q的1.2倍到1.5倍作为二沉池的设计流量,带宽比BW:BL在1:4到1:6之间;水力停留时间通常为60至120分钟,可根据具体情况进行调整。
四、水力计算根据设计流量和深度,计算二沉池的水力平衡和流速。
水力平衡主要包括进水口、出水口和池体的水力曲线等,要保证进水口的流速均匀,并减少湍流,使水尽可能均匀地流经池体;流速一般控制在0.3m/s到0.6m/s之间。
五、污泥脱水二沉池处理过程中产生的污泥需要进行脱水处理,以便减少体积和质量。
常见的污泥脱水方法有机械脱水和化学脱水两种。
机械脱水主要利用离心力将水分从污泥中分离出来,适用于含水量较高的污泥;化学脱水主要通过添加絮凝剂或药剂来改变污泥的物理性质,加快脱水速度。
总结起来,二沉池设计计算需要考虑工艺设计、池型选择、尺寸计算、水力计算和污泥脱水等多个方面。
周进周出二沉池设计
周边进(出)水型二沉池的设计才振刚众所周知,城市污水中含有大量的有毒、有害物质,如不加以处理控制,直接排入水体和土壤中,将会对环境造成污染,不仅损害人民的身体健康,还严重制约着工农业生产和城市的发展。
我国的城市污水处理率很低,长年徘徊在10%以下,一些城市的水环境已经恶化,修建大量的城市污水处理厂已迫在眉睫。
在各类城市污水处理工艺中,最具代表性的就是活性污泥法,而在活性污泥法处理系统中,二次沉淀池是保证出水水质的关键构筑物之一。
下面,我结合实际工程,就二沉池的选型、计算探讨如下:一、适用条件沉淀池主要是去除悬浮于水中的可以沉淀的固体悬浮物。
初次沉淀池主要是对污水中以无机物为主体的比重大的固体悬浮物进行沉淀分离。
而二次沉淀池是对污水中以微生物为主体的、比重小的、因水流作用易发生上浮的固体悬浮物进行沉淀分离。
一般来说,二次沉淀池多采用竖流式和辐流式,前者比较适用处理水量不大的小型污水处理厂;后者则适用大、中型污水处理厂。
二、不同类型二沉池设计、运行参数比较一般辐流式和竖流式沉淀池,原污水从池中心进入,在池周边出流,进口处流速很大,程紊流现象,影响了沉淀池的分离效果。
而周边进水型辐流式和竖流式沉淀池与此恰恰相反,原污水从池周边流向池中心,澄清水则从池中心返回到池周边流出,在一定程度上克服了上述缺点。
原污水流入位于池周边的进水槽中,在进水槽底部设有进水孔,再从进水孔均匀地进入池内进行悬浮颗粒的沉淀,从而提高沉淀效率。
根据国外资料介绍,这种沉淀池的处理能力比一般辐流式沉淀池要高出一倍。
沉淀池设计计算时一般以水力负荷来计算有效面积,用固体负荷做较核,在二沉池中尤为重要。
根据国外资料,国外所采用周边进水中心出水和周边进水周边出水的二次沉淀池的水力负荷最大为2.72m3/(m2.h),最小为1.0m3/(m2.h),而我国较有代表性的城市污水处理厂中二沉池所采用的水力负荷值,最大为1.19m3/(m2.h),最小为0.73m3/(m2.h),由此可以看出,周边进水型二沉池的水利负荷要比普通型二沉池水力负荷平均高出1.72倍。
周进周出二沉池设计计算说明书版
2.5周边进水周边出水辐流式2.5.1二沉池表面积及直径二沉池面积FQ maxF 二 --- n q 式中 Q max ------------ 二沉池设计数量250m 3/h ;N ——二沉池座数,此次为1;q ----------- 表面水力负荷,此次取0.6m 3/(m 2 • h)故 F 二至0 4 1 67m 2 0.6池子直径D :2.5.2校核固体负荷GG 24 1 R Q max X-F 故 G=24 1 :0% 250 3 64.79kg/(m 2 d) <150kg/(m 2 • d)满足要求2.5.3高度计算(1) 沉淀区高度h 2‘停留时间t 取2.5h ,故h 2^Qm ^l 1.5mF (2) 污泥区高度h 2‘‘取污泥停留时间:T=1h ,故h ,'_2T £1 + R)Q max X 2 勺"1+0.5F 250沃3 _、0 45m2 X X r F3 9 416.7(3) 池边水深h 2h 2 =h2「h 2'「0.3=2.25m (式中0.3为缓冲层高度)<4m ,满足要求(4) 污泥斗高度:23.03m ,取 D=24m污泥斗上直径D i =2.3m ,下直径D 2=1.3m ,斗壁与水平夹角为55°故污泥斗高度h 4为:(D1 D2)h 4 tan 55 : 0.71m4 2 2 (5)池总高H二沉池采用单管吸泥机排泥,池底坡度取0.01,故污泥斗边缘与二沉池外边缘底 端的高差h 3为:丝空 0.01: 0.11m2 取超高为0.5m ,所以池总高H :H = 0.5 h 2 h 3 h 4 = 3.57m2.5.4出、入流槽设计采用渐变式的出、入流槽设计,在槽宽不足 300mm 时,槽宽采用300mm ,出水槽与入流槽合建。
取入流槽起始端流速为 V=0.3m/s.设计流量为Q s =0.07m 3/s.采用经验公式可得起始端水深 H 。
二次沉淀池技术说明
二次沉淀池技术说明1.二次沉淀池的设置按照在污水处理流程中所处的位置,沉淀池可分为初次沉淀池和二次沉淀池两种。
初次沉淀池一般设置在污水处理厂的沉砂池之后、曝气池之前,二次沉淀池设置在曝气池之后、深度处理或排放之前。
一沉池是污水生物处理的最后-—个环节。
其作用是泥水分离使经过生物处理的混合液澄清,同时对混合液中的污泥进行浓缩。
污水经过生物处理后,必须进人二沉池进行泥水分离。
澄清后的达标处理水才能排放,同时还要为生物处理设施提供经过浓缩的回流污泥或一定量的处理水。
如果二沉池设置得不合理,即使生物处理的效果很好、混合液中溶解性有机物的含量已经很少,出水水质仍会因混合液在二沉池进行泥水分离的效果不理想双不合格(SS超标)。
如果污泥浓缩效果不好,回流到曝气池的微生物量就难以保证,曝气混合液浓度的降低将会导致污水处理效果的下降。
活性污泥的质量较轻,容易产生异重流,因此二沉池的最大水平流速(平流式、辐流式)或上升流速(竖流式)及溢流堰负荷都应低于初沉池。
辐流式二沉池采用周边进水方式可以提高沉淀效果。
二沉池具有浓缩污泥的作用,因而污泥区的容积较大,沉淀时间也比初沉池长。
二沉池的具体型式还与生物处理工艺有关.比如生物膜法因为其生物污泥沉淀性能较差,所配二沉池的水力负荷就要比活性污泥法略低一些,而池体的有效水深要大一些,有时不得不采用浮选法进行泥水分离。
二次沉淀池的水力负荷一般为 0.5~1.8m3/(m²·h),处理工业废水时,活性污泥中有机物比例较大,曝气池混合液的 SV 偏高,与其配套的二沉池宜采用较低的表面水力负荷。
为保证污泥能在二沉池得到足够的浓缩,以便供给曝气池所需浓度的回流污泥,二沉池的固体表而负荷为 150kg/(m²·d)。
2.二次沉淀池运行管理的注意事项(1)经常检查并调整二沉池的配水设备,确保进人各二沉池的混合液流量均匀。
(2)检查浮渣斗的积渣情况并及时排出,还要经常用水冲洗浮渣斗。
周进周出二沉池设计计算说明书
周边进水周边出水辐流式二沉池表面积及直径二沉池面积Fq n Q F ⋅=max式中 Q max —— 二沉池设计数量250m 3/h ;N ——二沉池座数,此次为1;q —— 表面水力负荷,此次取(m 2·h)·故 27.4166.0250m F ≈=池子直径D : m FD 03.234≈=π,取D=24m校核固体负荷G()F XQ R G ⋅⋅+⨯=max 124故 ())/(79.647.4163250%501242d m kg G ⋅≈⨯⨯+⨯=<150kg/(m 2·d)满足要求高度计算(1)沉淀区高度h 2’《停留时间t 取,故m F tQ h 5.1'max 2≈⋅=(2)污泥区高度h 2’’取污泥停留时间:T=1h ,故()()()()m F X X X QR T h r 45.07.4169332505.011212''max 2≈⨯+⨯⨯+⨯⨯=⋅+⋅⋅+⋅⨯=(3)池边水深h 2m h h h 25.23.0'''222=++=(式中为缓冲层高度)<4m ,满足要求(4)污泥斗高度、污泥斗上直径D 1=,下直径D 2=,斗壁与水平夹角为55°故污泥斗高度h 4为:m 71.055tan 22214≈︒⋅⎪⎭⎫ ⎝⎛-=D D h (5)池总高H二沉池采用单管吸泥机排泥,池底坡度取,故污泥斗边缘与二沉池外边缘底端的高差h 3为:m h 11.001.023.2243≈⨯-=取超高为,所以池总高H : m h h h H 57.35.0432=+++=!出、入流槽设计采用渐变式的出、入流槽设计,在槽宽不足300mm 时,槽宽采用300mm ,出水槽与入流槽合建。
取入流槽起始端流速为V=s.设计流量为Q s =s.采用经验公式可得起始端水深H 0,并且设槽宽与水深相同,则m VQ H B s 48.000≈==,取 出水槽与入流槽合建,故渠道总宽度为。
二沉池设计说明
课程设计题目某城市11×104m3/d污水处理厂设计——二沉池设计学院资源与环境学院专业环境工程姓名吴运鹏学号指导教师卫静许伟颖二O一五年七月二十日学院资源与环境学院专业环境工程吴运鹏学号题目某城市11×104m3/d污水处理厂设计——二沉池设计一、课程设计的容(1)污水处理厂的工艺流程比选,并对工艺构筑物选型做说明;(2)主要处理设施二沉池的工艺计算;(3)确定污水处理厂平面和高程布置;(4)绘制主要构筑物图纸。
二、课程设计应完成的工作(1)确定合理的污水处理厂的工艺流程,并对所选择工艺构筑物选型做适当说明;(2)确定主要处理构筑物二沉池的尺寸,完成设计计算说明书;(3)绘制主要处理构筑物二沉池的设计图纸。
学院资源与环境学院专业环境工程吴运鹏学号题目某城市11×104m3/d污水处理厂设计——二沉池设计指导小组或指导教师评语:评定成绩2015年7月31日指导教师目录1总论 (2)1.1设计简介 (2)1.2设计任务和容 (2)1.3基本资料 (2)1.3.1处理水量及水质 (2)1.3.2 处理要求 (2)1.3.3 处理工艺流程 (2)1.3.4 气象与水文资料 (3)1.3.5 厂区地形 (3)2污水处理工艺流程的确定 (4)3 处理构筑物设计 (5)3.1设计要求及参数 (5)3.2设计计算 (5)3.2.1二沉池主要尺寸的计算..............…………………………….…..…….. .53.2.2贮泥容积的计算 (7)3.3进出水设计 (8)3.3.1二沉池进水设计 (8)3.3.2二沉池出水设计 (9)结论 (11)参考文献 (12)1总论1.1设计简介所给的资料完成课程设计,进一步系统的理解所学专业知识。
本设计是环境工程专业大三下学期课程设计,以小组为单位根据所设城市总体规划和1.2设计任务和容确定污水处理厂的工艺流程,并对工艺构筑物选型做说明;主要处理设施(格栅、沉砂池、初沉池、曝气池、二沉池等)的工艺计算;确定污水处理厂平面和高程布置;每组完成各处理构筑物及平面布置图、高程图一套,每人至少绘制一。
二沉池的设计计算
二沉池的设计计算二沉池是污水处理工程中的主要设施之一,用于处理污水中的悬浮物和沉淀物。
它通过静态沉淀的原理来实现悬浮物的分离,从而使水质得到改善。
二沉池的设计计算包括污水流量、沉淀时间、设计参数等方面的考虑。
一、污水流量的计算二沉池的设计首先需要确定污水流量。
通常,污水流量是通过对城市排污水收集系统的调查和分析来确定的。
对于已有的污水处理厂,可以直接通过测量出厂流量来确定。
流量的计算通常包括平均日流量、最大日流量、小时最大流量等。
二、沉淀时间的计算沉淀时间是指污水从进入二沉池到流出二沉池的所需时间。
它是设计二沉池容积的重要参数。
一般来说,一次沉淀时间范围为1.5-3小时。
沉淀时间的计算可以采用以下公式:Tv=Q/V其中,Tv为沉淀时间,Q为污水流量,V为二沉池容积。
三、二沉池容积的计算二沉池容积的计算可以采用水力负荷法和污泥负荷法两种方法。
1.水力负荷法水力负荷法是基于入口和出口的液体负荷以及沉淀速度来计算的。
二沉池的水力负荷计算公式如下:F=Q/A其中,F为水力负荷,Q为污水流量,A为二沉池的有效面积。
根据沉淀速度来确定二沉池容积。
一般沉淀速度范围为0.1-0.3m/s。
2.污泥负荷法污泥负荷法是根据污泥生成的速率来计算二沉池容积。
二沉池的污泥负荷计算公式如下:L=V/Q其中,L为污泥负荷,V为二沉池容积,Q为污水流量。
污泥生成的速率可以通过实地调查和试验来确定,一般范围为0.1-0.3 kg/(d·m^3)。
四、设计参数的计算除了污水流量和二沉池容积外,还需要进行其他设计参数的计算,如进出口管道的尺寸、出水质量要求等。
进出口管道的尺寸计算通常通过流速计算来确定。
一般来说,流速范围为0.3-0.6m/s。
出水质量要求通常根据具体的污水处理标准来确定,如COD、BOD、悬浮物等的目标浓度。
综上所述,二沉池的设计计算主要包括污水流量、沉淀时间、二沉池容积以及其他设计参数等方面的考虑。
通过合理的设计计算,可以确保二沉池的正常运行和处理效果。
计算书3—二沉池
一、 二沉池设计参数为了使沉淀池内水流更稳、进出水配水更均匀、存排泥更方便,常采用圆形辐流式二沉池。
二沉池为中心进水,周边出水,幅流式沉淀池,共2座。
二沉池面积按表面负荷法计算,水力停留时间t=2.5h ,表面负荷为1.5m 3/(m 2•h -1)。
1) 池体设计计算①. 二沉池表面面积23.2085.12625m q N Q A =⨯=∙= ②. 二沉池直径m A D 29.163.20844=⨯==ππ, 取16.3m③. 池体有效水深 m t q h 75.35.25.1'2==⨯=④. 污泥部分所需容积混合液浓度 L mg X /3000=,回流污泥浓度为L mg X R /9000=二沉池污泥区所需容积()()34.1562900030002130002/417)5.01(221)1(2m N X X X Q R V r w =⨯+⨯⨯+⨯=++=平 ⑤. 二沉池边总高度采用机械刮吸泥机连续排泥,设池底坡度05.0=i ,沉淀池进水竖井半径m r 0.11=。
沉淀池底部圆锥体高度()()m i r r h 36.005.00.12/3.1614=⨯-=⨯-=沉淀池污泥区高度()m A V V h w 61.03.2081115.815.836.034.1562225=+⨯+⨯⨯-=-=π二沉池超高为m h 3.01=,缓冲区高度m h 3.03=m h h h h H 32.561.036.03.075.33.04321=++++=+++=2) 进水系统设计①. 进水管计算单池设计污水流量s m h m Q Q /087.0/5.3122/6252/33====单每池进水管设计流量s m RQ Q Q /116.0058.05.0087.030=⨯+=+单进=选取管径DN500mm ,流速s m D Q v /59.05.0116.04422==单⨯⨯=ππ ②. 进水竖井进水竖井采用D 2=1.0m ;进水竖井采用多孔配水,配水口尺寸0.5m ×0.5m,共3个,沿井壁均匀分布。
