一、实验目的1. 熟悉减速器的结构组成和装配关系。
2. 掌握减速器的装拆步骤和方法。
3. 培养动手操作能力和分析问题、解决问题的能力。
二、实验设备与材料1. 实验设备:减速器、扳手、螺丝刀、锤子、手电筒等。
2. 实验材料:润滑油、防锈油、密封胶等。
三、实验步骤1. 准备工作(1)观察减速器的外形和结构,了解其组成部件和装配关系。
(2)准备好实验工具和材料。
2. 减速器拆卸(1)拆卸减速器上盖:使用扳手和螺丝刀,将上盖上的螺栓拧下,取下上盖。
(2)拆卸轴承盖:拧下轴承盖上的螺栓,取下轴承盖。
(3)拆卸轴承:拧下轴承外圈上的螺栓,取出轴承。
(4)拆卸齿轮:拧下齿轮上的螺栓,取出齿轮。
(5)拆卸轴:拧下轴上的螺栓,取出轴。
3. 减速器装配(1)安装轴:将轴放入减速器箱体,拧上螺栓,确保轴与箱体接触良好。
(2)安装齿轮:将齿轮安装在轴上,拧上螺栓,确保齿轮与轴接触良好。
(3)安装轴承:将轴承安装到箱体上,拧上螺栓,确保轴承与箱体接触良好。
(4)安装轴承盖:将轴承盖安装到箱体上,拧上螺栓,确保轴承盖与箱体接触良好。
(5)安装减速器上盖:将上盖安装到箱体上,拧上螺栓,确保上盖与箱体接触良好。
4. 检查与调整(1)检查减速器内部各部件的装配是否牢固,有无间隙。
(2)检查减速器转动是否灵活,有无异常声响。
(3)调整齿轮啮合间隙,确保齿轮啮合良好。
四、实验结果与分析1. 实验结果通过本次实验,成功拆卸和装配了一台减速器,掌握了减速器的装拆步骤和方法。
2. 实验分析(1)减速器拆卸过程中,应注意保护各部件,避免损坏。
(2)装配过程中,要严格按照装配顺序进行,确保各部件的装配质量。
(3)在调整齿轮啮合间隙时,要保证齿轮啮合良好,避免产生过大的冲击力。
五、实验总结通过本次减速器装拆实验,我对减速器的结构、装配关系以及装拆步骤有了更深入的了解。
在实验过程中,我学会了使用各种工具和材料,提高了自己的动手操作能力。
同时,通过实验,我认识到减速器装拆过程中的注意事项,为今后的工作积累了宝贵的经验。

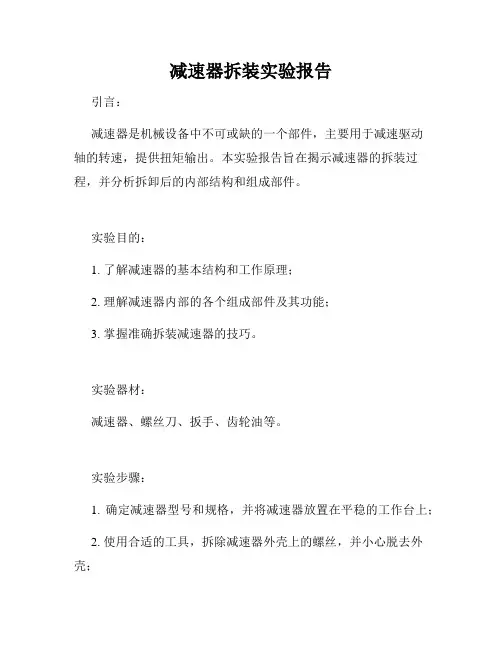

减速器拆装实验报告
![减速器拆装实验报告](https://img.taocdn.com/s3/m/1f5f90f3a0c7aa00b52acfc789eb172ded63990c.png)
减速器拆装实验报告引言:减速器是机械设备中不可或缺的一个部件,主要用于减速驱动轴的转速,提供扭矩输出。
本实验报告旨在揭示减速器的拆装过程,并分析拆卸后的内部结构和组成部件。
实验目的:1. 了解减速器的基本结构和工作原理;2. 理解减速器内部的各个组成部件及其功能;3. 掌握准确拆装减速器的技巧。
实验器材:减速器、螺丝刀、扳手、齿轮油等。
实验步骤:1. 确定减速器型号和规格,并将减速器放置在平稳的工作台上;2. 使用合适的工具,拆除减速器外壳上的螺丝,并小心脱去外壳;3. 观察内部结构,记录不同组成部件的位置和连接方式;4. 用齿轮油清洗减速器的内部,确保各个部件的光洁度;5. 拆卸各个组成部件,注意记录各个部件的型号、规格和状态;6. 分析各个组成部件的功能和相互配合关系。
实验结果:1. 减速器的外壳通常由金属制成,以保护内部机械构件和零件;2. 减速器的内部包括主轴、齿轮、轴承等要素,它们有各自的重要作用;3. 主轴是减速器的中枢部件,承担着传递和接收力的功能;4. 齿轮通过嵌入在主轴上的齿状结构,实现减速和转向的目的;5. 轴承负责支撑和定位减速器内部的轴和齿轮,确保其正常运转和稳定性;讨论:减速器的成功拆装是保证其正常工作的重要环节。
在拆装过程中,我们可以更好地理解减速器的内部结构和组成部件的功能。
值得注意的是,不同型号的减速器在拆装方式上可能会有所不同,因此在实际操作中,应密切查阅相关的技术手册或咨询专业人员的建议。
结论:通过本次减速器拆装实验,我们深入了解了减速器的内部结构和组成部件的功能,掌握了准确拆装的技巧。
减速器作为机械设备中的重要组成部分,其正常工作对于整个机械系统的运转至关重要。
希望通过这次实验,能够对学生们在未来的学习和工作中起到积极的指导作用。
同时也希望学生们能够不断学习、钻研更多的机械设备拆装实验,提升自己的实际动手能力和工程思维。
实验4 减速器拆装实验报告
![实验4 减速器拆装实验报告](https://img.taocdn.com/s3/m/161dc76e4b7302768e9951e79b89680202d86b1c.png)
实验四、机械设计课程减速器拆装实验报告减速器名称班级日期同组实验者姓名回答下列问题减速器拆装步骤及各步骤中应考虑的问题(要求打印)一、观察外形及外部结构1. 起吊装置, 定位销、起盖螺钉、油标、油塞各起什么作用?布置在什么位置?2. 箱体、箱盖上为什么要设计筋板?筋板的作用是什么, 如何布置?3.轴承座两侧联接螺栓应如何布置, 支承螺栓的凸台高度及空间尺寸应如何确定?4. 铸造成型的箱体最小壁厚是多少?如何减轻其重量及表面加工面积?5. 箱盖上为什么要设置铭牌?其目的是什么?铭牌中有什么内容?二、拆卸观察孔盖1. 观察孔起什么作用?应布置在什么位置及设计多大才是适宜的?2. 观察孔盖上为什么要设计通气孔?孔的位置应如何确定?三、拆卸箱盖1. 在用扳手拧紧或松开螺栓螺母时扳手至少要旋转多少度才能松紧螺母, 这与螺栓中心到外箱壁间距离有何关系?设计时距离应如何确定?2. 起盖螺钉的作用是什么?与普通螺钉结构有什么不同?3. 如果在箱体、箱盖上不设计定位销钉将会产生什么样的严重后果?为什么?四、观察减速器内部各零部件的结构和布置。
1. 箱体与箱盖接触面为什么没有密封垫?是如何解决密封?箱体的分箱面上的沟槽有何作用?2. 润滑油剂是如何导入轴承内进行润滑?如果采用脂剂应如何防止箱内飞溅的油剂及齿轮啮合区挤压出的热油剂冲刷轴承润滑脂?两种情况的导油槽及回油槽应如何设计?3.轴承在轴承座上的安放位置离箱体内壁有多大距离, 在采用不同的润滑方式时距离应如何确定?4. 设计时齿轮与箱体内壁最近距离的尺寸应如何确定?5. 齿侧隙的作用是什么?6. 结构设计中如何防止和调整零件间相互干涉?7. 在减速器设计时采用不同轴承应如何考虑调整工作间隙装置?8. 设计时应如何考虑对轴的热膨胀进行自行调节?五、从箱体中取出各传动轴部件1. 大齿轮上为什么要设计工艺孔?其目的是什么?2. 轴上零件是如何实现周向和轴向定位、固定?3. 各级传动轴为什么要设计成阶梯轴, 不设计成光轴?设计阶梯轴时应考虑什么问题?4. 采用直齿圆柱齿轮或斜齿圆柱齿时, 各有什么特点?其轴承在选择时应考虑什么问题?5.计数各齿轮齿数, 计算各级齿轮的传动比。
减速器的拆装细节实训报告
![减速器的拆装细节实训报告](https://img.taocdn.com/s3/m/e52929740166f5335a8102d276a20029bc64631c.png)
一、实训目的1. 了解减速器的结构组成,掌握减速器各零部件的名称、功能及作用。
2. 掌握减速器拆装的步骤、方法及注意事项。
3. 培养实际操作技能,提高动手能力。
4. 熟悉减速器装配过程中的调整方法。
二、实训内容1. 减速器结构及零部件减速器主要由箱体、输入轴、输出轴、齿轮、轴承、密封件等组成。
以下是各零部件的简要介绍:(1)箱体:减速器的主体,用于安装齿轮、轴承等零部件,保证其正常工作。
(2)输入轴:连接电机或其他动力源,传递动力至减速器内部。
(3)输出轴:连接工作机,输出减速后的动力。
(4)齿轮:减速器中的传动部件,通过齿轮的啮合实现减速。
(5)轴承:用于支撑轴和齿轮,减少摩擦,保证减速器正常运行。
(6)密封件:用于防止润滑油泄漏和外界灰尘、杂质进入减速器内部。
2. 减速器拆装步骤(1)准备工作:检查减速器各零部件,确认无损坏、变形等情况。
(2)拆卸密封件:首先拆卸减速器盖板,然后拆卸密封件,注意保持密封件清洁。
(3)拆卸轴承:使用专用工具拆卸轴承,注意保持轴承清洁。
(4)拆卸齿轮:拆卸齿轮前,先拆卸齿轮轴,然后拆卸齿轮。
(5)拆卸输入轴:拆卸输入轴时,注意保持轴与齿轮的相对位置。
(6)拆卸输出轴:拆卸输出轴时,注意保持轴与齿轮的相对位置。
(7)拆卸箱体:拆卸箱体时,注意保持箱体清洁。
3. 减速器装配步骤(1)清洁零部件:将拆卸下的零部件进行清洁,确保无油污、灰尘等。
(2)装配轴承:将轴承安装到相应的位置,注意保持轴承的清洁。
(3)装配齿轮:将齿轮安装到输入轴和输出轴上,确保齿轮啮合良好。
(4)装配输入轴和输出轴:将输入轴和输出轴安装到箱体上,注意保持轴与齿轮的相对位置。
(5)装配密封件:将密封件安装到箱体上,确保密封良好。
(6)装配箱体:将箱体盖板安装到箱体上,注意保持盖板与箱体的相对位置。
(7)检查装配质量:检查减速器各零部件的装配质量,确保装配符合要求。
4. 减速器调整方法(1)齿轮间隙调整:根据齿轮啮合情况,调整齿轮间隙,确保齿轮啮合良好。
减速器拆装实验报告
![减速器拆装实验报告](https://img.taocdn.com/s3/m/c7a429b3f9c75fbfc77da26925c52cc58ad69047.png)
一、实验目的1. 了解减速器的结构、工作原理及性能特点。
2. 熟悉减速器各个部件的名称、作用及装配关系。
3. 掌握减速器的拆装方法和技巧。
4. 培养实际操作能力和团队协作精神。
二、实验仪器与材料1. 实验仪器:减速器、扳手、螺丝刀、锤子、钳子、量具等。
2. 实验材料:润滑油、密封胶、清洗剂等。
三、实验内容及步骤1. 减速器整体观察(1)观察减速器的外形,了解其结构特点。
(2)用手同时转动输入轴和输出轴,体验减速增矩的感觉。
2. 减速器拆卸(1)拔出减速器箱体两端的定位销。
(2)拧下轴承端盖上的螺栓,取下轴承端盖及调整垫片。
(3)拧下上下箱体连接螺栓及轴承旁零件螺栓。
(4)取下箱盖,观察箱体内部结构。
3. 各部件拆卸(1)拆卸齿轮:用扳手旋下齿轮固定螺栓,取出齿轮。
(2)拆卸轴承:用锤子轻轻敲击轴承,使其与轴分离。
(3)拆卸轴:用钳子夹住轴,旋下轴上零件的固定螺栓,取出轴。
4. 清洗与检查(1)用清洗剂清洗各部件,去除油污和杂质。
(2)检查各部件的磨损情况,测量尺寸,确保符合要求。
5. 重新装配(1)将轴、轴承、齿轮等部件按照拆卸顺序依次装回。
(2)调整轴承间隙,确保运转顺畅。
(3)涂抹润滑油,提高传动效率。
6. 检查与试运行(1)检查装配好的减速器,确保各部件安装牢固。
(2)加注适量润滑油,启动减速器,观察其运转情况。
四、实验结果与分析1. 实验结果通过本次实验,成功拆卸并重新装配了减速器,掌握了减速器的拆装方法和技巧。
2. 实验分析(1)减速器各部件拆卸过程中,注意保护零件,避免损坏。
(2)装配过程中,严格按照拆卸顺序进行,确保装配质量。
(3)调整轴承间隙时,要保证轴承与轴的配合紧密,防止轴向窜动。
五、实验总结1. 通过本次实验,掌握了减速器的拆装方法和技巧,提高了实际操作能力。
2. 加深了对减速器结构、工作原理及性能特点的理解。
3. 培养了团队协作精神,为今后从事机械设计、制造等工作奠定了基础。
减速器装拆实验报告
![减速器装拆实验报告](https://img.taocdn.com/s3/m/35b04a348f9951e79b89680203d8ce2f01666554.png)
减速器装拆实验报告减速器装拆实验报告引言:减速器是一种广泛应用于机械传动系统中的装置,它能够降低输出轴的转速,并提供更大的扭矩。
在机械设计中,减速器的装拆是一个非常重要的环节,它直接影响到机械设备的维修和维护。
本实验旨在通过减速器的装拆过程,深入了解减速器的结构和工作原理,并探究不同装拆方法对减速器性能的影响。
实验目的:1. 掌握减速器的结构和工作原理;2. 学习减速器的装拆方法;3. 分析不同装拆方法对减速器性能的影响。
实验设备和材料:1. 减速器;2. 扳手;3. 润滑油;4. 清洁布。
实验步骤:1. 准备工作:将实验所需的材料和设备整理好,确保实验台面整洁,并戴上安全手套和护目镜。
2. 检查减速器:仔细观察减速器的外观,检查是否有明显的损坏或漏油现象。
3. 拆卸减速器:使用扳手逆时针拧下减速器的螺丝,将减速器的外壳拆开。
4. 清洁内部零件:用清洁布擦拭减速器内部的零件,确保没有灰尘或杂物残留。
5. 检查齿轮:仔细检查减速器的齿轮是否有损坏、磨损或变形等情况。
6. 更换润滑油:将旧的润滑油排出,然后加入新的润滑油,确保润滑油的质量和数量符合要求。
7. 装配减速器:将减速器的各个零件按照正确的顺序装配好,确保每个零件的位置准确无误。
8. 检查装配质量:仔细检查减速器的装配质量,确保零件之间的配合间隙合理,不出现松动或卡滞的情况。
9. 测试减速器性能:将装配好的减速器连接到测试设备上,通过转动输入轴,观察输出轴的转速和扭矩变化,评估减速器的性能。
实验结果与分析:通过实验,我们对减速器的结构和工作原理有了更深入的了解。
减速器的装拆过程中,我们发现减速器的外壳是起到保护内部零件的作用,而内部的齿轮是实现减速和传递扭矩的关键部件。
因此,在装拆过程中,我们需要特别注意保护齿轮的完整性,避免损坏或变形。
此外,润滑油的选择和更换也对减速器的性能有着重要的影响。
适当的润滑油能够降低齿轮之间的摩擦,减少能量损耗,并延长减速器的使用寿命。
减速器拆装实验报告
![减速器拆装实验报告](https://img.taocdn.com/s3/m/d3beaf995122aaea998fcc22bcd126fff7055d02.png)
减速器拆装实验报告一、实验目的。
本实验旨在通过对减速器进行拆装实验,加深学生对减速器结构和工作原理的理解,培养学生动手能力和实际操作技能。
二、实验设备和材料。
1. 减速器。
2. 螺丝刀。
3. 扳手。
4. 润滑油。
5. 清洁布。
三、实验步骤。
1. 检查减速器外部,确认无异物后,开始拆卸减速器。
2. 使用螺丝刀和扳手,依次拆卸减速器外壳。
3. 将拆下的外壳清洁干净,清除内部积尘和污垢。
4. 检查减速器内部齿轮、轴承等零部件,确认无损坏和异物。
5. 在拆卸部件时,注意标记位置和顺序,以便后期组装时不出错。
6. 对减速器内部零部件进行润滑处理,确保零部件运转顺畅。
四、实验注意事项。
1. 在拆卸减速器时,要轻拿轻放,避免造成零部件损坏。
2. 拆卸过程中,要保持清洁,防止灰尘和杂物进入减速器内部。
3. 拆卸零部件时,要按照顺序进行,确保后期组装时不出现问题。
4. 在润滑处理时,要选择适当的润滑油,并确保润滑均匀。
五、实验结果与分析。
通过本次实验,我们深入了解了减速器的内部结构和工作原理,掌握了减速器的拆装技术。
在实际操作中,我们发现减速器内部的零部件需要定期清洁和润滑,以确保其正常运转和延长使用寿命。
六、实验总结。
通过本次实验,我们不仅学习了减速器的拆装技术,还培养了动手能力和实际操作技能。
在未来的工作和学习中,我们将继续加强对机械设备的理解和掌握,为将来的工程实践打下坚实的基础。
七、参考资料。
1. 机械原理教程。
2. 减速器使用说明书。
以上为本次减速器拆装实验的报告内容,希望能对大家的学习和工作有所帮助。
减速器拆装实验报告
![减速器拆装实验报告](https://img.taocdn.com/s3/m/31902b16ae45b307e87101f69e3143323868f57e.png)
减速器拆装实验报告在机械工程中,减速器是执行转速减缓,转矩放大,力的传递和控制机构等作用的重要部件。
减速器的拆装实验是一项很重要的实验,它不仅能让学生们了解减速器的内部构造和工作原理,还可以让学生们掌握减速器的维修和更换零部件的技能。
下面是我对减速器拆装实验的一些总结和体会。
1.实验准备在准备实验之前,我们需要对减速器有一定的了解。
我们先要了解减速器的基本原理和结构,以及各个零部件的名称和作用。
同时,我们还需要熟悉实验室的安全规定,了解实验操作的基本流程和注意事项,为后续的实验做好充分准备。
2.实验操作准备工作完成之后,我们开始进行实验操作。
首先,我们将减速器从设备上拆下来,并放到工作台上,进行初步检查。
我们要检查减速器的外观是否有明显损坏,检查零部件的摩擦和轴向间隙是否合适,检查齿轮的磨损程度和表面硬度是否符合要求。
然后,我们进行拆卸零部件的操作。
根据减速器的结构,我们需要将齿轮、轴承、油封等零部件逐一取出,然后进行清洗和检修。
在拆卸的过程中,我们需要小心谨慎,尤其是在取出轴承和油封时,避免损坏零部件或者损伤手指。
3.实验分析经过拆卸和检修后,我们可以对减速器进行分析和对比。
我们可以观察齿轮的磨损情况,比较不同齿轮的齿数和模数,了解它们之间的关系。
我们还可以观察轴承的结构和规格,以及它们在减速器中的作用。
通过多次分析比较,我们可以逐渐掌握减速器的工作原理和内部结构。
我们也能更加熟练地操作减速器的拆装和检修,掌握减速器的常见故障和维修方法。
4.实验总结减速器的拆装实验是一项很有意义的实验,它能够让我们从实践中了解机械工程的基本原理和技能。
在实验中,我们需要认真对待每一个操作细节,充分准备和小心谨慎地进行。
只有不懈地学习和实践,我们才能更好地掌握机械工程的知识和技术,成为优秀的机械工程师。
总之,减速器拆装实验是一项非常有价值的实验,它可以让我们更加深入地了解减速器的结构和工作原理,比如如何快速制定批量生产标准加工零部件,是很有一定好处的机械实验。
减速器机械拆装实训报告
![减速器机械拆装实训报告](https://img.taocdn.com/s3/m/26a6a7816e1aff00bed5b9f3f90f76c660374c5f.png)
一、实验目的1. 通过减速器的拆装,了解减速器的结构和工作原理;2. 熟悉减速器各部件的名称、作用、安装位置和装配关系;3. 掌握减速器拆装、调整和润滑的基本技能;4. 培养学生动手操作能力和团队协作精神。
二、实验设备1. 一级圆柱齿轮减速器2. 拆装工具:扳手、螺丝刀、锤子、钳子等3. 测量工具:游标卡尺、千分尺、水平尺等三、实验内容1. 减速器概述减速器是一种将输入轴的转速降低,同时增加扭矩的装置。
它广泛应用于各种机械设备中,如机床、起重机械、输送设备等。
2. 减速器结构分析减速器主要由以下部件组成:(1)箱体:减速器的外壳,起到支撑和保护内部零件的作用;(2)输入轴:将电动机的转速传递给减速器;(3)齿轮:减速器的主要传动部件,通过齿轮的啮合实现减速;(4)轴承:支撑齿轮和轴,保证其正常运行;(5)输出轴:将减速后的扭矩传递给工作机械。
3. 减速器拆装步骤(1)拆卸箱盖:用扳手和螺丝刀将箱盖上的螺钉旋下,取下箱盖;(2)拆卸轴承:用锤子将轴承从轴上敲出;(3)拆卸齿轮:将齿轮从轴上取下;(4)拆卸输入轴和输出轴:用锤子将轴从箱体内敲出。
4. 减速器装配步骤(1)安装轴承:将轴承套入轴上,并用锤子轻轻敲击安装;(2)安装齿轮:将齿轮套入轴上,确保齿轮啮合正确;(3)安装输出轴:将输出轴套入箱体内,并用锤子轻轻敲击安装;(4)安装箱盖:将箱盖套入箱体,拧紧螺钉。
5. 减速器调整与润滑(1)调整:检查齿轮啮合间隙,确保齿轮啮合良好;(2)润滑:根据说明书选择合适的润滑剂,对减速器进行润滑。
四、实验结果与分析通过本次实验,我们掌握了减速器的拆装、调整和润滑方法。
以下是实验过程中发现的问题及分析:1. 拆卸过程中,部分零件表面有锈蚀现象,可能是长时间未进行润滑所致;2. 部分齿轮啮合间隙过大,可能是装配过程中齿轮未安装到位或轴承磨损所致;3. 减速器内部润滑不良,可能导致齿轮磨损加剧,影响减速器的使用寿命。
减速器拆装实验报告(含练习题答案)
![减速器拆装实验报告(含练习题答案)](https://img.taocdn.com/s3/m/d684d1ad4b73f242326c5f7a.png)
答:
(1)、轴和安装轴承的外壳或轴承座,以及轴承装置中的其他受力零件必须足够的刚性,因为这些零件的变形都要阻滞滚动体的滚动而使轴承提前破坏。
(2)、一般来说,一根轴需要两个支点,每个支点可由一个或一个以上的轴承组成,常
用的轴承配置方法有:
双支点各单向固定、一支点双向固定,另一端支点游动、两端游动支承。
减速器实验报告
一.实验目的
1.通过拆装,了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构;
2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置;
3.熟悉减速器的拆装和调整的方法和过程;
4.培养对减速器主要零件尺寸目测和测量能力。
二.实验设备
1.二级展开式圆柱齿轮减速器
2.拆装及测量工具:
扳手、游标卡尺、钢板尺、铅丝、涂料及百分表等。
三.实验记录及实验结果
基本参数高速级
中心距α1、α2
小齿轮齿数Z
1、Z3
大齿轮齿数Z
2、Z4低速级
小齿轮顶圆直径dα1、dα3
大齿轮顶圆直径dα2、dα4
小齿轮全齿高h1、h3
大齿轮全齿高h2、h4
大齿轮齿宽
B2、B4
传动比i
12、i34
流失而设置的,可分为接触式和非接触式两大类。
4.箱体的中心高度的确定应考虑哪些因素?
答:
箱体中心高度决定于安装在它的内部或外部的零件和部件的尺寸和形状及其相互配
置、受力与运动情况。其次,还需达到需求刚度,满足力学性能和工艺要求。
5.减速器中哪些零件需要润滑?如何选择润滑剂?
答:
齿轮、轴承、传动轴等等。选用润滑剂时要考虑的几个主要因素:
(完整版)减速器拆装实验报告
![(完整版)减速器拆装实验报告](https://img.taocdn.com/s3/m/fdab6e6949d7c1c708a1284ac850ad02de80078e.png)
减速器实验报告
一.实验目的
1.通过拆装,了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构;
2.了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、
构造和安装位置;
3.熟悉减速器的拆装和调整的方法和过程;
4.培养对减速器主要零件尺寸目测和测量能力。
二.实验设备
1.二级展开式圆柱齿轮减速器
2.拆装及测量工具:扳手、游标卡尺、钢板尺、铅丝、涂料及百分表等。
三.实验记录及实验结果
低速级基本参数高速级
中心距α1、α2
小齿轮齿数Z1、Z3
大齿轮齿数Z2、Z4
小齿轮顶圆直径dα1、dα3
大齿轮顶圆直径dα2、dα4
小齿轮全齿高h1、h3
大齿轮全齿高h2、h4
大齿轮齿宽B2、B4
传动比i12、i34
四.思考题
1.轴上零件是如何定位和固定的?
2.滚动轴承在安装时为什么要留出轴向间隙?应如何调整?
4.箱体的中心高度的确定应考虑哪些因素?
5.减速器中哪些零件需要润滑?如何选择润滑剂?
6.如何选择减速器主要零件的配合与精度?如齿轮、联轴器与轴的配合,滚动轴承与轴及箱体孔的配合。
减速器拆装实验报告
![减速器拆装实验报告](https://img.taocdn.com/s3/m/0a09c1674a35eefdc8d376eeaeaad1f34793114b.png)
减速器拆装实验报告减速器拆装实验报告概述减速器是一种常见的机械装置,广泛应用于工业生产和机械设备中。
本次实验旨在通过拆装减速器的过程,深入了解减速器的结构和工作原理,并掌握正确的操作方法。
通过实践操作,我们可以更好地理解书本知识,提高实际应用能力。
实验设备和材料1. 减速器:本次实验使用的是一台螺旋伞齿轮减速器,规格为XX。
2. 工具:扳手、螺丝刀、锤子、润滑油等。
实验过程1. 准备工作:首先,我们需要将减速器放置在平稳的工作台上,并确保工作台的高度适宜,方便我们进行操作。
同时,检查减速器是否处于停止状态,以确保安全。
2. 拆卸外壳:使用扳手松开减速器外壳上的螺丝,将外壳小心地取下。
注意,螺丝刀的尺寸要与螺丝相匹配,以免损坏螺丝头。
3. 检查内部零件:拆卸外壳后,我们可以清晰地看到减速器内部的各个零件。
首先,检查齿轮的磨损情况,观察齿轮表面是否有明显的磨损痕迹。
然后,检查轴承的状态,确保轴承的润滑油充足,无异常。
4. 拆卸齿轮:根据减速器的结构,使用相应的工具拆卸齿轮。
通常,我们可以使用螺丝刀松开齿轮上的螺丝,然后小心地将齿轮取下。
在拆卸过程中,要注意避免用力过猛,以免损坏齿轮。
5. 润滑油更换:在拆卸减速器的过程中,我们可以发现润滑油的重要性。
当我们拆卸齿轮时,可以清洁齿轮和轴承,并更换润滑油。
润滑油的选择要根据减速器的工作环境和要求来确定。
6. 清洁和检查:在拆卸完成后,我们需要对减速器内部进行清洁和检查。
使用清洁剂和刷子清洁齿轮和轴承,去除积尘和污垢。
然后,仔细检查每个零件的状态,确保无损坏和磨损。
7. 组装减速器:在清洁和检查完成后,我们可以开始组装减速器。
按照逆序进行组装,确保每个零件正确安装,并使用扳手适当拧紧螺丝。
在组装过程中,要注意避免使用过多的力量,以免损坏零件。
实验结果与讨论通过本次减速器拆装实验,我们深入了解了减速器的结构和工作原理。
我们发现,减速器的内部零件非常精细,需要小心操作,以免损坏。
减速器的拆装实验报告
![减速器的拆装实验报告](https://img.taocdn.com/s3/m/be94fb45e97101f69e3143323968011ca200f742.png)
减速器的拆装实验报告减速器的拆装实验报告引言:减速器是一种常用的机械装置,广泛应用于工业生产和日常生活中。
它的主要作用是将高速旋转的输入轴通过齿轮传动减速,并将动力输出到所需的设备上。
为了更好地了解减速器的结构和工作原理,我们进行了一次拆装实验,并记录了实验过程和结果。
实验目的:1. 了解减速器的结构和组成部分;2. 掌握减速器的拆卸和装配方法;3. 分析减速器故障原因并进行修理。
实验器材和方法:实验器材:一台常见的减速器、螺丝刀、扳手、润滑油等。
实验方法:1. 将减速器放置在平稳的工作台上,并确保安全。
2. 使用螺丝刀和扳手拆卸减速器的外壳,将其打开。
3. 逐一拆卸减速器内部的齿轮、轴承等零部件,并记录其位置和顺序。
4. 检查每个零部件的磨损情况,并进行必要的清洁和润滑。
5. 根据实际情况,修理或更换磨损严重的零部件。
6. 按照相反的顺序将零部件装配回减速器,并确保每个部件的位置正确。
7. 涂抹适量的润滑油,并确保减速器的运转顺畅。
8. 进行必要的测试,确保减速器的工作效果良好。
实验结果:在拆装实验过程中,我们发现减速器主要由外壳、齿轮、轴承和润滑油等组成。
外壳起到保护内部零部件和润滑油的作用,齿轮通过咬合传递动力,轴承支撑齿轮的旋转,并减少摩擦。
润滑油则起到润滑和冷却的作用,确保减速器的正常运转。
在拆卸过程中,我们注意到减速器内部的齿轮和轴承存在不同程度的磨损。
经过清洁和润滑后,我们发现磨损严重的齿轮和轴承需要进行更换。
通过修理和更换零部件,我们成功地恢复了减速器的正常工作。
讨论与分析:减速器作为一种常见的机械装置,其性能和寿命受多种因素影响。
在实验中,我们发现减速器的磨损主要与以下几个因素有关:1. 使用频率:频繁使用的减速器更容易出现磨损。
因此,在实际应用中,我们应该根据需要选择合适的减速器,并注意定期检查和维护。
2. 润滑油质量:良好的润滑油可以减少零部件的摩擦和磨损。
因此,在使用减速器时,我们应该选择适当的润滑油,并按照要求进行润滑。
减速器拆装实验实验报告
![减速器拆装实验实验报告](https://img.taocdn.com/s3/m/94ef38297f1922791788e8e0.png)
减速器拆装实验实验报告减速器拆装实验一.实验目的熟悉了解减速器的结构、减速器中各零件的作用、结构形状及装配关系,加深对轴系部件结构的理解。
了解减速器装配的基本要求。
二.实验要求1.按正确程序拆开减速器及各轴系,分析减速器结构及各零件的功用。
三.实验设备1.一级圆柱齿轮减速器。
2.二级圆锥圆柱齿轮减速器。
减速器可以是实物和模型,模型供拆装和分析结构用,实物供测量齿侧间隙、接触斑点和轴承间隙用。
每个学生须选一种减速器作拆装实验。
四.实验步骤1.先观察减速器外部形状,判断传动方式,级数、输入输出轴,有哪些箱体附件。
2.拧下箱盖与底座联接螺栓及端盖螺钉,拔出定位销,借助起盖螺钉打开减速器箱盖。
3.边拆卸边观察,并就箱体形状、轴系定位固定,润滑密封方式,箱体附件(如通气器、油标、油塞、起盖螺钉、定位销等)的结构作用、位置要求和零件材料进行分析。
4.小结减速器结构设计中如何考虑拆装的要求及拆装过程中应注意的问题。
5.将模型减速器复原(依次装好)。
五.实验注意事项1.每个学生实验前除预习实验指导书外,同时必须预习所用《机械设计》教科书中有关减速器的章节内容。
2.实验过程中不准随便用锤子敲打任一零件。
若需敲打,一定须经过指导教师同意。
六.思考题1.齿轮和轴承如何固定在轴上,减速器中其间隙及位置如何调整?2.齿轮传动和轴承采用什么润滑剂和润滑装置?为什么?3.吊环螺钉、起盖螺钉。
定位销、油封、油塞、吊钩、视孔和通气帽等各起什么作用?应安排在什么位置?4.轴承端盖和箱体剖分面各采用什么方法密封?5.扳手空间留多大,应如何考虑?6.你所装拆的减速器在结构上、工艺上等方面存在有什么问题?如何改进?-全文完-。
减速器装拆实验实验报告
![减速器装拆实验实验报告](https://img.taocdn.com/s3/m/a6ab2fc9760bf78a6529647d27284b73f2423690.png)
减速器装拆实验实验报告一. 实验目的1.熟悉常用机械部件及其结构;2.掌握常用拆装工具的正确使用方法;3.学习减速器装拆的基本方法;4.了解减速器结构及其工作原理。
二. 实验原理减速器是一种机械传动装置,通常用于降低传动轴的转速并提高扭矩。
减速器由输入轴、输出轴、齿轮及其它部件组成,具有简单、可靠、经济、适用范围广等特点。
三. 实验仪器和材料1.减速器、扳手、螺丝刀、润滑油等。
四. 实验步骤1.将减速器放置于工作台上并检查减速器的外观与内部零件。
2.使用扳手和螺丝刀拆卸减速器外壳,注意拆卸过程中不要损坏减速器的零件。
3.拆卸输入轴、输出轴等部件,并观察这些零件的工作状态。
4.拆卸齿轮,注意标记每个齿轮的位置,以免在后续的拆装中出现混淆。
5.清洗减速器内部零件,并对零部件进行检查,如有磨损或老化的零部件需要更换。
6.涂抹润滑油对减速器进行润滑,重新组装减速器,并测试减速器运行状态是否正常。
7.完成拆装实验并进行实验报告。
五. 实验注意事项1.实验前必须认真熟悉操作规程和注意事项。
2.实验过程中要注意安全,避免受伤。
3.拆卸过程中不要损坏减速器的零件,注意细心。
4.实验结束后要及时清理实验工具、设备和场地。
六. 实验结果1.减速器结构及其零件的命名;2.掌握了减速器的拆卸和装配方法,了解了减速器的工作原理;3.学会了拆装减速器时的安全措施;4.锻炼了注意细节、认真仔细的态度。
七. 实验分析减速器是机械传动装置中常用的一种结构,通常用于降低传动轴的转速并增加扭矩。
拆装减速器需要注意安全,细心操作,并了解减速器内部结构及其零部件的名称和作用,才能保证减速器的正常工作。
八. 感想和体会通过实验,我更深刻地了解了减速器结构及其工作原理。
同时,实验让我认识到拆装减速器需要仔细周到地进行,必须注意安全。
在实验中,我体会到了细心、耐心、认真的态度是进行机械拆装操作的重要品质。
这种实践性的体验让我更好地掌握了理论知识。
减速器装拆实验实验报告
![减速器装拆实验实验报告](https://img.taocdn.com/s3/m/85f9a934a55177232f60ddccda38376bae1fe061.png)
一、实验目的1. 了解减速器的结构组成及其工作原理。
2. 掌握减速器的装拆步骤和注意事项。
3. 培养动手能力和实际操作技能。
二、实验器材1. 减速器一台2. 拆装工具一套3. 测量工具一套4. 清洁工具一套三、实验步骤1. 准备工作(1)检查减速器外观,确认无损坏。
(2)准备好拆装工具和测量工具。
2. 减速器拆装步骤(1)拆卸减速器盖1)使用扳手拧下起盖螺钉。
2)轻轻敲击减速器盖,使其松动。
3)取下减速器盖。
(2)拆卸轴承1)使用扳手拧下轴承盖上的螺栓。
2)取下轴承盖。
3)使用专用工具拆卸轴承。
(3)拆卸齿轮1)使用扳手拧下齿轮固定螺栓。
2)取下齿轮。
(4)拆卸轴承座1)使用扳手拧下轴承座上的螺栓。
2)取下轴承座。
3. 减速器装配步骤(1)装配轴承座1)将轴承座放在箱体上。
2)使用扳手拧紧螺栓。
(2)装配齿轮1)将齿轮安装在轴承座上。
2)使用扳手拧紧齿轮固定螺栓。
(3)装配轴承1)将轴承安装到轴承座上。
2)使用扳手拧紧螺栓。
(4)装配减速器盖1)将减速器盖放置在箱体上。
2)使用扳手拧紧起盖螺钉。
四、实验结果与分析1. 实验结果通过本次实验,我们成功拆装了一台减速器,掌握了减速器的结构组成、装拆步骤和注意事项。
2. 实验分析(1)减速器结构组成:减速器主要由箱体、齿轮、轴承、轴承盖、减速器盖等组成。
其中,齿轮是减速器的核心部件,通过齿轮的啮合实现减速。
(2)装拆步骤:在拆装过程中,应按照一定的顺序进行,确保各部件的拆卸和装配顺利进行。
拆卸时应注意观察各部件之间的连接方式,以免损坏零件。
(3)注意事项:在拆装过程中,应注意以下几点:1)拆卸前,应检查减速器外观,确保无损坏。
2)拆装工具应选用合适的型号,以免损坏零件。
3)拆装过程中,应注意保持各部件的清洁,防止杂质进入。
4)装配过程中,应注意各部件之间的配合间隙,确保减速器正常运行。
五、实验总结通过本次实验,我们掌握了减速器的装拆步骤和注意事项,提高了动手能力和实际操作技能。
减速箱拆装实验(精选五篇)
![减速箱拆装实验(精选五篇)](https://img.taocdn.com/s3/m/b1df6ef359f5f61fb7360b4c2e3f5727a5e9243b.png)
减速箱拆装实验(精选五篇)第一篇:减速箱拆装实验减速箱拆装报告11060444 吴家亮一、实验设备单级圆柱齿轮减速器;基本结构为:两个斜齿轮、两根轴、四个轴承座及轴承、一个支架,各种连接螺栓、上箱体、下箱体、四个端盖。
结构简图为:二、工作原理一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动,动力从一轴传至另一轴,实现减速的,动力由电动机通过皮带轮传送到齿轮轴,然后通过两啮合齿轮(小齿轮带动大齿轮)传送到轴,从而实现减速之目的。
由于传动比i = n 1 / n 2,则从动轴的转速n 2 = z 1 / z 2×n 1。
减速器有两条轴系——两条装配线,两轴分别由滚动轴承支承在箱体上,采用过渡配合,有较好的同轴度,从而保证齿轮啮合的稳定性。
端盖嵌入箱体内,从而确定了轴和轴上零件的轴向位置。
装配时只要修磨调整环的厚度,就可使轴向间隙达到设计要求。
三、拆装工具和测量工具1、活扳手;2、套筒扳手;3、榔头;4、内外卡钳;5、游标卡尺;6、钢板尺四、实验步骤及数据记录1拆卸1)仔细观察减速器外表面各部分的结构;2)用扳手拆下观察孔盖板,考虑观察孔位置是否恰当,大小是否合适? 3)拆卸箱盖a.用扳手拆下轴承端盖的紧定螺钉。
b.用扳手拆卸上、下箱之间的连接螺栓和定位销钉。
将螺栓、螺钉、垫圈、螺母和销钉等放入塑料盘中,以免丢失。
然后拧动起盖螺钉卸下箱盖。
C.用手卸下各个端盖,并把两个齿轮组的轴盖,轴承逐一卸下,达到整个减速箱拆卸完成。
d测量有关尺寸,并填入实验数据记录表中;2、装配按原样将减速器装配好。
装配时按先内后外的顺序进行;装配轴和滚动轴承时,应注意方向;应按滚动轴承的合理装拆方法。
经指导教师检查后才能合上箱盖。
装配上、下箱之间的连接前,应先安装好定位销钉。
五、思考题1、如何保证箱体支撑具有足够的刚度?在轴承孔附近加支撑筋。
2、轴承座两侧的上下箱体连接螺栓应如何布置?轴承座的联接螺栓应尽量靠近轴承座孔3、支撑螺栓凸台高度应如何确定?以放置连接螺栓方便的高度,也要保证旋紧螺栓时需要的扳手空间的大小。
减速器拆装工作的实习报告
![减速器拆装工作的实习报告](https://img.taocdn.com/s3/m/e5d71257ce84b9d528ea81c758f5f61fb73628ba.png)
减速器拆装工作的实习报告实习简而言之就是到实践中学习,实习有利于把我们在课本中学习的知识用到实践中去。
以下是店铺为大家整理的减速器拆装工作的实习报告,给大家作为参考,欢迎阅读!减速器拆装工作的实习报告篇11.实验目的(1)了解减速器的整体结构及工作要求(2)了解减速器的箱体零件、轴、齿轮等主要零件的结构及加工工艺(3)了解减速器主要部件及整机的装配工艺(4)了解齿轮、轴承的润滑、冷却及密封(5)通过自己动手拆装,了解轴承及轴上零件的调整、固定方法、及消除和防止零件间发生干涉的方法2.实验要求实验前必须预习实验指导书及课程设计指导书,初步了解减速器的基本结构。
多提出实际问题,以便在实验中加以解决。
3.实验设备及工具(1)Ⅰ级,Ⅱ级圆柱齿轮减速器(2)活动扳手、螺丝刀、木锤、钢板尺等工具4.实验方法首先由指导老师对减速器现场进行结构分析、介绍,并对主要零,部件的结构及加工工艺过程进行分析、讲解及介绍;再由学生们分组进行拆装。
指导老师解答学生们提出的各种问题。
在拆装过程中学生们进一步观察了解减速器的各零、部件的结构、相互间配合的性质;零件的精度要求、定位尺寸、装配关系及齿轮、轴承润滑、冷却的方式及润滑系统的结构和布置;输出、输入轴与箱体间的密封装置及轴承工作间隙调整方法及结构等。
5.减速器拆装步骤(1)观察外形及外部结构(2)拆卸箱盖(3)观察减速器内部各零部件的结构和布置(4)从箱体中取出各传动轴部件(5)装配(6)清点好工具,擦净后交还指导老师验收6.撰写实验报告减速器拆装工作的实习报告篇2一、概述这次为期六个月的毕业实习是我顺利完成大学所有课程以及参与社会实践活动很重要的一部分。
在就业指导处老师帮助下我在xxx科技集团参加毕业实习。
可以说我在这里的实习中学到了很多在课堂没学到的知识,受益匪浅,为毕业之后顺利就业奠定了良好的基础。
xxxx园区,位于烟台开发区,现有员工近8万人,工业总产值居于xxx在大陆八大工业园区的第三位,仅次于xxxx园区,将建设成为山东半岛最大的xx产品工业基地。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
减速器装拆实验报告篇一:减速器拆装实验(全)报告(大作业)题目:减速器拆装实验报告(大作业)摘要:这次的减速器拆装实验,了解了减速器的结构,并认识其工艺特点。
在拆装的过程中,不仅熟悉了减速器各个零件间的作用和装配关系,像知道主动轴到输出轴间轴承、齿轮的定位和固定等,并且在测量减速器参数的同时,学会了一些测量工具的使用,培养了对减速器主要零件尺寸目测和测量能力。
在测量出主要的参数后,简单绘制轴承件的尺寸图。
关键词:减速器拆装、齿轮、轴承、测量参数、装配减速器拆装实验一、目的要求1. 通过拆装,了解齿轮减速器铸造箱体、轴和齿轮的结构;2. 了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置;3. 熟悉减速器的拆装和调整的方法和过程;4. 培养对减速器主要零件尺寸目测和测量能力。
二、实验仪器、设备、工具和材料1、实验设备2、拆装工具和测量工具(每组)三、实验内容1、判断减速器的装配形式;2、了解铸造箱体的结构;3、观察、了解减速器附属零件的用途、结构和安装位置的要求;4、测量减速器的中心距、中心高、箱座上、下凸缘的宽度和厚度、筋板的厚度、齿轮端面与厢体内壁的距离、大齿轮顶圆与箱内壁和底面之间的距离、轴承内端面至箱内壁之间的距离等;5、了解轴承的润滑方式和密封位置,包括密封的形式。
轴承内侧挡油环、封油环的作用原理及其结构和安装位置;6、了解轴承的组合结构以及轴承的拆装、固定和轴向间隙的调整;测绘输出轴系部件的结构图。
四、实验步骤1、拆卸(1)、仔细观察减速器外面各部分的结构,从观察中思考以下问题:①如何保证厢体支撑具有足够的刚度?答:在轴承孔附近加支撑肋。
②轴承座两侧的上下厢体连接螺栓应如何布置?答:轴承座的连接螺栓应尽量靠近轴承座孔。
③支撑该螺栓的凸台高度应如何确定?答:以放置连接螺栓方便的高度,也要保证旋紧螺栓时需要的扳手空间的大小。
④如何减轻厢体的重量和减少厢体的加工面积?答:箱体的底座可以不采用完整的平面。
⑤减速器的附件如吊钩、定位销钉、启盖螺钉、油标、油塞和注油孔等各起何作用?其结构如何?应如何合理布置?答:附件如下:1吊钩:当减速器重量超过25kg时,在箱体内设置起吊装置便于搬运,。
定位销钉:为了保证每次拆装箱盖时,仍保持轴承座孔制造加工时的精度。
启盖螺钉:为加强密封效果,装配时通常在箱体剖分面上涂以水玻璃或密封胶,因而在拆装时往往因胶结紧密难以开盖。
为此,常在箱盖连接凸缘的适当位置,设置有1-2个螺孔,旋入启箱螺钉,旋动启箱螺钉便可将上箱盖顶起。
油标:作用是检查减速器内池油面的高度,经常保持油池内有适量的油。
一般在箱体内便于观察、油面较稳定的部位,装设油标。
油塞:为了换油时,能排放污油和清洗剂,应在箱座底部、油池的最低位置处开设放油孔,平时用螺塞将放油孔堵住。
油塞和箱体接合面间应加放漏用的垫圈。
注油孔:为检查传动零件的啮合情况,并向箱体内注入润滑油,应在箱体的适当位置设置注油孔。
注油孔应设在上箱盖顶部能直接观察到齿轮啮合的部位。
平时注油孔的盖板用螺钉固定在箱盖上。
(2)、拆卸厢盖(a)、用扳手或套筒扳手拆卸上、下厢体之间的连接螺栓;拆下定位销钉。
将螺钉、螺栓、垫圈、螺母和销钉等集中放置,以免丢失。
然后拧动启盖螺钉卸下厢盖(如无启盖螺钉,可用螺丝刀自上下箱体结合面处撬开)。
(b)、仔细观察厢体内各零部件的结构及位置。
从观察中思考以下问题:①各传动轴轴向安装与定位方式?答:传动轴轴向安装采用平键连接,轴上零件利用轴肩、轴套和轴承盖作轴向固定。
②轴承是如何进行润滑的?如厢座的结合面上有油沟,则厢盖应采取怎样的相应结构才能使厢盖上的油进入油沟?答:轴承可利用齿轮旋转时溅起的稀油,进行润滑。
箱座中油沟的润滑油,被旋转的齿轮飞溅到箱盖的内壁上,沿内壁流到分箱面坡口后,从导油槽流入轴承。
(c)、卸下轴承盖;将轴和轴上零件随轴一起从箱座取出,按合理的顺序拆卸轴上零件。
(d)、测量实验的有关尺寸,并记录于表。
2、装配按原样将减速器装配好。
装配时按先内部后外部的合理顺序进行;装配轴套和滚动轴承时,应注意方向;应注意滚动轴承的合理拆装方法。
经指导教师检查后才能合上箱盖。
装配上、下箱之间的连接螺栓前应先安装好定位销钉。
五、实验记录与要求1、将测得的数据添如下表22、测绘减速器输出轴系部件的结构草图(A4),并标注相关尺寸;3、写出减速器各部件的名称、位置和用途,润滑和密封方式,轴系部件的调整方法;答:减速器各部件的名称:箱盖、环首螺钉、吊环和吊钩、通气螺塞、窥视孔和窥视孔盖、调整垫片、定位箱、启盖螺钉、起重吊钩、游标尺、放油螺塞、箱座、轴承盖、地脚螺钉、油标、定位销、密封装置、止动垫圈与轴端挡圈、挡油板、轴套、调整环。
通气螺塞:减速器运转时,由于摩擦发热,使机体内温度升高,气压增大,导致润滑油从缝隙(如剖面、轴外伸处间隙)向外渗漏。
所以多在机盖顶部或窥视孔盖上安装通气螺塞,使机体内热涨气体自由逸出,达到机体内外气压相等,提高机体有缝隙处的密封性能。
轴承盖:为固定轴系部件的轴向位置并承受轴向载荷,轴承座孔两端应用轴承盖封闭。
吊环螺钉:用以搬运或拆卸机盖。
调整垫片:调整垫片由多片很薄的软金属制成,用以调整轴承间隙。
有的垫片还要起传动零件(如蜗轮、圆锥齿轮等)轴向位置的定位作用。
地脚螺钉:使机体机构更加紧凑,造型也更为美观。
窥视孔和窥视孔盖:在减速器上部开窥视孔,可以看到传动零件啮合处的情况,以便检查齿面接触斑点和齿侧间隙。
润滑油也由此注入机体内。
窥视孔上有盖板,以防止污物进入机体内和润滑油飞溅出来。
放油螺塞:减速器底部设有放油孔,用于排出污油,注油前用螺塞堵住。
油标:油标用来检查油面高度,以保证有正常的油量。
启盖螺钉:机盖与机座接合面上常涂有水玻璃或密封胶,联结后接合较紧,不易分开。
为便于取下机盖,在机盖凸缘上常装有一至二个启盖螺订,在启盖时,可先拧动此螺钉顶起机盖。
在轴承端盖上也3可以安装启盖螺钉,便于拆卸端盖。
定位销:为了保证轴承座孔的安装精度,在机盖和机座用螺栓联接后,镗孔之前装上两个定位销,销孔位置尽量远些以保证定位精度。
如机体结构是对称的(如蜗杆传动机体),销孔位置不应对称布置。
环首螺钉、吊环和吊钩:在机盖上装有环首螺钉或铸出吊环或吊钩,用以搬运或拆卸机盖在机座上铸出吊钩,用以搬运机座或整个减速器。
止动垫圈与轴端挡圈:使联轴器和轴端传动轮定位。
挡油板:隔离润滑油和润滑脂。
密封装置:在伸出轴与端盖之间有间隙,必须安装密封件,以防止漏油和污物进入机体内。
密封件多为标准件,其密封效果相差很大,应根据具体情况选用。
轴套:保证轴承和齿轮的轴向相对位置。
调整环:调整轴向窜动量。
润滑的方式:传动零件的润滑都采用油润滑,其润滑方式多为浸油润滑。
该减速器滚动轴承的润滑方式是浸油润滑。
密封方式:接触式密封:毡圈密封、唇形密封圈密封;非接触式密封:油沟密封、迷宫密封。
该减速器的密封方式接触式密封。
轴系部件的调整方法:凸缘式和嵌入式。
4、对拆装的减速器,指出哪些地方不合理并提出改进意见。
答:拆装减速器时,要运用好工具,不能使用蛮力,不仅会让自己受伤,而且对减速器会造成伤害。
在测量数据时,要找对恰当的测量方法,选对测量的工具,这样测得的数据准确,也事半功倍。
另外,测量的顺序也很重要,我组就因顺序错误造成大齿轮顶圆与箱体底面的距离偏差较大。
六、注意事项1、实验前必须预习实习指导书,初步了解有关减速器装配图。
2、文明拆装、切忌盲目。
拆卸前要仔细观察零部件的结构及位置,考虑好合理的拆装顺序,拆下的零部件要妥善安放好,避免丢失和损坏。
禁止用铁器直接打击加工表面和配合表面。
3、注意安全,轻拿轻放。
爱护工具和设备,操作要认真,特别要注意手脚安全。
4、认真完成实验报告,尤其认真撰写实验小结,谈认识与收获。
七、附录:1. 减速器型号标注:4篇二:减速器拆装实验报告(含练习题答案)减速器实验报告一.实验目的1. 通过拆装,了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构;2. 了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置;3. 熟悉减速器的拆装和调整的方法和过程;4. 培养对减速器主要零件尺寸目测和测量能力。
二.实验设备1. 二级展开式圆柱齿轮减速器2. 拆装及测量工具:扳手、游标卡尺、钢板尺、铅丝、涂料及百分表等。
三.实验记录及实验结果四.思考题1. 轴上零件是如何定位和固定的?答:齿轮:中间的带键槽的是安装齿轮的,进行周向固定,通过轴肩和轴套径向固定;轴承:轴承端盖用螺钉或箱体连接而使轴承外圈得到轴向定位;联轴器:键槽固定,防止轴向滑动;定位螺丝固定,定位位置。
2. 滚动轴承在安装时为什么要留出轴向间隙?应如何调整?答:轴承一般是配对使用,安装方向相反,在轴上它有一个调节螺母,安装时留一点轴向间隙防止轴承工作时温度升高膨胀而卡死从而损坏设备。
间隙的大小视负荷轻重即轴承大小而定。
轴承使用一段时间后还应重新调整轴承间隙,不然会加速轴承的损坏。
3. 滚动轴承的安装、调整、润滑与密封等问题答:(1)、轴和安装轴承的外壳或轴承座,以及轴承装置中的其他受力零件必须足够的刚性,因为这些零件的变形都要阻滞滚动体的滚动而使轴承提前破坏。
(2)、一般来说,一根轴需要两个支点,每个支点可由一个或一个以上的轴承组成,常用的轴承配置方法有:双支点各单向固定、一支点双向固定,另一端支点游动、两端游动支承。
(3)、锥齿轮或蜗杆在装配时,通常需要进行轴向位置的调整。
(4)、轴承的配合是指内圈与轴颈及外圈与外壳孔的配合。
(5)、润滑对于滚动轴承具有重要意义,轴承中的润滑剂不仅可以降低摩擦阻力,还可以起着散热、减小接触应力、吸收振动、防止锈蚀等作用,常用的润滑方式有油润滑及脂润滑两类。
(6)、轴承的密封装置是为了阻止灰尘、水、酸气和其他杂物进入轴承,并阻止润滑剂流失而设置的,可分为接触式和非接触式两大类。
4. 箱体的中心高度的确定应考虑哪些因素?答:箱体中心高度决定于安装在它的内部或外部的零件和部件的尺寸和形状及其相互配置、受力与运动情况。
其次,还需达到需求刚度,满足力学性能和工艺要求。
5. 减速器中哪些零件需要润滑?如何选择润滑剂?答:齿轮、轴承、传动轴等等。
选用润滑剂时要考虑的几个主要因素:运动速度、载荷大小、工作环境温度、摩擦副表面、周围环境、润滑装置。
6. 如何选择减速器主要零件的配合与精度?如齿轮、联轴器与轴的配合,滚动轴承与轴及箱体孔的配合。
答:齿轮和联轴器与轴使用的是键连接的方式,有定心要求且是可拆连接,固采用有一定过盈量的过渡配合,公差等级可均为IT9。
滚动轴承与轴需要有较高的相对转动,固采用基孔制间隙配合,轴的精度可为IT8;滚动轴承与箱体孔可采用基轴制有一定过盈量的过渡配合,孔的精度采用IT9。
