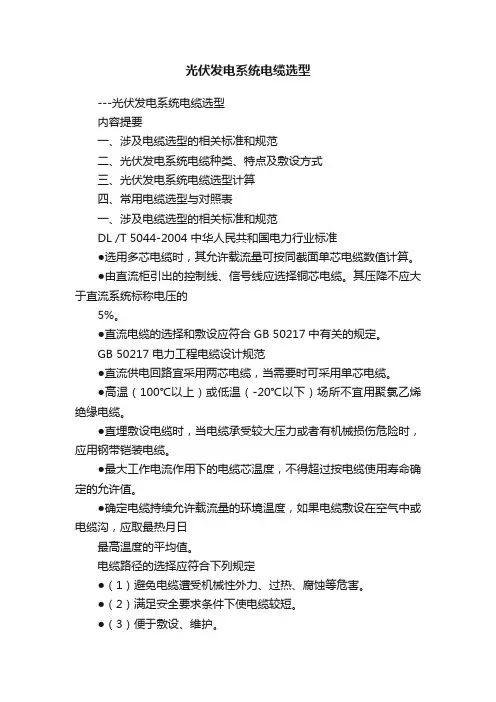

•光伏发电系统电缆选型内容提要一、涉及电缆选型的相关标准和规范二、光伏发电系统电缆种类、特点及敷设方式三、光伏发电系统电缆选型计算一、涉及电缆选型的相关标准和规范DL /T 5044-2004中华人民共和国电力行业标准A选用多芯电缆时，其允许载流量可按同截面单芯电缆数值计算。
＞由直流柜引出的控制线、信号线应选择铜芯电缆。
其压降不应大于直流系统标称电压的5%。
＞直流电缆的选择和敷设应符合GB 50217中有关的规定。
GB 50217电力工程电缆设计规范A直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
〉高温（100。
C以上）或低温（-20。
C以下）场所不宜用聚氯乙烯绝缘电缆。
A直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。
〉最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。
〉确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月曰最高温度的平均值。
>电缆路径的选择应符合下列规定>(1)避免电缆遭受机械性外力、过热、腐蚀等危害。
>(2)满足安全要求条件下使电缆较短。
>(3)便于敷设、维护。
>(4)避开将要挖掘施工的地方〉电缆在任何敷设方式及其全部路径条件的上下左右改变部件，都应满足电缆允许弯曲半径要求。
、光伏发电系统电缆种类、特点及敷设方光伏发电系统电缆种类主要有: 光伏专用电缆动力电缆控制电缆通信电缆射频电缆光伏专用电缆：PV1-F l*4mm2A组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1 *4mm20A特点：光伏电缆，结构简单，其使用的聚烯坯绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用, 具备一定的机械强度。
A敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。
动力电缆：ZRC-YJV22>钢带铠装阻燃交联电缆ZRC-YJV22 T泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。
光伏发电系统电缆选型
光伏发电系统电缆选型---光伏发电系统电缆选型内容提要一、涉及电缆选型的相关标准和规范二、光伏发电系统电缆种类、特点及敷设方式三、光伏发电系统电缆选型计算四、常用电缆选型与对照表一、涉及电缆选型的相关标准和规范DL /T 5044-2004 中华人民共和国电力行业标准●选用多芯电缆时，其允许载流量可按同截面单芯电缆数值计算。
●由直流柜引出的控制线、信号线应选择铜芯电缆。
其压降不应大于直流系统标称电压的5%。
●直流电缆的选择和敷设应符合GB 50217中有关的规定。
GB 50217 电力工程电缆设计规范●直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
●高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯乙烯绝缘电缆。
●直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。
●最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。
●确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月日最高温度的平均值。
电缆路径的选择应符合下列规定●（1）避免电缆遭受机械性外力、过热、腐蚀等危害。
●（2）满足安全要求条件下使电缆较短。
●（3）便于敷设、维护。
●（4）避开将要挖掘施工的地方●电缆在任何敷设方式及其全部路径条件的上下左右改变部件，都应满足电缆允许弯曲半径要求。
二、光伏发电系统电缆种类、特点及敷设方式●光伏发电系统电缆种类主要有：●光伏专用电缆●动力电缆●控制电缆●通信电缆●射频电缆光伏专用电缆：PV1-F 1*4mm2●组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1*4mm2。
●特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用，具备一定的机械强度。
●敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。
动力电缆：ZRC-YJV22●钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。
光伏发电系统电缆如何选
光伏发电系统电缆如何选
1.铜导体 vs 铝导体：
2.电缆尺寸：
正确选择光伏系统电缆的尺寸是至关重要的。
电缆的尺寸取决于系统的电流大小和长度。
过小的电缆尺寸可能会导致过高的电缆功率损耗和过热，而过大的电缆尺寸则会增加不必要的成本。
因此，应根据具体的系统需求和规范来选择适当的电缆尺寸。
3.电线绝缘和护套材料：
光伏发电系统电缆应具有对抗UV辐射，温度变化，机械应力和化学物质腐蚀的能力。
常用的电线绝缘和护套材料有聚乙烯（PE），交联聚乙烯（XLPE）和致密聚乙烯（HDPE）。
选择材料时，应确保其能够经受住系统环境中的各种压力和应力。
4.耐候性：
由于光伏发电系统电缆通常安装在户外暴露的环境中，必须具有耐候性。
耐候性可以确保电缆在极端温度和湿度条件下的可靠性。
电缆外护套通常采用特殊的聚合物材料，具有耐紫外线和耐化学腐蚀的能力。
5.安全认证和合规性：
选择符合国家相关标准和安全认证的电缆非常重要。
光伏发电系统电缆应符合国际和国家标准，如IEC、EN和UL等。
此外，选择具有相关认证和标志的电缆，如CE标志和TUV认证，也是确保质量和安全性的重要因素。
6.连接方式：
7.预留寿命和维护：
综上所述，光伏发电系统电缆的选择应根据具体的系统需求来进行，包括导体材料、尺寸、绝缘和护套材料、耐候性、安全认证和合规性、连接方式、预留寿命和维护。
光伏电缆选购(教学课件PPT)
4、电缆的敷设方式 5、电缆芯的类型(铜芯，铝芯); 6、电缆的大小规格。
2.7 光伏电缆选购
光伏发电系统电缆按照光伏发电的系统可分为直
电力线缆及其选择 流电缆及交流电缆，其中组件间串联电缆，及组
2.7 光伏电缆选购
光伏发电电缆导体材料的选择
光伏发电使用的直流电缆多数情况下为户外长期工作，受施工条件的 限制，电缆连接多采用接插件。电缆导体材料可分为铜芯和铝芯。铜芯电 缆具有的抗氧化能力比铝要好，寿命长，稳定性能要好，压降小和电量损 耗小的特点；在施工上由于铜芯柔性好，允许的弯度半径小，所以拐弯方 便，穿管容易；而且铜芯抗疲劳、反复折弯不易断裂，所以接线方便；同 时铜芯的机械强度高，能承受较大的机械拉力，给施工敷设带来很大便利， 也为机械化施工创造了条件。相反铝芯电缆，由于铝材的化学特性，安装 接头易出现氧化现象(电化学反应)，特别是容易发生蠕变现象，易导致故障 的发生。另外根据IEC287进行计算，在同等敷设条件下，要想获得同样的 载流量，铝的截面要大二档，这样带来电缆敷设通道增大，有可能要采取 专用敷设通道，增加投资成本。
2.7 光伏电缆选购
2.7 光伏电缆选购
【案例引导】光伏电缆成本核算
2.7 光伏电缆选购
光伏电站光伏电缆
光伏发电系统电缆按照光伏发电的系统可分为 直流电缆及交流电缆，其中组件间串联电缆， 及组串间并联的直流电缆占据了一半以上的电 缆量，经逆变器后的使用的为交流电缆。
组件间
2.7 光伏电缆选购
光伏电站光伏电缆
橡胶电缆 PVC电缆
2.7 光伏电缆选购
光伏电站光伏电缆技术要求
为应对高温导致的潜在危险，制造商倾向于使用双层绝缘橡胶护套 电缆。但此类电缆的标准版本仅允许用于最高工作温度为60°C的环境下。 而在欧洲，屋顶上即可测得出的温度值却高达100°C。
光伏电缆选型

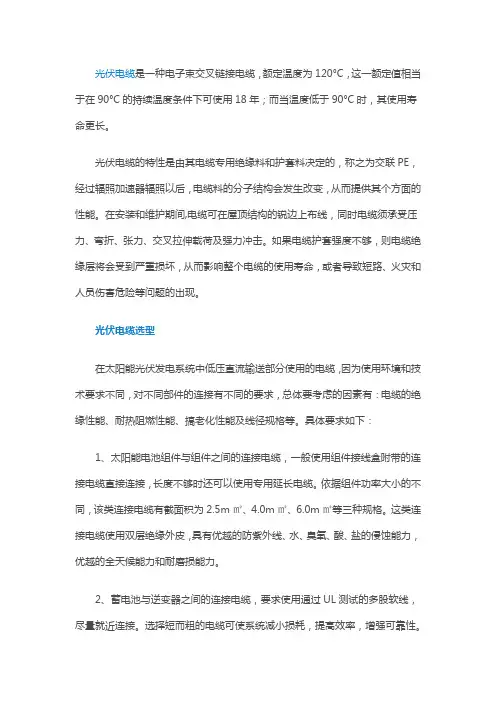

光伏电缆是一种电子束交叉链接电缆，额定温度为120°C，这一额定值相当于在90°C的持续温度条件下可使用18年；而当温度低于90°C时，其使用寿命更长。
光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，称之为交联PE，经过辐照加速器辐照以后，电缆料的分子结构会发生改变，从而提供其个方面的性能。
在安装和维护期间,电缆可在屋顶结构的锐边上布线，同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。
如果电缆护套强度不够，则电缆绝缘层将会受到严重损坏，从而影响整个电缆的使用寿命，或者导致短路、火灾和人员伤害危险等问题的出现。
光伏电缆选型在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求不同，对不同部件的连接有不同的要求，总体要考虑的因素有：电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。
具体要求如下：1、太阳能电池组件与组件之间的连接电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。
依据组件功率大小的不同，该类连接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡等三种规格。
这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。
2、蓄电池与逆变器之间的连接电缆，要求使用通过UL测试的多股软线，尽量就近连接。
选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。
3、电池方阵与控制器或直流接线箱之间的连接电缆，也要求使用通过UL 测试的多股软线，截面积规格根据方阵输出最大电流而定。
各部位直流电缆截面积依据下列原则确定：太阳能电池组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.25倍；太阳能电池方阵与方阵之间的连接电缆、蓄电池（组）与逆变器之间的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。
光伏发电系统电缆选型讲课文档
➢ 特点：额定工作电压3.6/6KV，电缆导线的长期工作温度为90℃
，最小允许弯曲半径为电缆外径的6倍。主要用来做通信电缆，起到
抗干扰的作用。
➢ 敷设：RVVP电缆不能再日光下暴晒，底线芯必须良好接地。如需 抑制电气干扰强度的弱电回路通信电缆，敷设于钢制管、盒中。与 电力电缆平行敷设时相互间距，宜在可能的范围内远离。
现在二十七页，总共二十九页。
直流柜侧电缆规格
4或6mm² 6mm² 10mm²
10或16mm² 16mm² 16mm² 25mm² 35mm²
35或50mm² 50mm² 50mm²
50或70mm² 70mm² 70mm² 70mm² 70mm²
直流柜两侧电缆选型对照表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
GB 50217 电力工程电缆设计规范 ➢ 直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
➢ 高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯乙烯绝 缘电缆。
➢ 直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用 钢带铠装电缆。
➢ 最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命 确定的允许值。
3/26/2022
现在十一页，总共二十九页。
动力电缆：NH-VV
➢ NH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。适合于额
定电压0.6/1KV。
➢ 使用特性：长期允许工作温度为80℃。敷设时允许的弯曲半径 ：单芯电缆不小于20倍电缆外径，多芯电缆不小于12倍电缆外
光伏发电系统电缆选型培训课件.ppt
特种
耐气候耐油
附表2：数字标记铠装层外被层或外护套
培训
---光伏发电系统电缆选型
二○一三年一月
vv
内容提要
一、涉及电缆选型的相关标准和规范 二、光伏发电系统电缆种类、特点及敷设方 式 三、光伏发电系统电缆选型计算 四、常用电缆选型与对照表
vv
一、涉及电缆选型的相关标准和规范
vvLeabharlann DL /T 5044-2004 中华人民共和国电力行业标准 选用多芯电缆时，其允许载流量可按同截面单芯电缆数值
1/3/2020
vv
通信电缆：DJYVRP2-22
DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装计 算机专用软电缆，适用于额定电压500V及以下对于防干扰 要求较高的电子计算机和自动化连接电缆。
特点：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电 压好，介电系数小的特点，在确保使用寿命的同时，还能 减少回路间的相互串扰和外部干扰，信号传输质量高。最 小弯曲半径不小于电缆外径的12倍。
计算。
由直流柜引出的控制线、信号线应选择铜芯电缆。其压降 不应大于直流系统标称电压的5%。
直流电缆的选择和敷设应符合GB 50217中有关的规定。
1/3/2020
vv
GB 50217 电力工程电缆设计规范 直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯 乙烯绝缘电缆。
特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具 有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境 条件下使用，具备一定的机械强度。
敷设：可穿管中加以保护，利用组件支架作为电缆敷设的 通道和固定，降低环境因素的影响。
