H3C华为惠普思科交换机路由器常见网络接口与线缆
H3CMSR路由器模块线缆及其连接介绍
H3CMSR路由器模块线缆及其连接介绍1.电源线缆连接：MSR路由器通常需要通过电源线缆连接到电源插座。
连接时需要确保电源线缆的插头与路由器背板上的电源插座相匹配。
电源线缆的另一端连接到电源插座，确保电源供应正常。
2.网络线缆连接：MSR路由器支持多种网络接口类型，包括以太网（Ethernet）、光纤（Fiber）、串行（Serial）等。
不同的接口类型需要使用不同的线缆进行连接。
a.以太网线缆连接：当通过以太网接口连接时，常用的线缆类型包括直通线缆和交叉线缆。
- 直通线缆（Straight-through cable）：在连接两个不同设备时使用，例如将路由器的以太网接口连接到交换机的以太网接口。
直通线缆的连接方法是将一端的1号引脚连接到另一端的1号引脚，以此类推依次连接。
- 交叉线缆（Crossover cable）：在连接两个相同设备时使用，例如将路由器的以太网接口直接连接到另一个路由器的以太网接口。
对于交叉线缆，需要将其中一端的1号引脚连接到另一端的3号引脚，以及将2号引脚连接到6号引脚，即可完成交叉线缆的连接。
b.光纤线缆连接：当通过光纤接口连接时，需要使用光纤线缆和光纤模块。
常见的光纤线缆类型包括单模光纤和多模光纤。
在连接光纤线缆时，需要根据光纤接口的类型来选择相应的光纤模块，并将光纤线缆的一端插入到光纤模块的端口上。
c.串行线缆连接：串行接口一般用于连接外部设备，例如连接交换机、调制解调器等。
串行接口的线缆一般为DB-9或DB-25接口类型，其中DB-9接口包括9个引脚，DB-25接口包括25个引脚。
连接时需要确保线缆的一端连接到路由器的串行接口上，另一端连接到外部设备的串行接口上，并且引脚一一对应。
3.控制线缆连接：控制线缆用于连接外部设备以进行远程控制，例如连接PC或终端服务器。
常用的控制线缆类型包括RJ-45和USB。
在连接时，需要将线缆的一端连接到路由器的控制接口上，另一端连接到PC或终端服务器的相应接口上。
思科(Cisco)、华为(HUAWEI)、华三(H3C)路由器和交换机命令对比
nat server global <ip>[port] inside <ip> port [protocol]
interface type/number interface vlan 1 interface rang enable secret duplex （half|full|auto） speed（10/100/1000) switchport mode trunk vlan ID/no vlan ID switchport access vlan show interface show vlan ID encapsulation channel-group 1 mode on ip routing no switchport vtp domain spanning-tree vlan ID root primary spanning-tree vlan ID priority show spanning-tree
nat server global <ip>[port] inside <ip> port [protocol]
华三（H3C）
undo display quit sysname system-view delete reboot save local-user shutdown display version display savedconfiguration display currentconfiguration Ctrl+D reset savedconfiguration return logout info-center current-configuration ip host
enable password

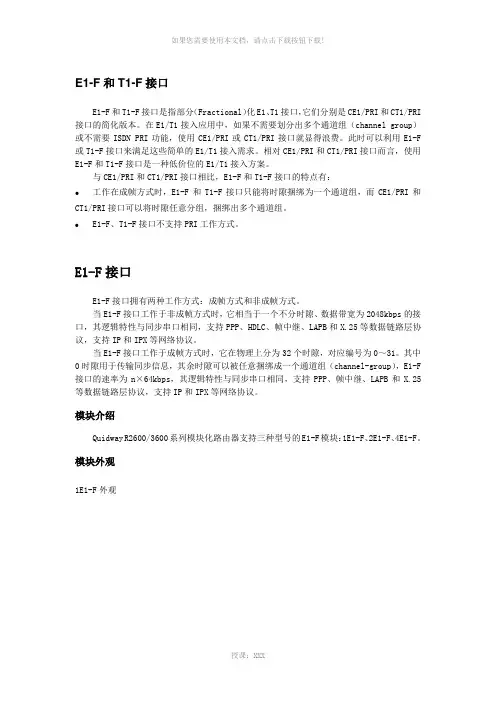

华为路由器接口介绍
E1-F和T1-F接口E1-F和T1-F接口是指部分（Fractional）化E1、T1接口，它们分别是CE1/PRI和CT1/PRI 接口的简化版本。
在E1/T1接入应用中，如果不需要划分出多个通道组（channel group）或不需要ISDN PRI功能，使用CE1/PRI或CT1/PRI接口就显得浪费。
此时可以利用E1-F 或T1-F接口来满足这些简单的E1/T1接入需求。
相对CE1/PRI和CT1/PRI接口而言，使用E1-F和T1-F接口是一种低价位的E1/T1接入方案。
与CE1/PRI和CT1/PRI接口相比，E1-F和T1-F接口的特点有：●工作在成帧方式时，E1-F和T1-F接口只能将时隙捆绑为一个通道组，而CE1/PRI和CT1/PRI接口可以将时隙任意分组，捆绑出多个通道组。
●E1-F、T1-F接口不支持PRI工作方式。
E1-F接口E1-F接口拥有两种工作方式：成帧方式和非成帧方式。
当E1-F接口工作于非成帧方式时，它相当于一个不分时隙、数据带宽为2048kbps的接口，其逻辑特性与同步串口相同，支持PPP、HDLC、帧中继、LAPB和X.25等数据链路层协议，支持IP和IPX等网络协议。
当E1-F接口工作于成帧方式时，它在物理上分为32个时隙，对应编号为0～31。
其中0时隙用于传输同步信息，其余时隙可以被任意捆绑成一个通道组（channel-group），E1-F 接口的速率为n×64kbps，其逻辑特性与同步串口相同，支持PPP、帧中继、LAPB和X.25等数据链路层协议，支持IP和IPX等网络协议。
模块介绍Quidway R2600/3600系列模块化路由器支持三种型号的E1-F模块：1E1-F、2E1-F、4E1-F。
模块外观1E1-F外观2E1-F外观2E1和2E1-F4E1-F外观接口属性1E1-F/2E1-F/4E1-F模块接口属性如下表所示：1E1-F/2E1-F/4E1-F 模块接口属性属性描述1E1-F模块2E1-F模块4E1-F模块连接器类型DB-15DB-15DB-25连接器数量121接口标准G.703，G.704接口速率 2.048Mbps电缆类型E1 75非平衡同轴电缆E1 120平衡双绞线电缆1204E1转接电缆（4E1-F模块）754E1转接电缆（4E1-F模块）同轴连接器、网口连接器、75120转换器（带BNC头）工作方式FE1（仅1E1-F/2E1-F/4E1-F模块支持）支持网络协议IPNovell IPX支持服务备份终端接入服务支持协议PPPMPHDLCLAPBX.25Frame Relay连接电缆1E1-F/2E1-F模块接口电缆1E1-F/2E1-F模块接口电缆均为符合标准的G.703电缆，简称E1电缆，该电缆分为75非平衡同轴电缆和120平衡双绞线电缆两种。
网络设备常见接口
网络设备常见接口一、RJ45接口RJ45接口是一种用于传输数据的接口，通常用于网络设备之间进行数据传输。
其特点是具有高速传输、高密度连接和高可靠性等特点，已成为网络连接的标准接口之一。
二、USB接口USB接口是一种传输数据的接口，广泛应用于电脑、手机等设备。
其特点是传输速度快、数据传输量大，以及可以实现多设备的连接和使用。
三、HDMI接口HDMI接口是一种数字音频和视频信号传输的接口，广泛应用于电视机、投影仪、计算机显示器等设备上。
其特点是传输速度快，信号稳定，支持高清晰度视频和音频的传输，且可以通过一个接口实现音频和视频的传输。
四、VGA接口VGA接口是一种模拟视频信号传输的接口，广泛应用于电脑、显示器等设备。
其特点是连接简单、价格低廉，但传输速度较慢，对分辨率和色彩的表现有限。
五、RCA接口RCA接口是一种模拟音频和视频信号传输的接口，广泛应用于电视机、音响等设备。
其特点是接口简单、易于使用，并且可以实现声音和影响的传输，但传输速度较慢，信号传输稳定性差。
六、DVI接口DVI接口是一种数字和模拟视频信号传输的接口，广泛应用于电脑显示器等设备。
其特点是传输速度快，信号稳定，支持高清晰度视频的传输，但传输距离有限，需要使用放大器等辅助设备才能扩大传输范围。
七、SD卡接口SD卡接口是用于存储和传输数据的接口，广泛应用于数码相机、手机等移动设备。
其特点是体积小、存储容量大且易于扩展，但数据传输速度较慢，对硬件的支持有限。
八、雷电接口雷电接口是一种高速数据传输的接口，用于连接苹果电脑和苹果设备。
其特点是传输速度快、支持双向传输和高清晰度视频的传输，但价格较高、市场应用范围有限。
九、串口接口串口接口是一种传输数据的接口，广泛应用于工业控制、通信等领域。
其特点是传输速度较慢、支持长距离传输和广泛的硬件设备支持，但连接方式复杂。
十、并口接口并口接口是一种传输数据的接口，广泛应用于打印机等设备。
其特点是传输速度快、支持大批量数据的传输，但硬件支持范围有限且传输距离较短。
H3C MSR路由器模块线缆及其连接介绍
主要线缆和部件介绍（一）SIC-1SAE 模块V.35DTE连接SIC-1SAE 模块V.24 DTE连接MIM-8SAE 模块V.24 DTE连接注：同异步电缆还有V.35 DCE 、V.24 DCE 、V.21 DCE/DTE 、RS449 DCE/DTE 、RS530 DCE/DTE 等电缆，模块有FIC-8SAE 、MIM/FIC-1/2/4SAE 等，这里不一一展示。
二、异步串口连接SIC-8ASMIM-16AS模块哑终端连接注：异步模块还有SIC-16AS 、MIM-8AS 、FIC-8AS 、FIC-16AS 模块，SIC-16AS 模块同SIC-8AS 的类似，出16个RJ45的接口，这里不一一展示。
三、E1接口连接SIC-1E1模块75欧连接SIC-2E1-F模块75欧连接MIM-2E1模块75欧连接模块与线缆连接介绍（五）MIM-4E1模块120欧连接MIM-8E1模块75欧连接注：MIM/FIC 的4E1模块的四爪鱼电缆随模块一起提供（75欧和120欧各一根），不需要单独采购。
MIM-8E1模块120欧连接120欧转75欧的连接75欧与75欧的连接E1中继电缆延长连接注：关于其它接口密度和插槽类型的E1线缆连接都类似，这里不一一展示。
四、高密度FXS/FXO 语音接口连接注：DFIC-24FXS:24FXO 模块的转接电缆采用图中一样的两条电缆。
FIC-24FXS 模块连接E3模块连接五、E3/T3模块接口连接六、光接口连接MIM-ATM 模块连接千兆接口的光模块连接。
