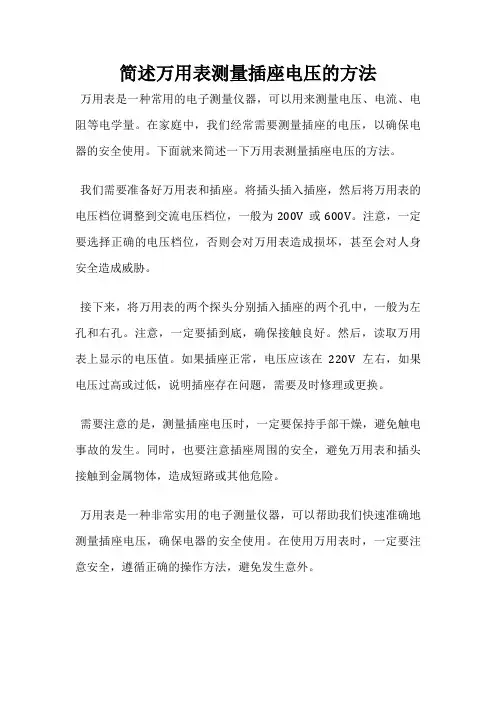

简述万用表测量插座电压的方法
简述万用表测量插座电压的方法
万用表是一种常用的电子测量仪器，可以用来测量电压、电流、电阻等电学量。
在家庭中，我们经常需要测量插座的电压，以确保电器的安全使用。
下面就来简述一下万用表测量插座电压的方法。
我们需要准备好万用表和插座。
将插头插入插座，然后将万用表的电压档位调整到交流电压档位，一般为200V或600V。
注意，一定要选择正确的电压档位，否则会对万用表造成损坏，甚至会对人身安全造成威胁。
接下来，将万用表的两个探头分别插入插座的两个孔中，一般为左孔和右孔。
注意，一定要插到底，确保接触良好。
然后，读取万用表上显示的电压值。
如果插座正常，电压应该在220V左右，如果电压过高或过低，说明插座存在问题，需要及时修理或更换。
需要注意的是，测量插座电压时，一定要保持手部干燥，避免触电事故的发生。
同时，也要注意插座周围的安全，避免万用表和插头接触到金属物体，造成短路或其他危险。
万用表是一种非常实用的电子测量仪器，可以帮助我们快速准确地测量插座电压，确保电器的安全使用。
在使用万用表时，一定要注意安全，遵循正确的操作方法，避免发生意外。
一种简单实用的WIFI计量插座的校表方法
一种简单实用的WIFI计量插座的校表方法随着物联网产品品类的丰富，早期的WI-FI插座逐步升级成带计量功能的WI-FI计量插座，因为元器件误差和生产工艺的影响，带计量功能的插座需要进行校正，才能提高测量精度，涉及到强电的测量，在生产上面会带来了一些新的麻烦，所以就在应用上的经验，给大家分享下我们的校正（校表）方法，希望给大家带来启发。
校表的目的WIFI计量插座的校表目的是要解决产品的精度问题，WIFI计量插座在生产完成后，如果不进行校正（校表），精度一般在5%至10%以内，所以厂家在生产完成成品后，会进行最后一个环节的工序，对产品进行校正，校正完成后，可以将产品的精度提高至1%以内（视校正使用设备的精度决定）。
计量芯片为什么需要校正目前市面上所有的计量芯片在用于电表产品时，都需要通过专用的校表台对成品进行校准，目的通过校正方式消除系统误差，如下图,计量电路中的采样电阻、电压分压电阻和芯片内部参考电压等都会引起系统误差。
图 1 引起系统误差的几个参数通过更具体的案例，可以进一步了解校正的真实原因，下图是一款常于用于WI-FI计量插座的计量芯片HLW8012。
VDD VIPVINCF1V2PCF 选择CF1输出电流/电压值/电压值图 2 电能计量芯片HLW8012是一款带脉冲输出的计量芯片，从上图可以看出，输入负载的信号通过V1P 、V1N 和V2P 给到芯片进行测量，然后通过CF 和CF １输出，且是以脉冲的方式输出。
下图是根据HLW8012手册内的理论计算公式进行的推导过程。
从理论公式可以看出，输入功率P （电压或电流）和输出频率Fcf 是成线性关系的，P = K1*Fcf 。
图 3HLW8012理论计算公式所以，我们知道HLW8012的输入信号的大小(功率、电压和电流)和输出频率是成线性关系的，它们的关系如下图所示，同理，电压和电流也有下图的斜率比例关系。
输入负载图 4 输入负载大小和输出频率的关系曲线在未校正前（黑色曲线），输入和输出的关系如曲线1,因为y = k1x ，以上图为例，k1 = 380/50 = 7.6;但实际上，这个K1（7.6）值会随着电路参数值的变化而发生改变，，影响线性关系的参数有：电流采样电阻、电压分压电阻、芯片内置晶振偏差和内置参考电压Vref的偏差，如下图：图5 影响斜率的各个参数图随着以上几个参数的变化，线性曲线的斜率也是会一起发生变化的。
校表流程
1、打开机柜的启动（ON）按扭；
2、打开计算机接用户登入；
4、在“参数录入”中按下图设置：
图1
图2
如果是同时对多台插座进行校表时，就需要勾中多台，如图中所示，鼠标左键单击表位栏中如“#01”就可以选中01，要选中其它的同样操作，当选择完毕后，就可以点击“开始试验”，在弹出的方框中选择“是”，在之后的对话框中选择“确定”开始试验。
图4调整后的读数据
图4是先将“显示校验后的参数”选项去掉，同时参数校表，再点击读数据所读到的数据。
图5 ST8200电量误差
图6电量参数调整
结合图5 ST8200上的电量误差的前三项的误差值来确定图6要调整的误差，因为插座的精度是2.0级,每项的误差值是不允许超过±1.8，要调整到三项的误差值都要在额定范围内。电量调整值填写好，光标指在该行，再点击电量参数，该行电量参数就做相应的改变，最后将全部调整后的参数下发一遍。再重启下基本误差试验就能得到如下图7所示的电量误差。
图1参数校表
串口打开，将要校表的插座地址填好，点击参数校表就将方框2中的初始参数下发。
图2参数校表的数据返回
图2方框中是返回的数据，主要是观察是否有返回成功，"a0"表示返回成功，此时要选中“显示校验后的参数”。
图3读数据
图3是读数据，当点击读数据时，能够读到如图所示的电压值、电流值、功率值和功率因数，注意的是读数据时，基本误差试验是处于第一项进行试验，同时参数都发生变化，主要是有选中“显示校验后的参数”。
⑹调整电量参数，根据ST8200得到的电量误差，写入到上位机软件的电量调整栏中进行电量参数调整（注意：若要调整哪行的电量参数，将要调整的误差值写入到电量调整栏，同时将光标指在所要调整的行，点击电量参数按钮就能调整该行的电量参数，其它行的电量参数调整同上）；

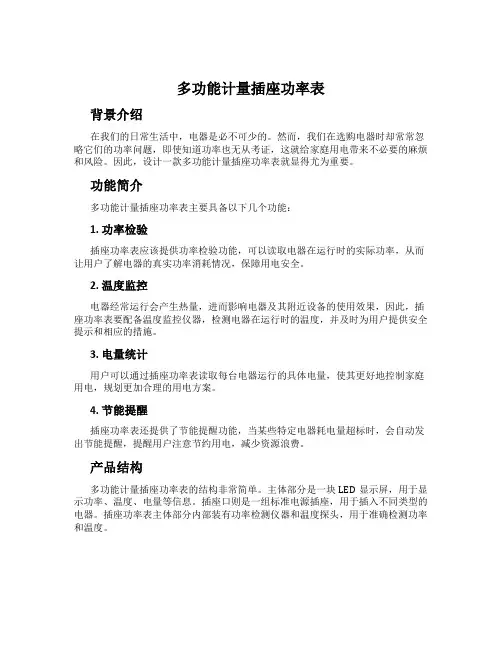

多功能计量插座功率表
多功能计量插座功率表背景介绍在我们的日常生活中，电器是必不可少的。
然而，我们在选购电器时却常常忽略它们的功率问题，即使知道功率也无从考证，这就给家庭用电带来不必要的麻烦和风险。
因此，设计一款多功能计量插座功率表就显得尤为重要。
功能简介多功能计量插座功率表主要具备以下几个功能：1. 功率检验插座功率表应该提供功率检验功能，可以读取电器在运行时的实际功率，从而让用户了解电器的真实功率消耗情况，保障用电安全。
2. 温度监控电器经常运行会产生热量，进而影响电器及其附近设备的使用效果，因此，插座功率表要配备温度监控仪器，检测电器在运行时的温度，并及时为用户提供安全提示和相应的措施。
3. 电量统计用户可以通过插座功率表读取每台电器运行的具体电量，使其更好地控制家庭用电，规划更加合理的用电方案。
4. 节能提醒插座功率表还提供了节能提醒功能，当某些特定电器耗电量超标时，会自动发出节能提醒，提醒用户注意节约用电，减少资源浪费。
产品结构多功能计量插座功率表的结构非常简单。
主体部分是一块LED显示屏，用于显示功率、温度、电量等信息。
插座口则是一组标准电源插座，用于插入不同类型的电器。
插座功率表主体部分内部装有功率检测仪器和温度探头，用于准确检测功率和温度。
产品实现1. 电路设计插座功率表的电路应该采用非常灵敏的电路方案，以确保准确检测电器功率和温度，同时应该考虑保护电路措施，避免非法使用电器，保障用户安全。
2. 硬件设计硬件设计主要包括插座功率表主体部分和插座口两部分。
插座功率表主体采用LED屏幕显示功率、温度、电量等信息，将内部电路进行隔离，保护用户安全。
插座口采用标准电源插座，可以插入不同类型的电器，且电器插入后稳定可靠。
3. 软件设计插座功率表的软件部分主要负责电器功率和电量统计与保存，同时也要提供良好的用户交互界面，使用户方便快捷的操作。
应用场景多功能计量插座功率表可以广泛应用于家庭、办公室和实验室等多个领域，为用户提供准确的电器功率和电量数据，确保用电安全。
基于WiFi的智能插座检测系统
参考内容二
随着科技的快速发展，智能家居成为了现代生活的新宠。其中，智能插座作为 智能家居的重要组成部分，具有举足轻重的地位。本次演示将详细介绍基于 WiFi的智能插座的设计和实现过程。
智能插座的研究背景和现状
智能插座是智能家居系统中的关键组成部分，通过它可以控制家用电器的开关 机、调节电源插座的电压和电流等。目前，市场上的智能插座主要分为两种类 型：单品智能插座和智能排插。单品智能插座只能对一个电器进行控制，而智 能排插则可以控制多个电器。
使用情况，帮助用户合理规划能源使用。智能插座检测系统还可以与其他的智 能家居设备相连，实现智能家居的统一控制。例如，我们可以将智能插座与智 能灯具相连，当插座检测到电量不足时，可以自动关闭灯具以节约电力。
在家庭能源管理方面，智能插座检测系统可以帮助用户实时监测家中用电情况， 有助于用户更加合理地规划家庭能源的使用。同时，该系统还可以配合电力公 司的需求响应政策，在电价高峰期自动关闭一些非必需电器，降低用电成本。
1、提高兼容性：研究更多种类的电器和设备，使得智能插座能够适应更多的 电器和设备。
2、加强稳定性：进一步优化硬件和软件设计，提高智能插座的稳定性和可靠 性。
3、拓展功能：将智能插座与更多的传感器和智能家居设备进行整合，实现更 加丰富的功能和应用。例如，通过与温度传感器、湿度传感器、光照传感器等 整合来实现对环境参数的监测和控制。
2、硬件电路设计
智能插座的硬件电路设计主要包括电源模块、WiFi模块、传感器模块等部分。 其中，电源模块用于提供稳定的电压和电流；WiFi模块用于连接智能家居系统 和手机APP；传感器模块可扩展多种传感器，如温度传感器、湿度传感器等。
3、软件设计
智能插座的软件设计包括嵌入式系统和上位机软件两部分。嵌入式系统主要用 于接收控制指令并控制电器的开关机等；上位机软件则主要用于接收用户的控 制指令，并将指令传输到嵌入式系统。
无线插座遥控器的配对方法
无线插座遥控器的配对方法
要配对无线插座遥控器，通常需要以下步骤：
1. 检查遥控器和插座是否带有配对按钮。
这个按钮通常位于遥控器的一侧或插座的底部。
2. 确保插座已插入电源并打开，待插座指示灯闪烁或处于准备配对状态。
3. 按住遥控器上的配对按钮，直到遥控器指示灯开始闪烁。
4. 在遥控器指示灯开始闪烁时，松开配对按钮，表示遥控器处于配对模式。
5. 在遥控器进入配对模式后，将其对准插座，并按下要控制的操作按钮（例如开关按钮）。
6. 此时，插座的指示灯会闪烁数次，表示配对成功。
7. 测试遥控器是否可以正常控制插座，例如按下开关按钮，观察插座是否打开或关闭。
请注意，以上步骤可能会因不同的品牌和型号而有所不同。
如果以上步骤没有成功配对遥控器和插座，请参考相关产品的用户手册或联系制造商获取更具体的配
对方法。
公牛智立方wifi说明书
公牛智立方wifi说明书1、公牛WiFi智能插座就具有自定义模式功能，目前手机APP里面可以预设鱼缸和热水器场景模式，这也是这款产品最经常的使用情境。
比如平时控制电热水器也是一件麻烦活，开机需要时间预加热，到家再打开显然已经来不及。
用公牛WiFi智能插座远程遥控启动，到家就能洗热水澡，舒心放心又方便!夏天回家开空调，还得再忍耐一段时间等温度下降怎么行?用公牛WiFi智能插座2代设置远程通电，让你清凉到家!2、自定义模式此外还提供了定时任务、延时任务、循环任务等多种控制，用户可以根据自己的需求来为家里的电器设置不同的模式，自动周期性通断电源、控制家电设备的运行，从而起到节能环保、延长家电使用寿命的作用。
3、除此之外，公牛WiFi智能插座还拥有充电保护模式，专门针对手机、平板等需要充电的数码设备，可以自行设定插座的关闭时间，以免造成手机过充现象的发生，延长电池的使用寿命。
4.宽带断网怎么整，插座还能自己管理设置?没关系，公牛WiFi 智能插座2代自带定时记忆功能，断网也可正常原定任务，让你用的放心，出门更安心!5、公牛WiFi智能插座2代上还加入了"记忆功能"，只要开启它，即使插座在断电之后恢复通电，也能保证相联的电器设备按原状态继续运行而不是“意外罢工”，免去了用户使用过程中的后顾之忧。
公牛wifi插座APP连接这个操作不难，说明书上也有详细介绍并附上步骤演示。
首先，扫描二维码，包装盒上的或者说明书上的都可以，然后进入APP下载界面，点击下载，下载安装完后，注册账号并登陆，如果还没有账号而又懒得注册，可以用微信或者京东的账号登陆。
然后就添加设备，有扫一扫添加和蓝牙添加，但是方便起见，建议使用扫一扫，二维码也是在说明书上，然后就要输入WiFi密码，输入WiFi密码是为了让插座也连接上WiFi，接着点击下一步进入搜索设备界面，等搜索出设备后，点击添加设备就完成了，最后，假如你买的插座不只一个，为方便识别，最好给设备进行重命名，例如客厅插座，卧室插座等。
slot校准方法
slot校准方法
插槽校准是确保电子设备中插槽与插头正确连接的重要过程。
下面是一些常见的插槽校准方法：
1. 目视检查：首先，检查插槽和插头的外观，确保没有损坏、变形或污垢。
如果发现任何问题，应先进行清洁或修复。
2. 尺寸测量：使用适当的测量工具，如卡尺或千分尺，测量插槽和插头的尺寸，以确保它们符合设计规格。
这将有助于确保插头能够正确插入插槽，并保持良好的连接。
3. 插拔测试：将插头插入插槽，然后轻轻拔出，以检查插拔过程是否顺畅。
如果插拔困难或不顺畅，可能需要调整插槽或插头的尺寸或形状。
4. 接触测试：使用导电测试仪或万用表等工具，检查插槽和插头之间的接触是否良好。
这可以通过测量电阻或导通性来完成。
确保插头与插槽的接触点干净、无氧化，并具有良好的导电性。
5. 压力测试：对于一些需要承受较大压力的插槽（如电路板连接器），可以进行压力测试。
这可以通过使用压力测试仪或手动施加压力来完成，以确保插槽在正常使用条件下能够保持连接。
6. 自动化测试：对于大规模生产的设备，可以使用自动化测试设备来进行插槽校准。
这些设备可以快速、准确地检测插槽和插头的连接，并提供详细的测试报告。
需要根据具体的设备和应用场景选择适当的插槽校准方法。
在进行校准之前，应仔细阅读设备的制造商规格和操作手册，以了解推荐的校准程序和要求。
此外，定期进行插槽校准可以确保设备的可靠性和性能，并延长其使用寿命。
（功率计量插座）说明书.docx
（功率计量插座）说明书.docx转换器(功率计量插座)说明书监测有功功率,累计电量,电流有效值,电压有效值,电⽹频率,功率因数。
产品功能计算累计⽤电时间,⼆氧化碳排放量,⽤电⾦额。
设置⽤电过载功率报警门限断电记忆)⾃定义电费单价⾦额(断电记忆)清零累计电量,⽤电时间,电费单价⾦额技术指标额定电压:250V~频率:50Hz最⼤功率:2500/10A⼝4000W/16A⼝测量精度1级插座规格新插国标插座/镀镍纯铜应⽤范围适⽤于各种家⽤电器,如电脑、电视、冰箱、饮⽔机、热⽔器,空调等。
⼯作环境温度:0~50度湿度:⼩于90%使⽤说明1切换显⽰内容按键切换(正逆向循环)功率、电量、电压、电流、频率、时间、⼆氧化碳、⾦额、功率因数。
2设置过载报警门限、电费单价、清零累计电量、清零累计时间。
长按“设置"键3秒默认进⼊过载报警功率设置,再短按“设置”键可切换到电费单价、累计电量清零、累计时间清零设置。
●过载报警设置:屏幕显⽰"过载报警”,⾸位数字闪烁。
短按“▲▽”键调整当前位数值短按"确认″键切换位数调整到所需值后,长按“确认”键3秒,保存并退出设置。
●电费单价设置:屏幕显⽰“⾦额”,设置⽅法同上;●累计电量清零屏幕显⽰“累计电量清零”,长按“确认”键3秒清零并退出设置(“▲▽键⽆效)。
累计时间清零:屏幕显⽰“累计时间清零”,长按“确认”键3秒清零并退出设置(“▲▽”键⽆效)注:1过载报警值应低于最⼤负载功率否则屏幕显⽰Er报警,禁⽌退出设置。
2设置过程中10秒内⽆按键操作⾃动退出设置不保存当前修改3设置中bL为背光控制,bL=0时20秒内⽆键按下⾃动熄灭,bL=1时背光常亮。
(此功能为背光款才有4恢复出⼚设置:同时按“▲V”键3秒,“清零”闪烁3次显⽰恢复到出⼚设置执⾏标准:GB/T20991-2008GB/2093-2015GB/1002-2008保修本产品在正确使⽤条件下,出现⾮⼈为故障,保修⼀年,请凭购买凭证于购买⽹点或本公司联系检修。
小度智能移动电源计量插座使用说明.pdf说明书
移动电源计量插座使用说明
移动带电源计量插座安装
移动插座为无线产品，不需要另外接线，安装在传统86型墙壁插座上即可使用；
APP添加：
1.打开app；
2.在连接多功能网关的情况下（设备页里有多功能网关存在），在APP设备界面上点击右上方“+”添加设备；
3.在“添加设备”界面上，点击“移动插座”，进入主设备页；
4.选择主设备，此时会进入添加“移动插座”界面；
5.为移动插座通电，在移动插座一侧的开关按键上连续开关四下，等待几秒；
6.添加成功后，会出现“连接成功”界面，点击确定，添加完成；
7.在设备列表页中会出现移动插座，点击开关按钮，进行移动插座的通断控制；
8.在App上点击移动插座，进入详情页，详情页中可查看移动插座的累计使用电量，点击右上角，进入设置页面，在设置页面中，可以进行设备的隐藏、删除设备、添加主页、固件升级、硬件场景、切换频道、查看设备日志等操作；
9.若需要进行定时设置，在移动插座详情页点击“定时”进入定时界面根据使用需要自己添加，可设置多个定时任务。
10.也可把移动插座编辑进入场景中，联动实现更丰富的功能体验。
遥控器对码步骤：
1.确保移动插座通电，并可正常使用；
2.使用遥控器，轻按一次对码键按钮，看到遥控器频道灯光5路全闪烁；
3.在遥控器的“>”或者“<”按键上面选择要对码的频道，选择完毕，此时遥控器只有
一路频道灯光在闪烁；
4.在移动插座一侧的开关按钮上连续开关4次；
5.看到摇控器三路状态指示灯闪烁两下，即对码成功。
计量插座方案
计量插座方案第1篇计量插座方案一、方案背景随着我国能源需求的不断增长，节能减排、提高能源利用效率已成为当务之急。
在此背景下，为响应国家政策，降低企业用电成本，提高用电安全，本方案提出了一种计量插座方案，旨在为企业提供一种精确、可靠、安全的用电计量与管理手段。
二、方案目标1. 实现对用电设备的实时监控，精确计量用电量。
2. 降低企业用电成本，提高能源利用效率。
3. 提高用电安全，减少电气事故发生。
4. 系统易于部署，操作简便，维护成本低。
三、方案设计1. 系统架构本方案采用分层架构设计，主要包括以下三个层次：（1）感知层：通过计量插座实时采集用电设备的用电数据。
（2）传输层：将感知层采集的数据传输至数据处理中心。
（3）应用层：对采集的数据进行处理、分析，为用户提供可视化展示和用电管理功能。
2. 计量插座设计（1）功能要求：- 实时监测用电设备的电压、电流、功率等参数。
- 支持远程控制，实现设备开关、定时开关等功能。
- 具备过载保护、短路保护等安全功能。
（2）技术参数：- 电压测量范围：220V±20%- 电流测量范围：5A±20%- 额定功率：2500W- 精度：电压、电流、功率测量精度优于0.5级- 通信接口：支持有线或无线通信方式3. 数据处理中心设计（1）数据存储：采用分布式数据库存储采集到的用电数据，确保数据安全、可靠。
（2）数据处理：对采集的数据进行清洗、整理、分析，为应用层提供数据支持。
（3）数据接口：提供标准的数据接口，便于与其他系统进行数据交互。
4. 应用层设计（1）用电监控：实时展示用电设备的电压、电流、功率等参数，便于用户了解设备运行状态。
（2）用电统计：按时间段、设备类型等维度统计用电量，为用户制定节能减排措施提供依据。
（3）用电管理：支持设备远程控制、定时开关等功能，帮助用户降低用电成（4）安全预警：当监测到异常用电情况时，及时发出预警，提醒用户处理。
四、实施方案1. 对企业现有用电设备进行调研，确定计量插座安装数量及位置。
校表流程
图4是先将“显示校验后的参数”选项去掉，同时参数校表，再点击读数据所读到的数据。
图5 ST8200电量误差
图6电量参数调整
结合图5 ST8200上的电量误差的前三项的误差值来确定图6要调整的误差，因为插座的精度是2.0级,每项的误差值是不允许超过±1.8，要调整到三项的误差值都要在额定范围内。电量调整值填写好，光标指在该行，再点击电量参数，该行电量参数就做相应的改变，最后将全部调整后的参数下发一遍。再重启下基本误差试验就能得到如下图7所示的电量误差。
二、插座的设置
1、打开上位机软件，设置串口号，设置好串口号后，串口灯就会显示为红色；
图8
2、设置插座的地址，先将插座上电，点击图中步骤1，按住插座的左按键至运行灯闪过12下，然后点击图中步骤2，注意软件是否有返回，如果没有返回，就有可能是无线模块有问题，步骤2有返回后，就可以点击图中步骤3，在方框4中输入要设置的插座地址，设置完毕后就可以点击步骤5，这样插座的地址就设置好了。在做校表试验前，必须将软件保护功能进行屏蔽，也是在方框4中输入要屏蔽的插座地址，选择是屏蔽，然后点击“软件保护”按键，这样软件保护功能就屏蔽了。在开始校表前，还需要将插座的继电器打开，如图10所示，选中需要将继电器打开的插座，再按下开，继电器就接通了。
图1参数校表
串口打开，将要校表的插座地址填好，点击参数校表就将方框2中的初始参数下发。
图2参数校表的数据返回
图2方框中是返回的数据，主要是观察是否有返回成功，"a0"表示返回成功，此时要选中“显示校验后的参数”。
图3读数据
图3是读数据，当点击读数据时，能够读到如图所示的电压值、电流值、功率值和功率因数，注意的是读数据时，基本误差试验是处于第一项进行试验，同时参数都发生变化，主要是有选中“（ON）按扭；
万用表测量插座电压的方法
万用表测量插座电压的方法
万用表是一种常用的电器测量工具，可以用来测试电路的电压、电流和电阻等参数。
在家庭用电的情况下，我们常常需要使用万用表来测量插座的电压，以确保电器工作正常，同时也可以保证人的安全。
测量插座电压的方法也比较简单，只需要按照以下步骤操作即可： 1. 选择电压测量档位：首先需要选择万用表的电压测量档位，
一般选择交流电压量程200V或250V。
2. 插入探头：将电表的两个探头插入插座的两孔中，一个探头
插入火线孔，另一个探头插入零线孔。
3. 测量电压：将电表转到电压测量档位，可以看到电表上的数
字显示插座的电压值。
如果插座的电压值在正常范围内，那么可以认为插座工作正常。
需要注意的是，测量插座电压时一定要保证万用表的安全性能，不能超过电表的测量范围，同时也不能短路或触电。
在测量前，可以先检查电表的电池电量是否充足，以确保测量的准确性。
总之，使用万用表来测量插座电压是一种简单而有效的方法，可以帮助我们及时发现插座的问题，保证人的安全和电器的正常工作。
- 1 -。
WANF万方多功能计量插座WF-D02A使用说明书
脱胎换骨的进步！全新外观、超大屏幕、大按键、内核超一流用料！产品申请了国家专利,集电度表,功率计,电压表,计费计时器,工况临测器等多功能于一体.带背光及中文显示、量程更宽、带工况报警、自动电费计算！基本参数1.电压：180~280伏/50Hz，2.功率：1~3000瓦3.电量：0.0001~999.9度；4.电费：0~9999元；5.工况：内部控制0~100%，显示恒定100%；6.时间：0~60分钟~24小时~999天；7.计量精度：Ⅰ级；8.刷新频次：秒≥1次。
9.使用环境：温度：－10~60℃，10.湿度：10~95%RH;11.最大负荷：15A12.工况报警条件：本机为A型机器，厂方将工况值预置为100%不可变动。
报警条件：当所使用电器设备功率超过70瓦，且一小时内停止运行时间值小于1分钟时，本产品将发出报警（红色指示灯间歇闪烁，直至电器设备连续运行时间小于工厂工况报警设定值为止）。
显示范围：1.电压：160~280伏2.功率：1~3000瓦(2000瓦以上电器设备不可长时间使用)3.电量：0.0001~999.9度4.电费：0~9999元5.工时：0~100%6.时间：0~60分钟~24小时~999天7.计量精度：Ⅰ级；8.刷新频次：秒≥1次显示状态：1. 默认显示项目为电压2.工况值：电器设备运行时间与停机（待机）时间的比值。
当超过工况报警设定值时，本产品的指示灯将闪烁3.本产品断电后重新使用时，显示屏将显示断电前的显示状态。
显示单位：1.电压：显示×××伏2.电量：总电量显示×××.×度，小时电量显示×××.×度/时，上一天电量显示×××.×度/天，电费显示××.××元3.功率：显示×××.×瓦4.工时：显示×× %5.时间：显示××：××小时：分钟，或显示×××天。
关于使用HLW8112免校准计量芯片的一些总结
关于使用HLW8112免校准计量芯片的一些总结什么叫做校表校表的目的是要解决产品的精度问题，计量产品在生产完成后，如果不进行校正（电表产品俗称校表），精度一般在5%至10%以内，且一致性差，所以厂家在生产完成成品后，会进行最后一个环节的工序，对产品进行校正，校正完成后，可以将产品的精度提高至1%以内。
目前市面上所有的计量芯片在用于电表产品时，都需要通过专用的校表台对成品进行校准，目的通过校正方式消除产品的系统误差，包含增益误差和offset。
电表校表需要一套校表设备，也就是校表台，设备如下图，体积庞大，价格也是几W 起步。
首先，我们简单了解一下电表厂的校表流程。
通过表台对电表进行校表，校表有三个环节比较重要，offset校正，增益校表，电量脉冲校正。
Offset校正，也就是零点校准，需要给被校设备输入0mV信号，校正电流、电压和功率的offset 寄存器。
增益校正，是对芯片部的增益（PGA）进行校正，需要给被校设备输入一个信号，信号大小一般取最大量程的1/3左右，这样能保证校正完成后，被校设备的线性度比较好。
电量脉冲校正，这个对于校表是非常重要的，电表涉及到收费，电量计量的准确度要求是比较高的，所以这个电量脉冲校正也是耗时比较长的。
校表台会有一个同步的电量脉冲和被校设备的电量脉冲同步输出，通过调整脉冲常数，使被校设备的电量脉冲和校表台的同步电量脉冲达到一致。
这个步骤的校正耗时一般比较长，需要几分钟时间。
为什么需要校表电表是用于千家万户的计费产品，一切涉及到计费的产品需要通过质量监督局的检测标准。
常用电表分为0.5级，1级和2级，对应的精度允许误差分别是0.5%，1%和2%。
一般产品使用的计量芯片、分流电阻或CT等组成的测量电路，这几个参数是误差的主要来源，如果不经过校准，是达不到精度要求的，所以在出厂前就需要通过校表台对整个系统的误差做一次校准。
什么情况下需要校表产品在涉及到计量收费，是一定要校准的。
计量插座使用说明书
计量插座使用说明书文件编号：版本号：V1.1保密级别：内部撰写人/撰写时间：王凯2014年4月审核人/审核时间：批准人/批准时间：生效日期：吉林大学计算机科学与技术学院文档修订历史纪录目录1目的 (1)1.1阅读对象 (1)1.2如何使用本说明书 (1)1.3相关文档 (1)1.4约定 (1)2产品概述 (1)2.1产品简介 (1)2.2功能与特点 (2)3安装说明 (2)3.1安装准备 (2)3.2安装步骤 (2)4使用说明 (3)4.1基本操作 (3)4.2远程操作 (4)1目的本说明书将向用户介绍计量插座的使用方法，并帮助用户安装和使用该插座。
通过本说明书，您将学会如何使用计量插座获取用电器的用电情况，如何远程控制用电器的开关，以及如何通过该插座为您节省电能。
1.1阅读对象本说明书的编写对象为计量插座的安装人员和最终用户。
1.2如何使用本说明书您既可按顺序阅读每一章，也可根据索引中的词条直接获得所需的信息。
下表可以指导您使用本说明书。
1.3相关文档计量插座设计说明智能网关设计设计说明1.4约定本说明书中所提到的“开机”、“关机”或“通电”、“断电”操作均指对插座上的用电器的相关操作。
2产品概述2.1产品简介本计量插座是基于ZigBee的物联网智能家居系统中的一个子系统，其必须接入物联网智能家居系统中才能发挥其完整功能。
本插座可以实现电压、电流、有功功率、电能等的实时监控，对于专业用户，还可以实现无功功率、视在功率、功率因数等的实时监控。
在控制方面，本插座可以实现远程通、断电控制，用户可以在终端设备（手机、电脑等）上通过互联网或局域网随时对插座上用电器进行通、断电，用户也可以事先制定一套定时规则，插座将根据该规则进行通、断电，在需要时（如手机等终端设备不在身边），用户也可以通过插座上的按键进行通、断电操作。
低成本、低功耗是本插座的一大特点。
由于ZigBee自身的特点，可以有效控制其实现成本和使用功耗，本插座自身并不配置显示屏，也进一步降低了成本和功耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

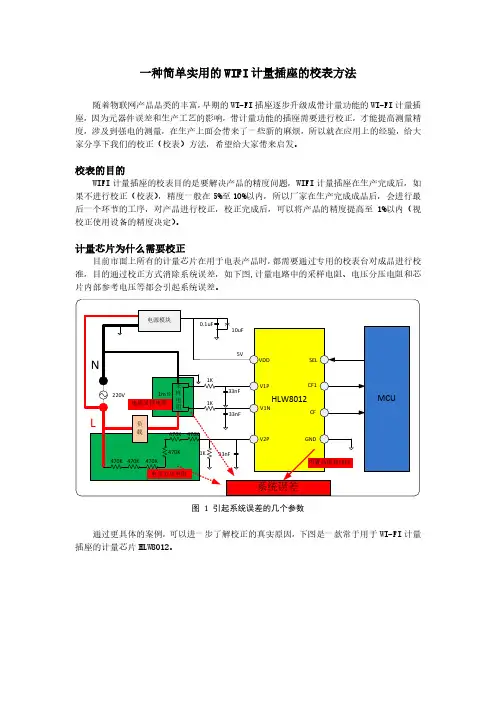

一种简单实用的WIFI计量插座的校表方法
随着物联网产品品类的丰富，早期的WI-FI插座逐步升级成带计量功能的WI-FI计量插座，因为元器件误差和生产工艺的影响，带计量功能的插座需要进行校正，才能提高测量精度，涉及到强电的测量，在生产上面会带来了一些新的麻烦，所以就在应用上的经验，给大家分享下我们的校正（校表）方法，希望给大家带来启发。
校表的目的
WIFI计量插座的校表目的是要解决产品的精度问题，WIFI计量插座在生产完成后，如果不进行校正（校表），精度一般在5%至10%以内，所以厂家在生产完成成品后，会进行最后一个环节的工序，对产品进行校正，校正完成后，可以将产品的精度提高至1%以内（视校正使用设备的精度决定）。
计量芯片为什么需要校正
目前市面上所有的计量芯片在用于电表产品时，都需要通过专用的校表台对成品进行校准，目的通过校正方式消除系统误差，如下图,计量电路中的采样电阻、电压分压电阻和芯片内部参考电压等都会引起系统误差。
图 1 引起系统误差的几个参数
通过更具体的案例，可以进一步了解校正的真实原因，下图是一款常于用于WI-FI计量插座的计量芯片HLW8012。
VDD VIP
VIN
CF1
V2P
CF 选择CF1输出电流/电压值
/电压值
图 2 电能计量芯片
HLW8012是一款带脉冲输出的计量芯片，从上图可以看出，输入负载的信号通过V1P 、
V1N 和V2P 给到芯片进行测量，然后通过CF 和CF １输出，且是以脉冲的方式输出。
下图是根据HLW8012手册内的理论计算公式进行的推导过程。
从理论公式可以看出，输入功率P （电压或电流）和输出频率Fcf 是成线性关系的，P = K1*Fcf 。
图 3
HLW8012理论计算公式
所以，我们知道HLW8012的输入信号的大小(功率、电压和电流)和输出频率是成线性关系的，它们的关系如下图所示，同理，电压和电流也有下图的斜率比例关系。
输入负载
图 4 输入负载大小和输出频率的关系曲线
在未校正前（黑色曲线），输入和输出的关系如曲线1,因为y = k1x ，以上图为例，k1 = 380/50 = 7.6;
但实际上，这个K1（7.6）值会随着电路参数值的变化而发生改变，，影响线性关系的参数有：电流采样电阻、电压分压电阻、芯片内置晶振偏差和内置参考电压Vref的偏差，如下图：
图5 影响斜率的各个参数图
随着以上几个参数的变化，线性曲线的斜率也是会一起发生变化的。
其实我们并不知道50HZ对应的实际功率是多少W,图上的380W的值，是我们假定的一个默认功率值，从而计算出的的斜率（K1 = 7.6），这个值是有一定误差的，而真正的斜率曲线则是红色这条曲线。
图 6 校正负载曲线
那么我们如何找到红色曲线的斜率值呢？
我们通常需要通过校正的方式来获取这条曲线，如图6，通过对系统给定己知100W 的标准负载，然后实际测量出100W 负载对应的输出频率12.5HZ,就可以计算出真实的斜率是K2 = 100/12.5 = 8;
那么经过这种校正方法，我们就可以把系统的误差修正到1%以内（视校正负载的精度决定）。
如果不校正，误差会有多少？
以图6为例，我们可以计算出误差值，
[(400 - 380)/400] *100% = (20/400)*100% = 5%。
我们可以看到，如果不校正，系统的误差就会有5%，这个误差还是比较大的。
目前常用的校正方案
根据校正对象不同，我们把校正分为三种类型的校正： 1、 成品整机校正；
2、 半成品PCBA 校正(应包含完整计量电路)；
3、 二合一模块（WIFI ＋计量）校正。
整机校正
整机校正是指待整个产品制作完成后，在包装之前，对整机进行校正，校正完成后，再做成品功能检测，最后包装入库。
如图7所示，是采用专用的交流电子负载做为校准负载，，这种电子交流负载的精度高（一般精度在1%以内），校表后可以达到非常理想的效果，整机校正成功后，线性度在1%以内。
交流电子负载
WIFI 计量插座
成品
图 7
整机校表示意图一
图8采用交流稳压源和电阻负载（或灯泡）用于校正，因为电阻负载发热会导致阻值发生变化，影响到功率变化，所以图2方法校正的精度会比图1低一些，一般在2%-3%左右。
图7和图8的校正方法其实是没有区别的，区别在于选择的标准负载不同，图7选择的是专用的交流电子负载，此类电子负载成本相对较高，但负载的精度比较高。
而图8选用的是低成本的方案，负载的精度没有专用负载高，灯泡和电阻时常会受到发热的影响，使得负载功率发生变化，校正达到的效果相对差些，一般在2%-3%左右。
WIFI 计量插座
成品图 8
整机校表示意图二
半成品PCBA 校正 半成品PCBA 校正是指在PCBA 的功能检测过程中，把校正的过程放在半成品PCBA 检测一起，这样做的好处是可以在产品装上模具之前将一部分不良品剔除出来。
校正示意图如图9和图10。
交流电子负载
半成品PCBA
图 9
PCBA 校正示意图一
图9采用的是成本较高的交流电子负载进行校准，图10是采用低成本的校正方案，也是采用交流稳压电源替和电阻负载替代高精度的交流负载，采用图10方案，校正可以达到2%-3%的左右的效果。
半成品PCBA 图 10 PCBA 校正示意图二
在半成品PCBA 校准时，需要制作测试工装与其配合，此时通过探针将电子负载的与PCBA 的测试点连接在一起，因为探针与PCBA 的焊盘测试点是通过压力接触的，所以此时测量的负载最好不要太大，建议不超过500W 。
二合一模块（WIFI ＋计量）校正 下图是WIFI+计量的二合一模块，从下图可以看出，二合一模块正面是计量部分，二合一模块的背面是WIFI 模块，整个WIFI 模块是贴合在板子的背面，只留于天线部分外露，这
样做是为了不阻挡天线的信号，使得WIFI模块可以更好的进行通讯。
图11 WIFI计量二合一模块
WIFI+计量的二合一模块其实是将WIFI模块和计量模块进行叠加在一起，下图是二合一模块的校正示意图，校正方法和半成品PCBA类似，只是校正的对象是整机和半成品PCBA 改为二合一模块，进行校正前，需要制作好测试工装。
图12 二合一模块校正示意图一
同样，将校正负载源换成交流电子负载时，可以提高产品校正后的精度，如下图所示:
交流电子负载
图13二合一模块校正示意图二
WIFI+计量的二合一模块的体积非常小，在多个不同模具产品当中，可以使用同一套WIFI模块和计量模块，特别适合于产品类别比较多的客户使用。
同时可以将复杂的校正工序进行模块化、标准化。
校正方案优劣势对比
建议的校表方法
我们可以根据产品研发和量产的不同阶段采用不同的校正方法，比如在刚开始进入计量插座的研发时，可以采用整机校正方法，因为整机校正比较简单，不用专门制作测试工装就可以进行校正，在后期如果需要进行大面积量产时，则可以改用半成品PCBA校正或二合一模块进行校正。
成品校正的缺点在于如果计量功能有问题，在产品检测前期则不能及时把不良品剔除，而半成品PCBA的校正则可以很好的解决这个问题。
但是如果我们的生产制造过程中的的不良率很底，则可以使用成品校正方法。
但是现在很多客户都是方案设计公司，生产制造一般都有用外包的形式，在对ODM或OEM厂商不是非常了解的情况下建议使用半成品PCBA校正或WIFI+计量二合一模块的校正。
WIFI+计量二合一模块的校正方法则适用于大多数模组厂、ODM和OEM厂商，因为需要面对许多不同类型的客户，而大多客户的产品诉求不同，从而导致需要使用不同的方案满足不同客户的需求，这样就会致针对不同客户的产品需要制定不同的工装，但如果将WIFI模块和计量制作成二合一模块，则可以同时满足大多客户的需求，且可以用一种测试工装就可以满足所有客户的产品。
总之，我们需要根据自身需求和实际情况出发，在不同的研发阶段和生产阶段采用合适的校正方法进行校正。
