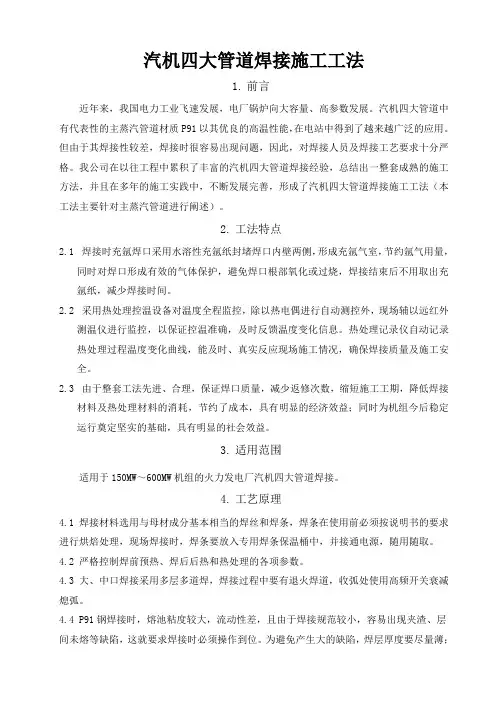

汽机四大管道焊接施工工法

汽机四大管道焊接施工工法1.前言近年来，我国电力工业飞速发展，电厂锅炉向大容量、高参数发展。

汽机四大管道中有代表性的主蒸汽管道材质P91以其优良的高温性能，在电站中得到了越来越广泛的应用。

但由于其焊接性较差，焊接时很容易出现问题，因此，对焊接人员及焊接工艺要求十分严格。

我公司在以往工程中累积了丰富的汽机四大管道焊接经验，总结出一整套成熟的施工方法，并且在多年的施工实践中，不断发展完善，形成了汽机四大管道焊接施工工法（本工法主要针对主蒸汽管道进行阐述）。

2.工法特点2.1焊接时充氩焊口采用水溶性充氩纸封堵焊口内壁两侧，形成充氩气室，节约氩气用量，同时对焊口形成有效的气体保护，避免焊口根部氧化或过烧，焊接结束后不用取出充氩纸，减少焊接时间。

2.2采用热处理控温设备对温度全程监控，除以热电偶进行自动测控外，现场辅以远红外测温仪进行监控，以保证控温准确，及时反馈温度变化信息。

热处理记录仪自动记录热处理过程温度变化曲线，能及时、真实反应现场施工情况，确保焊接质量及施工安全。

2.3由于整套工法先进、合理，保证焊口质量，减少返修次数，缩短施工工期，降低焊接材料及热处理材料的消耗，节约了成本，具有明显的经济效益；同时为机组今后稳定运行奠定坚实的基础，具有明显的社会效益。

3.适用范围适用于150MW～600MW机组的火力发电厂汽机四大管道焊接。

4.工艺原理4.1 焊接材料选用与母材成分基本相当的焊丝和焊条，焊条在使用前必须按说明书的要求进行烘焙处理，现场焊接时，焊条要放入专用焊条保温桶中，并接通电源，随用随取。

4.2 严格控制焊前预热、焊后后热和热处理的各项参数。

4.3 大、中口焊接采用多层多道焊，焊接过程中要有退火焊道，收弧处使用高频开关衰减熄弧。

4.4 P91钢焊接时，熔池粘度较大，流动性差，且由于焊接规范较小，容易出现夹渣、层间未熔等缺陷，这就要求焊接时必须操作到位。

为避免产生大的缺陷，焊层厚度要尽量薄；摆动焊接时，受线能量和焊层厚度限制，焊条摆幅不宜超过其直径的3倍，每层厚度不宜超过3mm；各层之间必须清理干净。

(整理)管道焊接工艺

管道焊接工艺集安市仁源锅炉管道安装有限公司焊接工艺一、焊前准备（一）、焊口的位置应避开应力集中区，及便于焊接和热处理，一般应符合下列要求：1、受热面管子焊口，其中心线距离管子外壁以及支吊架边缘至少70mm，两个对接焊口间距离不得小于150mm。

2、管道对接焊口，其中心线距离管子弯曲起点不小于管子外径，且不小于100毫米，与支架边缘至少50mm。

3、管接头和仪表插座一般不可设置在焊缝或热影响区内。

4、管子的对接焊口，其中心线距离封头弯曲起点不小于壁厚加15mm，且不小于25mm和不大于50mm。

5、带有纵向焊缝的，相邻两纵间焊缝的距离应大于壁厚的3倍，且不小于100mm。

6、焊接管的管孔应尽量避免开在焊缝上，并避免管孔焊缝与相邻焊缝的热影响区相重合。

如不能避免时，需满足下列条件时方可在焊缝上或其附近开孔。

A、管孔两侧（从孔边算起）60mm（若管孔直径大于60mm，则取孔径值）的焊缝需经射线探伤合格；B、孔边不在焊缝缺陷上；C、管接头需经焊后热处理消除应力。

7、搭接焊缝的搭接尺寸应不小于5倍材母厚度，且不小于30mm。

（二）管子、低压容器和承重结构的坡口应按设计图纸规定加工，如无规定时，坡口的型式和尺寸应按能保证焊接质量，填充金属量少，便于操作，改善劳动条件，减少焊接应力和变形适应探伤要求等原则选用。

二、管子的对口焊接1、对焊工的要求按《锅炉压力容器焊工考试规则》的要求，根据所要焊的材质类别和焊接位置及管径，按质量技术监督局签发的焊工证所具有的施焊项目进行操作，绝不允许无证或项目不符的焊工施焊。

2、焊接方法选用根据现场条件，焊接材料，管径大小，准确合理的选用焊接方法。

一般选用直流电弧焊。

3、焊条的型号及选用（GB/T5117-1995）碳钢焊条的系列焊条直径电弧焊4、对口要求管子坡口一般为V 型，单侧为30度-35度，对口时要有一定钝边和间隙。

坡口的作用是能使热源（电弧和火焰）伸入焊口根部，保证焊缝根部易于焊透，降低焊接热规范，减少热影响区和变形。

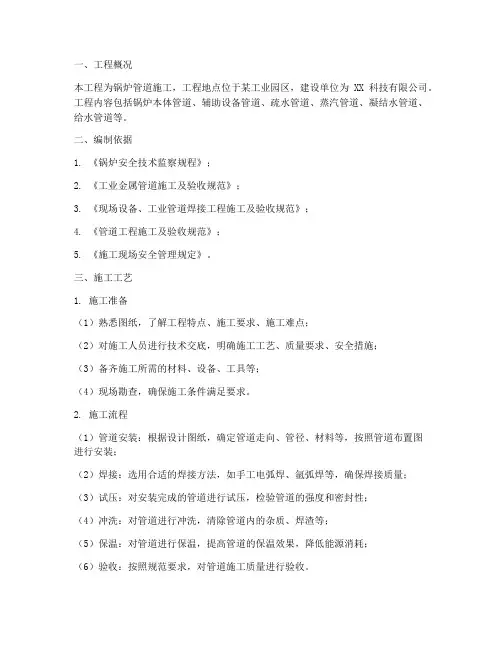

锅炉管道工程施工方案

一、工程概况本工程为锅炉管道施工，工程地点位于某工业园区，建设单位为XX科技有限公司。

工程内容包括锅炉本体管道、辅助设备管道、疏水管道、蒸汽管道、凝结水管道、给水管道等。

二、编制依据1. 《锅炉安全技术监察规程》；2. 《工业金属管道施工及验收规范》；3. 《现场设备、工业管道焊接工程施工及验收规范》；4. 《管道工程施工及验收规范》；5. 《施工现场安全管理规定》。

三、施工工艺1. 施工准备（1）熟悉图纸，了解工程特点、施工要求、施工难点；（2）对施工人员进行技术交底，明确施工工艺、质量要求、安全措施；（3）备齐施工所需的材料、设备、工具等；（4）现场勘查，确保施工条件满足要求。

2. 施工流程（1）管道安装：根据设计图纸，确定管道走向、管径、材料等，按照管道布置图进行安装；（2）焊接：选用合适的焊接方法，如手工电弧焊、氩弧焊等，确保焊接质量；（3）试压：对安装完成的管道进行试压，检验管道的强度和密封性；（4）冲洗：对管道进行冲洗，清除管道内的杂质、焊渣等；（5）保温：对管道进行保温，提高管道的保温效果，降低能源消耗；（6）验收：按照规范要求，对管道施工质量进行验收。

3. 施工要点（1）管道安装：确保管道的平整度、垂直度，避免管道扭曲、变形；（2）焊接：严格按照焊接工艺要求进行焊接，确保焊接质量；（3）试压：试压压力应符合设计要求，确保管道的强度和密封性；（4）冲洗：冲洗速度应适中，确保管道内杂质、焊渣等被清除干净；（5）保温：保温材料应选用符合要求的材料，确保保温效果；（6）验收：严格按照规范要求，对管道施工质量进行验收。

四、安全措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全；2. 施工人员应佩戴安全帽、手套、防护眼镜等个人防护用品；3. 焊接作业时应采取防毒、防尘措施；4. 严格执行施工操作规程，确保施工安全；5. 加强施工现场管理，防止火灾、触电等事故发生。

五、进度安排根据工程规模，预计施工周期为2个月。

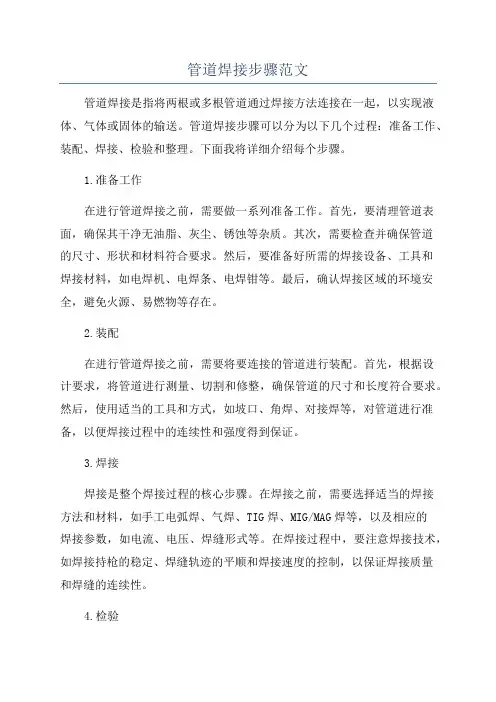

管道焊接步骤范文

管道焊接步骤范文管道焊接是指将两根或多根管道通过焊接方法连接在一起，以实现液体、气体或固体的输送。

管道焊接步骤可以分为以下几个过程：准备工作、装配、焊接、检验和整理。

下面我将详细介绍每个步骤。

1.准备工作在进行管道焊接之前，需要做一系列准备工作。

首先，要清理管道表面，确保其干净无油脂、灰尘、锈蚀等杂质。

其次，需要检查并确保管道的尺寸、形状和材料符合要求。

然后，要准备好所需的焊接设备、工具和焊接材料，如电焊机、电焊条、电焊钳等。

最后，确认焊接区域的环境安全，避免火源、易燃物等存在。

2.装配在进行管道焊接之前，需要将要连接的管道进行装配。

首先，根据设计要求，将管道进行测量、切割和修整，确保管道的尺寸和长度符合要求。

然后，使用适当的工具和方式，如坡口、角焊、对接焊等，对管道进行准备，以便焊接过程中的连续性和强度得到保证。

3.焊接焊接是整个焊接过程的核心步骤。

在焊接之前，需要选择适当的焊接方法和材料，如手工电弧焊、气焊、TIG焊、MIG/MAG焊等，以及相应的焊接参数，如电流、电压、焊缝形式等。

在焊接过程中，要注意焊接技术，如焊接持枪的稳定、焊缝轨迹的平顺和焊接速度的控制，以保证焊接质量和焊缝的连续性。

4.检验在焊接完成后，需要对焊缝进行检验，以确保其质量和完整性。

常用的检验方法有目视检查、涡流检测、超声波检测等。

目视检查主要观察焊缝是否有裂纹、气孔、夹渣等缺陷。

涡流检测和超声波检测则可以更准确地检测焊缝内部的缺陷情况。

根据检验结果，需要对焊缝进行修补或重新焊接，直到焊缝符合要求。

5.整理最后一步是对焊接区域进行整理和清理。

通过去除焊渣、气孔等焊接残余物，保持焊接区域的整洁和清洁。

同时，还需要对焊接区域进行防腐处理，如刷防锈漆、涂抹防腐膏等，以提高焊接接头的耐腐蚀性和使用寿命。

总结：以上就是管道焊接步骤的详细介绍。

准备工作、装配、焊接、检验和整理是管道焊接的关键步骤，分别涉及到清理、测量、切割、修整、装配、选择焊接方法和材料、控制焊接参数、焊接技术、检验方法等内容。

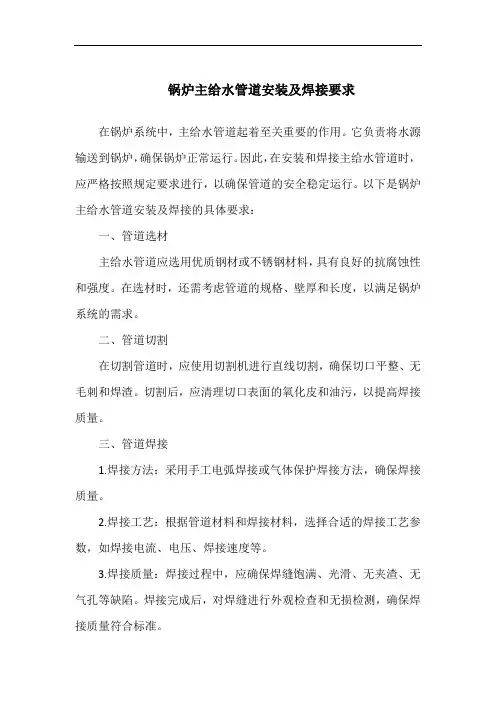

锅炉主给水管道安装及焊接要求

锅炉主给水管道安装及焊接要求在锅炉系统中，主给水管道起着至关重要的作用。

它负责将水源输送到锅炉，确保锅炉正常运行。

因此，在安装和焊接主给水管道时，应严格按照规定要求进行，以确保管道的安全稳定运行。

以下是锅炉主给水管道安装及焊接的具体要求：一、管道选材主给水管道应选用优质钢材或不锈钢材料，具有良好的抗腐蚀性和强度。

在选材时，还需考虑管道的规格、壁厚和长度，以满足锅炉系统的需求。

二、管道切割在切割管道时，应使用切割机进行直线切割，确保切口平整、无毛刺和焊渣。

切割后，应清理切口表面的氧化皮和油污，以提高焊接质量。

三、管道焊接1.焊接方法：采用手工电弧焊接或气体保护焊接方法，确保焊接质量。

2.焊接工艺：根据管道材料和焊接材料，选择合适的焊接工艺参数，如焊接电流、电压、焊接速度等。

3.焊接质量：焊接过程中，应确保焊缝饱满、光滑、无夹渣、无气孔等缺陷。

焊接完成后，对焊缝进行外观检查和无损检测，确保焊接质量符合标准。

四、管道安装1.安装前，应根据设计图纸，进行管道布置和定位，确保管道走向合理、紧凑。

2.管道连接：采用螺纹连接、焊接连接或法兰连接等方式，连接管道及附件。

在连接过程中，确保螺纹紧固、密封件完好、法兰平行且间隙均匀。

3.管道支撑：在管道安装过程中，应设置合理的支撑，以承受管道重量和运行过程中的振动。

4.安装完毕后，进行管道系统的压力试验、冲洗和试运行，确保管道系统安全、稳定、无泄漏。

五、管道维护1.定期对管道进行检查，发现损坏、老化、泄漏等现象时，及时进行维修或更换。

2.定期清理管道内的杂质和污垢，以保证水流畅通。

3.定期检查管道附件和阀门，确保其正常运行。

总之，在锅炉主给水管道的安装及焊接过程中，严格按照要求进行，可以确保管道的安全稳定运行。

同时，加强管道系统的维护管理，有利于延长管道使用寿命，降低故障率。

锅炉烟、风、煤粉管道焊接施工方案

锅炉烟、风、煤粉管道焊接施工方案锅炉烟、风、煤粉管道焊接施工方案包括以下步骤：1. 设计方案：根据工程需求和相关要求，设计焊接方案。

确定管道的布置、尺寸和材料。

2. 材料准备：根据设计方案所需的管道材料（通常为钢管），进行材料采购和准备工作。

检查材料质量和尺寸是否符合要求。

3. 准备工作：清理焊接区域，移除表面污垢和锈蚀物。

确保焊接区域干燥、整洁，并清除可能造成焊接缺陷的障碍物。

4. 管道切割：根据设计方案的要求，使用适当的工具将管道进行切割和预制。

确保切割面平整、光滑，并且与相邻管道准确对齐。

5. 管道对接和定位：将切割好的管道对接，并使用标准夹具和支架进行定位和固定。

确保管道的直线度和对齐度符合要求。

6. 焊接操作：根据设计方案和相关标准，进行焊接操作。

选择合适的焊接方法（如电弧焊、TIG焊等），并根据尺寸和材料选择合适的焊接电流、电压和焊接材料。

操作时需注意焊接平稳、均匀，避免产生焊接缺陷和变形。

7. 焊后处理：完成焊接后，对焊缝进行必要的后处理工作。

包括研磨、打磨、除渣和清理焊接区域，确保焊缝的表面平整、光滑，并且无焊渣或污垢残留。

8. 焊缝检测：通过非破坏性检测方法，如射线检测、超声波检测等，对焊缝进行检测。

确保焊接质量满足相关标准和要求。

9. 保护工作：根据要求，对焊接好的管道进行保护。

可以采用防腐处理、喷漆等方法，防止管道受潮、氧化和腐蚀。

10.验收和整理：对施工过程进行验收和整理。

检查焊接质量和施工结果是否符合要求。

及时修复和改正可能存在的问题和缺陷。

总之，锅炉烟、风、煤粉管道焊接施工方案需要严格按照设计要求和相关标准进行操作，确保焊接质量和安全性。

在施工过程中，需要加强工人的技术培训和安全意识，确保施工过程中没有人身或设备损害。

工业锅炉管道焊接技术

浅谈工业锅炉管道焊接技术[摘要]锅炉使用中管子容易受热胀冷缩的原理产生破坏甚至出现渗漏，针对以上锅炉内管出现的问题，我们应用了一种新的焊接方法解决了锅管出现的问题，本文主要阐述了这种新方法的应用及工艺供同行参考。

[关键词]锅炉；管道；焊接技术中图分类号：tk226.2 文献标识码：a 文章编号：1009-914x （2013）09-0001-01一、对锅筒、管板插入式管子的焊接方案探讨1.1 焊缝形成和工作状态分析因管子与管板间存在一定间隙，焊接完成后，焊缝中存在一定的焊接应力。

在一定的诱发条件下，可能沿焊接应力方向扩展，进一步形成裂纹。

焊接热影响区根据组织特征分为熔合区、过热区、相变重结晶区、不完全重结晶区，其中过热区是晶粒粗大的过热组织，其塑性很差，特别是冲击韧性比基本金属低 25% ～30%，是焊接接头中的薄弱区域。

对于壁厚为3mm的管子，焊缝下部完全处在热影响区的过热区中，在受到冲击或振动且冲击或振动超过某一值时，易在该处产生裂纹、裂缝，甚至造成渗漏。

锅炉在使用过程中，因频繁的开炉停炉，焊接接头反复受到热胀冷缩的影响，极易产生疲劳破坏。

在有关资料及运行过程中发现该处焊缝易产生泄露。

因此该处焊接接头应具有相当好的综合机械性能，才能满足其恶劣的工作环境需要。

1.2 改进措施减少焊接线能量：线能量过大，会引起热影响区过热，使晶粒粗大，降低焊接接头的抗裂性能。

因此，在保证焊接质量的前提下，采用小电流快速焊接，本方案预采用氩弧焊，减少焊接线能量的输入，以改善热影响区的组织性能，提高焊接接头的抗裂性能。

消除间隙：焊接前进行预胀，消除管子与管板的间隙，增加焊缝的拘束度，提高焊缝的抗裂性能。

避免共振：在运输过程中尽量减轻车与锅炉的振动，避免共振现象出现共振极可能造成锅炉部分部件产生破坏.采用焊接工艺性更好的焊条，方案预使用焊丝型号为tig-j50，电流90a～130a，进一步提高焊接接头的综合机械性能。

锅炉管道焊接施工工艺

锅炉管道焊接施工工艺一、引言锅炉管道焊接施工工艺是指在锅炉制造和安装过程中，对管道进行焊接的具体操作方法和技术要求。

合理的焊接工艺可以确保管道的质量和安全性，提高锅炉的效率和可靠性。

二、焊接材料选择1. 管道材料的选择应符合设计要求和相关标准，一般常用的材料有碳钢、合金钢、不锈钢等。

2. 焊条的选择要根据材料的种类和焊接工艺进行合理搭配，确保焊接接头的强度和密封性。

三、焊接工艺流程1. 管道的准备工作：包括管道尺寸的测量、切割、倒角和清洁等。

2. 管道的对接：将两根管道对接在一起，要保证对接面的平整和紧密。

3. 焊接前的预热：对于厚壁管道或高合金材料，需要进行预热操作，以减少焊接应力和避免冷裂纹的产生。

4. 焊接操作：根据材料的类型和管道的要求选择合适的焊接方法，如手工电弧焊、气焊、埋弧焊等。

5. 焊后处理：包括焊缝的清理、除渣、修磨和防腐等工作，以确保焊接接头的质量和外观。

四、焊接质量控制1. 焊接操作人员应具备相应的焊接资质和经验，保证焊接质量。

2. 管道焊接接头应符合相关标准和设计要求，焊缝应均匀、平整且无裂纹。

3. 焊接过程中要注意控制焊接参数，如焊接电压、电流、焊接速度等，以确保焊接接头的强度和质量。

4. 对焊接接头进行无损检测，如超声波、射线或涡流检测，以确保焊接接头的质量和安全性。

五、常见问题及解决方法1. 焊接接头出现裂纹：可能是焊接过程中温度控制不当或焊接材料不合适，解决方法是加强焊接预热和控制焊接参数。

2. 焊接接头强度不够：可能是焊接操作不规范或焊接材料质量不过关，解决方法是加强焊接工艺控制和选用合适的焊接材料。

3. 焊接接头出现气孔：可能是焊接过程中有杂质或焊接电流不稳定，解决方法是提高焊接环境的清洁度和稳定焊接参数。

六、安全注意事项1. 焊接操作人员必须穿戴好防护设备，如焊接面罩、手套、防护服等。

2. 焊接作业区域应有良好的通风设施，避免焊接过程中产生有害气体。

3. 焊接操作人员应熟悉应急处理方法，如火灾、电击等事故的处理。

锅炉工程工艺管道焊接施工方案

锅炉工程工艺管道焊接施工方案一、施工前准备工作在进行锅炉工程工艺管道的焊接施工前，必须进行全面的施工前准备工作。

主要工作内容包括： - 制定焊接施工方案，明确施工流程和工艺参数。

- 对焊接人员进行专业培训，确保施工人员熟练掌握焊接技术。

- 确认焊接材料的质量和规格，保证焊接质量符合要求。

- 准备好所需的焊接设备和工具，确保施工现场安全无隐患。

二、焊接工艺流程1. 清洁工作在开始焊接前，必须对待焊接部位进行彻底清洁，去除油污、锈蚀和其他杂质，确保焊接部位的表面洁净。

2. 对接焊接对接焊接是最常用的焊接方法，对接部位两端的管道通过对接焊接工艺连接在一起。

在进行对接焊接时，需进行以下操作： - 将两端管道对齐，确保接口平整。

- 进行坡口制备，确保坡口尺寸和形状符合要求。

- 进行预热处理，保证焊接温度符合要求。

- 进行焊接，采用合适的焊接方法和工艺参数，确保焊接质量。

3. 焊缝处理焊接完成后，需对焊缝进行处理，消除焊接过程中产生的缺陷和气孔，提高焊接质量。

常见的焊缝处理方法包括打磨、打磨切割、气孔打磨等。

4. 后续处理焊接完成后，需进行焊缝的无损检测，确保焊接质量符合要求。

同时需要进行防腐处理和涂装，延长管道的使用寿命。

三、质量控制在整个焊接施工过程中，必须严格控制施工质量，确保焊接质量符合要求。

质量控制的主要内容包括： - 确保焊接人员具备专业技术，并对焊接过程进行监控。

- 定期对焊接设备和工具进行维护和检修，保证设备工作稳定。

- 进行焊接质量检测，并对不合格焊缝进行修补。

四、安全注意事项在进行锅炉工程工艺管道的焊接施工过程中，必须严格遵守相关安全规定，确保施工现场安全。

安全注意事项包括： - 戴防护装备，如焊接手套、焊接面罩等。

- 确保焊接现场通风良好，避免气体中毒。

- 确保焊接设备接地良好，避免电击事故。

五、总结锅炉工程工艺管道的焊接施工是一个复杂且关键的工艺环节，施工过程中必须严格遵守相关规定，确保焊接质量和施工安全。

锅炉压力管道焊接操作方法

锅炉压力管道焊接操作方法
锅炉压力管道的焊接操作方法如下：
1. 准备工作：确定焊接位置，清洁焊接表面，准备好焊接材料和工具；
2. 焊接材料选择：根据实际需要选择适当的焊接材料，如焊条、焊丝等；
3. 焊接设备设置：根据规定的工序，将相应的焊接设备设置好；
4. 焊接前准备工作：将焊条、焊丝进入炉体，烘烤处理或其他处理；
5. 焊接操作：根据焊接规程和操作规范执行焊接操作，焊接完成后及时清理焊渣，检查焊接质量；
6. 焊接温度控制：保证焊接过程中的温度控制在规定范围内，避免焊接变形等问题；
7. 焊接后处理：对焊接接头进行表面处理、检查焊缝质量，记录焊缝的位置、规格、质量等信息。

需要注意的是，锅炉压力管道的焊接操作必须遵循相关的安全规程和操作规范，保证操作人员的人身安全和焊接质量。

同时，焊接过程中必须严格控制焊接温度
和焊接速度，避免过度热或过度快的情况发生。

锅炉承压管道安装焊接实用工艺

锅炉承压管道焊接工艺1 范围本工艺适用于承压的以水为介质的固定式蒸汽锅炉及锅炉范围内承压管道手工焊接。

汽水两用锅炉除应符合本规程的规定外，还应符合《热水锅炉安全技术监察规程》的有关规定，其它行业的管道手工焊接，亦可参照本工艺执行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有文件的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB3323-87钢熔化焊对接接头射线照相和质量分级GB4842-95氩气GB5306-85特种作业人员安全技术考核管理规则GB11345钢焊缝手工超声波探伤方法和探伤结果分级GB50235-97工业金属管道工程施工及验收规范GB50236-98现场设备、工业管道焊接工程施工及验收规范GB/T985-88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T5117 —1995碳钢焊条GB/T5118 —1995低合金钢焊条GB/T8110 —1995气体保护焊用碳钢、低合金钢焊丝JB/T3223-96焊接材料质量官理规程锅炉压力容器压力管道焊工考试与管理规则（国质检锅[2002] 109 号）蒸汽锅炉安全技术监察规程（劳部发[1996] 276号）3 工艺流程方框图（见图1）4.1 施工准备图1工艺流程方框图4.9焊接4.10焊缝质量检验不合格合格4.11焊缝返修4.12焊后热处理4.2 焊接工艺评定4.7 焊接环境4.8坡口加工及焊件组对44 工艺过程4.1 了解并熟悉施工图，认真阅读审核设计技术文件所需执行的施工验收规范，根据工程项目涉及的钢种、规格、焊接方法编制焊接工艺评定计划。

4.2焊接工艺评定根据设计要求编制焊接工艺评定的方法和内容，并执行相关标准的规定。

4.3编制焊接施工方案以评定合格的焊接工艺为依据，编制焊接施工方案及焊接作业指导书，并制定出焊工培训考试计划。

管道焊接工艺

管道焊接工艺1. 管道焊接工艺简介管道焊接工艺是指将管道连接或修复的过程，通过焊接方法将两个或多个管道部件连接起来。

该工艺在多个行业中广泛应用，如建筑、石油和天然气、化工等。

本文将介绍管道焊接的一般工艺流程、常见焊接方法以及关键注意事项。

2. 管道焊接工艺流程管道焊接工艺的一般流程包括以下几个步骤：2.1 材料准备在进行管道焊接前，需要准备好相应的焊接材料。

这包括焊接电极、焊条、填充金属、气体保护剂等。

材料的选择应根据管道材质、工作环境和预期焊接效果进行。

2.2 管道准备在焊接前，需要对待焊接的管道进行准备工作。

这包括清洁管道表面，除去杂质、油脂和氧化物等物质。

管道的预处理有助于提高焊接质量和焊缝强度。

2.3 焊接参数设定根据管道材质、管道尺寸和焊接材料的特性，设定合适的焊接参数。

这些参数包括焊接电流、电压、电弧稳定性、气体保护流量等。

合理设定焊接参数有助于获得理想的焊缝质量。

2.4 焊接操作在进行焊接操作时，需要根据焊接方法选择合适的电弧传输方式。

常见的焊接方法包括手工电弧焊、气体保护焊（包括TIG焊接和MIG焊接）以及焊接割炬焊等。

操作时需控制电弧的稳定性和焊接速度，保持合适的焊接角度和焊缝形状。

2.5 焊后处理焊接完成后，需要对焊缝进行相应的后处理工作。

这包括焊缝清理、去渣、打磨和除去氧化物等。

焊后处理可以提高焊缝的表面质量和耐腐蚀性。

3. 常见管道焊接方法管道焊接工艺中常见的焊接方法包括以下几种：3.1 手工电弧焊手工电弧焊是最常见的管道焊接方法之一。

它使用直流或交流电源产生的电弧来熔化焊条，形成焊缝。

手工电弧焊具有成本低、操作简单等优点，适用于不同材料和管径的焊接。

3.2 气体保护焊气体保护焊是通过在焊接过程中提供保护气体，保护熔融金属和焊接区域不受空气氧化。

常见的气体保护焊包括TIG焊接和MIG焊接。

TIG焊接适用于高品质焊缝的要求，而MIG焊接适用于高效率和大量生产。

3.3 焊接割炬焊焊接割炬焊是一种常用的管道维修方法。

锅炉燃油管道焊接作业指导书

锅炉燃油管道焊接作业指导书1．目的为了使项目作业规范、符合程序、满足标准，确保施工安全、优质、准点完成，创国优金奖工程，编制本作业指导书。

2．适用范围本作业指导书适用于燃煤发电机组工程锅炉燃油管道焊接作业。

3．编制依据1)燃煤发电机组工程（B标段）燃油管道相关图纸2)《燃煤发电机组工程B标段施工组织设计》3)《燃煤发电机组工程B标段焊接专业施工组织设计》4)相关焊接工艺评定报告5)《焊接工艺评定规程》（DL/T868-2004）6)《特种设备焊接操作人员考核细则》（TSG Z6002-2010）7)《焊工技术考核规程》（DL/T679-2012）8)《火力发电厂焊接技术规程》（DL/T869-2012）9)《火力发电厂金属技术监督规程》（DL/T438-2009）10)《电力建设施工质量验收及评价规程》第7部分：焊接（DL/T5210.7-2010）11)《工程建设标准强制性条文》电力工程部分(2011版)12)《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1-2002）13)《建筑工程绿色施工评价标准》（GB/T50640-2010）14)集团绿色火电厂建设指导意见15)精细化管理资料汇编4．工程概况、特点及主要工程量4.1工程概况锅炉燃油管道是从油罐区接出，经厂区燃油管道送至锅炉房各个燃烧器油枪，系统进油压力为1.5MPa，系统最小进油量为7t/h，系统回油的压力为0.6MPa；主要包括轻油管道等。
