基本气制动管路图讲解(中国瑞立集团公司)

合集下载

汽车气制动管路系统

汽车气制动管路系统
品的使用寿命.
附失效产品图片
精品课件
附图一:失效总阀内部零件 :
精品课件
附图二:失效感载阀壳体 :
精品课件
四回路保护阀使用说明
精品课件
一、用途:
四回路保护阀用于多回路气制动系统中 ,当其中一条回路失效后,仍能保证其 它回路中有一定的安全制动气压,四个 出气口各自独立,可分别控制前、后轮 、挂车和辅助气路。
精品课件
相关产品使用说明
• 中国瑞立集团公司
精品课件
空气干燥器使用说明
精品课件
一、工作原理
空压机
通道 由于温度下降 ,会产生冷凝 水,冷凝水经 过通道到出口 的阀门处。
精品课件
•当空气流经颗粒干燥筒, 水份被脱掉并滞留在颗 粒干燥筒的上层。
干燥筒
打开单 向阀
四回路 保护阀
工作原理(续)
精品课件
通往挂车制 动控制气路
•后桥 继动

•前制动 分室
精品课件
•后制动 气室
“解除行车制动时
放掉总阀踏板,总阀21、22口 停止对继动阀控制口供气,制动 气室的气体通过与其连接的继动 阀排入大气。
•前桥继 动阀:起
到快放的 作用
后桥继动 阀:起到 快放的作

•前制动 分室
精品课件
•后制动 气室
“继动阀
精品课件
1口
•到总阀12腔 的行车制动Biblioteka 第II回路四、技术参数 :
1、工作介质:空气 2、工作压力:0.8Mpa 3、最大工作压力:1.2Mpa 4、工作温度:-40℃+80℃
本品为鼓膜式,能将气压力转 换为机械力,推动制动器,使汽 车前桥产生制动。
精品课件

气制动管路学习资料

气制动管路学习资料

动系统的制动过程和释放过 程中实现灵敏的随动控制
行车制动时
踩下总阀踏板,由总阀21、22
口出气分别到前、后桥到继动阀, 通过前、后制动气室对车轮实行 制动。
通往挂车制 动控制气路
•后桥
继动 阀
•前桥
继动阀
•后制动
气室
•前制动
分室
解除行车制动时
放掉总阀踏板,总阀21、22口
停止对继动阀控制口供气,制动 气室的气体通过与其连接的继动 阀排入大气。
失效总阀内部零件图:
失效感载阀壳体图:
三:空气处理单元(带四回路 空气干燥器)
1. 工作原理:(见附图)干燥器部分
(1):来自空压机的压缩空气经1口进入A腔,因 温度降低产生的冷凝水在排气阀门B聚集.空气 经过滤网C,环道D,干燥剂(分子筛)E时,水份被 吸附在干燥剂表面及颗粒缝隙间. (2):干燥后的空气经F腔,过斜孔G后一部分气体 经单向阀H后直接由22口输出到四回路保护阀; 另一部分气体经节流孔J作用于膜片K,使膜片K 向下拱起,气体经回流孔L到达22口.同时一部 分气体通过滤网M,打开阀门N,进入O腔.
一:空气干燥器工作原理
图一:
1. 工作原理:
a. 在输送过程中,由空压机输出的压缩空气经过 接口1进入A室。这时由于温度下降,会产生 冷凝水,冷凝水经过通道C到出口处f。 b. 过滤器i和环形室k流到颗粒干燥筒上端a。当 空气流经颗粒干燥筒b,水份被脱掉并滞留在 颗粒干燥筒的上层。干燥处理过的空气经过 单向阀门c、接口21和串联的刹车机构流进空 气贮存器。同时干燥的空气经过节流阀d和接 口22导向再生罐。
工作原理:干燥器部分
(3):在进气的过程中, 作用于膜片K处的一部分气 体经小孔P到达调压阀膜片腔Q作用于膜片R上. 当出气口22的气压达到干燥器的开启压力时,气 压克服弹簧S的力,打开阀门T,气体经小孔U(双 点划线表示),进入排气活塞W的上方,推动排气 活塞W打开排气阀门B. A腔的气体和冷凝水从排 气口3排出. (4):在排气的瞬间,由于斜孔G处的气压下降,单向 阀H关闭,22口气压就会反回来,通过回流孔L,节 流孔J来回冲干燥筒,附在干燥剂表面的水分和 杂质就会随同压缩空气从3口排出.在回流的同 时阀门N关闭,当膜片K上边的压力降到它的关 闭压力时,回流结束.

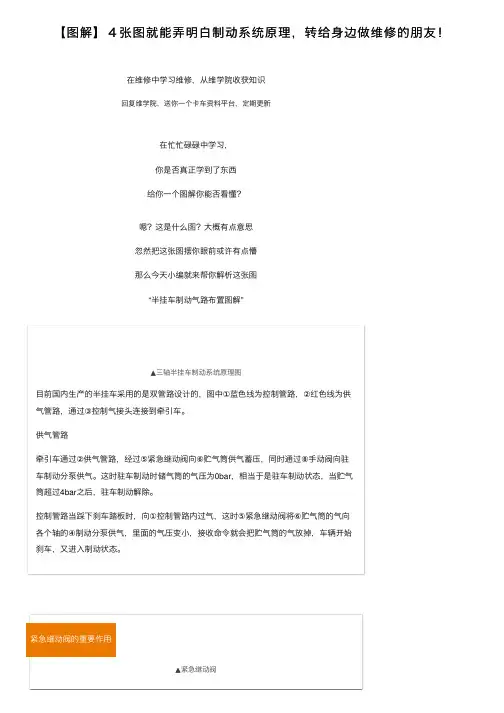

【图解】4张图就能弄明白制动系统原理,转给身边做维修的朋友!

【图解】4张图就能弄明白制动系统原理,转给身边做维修的朋友!

【图解】4张图就能弄明⽩制动系统原理,转给⾝边做维修的朋友!在维修中学习维修,从维学院收获知识回复维学院,送你⼀个卡车资料平台,定期更新在忙忙碌碌中学习,你是否真正学到了东西给你⼀个图解你能否看懂?嗯?这是什么图?⼤概有点意思忽然把这张图摆你眼前或许有点懵那么今天⼩编就来帮你解析这张图“半挂车制动⽓路布置图解”▲三轴半挂车制动系统原理图⽬前国内⽣产的半挂车采⽤的是双管路设计的,图中①蓝⾊线为控制管路,②红⾊线为供⽓管路,通过③控制⽓接头连接到牵引车。

供⽓管路牵引车通过②供⽓管路,经过⑤紧急继动阀向⑥贮⽓筒供⽓蓄压,同时通过⑧⼿动阀向驻车制动分泵供⽓。

这时驻车制动时储⽓筒的⽓压为0bar,相当于是驻车制动状态,当贮⽓筒超过4bar之后,驻车制动解除。

控制管路当踩下刹车踏板时,向①控制管路内过⽓,这时⑤紧急继动阀将⑥贮⽓筒的⽓向各个轴的④制动分泵供⽓,⾥⾯的⽓压变⼩,接收命令就会把贮⽓筒的⽓放掉,车辆开始刹车,⼜进⼊制动状态。

紧急继动阀的重要作⽤▲紧急继动阀紧急继动阀是整个挂车制动系统的核⼼部件,它同时兼容继动阀、分配阀、单向阀、快放阀多种功能,配置紧急继动阀的挂车,⼤⼤缩短挂车制动滞后时间。

其实紧急制动阀的功能不⽌这些,它有三⼤功能☟☟☟正常刹车中的⼯作制动状态▲正常刹车中的⼯作制动状态踩下制动踏板时,控制管路①向紧急继动阀⑤送⽓,紧急继动阀⑤控制⑥贮⽓筒给④制动分泵供⽓产⽣制动⼒;当松开制动踏板,紧急继动阀快速释放各分泵压缩空⽓,迅速解除制动状态。

充⽓过程中的反馈制动状态▲充⽓过程中的反馈制动状态挂车停放时间长,当刹车系统没有⽓压时,这时驻车制动系统(断⽓刹)起作⽤。

当牵引车通过②供⽓管路向挂车⑥贮⽓筒充⽓时,紧急继动阀这时处于安全制动状态。

安全状态下⑤紧急继动阀先将压缩空⽓送⼊各④制动分泵,当挂车⑥贮⽓筒⽓压上升⾄4.5bar之后,安全状态解除。

这⼀功能简称反馈制动功能,制动分泵在充⽓状态下产⽣制动⼒,是⼀项安全保护功能。

卡车制动气路图总结

卡车制动气路图总结

四、辅助制动
)辅助制动为发动机排气 制动。 使用时,踏下排气制动按钮 阀(按钮阀用于控制某一气 路气压的充放)。 下长坡时,一定要用排气制 动。 使用排气制动,可减少使用 行车制动的次数,减少轮胎 及车轮制动器的磨损与发热, 延长其寿命,降低油耗,提 高行车的安全性。
)发动机排气制动通过关闭汽车发动机排气管,使发动机内建立背压而作 为辅助制动的装置使用,让发动机吸收掉汽车的动能,以达到持续制动的目 的。
)压缩空气经过四回 路保护阀后一路不断地 向中、后制动储气筒供 气,同时为主制动阀供 中、后桥制动控制气压, 为主制动继动阀提供工 作气压。主制动阀工作 时,压缩空气流向继动 阀控制口,打开继动阀, 压缩空气经继动阀快速 地进入中、后桥制动分 室。继动阀的作用是快 充和快放,以缩短制动 反应时间,增强制动效 果。
注意:
( )、在制动灯熄灭后,可以操纵各助力系统(如离 合器助力器和副变速箱的换档等)。但在储气筒压力 达到 XM P(可在双针气压表上读得)之前,车辆还 没有完全达到适合于行使的状态。只有储气筒压力达 到 XM P之后,制动器才能达到所规定的制动性 能。
( )、当车辆停止时,必须拉上手制动! ( )、在起动发动机之前,必须将手制动阀手柄放在
卡车制动气路全解
卡车制动系统
1.前桥制动回路
)压缩空气经四回路保护 阀后一路不断地向前制 动储气筒充气,同时为 主制动阀提供前制动气 压。主制动阀工作时, 压缩空气将通向前桥制 动分室,使前轮产生制 动。
)前桥制动器改装盘式后,
为了调整前桥的制动压
力,增加了适配阀
(W G ı
æ ),
如下图:
2.中、后桥制动回路
制动位置,否则,制动系压力升高后,原有的驻车制 动作用将消除。

基本气制动管路图讲解共80页

基本气制动管路图讲解共80页

39、勿问成功的秘诀为何,且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔,思而不学则殆。——孔子
基本气制动管路图讲解
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌,集体的声音, 集体的 动作, 集体的 表情, 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律, 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该:活泼而守纪律,天 真而不 幼稚, 勇敢而 鲁莽, 倔强而 有原则 ,热情 而不冲 动,乐 观而不 盲目。 ——马 克思
谢谢!
36、自己的鞋子,自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexi拉罕·林肯

基本气制动管路图讲解(中国瑞立集团公司)

基本气制动管路图讲解(中国瑞立集团公司)
41
手阀使 用说明:
42
手阀附图:
22 21 11
43
一、作用:
用于操纵具有弹簧制动的牵引 车和挂车的紧急制动和停车制动, 并用来仅在牵引车停车制动的作用 下检查汽车列车的停坡能力,该阀 的控制手柄在行车位置停车位置之 间能自动回到行车位置,处于停车 位置能够锁止。
44
二、工作原理:
当手柄在0°-10°范围时, 进气阀门全打开,排气阀门B关 闭,附加阀的进气门关闭,气压 从11口进入,21、22口输出,整 个列车处于完全解除制动状态。
A腔
G
1口
H
A 22口
U
W
M
N
A-A
U T Q R S O L KJ P
25
空气处理单元的优点:
1四回路干燥器有原有干燥器和四回路功能 外,那有以下优点:
2.四回路干燥器取消了5L再生筒大大节约了 干燥器和四回路所占的空间;
3.四回路干燥器组成模块式供货减少采购部 件,减少装配工作量;
4.气制动管路好布置.
3、三级保养时,应将总成送修理厂,由专业 技工拆卸修理,并使用本公司提供的修理包, 进行更换损坏的零部件。
4、清洁装配件时,严禁使用矿物油或汽油长 时间浸泡,应使用中性清洁剂清洗。装配时, 运动表面使用锂基脂重新润滑。
53
差式继动阀使用说明:
54
差动式继动阀说明书
55
1、用途:
防止行车及停车制动系统同时操 作时,制动室中的力重叠,从而避 免机械传递元件超负荷,使弹簧 制动室迅速充、排气。
d. 装上一个加温器,防止活塞f被冻住, 从而可以避免工作故障发生
16
附图一:
17
2. 干燥器的优点:

制动管路图

制动管路图

1、车轮制动器;2、制动主缸;3、双活塞安全缸;4、辅助缸5、加力气室;6、控制阀;7、真空阀;8、单向阀;9、进气管液压管路和阀一。

液压管路由钢管和软管组成。

用来在主缸和每个车轮制动器之间传送有压力的制动液。

汽车上绝大部分制动管路用钢管,除了必须用软管的地方。

底盘和前轮之间与底盘和后轮之间,柔性管是必须的。

用在制动系统内的液压管路是涂有防锈涂层的双壁焊接钢管。

双壁的意思是管子由两根组成,一根在另一根的里面。

钢管的接缝是焊接的。

二。

阀。

有计量阀,比例阀,载荷传感比例阀,组合阀。

1。

计量阀,使的后鼓式制动器制动开始,前盘式制动器才工作。

位于通向制动器的管路里中。

由液压控制,是常闭的。

踩下制动板后,制动液先流到后制动器,当液压力足够开启计量阀时,使液压力传到前盘式制动器。

2。

比例阀,是前盘后鼓式车重要的零件,它装在到后鼓式制动器去的液压管路中。

作用是维持前后制动器管路压力之间的正常比例。

因此,提供平衡的车辆制动系统。

前轮需要高压力时,比例阀减少后鼓式制动器的压力。

强力制动时可以防止后轮抱死。

3。

组合阀,就是把上面的几中阀集中在一起液压感载比例阀及其感载控制机构1.螺塞2.阀门3.阀体4.活塞5.杠杆6.感载拉力弹簧7.摇臂8.后悬架横向稳定杆制动主缸制动主缸安装在发动机室的隔板上,是一个有驾驶员通过踏板操作的液压泵。

当踏板被踩下,主缸迫使有压力的制动液通过液压管路到四个车轮的每个制动器。

主缸的作用是将驾驶员踩在制动踏板上的压力传递到四个车轮的制动器以使汽车停车。

力的转变是机械力变为液压力在转变成机械力。

主缸利用的液体不可压缩原理和液压原理。

(关于这两个原理要是不懂的话发贴告诉我,我在补发上去。

)主缸的构造,主要是有储液罐和主缸体两部分。

储液罐是提供给主缸工作的制动液。

现今所有的储液罐都是分体设计的,即两个独立的活塞有两个独立的储液区域。

分体设计分别为前轮和后轮,或一个前轮和一个后轮的液压系统供液。

一防一个液压失效后影响另一个液压系统。

汽车气路原理图讲解

汽车气路原理图讲解

15、一年之计,莫如树谷;十年之计 ,莫如 树木; 终身之 计,莫 如树人 。2021 年6月下 午4时2 1分21. 6.1416:21June 14, 2021
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ,而提 出新的 问题, 却需要 有创造 性的想 像力, 而且标 志着科 学的真 正进步 。2021 年6月14 日星期 一4时2 1分40 秒16:21:4014 June 2021
13、He who seize the right moment, is the right man.谁把握机遇,谁就心想事成。21.6.1421.6.1 416:21:4016:21 :40Jun e 14, 2021
14、谁要是自己还没有发展培养和教 育好, 他就不 能发展 培养和 教育别 人。202 1年6月 14日星 期一下 午4时2 1分40 秒16:21:4021.6. 14
c. 从差式继动阀(12.1)1口的气体到达弹簧 制动缸的后腔;
d. 由于在气体作用下弹簧制动缸中的制动 弹簧被压回,推杆退回,解除驻车制动.
8.实行驻车制动时
a. 实行时,将操纵手阀的手柄放置驻车位置; b. 差式继动阀(12.1)42口中的气体经手阀出
气口2从排气口处排出; c. 弹簧制动缸前腔中的气体经继动阀的2口
A腔
G
1口
H
A 22口
U
W
M
N
A-A
U T Q R S O L KJ P
空气处理单元的优点:
1四回路干燥器有原有干燥器和四回路功能 外,那有以下优点:
2.四回路干燥器取消了5L再生筒大大节约了 干燥器和四回路所占的空间;

制动原理图

制动原理图
储 气 四回
前制动器 四通, 接辅助
储 气
ABS传 安装在
储 气 双检阀 干燥器
储 气
ECU
压力表
前继动阀 制动阀上腔 制动阀下腔
ABS传
(发动机) 空压机
再生筒
继动阀
前制动器
手控阀Biblioteka 行驶方向注:1、粗实线表示制动气路,其中粉红色线为前桥制动管路,红线为中后桥行 2、红色细实线表示空压机与储气筒的管路等,绿色表示双向检测阀与压力 3、虚线表示车架及车轮轮廓。
中桥制动器
后桥制动器
ABS传
继动阀
继动阀
继动阀
继动阀
ABS
ABS
中桥制动器
后桥制动器
ABS传
方向
管路,红线为中后桥行车制动管路,蓝线为驻车制动管路; 表示双向检测阀与压力表的管路;

汽车气路原理图讲解

汽车气路原理图讲解
a. 行车时,将操纵手阀的手柄放置行车位置 ;
b. 气体从手阀的进气口1经出气口2到达差 式继动阀(12.1)的42口;
c. 从差式继动阀(12.1)1口的气体到达弹簧 制动缸的后腔;
d. 由于在气体作用下弹簧制动缸中的制动 弹簧被压回,推杆退回,解除驻车制动.
8.实行驻车制动时
a. 实行时,将操纵手阀的手柄放置驻车位置; b. 差式继动阀(12.1)42口中的气体经手阀出
空气干燥器(16)上的干燥筒要定时更换 ,以免干燥效果不良。
一般以检查离干燥器最远的贮气筒是 否出现积水来及时更换干燥筒。
3.压缩气体经四回路(3)从四个口 向贮气筒及其它辅助气路供气
四回路保护阀的作用: a. 每个回路有开启压力,基本上开启顺序是21
口—22口—24口—23口,这样就使得在系统 气压达不到要求时,不能起步,保证车辆起 步行车安全;
气制动系统分析及主 要气阀工作原理
气管路布置图
1.气体是由空压机(1)压缩提供,通 过管路到达空气干燥器(16)
注意: a. 空压机与干燥器之间的连接要金属管
并保持5m以上,防止因气体温度过高使 干燥器中的橡胶件早期失效. b. 特别要避免空压机的窜油,空压机窜油 会导致干燥器失效或干燥效果不良。
A腔
G
1口
H
A 22口
U
W
M
N
A-A
U T Q R S O L KJ P
空气处理单元的优点:
1四回路干燥器有原有干燥器和四回路功能 外,那有以下优点:
2.四回路干燥器取消了5L再生筒大大节约了 干燥器和四回路所占的空间;
(4):在排气的瞬间,由于斜孔G处的气压下降,单向 阀H关闭,22口气压就会反回来,通过回流孔L,节 流孔J来回冲干燥筒,附在干燥剂表面的水分和杂 质就会随同压缩空气从3口排出.在回流的同时 阀门N关闭,当膜片K上边的压力降到它的关闭 压力时,回流结束.

汽车气制动管路系统课件 (一)

汽车气制动管路系统课件 (一)

汽车气制动管路系统课件 (一)
汽车气制动管路系统是汽车制动系统中非常重要的一部分,它能够保证汽车在行驶过程中出现紧急情况时能够快速停车,避免安全事故的发生。

下面,就让我们来详细了解一下汽车气制动管路系统课件。

一、汽车气制动管路系统原理
汽车气制动管路系统是基于气压原理来设计的。

当我们踩下制动踏板时,压力被转换为气压信号传送至主气缸,主气缸将气压信号通过制动管路传递至制动鼓或制动盘,以实现制动作用。

二、汽车气制动管路系统的构成
1.主气缸:主气缸是制动踏板与制动管路的连接部分。

主气缸通过气压原理将制动信号传递至制动器。

2.制动管路:制动管路由气管、接头和气管支架等部件组成,负责将主气缸传来的气压信号传递至制动器。

3.制动器:制动器主要由制动鼓、制动盘、制动钳、制动片等部件组成,负责制动车轮。

4.气路接头:气路接头主要用来连接气路管路各个部件之间的连接,保证信号传递的畅通。

5.制动灯:在制动时,制动灯会发出红色警示灯,提醒后车注意。

三、汽车气制动管路系统检查
汽车气制动管路系统是汽车行驶中不可或缺的部件,因此必须定期检
查其是否正常工作。

检查的方法主要有以下几点:
1.检查制动液油位和质量,保证不低于规定标准。

2.检查制动管路是否破损、漏气等情况。

3.检查制动盘和制动鼓是否磨损,避免制动失灵。

四、总结
综上所述,汽车气制动管路系统是汽车制动系统中非常重要的一部分,它能够保证汽车在行驶过程中出现紧急情况时能够快速停车,避免安
全事故的发生。

在使用过程中,我们需要遵循相关安全规定,以避免
因疏漏而造成不必要的损失。

制动系统图解

制动系统图解

中心拨片
隔膜板Ⅰ
隔膜座
密封圈
叉头
复位弹簧
壳装配
部件 前壳、后壳
隔膜 隔膜板 输入杆 输出杆 单向阀 复位弹簧 输入杆弹簧 提升阀弹簧 阀体
栓 控制活塞 过滤式消音器 后密封圈 提升阀
输出杆
阀体
输入杆装配
功能 形成气室,结构支撑 形成气室 形成活塞区域 传导施加的作用力 把输出力施加到主汽缸上 用较小的真空损失来保持助力器中的真空度 提供作用力使助力器回位 确定阀值负载和开启真空阀 支持真空阀密封 转移作用力形成真空室和通行途径 保留阀限制阀移动 给阀提供反馈并开关阀门 移除污染物,消除噪音 形成真空室 形成真空阀
1.制动系统管路总成
前卡钳 RH
柴油发动机 汽油发动机
进口增多
真空泵
后卡钳 RH
鼓式制动器 RH
前闸
助力 主汽缸
促动
ABS
控制系统
停车制动器
前卡钳 LH
调节阀 * 只为非ABS
后卡钳 LH
DIH RH
尾制动系 统
DIH LH 鼓式制动器 LH
1
2. 制动系统介绍
制动主缸
把机械能转变成液压并把液压通 过制动器管路传到机座制动器。
功能 装有压力达350bar的高压液体 如果发生系统失效时能够经受住2500 lbs轴向力 经受住1,500,000 次循环,在 80% 敲击有一个最大 10%永久硬化 当受压向汽缸下方移动时,建立压力 当作主、辅电路的分开密封。防止内部泄露或者液体从一个电路中流 到另一去。 防止空气在OEM排空和充填过程中进入汽缸。防止外部流体从主电路周 围电路腔室中泄露。
4. M/CYL 部件及功能
储蓄室盖装配

制动气路图

制动气路图

压力控制器B21:反馈停放制动状况
司机室表软管B16:方便接管
塞门B02: 本车风源隔离
塞门B05: 本车制动系统风源隔离
测试接口B22: 调整压力开关B00.B21的设定值
制动风缸B04: 储存压缩空气和稳定相关管路压力
止回阀B03: 总风丧失时确保制动风缸有足够的压缩空气进行紧急制动
缩堵B10: 确保停放因大泄漏等原因意外作用时压力控制器B00.B21能动作
双针压力表B14: 用于显示总风和Tc车第一转向架制动缸的压力
管路过滤器B01: 用于进一步提高后续管路的供风品质
脉冲阀B19: 用于控制系统停放制动功能的施加和缓解
梭阀B20: 为了防止带停放功能的单元制动器发生过制动现象
带电接点的塞门B09: 用于某转向架制动管路气体严重泄漏时切除其气制动功能,同时以电信号形式反馈给列车控制系统
升弓操作装置包括
截断塞门(U01): 升弓系统总风切除
单向阀U04: 只允许气体按规定的方向流动,反向禁止
电磁阀(U03):电动控制受电弓风源的通断
空气软管(U08):方便接管
转换塞门U09:用于系统无电时转换升弓气路,同时将其状态以电信号形式反馈给列车控制系统
升弓风缸U11:储存压缩空气和稳定相关管路压力
压力表(U13):显示升弓管系的压力
脚踏泵(U05):如果升弓风缸没有足够的压力空气,可以通过人工操作脚踏泵打风来操作受电弓。

气制动管路产品详述

气制动管路产品详述

总阀使用说明:
一、用 途:
• 用于行车制动。在双管路制动 系统的制动过程和释放过程中实 现灵敏的随动控制。
二、工作原理: 行车制动,踏板踩下时。
滚轮 顶杆在滚轮的作 用下向下移动
打开11、12腔 阀门口,同时也 关闭排气阀门
工作原理(续)
解除行车制动, 放松踏板。
关闭11、12腔 阀门口,同时打 开排气阀门,控 制回气体路由排 气口排气入大气
从22口出来-到贮气筒-再到总阀 12腔的行车制动第II回路;
从储气筒二出来 的气体还供给前桥
制动用继动阀
从23口出来到贮气筒-倒单向阀 -再到手阀的停车制动回路;
从储气筒三出来 的气体还供给带节
流挂车阀
同时,气体还供 给停车与应急制动
差动式继动阀
从24口出来的辅助制动(排气阀) 及辅助用气回路(离合器等);
出现积水来及时更换干燥筒。
空气干燥器的功能: 过滤气体中的杂质 吸收气体中的水份 调节制动系统中的压力 (6.8bar~8.1bar可调) 低温环境下可加热防冻 压力过载保护(1.3MPA)
再生储气罐用于反冲 干燥筒内分子筛的水分, 使分子筛再生。
手动放水阀主要是排出储气筒
内凝聚的水、杂质等,从而能降 低储气筒内压缩空气的湿度,提 高气制动系统中各元件的寿命和 性能
气体是由空压机压缩提供, 通过管路到达空气干燥器
注意:
空压机与干燥器之间的连接 要金属管并保持5m以上,防止 因气体温度过高使干燥器中的 橡胶件早期失效. 特别要避免空压机的窜油,空 压机窜油会导致干燥器失效或 干燥效果不良。
干燥筒要定时更换,以免干燥效果不良。 一般以检查离干燥器最远的贮气筒是否
隔膜
•当整个系统中的压力升 高到关闭值时, 关闭压通 过斜孔进入橙色室,作 用于弹簧隔膜,
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

四、技术参数:
1、工作介质:空气 2、工作压力:0.8Mpa 3、最大工作压力:1.2Mpa 4、工作温度:-40℃+80℃
五、注意事项:
1、产品接气口处箭头标识,安装时 按箭头方向接气管,切不可错装, 否则会出现漏气现象。 2、阀门漏气多数是由于阀门橡胶表 面有沙粒、铁锈等脏物之故,应拆 下用酒精清洗,严禁用矿物油(如 柴油、汽油等)清洗。
a.
五、常见故障及排除方法:
a.
b. c.
通气即漏。(新阀),其主要原因是管路接 错或接头漏气;(旧阀)其主要原因是密封 元件损坏。排除方法:〈1〉按管路图连接导 气管。〈2〉检查接头是否拧紧或损坏。〈3〉 更换密封元件。 刹车太快或太慢。其主要原因是上活塞中的 橡胶弹簧损坏。排除方法:更换橡胶弹簧。 排气太慢。其主要原因是密封元件与其配合 元件摩擦力太大或排气口有杂物。排除方法: 〈1〉在配合元件的表面涂抹润滑脂:〈2〉 选择合理的密封元件。〈3〉检查排气口。
空气处理单元回流排气效果图:
四回路保护阀使用说明
一、用途:
四回路保护阀用于多回路气制 动系统中,当其中一条回路失效后, 仍能保证其它回路中有一定的安全 制动气压,四个出气口各自独立, 可分别控制前、后轮、挂车和辅助 气路。
二、附图
三、工作原理:
压缩空气进气口1进入A室,通 过推盘a,传动环c顶起膜片d,使阀 门b的阀口打开。气压经B腔由出气 口21、23输出。同时,B腔气压又进 入D腔,经单向阀g进入F腔,同理, 气压将膜片顶起,打开阀口,进入E 腔,从出气口22、24口输出。如有 一回路失效,失效回路在弹簧e的作 用下将阀门b关闭,保证其它回路仍 有一定的安全制动气压。
二、工作原理:
当手柄在0°-10°范围时, 进气阀门全打开,排气阀门B关 闭,附加阀的进气门关闭,气压 从11口进入,21、22口输出,整 个列车处于完全解除制动状态。
二、工作原理(续一): 当手柄在10°-55°时,在平衡活 塞b和平衡弹簧g的作用下,输出气 压P21、P22随手柄转角的增加而呈 线性下降至零,当手柄的紧急制动 止推点时,整个列车处于全制动状 态。
8.实行驻车制动时
a. b. c.
d.
实行时,将操纵手阀的手柄放置驻车位置; 差式继动阀(12.1)42口中的气体经手阀出 气口2从排气口处排出; 弹簧制动缸前腔中的气体经继动阀的2口 从继动阀的排气口处排出; 由于弹簧制动缸前腔中的气体排空, 推杆 在弹簧力释放作用下, 实行驻车制动.
.
以下是主要气阀的工作原理
工作原理(续):
c. 当整个系统中的压力升高到关闭值时,
关闭压通过斜孔x进入D室,作用于弹簧 隔膜m,当压力超过弹簧力时,进口n打 开,活塞e和出口阀f受压而开启。由空 压机输入的空气经过接口1,通道C和排 泄口3流出干燥器,同时生再罐里的气压 反冲干燥剂带走水和杂物,从排泄口3排 出. d. 装上一个加温器,防止活塞f被冻住, 从而可以避免工作故障发生
总阀使用说明:
总阀附图:
一、用 途:

用于行车制动。在双管路制动 系统的制动过程和释放过程中实 现灵敏的随动控制。
二、工作原理:
a. 踏板没有踩下时(汽车正常行使中),
由于上下腔的阀门5没有打开,所以21, 22口没有气体输出。 b. 踏板踩下时(要制动时),顶杆2在滚 轮1的作用下向下移动,通过作用橡胶 弹簧3使上活塞4打开阀门5,几乎同时 打开下阀门。 c. 与此同时上下两阀门也关闭了排气口。
工作原理(续):
d. 这时从11,12进气口输入的气体进入A,
B腔,然后从21,22口输 出,并且随阀口开度的增加输出压力也 随之增加。
e. 解除制动时(踏板松开),上下活塞,上下腔
阀门分别在弹簧的作用下复位,随之关 闭进气口,打开排气口,阀中的多余气体 从3口排出.
四、注意事项:
产品在安装时必须按三、管路图的接法安装 气管,切不可错接;否则会出现漏气现象。 b. 管路必须清理干净后,方可安装制动总阀, 否则影响使用效果各使用寿命。 c. 三级保养时,应将总成送修理厂,由专业技 工进行拆卸修理,并使用本厂企业提供的修 理包,更换损伤损坏的零部件。 d. 清洗装配件时,严禁使用矿物油或使用汽油 长时间浸泡,请使用中性清洗剂清洗,装配 时,运动表面使用锂基脂除方法:重新润滑。
向总阀上下腔进气口供气; 向继动阀进气口供 气; 向手阀进气口供气; 向离合器、排气阀进气口供气
6.行车制动时(踩总阀(13)时)
a. 先是总阀(13)12口出气到继动
阀(12.2)控制口,继动阀(12.2)2 口出气到弹簧制动缸前腔实行 后桥制动; b. 同时总阀(13) 22口出气到前分 室(11)实行前桥制动;
2.压缩气体经空气干燥器(16) 处理 后输出清洁气体到达四回路保护 阀(3)
空气干燥器(16)的功能: a. 过滤气体中的杂质 b. 吸收气体中的水份 c. 调节制动系统中的压力
(6.8bar~8.1bar可调) d. 低温环境下可加热防冻 e. 压力过载保护(1.3MPA)
空气干燥器(16)注意事项:
6.解除行车制动时(放开总阀时)
a. 继动阀控制口的气体经总阀12口从
总阀排气口处排出,弹簧制动缸前腔 中的气体从继动阀的排气口处排出, 后桥解除制动.
b. 同时前分室的气体经总阀22口从总
阀排气口处排出,前桥解除制动.
7.解除驻车制动时
a. b.
c. d.
行车时,将操纵手阀的手柄放置行车位置; 气体从手阀的进气口1经出气口2到达差 式继动阀(12.1)的42口; 从差式继动阀(12.1)1口的气体到达弹簧 制动缸的后腔; 由于在气体作用下弹簧制动缸中的制动 弹簧被压回,推杆退回,解除驻车制动.
二、工作原理(续二):

当手柄越过止推点达到停车制动锁止 位置时,手柄锁死,整个列车处于全制 动状态,此时进气门关闭,排气门打开。 当手柄达到检查位置时,附加阀们进气 阀C打开。解除了挂车制动作用,这时可 检查列车是否可以在牵引车的停车制动 作用下具有停坡能力,放松手柄时,又 自动回到停车制动锁止位置。
工作原理:干燥器部分
(3):在进气的过程中, 作用于膜片K处的一部分气 体经小孔P到达调压阀膜片腔Q作用于膜片R上. 当出气口22的气压达到干燥器的开启压力时,气 压克服弹簧S的力,打开阀门T,气体经小孔U(双 点划线表示),进入排气活塞W的上方,推动排气 活塞W打开排气阀门B. A腔的气体和冷凝水从排 气口3排出. (4):在排气的瞬间,由于斜孔G处的气压下降,单向 阀H关闭,22口气压就会反回来,通过回流孔L,节 流孔J来回冲干燥筒,附在干燥剂表面的水分和 杂质就会随同压缩空气从3口排出.在回流的同 时阀门N关闭,当膜片K上边的压力降到它的关 闭压力时,回流结束.
一:空气干燥器工作原理
1. 工作原理:
a. 在输送过程中,由空压机输出的压缩空气经过
接口1进入A室。这时由于温度下降,会产生 冷凝水,冷凝水经过通道C到出口处f。 b. 过滤器i和环形室k流到颗粒干燥筒上端a。当 空气流经颗粒干燥筒b,水份被脱掉并滞留在 颗粒干燥筒的上层。干燥处理过的空气经过 单向阀门c、接口21和串联的刹车机构流进空 气贮存器。同时干燥的空气经过节流阀d和接 口22导向再生罐。
附图
E D
F腔
A - A
A腔
C
A腔
G
1口
H
G
A A
22口 22口
U T
U W H B
排气口3
M N O L K J P
Q R S
空气处理单元的优点:
1四回路干燥器有原有干燥器和四回路功能
外,那有以下优点: 2.四回路干燥器取消了5L再生筒大大节约了 干燥器和四回路所占的空间; 3.四回路干燥器组成模块式供货减少采购部 件,减少装配工作量; 4.气制动管路好布置.
差式继动阀使用说明:
差动式继动阀说明书
1、用途:
防止行车及停车制动系统同时操 作时,制动室中的力重叠,从而避 免机械传递元件超负荷,使弹簧 制动室迅速充、排气。
1、工作原理:
行车时,和手动阀相接的42口不断 向A腔供气,活塞a和活塞b受压向 下关闭排气阀门e,并推动阀芯c向 下,打开进气阀门d.这样,通过1口 从贮气筒来的压缩气体经2口输到 制动室中,从而解除制动。
二、技术参数:
1、工作介质:空气
2、工作压力:0.8Mpa 3、工作温度:-40℃+80℃
4、1口进气口(接贮气罐)、2口出气口
(接制动气室)、 4口控制口(接制动阀)、3口排气口
三、注意事项:
1、产口在安装时不能反接或错接,否则会出
现漏气现象。 2、安装前管路必须清洁干净,否则会影响产 品的使用寿命。 3、三级保养时,应将总成送修理厂,由专业 技工拆卸修理,并使用本公司提供的修理包, 进行更换损坏的零部件。 4、清洁装配件时,严禁使用矿物油或汽油长 时间浸泡,应使用中性清洁剂清洗。装配时, 运动表面使用锂基脂重新润滑。
六、技术参数:
a. 工作介质:空气
b. 工作压力:800Kpa c. 最大工作压力:1000Kpa d. 工作温度:-40°C~+80°C
手阀使 用说明:
手阀附图:
22 21 11
一、作用:
用于操纵具有弹簧制动的牵引 车和挂车的紧急制动和停车制动, 并用来仅在牵引车停车制动的作用 下检查汽车列车的停坡能力,该阀 的控制手柄在行车位置停车位置之 间能自动回到行车位置,处于停车 位置能够锁止。

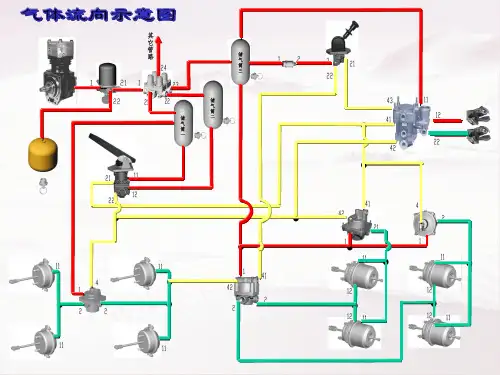

4.从四回路出来形成四个回路:
a. b. c. d.
从21口出来-到贮气筒-再到总阀上腔的行 车制动第I回路; 从22口出来-到贮气筒-再到总阀下腔的行 车制动第II回路; 从23口出来到贮气筒-再到手阀的停车制动 回路; 从24口出来的辅助制动(排气阀)及辅助用 气回路(离合器等);
