LED显示屏制作教程
最新最全面的LED显示屏制作方法
什么是LED显示屏
LED显示屏（LED panel）：LED就是light emitting diode，发光二极管的英文缩写，简称LED。它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
led显示屏简
LED显示屏超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强.
静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.
自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最佳播放效果.
全面采用进口大规模集成电路,可靠性大大提高,便于调试维护.
全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素筒可采用P10mm、P16mm等多种规格.
先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，
超高亮纯色象素
影像画面清晰、无抖动和重影，杜绝失真
视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制.LED 的色彩与工艺
制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED 所发出光的波长，也就是光谱或颜色。历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
led显示屏制作方法
led显示屏制作方法
LED显示屏制作方法
LED显示屏是一种广泛应用的显示设备，其高亮度、低功耗和长
寿命的特点使其在各个领域得到广泛应用，包括室内和室外广告牌、
大屏幕电视、舞台背景灯光等。本文将介绍LED显示屏的制作方法，
希望能为读者提供一些参考和指导。
一、选购LED显示屏原材料
制作LED显示屏的第一步是选购所需的原材料。主要的材料包括LED芯片、PCB板、驱动芯片、电源、电阻、电容等。LED芯片是显示
屏的核心部件，要选择质量可靠的品牌，确保亮度稳定、寿命长。PCB
板质量也很关键，要选择高质量的板材，以确保信号传输和电子元件
的连接稳定。
二、设计和制作显示屏电路原理图
在选购原材料后，需要根据所需尺寸和功能设计显示屏的电路原
理图。这需要具备一定的电子设计和电路原理知识。在设计电路原理
图时，需要考虑到电路的稳定性、功耗和信号传输等因素。
三、打样和制作PCB板
设计好电路原理图后，可以进行打样和制作PCB板的工作。首先，需要根据电路原理图制作铜网，在铜网上进行曝光和化学腐蚀等过程，制作出所需的电路图形。然后，将所需的元件焊接到PCB板上，确保
连接稳定可靠。
四、组装和焊接LED芯片
完成PCB板的制作后，需要进行LED芯片的组装和焊接。首先，
将选购的LED芯片安装到PCB板上，并使用焊接工具将其焊接固定。
在焊接时，需要注意焊接温度和时间，确保焊点牢固。
五、连接和测试电路
组装和焊接LED芯片后，需要进行电路连接和测试。将驱动芯片、电源、电阻、电容等连接到PCB板上，确保电路连接正确。然后，使
用测试仪器检测LED显示屏的亮度、颜色、信号传输等功能是否正常。
LED显示屏制作教程
LED显示屏制作教程
一、下料：
1、根据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。用卷尺勾住板子边缘（如图1）,测量出的尺寸为显示屏的长度。
1单元板摆放整齐，卷尺勾住单元板的边2、量出的实际尺寸减去1-2亳米作为下料尺寸（如图2）。
2实际长度191.3厘米，下料尺寸为19L2厘米
3、竖向摆放单元板，测量出的尺寸是单元板的宽度（如图3）。注意单元板上箭头方向要一致。
图3
二、组装：
4、下好料后，先用电钻打眼，然后用自攻钉或者抑钉将外框组装好。注意固定孔要打在塑料拐角跟型材接触的地方（如图4）。
图4
5、框子组装好后，将单元板上横向、竖向箭头各按照同一个方向摆放整齐（注意箭头一定要完全一致）。把固定用的铜柱或者磁铁拧到单元板最两边的螺丝上（如图5）。
图5
6、将横向的单元板用排线连到一起，注意排线不要翻转，不能插错（如图6）。两头的板子靠边的一侧空出不用安装排线。
图6
7、连接电源线。红正黑负，单元板上VCC为正，GND为负。一定要仔细检查正负不能接反，否则会烧坏单元板或者其他部件。一般三到四块板子为一组并联接到一起，引出正
负两个接头，往开关电源的相应输出端接（如图7）,具体接法后面有详细说明。
图7
8、固定扁铁。单元板拧上磁铁后，根据框体的相应宽度截好所要用的扁铁。将扁快用自攻钉或者钏钉固定到框体上（如图8,图9）。注意刚才磁铁拧在单元板最边上的螺丝上, 是为了两块单元板用一根扁铁（如图10）。一般应先将一侧的扁铁都打眼固定好后，再打另一侧的眼，打眼时要将框体往一起挤，这样做出来的框体不会走形。
2024年LED显示屏培训教程目录
LED显示屏培训教程目录
一、引言
1.1LED显示屏概述
1.2LED显示屏发展历程
1.3LED显示屏行业现状与趋势
1.4LED显示屏培训教程目的与意义
二、LED显示屏基础知识
2.1LED显示屏分类
2.2LED显示屏结构组成
2.3LED显示屏工作原理
2.4LED显示屏性能参数
2.5LED显示屏应用领域
三、LED显示屏设计与选型
3.1LED显示屏设计原则
3.2LED显示屏选型依据
3.3LED显示屏安装方式
3.4LED显示屏控制系统
3.5LED显示屏信号处理与传输
四、LED显示屏安装与调试
4.1LED显示屏安装前期准备
4.2LED显示屏安装步骤
4.3LED显示屏调试方法
4.4LED显示屏故障排除
4.5LED显示屏维护与保养
五、LED显示屏编程与控制
5.1LED显示屏编程基础
5.2LED显示屏控制软件操作
5.3LED显示屏节目制作与编辑
5.4LED显示屏节目播放与调整
5.5LED显示屏网络控制与远程管理
六、LED显示屏应用案例分析
6.1商业广告领域
6.2交通诱导领域
6.3体育场馆领域
6.4文化演出领域
6.5会议展览领域
七、LED显示屏市场与营销
7.1LED显示屏市场分析
7.2LED显示屏营销策略
7.3LED显示屏售后服务
7.4LED显示屏行业竞争与合作
7.5LED显示屏产业发展趋势
八、LED显示屏政策法规与标准
8.1LED显示屏相关政策法规8.2LED显示屏行业标准
8.3LED显示屏行业认证
8.4LED显示屏知识产权保护8.5LED显示屏行业自律与监管
九、LED显示屏行业前景与挑战
9.1LED显示屏行业前景展望
LED电子显示屏制作原理与教程
LED电子显示屏制作原理与教程
LED电子显示屏制作原理与教程
一、LED产品进展历史3
二、LED显示屏市场应用领域3
三、LED显示屏的基本构成4
四、LED显示屏通常常见的几种分类： 5
五、LED显示屏的选择时考虑因素6
六、LED显示屏系统要求与安装7
七、LED全彩屏系统8
八、全彩LED大屏幕5大性能优势：11
九、常见提高全彩屏像素操纵技术对比16
十、大屏幕售后服务16
十一、05年LED大屏幕市场定位17
十二、大屏幕产品资料的参数18
一、LED产品进展历
LED显示设备从1923年，罗塞夫(lossen．o．w)在研究半导体sic时有杂质的p-n结中有光发射，研制出了发光二极管(led：light emitting diode)，一直不受重视。随着电子工业的快速进展，在60年代，显示技术得到迅速进展，人们研究出pdp激光显示等离子显示板、LED 液晶显示器、发光二极管led、等多种显示技术。由于半导体的制作与加工工艺逐步成熟与完善，发光二极管已日趋在固体显示器中占主导地位。LED之因此受到广泛重视并得到迅速进展，是由于它本身有很多优点。比如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳固，其进展前景极为广阔。目前正朝着更高亮度、更高耐气候性与发光密度、发光均匀性、全色化进展。随着进展人们需要—种大屏幕的显示设备，因此有了投影仪，但是其亮度无法在自然光下使用，因此出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。
LED大屏幕的进展呈现如下几个进展阶段：
LED显示屏培训教程完结
LED显示屏培训教程完结
第一部分：LED显示屏基本原理（200字）
LED显示屏是由许多小的发光二极管（LED）组成的，它们可以通过
不同的颜色和亮度来显示图像和视频。这些LED通过电流控制来发光，因
此可以实现高亮度、高对比度的显示效果。了解LED的基本原理，对于了
解它的工作原理和调试时的问题排查非常重要。
第二部分：LED显示屏的安装和调试（500字）
1.结构组装：首先，根据实际尺寸和布局要求，选择合适的LED模组，按照拼接布局将其安装在支架上。确保所有模组安装稳固、平整。
2.电气连接：将LED模组的控制卡和电源与主控制系统连接。确保连
接正确，避免接触不良或短路。
3.控制设置：连接电源后，通过控制系统设置LED显示屏的参数，如
分辨率、亮度、对比度等。确保显示效果符合需求。
4.调试检测：通过向LED显示屏发送测试信号或者播放视频等内容，
检测显示效果是否正常。如果出现问题，需要逐步排查，找出故障原因并
进行修复。
第三部分：LED显示屏的维护保养（500字）
1.清洁维护：定期对LED显示屏进行清洁，避免灰尘和污垢堆积影响
显示效果。使用专业的清洁布和清洁液进行清洁。
2.电气检测：定期检查电源、控制系统等电气部分的连接和工作状态，确保正常运转。
3.防静电处理：LED显示屏易受静电损害，应建立良好的防静电工作机制，使用防静电设备和静电消除器材。
4.环境保护：保持LED显示屏周围环境整洁，避免湿度过高、灰尘过多等情况。避免日晒雨淋和强酸碱等物质的侵蚀。
总结：
通过本教程的学习，您可以了解到LED显示屏的基本原理、安装和调试、维护保养等内容。LED显示屏在各种场所都有广泛的应用，如广告、舞台、商场等。了解LED显示屏的基本知识，对于正确使用和维护保养LED显示屏非常重要。希望本教程对您有所帮助！
led显示屏制作方法2篇
led显示屏制作方法2篇
篇一：基于PCB板的LED显示屏制作方法
LED显示屏现在广泛应用于室内、室外以及建筑等领域，成为重要的信息传播媒介。基于PCB板的LED显示屏是其中一种常见的制作方式，下面介绍其制作方法。
材料准备：
PCB板、LED灯珠、电阻、电容、驱动芯片、连接线、电源
步骤：
1. 制作电路板：按设计图纸在PCB板上刻画电路图案，将电阻、电容等元器件焊接在电路板上。
2. 安装LED灯珠：在电路板上预留LED灯珠插孔（通常为正负两个孔），用烙铁焊接LED灯珠。
3. 连接驱动芯片：将LED屏幕的驱动芯片连接至电路板上，需要注意线路的正确连接。
4. 安装电源：将电源连接到电路板上适配器的接口，接通电源，并对LED显示屏进行亮灯测试。
5. 安装外壳：使用适当的材料将LED显示屏外壳制作出来，并将PCB板和驱动板安装到壳体内，完善显示屏的外观。
制作基于PCB板的LED显示屏需要具备电子电路基础知识和焊接技巧，同时需要注意驱动芯片和LED灯珠的选型和连线方法，否则可能会影响屏幕的亮度和稳定性。
篇二：基于灯珠组装的LED显示屏制作方法
除了基于PCB板的制作方式，LED显示屏也可以采取灯珠
组装的方式进行制作，下面介绍其制作方法。
材料准备：
LED灯珠、电源、线路板、钳子、连接线
步骤：
1. 准备电源：选择合适的电源，注意电压、电流的匹配。
2. 制作线路板：根据需要，制作相应长度和形状的线路板，用钳子将板子切断，使之符合需要的大小。
3. 安装LED灯珠：将LED灯珠粘贴在线路板上，并使用钳子将灯珠连接好。
LED显示屏制作流程
将本人在LED显示屏生产车间所了解到的工艺生产流程分享给大家，以供相互沟通学习。有什么不对的地方，同行朋友多多指点。
1．插灯
把不同颜色的二极管灯插入PCB板孔中，构成像素点。常说的像素间距就是二个灯之间的距离，分辨率就是单位面积内灯的数量。二极管主要有士兰，大连路美，美国cree，光磊，AXT，AOC；发光结片标准规格一般R是12mell,G和B是14mell.
注意：a.灯的方向，正负极不要插反 b.不要少植，错植 c.查看二极管本身有无问题 d.QC 检测
2．焊锡
a.机器过锡
b.检看是否有掉灯的
c.是否有虚焊的
d.切角
e.中间个别个打倒（便于后边焊接驱动板）
3A.塑料框架的安装
a. 剪板
b.将做好的灯板与框架套牢
c.打好螺丝
注意：方向，数量
3B.驱动板
a. SMT贴片
b.驱动排线接头
c.电源接触头的焊接
d.电容的焊接
e.V线与U线的焊接
驱动芯片有日本东芝TB62726，台湾MBI5026，MBI5024，国内的595，8310，14953等4．灯板与驱动板的焊接
a.将驱动板插入灯板中
b.用锡丝焊好
c.QC检测
5．校板
a.用挡板排齐灯
b.用灯罩固定好
c.QC检测，取下罩子
6．检测
a.接入排线检看是否有不亮的灯
b.用万能表测出原因，解决
注意：虚焊，短路
7．固定灯板
a.用螺丝固定间隔框
b.灌胶
c.盖灯罩
d.打螺丝固定
e.套上皮圈（防震）
注意：方向，排齐，粘牢
8．上架箱体
a.模组固定在箱体上，从下到上
b.上排线，联接
c.上电路接线，正红黑负
d.上电源线，红蓝绿对应正负地
e.塑料带卡住
注意：a.各模组统一平齐b.螺丝上全c.排线的方向正确d.电线的正负e.联接的顺序，技巧9．测试，电脑调试，老化
如何制作LED大屏幕
如何制作LED大屏幕
手把手教你如何制作LED大屏幕
1. LED条屏概述
LED屏幕，作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。技术不断进步，价格不断降低，组装和维护更加简单。小型的LED条屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。
2. 条屏应用：
2.1. 广告应用---新媒体，新效果，新业务
LED条屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室内装饰当中，使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信息等。极大地提高了室内装饰的档次，有着良好的视觉效果。由于LED条屏幕的安装和使用有一定的技术含量，制约了在广告行业的发展。掌握LED技术，可以提高室内装饰的技术含量，扩展业务。
2.2. 系统集成--2次开发
LED条屏幕，由于控制简单，嵌入到各类面向大众的设备。字体大，富有动感，信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。广泛应用到排队系统，报站系统，饮水机等。LED条屏控制卡，功能简单稳定，可以很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力更多地集中在系统的功能和创新。LED条屏控制卡开发包，提供了详细的开发例子，为你系统集成和2次开发提供了很好环境。
简易LED显示屏操作步骤
简易LED 显示屏操作步骤
(卡莱特系统）
1打开显示屏电源
2 双击软件快捷方式(三色球)
3 进入编辑界面
4 点击 LED1 右键
或绿色 +添加节目页
5 点击节目页1 右键
或绿色 +添加文件窗
6 点击文件窗右键或绿色 +添加播放文件（视频文件或图片文件）（设定窗口大小点击右侧文件窗最大化或窗口自定义大小（自定义输入点数））
7选定要添加播放视频文件或其他类文件打开（也可一次添加多个）
8 添加文本文件重复第6步选择文本窗设定文本窗大小及显示区域（有图片及视频文件窗或其他类节目播放窗口时文本节目窗必须选择顶层—一点击右侧层次）
9 文件编辑完成后点击黑色三角循环播放
10文件编辑完成后可选择保存按键，第二次打开软件播放节目时可直接加载已编好的节目程序自动播放（自编节目名文件后缀名为 .VSN）
(注意，在有图片文件和视频文件及其他不同类文件时，不可加载在同一文件窗内播放，解码器会因解码困难而造成播放卡顿，黑屏，甚至软件自动退出，可建多个文件窗(不是节目页)，视频用一个文件窗，图片用一个文件窗，其他类文件用一个文件窗等办法解决)
插播临时文本
在正常播放过程中直接点击控制屏幕----播放通知界面输入要播放的文本信息--设定播放窗口位置--选择文本特效---播放确认
退出此界面文本信息不会保存
显示屏设置
一：调节亮度
打开操作界面，点击设置，下拉菜单亮度调节选项，移动调节按键可自由调节显示屏亮度，然后点击保存到发送卡，退出 . 网卡状态下只能单次调节，退出软件不能保存。
移动游标可实现显示屏亮度调节
二：软件自动功能设定
LED显示屏制作教程
LED显示屏制作教程
材料准备：
1.LED模组：LED模组是LED显示屏的核心部件，需要根据实际需求选择合适的尺寸和像素密度。
2.控制卡：控制卡是控制显示内容和播放效果的关键部件，同样需要根据需求选择合适的型号和参数。
3.铝合金框架：用于固定LED模组和搭建显示屏的支架，选择适当的尺寸和材质。
4.电源供应器：为LED显示屏提供电能，确保正常运行。
5.数据线、电源线、网线等配件：用于连接各个部件和提供电源等。步骤：
1.确定显示屏的尺寸和像素密度：根据实际需求和安装环境，确定LED显示屏的尺寸和像素密度。这决定了需要购买的LED模组的尺寸和像素数目。
2.搭建支架：根据显示屏尺寸选择合适的铝合金框架，按照图纸规定的尺寸和方式进行拼装，确保显示屏的稳固性和平整度。
3.安装LED模组：将LED模组逐个安装在支架上，注意对准位置和固定螺丝的紧固程度，确保模组安装牢固。连接模组和控制卡的数据线，确保数据传输的正常。
4.安装控制卡：根据控制卡的型号和接口要求，将控制卡安装在合适的位置，并连接数据线和电源线。
5.连接电源供应器：将电源供应器连接到控制卡上，确保正确接线，
避免反接或者短路等问题。
6.测试显示效果：将显示内容通过计算机或其他控制设备发送到控制卡，测试显示效果是否正常。可以进行亮度调节、颜色校准等调试工作，
确保显示效果满足预期。
7.完善细节处理：检查显示屏各个部位，确保固定螺丝的紧固度，排
除可能存在的故障和隐患。同时，检查电源线和数据线的位置和安全，确
保使用安全可靠。
8.启动和使用：确认一切准备就绪后，可以启动LED显示屏，并通过
led电子显示屏制作
led电子显示屏制作
LED电子显示屏制作
引言
随着科技的不断发展，LED（Light Emitting Diode，发光二极管）技术在各个领域得到了广泛的应用。其中，LED电子显示屏便是在
户外广告、室内展览、交通指示等方面非常常见的一种装置。本文
将详细介绍如何制作一台LED电子显示屏，从所需材料到制作步骤，帮助读者了解制作过程和技术要点。
材料准备
1. LED模块：选择较高亮度和长使用寿命的LED模块，确保显示效果和稳定性。
2. 控制器板：选购一块适合您的 LED模块的控制器板。此控制器将负责电子显示屏的图像和字体控制。
3. 电源：根据所选的LED模块和控制器板的功率要求来选择适配的电源。
4. 电子组件：包括电流与电压稳定器、电容器和连接器等。
5. PCB板：制作LED模组支架、控制器板支架和其他组件的基础。
步骤
1. 设计LED显示屏尺寸：根据您的需求和空间限制，确定LED电子显示屏的尺寸。将所有参数考虑在内，包括显示屏的宽度、高度和分辨率等。
2. 制作PCB板：使用CAD软件设计一个PCB布局图，确保能够容纳LED模块、控制器板和其他电子组件。然后，将布局图打印并用胶布固定在铜板上。使用蚀刻剂将不需要的铜腐蚀掉，然后清洗板子并打磨它的边缘。
3. 安装LED模块：根据设计的PCB布局图，将LED模块逐个安装在PCB板上。确保按照正确的顺序和位置连接每个模块。安装前，应确保每个模块都能正常工作。
4. 连接电子组件：连接电子组件，包括电流与电压稳定器、电容器和连接器。根据所选的LED模块和控制器板的技术规格，正确连接电缆和插头。
LED显示屏培训教程最新
LED显示屏培训教程最新
一、教学内容
本教程共分为八个章节，详细介绍了LED显示屏的原理、结构、
设计、安装、调试和维护等方面的内容。
1. 第一章：LED显示屏概述
讲解LED显示屏的定义、分类、特点和应用领域。
2. 第二章：LED显示屏的组成与结构
介绍LED显示屏的各个组成部分，包括LED灯珠、驱动IC、电路板、外壳等，并解析其工作原理。
3. 第三章：LED显示屏的设计
讲解LED显示屏的设计要点，包括分辨率、点距、亮度、颜色等
参数的选择，以及电路设计和热设计等。
4. 第四章：LED显示屏的安装与调试
介绍LED显示屏的安装步骤和注意事项，以及调试方法和技巧。
5. 第五章：LED显示屏的维护与保养
讲解LED显示屏的日常维护、故障排查和保养方法。
6. 第六章：LED显示屏的故障与解决方案
分析LED显示屏常见的故障现象及其原因，并提供解决方案。
7. 第七章：LED显示屏的应用案例
介绍LED显示屏在各个领域的应用案例，如广告传媒、舞台租赁、交通诱导等。
8. 第八章：LED显示屏的发展趋势
探讨LED显示屏行业的未来发展趋势，包括技术进步、市场竞争
和行业政策等。
二、教学目标
1. 使学生掌握LED显示屏的基本原理、结构和设计方法。
2. 培养学生具备LED显示屏安装、调试和维护的实际操作能力。
3. 培养学生了解LED显示屏行业的发展趋势，提高其综合素质。
三、教学难点与重点
1. 教学难点：LED显示屏的电路设计和故障排查。
2. 教学重点：LED显示屏的原理、结构、安装和维护。
四、教具与学具准备
1. 教具：LED显示屏样机、电路板、驱动IC等。
led显示屏制作教程之led广告牌制作教程
3. 造型表编码存储方式
点矩阵显示器的造型表一般以数据库的形式 存放在软件中。单片机使用查表指令 “MOVC A，@ A +DPTR”或 “MOVC A， @ A + PC”来读取。
二、 电路仿真
1 2 3 4 5 6 7 8 9
• 1. 电 路 图
图2-13
RP1
RESPACK-8
U1
19 XTAL1 18 XTAL2
图
每次选中的列上可以有多个LED同
时点亮。列扫描方式示意图见图 2-9。
需要注意，用列扫描法制作显示器 时，其扫描频率必须大16×8=128Hz， 周期小于7.8 ms才能符合视觉暂留要求。
列扫描法字符的编码方式
要想显示字符，首先我们需要确定所显示字符的行码，即对应
某一列的8根行线的电平值。其确定方法如图2-10所示。
21 22 23 24 25 26 27 28
1 2 3 4 5 6 7 8
P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7
P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1
P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD
10 11 12 13 14 15 16 17
任务一：LED点阵显示模块制作
led显示屏怎么制作教程
led显示屏怎么制作教程
LED显示屏是一种采用LED作为发光元件的显示设备，广泛应用于室内外的广告牌、电子信息显示屏、车内显示系统等场所。本教程将介绍如何制作一个简单的LED显示屏。
材料准备：
1. LED灯珠：根据需要选择合适的LED灯珠数量和颜色。
2. LED控制器：选择一个适用于您的显示屏尺寸和LED灯珠的控制器。
3. 电源：根据所需功率选择合适的电源。
4. 电线、焊锡、焊台：用于连接LED灯珠和控制器。
5. 铝制显示屏外壳：用于安装和保护LED显示屏。
6. 控制器发射卡：用于发送显示内容和控制信号。
步骤：
1. 根据显示屏需求，确定LED灯珠的数量和尺寸，并在铝制显示屏外壳上标记出LED灯珠的位置。
2. 使用电线和焊锡将LED灯珠连接到控制器。确保正确连接正极和负极。
3. 连接控制器和电源。根据控制器和电源的接口类型，使用电线连接它们。
4. 将控制信号线连接到控制器。插入控制器发射卡的信号线插槽，并将其连接到控制器。
5. 将LED显示屏安装到铝制显示屏外壳上。使用螺丝固定
LED显示屏，并确保显示屏与外壳之间没有松动。
6. 将显示内容和控制信号发送到控制器。根据控制器的使用说明，使用控制软件或遥控器发送显示内容。
7. 测试LED显示屏。确保LED灯珠正常点亮，并且显示内容
正确。
8. 完成安装。将LED显示屏安装在需要的位置，并连接电源。
注意事项：
1. 在安装和操作LED显示屏时，要先断开电源，以避免电击
和损坏设备。
2. 在连接LED灯珠和控制器时，注意正确连接正负极。
3. 在安装过程中，确保LED显示屏和外壳之间没有松动，以
LED电子显示屏制作原理与教程
LED电子显示屏制作原理与教程
概述：
LED电子显示屏制作原理与教程是一个非常重要的主题，涉及到许多专业知识和技术。在本文中，我们将详细介绍LED 电子显示屏制作原理和教程。在这篇文章中，我们将讨论用于制作电子显示屏的基本材料、如何选择LED和其他电子组件、以及如何组装电子显示屏。我们还将提供一些有关测试和校准显示屏的技巧。最后，我们将探讨LED电子显示屏的应用和未来发展方向。
制作材料：
在制作LED电子显示屏时，您需要基本的电子部件，这包括LED、集成电路、电阻器、晶体管、电容器等。您还需要一些基础的工具，例如钳子、焊接枪、焊锡、电动钻等。除此之外，您还需要一些基础的材料，例如板子、线路板、电线、电缆等。这些材料和工具可以轻松地在市场上购买到。
选择LED：
制作LED电子显示屏的关键是选择合适的LED。LED有两种类型：单色LED和全彩LED。单色LED只能显示一种颜色，通常为红色、绿色或蓝色。全彩LED则能够显示多种颜色，红色、绿色和蓝色的组合可以产生许多颜色。全彩LED适用于需要显示图片和视频的场合。在选择LED时，还需要考虑其亮度和功耗。
组装显示屏：
组装电子显示屏需要有一定的电子知识和技能。首先，需要设计电路图，并将电路印在线路板上。然后，需要将电子部件焊接到线路板上。在焊接和组装的过程中，需要注意电子元件的位置和相对位置。电子元件的注意事项是颜色描写出元件正确的位置，以及元件之间电路连杆的正确性和合适的连通，以避免电路中的短路或其他问题。在完成电子部件的组装后，可以进行电子测试，并使用测试工具校准显示屏的颜色和亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11、先将电源固定到框体上。保证所有的接头的长度都能接到电源上（如图13）。
图13
12、开关电源上，L/N两个接线柱是交流220输入端； 是屏体接地端，此处的线直接接屏体上；COM是5V负极；+V是5V正极。将单元板上的每组线接到此处即可（如图14）。
图14
13、连接控制卡。LED显示屏的数据从屏幕正面看，均是从右往左传送。控制卡都固定在屏幕的右侧。在最右侧的扁铁上打好眼，拧好铜柱，用合适大小的螺丝将控制卡固定好。注意控制卡不要直接跟金属接触，中间可以垫上木板，塑料板等绝缘物（如图15）。控制卡上的数据输出先不要接到单元板上。
图15
14、控制卡上的电源要从开关电源上直接引线，不能通过单元板再把线接到控制卡上。正负极不能接错（如图16）。
图16
15、将所有开关电源的220输入并联到一起，并引出一个插头作为屏幕的电源输入（如图17）。
图17
16、仔细检查电源线有没有接反或者松动的，确定没问题后。插上电源插头，如果所有电源指示灯都亮证明电源线接的没问题。如果有电源指示灯不亮或者发现有冒烟、着火的现象要立即切断电源线。检查电源及接线。
17、电源正常后，将控制卡上的数据输出线接到显示屏最右边的一列单元板的数据输入上。注意数据线的方向要正确。如果正常显示，显示屏显示就没有问题了。
图18
18、显示正常后，在仰邦附带的光盘里安装最新2011操作软件。设置好屏幕参数。
图8打眼
图9固定扁铁
图10
9、所有扁铁固定好后，用吸尘器将屏幕背面的铝屑，灰尘等吸干净（如图11）。残留的铝屑可能引起短路烧坏单元板或其他部件。
图11
10、接电源。图12中，半户外的单元板一般九块用一个5V40A的电源。电源上有三组输出口，接电源时像图中一样引出三组线。图中接线的方法是为了降低每组线上的负载，实际制作中应参照图中的接法。
图7
8、固定扁铁。单元板拧上磁铁后，根据框体的相应宽度截好所要用的扁铁。将扁铁用自攻钉或者铆钉固定到框体上（如图8，图9）。注意刚才磁铁拧在单元板最边上的螺丝上，是为了两块单元板用一根扁铁（如图10）。一般应先将一侧的扁铁都打眼固定好后，再打另一侧的眼，打眼时要将框体往一起挤，这样做出来的框体不会走形。
图5
6、将横向的单元板用排线连到一起，注意排线不要翻转，不能插错（如图6）。两头的板子靠边的一侧空出不用安装排线。
图6
7、连接电源线。红正黑负，单元板上VCC为正，GND为负。一定要仔细检查正负不能接反，否则会烧坏单元板或者其他部件。一般三到四块板子为一组并联接到一起，引出正负两个接头，往开关电源的相应输出端接（如图7），具体接法后面有详细说明。
3、竖向摆放单元板，测量出的尺寸是单元板的宽度（如图3）。注意单元板上箭头方向要一致。
图3
二、组装：
4、下好料后，先用电钻打眼，然后用自攻钉或者铆钉将外框组装好。注意固定孔要
打在塑料拐角跟型Fra Baidu bibliotek接触的地方（如图4）。
图4
5、框子组装好后，将单元板上横向、竖向箭头各按照同一个方向摆放整齐（注意箭头一定要完全一致）。把固定用的铜柱或者磁铁拧到单元板最两边的螺丝上（如图5）。

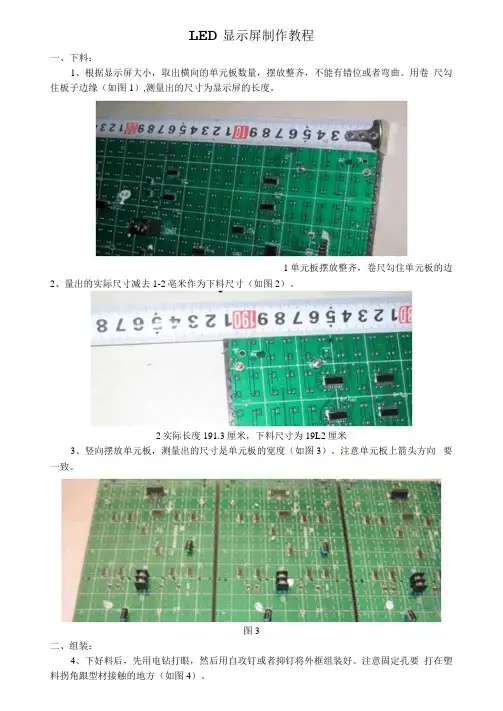

LED显示屏制作教程
一、下料：
1、根据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。用卷
尺勾住板子边缘（如图1），测量出的尺寸为显示屏的长度。
1单元板摆放整齐，卷尺勾住单元板的边
2、量出的实际尺寸减去1-2毫米作为下料尺寸（如图2）。
2实际长度191.3厘米，下料尺寸为191.2厘米
