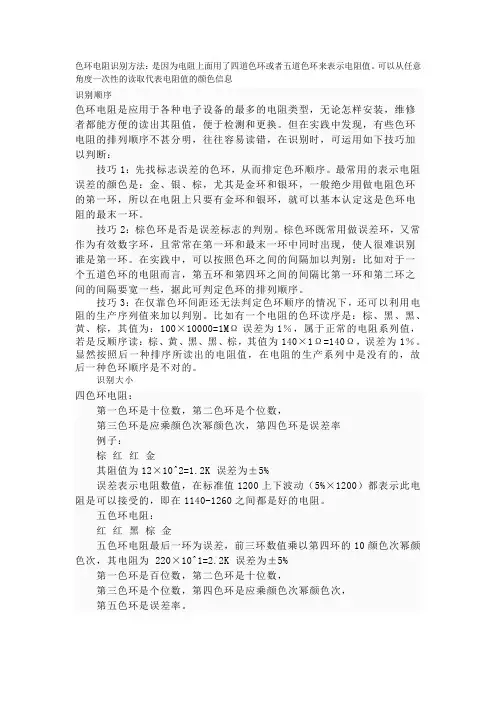

色环电阻识别方法
色环电阻识别方法
色环电阻识别方法：是因为电阻上面用了四道色环或者五道色环来表示电阻值。
可以从任意角度一次性的读取代表电阻值的颜色信息识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
识别大小四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×10^2=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
色环电阻识别方法
色环电阻识别方法每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:技巧1: 先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2: 棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。
在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω，误差为1%。
显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。
一般的家庭电器使用碳膜电阻较多,因为它成本低廉。
金属膜电阻精度要高些,使用在要求较高的设备上。
水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。
小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环,先说四色环。
色环电阻的识别方法
色环电阻的识别方法色环电阻是一种常用的电子元件，用于限制电流或调整电阻值。
每个色环代表一个数字或一个特定的值，通过色环的排列组合可以确定电阻的阻值。
下面将介绍几种常见的色环电阻的识别方法。
1.观察色环排列顺序。
通常，色环电阻的色环一般由左至右排列，其中前两个色环表示数字，第三个色环表示乘数，第四个色环表示容差（如果有的话）。
有时也会有第五个色环表示温度系数。
观察色环的排列顺序是最基本的识别方法。
2.识别颜色码。
每个颜色代表一个数字，可以通过查阅颜色码表来确定每个颜色对应的数字。
以下是常见的颜色码：-黑色：0-棕色：1-红色：2-橙色：3-黄色：4-绿色：5-蓝色：6-紫色：7-灰色：8-白色：93.确定乘数。
色环电阻的第三个色环表示乘数，用于确定电阻的数量级。
常见的乘数包括：-黑色：×1-棕色：×10-红色：×100-橙色：×1,000-黄色：×10,000-绿色：×100,000-蓝色：×1,000,000-紫色：×10,000,000-灰色：×100,000,000-白色：×1,000,000,000-金色：×0.1-银色：×0.01乘数决定了电阻的阻值，通过将颜色码对应的数字与乘数相乘，可以得到电阻的阻值。
4.了解容差和温度系数。
容差是一个表示电阻阻值变化范围的百分比。
常见的容差有5%、10%和20%。
容差色环通常位于电阻阻值色环的后面。
温度系数表示电阻阻值在温度变化下的变化。
温度系数色环通常位于电阻阻值色环的后面，容差色环的后面。
5.使用电阻表。
如果无法准确识别色环电阻的阻值，可以使用万用表或数码电阻表进行测量。
将电阻的两个引脚与电阻表的引脚相连接，电阻表会显示电阻的准确阻值。
总之，识别色环电阻的方法包括观察色环排列顺序、识别颜色码、确定乘数、了解容差和温度系数以及使用电阻表进行测量。
色环电阻识别方法
色环电阻识别方法一、数值的对照表颜色银金黑棕红橙黄绿蓝紫灰白有效数字-- -- 0 1 2 3 4 5 6 7 8 9备注：第四环颜色所代表的误差，即：金色为5%；银色为10%；无色为20%二、类别四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。
第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率。
例子：棕红红金其阻值为12×10^2=1.2K 误差为±5% 误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。
如果第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
例子：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%一、识别要点（1）熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ（2）从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红、橙、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
色环电阻识别方法
色环电阻识别方法色环电阻是一种常见的电子元器件，用于限制电流、分压、测量电流等电路中。
色环电阻通过一些有颜色的环带来表示它的阻值，这些环带有不同的颜色和位置，可以通过它们来识别电阻的阻值和精度。
下面将介绍一些常用的色环电阻识别方法。
一、直接读取法例如，一个色环电阻的色环序列是黄、紫、红、金色，那么根据序列顺序，可以得到它的阻值为47×100的欧姆，即4700欧姆，它的精度为金色，则为增加五倍的±5%。
二、色环计算法当色环较多时，直接读取法可能会出现颜色识别错误的情况。
为了避免这种情况，可以使用色环计算法。
色环计算法是通过根据颜色环的位置和色环序列来计算电阻的阻值。
首先，将色环分成几个部分，包括最多6个色环：主色环、副色环1、副色环2、乘数色环、公差色环和温度系数色环（可选）。
然后，根据每个色环代表的数字和其位置来计算阻值。
主色环一般表示第一位数字，副色环1表示第二位数字，副色环2表示第三位数字，乘数色环表示阻值的数量级，公差色环表示阻值的精度。
最后，将计算得到的数字和乘数色环的数量级相乘，得到最终的阻值。
例如，一个色环电阻的色环序列是棕、黑、橙、红、棕、金色，其中棕色在主色环的位置上，黑色在副色环1的位置上，橙色在副色环2的位置上，红色在乘数色环的位置上，金色在公差色环的位置上。
根据颜色代表的数字，可以得到阻值为1、0、3，乘数为10的2次方（即100），公差为±5%。
将数字1、0、3拼接起来，得到阻值为103、将阻值103乘以乘数的数量级100，得到最终的阻值为103×100的欧姆，即10.3K欧姆。
三、使用电阻识别仪当色环电阻过小或色环较多时，直接读取法和色环计算法的准确性可能会下降。
此时，可以使用电阻识别仪来进行准确的阻值测量。
电阻识别仪是一种专用的测试仪器，可以通过触点连接到色环电阻的两端，自动测量电阻的阻值，并在显示屏上显示出来。
使用电阻识别仪可以准确、快速地获取色环电阻的阻值。
色环电阻识别方法
色环电阻识别方法第一篇：色环电阻是电子电路中常用的一种元件，其主要作用是限制电流、分压、滤波等。
在使用色环电阻时，需要正确识别其阻值，本文将介绍几种常见的色环电阻识别方法。
方法一：读取色环并查表色环电阻的颜色代表着其阻值，一般有4至6个颜色环。
通过查表可得出其阻值范围。
具体方法为：先观察色环的顺序，一般按照“从左到右”顺序阅读，依次记下每个色环的颜色。
然后根据颜色从相应的表中查找阻值范围。
例如：黄、紫、红、金色环的顺序，可查出其阻值范围为47KΩ至0.2Ω。
方法二：使用万用表进行测量万用表是一种经典的电子测量仪器，通过其上面的测量电阻的功能可以方便地识别出色环电阻的阻值。
具体方法为：将待测电阻两端接在万用表上，并将万用表的旋钮调整到电阻测量档位。
然后读取万用表上的数值即可得到该电阻的阻值。
需要注意的是，在使用万用表进行电阻测量时，要确保待测电阻已经脱离电路，并且万用表的测试结果应该与色环电阻的阻值范围相吻合。
方法三：使用手机APP如今，智能手机已成为我们生活中必不可少的工具，其中很多APP功能十分强大，其中包括测量色环电阻的APP。
具体方法为：下载/安装/color resistor/color coding等与测量色环电阻相关的手机APP。
然后按照APP上的提示，将色环颜色依次输入到APP中，即可得到该电阻的阻值。
需要注意的是，在使用手机APP进行电阻测量时，需要确保手机测量精度、APP的准确度和待测电阻的标准阻值一致。
本文介绍了三种常见的色环电阻识别方法，分别是：读取色环并查表、使用万用表进行测量和使用手机APP。
每种方法都有其特点和适用范围，根据实际情况选择合适的方法进行电阻测量即可。
色环电阻的识别方法
色环电阻的识别方法色环电阻的识别方法带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。
下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
（2）记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙'、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。
第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。
第四环是金色，其误差为5％(5).五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10=2.2K 误差为±5% 第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
电阻的色环识别方法
色环电阻识别方法色环电阻识别方法色环电阻识别方法：是因为电阻上面用了四道色环或者五道色环来表示电阻值。
可以从任意角度一次性的读取代表电阻值的颜色信息。
一、识别顺序色环电阻识别方法图色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
二、识别大小四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×10^2=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
电阻色环识别的方法
电阻色环识别的方法
电阻色环是一种用于标识电阻器电阻值的方法，通过色环上不同的颜色进行编码，使得人们可以快速识别电阻器的具体电阻值。
下面将介绍几种常用的电阻色环识别方法。
1.直接识别法：
这是最基本的电阻色环识别方法。
根据电阻器的色环顺序，依次识别每个色环的颜色，并参照色环的编号规则查阅对应的电阻值表，确定电阻器的具体电阻值。
例如，假设一个电阻器的色环顺序为红、黄、橙、银，根据电阻色环编号规则，红色环对应2，黄色环对应4，橙色环对应3，银色环对应10%，则该电阻器的电阻值为24×10^3Ω。
2.颜色编码表法：
这是一种更简便的电阻色环识别方法。
可以事先准备好一个电阻器的颜色编码表，将每个色环的颜色和对应的数字编码进行对应，例如：黑色环对应0，棕色环对应1，红色环对应2，依此类推。
当需要识别一个电阻器时，只需要用眼观察色环的颜色，然后根据编码表找到对应的数字，再按照相应的计算公式计算出电阻值。
3.数字识别仪法：
这是一种使用数字识别仪器进行电阻色环识别的方法。
可以使用电阻测试仪或者电阻识别仪进行自动识别电阻器的色环和电阻值。
这种方法通常适用于大批量的电阻器检测和生产环境中。
使用数字识别仪法可以提高识别的准确性和速度，同时减少了人工操作的繁琐性。
总结起来，在正常情况下，使用直接识别法或者颜色编码表法即可满足对电阻色环的识别需求。
而当需要处理大量电阻器时，可以考虑使用数字识别仪法，以提高效率和准确性。
无论使用哪种方法，都需要掌握电阻色环的颜色编码规则和对应的电阻值，以便正确识别电阻器的电阻。
五道色环电阻识别方法
五道色环电阻识别方法色环电阻是一种常见的电子元件，用于限制电流、分压或阻止电路中的电流流过。
通过色环电阻的颜色编码，我们可以识别电阻的阻值。
色环电阻一般由四个或五个彩色环组成，每个彩色环代表一个数字或一个乘数。
以下是五道色环电阻的识别方法：1.第一道色环：第一道色环代表电阻值的第一个数字。
根据国际标准，每个数字都有相对应的颜色。
例如，棕色代表数字1，红色代表数字2，橙色代表数字3，黄色代表数字4，绿色代表数字5，蓝色代表数字6，紫色代表数字7，灰色代表数字8，白色代表数字9、通过识别第一道色环的颜色，我们可以确定电阻值的第一个数字。
2.第二道色环：第二道色环代表电阻值的第二个数字。
根据国际标准，每个数字都有相对应的颜色。
第二道色环的颜色编码与第一道相同，除了黑色代表数字0。
通过识别第二道色环的颜色，我们可以确定电阻值的第二个数字。
3.第三道色环/乘数色环：第三道色环代表电阻值的乘数，也就是一个标量，用来确定电阻值的数量级。
该色环有9种颜色编码，分别对应10的0次幂到10的8次幂。
例如，棕色代表10的0次幂（1），红色代表10的1次幂（10），橙色代表10的2次幂（100），黄色代表10的3次幂（1000），以此类推。
通过识别第三道色环的颜色，我们可以确定电阻值的数量级。
4.第四道色环/容差色环：第四道色环代表电阻值的容差，也就是电阻值的允许误差范围。
容差是以百分比形式给出的。
例如，棕色代表1%的容差，红色代表2%的容差，金色代表5%的容差，银色代表10%的容差。
通过识别第四道色环的颜色，我们可以确定电阻值的容差范围。
5. 第五道色环/温度系数色环（仅适用于五道色环电阻）：第五道色环代表电阻值的温度系数。
温度系数是用来指示电阻值随温度的变化率。
该色环通常为银色或金色，银色代表温度系数为±10ppm/°C，金色代表温度系数为±5ppm/°C。
通过识别以上五道色环的颜色编码，我们可以确定电阻的阻值、容差范围和温度系数。
色环电阻识别方法
色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1M Ω误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
下面介绍四色环跟五色环电阻的具体读数方法：色环电阻分为四色环和五色环，先说四色环。
黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环：棕灰红金第一位：1；第二位：8；10的幂为2（即100）；误差为5%即阻值为：18X100=1800欧=1.8千欧=1.8K精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）四色环电阻误差为5-10%，五色环常为1%，精度提高了例如：有电阻：绿蓝红橙棕前三位数字是：562第四位表示10的3次方，即1000阻值为：562X1000欧=562千欧（即562K)。
色环电阻的识别方法
色环电阻识别方法1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
2.识别大小四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×10^2=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×101=2.2K 误差为±5%第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
色环电阻的识别方法
色环电阻的识别方法
【首先识别哪是五环电阻的第一环】
识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：
环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。
那么，怎样正确识别第一环呢？现介绍如下：
1、偏差环距其它环较远。
2、偏差环较宽。
3、第一环距端部较近。
4、有效数字环无金、银色。
（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。
）
5、偏差环无橙、黄色。
（解释：若某端环是橙或黄色，则一定是第一环。
）
6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。
7、试测。
用上述还不能识别时可进行试测，但前提是电阻器必须完好。
应注意的是有些厂家不严格按第1、2、3条生产，以上各条应综合考虑。
【五环电阻表示方法】
第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色)
如图所示：棕黑黑橙棕阻值为100×1K=100KΩ±1％
【颜色和数字的对应关系】
首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色数字
棕 1
红 2
橙 3
黄 4
绿 5
蓝 6
紫 7
灰 8
白 9
黑 0
我们建议分两段背诵，容易记忆：
棕红橙黄绿
兰紫灰白黑
金色代表误差±5％，银色代表误差±10％。
色环电阻的识别方法
色环电阻读数方法带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。
下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙'、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。
第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。
第四环是金色，其误差为5％。
色环电阻读数方法带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。
网上收集整理的色环电阻快速识别法
色环电阻快速识别法（1）熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几 kΩ橙色：几十几 kΩ黄色：几百几十 kΩ绿色：几点几 MΩ蓝色：几十几 MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。
第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。
第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。
如果靠近边缘的是这3种色彩，则需要倒过来计算。
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。
两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。
对于4色环电阻，其阻值计算方法位：阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数例1：某4色环电阻色彩标识如下：该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%例2：某5色环电阻色彩标识如下：该电阻阻值=508*1，000=508，000Ω=508KΩ，误差范围±5%对于4环电阻，前2环直接换成数字，第3环表示乘以10的若干次幂，如第一、二、三环的颜色分别为棕（1）、紫（7 ）、红（2），则表示的电阻为17×10^2，即表示1.7K的电阻值。
色环电阻识别方法
色环电阻识别方法识别方法1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
2.识别大小四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×102=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×101=2.2K 误差为±5%第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
色环电阻的识别方法
色环电阻的识别方法
色环电阻是一种常见的电子元器件，它通过颜色带来表示电阻的阻值
和精度等信息。
识别色环电阻的方法主要有以下几种：
1.查看电阻体上的色环编码表进行确认，通常表格都是以黑色字体打
印在电阻体的一侧或顶部。
2.观察电阻体上色环的直径，不同阻值的电阻其色环的直径有所差异，可以通过比较直径大小来区分阻值。
3.观察电阻体上每个颜色环的颜色及其对应的阻值编号，每个颜色环
代表一个数字，可以通过与颜色环编码表进行对照来识别电阻的阻值。
4.使用万用表进行测试，将两个测试引脚连接到电阻的两端，读取万
用表上的电阻值，并与预期阻值进行比较。
以上方法都需要一定的专业知识和经验才能正确识别出电阻的阻值和
精度等信息。
对于普通用户来说，建议在购买电阻时选择带有明确型号和
参数说明的产品，以避免误用或误判。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
色环电阻识别方法每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:技巧1: 先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2: 棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。
在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω，误差为1%。
显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。
一般的家庭电器使用碳膜电阻较多,因为它成本低廉。
金属膜电阻精度要高些,使用在要求较高的设备上。
水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。
小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环,先说四色环。
顾名思义,就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:10的幂数;第四条色环:误差表示。
例如:电阻色环:棕绿红金, 第一位:1; 第二位:5;第三位:10的幂为2(即100); 误差为5%; 即阻值为:15×100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:阻值的第三位数字;第四条色环:阻值乘数的10的幂数;第五条色环:误差(常见是棕色,误差为1%)有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环,读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10的多少次方,例如某电阻色环电阻顺序为:红(2)-黑(0)-黑(0)-黑-棕,则它表示该电阻阻值为:200×100Ω。
再如棕-黑-黑-红-棕,表示该电阻阻值为:100×102Ω=10000Ω=10KΩ。
可见，四色环电阻误差为5-10%,五色环常为1%,精度提高。
色环电阻识别方法色环电阻识别方法：是因为电阻上面用了四道色环或者五道色环来表示电阻值。
可以从任意角度一次性的读取代表电阻值的颜色信息。
色环电阻识别方法图色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×1Ω=140Ω，误差为1%。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
识别大小四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金另外还有中间只有一道黑色色环的电阻其阻值为零带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。
下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5%；银色为10%；无色为20%。
下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为4.3 kΩ。
第环是金色表示误差为5%。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。
第四环是金色，其误差为5%在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。
如果靠近边缘的是这3种色彩，则需要倒过来计算。
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，另一种采用5色环的标注方式。
两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。
对于4色环电阻，其阻值计算方法位：阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数例1：某4色环电阻色彩标识如下：该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%•二极管检测14法二极管检测14法(一)普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。
在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。
2．稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。
若稳压二极管的稳压值高于15V，则应将稳压电源调至20V 以上。
