LYHD系列谐波多功能表(LED型)-用户手册

合集下载

利达多格式同步信号发生器文档说明书

利达多格式同步信号发生器文档说明书

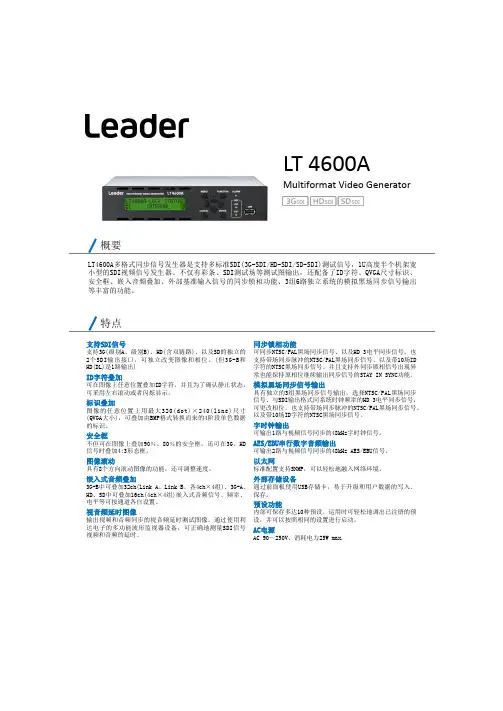

概要特点LT 4600A Multiformat Video GeneratorLT4600A多格式同步信号发生器是支持多标准SDI(3G-SDI/HD-SDI/SD-SDI)测试信号,1U高度半个机架宽小型的SDI视频信号发生器。

不仅有彩条、SDI测试场等测试图输出,还配备了ID字符、QVGA尺寸标识、安全框、嵌入音频叠加、外部基准输入信号的同步锁相功能、3组6路独立系统的模拟黑场同步信号输出等丰富的功能。

支持SDI信号支持3G(级别A、级别B)、HD(含双链路)、以及SD的独立的2个SDI输出接口。

可独立改变图像和相位。

(但3G-B和HD(DL)是1路输出)ID字符叠加可在图像上任意位置叠加ID字符。

并且为了确认静止状态,可采用左右滚动或者闪烁显示。

标识叠加图像的任意位置上用最大320(dot)×240(line)尺寸 (QVGA大小),可叠加由BMP格式转换而来的4阶段单色数据的标识。

安全框不但可在图像上叠加90%、80%的安全框,还可在3G、HD 信号时叠加4:3形态框。

图像滚动具有8个方向滚动图像的功能,还可调整速度。

嵌入式音频叠加3G-B中可叠加32ch(Link A、Link B、各4ch×4组)、3G-A、HD、SD中可叠加16ch(4ch×4组)嵌入式音频信号。

频率、电平等可按通道各自设置。

视音频延时图像输出视频和音频同步的视音频延时测试图像。

通过使用利达电子的多功能波形监视器设备,可正确地测量SDI信号视频和音频的延时。

同步锁相功能可同步NTSC/PAL黑场同步信号、以及HD 3电平同步信号。

也支持带场同步脉冲的NTSC/PAL黑场同步信号、以及带10场ID 字符的NTSC黑场同步信号。

并且支持外同步锁相信号出现异常也能保持原相位继续输出同步信号的STAY IN SYNC功能。

模拟黑场同步信号输出具有独立的3组黑场同步信号输出。

选择NTSC/PAL黑场同步信号、与SDI输出格式同系统时钟频率的HD 3电平同步信号,可更改相位。

PCS-9613D_X_说明书_国内中文_国内标准版_X_R2.20

PCS-9613D_X_说明书_国内中文_国内标准版_X_R2.20

当把装置输出的接点连接到外部回路时,须仔细检查所用的外部电源电压,以防止所连接的回 路过热。 连接电缆 仔细处理连接的电缆避免施加过大的外力。
版权声明 © 2014 NR. 南京南瑞继保电气有限公司版权所有
我们对本文档及其中的内容具有全部的知识产权。除非特别授权,禁止复制或向第三方分发。凡侵犯本公司版权等知识产权的,本公司必 依法追究其法律责任。 我们定期仔细检查本文档中的内容,在后续版本中会有必要的修正。但不可避免会有一些错误之处,欢迎提出改进的意见。 我们保留在不事先通知的情况下进行技术改进的权利。 南京南瑞继保电气有限公司 技术支持,请联系: 电话:025-52107703、8008289967、4008289967 传真:025-52100770 或登陆网站:/ser_sup 购买产品,请联系: 公司地址:中国南京江宁区苏源大道 69 号 邮编:211102 公司网址: P/N:ZL_PCS-9613D_X_说明书_国内中文_国内标准版_X 电话:025-87178911,传真:025-52100511、025-52100512 电子信箱:market@ 版本:R2.20
严重的设备损坏。 警告! 意味着如果安全预防措施被忽视,则可能导致人员死亡,严重的人身伤害,
或严重的设备损坏。 警示! 意味着如果安全ห้องสมุดไป่ตู้防措施被忽视,则可能导致轻微的人身伤害或设备损坏。
本条特别适用于对装置的损坏及可能对被保护设备的损坏。 警告! 为增强或修改现有功能,装置的软硬件均可能升级,请确认此版本使用手册和您购买的产品相 兼容。 警告! 电气设备在运行时,这些装置的某些部件可能带有高压。不正确的操作可能导致严重的人身伤 害或设备损坏。 只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。工作人员需熟知本手册中 所提到的注意事项和工作流程,以及安全规定。 特别注意,一些通用的工作于高压带电设备的工作规则必须遵守。如果不遵守可能导致严重的 人身伤亡或设备损坏。 危险! 在一次系统带电运行时,绝对不允许将与装置连接的电流互感器二次开路。该回路开路可能会 产生极端危险的高压。

多功能谐波表(液晶

多功能谐波表(液晶

多功能谐波表使用手册U S ER MA N UA L多功能谐波表感谢您选择多功能谐波表,为了方便您选购和安全、正确、高效的使用本仪表,请仔细阅读本说明书并在使用时务必注意以下几点。

注意:◆该装置必须有专业人员进行安装与检修。

◆在对该装置进行任何外部接线操作前、必须切断输入信号和电源。

◆始终使用合适的电压检测装置来确定仪表各部有无电压。

◆提供给该装置的参数需在额定范围内。

下述情况会导致装置损坏或装置工作的异常:◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拔通信插头◆未按要求连接端子连线目录多功能谐波表用户手册 (1)一、产品简介 (3)1.1 引用标准 (3)1.2 产品概述 (3)二、产品主要功能 (3)三、技术参数 (4)四、编程和使用 (5)4.1 测量显示 (5)4.2 编程操作 (9)五、通迅 (12)5.2通迅报文举例 (13)5.3 MODBUS地址信息表 (13)六、功能输出 (16)6.1电能脉冲输出 (16)6.2开关量模块部分 (17)6.3模拟量变送输出模块 (20)七、接线图 (22)42接线图 (22)96接线图 (24)八、常见问题及解决办法 (26)多功能谐波表一、产品简介1.引用标准引用国家标准:DL/T 614-1997 多功能电能表GB/T 17883-1999 0.2S 级和0.5S级静止式交流有功电度表GB/T 17882-1999 2 级和3级静止式交流无功电度表GB/T13850-1998 交流电量转换为模拟量或者数字信号的电测量变送器相应国际标准:IEC 62053-22:2003 电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S 和0.5S 级) IEC 62053-23:2003 电量测量设备(交流)-特殊要求-第23 部分:静态无功表(2S 和3S 级)IEC 61010-1:2001 测量、控制以及实验室用电气设备的安全要求-第1 部分:一般要求IEC 61000-2-11 电磁兼容性(EMC)-第2-11部分IEC 60068-2-30 环境测试-第2-30 部分2.产品概述多功能谐波表采用最现代的微处理器和数字信号处理技术,可测量电网中的三相电压、电流、功率、电网频率等常用电力参数,同时还具有谐波分析、电能累计、电能脉冲、越限报警、开关量输入输出、模拟量变送输出与网络通信等功能。

谐波表说明书

谐波表说明书

多功能谐波电量仪表特点:⊙4路开关量输入和4路开关量输出;输入/输出全隔离(可选)⊙真有效值测量;(标配)⊙具有可编程变送输出功能,可对电压/电流/有功功率/无功功率/频率/功率因数变送输出(可选)⊙具有RS485数字接口,采用Modbus RTU通信协议(标配)⊙具有2路电能脉冲输出;2路可编程报警;显示编程设置输入参数(可选)⊙对显示页面选择/有功电能/无功电能有掉电保护功能(标配)⊙具有3-31次谐波测量功能(标配)-⊙具有需量测量功能(标配)⊙具有8时段4费率功能;实时时钟功能(可选)该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中;有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点。

一、主要技术参数网络三相三线、三相四线电压额定值AC 100V 400V(订货时说明)电压功耗<1V A (每相)电压阻抗≥300KΩ电压精度RMS测量、精度等级0.5电流额定值AC 1A 、5A(订货时请说明)电流过负荷持续:1.2倍瞬时:10倍/10S电流功耗<0.4V A (每相)电流阻抗<20mΩ电流精度RMS 测量、精度等级0.5频率45~60Hz、精度0.1Hz功率有功、无功、视在功率,精度0.5%电能四象限计量,有功精度0.5%,无功精度1%显示可编程设置、切换、循环3排LED显示电源工作范围AC/DC 100~240V电源功耗≤5V A输出数字接口标准RS-485、MODBUS-RTU 协议脉冲输出2路电能脉冲输出(光耦继电器)开关量输入4路开关量输入(干结点方式)报警输出4路开关输出,250V AC/3A或30VDC/5A模拟量输出4路模拟量变送输出,4-20mA DC工作环境温度:-10~55℃湿度:<85% RH存储环境-20~75℃耐压输入和电源1600V AC, 输入和输出1600V AC,电源和输出1600V AC绝缘输入、输出、电源对机壳>5MΩ尺寸(mm) 120W×120H×95L 96W×96H×95L重量0.6Kg二:面板名称注:1.在测量状态下,按键为进行三相电压、三相电流、总功率、功率因数、频率和电压电流不平衡度、功率需量进行切换显示。

多功能谐波表说明书

多功能谐波表说明书
数据通信30附录通讯地址表37pa20004多功能谐波表说明书概述11制造标准引用国家标准dlt6141997多功能电能表gbt172153012007多功能谐波表特殊要求gbt17883199902s级和05s级静止式交流有功电度表gbt178821999级静止式交流无功电度表dlt6451997多功能电能表通信规约gbt152842002多费率电能表特殊要求gbt145941993电能质量公用电网谐波gbt155431995三相电压允许不平衡度12功能和应用场合pa20004是一种集可编程测量液晶显示数字通信开关量控制模拟量变送与一体的多功能电力仪表可以对电网中的电压电流有功功率无功功率视在功率功率因数频率四象限电能电压电流谐波含量231次电压电流总谐波含量thd电压电流不平衡度电压电流正序电压电流负序电压电流零序
PA2000-4 多功能谐波表 用户手册
江苏斯菲尔电气有限公司 JIANG SU SFERE ELECTRIC CO.,LTD
PA2000-4 多功能谐波表说明书
一 概述-----------------------------------------------------------------------------------4
1.1 制造标准--------------------------------------------------------------------------4 1.2 功能和应用场合-----------------------------------------------------------------4 1.3 产品命名方式--------------------------------------------------------------------5 1.4 用户选型--------------------------------------------------------------------------5

电力谐波测试仪说明书

电力谐波测试仪说明书

1、安装软件【电能质量分析软件】包括两部分:USB驱动和【电能质量分析软件】安装程序。

先安装USB驱动程序,然后再安装【电能质量分析软件】。

1【USB驱动】安装找到USB驱动,鼠标左键双击此图标,出现如下界面:鼠标左键单击进行安装,安装完成后出现如下图界面。

显示驱动安装成功。

如果正在使用仪器,可以用USB连接线把测试仪器与电脑连接,在电脑的右下角会弹出《找到新的硬件向导》对话框中选择自动安装即可。

(注:忽略驱动数字签名警告!)或者以后需要时用USB连接线把测试仪器与电脑连接,在电脑的右下角会弹出《找到新的硬件向导》对话框中选择自动安装即可。

USB驱动安装完毕可以进行【电能质量分析软件】的安装。

2【电能质量分析软件】安装用鼠标左键双击,开始安装,出现如下界面:单击“下一步”,选择安装文件夹。

默认安装路径为“C:\Program Files\电能质量分析软件”,如果需要更改安装路径单击“更改”。

更改安装路径后,单击“确定”,然后再单击“下一步”,安装快捷方式文件夹。

单击“下一步”,准备安装。

单击“下一步”,开始安装单击“完成”安装。

2、运行软件在Windows桌面左下角,单击“开始”->“程序”->“电能质量分析软件” -> “电能质量分析软件”,界面如下:点击:“电能质量分析软件”进入软件应用程序:软件经专业人士精心设计,参考广大电力系统用户的宝贵意见,经过多次修改升级到现在的2.0版本。

下面我们对本软件的使用及功能进行更为详尽的描述。

3、站点管理如果你是第一次使用本软件,软件运行后界面同上图,左边为站点管理区内。

区内第一行显示【供电公司】,表示用户名称。

用鼠标左键双击【供电公司】,出现如下对话框,用于根据自己的需要更改用户名称。

例如改成【XX供电公司】:用鼠标左键单击即可。

1 新建站点在左边浅蓝色区域,鼠标指到[供电公司]单击左键,[供电公司]变蓝处于选中状态,单击鼠标右键,出现用鼠标左键选中并单击它出现新建站点对话框,如下所示:根据需要输入站点名称,例如要新建朝阳路站点,就在站点名称框内输入朝阳路;在这个信息界面,还包括此站点的和两项信息。

YBYEXL谐波抑制器说明书

YBYEXL谐波抑制器说明书
线(即黄绿红三色),O型接线端子应接在投切开关端,U型 接线端子应接至电容器端。 3)具有防护外壳型谐波抑制器接线端子L1、L2、L3应接在投切 开关端,T1、T2、T3应接至电容器端。 4)具有防护外壳型的谐波抑制器用户接线是必须考虑端子与导 线相应的截面积,接线时应紧固螺母,以防接线端发热。 5)接线安装时必须小心谨慎,防止跌落,以免损伤内部晶体, 影响使用性能。
C
2)具有防护型谐波抑制器外形尺寸:(图2)
型号
AaBbC
YBYEXL-25 YBYEXL-35 120 105 135 105 95 YBYEXL-50
YBYEXL-63 120 105 135 105 115
YBYEXL-100
4- 6
a
b
A
B
具有防护型尺寸图(2)
注意事项
1)根据适配电容器的容量选用谐波抑制器。 2)不带外壳的谐波抑制器接线时,按成套设备三相接线规则接
我公司研制的YBYEX(L)系列谐波抑制器采用导磁率Ui在 80000-100000以上纳米材料制成,性能稳定可靠且不会饱和, 采用环型结构,避免了电能损耗及电磁辐射。有效的抑制高次 谐波和涌流,保护电路和电容器的安全运行。本产品性能稳定 可靠,由于采用闭环电路,无能源消耗,无电磁辐射。适合于 分散性谐波源场合(小于国标限值)。
安装孔
不带防护外壳型尺 寸图(1)
.2.
1)不带防护外壳型谐波抑制器外形尺寸:(图1)
型号 A a B c d YBYEX-25 65 55 95 120 100 YBYEX-35 65 55 95 120 100 YBYEX-50 65 55 95 130 110 YBYEX-63 80 65 110 150 130 YBYEX-100 80 65 110 170 150

PD7777-8H 系列数显谐波多功能表 说明书

PD7777-8H 系列数显谐波多功能表 说明书

PD7777-8H系列数显谐波多功能表1、概述PD7777-8H系列数显谐波多功能表(以下简称仪表)主要用于对电气线路中的电压,电流,有功功率,无功功率,视在功率,功率因数,频率,四象限电能,电压、电流谐波含量(2-31次),电压、电流总谐波含量,电压、电流不平衡度(包括正序、负序、零序)进行高精度实时测量与显示。

仪表支持开关量输入、开关量输出、模拟量输出、RS485接口、USB接口等功能。

仪表可广泛应用于工业自动化控制、能源管理系统、变电站自动化、配电网自动化、电力监控、成套设备、开关柜、智能配电盘等场合,完成工业自动化控制及通信组网。

2、产品特点2.1、采用真有效值测量,精度高,能准确测量失真波形;2.2、采用4.3寸点阵(480*272)彩色液晶图文显示,界面直观友好;2.3、采用触摸屏操作,代替机械按键,操作灵活方便;2.4、可准确测量电力网络中的电压、电流、有功功率、无功功率、视在功率、功率因数、频率、等电量参数;2.5、可准确计量四象限电能;2.6、可测量电力网络中电压、电流的2-31次谐波含有率,总谐波畸变率,显示谐波棒图;2.7、可测量电力网络中电压、电流正序,负序,零序,不平衡度等电网质量参数;2.8、可在线实时显示电压、电流波形,观察电网实时情况,可实现电压、电流的相序判断,断相检测等功能;2.9、提供1路有功电能和1路无功电能脉冲输出;2.10、提供4路继电器开关量输出功能,可实现上下限报警输出,继电器触电容量AC250V/2A、DC30V/2A;2.11、提供4路开关量输入状态指示功能,采用无源干节点电阻信号输入方式;2.12、提供2路模拟量变送输出,变送规格4~20mA、0~20mA、0~10mA可选,电压输出可定制。

2.13、具有RS-485通讯接口,采用标准ModBus-RTU通讯协议,波特率可设置;2.14、每一路开关量具有500条SOE事件记录功能;2.15、具有500条手动和自动故障录波记录功能。

多功能谐波分析表PA2000-3

多功能谐波分析表PA2000-3

PA2000-3© Copyright reserved目录1. 简述 (1)1.1.PA2000-3的功能 (1)1.2.PA2000-3的特点 (1)2. 安装、接线与配置 (2)2.1.尺寸与安装 (2)2.2.接线与配置 (3)3. 操作指导 (6)3.1.屏幕显示及按键操作 (6)3.2.数据读取(非SOE) (7)3.3.参数设置 (13)3.4.本地操作 (16)3.5.SOE查询 (17)4. 通讯 (18)4.1.MODBUS协议概述 (18)4.2.PA2000-3通讯协议地址表及说明 (19)5. 运输与贮藏 (28)附录 (29)A 参数出厂默认值 (29)B 技术指标 (30)C 订货说明 (30)1. 简述1.1.PA2000-3的功能PA2000-3多功能谐波分析表是一款用于中低压系统(6-35KV和0.4KV)的智能化装置,它集数据采集和控制功能于一身,具有基本单回路交流电量的测量与计算、电度量累计、故障记录、2~15次谐波监测的功能,具有4路开关量输入监测、2路继电器输出。

PA2000-3提供通讯接口与计算机监控系统连接,支持RS485接口MODBUS通讯协议。

装置外形如图1.1.1所示。

图1.1.1 装置外形图1.2.PA2000-3的特点1.2.1.PA2000-3具有强大的数据采集和处理功能z支持三相三线制和三相四线制可选功能,具有三相电压、三相电流、零序电流、总有功功率、总无功功率、各相的有功及无功功率、功率因数、各相的功率因数、系统频率、总有功电度、总无功电度、各相的有功电度和无功电度、电压和电流的谐波畸变率(包括总畸变率THD、奇次畸变率、偶次畸变率)、电压的2~15次谐波分量占有率、电流的2~15次谐波分量占有率等的测量与计算功能。

z具有2路继电器控制输出。

z具有最大共4路开关量输入功能;同时3、4点硬结点可设定为脉冲计数输入功能。

z最多可记录16个SOE事件。

谐波测试仪使用说明CA8334

谐波测试仪使用说明CA8334

内容1.产品介绍 (2)2.简介 (2)2.1组成部分 (2)2.2显示 (3)2.3电池状态 (3)3.初始操作 (4)3.1 仪器的配置 (4)4.显示模式 (8)4.1波形模式 (8)4.2谐波模式 (10)4.3电量模式 (11)4.4暂态模式(CA8334独有) (12)4.5警报模式 (14)4.6记录模式 (14)4.7屏幕抓取 (17)4.8打印 (17)4.9帮助 (18)4.10软件“QualistarView” (18)5.一般规格 (18)5.1尺寸及重量 (18)5.2电源 (18)5.3气候条件 (19)5.4符合国际标准 (19)6.功能特征 (19)6.1参考条件 (19)6.2电气规格 (19)6.3钳表规格 (21)7.维修 (23)7.1充电电池 (23)7.2清洗机壳 (23)7.3校准测试 (23)7.4修理 (23)1. 产品介绍CA8332及CA8334是抗震的便携式三相电力品质分析仪。

它们的设计富于人性化、用户界面简单友好,使用起来直观易行。

使用它们,用户不仅能获得网络主要特性的瞬时图象,而且还能在一段时间内监控其变化。

其多功能测量系统能同时处理不同量级的所有测量功能、探测、持续记录并无限制显示。

它们为在工业、行政及测量领域工作的测试及维修团队中的技师和工程师而设计,能使他们开展单相、两相或三相低压网检查和诊断工作。

主要测量有:- AC rms可测至480V(线电压)或对两线、三线或四线网可测至830V(相电压)。

- RMS电流可测至3000 A rms。

- 量测频率10~70Hz。

- 通过星形相电流的矢量求和来计算中性线电流。

- 计算电压及电流的峰值因数。

- 计算K因子。

- 计算电压突波闪烁。

- 计算电压及电流相位不平衡。

- 对电压、电流或功率的谐波角和率可测至50次。

总谐波失真度的计算。

- 测量每个相位及其全体的有功、无功及视在功率。

计算功率、位移及功率因数。

东元HDI系列变频器使用手册说明书

东元HDI系列变频器使用手册说明书

专业制造专心服务HDI通用变频器系列使用手册八、功能一览表八、功能一览表Pr000Pr001Pr002Pr003Pr004Pr005Pr006Pr007Pr008Pr009Pr010分类功能码功 能设定范围及功能说明出厂值参数功能一览表(一)Pr012Pr013Pr014Pr015Pr016Pr017Pr018Pr019Pr011主频率设定最大输出电压基准频率设定中间频率时电压中间频率设定最低频率时电压最低频率设定最高操作频率保留频率下限参数锁定0.00220/38050.00*2.50/3.0*0.5050.000.000********0.00~400.00 Hz0.1V —*0.01~400.00 Hz0.1V —*0.01~400.00 Hz0.1~*0.01~20.00 Hz 10.00~400.00 Hz 0.00~400.00 Hz 0:无效 1:有效第一加速时间第一减速时间第二加速时间第二减速时间第三加速时间第三减速时间第四加速时间第四减速时间参数重置0.1~6500.0S 0.1~6500.0S 0.1~6500.0S 0.1~6500.0S 0.1~6500.0S 0.1~6500.0S 0.1~6500.0S 0.1~6500.0S00Pr020∫Pr027保留启动方式选择停车方式选择运行指令来源运行频率来源载波频率点动频率0.00~400.00 Hz 0:由启动频率开始起动1:频率跟踪起动0:减速停止1:自由运转停止0:操作器 1:外部端子2:通讯口0:操作器 1:外部端子2:通讯口0~150000*5.00Pr031Pr032Pr033Pr034Pr035Pr036应用参数基本参数00~10 08:恢复出厂值自学习旋转频率马达时间常数Pr028Pr0290-10.000-100010.000八、功能一览表反转允许选择0:反转禁止 1:反转有效1Pr037参数功能一览表(二)分类功能码功 能设定范围及功能说明出厂值应用参数Pr038Pr039Pr040Pr041Pr042Pr043Pr044Pr045Pr046Pr047Pr048Pr049停止键有无效S 曲线设定Up /Down 频率步长启动频率停车频率自动转矩补偿跳跃频率一跳跃频率二跳跃频率三跳跃频率范围定时器一时间设定定时器二时间设定0:STOP 无效 1:STOP 有效0.0~6500S 01~10.0 Hz 0.1~10.0 Hz 0.0~10.0%0.00~400.00 Hz 0.00~400.00 Hz 0.00~400.00 Hz 0.10~10.00 Hz 0.1~10.01~10010.00.010.500.502.0%0.000.000.000.500.11Pr050Pr051Pr052Pr053Pr054Pr055Pr056Pr057Pr058Pr059Pr060Pr0610无效 1运行中 2故障指示 3零速 4制动指示 5设定频率到达 6任意频率一到达7任意频率二到达 8加速中 9减速中 10变频器过载报警 11电机过载报警 12过转矩报警 13低压报警 14阶段完成指示15过程完成指示 16计数器到达 17中间计数器到达 18外控定时器一到达 19外控定时器二到达204~20mA 断线 25辅泵一 26辅泵二 27牵伸到达 28 PID 下限报警 29 PID 上限报 30风扇动作 31电磁继电器动作 32制动电阻动作0无效 1运转 2正转 3反转 4停止 5正/反转 6寸动 7寸动正转 8寸动反转 9紧停 10复位 11保留 12散热器或电机过热 13定时器一 14定时器二 15保留 16保留 17高速 18中速 19低速 20多段速一 21多段速二 22多段速三 23加减速选择一 24加减速选择二 25up 功能 26down 功能27计数器脉冲 28计数器复位 29牵伸31 AUTOPLC 暂停复位 32 PID 开启数位频率信号输出端0.00~400.00 Hz0203101718190105020000.00频率一致一多功能输入一(X1端子)多功能输入二(X2端子)多功能输入三(X3端子)多功能输入四(X4端子)多功能输入五(X5端子)多功能输入六(X6端子)多功能输出一(Y1端子)多功能输出二(Y2端子)多功能输出三(TA 、TB 、TC 端子)多功能输出四(KA 、KB 端子)多功能输出五(VO 端子)输入输出端子0.01~2.50八、功能一览表参数功能一览表(三)分类功能码功 能设定范围及功能说明出厂值Pr062Pr063Pr064Pr065Pr066Pr067Pr068Pr069频率一致二频率一致范围设定计数值设定模拟量输入选择0:0~10V 1:0~5V 2:0~20mA 3:4~20mA 4:0~10V,4~20mA 叠加0.00~400.00 Hz 0.10~10.00 Hz 00~6550000.000.5000模拟量低端频率低端频率偏压方向模拟量高端频率高端频率偏压方向0.00~400.00 Hz 0:正方向 1:负方向0.00~400.00 Hz 0:正方向 1:负方向0050.000Pr070Pr071Pr072Pr073Pr074Pr075模拟量负偏压反转选择VO 类比输出增益UP.DOWN 功能选择UP.DOWN 速度选择模拟量滤波常数中间计数器设置0:不可 1:可反转0.0~100.0%0:不记忆力1:记忆0:0.1Hz 1:0.01Hz0~500~65500010*******:普通运行 1:外控四段速2:外控多段速 3:扰动 4:控多段速 5:牵伸PLC 运转选择Pr080Pr081Pr082Pr083Pr084Pr085Pr086第二频率设定第三频率设定第四频率设定第五频率设定第六频率设定第七频率设定第八频率设定0.00~400.00 Hz 0.00~400.00 Hz 0.00~400.00 Hz 0.00~400.00 Hz 0.00~400.00 Hz 0.00~400.00 Hz 0.00~400.00 Hz15.0020.0025.00300035.0040.000.50Pr078Pr079PLC 运转方向PLC 加减速时间0~255 (0:正转 1:反转)0~65535000:运转一周后停止 1:循环运行 2:自动运行(STOP 间隔)一周后停止 3:自动运行(STOP 间隔)循环运行0Pr076Pr0770AuToPLC 选择多段速及简易PLC输入、输出端子八、功能一览表参数功能一览表(四)分类功能码功 能设定范围及功能说明出厂值Pr087Pr088Pr089Pr090Pr091Pr092Pr093Pr094Pr095Pr107Pr108Pr109Pr096~Pr106定时器一定时器二定时器三定时器四定时器五定时器六定时器七定时器八0.0~6500.0S 0.0~6500.0S 0.0~6500.0S 0.0~6500.0S 0.0~6500.0S 0.0~6500.0S 0.0~6500.0S 0.0~6500.0S 10.010.00.00.00.00.00.00.0保留多段速及简易PLCAUTOPLC 记忆功能外部端子UP 加速时间外部端子DOWN 减速时间外部端子频率递增/递减模式选择0:不记忆 1:不记忆0-6500.00Pr110Pr111Pr112Pr113Pr114Pr115Pr116Pr117Pr118Pr119Pr124Pr125Pr126Pr127Pr128Pr129恒速中失速防止时减速时间故障重启时间频率跟踪时电压上升时间过转矩检测准位过转矩检测时间0~200%0.1~20.0S 01.05.01.00.5辅泵个数辅泵连续时间辅泵互锁时间高速运行时间低速运行时间停机压力准位停机准位连续时间唤醒准位睡眠频率睡眠频率连续时间过压失速防止选择加速中失速防止准位恒速中失速防止准位减速中失速防止准位Pr120Pr121Pr122Pr1230:无效 1:有效0~200%0~200%0~200%过转矩检出方式选择0~30015001500~21~9000min 0.1~250S 1~250S 1~250S 1~150%1~250S 1~150%0.00~400.01~250S 0605S 60S 60S 95%30S 80%20.0020S 保护功能参数保护功能参数0.1~25.50.02~250.01~10--00-6500.000-1都会先停止再启动,一直持续到自动运转指令OFF 后停止; 2)每一阶段完成时,对应多功能输出接点动作;3)每一程式运行完成时,对应多功能输出接点动作。

使用说明书[110]

使用说明书[110]

HYGY油介损测试仪使用说明书武汉市华英电力科技有限公司地址:武汉市东湖高新区光谷大道62号光谷总部国际7栋4层电话:400-027-0098*************传真:************E-mail:**************网址:目录一、概述 (3)二、控制面板 (4)1.主面板功能区 (4)三、油杯简介 (5)1.油杯结构 (5)2.油杯技术标准 (5)3.油杯使用 (5)4.拆装油杯电极 (6)5.装入油样 (6)6.油杯清洗 (6)7.油杯主要技术参数 (7)四、工作原理 (7)1.仪器内部功能构造框图 (7)2.介损测量原理图 (7)3.工作原理 (8)4.名词解释 (8)五、主要技术指标 (9)六、主机操作 (10)1.主菜单界面说明 (10)2.仪器操作说明及注意事项 (11)3.菜单操作详细说明 (12)七、仪器成套性 (16)八、运输、贮存 (16)九、开箱及检查 (17)十、其它 (17)一、概述HYGY-油介损测试仪是用于绝缘油等液体绝缘介质的介质损耗角及体积电阻率测试的一体化结构的高精密仪器。

内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

其中加热部分采用了当前最为先进的高频感应加热方式,该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。

交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

内部标准电容器为SF6充气三极式电容,该电容的介损及电容量不受环境温度、湿度等影响,保证仪器长时间使用后仍然精度一致。

仪器内部采用全数字技术,全部智能自动化测量,多种模式测式,配备了大屏幕(320×240)触控式显示器,全中文菜单,每一步骤都有中文提示,测试结果可以打印输出,操作人员不需专业培训就能熟练使用。

郑重提醒:本公司提醒用户,该设备有高压输出,如果使用不当可能危及人身安全!操作员在未仔细阅读使用说明书之前,严禁使用本仪器!二、控制面板图一控制面板图1.主面板功能区①微型打印机:完成输出数据打印;②总电源开关:设备输入电源控制;③触控式液晶显示屏:主操作区,设备各项目的设定以及测试操作(具体操作见“操作”);④状态指示区;a)高压灯(红色):如果灯亮,表示油杯上已经带高压电;b)加热灯(绿色):如果灯亮,表示加热炉正在加热;如果灯闪烁,表示已接近设定温度,正在恒温;灯灭时同样要注意油杯上的高温;⑤复位:初始化整机的全部控制;三、油杯简介1.油杯结构图二油杯结构图①油杯杯体,测量加压极②油隙③油杯内电极,测量测试极④内电极固定钮⑤油杯内电极,测量屏蔽极⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构,完全符合GB/T 5654-2007标准,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

IQ200系列多功能谐波分量表用户手册说明书

IQ200系列多功能谐波分量表用户手册说明书

IQ200series multi-function harmonic component meter user manualA.Function,technical parameter1、Function1)、Measurement of three-phase voltage,current,active power,reactive power,apparent power,Four quadrant power,power factor,frequency,maximum power2)、Measurement of3-63sub harmonic of each phase voltage,current harmonic content and total content3)、1active energy pulse output,1reactive energy pulse output 4)、Maximum Demand(U,I,P,Q,S)5)、6DI,2DO(relay output),2Analog Output4-20mA6)、1RS485,MODBUS-RTU,LCD display2、Technical Data B,Programming and operating1、Display:three-phasevoltagefrequencythree-phasecurrentPower factorThree-phaseactive powerPsumThree phasereactive powerQs(Figure1)(Figure2)(Figure3)(Figure4)Three phaseapparent powersumThree phasepower factorTotal powerfactoractive energy(forward/backforward)reactive energy(forward/backforward)(Figure5)(Figure6)(Figure7)(Figure8)Total harmoniccontent ofvoltage3-63secondharmoniccontentTotal currentharmoniccontent3-63secondharmoniccontentThe MaximumDeamandandThe CurrentDemand6input state2output state(Figure12)Note1(Figure11)Note2(Figure10)Note3(Figure9)Explain:1)Figure1-Figure10shows the interface of common data display instrument,according to the""or""button switch interface.2)According to the""button in the common data interface,enter the phasevoltage harmonic data display interface such as(Figure12).3)According to the""button in the common data interface,enter the datadisplay interface such as phase current harmonics(Figure11).4)In the harmonic data display interface,press"MENU"key,can return to thecommonly used data display interface.Note1:according to the""key A/B/C phase voltage harmonic distortiondata display interface switchingAccording to the""or""can choose to display the time harmoniccontent(3-63).Note2:according to the""key A/B/C phase current harmonic distortion datadisplay interface switchingAccording to the""or""can choose to display the time harmoniccontent(3-63).Note3:at this screen,you can press the"MENU"key to see the otherDemand Values(I-current,P-total active power,Q-total reactivepower,S-total apparent power)2.Setting up:Press"MENU".""."".""."".""to finish setting up.MENU:press this button to enter into the programming mode when inMeter measurement display,displaying‘password’on the meter.Programand set up the meter only after entering the correct password,instrumentfactory initial password0001;the other function of the“MENU”button is to backspace during theprogramming process.Press“”and“”to choose the parameter for modification select thenumber in each digit(in XXXX form).“”and“”key:select the parameters or to increase or decrease thecursor position data""key parameters:enter the next layer of menus or save theModified value and returns a layer on the menu.The organizational structure of the menu is as follows:Users can choosethe appropriate programming setting parameters according to the actualsituation.Featrue DataWiring3-phase3-wire,3-phase4-Wire Citification GB/T 22264.1-2008 (China)Input voltage AC380V(100%-120%)Continuous Input Current0~5A Continuous:20Ie/1s Voltage Operation AC220V(85~265V)Active power pulse output5000imp/kwhReactive power pulse output5000imp/kvarhDigital Input Passive contact inputDigital Output Relay output AC220V5A Communication interface RS-485、MODBUS-RTU Accuracy0.2classDisplay LCDFrequency40~60Hz,0.1HzConsumption≤5VAEnvironment -10~55℃without corrosive gas (at20℃RH≤90%,at40℃RH≤50%)Dimensions96×96×75(L*W*D)Level1Level2Level3DescriptionPasswordInput passwordDefaultpassword0001Enter into programmingonly when the enteredpassword is correctSystemsetupChangePassword0-9999Reset passwordEnergyclearance YES/NOElectric energy is clearedto zero after confirmation backlighttime0-9999Unit:second.Default value:120NetWorksetupConnectionmodeN.3.4N.3.3Default value:N.3.4Voltagetransformingratio1-9999Set up voltage signal atio=Primary alue/secondaryvalueCurrenttransformingratio1-9999Set up current signal ratio=Primary alue/secondaryvalueComm.setupComm.rate BAUD4800,960019200Default:9600Communication data type N.8.1N.8.1:nonecannot changeAddress1-247Meter addressrange:1-247AlarmsetupUaMax0-9999(V)Set A/B/C phase alarmvoltage valueThe default setting of0,touse the alarm functionUbMax0-9999(V)UcMax0-9999(V)Analog1/2outputsetupEnable ON/OFF Turn on or turn off theAnalog outputItem Ua/Ia/Ps……Set Part-E to get more info Up Limit0-7500Set Part-E to get more infoDemandsetupEnable ON/OFF Turn on or turn off thisfunctionTime15(min)Demand Periodcannot changeClear YES/NO Clear the DemandDC220V±15%Page.01Page.02Page.03Page.04Page.05Page.06C.Mounting and wiring1.Mounting dimensions:2.Mounting method:Installed in a dark way installed on the panel 2.Terminalwiring:Note:L-N is the auxiliary power supply.Make proper wiring according to themeter enclosure wiring diagram!1)Auxiliary power supply:The IQ200series multi-functional power meter has universal AC/DC switch power supply input interface,offering standard products with the 220V AC/DC or 110V AC/DC power supply interface when not stated specially.The meter’s operating power supply voltage limit is 85to 265V (AC/DC).Make sure that the supplied power supply is suitable for this series product,to avoid damages to the product.A).For AC power supply,it is recommended to install a 1A fuse on thelive-wire side.B).In regions of worse power quality,it is recommended to install a surgeprotector in the power supply circuit to avoid lightning,and install a fast pulse burst suppressor.2)Input signal:The IQ200series product uses the calculation method of individual collection in each measurement channel,ensuring consistency and symmetry when in use,suitable for different load types.Remark:A)Voltage input:the input voltage should not exceed the product’srated input voltage (100V or 400V).Otherwise,a PT should be considered to use,and a 1A fuse must be installed in the voltage input end.B)Current input:the standard rated input current is 5A.An externalCT should be used for above 5A current.If the used CT is connected to other meters,serial connection should be made.Make sure to disconnect the CT’s primary circuit or short circuit the secondary circuit before removing the product’s current input wiring.A connection bar is recommended to use.Do not directly connect to the CT,convenient for removal.C)Make sure that the input voltage and current are corresponding,with consistent phase sequence and direction;otherwise,value and symbol errors (power and energy)will occur!D)The meter input network is configured to the CT quantity in thesystem.Choose the 3-phase 3-wire 2-compnent method for 2-CT cases,while the 3-phase 4-wire 3-component method is chosen for 3-CT cases.The input net setup in the meter wiring and meter programming should be consistent with the wiring methods for the measured loads.Otherwise,this will result in incorrect voltage or power measurements by the meter.In a 3-phase 3-wire system,the voltage measurement and displayed value are related to line to line voltage,while in a 3-phae 4-wire system,the voltage measurement and displayed value are phase to phase voltage.3)communication port:41for the RS485(A+),42for the RS485(B-),43for the shieldeThe communication line adopts ZR-RVSP 2×1.5mm2two core shielded twisted pairThere must be a shield must be tightly twisted 4)electric energy pulse output:31-active power pulse output (-)32-active power pulse output (+)33-reactive power pulse output (-)34-reactive power pulse output (+)5)2 way relay output (4-7):4-5 for a set of ,6-7 for a set of .Normally open passive contact signal output,the contact capacity of 5A AC220V (resistive load) (the relay controlled by the communication command)6)digital input (60-66):6sets of passive contact input,60for the COM (common)7)analog output (50-52):2analog output,50is the common GND for the analog.the maximum load 400Ω,the output current 4-20mA.see the Part-E to get the output items info.this feature is optional.D.Digital communication The serial asynchronous half-duplex RS485communication interface is offered,using MOD-BUS-RTU protocol.E.Analog Output ItemsThe following items are the secondary side of the electrical parameters that IQ200mesaured.Eaton corporationAsia Pacific Headquarterne 280,Linhong Road Changning District Shanghai 200335Tel:86-21-52000099Eaton is a registered trademark of Fax:86-21-52000200Eaton Corporation All trademarks are property of their respective owners © 2018 Eaton Corporation All Rights Reserved Printed in China APr -20188) screw reated tightening torque 5.1kgf.cm (0.5N.m)。

安科瑞125 PZ 系列谐波仪表安装使用说明书

安科瑞125 PZ 系列谐波仪表安装使用说明书

125PZ系列谐波仪表PZ Series Harmonic Meters安装使用说明书V1.3Installation and operation instructionV1.3安科瑞电气股份有限公司ACREL CO.,LTD申明DECLARATION版权所有,未经本公司之书面许可,此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播,否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利,恕不另行通知。

订货前,请垂询当地代理商以获悉本产品的最新规格。

No part of this publication may be reproduced,stored in a retrieval system,or transmitted in any form by nay means,electronic,mechanical photocopying,recording,or otherwise without prior permission of Acrel.All rights reserved.This company reserve power of revision of product specification described in this manual,without notice.Before ordering,please consult local anget for the latest specification of product.目录CONTENTS1概述General (1)2产品规格及功能特点Specification and features (1)2.1系列产品规格Series Products specification (1)2.2系列产品辅助功能auxiliary functions of series products (2)3技术参数Technical parameter (5)4安装接线说明Instruction of installing connection (6)4.1安装尺寸installing size (6)4.2接线方法Method of connection (7)5包装Package (9)6工程施工注意事项Notice in engineering construction (9)6.1电压输入Voltage input (9)6.2电流输入Current input (9)6.3通讯接线Communication connection (10)7操作说明Operation description (10)7.1PZ96L-E4/H/PZ42L-E4/H操作指南Operating guide (10)8通讯说明Communication description (21)8.1简介General (21)8.2通讯地址表Communication Address Table (21)8.3通讯值与实际值对应关系 (29)9DL/T-645通讯指南Communication Guideline (31)9.1DL/T645-1997协议简述DL/T645-1997protocol overview (31)9.2传输方式Transmission mode (31)9.3协议Protocol (32)10平均值、极值相关说明(average,extreme value instructions (38)10.1按键操作指南Key operation guide (38)10.2通讯说明Communication description (38)1概述GeneralPZ系列可编程智能电测仪表包括PZ96L-E4/H、PZ42L-E4/H等多款产品,是本公司按IEC标准设计,与国际先进技术同步的综合电力监控仪表。

SICAM P37 谐波型三相智能电力监测仪表使用说明书V1.5

SICAM P37 谐波型三相智能电力监测仪表使用说明书V1.5

3.6 权限与安全管理
(1)仪表具有编程权限管理功能,根据 DL/T645 规约要求,仪表有三级密码保护: 0 级密码:用于电表清零、所有参数设置和修改 0、2、4 级密码; 2 级密码:用于电表清零、所有参数设置和修改 2、4 级密码; 4 级密码:用于参数设置和修改 4 级密码,不能用于电表清零、清极值和 PT、CT 变比设置。 所有级别的缺省密码为: 000000 (2) 仪表必须处于编程状态下才能进行参数设置。 进入编程状态的操作步骤为: 同时按下“ 和“ ” 键
4
数据类别→设置检测数据阀值 →设置判断条件 →选择报警信号输出继电器。 ① 各类检测数据代码如下: (DL/T645 代码为十进制数;Modbus-RTU 代码为十六进制数)
MODBUS 代码 DL/T645 代码 00 01 02 03 06 07 08 09 0B 0C 0D 0F 10 11 12 0 1 2 3 6 7 8 9 11 12 13 15 16 17 18 数据内容 A 相功率因数 B 相功率因数 C 相功率因数 总相功率因数 频率 A 相电压 B 相电压 C 相电压 AB 线电压 BC 线电压 CA 线电压 A 相电流 B 相电流 C 相电流 零线电流 MODBUS 代码 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F DL/T645 代码 20 21 22 23 24 25 26 27 28 29 30 31 数据内容 A 相有功功率 B 相有功功率 C 相有功功率 总相有功功率 A 相无功功率 B 相无功功率 C 相无功功率 总相无功功率 A 相视在功率 B 相视在功率 C 相视在功率 总相视在功率
当检测数据代码为 FF 时表示该组越限报警功能关闭。 ② 检测数据阀值:检测数据是否越限的判断阀值。不同的数据类型有不同的单位,如:电压 —V;电流—A,有功—KW,无功—KVAR,视在—KVA,频率—Hz。 ③ 判断条件:设置为 0 表示大于限额值报警;1 表示小于限额值报警。 ④ 报警信号输出继电器:设置为 0 表示报警信号无输出;1 表示报警信号从继电器 1 输出;2: 表示报警信号从继电器 2 输出;3 表示报警信号从继电器 1 和 2 同时输出。 (3)报警参数设置举例。将其中 1 组越限报警参数设定为对“A 相电压”进行自动检测报警,报 警阀值假定为 240V,判断标准假定为“大于限额值”,信号输出口假定从继电器 2 输出。 ① 使用 MODBUS RTU 协议配置报警参数: 0110 地址设置为“07”; 0111 地址设置为“0000”, 0112 地址设置为 “5DC0” (根据协议先将数值 “240” 乘以 100 得到 “24000” 后再进行 16 进制转换为 “00005DC0”) ;0113 地址设置为“00”,0114 地址设置为“02”。 ② 使用 DL/T645 协议配置报警参数:标识编码“04000F0A”地址设置为“07,00000240.00,00, 02”。

液晶多功能表 液晶多功能谐波表 液晶谐波表

液晶多功能表 液晶多功能谐波表 液晶谐波表

1 概述1.1产品特点SD994Z三相智能电力仪表以工业级微处理器为核心,采用现代数字信号处理技术,集电量遥测、遥控、遥信、变送器等功能于一体。

直接针对一回线路设计,能够完成一回线路的监控功能,广泛用于工业、商业、民用电力系统和变电站中。

SD994Z配有高清晰大屏幕点阵式液晶,可同时显示数据,汉字及录波图形,人机界面更简洁易懂。

电压、电流、功率、频率、电能、谐波、开关量状态等多组参数都可以在面板时实显示。

参数设置包括系统参数、通信参数、模拟量参数等,均可通过面板设置。

数据存入非易失存储器,即使停电也不会丢失,可保存10年以上。

SD994Z以高可靠的工业标准设计而成,采用多种隔离和抗干扰措施,能够在高干扰电力系统环境中可靠运行。

1.2功能简介表1.1基本功能功能说明输入和输出三相电压输入(V1、V2、V3)三相电流输入(I1、I2、I3)三路继电器输出(DO1~DO3)四路开关量输入(DI1~DI4)一路模拟量输入(AI)一路模拟量输出(AO)电能脉冲输出测量参数电压测量、电流测量、功率测量、频率、电能三相电压电流总的谐波畸变率三相电压电流各次谐波含有率(2~31次)三相电压不平衡度、三相电流不平衡度三相电流电压实时录波事件记录64个事件记录,分辨率1ms越限监视监视电压、电流、功率等,可触发继电器动作通信方式1个RS-485口,MODBUS规约,通信速率达9600bps注:装置具体的功能配置请根据选型表确定。

1.3应用领域SD994Z既可用作电力参数指示器,替代模拟指针仪表和数字面板表;也可作为自动化系统的前端采集元件;亦可作为配电系统的连续测量和监视单元。

由于采用基于真实有效值的测量算法,适用由于非线性负荷造成的电压和电流畸变而含有高次谐波的测量。

主要应用领域有:·工厂动力系统自动化、负荷控制;·SCADA、DCS、EMS集成厂商;·变电站综合自动化;·发电厂电气DAS;·邮电局电源系统、智能大厦;·能源管理系统。

LY系列智能测控仪说明书全集~~

LY系列智能测控仪说明书全集~~

LY系列智能测控仪说明书全集~~一、概述LY—100智能测控仪是智能型、高精度的数显温度、压力、液位测量控制仪表,与温度、压力、液位传感器及变送器配接可构成各种量程和规格的温度、压力、液位测控系统。

LY—100智能测控仪的输入信号可通过内部微型继电器任意改变,输入端子只需3个就能满足热电偶、热电阻、0~10mA或4~20mA标准电流、0~5V、1~5V标准电压信号的要求。

主要特点:◆采用当今最先进的ATMEL单片微机作主机,减少了外围部件,提高了可靠性。

◆集多种输入型号、输出方式于一机。

◆采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术,注重现场容错能力,使整机具有很强的抗干扰能力。

◆采用双四位LED数码显示,可同时显示测量值与报警点设定值。

二、主要技术指标:基本误差:0.2%FS±1个字分辨力:1、0.1显示:双四位LED数码管显示输入信号:标准电流0~10mA、4~20mA标准电压0~5V,1~5V热电偶K、S、B、T、E、J、WRE、N热电阻Pt100、Cu50、Cu100冷端补偿误差:±1℃报警输出:二限报警或四限报警,每个输出根据需要可设定为上限报警、下限报警或禁止使用,继电器输出触点容量AC220V/3A或AC220V/1A。

变送输出:4~20mA(负载电阻≤500Ω)、0~10mA(负载电阻≤1000Ω)1~5V、0~5V(负载电阻≥200KΩ)通讯输出:接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300~9600bps内部自由设定馈电输出:DC24V/30mA温度补偿:0~50冷端温度自动补偿,误差:±1℃电源:开关电源85~265VAC功耗:4W环境温度:0~50℃环境湿度:<85%RH面板尺寸:160mm×80mm、96mm×96mm、96mm×48mm、72mm×72mm、48mm×48mm三、型号说明型谱说明LY-100智能数字显示调节仪外型尺寸A横式160×80×125 mm A/S竖式80×160×125mmB方式96×96×110 mmC横式96×48×110 mmC/S竖式48×96×110 mmD方式72×72×110 mmF方式48×48×110 mm报警输出B□B0无报警输出;B1-B4,1-4点报警变送输出X14-20mA输出X20-10mA输出X31-5V输出X40-5V输出通讯输出P微型打印机R串行通讯RS232S串行通讯RS485变送器配电电源V12带DC12V馈电输出V24带DC24V馈电输出供电电源220VAC供电W DC24V供电四、操作说明(一)面板说明HA-HA报警灯LA-LA报警灯OUT-输出指示灯COM- 通讯指示灯AT-自整定状态灯PV-测量值显示窗SV-设定值显示窗(二)上电自检⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。
