基于智能电容器的无功补偿系统设计
智能电容器在箱式变无功补偿装置中的应用
沾灰尘等原 因， 以致主触头接触不 良， 容易发 出噪音 ， 而 小区内的 箱式变大 多离住户近， 夜深人静时容易干扰住户休 息。 （ ４ ） 可靠性低 、 接线复杂、 占用空间大、 维护不方便等 。
（ ３ ） 在动 态的无功补偿 装置上 ， 配 置适 当 的无 功调 节器 ， 可 以改善 电力系统的动态性能 ，提高输 电线路 的输送 能力 和稳定
１ Ｒ。
都有冲击 ， 投切 电容器 的时候， 交流接触器 断弧 ， 导致 电容器频繁
受到冲击， 容量衰减 ， 寿命降低 ， 熔断器容易击 穿， 交流接触器 容
易 损坏 。 （ ３ ） 交 流 接 触 器 运行 一段 时间 后 ， 电磁 线 圈 吸 力 不 足 ， 主触 头
加装无功补偿后 ， 功 率 因素 ｃ ｏ ｓ 出升 高 ， 电流 Ｉ 降低 ， 有 功 损 耗 ＡＰ就 成 倍 降 低 。
１ 无功补偿 的意义
（ １ ） 无功 补 偿 能 保 证 电 网 的 电压 稳 定
定容 量 的 ２ ０ ห้องสมุดไป่ตู้３ ０ ％。
早期箱式变通常采用 由智能控制器 、 低压 电力 电容器 、 熔丝、 复合 开关或机械 式接 触器 、 指示灯、 热继 电器等 散件 组成 的传统
无 功补 偿 装 置 ， 该 装 置 存 在 以 下缺 点 ：
电力建 设
壤 材 目 蓑 晦
２ ０ １ ３年 ７月
智能电容器在箱式变无功补偿装置中的应用
叶 福 明
（ 福建省三钢集 团有限责任 公司 福建省 三明市 摘 ３ ６ ５ ０ ０ ０ ） 要： 简要介绍 了无功补偿的意义 ， 通过 分析 箱式变中常规 电容 器构成 的无功补偿 系统存在的缺点 ， 而采用智能 电
智能补偿电容的原理

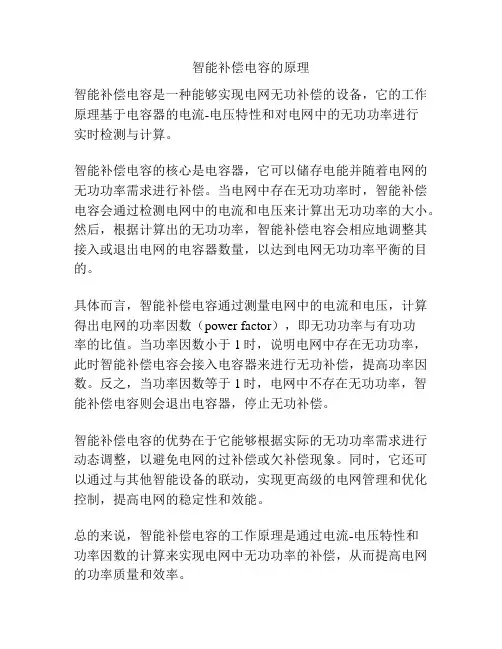

智能补偿电容的原理
智能补偿电容是一种能够实现电网无功补偿的设备，它的工作原理基于电容器的电流-电压特性和对电网中的无功功率进行
实时检测与计算。
智能补偿电容的核心是电容器，它可以储存电能并随着电网的无功功率需求进行补偿。
当电网中存在无功功率时，智能补偿电容会通过检测电网中的电流和电压来计算出无功功率的大小。
然后，根据计算出的无功功率，智能补偿电容会相应地调整其接入或退出电网的电容器数量，以达到电网无功功率平衡的目的。
具体而言，智能补偿电容通过测量电网中的电流和电压，计算得出电网的功率因数（power factor），即无功功率与有功功
率的比值。
当功率因数小于1时，说明电网中存在无功功率，此时智能补偿电容会接入电容器来进行无功补偿，提高功率因数。
反之，当功率因数等于1时，电网中不存在无功功率，智能补偿电容则会退出电容器，停止无功补偿。
智能补偿电容的优势在于它能够根据实际的无功功率需求进行动态调整，以避免电网的过补偿或欠补偿现象。
同时，它还可以通过与其他智能设备的联动，实现更高级的电网管理和优化控制，提高电网的稳定性和效能。
总的来说，智能补偿电容的工作原理是通过电流-电压特性和
功率因数的计算来实现电网中无功功率的补偿，从而提高电网的功率质量和效率。
电容无功补偿原理
电容无功补偿原理
电容无功补偿是一种电力系统中常用的措施，通过添加电容器来提供无功功率，从而改善电力系统的功率因数。
其原理基于电容器具有存储和释放电能的能力。
在电力系统中，电流由有功分量和无功分量组成。
有功功率用于供应实际的负载功率需求，而无功功率用于维持电力系统的稳定性和电压质量。
功率因数是衡量电力系统负载对电源的有功功率利用效率的指标，它描述了有功功率和视在功率之间的关系。
当电力系统的功率因数较低时，系统的无功功率需求较大，这会导致电压下降、能源浪费以及系统效率降低。
为了改善功率因数和减少无功功率，电容无功补偿可以被应用。
电容器连接到电力系统中，在负载端补充无功功率，并改善功率因数。
当负载需要无功功率时，电容器通过释放储存的电能来满足这一需求；而当负载产生多余的无功功率时，电容器则可以吸收多余的无功功率来维持系统的平衡。
通过电容无功补偿，系统的功率因数可以得到改善，无功功率的流动得到控制，系统的电压稳定性得到提升，能源浪费得到减少。
同时，这种补偿措施对电力系统的可靠性和稳定性也有积极的影响。
总而言之，电容无功补偿利用电容器的储能和释能能力来提供无功功率，从而改善电力系统的功率因数，减少能源浪费，并
提高电压质量和系统的稳定性。
这是一种有效的电力系统优化措施。
智能无功补偿控制器的设计
工程设计项目名称：智能无功补偿控制器的设计智能无功补偿控制器的设计摘要：随着社会的发展，社会用电量的急剧增加，大量低功率因素的负荷接入电网对电网形成的巨大挑战。
而且现在用户对电能质量的要求越来越高，同时也为了电网的安全运行，需要平衡无功负荷功率。
在低压供电系统中，低压无功补偿装置的功能就是向感性负载设备就近提供无功功率，低压无功补偿控制器是无功补偿装置的核心，采用检测电网运行参数，减少了运算量，提高电网参数辨识的精度，并可以简化系统软件设计。
控制器以MCU处理器为控制核心，采用功率因数控制方式来检测电压电流并计算出功率因数、无功功率，按照一定的控制规律投切电容器组，实现无功补偿。
本文首先介绍无功补偿的基本原理，再详细介绍基于STM32F103RBT6和ATT7022E的无功补偿控制器的设计。
关键词：无功补偿、控制器、功率因数、STM32F103RBT6、ATT7022E一、引言电力是我国的主要二次能源，随着国民经济的发展，节电降耗，减少生产成本是企业追逐的目标。
但是电力系统中先天性的存在着大量的无功负荷，这些无功负荷来自电力线路、电力变压器以及用户的用电设备。
系统运行中大量的无功功率将降低系统的功率因数，增大线路电压损失和电能损失，严重影响着电力企业的经济效益，解决这些问题的一个有效途径就是进行无功补偿。
功率因数的提高，不仅能提高供电设备的供电能力，而且可以降低电力系统的电压损失，减少电压波动，改善电能质量，降低电能损耗，从而节省电力提高企业的经济效益。
同时，在现代电力企业中，功率因数是考核配电网运行的重要指标。
为达到考核指标，必须结合本地区的具体情况，进行无功的规划,其规划的目的是：(1)保证规划地区的无功平衡，维持电力系统的无功稳定。
(2)提高地区电网电压的质量，使地区电网无功、电压优化运行。
(3)提高功率因数、改善地区电网电能质量，提高电力企业经济效益。
(4)合理确定无功补偿方式、无功补偿容量、无功补偿的安装地点使补偿效果最佳。
现代电力TDS智能式低压电力电容器产品介绍
03
某新能源汽车充电站建设案例
在该新能源汽车充电站建设中，采用TDS智能式低压电力电容器进行功
率因数校正后，显著提高了充电设备的运行效率和充电速度。
PART 05
安装调试与操作维护指南
REPORTING
WENKU DESIGN
安装前准备工作建议
确认电容器及其附件的型号、规格和数量是否符合设计要求，检查产品合格证和出 厂试验报告是否齐全。
工业自动化领域的应用
1 2 3
自动化设备无功补偿
针对自动化设备运行过程中产生的无功功率， TDS智能式低压电力电容器可实现快速、精准的 无功补偿。
工业机器人供电优化
工业机器人对供电质量要求较高，TDS智能式低 压电力电容器可优化供电质量，提高机器人运行 稳定性。
工业节能改造
在工业节能改造项目中，TDS智能式低压电力电 容器可降低系统能耗，提高能源利用效率。
自动保护等智能化功能。
高可靠性
采用优质元器件和先进的生产 工艺，确保产品的高可靠性和
长寿命。
宽电压范围适用
适用于不同电压等级的低压电 力系统，具有广泛的适用性。
易于安装与维护
产品设计简洁，安装方便，维 护成本低，为用户节省了大量
时间和成本。
PART 02
技术原理及性能指标
REPORTING
WENKU DESIGN
产品定义与功能
01 定义
02
03
1. 自动无功补偿 2. 谐波滤除
04 3. 三相平衡
05 4. 电能质量优化
现代电力TDS智能式低压电 力电容器是一种先进的电 力电子装置，专为低压电 力系统设计，用于提高功 率因数、降低谐波失真、 平衡三相负载以及优化电 能质量。
电力系统中的无功补偿优化解决方案
电力系统中的无功补偿优化解决方案概述无功补偿是电力系统中重要的一环，可以提高系统的功率因数、降低线路损耗、改善电压质量等。
在传统的电力系统中，无功补偿主要依靠电力电容器实现，但由于电力电容器存在功耗和寿命等问题，无法完美解决无功补偿的优化问题。
因此，探索更优化的无功补偿解决方案成为了当前电力系统研究的热点之一。
第一部分：电力系统中的无功补偿问题在电力系统中，无功功率是导致电网电压下降、线路过热和电力设备故障等问题的主要原因之一。
同时，无功功率也是电力系统中公共电网与大型工商业用户之间的有价值的能力资源。
因此，如何进行无功补偿，提高电力系统的功率因数以及优化供电质量具有重要意义。
在电力系统中，无功补偿的关键是要准确判断无功功率的大小和方向。
常见的无功补偿方式有基于电力电容器的无功补偿和基于STATCOM的无功补偿两种。
第二部分：基于电力电容器的无功补偿方案基于电力电容器的无功补偿方案是传统的无功补偿方式，通过并联接入电抗器和并联电容器来实现。
电容器可以消耗无功电能，并通过调节并联电感器的阻抗来改善电网的功率因数。
然而，电力电容器也存在一些问题。
首先，电容器本身具有一定的功耗，会导致系统的损耗增加。
其次，由于电力电容器的使用寿命有限，需要定期更换，这给电力系统的运维带来一定的不便。
为了解决这些问题，研究人员提出了一系列的无功补偿优化解决方案。
第三部分：基于STATCOM的无功补偿方案STATCOM（Static Synchronous Compensator）是一种新型的无功补偿设备，通过电力电子技术将无功电能转化为有用的有功电能，实现无功补偿。
相较于电力电容器，STATCOM具有很多优势。
首先，STATCOM可以自动调节无功功率，无需人工干预。
其次，STATCOM具有快速响应能力，可以在短时间内对系统进行无功补偿。
此外，STATCOM的寿命长，可以持续使用较长时间。
然而，STATCOM也存在一些限制。
智能电容无功补偿
智能电容无功补偿
智能电容无功补偿是可以有效补偿电力系统的无功功率缺陷的一种先进技术，
为有效减轻电力系统负荷形成更完善的负荷电压调节提供了一种可行的解决方案。
智能电容无功补偿可以大大降低电力系统无功功率的全损失。
通过采用该技术，可以有效地实现电力系统的恒定无功功率的补偿，有效的改善了系统的电压水平和线路参数，进而提高了系统的仿真效果、安全性以及可靠性。
此外，智能电容无功补偿技术的优势还在于能够发挥多倍的补偿能力，发挥更
大的无功补偿效果，改善系统的平衡度，同时也能有效地限制成本和提高效率。
智能电容无功补偿具有分散补偿——以有效的补偿技术把无功补偿区域划分为
一个交流系统的网络，使用自抗性UPS、传感器把电容的效果及时的发送到系统中，从而实现分散无功补偿的效果。
空载损耗小——将智能电容无功补偿技术应用于系统无功补偿，由于原理、设计以及执行上，能够有效地提高电容器的利用效率，同时还可以大大降低系统空载损耗。
直流抗干扰能力强——智能电容无功补偿具有优良的直流抗干扰能力，能够有效抑制系统的非线性电流、频率以及桥头电压漂移等现象，从而有效的实现电力系统的抗放电效果。
总之，随着发电厂的改造和新建，以及变电站、线路的架设，智能电容无功补
偿技术将会越来越受到重视，给社会经济发展带来更加持久的协调性，这一技术无疑将为我们的技术应用开辟出新的无功补偿领域，且能够更好的应对未来发电应用的持续发展。
电容器自动补偿原理及无功补偿计算
一、KL-4T 智能无功功率自动补偿控制器1、补偿原理JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。
2、计算方法及投切依据以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。
1)电压投切门限投入电压门限范围 175V ～210V 出厂预置 175V切除电压门限范围 230V ～240V 出厂预置 232V回差 0V ～22V 出厂预置 22V2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V3)过压保护门限（电压上限）242V ～260V 出厂预置 242V4)投切延时 1S ～600S 出厂预置 30S3、常见故障及处理办法用户端电压过低而电容器不能投入。
1）电压低于欠压保护门限。
2）三相电压严重不平衡。
二、JKL-4C 无功补偿控制器1、补偿原理JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。
取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。
2、计算方法及投切依据依据《DL/T597-1996低压无功补偿器订货技术条件》无功电流投切，目标功率因数为限制条件。
1）当电网功率因数低于COSФ预置且电网无功电流大于1.1Ic 时（Ic为电容器所产生无功电流，由控制器自动计算），超过延时时间，补偿电容器自动投入。
2）当相位超前或电压处于过压、欠压状态时，控制器切除电容器。
浅析低压智能式无功补偿
电子 科 学
２宰 蟊 科０ ３ ０年 １囊 第期
浅析低压智能式无功补偿
林 月庆
（ 门电业局 ，福建厦 门 ３ １０ ） 厦 ６００
摘 要 本 文介绍低压智 能式无功补偿 与传 统式无功补偿 相 比较 ，在工 厂安装检验调试 、现场运行维 护方面 ，具有智 能化、模块化 、标准
器的自检、仪器检测等都可 以判定 电容器状况。 ３ 智 能无功 补偿 方式 灵活 ，经 济效益 好 传统无功补偿一般采用三相补偿方式 ，有些也采用单相补偿方式。 智能型无功补偿除 了可以采用三相补偿 、单相补偿方式外 ， 还可 以采用
混合补偿方式；若采用混合补偿需将单相补偿电容器靠电源侧安装 ， 其 后再 安装 三相补偿 电容器 （ 如图２ 。与传 统无功补偿相 比，特别是负 ）
参考 文献 【李 火元． 系统 继 电保 护与 自动装 置［］ １ ］ 电力 Ｍ ． ： 电力 出版社， ０ ． 北京 中国 ２ ５ ０
【 史 国生． ２ ］ 电气 二次 回路及 其故障分 析［ ］ Ｍ ． ： 学工业 出版社， ０ ． 北京 化 ２ ９ ０
根据直 流开关柜端子柜原理 图 ，首先对东丽开发 区变电所二次接 线进行更改 ，将Ｋ ３ ／继电器辅助结点 １ 、１和Ｋ ３ ／继 电器辅助结点 ０ ０３ ３ ４ ０ ４２
期
拼
！
图１
图２
２ 智能 无功补 偿试 验人性 化 ，调试 简单
传统无功补偿在工厂调试时 ，为了避免投入电容器导致工厂电压偏 高和电容实际电流通过试验车造成过载和损坏 ，一般均采用拔掉熔 断器 熔管 （ 装空气开关时断开它 ），或者拆 除热继 电器 （ Ｒ ”３ Ｆ １ ）出线侧 导线方式 。恢复熔管或导线时需确保接触 良 ，无法检测 电容器是否合 好 格； 需等到运行投 ＾ 时观察电流值或其它检测仪器来确认电容器完好 。 智能无功补偿在工厂调试时 ，仅需在通 电前将电容面板上拨动开关 拨向 “ 强投”档位置 ，通电后产 品进入模 拟调试状态 ， 观察其面板指示 灯的颜色来判定是否投入 ；不需拆除一次侧元器件或导线来避免试验车 过载。通过逐组强投 电容器 比 较外侧电流和人机联系界面显示值、电容
一种基于电容器组优化配置的智能低压无功补偿装置
步投切无功补偿装置 的设计方法 。该方法对电容器组 以二进制编码方式分配 ， 化了电容器 的投切 阈值 。系统以 优
Ｄ Ｐ ８２为核心 ， 用电能计量芯片 Ａ Ｙ０２ Ｓ２１ 采 Ｔ Ｔ２ Ａ采集 电网数据 ， 实现 了实时提取三相 电压和 电流的过零点 ，同时使 用永磁真空同步 开关保证 了电容器组在最佳 相位投切 。该优化方案大大提高了补偿 效率 和控制精度 。 关键词 ： 无功补偿 ； 同步投切 ； 编码方式 ； 投切 阈值 ； 永磁真空 同步开关
第２ ９卷第 ４期
Ｖｏ ． ９， ． １２ Ｎｏ ４
西 华 大 学 学 报 （ 自 然 科 学 版 ）
Ｊ ｕｎ ｌｏ ｈ ａＵｎｖｒｉ ・ Ｎａｕ ａ ｃｅ ｃ ｏ ｒ ａ ｆＸｉｕ ｉｅｓｔ ｙ ｔｒｌＳ ｉｎ ｅ
２１ ００年 ７月
Ｊ １２ Ｏ ｕ ．Ｏｌ
文 章 编 号 ：６ ３１９ ２ １ ）４０ １－３ １７ —５ Ｘ（０ ０ ０ － ５０ ０
ａ ｅ ｏ ｔｉ ｅ ，ａ ｄ ｔ ｅ ｐ ｒ ｎ ｎ ｇ ｅ ｉ ｖ ｃ ｕ ｓ ｎ ｈ ｏ ｏ ｓ ｃｒ ｕｔｂ ｅ ｋ ｒｅ ｓ ｒ ｓ ｔｅ ｂ ｓ ｈ ｅ ｏ ｅｃ ｐ ｃ ｔｒｂ ｎ ｗ ｔ ｈｎ ． ｒ ｂａ ｎ ｄ ｎ ｈ ｅ ｍａ ｅ ｔ ｍａ ｎ ｔ ａ ｕ ｍ ｙ ｃ ｒ ｎ ｕ ｉｃ ｉ ｒ ａ ｅ ｎ ｕ ｅ ｈ ｅ ｔ ａ ｆｔ ａ ａ ｉ ａ ｋ ｓ ｉ ｉ ｇ ｃ ｐｓ ｈ ｏ ｃ Ｔ ｉ ｏ ｔ ｌ ｅ ｉｎ ｃ ｎ ｇ ｅ ｔ ｎ ａ ｃ ｈ ｆ ｃｅ ｃ ｄ ａ ｃ ｒ ｃ ｆ ｈ ｅ ｉｅ ｈ ｓ ｐ ｉ ｓ ａ ｒ ａｌ ｅ ｈ ｎ ｅ ｔ ｅｅ ｉｉ ｎ ｙ ａ ｃ ｕ ａ ｙ ｏ ｅ ｄ ｖ ｃ ． ｍａ ｄ ｇ ｙ ｎ ｔ Ｋｅ ｒ ｓ ｖ ｒｃ ｍｐ ｎ ａｉｎ； ｙ ｃ ｒ ｎ ｕ ｗ ｔ ｈ ｎ ；ｅ ｃ ｄ ｎ ｄ ；ｓ ｉ ｈｎ ｈ ｅ ｈ ｌ ｐ ｒ ａ ｅ ｔ ｇ ｅｉ ａ ｕ ｍ ｙ ｃ ｒ — ｙ ｗｏ ｄ ： ａ ｏ ｅ ｓ ｔ ｏ ｓ ｎ ｈ ｏ ｏ ｓ ｓ ｉ ｉ ｇ ｎ ｏ ｉ ｇ ｍｏ ｅ ｗ ｔ ｉ ｇｔ ｒ ｓ ｏ ｄ； ｅ ｃ ｃ ｍ ｎ ｎ ｍａ ｎ ｔ ｖ ｃ ｕ ｓ ｎ ｈ ｃ ｏ ｎ ｕ ｉ ｕｔｂ ｅ ｋ ｒ ｏ ｓ ｃｒ ｉ ｒ ａ ｅ ｃ
基于电力系统电容器无功补偿与电压调整问题的探讨
现代国企研究 2018. 2（下）122摘要：电压是评价电能质量的重要参数和指标，在电力系统生成过程中，用电设备一般都是按照标准额定电压进行设计和制造的，以确保用电设备满足电力生产要求。
在电力生产过程中要确保电压值偏移处于可控范围之内，电压调整与电力系统的无功功率有着较为密切的关系。
关键词：电力系统；电力生产；无功补偿；电压调整刘 阳基于电力系统电容器无功补偿与电压调整问题的探讨在电力系统系统，电压损耗是常见的问题，产生电压损耗的原因主要是由于无功功率在电抗上产生压降，以及有功功率在电阻上产生压降。
通常来讲，在电力系统中，电抗数值要比电阻高出很多，因此电压损耗很大一部分原因是受到无功功率的影响，有功功率对电压损耗的影响相对较小。
一、电力系统无功补偿方式（一）同步调相机同步调相机是一种同步电动机，在无功补偿中的应用时间比较早，随着并联电容在电力系统中的广泛应用，同步调相机的应用逐渐减少。
同步调相机具有十分明显的优势，第一，可以根据电力系统的负荷变化情况，对电力系统的电压进行调整，从而使得电压变得均匀、稳定，确保电压处于规定水平。
第二，同步调相机可以根据电力系统无功需要，自动调节励磁的运行，在过励磁的时候可以保证其发出额定值100%的无功功率，由于电容器只能发出无功功率，不能吸收无功功率，所以同步调相机具有无功补偿作用。
第三，在电力系统中，同步调相机可以强制性地装设励磁装置，当安装励磁装置之后，电力系统出现故障的时候电压会迅速降低，同步调相机却可以强制保证电压稳定，对于提高电力系统的安全性和稳定性具有十分重要的意义。
（二）使用并联电容器并联电容器是电力系统中应用最广泛的一种无功补偿设备，当前国内外很多电力系统生产都会使用并联电容器进行无功补偿。
使用并联电容有具有一定的优势，设备的投资较少，而且运行便捷，安装调试都很方便，可以在短时间内起到电压控制的效果。
有实验研究表明，电容器的损耗仅仅只占其容量的0.02%左右，而同步调相机则大约占2%-30%左右，由此可见电容器的损耗要比同步调相机低很多。
ZT-830无功补偿说明书
另附：
修订内容：ZT-830 系列智能电容配套用控制器
Z T - 8 30 □ □ L 表示控制对象为抗谐型或简易型智能电容、ZCK 开关 GB:共补 FB:混补 补偿路数 设计序号 企业代号
ZT-830 主要型号配置表：
型号 ZT-830GB ZT-830FB ZT-830GBL
ZT-830FBL
Байду номын сангаас类型 共补 混补 共补
混补
控制对象
最大控制回路
普通型 BAGB 智能电容器
共补≤30 路
普通型 BAGB+BAFB 智能电容器
共补≤20 路或共补≤10 路
抗谐型或简易型共补智能电容器；以及 ZCK 电 容投切开关
共补≤30 路
抗谐型或简易型（共补+分补）智能电容器； 共补≤20 路或共补≤10 路
以及 ZCK 电容投切开关
ZT-830GBL 和 ZT-830GBL 控制器：采用 RS485 通讯控制 ZCK 智能电容投切开关。 产品接线请参照图 1 和图 2，其中连接 RS485 通讯信号采用双绞线或者电话线，非插拔式数据线（网线）。
ZT-830 控制 BAGB/BAFB 智能电容器的电气原理图（图 3、图 4）：
无功补偿改造技术方案
无功补偿改造技术方案一、改造目标二、改造原则1.选择适当的无功补偿设备：根据电力系统的无功功率需求和系统实际情况，选择合适的无功补偿装置，比如无功补偿电容器、无功补偿电抗器等。
2.调整无功补偿设备电容量：根据电力系统的无功功率需求和电力系统的负载变化情况，合理调整无功补偿设备的电容量，以确保无功补偿效果的最大化。
3.优化无功补偿装置的安装位置：根据电力系统的实际情况和需求，选取合适的无功补偿装置的安装位置，以最大限度地提高无功补偿效果。
4.合理调整无功补偿装置的投运方式：根据电力系统的使用情况和负载需求，合理调整无功补偿装置的投运方式，以提高无功补偿效果。
三、技术方案1.无功补偿装置的选择：根据电力系统的无功功率需求和系统实际情况，选择适当的无功补偿装置。
一般来说，无功补偿电容器和无功补偿电抗器是常用的无功补偿装置。
无功补偿电容器主要用于补偿因电感而产生的无功功率，而无功补偿电抗器主要用于补偿因电容而产生的无功功率。
2.调整无功补偿装置的电容量：根据电力系统的无功功率需求和电力系统的负载变化情况，合理调整无功补偿装置的电容量。
在实际应用中，要根据电力系统的需求，选择合适的容量比例，以最大限度地提高无功补偿效果。
3.优化无功补偿装置的安装位置：根据电力系统的实际情况和需求，选取合适的无功补偿装置的安装位置。
一般来说，无功补偿装置应该尽可能地靠近负载设备，以减少线路损耗，并提高无功补偿的效果。
4.合理调整无功补偿装置的投运方式：根据电力系统的使用情况和负载需求，合理调整无功补偿装置的投运方式。
一般来说，可以采用手动、自动或半自动的投运方式，根据具体需求进行调整。
四、改造效果无功补偿改造的主要效果是提高电力系统的功率因数，减少无功功率损耗，并提高电力系统的效率和可靠性。
此外，还可以降低电力系统中的电压波动和谐波污染。
通过无功补偿改造，不仅可以提高电力系统的功率因数，还能够减少电力系统的能耗，降低电力系统的运行成本。
基于SVG+智能电容的混合式无功补偿系统研究与设计
基于SVG+智能电容的混合式无功补偿系统研究与设计孙曙光;刘建强;刘旭林;杜太行【摘要】为了实现低成本、精确地大容量无功补偿,设计了一种基于“SVG+智能电容”混合式无功补偿系统.系统由一台高精度补偿的小容量静止无功发生器(Static Var Generator,SVG)和多台智能电容组成.首先对混合系统中SVG的电流跟踪控制进行分析,针对PI控制对周期性信号跟踪性差和重复控制在负载突变时导致补偿电流畸变的问题,提出采用加权式并联型重复控制的电流跟踪控制策略.然后对整体系统的运行特性进行分析,给出系统无功分配控制方法.最后以TMS320F28335作为混合式系统的核心控制器,设计了一套混合式无功补偿系统.通过仿真和试验结果表明,混合无功补偿系统可以对无功电流进行有效的补偿.【期刊名称】《电测与仪表》【年(卷),期】2019(056)001【总页数】8页(P128-135)【关键词】混合式无功补偿;静止无功发生器;智能电容;重复控制【作者】孙曙光;刘建强;刘旭林;杜太行【作者单位】河北工业大学控制科学与工程学院,天津300130;河北工业大学控制科学与工程学院,天津300130;河北工业大学控制科学与工程学院,天津300130;河北工业大学控制科学与工程学院,天津300130【正文语种】中文【中图分类】TM9330 引言随着电力电子技术的发展，无功补偿系统不仅可以补偿无功功率，还同时具有抑制谐波功能，使电力系统运行更加安全可靠[1]。
智能电容器是目前较为普遍的智能型无功补偿装置，其成本低，在大容量无功补偿具有较大优势，但其只能分级补偿，不能抑制闪变和不平衡[2]。
SVG已经代表了新一代的无功补偿系统[3-4]，其调节速度快，运行范围宽，可抑制补偿电流中的谐波。
然而，大容量的SVG结构复杂，控制难度大，成本高。
由于单一无功补偿装置的局限性，科研人员对混合无功补偿系统进行研究，其中“SVG+TSC”形式的混合无功补偿装置应用较为广泛，针对大容量、固定的无功，利用投切式电容器进行补偿；针对小容量、电容欠补的无功，利用SVG进行补偿[5-6]。
无功功率补偿系统毕业设计论文
摘要本文介绍无功补偿装置，此装置分三相六路采集电压和电流信号经多路开关送到A/D进行模数转换，利用S3C2440计算无功功率，根据电压和无功两个判别量对系统电压和无功实行综合调节，以保证电压在合格范围内，同时实现无功基本平衡。
在补偿方式上，选用了并联电容器补偿。
并联电容器是一种提供无功功率的非常经济的电力装置，并具有价格低廉、安装灵活、操作简单、运行稳定、维护方便等优点。
以晶闸管作为无触点投切开关，使用编码投切方式，实现对电容器的无过渡过程快速投切。
S3C2440进行控制，通过检测电压和无功功率，对多级电容器组进行分相投切，补偿效果快速准确、安全、洁净及易于控制。
关键词：无功补偿S3C2440 电压并联电容器分相投切AbstractThis paper introduces the reactive power compensation device, this device is divided three six road collecting voltage and current signals by a multichannel selective switch to A/D conversion. S3C2440calculation of reactive power, according to the voltage and reactive power two discriminant volume on system voltage and reactive power comprehensive regulation, in order to ensure the qualified voltage, while realizing reactive power equilibrium. On compensation way, selection of the parallel capacitor compensation, shunt capacitor is a reactive power economic power device, shunt capacitor with low price, flexible installation, simple operation, stable running, convenient maintenance and so on. And to the thyristor as a non-contact switch, use of code switching mode, realize the capacitor without the transition process of fast switching. Using S3C2440control, by detecting the voltage and reactive power, the multistage capacitor group split-phase switching, compensation effect quickly and accurately, safe, clean and easy to control.Key words: reactive power compensation S3C2440 voltage shunt capacitor phase switching目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 无功补偿的目的和意义 (1)1.2 国内外发展状况 (2)1.2.1 无功补偿方式的发展现状 (2)1.2.2 无功补偿技术的发展趋势 (5)1.3 本文研究的主要内容 (5)第2章无功补偿的原理及调节判据 (7)2.1 无功补偿原理 (7)2.1.1 无功补偿的主要作用 (8)2.1.2 无功补偿电容器的容量的选择 (10)2.2 并联电容器补偿 (10)2.3 并联补偿电容器的配置原则 (12)2.4 调节判据的选择 (13)2.5 电容器组的投切对系统电压和无功的影响 (14)第3章主系统设计 (17)3.1 工作过程 (17)3.2 电容器投切接线方式选择 (19)3.3 电容器组投切方式 (20)3.4 晶闸管电压过零触发电路 (23)3.5 器件的选型 (25)3.5.1 晶闸管的选型 (25)3.5.2 电抗器的选型 (26)第4章硬件电路设计 (29)4.1 主控制器 (29)4.2 电源电路设计 (31)4.3 电压电流检测电路设计 (33)4.4 功率因数角检测电路设计 (35)4.5 按键电路设计 (38)4.6 显示电路设计 (39)4.7 投切控制电路设计 (40)第5章软件设计 (42)5.1 电网参数采集模块 (43)5.2 按键模块部分 (44)5.3 显示模块 (44)5.4 投切控制模块 (45)经济与社会效益分析 (47)结论 (48)致谢 (49)参考文献 (50)附录 (53)CONTENTSAbstract (Chinese) (I)Abstract (English) (II)The first chapter Introduction (1)1.1 The purpose and significance of reactive power compensation11.2 The domestic and foreign development condition (2)1.2.1 The current situation of the development of reactivepower compensation (2)1.2.2 Reactive power compensation technology developmenttrend (5)1.3 The main contents of this paper (5)The second chapter The principle of reactive compensation and control criteria (7)2.1 Reactive compensation principle (7)2.1.1 The main role of reactive power compensation (8)2.1.2 Reactive compensation capacitor capacity selection (10)2.2 Parallel capacitor compensation (10)2.3 Shunt compensation capacitor allocation principle (12)2.4 The choice of regulation criterion (13)2.5 Capacitor on system voltage and reactive power impact (14)The third chapter The main system design (17)3.1 Working process (17)3.2 Capacitor wiring mode selection (19)3.3 Capacitor bank switching mode (20)3.4 Thyristor voltage cross zero trigger circuit (23)3.5 Device selection (25)3.5.1 Thyristor type selection (25)3.5.2 Reactor type selection (26)The fourth chapter Hardware circuit design (29)4.1 Master controller (29)4.2 Power circuit design (31)4.3 Voltage and current detecting circuit design (33)4.4 Power factor angle detection circuit design (35)4.5 Key circuit design (38)4.6 Design of display circuit (39)4.7 Switching control circuit design (40)The fifth chapter Software design (42)5.1 Power grid parameter acquisition module (43)5.2 Key module (44)5.3 Display module (44)5.4 Switching control module (45)Economic and social benefit analysis (47)Conclusion (48)Thank (49)Reference (50)Appendix (53)第1章绪论1.1无功补偿的目的和意义随着国民经济持续快速增长，工业企业的数量不断增加，人们生活水平不断提高，使用电量的需求大大增加。
基于DSP的智能分布式无功补偿装置的设计
２ ｏ ｅｅｏ ｌｃ ｃｌ ｎ ｎｏｍ ｔ ｎＥ ｇｎｅｉｇ ｕ ａ ｎｖｒｉ ，Ｃ ａ ｇｈ １０ ２， ｈｎ ） ．Ｃ ｌ ｇ ｆ ｅｔ ａ ａ ｄＩｆｒ ａｉ ｎ ｉｅｒ ，Ｈ ｎ ｎＵ ｉｅｓｙ ｈ ｎｓａ４ ０ ８ Ｃ ｉａ ｌ Ｅ ｒ ｉ ｏ ｎ ｔ
Ａｂ ｔａ ｔ Ｆｏ ｃｕ ｌ ｒ ｅ ｔ ｐ ｌ ａ ｏ ｎ ｌ ｅ ｂ ｒｉｇ ａ ｅ ｔ ｌ ｅ ｔ ｎ ｉ ｒ ｕｅ ａ ｔ ｅｃ ｍ ｅ — ｓ ｃ ： ｒｍ ａｔａ ｐｏ ｃ ａ ｐｉ ｔ ｎ ａ ｇ ｍ ａｋｎ ， ｗ ｉ ｅ ｉ ｎ ａ ｄｄｓ ｉ ｔ ｒ ｃ ｖ ｏ ｐ ｎ ｒ ｊ ｃｉ ｅ ｎ ｎ ｌｇ ｔｂ ｄ ｅ ｉ
随着 工业 、 民用 电器 的高速 发展 ， 节能 灯具及 非线性 、 性负 荷 的普 遍应 用 ， 成 了大量 无功 消 感 造
因数 ， 电网进行 无功补 偿 。 对
无 功 补偿装 置在 电力 系统 中承担着 提 高 电网 功率 因数 、 低 输 电线 路 损 耗 、 高 系 统 供 电效 降 提 率 、 善 电能质 量等 作用 。 改 ４ 。我 国从 ２ ０世 纪 ８ ０ 年代起 在 分布式 无功 补偿 领域进 行 了大量 的研究 和实 践 ， 得 了许 多 经 验 和很 好 的经 济效 益 。但 取 由于投切 开关 、 自动控 制 器 等 电气 设 备 技 术 方 面 的问题 ， 阻滞 了分布式 无功 补偿装 置 的推广 应用 。
低压 电器 （０ １ ｏ ２ ） ２ １ Ｎ ．１
・ 电能质量 ・
基 于 Ｄ Ｐ的 智 能 分 布 式 无 功 Ｓ 补 偿 装 置 的 设 计
谢 伟’ 何人 望’ 宋海 燕 吴 ， ， ， 迅
（ ．华 东交通 大 学 电气与 电子 工程 学院 ，江 西 南昌 ３ ０ １ １ ３ ０ ３； ２ ．湖 南大 学 电气与信 息 工程 学院 ，湖 南 长 沙 ４ ０ ８ ） １０ ２
智能可变电容(精细化补偿装置)
智能可变电容（精细化补偿装置）目前市场上使用的低压无功补偿设备，大多采用固定容量的电力电容器分级补偿、比较单一化，且单台最大容量不超过50kvar，一台柜体需并联安装多台此类电容器，辅材安装繁琐、人工成本高。
上海久壬信息科技在可变电容器的基础上安装新研发智能测控模块、结合同步开关实现对可变电容的过零投切，集成为智能可变电容装置，可根据电网实时缺损的无功，对0.4KV的低压线路进行精度1kvar 的精细补偿，打破了传统的以“10或20kvar”为单位的粗略补偿，使所在电网的功率因数始终接近 1.00 目不会过补，堪比“一台经济型的SVG”。
功能特点:1、全分补精细化补偿: 通过可变电容输出容量的无极调节，实现每相无功补偿精细化，每相功率因数可提高至0.99~1.00，满足CQC1309 精细化补偿技术规范。
2、动态跟随补偿速度快: 通过高精度测控电路，实时监测电网参数，无极调控可变电容容量，快速响应、全容量范围内1~2 秒内实现无功变化完全跟踪。
3、提压降损: 安装在变压器0.4kV 侧或线路未端，可实时有效降低变压器损耗或线路损耗、提升末端线路电压4、单位补偿容量大: 单台可实现1kvar~60kvar 范围内的全分相补偿。
如: IAC90G、IAC75G、IAC60F、IAC45F应用领域和应用效果：1、台区配变侧无功补偿：通过配变侧的无功补偿改造，使用智能可变电容达到无功精细化调节效果，降低变压器及上游输电线路损耗。
2、0.4kV线路末端补偿、碎木机/空压机等大中型设备就地补偿：在末端线路柱上安装，或者在台区末端有大电量用户（如工厂或大型机械设备）侧安装智能可变电容，可最大量的减少无功输送，有效降低该分线的线路损耗。
3、用于国网降损项目的“即插即用型精细化补偿装置” ：国网去年推出与智能可变电容类似的精细化补偿装置，在浙江、北京等地形成招标规范，用于台区JP柜内，放在配变侧用于无功精细补偿。
基于电力系统电容器无功补偿与电压调整问题的探讨
基于电力系统电容器无功补偿与电压调整问题的探讨摘要：一般说来，根据当前电压调整的特点来说，系统当中数量十分巨大的节点或者说母线，因为其本身没一个点的电压值都不会出现相同的情况，因此系统的电压和系统本身的无功功率之间有着十分紧密和直接的关系。
因此我们要是想要保证整个线路的每一个节点的电压都可以保证满足使用要求的标准，就要从各种调整的方式上进行下手。
在系统当中，无功功率的自身损耗程度要远远大于对应的有功功率损耗的程度，因此我们不要考虑的事情就是在系统自身的稳定电压前提构建之下怎么样去构建和安排无功功率的补偿措施方式，同时还要对无功功率电源的位置进行设置。
这两点同时也是电力部门的最为基本的任务。
关键词：电力系统；电容器；无功补偿；电压调节；分析1导言变电站并联电容器可以对电网的无功功率进行集中补偿。
通过对无功功率的合理补偿，从而达到调节电压、使系统经济和稳定运行。
但在实际运行中，往往由于设计原因，无功负荷的分布不可预见性等因素导致变电站母线并联电容器不能合理的补偿无功和调节电压。
2无功功率的平衡探讨2.1无功平衡关系探索所谓的无功平衡达成的条件，就是要让整个系统的无功电源所发出的无功和当前系统的无功负荷以及相互对应的网络无功损耗保持一种平衡的态势这种店员供给所产生的无功主要可以分成两个部分，首先就是通过发电机的供给所产生的无功，以及通过补偿设备的供给所产生的无功。
除此之外，无功平衡当中还会产生无功功率损耗。
2.2电力系统的无功电源整个电力系统当中的无功电源，除了可以同步电机以外，还包括其他的一些方面，比如静电的电容器、静电的无功补偿器或者是静电的无功发生器等一系列设备。
这些设备作为无功电源当中的一部分，承担着电力系统体系当中的无功补偿重任。
2.3电力系统的无功负荷电力系统体系当中进行无功负荷的主要设备就是异步电动机。
这种点击的相对功率因数很小，在整个电网的负荷当中，异步电动机的相对所占有比重十分大。
3电容器无功补偿的方法以及特点首先是低压个别补偿。
ZT-830无功补偿说明书
ZT-830 控制 BAGB/BAFB 智能电容器的电气原理图（图 3、图 4）：
说明：ZT-830GBL 和 ZT-830FBL 可控制抗谐型智能电容和 ZCK 电容投切开关，以上接线图的控制对象均为智能电容器；
另附：
修订内容：ZT-830 系列智能电容配套用控制器
Z T - 8 30 □ □ L 表示控制对象为抗谐型或简易型智能电容、ZCK 开关 GB:共补 FB:混补 补偿路数 设计序号 企业代号
ZT-830 主要型号配置表：
型号 ZT-830GB ZT-830FB ZT-830GBL
ZT-830FBL
类型 共补 混补 共补
混补
控制对象
最大控制回路
普通型 BAGB 智能电Байду номын сангаас器
共补≤30 路
普通型 BAGB+BAFB 智能电容器
共补≤20 路或共补≤10 路
抗谐型或简易型共补智能电容器；以及 ZCK 电 容投切开关
共补≤30 路
抗谐型或简易型（共补+分补）智能电容器； 共补≤20 路或共补≤10 路
以及 ZCK 电容投切开关
ZT-830GBL 和 ZT-830GBL 控制器：采用 RS485 通讯控制 ZCK 智能电容投切开关。 产品接线请参照图 1 和图 2，其中连接 RS485 通讯信号采用双绞线或者电话线，非插拔式数据线（网线）。
智能无功补偿器的设计和实现
随着 国民经济的发展 ， 工厂 自动化 和办公 自动化
求 也 越 来 越 高 。 工 厂 内碳 硅 炉 的 整 流 设 备 、 焊 机 和 电
结 合的方 式。系统框架 如图 １ 所示 。
一 一 一 一 ． ． 一 ， ，
会 重 染 网，低电Ａ 运载 力和 能 耗， 严 污 电 ｔ ｉ ａ Ｉ 的 能 电 损 影
电压 质 量 。
ＪＢ Ｉ 压Ｊｌ秧 ｅ 电 转 Ｊ Ａｌ Ｉ ｌ
Ｉ
— — — Ｅ
图
Ｆｇ １ ｓ ｉ．
，
Ｉ ｌ
． 。
厂
—— — —
， ，
产
ｍｉ ｇ ａ ｄ ｏ ｆ ｒ ｉｈ ａ ｔ—ｎ ｅ ｆ ｒ ｎ ｅ ｃ ｐ ｂ ｌ ｙ ｎ ｎ ｆ ｓ ｈ ｇ ｎ ｉｉ ｔ ｒｅ ｅ ｃ ａ ａ ｉ ｔ ． ｅ ｉ
ｕ ５ 苗 Ｉ
．一
路 中的设 施进行 自动控 制的 目的。无 功补偿方式一般 采 用 三 相 固定 补 偿 三相 动态补偿 和单 相动态 补偿相
随 起的 之引 危害和 损失， 应对无功功率进行治理， 而电
力 络 能求 提 增 了功 偿 制 置 成 网 性 要 的 高 加 无 补 控 装 的
本 为 解 成 与 能 间 矛 ，计 以 。 了 决 本 性 之 的 盾设 了
ＰＣ ８ ４ ２ 片 机 为 核 心 的智 能 无 功 功 率 补 偿 装 置 ， Ｉ１ Ｆ５ ０单 系统在 降低 网损 的同时 ， 也有效 地提 高 了配 电系统 的
无功 功率补 偿控 制仪 。该控 制仪 以九域 图原 理作 为投切 电容 器 的依 据 ， 通 过 Ｒ 一３ ／ ８ 并 Ｓ２ ２ ４ ５串行 口与 Ｇ Ｒ 模 块 连 接 ， ＰＳ 实现 与 主 控 中 心进 行实 时数据 的传输 和交 换 。实测应 用证 明 ， 系统 避免 了复杂 的参 数计算 ， 化 了系统结 构 ， 价格 低廉 、 件 编程 简单 、 干扰 该 简 且 软 抗
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于智能电容器的无功补偿系统设计
发表时间：2019-11-29T15:45:45.420Z 来源：《中国电业》2019年16期作者：穆海萍
[导读] 适用场合广泛且维护方便，可靠性高等优点，因此具有良好的推广应用前景。
摘要：当前的智能式电容器比较先进，集现代测控、电力电子技术、网络通信协议、自动控制原理以及新型绝缘材料技术等为一体，具有补偿效果好，小型化，功率消耗低，接线方便，适用场合广泛且维护方便，可靠性高等优点，因此具有良好的推广应用前景。
关键词：智能电容器；无功补偿；系统
1智能电容器模块的电气结构与原理
如图1、图2所示，智能电容器模块由智能测控单元、晶闸管复合开关电路、线路保护单元、2台△型(三相补偿)或I台Y型(分相补偿)低压电力电容器构成，它们各自独立工作又互相联系。
(1)智能测控单元。
智能测控单元以工业级DSP为核心，同AD转换、CAN-籅US通信、LCD显示、数据存储等构成一个系统，集采样、运算、分析、控制、通信、人机交互、数据存储于一体，与其它部件进行数据交换，从而有效地协调整个智能电容的工作。
同时，智能测控单元坯集成了外部通信功能，可以把本机的运行工况和测量数据通过RS-485接口与外部设备通信以及与其它智能电容器、控制器或后台监控系统进行数据交换，真正做到了透明化、智能化和模块化。
(2)煽控硅复合开关电路。
晶闸管复合开关电路包含了可控硅.过零检测与触发模块、可控硅保护模块、磁保持继电器驱动模块及开关故障检测模块。
电路采用电力电子可控硅与大功率磁保持继电器复合技术，利用可控硅的快速导通和磁保持继电器触点的零压降实现互补，真正做到过零投切和低功耗运行。
合闸时，该电路可实时检测可控硅开关两端(即电力电容器与电网)的电压差，当电压差基本为0（相差小于3V）时，触发可控硅导通，无冲击涌流，做到柔性投入;之后，磁保持继电器吸合，短路可控硅的两端电极，通过继电器触点接通主回路 (3)线路保护单元
线路保护单元由空气开关、快速熔断器及电流检测回路组成。
此单元旨在保护智能电容器整机，当智能电容器发生过负荷、三相不平衡或内部短路等故障时，线路保护单元实时跳闸，以保护电网不受影响。
(4)电力电容器。
电力电容器采用干式自愈式金属化薄膜电容器，使用高温薄膜卷绕、环氧树脂材料灌封，罐内填充氮气或蛙石，设置防爆装置，安全无泄漏;内置温度传感器，把电容器的实时温度信号传送至智能测控单元，用作过温保护判据。
2 无功补偿控制策略与电容器投切方式
2.1 无功补偿控制策略
传统的无功补偿控制策略有无功功率控制、功率因数控制、电压控制、电压无功控制、电压功率控制、电压时间控制等，本文采用的是电压无功控制策略。
电压无功控制方法又称之为九区图法，即在含有变压器的情况下，将平面按电压和无功功率的上下限划分为九个区域，不同的区域代表不同的含义，通过投切电容器进行无功补偿的控制。
在配有载调压变压器的条件下，通过调节变压器分接头和投切电容器可以改变电网电压和无功补偿容量ＱＣ，
进而改变母线电压Ｕ和从电力系统吸收的无功功率Ｑ。
2.2 电容器过零投切
电容器的投切控制是配电网运行中的一项重要研究内容，根据选择的控制目标及控制参数的不同，可将控制方式分为单一变量控制和综合控制，单一变量控制方式主要包括无功功率控制方式、功率因数控制方式、电压控制方式等。
近些年随着人工智能技术的发展，也出现了基于模糊控制理论的控制方式。
无论是何种控制方式都应该尽量做到在不发生过补偿、投切振荡、冲击电流等情况下，最大限度地利用补偿设备快速地提高电网的功率因数。
本文设计的智能电容器所需的投切开关为复合开关。
复合开关将磁保持继电器和晶闸管复合并联在一起，兼两者之长。
复合开关的工作原理：线路导通时，驱动电路先发出信号使晶闸管导通，再控制继电器导通，当磁保持继电器导通后，电网电流转移到继电器上，此时驱动电路发出信号使得晶闸管断开，系统正常工作；线路断开时，驱动电路先发出信号使晶闸管导通，此时继电器仍处于导通状态，再控制继电器断开，最后驱动电路发出信号，使得晶闸管在电流过零处断开。
复合开关的优点有：无涌流，无电弧；能够实现电压过零处投入，电流过零处切除；功率损耗低。
现在很多电力电子仪器都对电压要求很高，无功补偿的趋势就是过零投切。
过零投切实际上就是电压过零时投入，电流过零时切除。
过零投切的原理：电容器的电压不能突变，如果不是在电压过零点处投入，那么电容器的电压和系统中本身的电压叠加，会产生幅值大、频率高的涌流，增加了功率损耗，增加了对电容器及其他设备的冲击次数。
3智能电容无功补偿器的硬件模块设计
3.1 硬件模块
智能电容器的模块及其功能为：电源模块，为ＤＳＰ控制器、磁保持驱动电路、运放芯片、液晶显示模块等提供所需的电源支持；ＤＳＰ控制器，采用ＴＭＳ３２０Ｆ２８１２芯片，控制整个系统的运行；电网参数采集模块，采集需要的电压电流参数，输送到ＤＳＰ控制器内进行计算；温度采集模块，通过检测周围的环境温度，实时监控是否满足智能电容器的工作温度；复合开关驱动模块，ＤＳＰ控制器检测到电网需要进行无功补偿时，复合开关驱动模块发送驱动信号，控制电容器的投切；按键与液晶显示模块，即人机操作界面，可以通过按键与液晶显示屏操作与观察当期智能电容器的运行状态；通信模块，采用ＲＳ－４８５通信协议，负责智能电容器各模块之间的通信。
3.2 电网参数采集模块
本文采用的ＴＭＳ３２０Ｆ２８１２芯片自带１６路１２位的Ａ／Ｄ转换器，可以对电压电流信号进行数据采集。
ＡＤＣ模块的模拟电压输入范围是０～３Ｖ，而低压配电网络的电压一般为３８０Ｖ，不在ＡＤＣ模块所采集的信号输入范围之内，并且ＡＤＣ模块比较敏感，当０Ｖ或３Ｖ的信号输入到模块端口时，可能会损坏ＡＤＣ端口而不能正常工作。
因此选择电压互感器对电压信号进行降压处理，
再通过采样电阻和电压抬升电路，使得电压信号满足所需的精度要求。
3.3 温度检测模块
基于智能电容器的无功补偿系统还需要进行环境温度的检测，尤其是在夏季，那些安装在室外的无功补偿装置，更要注意其温度的变化。
当环境温度过高时，电力电容器内部结构也会发生变化，可能会导致电容器的胀肚，甚至爆炸，影响仪器的使用寿命。
本文设计了温度检测电路，能够实时监测智能电容器的运行温度。
温度检测模块选用ＬＭ３５ＣＨ芯片，能够精密监测实时电流。
与用绝对温标校准的温度传感器相比，ＬＭ３５ＣＡＺ工作范围宽，精度和灵敏度高，灵敏度为１０．０ｍＶ／℃，精度在０．４～０．８℃，工作温度为５５～１５０℃。
而且输出电压与其检测的环境温度成正比关系，当环境温度为０℃时，电压为０Ｖ，每升高１℃，相对应的电压升高１０ｍＶ。
结束语
本文从无功补偿系统总体设计和智能电容器结构两方面入手，在对电容器补偿原理、电容器补偿方式、接线方法进行分析研究的基础上，设计出无功补偿系统总体结构和智能电容器的模块框图，采用共补为主，分补为次，两者结合的方式进行无功补偿，不仅无功补偿范围更大，还可以在三相不平衡的情况下进行分相补偿。
