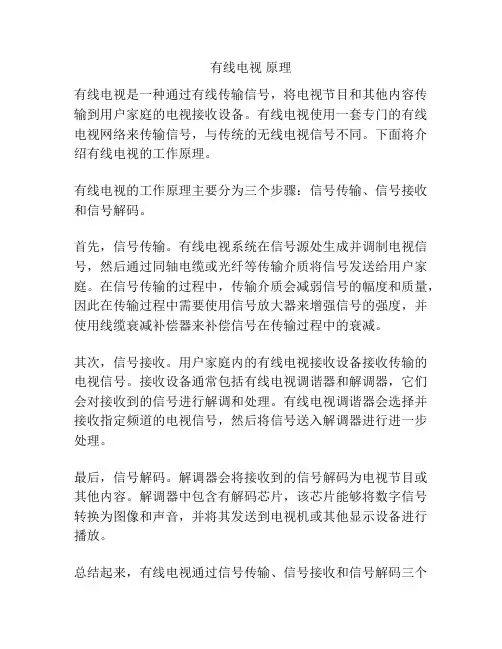

有线电视 原理
有线电视原理
有线电视是一种通过有线传输信号，将电视节目和其他内容传输到用户家庭的电视接收设备。
有线电视使用一套专门的有线电视网络来传输信号，与传统的无线电视信号不同。
下面将介绍有线电视的工作原理。
有线电视的工作原理主要分为三个步骤：信号传输、信号接收和信号解码。
首先，信号传输。
有线电视系统在信号源处生成并调制电视信号，然后通过同轴电缆或光纤等传输介质将信号发送给用户家庭。
在信号传输的过程中，传输介质会减弱信号的幅度和质量，因此在传输过程中需要使用信号放大器来增强信号的强度，并使用线缆衰减补偿器来补偿信号在传输过程中的衰减。
其次，信号接收。
用户家庭内的有线电视接收设备接收传输的电视信号。
接收设备通常包括有线电视调谐器和解调器，它们会对接收到的信号进行解调和处理。
有线电视调谐器会选择并接收指定频道的电视信号，然后将信号送入解调器进行进一步处理。
最后，信号解码。
解调器会将接收到的信号解码为电视节目或其他内容。
解调器中包含有解码芯片，该芯片能够将数字信号转换为图像和声音，并将其发送到电视机或其他显示设备进行播放。
总结起来，有线电视通过信号传输、信号接收和信号解码三个
步骤，将电视节目和其他内容传输到用户家庭的电视接收设备。
通过这种方式，用户可以方便地观看各种电视节目和内容。
有线电视原理
有线电视原理
有线电视是一种通过有线电视网络传输电视信号的技术。
它利用有线电视网络传输电视信号，使用户可以通过有线电视网络接收到电视节目。
有线电视原理涉及到信号传输、调制解调、信道编码等多方面的知识。
首先，有线电视的原理基于模拟信号的传输。
在有线电视网络中，电视节目的信号经过调制处理后，通过有线电视网络传输到用户家中。
这些信号经过解调处理后，就可以在电视机上显示出来。
这种模拟信号的传输方式，能够保证电视节目的高清晰度和音质。
其次，有线电视的原理还涉及到信道编码技术。
信道编码是为了提高信号传输的可靠性和抗干扰能力。
通过对信号进行编码处理，可以使信号在传输过程中不易受到干扰和失真，保证用户能够接收到高质量的电视节目。
另外，有线电视的原理还包括信号调制解调技术。
调制是将电视信号转换成适合传输的信号，解调则是将传输过来的信号转换成可供电视机显示的信号。
这种技术能够有效地将电视信号传输到用户家中，并且保证信号的稳定和清晰。
总的来说，有线电视的原理是基于模拟信号的传输，通过信道编码和信号调制解调技术，保证用户能够接收到高质量的电视节目。
有线电视技术的发展，使得用户可以享受到更多更好的电视节目，也为电视节目的传输和接收提供了更多的可能性。
有线电视原理的深入理解，对于有线电视技术的应用和发展具有重要意义。

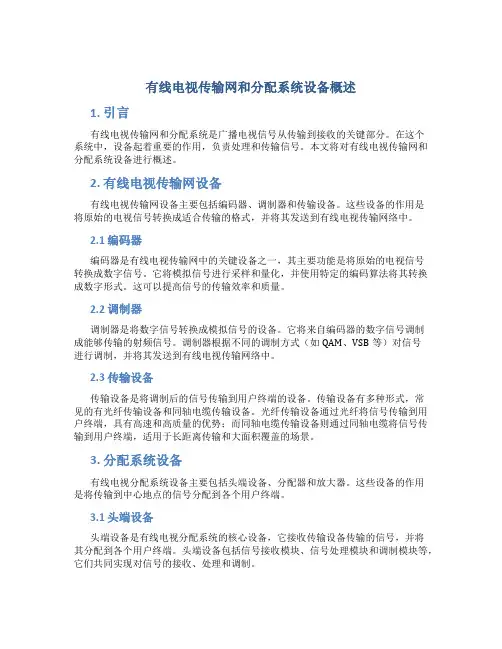

有线电视传输网和分配系统设备概述
有线电视传输网和分配系统设备概述1. 引言有线电视传输网和分配系统是广播电视信号从传输到接收的关键部分。
在这个系统中，设备起着重要的作用，负责处理和传输信号。
本文将对有线电视传输网和分配系统设备进行概述。
2. 有线电视传输网设备有线电视传输网设备主要包括编码器、调制器和传输设备。
这些设备的作用是将原始的电视信号转换成适合传输的格式，并将其发送到有线电视传输网络中。
2.1 编码器编码器是有线电视传输网中的关键设备之一，其主要功能是将原始的电视信号转换成数字信号。
它将模拟信号进行采样和量化，并使用特定的编码算法将其转换成数字形式。
这可以提高信号的传输效率和质量。
2.2 调制器调制器是将数字信号转换成模拟信号的设备。
它将来自编码器的数字信号调制成能够传输的射频信号。
调制器根据不同的调制方式（如QAM、VSB等）对信号进行调制，并将其发送到有线电视传输网络中。
2.3 传输设备传输设备是将调制后的信号传输到用户终端的设备。
传输设备有多种形式，常见的有光纤传输设备和同轴电缆传输设备。
光纤传输设备通过光纤将信号传输到用户终端，具有高速和高质量的优势；而同轴电缆传输设备则通过同轴电缆将信号传输到用户终端，适用于长距离传输和大面积覆盖的场景。
3. 分配系统设备有线电视分配系统设备主要包括头端设备、分配器和放大器。
这些设备的作用是将传输到中心地点的信号分配到各个用户终端。
3.1 头端设备头端设备是有线电视分配系统的核心设备，它接收传输设备传输的信号，并将其分配到各个用户终端。
头端设备包括信号接收模块、信号处理模块和调制模块等，它们共同实现对信号的接收、处理和调制。
3.2 分配器分配器是将信号从头端设备分配到各个用户终端的设备。
分配器可以根据需要将信号分成多个通道，并将每个通道的信号发送到不同的用户终端。
分配器通常具有多个输入和多个输出，可以支持多个用户同时接收信号。
3.3 放大器放大器是有线电视分配系统中的重要设备，它的作用是增强信号的强度，以保证信号能够传输到远距离的用户终端。
有线电视分配器原理
有线电视分配器原理
1 什么是有线电视分配器
有线电视分配器，也被称为电视信号分配器，是一种用于将一个点的有线信号传输到多个地方的设备。
有线电视分配器的主要作用是将单个的有线电视源的信号分配到多个电视或多处的设备上，比如客厅、卧室和厨房等多处地方。
2 有线电视分配器的原理
有线电视分配器主要是借助信号分波器来实现信号传输的功能，该信号分波器先接收单源的有线电视信号，然后将其放大，最后发射到接收端，从而实现信号传输。
该信号分波器一般由放大器、分配器、信号缓冲器等组成，放大器的主要作用是对信号进行放大；分配器的功能是将放大的信号分配给多个接收端；而信号缓冲器的作用是将分配的信号增强，从而确保信号传输的稳定，让接收端能够清晰的接收信号。
3 有线电视分配器的优点
首先，有线分配器可以将单一的有线电视信号分配给多个地方，它可以有效地利用信号源，而不必向每个家庭成员购买有线电视信号接收终端。
其次，有线分配器提供了更高的信号质量，使得用户可以更加清晰的收看电视，而且它的安装和使用也非常简单，只需安装一
个设备，就可以将信号通过有线传输到多处地方，从而节省了大量的费用。
4 结论
有线电视分配器比传统的有线接收终端更具灵活性，它能够让用户得到更好的视听体验，同时也可以大大节省安装费用，所以它是家庭必备的电视设备之一。
有线电视原理
有线电视原理
有线电视是一种电视传输技术，通过有线信号的传输实现电视节目的接收和播放。
它的工作原理主要包括信号源、信号传输、信号解码和电视显示四个步骤。
首先，信号源可以是电视台或其他视频源，它会产生视频和音频信号。
这些信号经过编码处理，将视频信号转化为数字信号，然后经过调制处理转变为模拟信号。
音频信号则直接进行调制处理。
其次，信号传输是指将编码后的模拟信号通过有线电缆传输到用户的电视机。
这些电缆通常是同轴电缆，可以有效地传输模拟信号。
传输过程中，信号还会经过放大和调整等处理，以保证信号的质量。
在信号到达电视机后，需要进行信号解码。
这个过程主要是将模拟信号重新转换为数字信号，并进行解调还原为原始音视频信号。
解码过程通常由电视机内部的芯片完成。
最后，解码后的音视频信号被传递给电视屏幕和音响系统进行显示和播放。
视频信号经过扫描和显示处理后，呈现在电视屏幕上。
音频信号则经过放大和分频处理，传递给音响系统播放出声音。
总的来说，有线电视通过信号源产生信号，经过编码调制后，通过有线电缆传输到用户的电视机，再进行解码处理后，最终呈现在屏幕上。
这种传输方式稳定可靠，适用于广大用户。
有线电视分配器原理
有线电视分配器原理
有线电视分配器是一种电子设备，用于将一个信号源分配给多个终端设备，实现多个用户共享同一个信号源的功能。
它通常由输入接口、分配电路和输出接口组成。
首先，信号源（如有线电视信号）通过输入接口进入分配器。
输入接口将信号源与分配电路连接起来。
分配电路是分配器的核心部分，它负责将输入信号划分成多个独立的信号流，并为每个流分配一个独立的输出通道。
分配电路可以采用不同的方式实现，常见的有电子开关、光电开关和铁氧体开关等。
这些开关可以根据用户需求的不同，选择特定的信号流进行开关控制，使之流向特定的输出通道。
最后，输出接口将分配后的信号流传输到终端设备上。
终端设备可以是电视机、电脑、投影仪等，通过与输出接口的连接，接收并解码相应的信号流，从而实现对输入信号的观看或播放。
总结起来，有线电视分配器利用输入接口将信号源输入，分配电路将信号源划分成多个独立的信号流，并通过输出接口将这些信号流传输到多个终端设备上，从而实现多个用户共享同一个信号源的功能。
有线电视传输分配系统
有线电视传输分配系统1、干线传输系统从前端输出的信号需要经过一段较长的距离，传输到用户分配系统。
连接前端与前端之间，或前端与分配点之间的线称之为干线或超干线。
干线质量的好坏，对系统指标起着关键性的作用。
在传统的干线传输方式或干线长度小于10公里的系统中，干线系统可以完全由同轴电缆来组成。
这种电缆传输系统的技术比较成熟，价格也较低，但指标不高，不能传输太远的距离。
现在5公里以上的干线一般采用光纤或微波传输。
光纤干线是技术上最先进的一种传输方式，我们将在下一章专门讲述。
1.1、同轴电缆1.1.1、组成同轴电缆由内导体、外导体、绝缘介质和防护套四部分组成。
内导体的任务是传输高频电流。
外导体除了传输高频电流外，还担负着屏蔽的任务，要使电缆内部的电磁场不受外界的干扰，也不影响外界的电磁场，特别要防止空中的电磁波直接从电缆窜入系统。
绝缘介质的作用是阻止沿径向的漏电电流，同时也要对内外导体起支撑作用，使整个电缆构成稳定的整体。
绝缘介质的介电常数越小，电缆的衰减量和温度系数（温度升高1℃时电缆衰减量增加的百分数）也越小。
各种介质中，空气芯的衰减量和温度系数都是最小的，但无法固定内、外导体，故只能采用半空气芯。
半空气芯主要有封闭竹节型（如美国MC2系列电缆）和封闭物理发泡型（如美国QR和TX系列电缆）以及藕芯型等。
封闭竹节型是在内、外导体之间放置横向小圆片，把电缆隔成象一节一节的竹节；物理发泡型是把聚乙烯塑料熔化后压进惰性气体，充分搅拌产生许多互相封闭的气孔；藕芯电缆又称为纵孔电缆，这种电缆内部的空气同外界相通，易受潮进水，影响电缆的特性和寿命，不能用于干线，但可在支线网络中使用。
防护套用塑料做成，用以增强电缆的抗磨损、抗机械损伤、抗化学腐蚀的能力，对电缆起保护作用。
1.1.2、电缆特性1) 同轴电缆的特性阻抗有50Ω、75Ω、100Ω等几种规格，其中75Ω同轴电缆的损耗最小，在有线电视系统中都采用75Ω电缆。
2) 由于同轴电缆中内外导体都具有一定的电阻，同时在绝缘介质中也不可避免地存在一些漏电电流，这些都会使电缆发热而损失一部分能量。
有线电视技术之传输系统
有线电视技术之传输系统传输系统是有线电视技术中不可或缺的一部分，它承载着信号的传输和分发任务。
有线电视技术通过传输系统将电视信号从中心站点传送到用户家中，使用户能够通过电视机观看各种电视频道。
传输系统主要包括信号接收与处理、信号传输、主干网络和接入网络四个部分。
首先是信号接收与处理。
有线电视信号从不同的来源进入传输系统，如卫星信号、地面数字电视信号等。
传输系统需要通过接收设备对这些信号进行解调和解码，将它们转换为标准的电视信号格式，以便后续的传输和分发。
接下来是信号传输。
信号传输主要通过光纤和同轴电缆两种方式进行。
光纤传输是一种高容量、低损耗的传输方式，适用于长距离传输和高清信号传输。
同轴电缆传输则广泛应用于中短距离传输和普通信号传输。
传输系统需要根据具体的需求选择合适的传输方式，以保证信号的传输质量和稳定性。
主干网络是传输系统中的核心部分，它负责将信号从接收点传送到各个用户。
主干网络采用分组交换方式进行传输，即将电视信号划分为小的数据包进行传送。
传输系统通过主干网络保证信号的高效传输和分发，以便用户能够顺畅地观看电视频道。
最后是接入网络。
接入网络是将信号从主干网络传送到用户家中的部分。
接入网络主要通过局域网和用户末端设备进行传输。
传输系统需要将信号转换为用户家中设备可接收的格式，并确保信号的稳定传递，以实现用户对电视频道的观看。
总之，传输系统是有线电视技术中不可缺少的组成部分，通过信号接收与处理、信号传输、主干网络和接入网络四个部分，将电视信号从中心站点传送到用户家中，以实现用户对电视频道的观看。
传输系统的稳定性和高效性对于用户体验至关重要，因此在搭建和维护传输系统时需要注意各个环节的安装和调试，以提高传输质量和用户满意度。
在传输系统中，信号接收与处理是一个关键环节。
不同的信号来源需要采用不同的接收设备进行解调和解码。
例如，采集卫星信号的接收设备需要具备高频调谐和解码功能，而采集地面数字电视信号的接收设备则需要支持相应的解调标准。
简述有线电视的概念和传输方式
简述有线电视的概念和传输方式
有线电视是一种使用电缆或光缆等物理传输介质，将电视信号从信号源传输到用户家中的电视接收设备的广播电视传输方式。
它通过有线网络提供多个电视频道和其他媒体内容，如新闻、体育、电影、电视剧等。
有线电视的传输方式主要有以下几种：
1. 同轴电缆传输：这是最常见的有线电视传输方式，利用同轴电缆将电视信号从信号源传输到用户家中。
同轴电缆具有较高的带宽和抗干扰能力，能够传输高质量的电视信号。
2. 光纤传输：随着技术的发展，越来越多的有线电视系统采用光纤作为传输介质。
光纤传输具有更高的带宽和传输距离，能够提供更多的频道和高清电视节目。
3. 无线传输：在一些特定的场合，如公寓楼、酒店等，有线电视信号也可以通过无线方式进行传输，如微波或 Wi-Fi 技术。
有线电视的优点包括信号稳定、画面清晰、频道丰富等。
它还可以提供互动功能，如视频点播、电视购物等。
此外，有线电视网络还可以用于互联网接入和电话服务。
随着数字化技术的发展，有线电视逐渐向数字化和高清化方向发展，提供更多的高清电视频道和互动媒体服务。
同时，互联网电视和流媒体服务的兴起也对有线电视行业带来了一定的冲击和挑战。
有线电视技术之传输系统
(b) 桥接放大器 (c) 双向放大器 图4.4 常用放大器符号
1. 干线放大器的特点 干线放大器主要用于干线传输系统，由于工作性质和环境
的要求，干线放大器具有如下特点。 (1) 增益可调。一般来说，在干线中有几台或几十台放大器
级联工作。原则上，放大器的增益正好等于两台放大器之间的 连接电缆的损耗。即对传输干线来说，输出信号电平应该等于 输入电平，也就是所谓的“0”增益。如果放大器的增益大于电 缆损耗，则通过系统的信号电平将逐级增大，最终将导致系统 中某一级放大器因过载而发生信号失真、交调等现象。倘若放 大器的增益小于电缆损耗，则通过系统的信号电平将逐级变低， 这将最终导致在系统中某一级载噪比不合格。为此，对干线放 大器提出了增益可调的要求。
三、干线放大器 由于同轴电缆对电视信号的衰减程度与所传输的信号频率
的平方根成正比。因此，电缆的衰耗-频率曲线是倾斜的。要 在整个工作频段内取得平坦的响应特性，必须对电缆衰减的频 率特性予以适当的补偿。补偿方法有两种：一种是把放大器增 益-频率曲线设计成与电缆衰耗-频率曲线互补，即放大器对低 频端放大量小而对高频端放大量大。另一种方法是设计一个均 衡器，使其较多地衰减低频端电平而较少地衰减高频端电平， 再在均衡器的输出端设置一个具有平坦特性的放大器，即可将 信号电平恢复到原来的水平。干线放大器的主要作用是以其对 信号的放大量（增益）来抵消传输媒介（电缆）对信号的衰减 量。因此在有线电视系统中，放大器的配置是以放大器的增益 与电缆的损耗来决定的。这里面当然要包括均衡器部分。
第一节 同轴电缆传输系统
一、同轴电缆传输系统的构成 采用同轴电缆做传输媒介的有线电视系统，其干线传输系
统一般采用树枝形网络结构。树枝形网络结构类似于树的形状， 树干是系统中的干线部分，树枝即分支出的支线、分配线部分。 如图4.1所示。
有线电视传输技术的原理和应用
有线电视传输技术的原理和应用有线电视传输技术是一种基于有线电视网络，将信号传输到用户终端的技术。
它通过电缆线将信号从中心播送站传输到用户家中的电视机上，为用户提供了大量的电视频道和丰富的娱乐内容。
本文将详细介绍有线电视传输技术的原理和应用。
一、有线电视传输技术的原理1. 调频技术有线电视传输技术采用的是调频技术，即将音频和视频信号转换成不同频率的电信号，通过电缆传输到用户终端。
调频技术能够提供较高的频带宽度，以实现高清晰度的音视频传输。
2. 多路复用技术有线电视传输技术利用多路复用技术，将多个信号通过同一根电缆进行传输。
多路复用技术可以将不同的频率信号合并在一起，充分利用电缆的传输能力，提高传输效率。
3. 数字信号处理技术有线电视传输技术在信号传输过程中采用了数字信号处理技术，将模拟信号转换成数字信号进行传输。
数字信号处理技术可以提高信号的抗干扰能力，减少传输过程中的信号失真和误差。
二、有线电视传输技术的应用1. 提供大量电视频道有线电视传输技术可以提供大量的电视频道，包括新闻、体育、娱乐、电影等各种类型的节目。
用户可以通过有线电视接收器来选择自己感兴趣的电视频道，享受丰富多样的电视节目。
2. 支持高清晰度的电视信号传输有线电视传输技术支持高清晰度的电视信号传输，可以提供更清晰、更逼真的图像和声音效果。
用户可以在家中享受身临其境的观影体验，感受到更加真实的影音效果。
3. 互动电视服务有线电视传输技术还支持互动电视服务，用户可以通过电视遥控器来参与电视互动节目。
比如用户可以通过电视遥控器点播电影、参与电视游戏、查询天气等，增加了用户的参与感和娱乐体验。
4. 数据传输和宽带接入有线电视传输技术不仅可以传输音视频信号，还可以传输其他类型的数据，如互联网数据、电话数据等。
有线电视传输技术可以提供宽带接入服务，用户可以通过有线电视网络上网，实现高速的数据传输和互联网访问。
5. 语音电话服务有线电视传输技术还可以提供语音电话服务，用户可以通过有线电视接收器来拨打电话或接听电话。
有线电视原理(同轴电缆干线传输与分配网)(1)_图文
DC 放大
220V AC
分 配 器
输出
干线放大器（技术指标）
1、工作频率和带宽 放大器内存在着电感、电容等元件，对不同频率的放大 倍数是不一样的，能使放大器正常工作的频率范围，称 为放大器的工作带宽。
u u00
f
f1
f2
干放技术指标(1)
1、带内平坦度： 国家标准规定：干线部分分配的平坦度指标可以为+/-1dB~ +/-2dB,因 此要求不平但度越小越好。
2、噪声系数：干放的噪声系数，对系统的载噪比影响比较大，干放 输出信号的载噪比（C/N）与噪声系数F的关系如下：
干放的技术指标(2)
3、最大输出电平
对宽带放大器来说同，最大输出电平是采用三音法测试交调比（CM ）为60dB时的放大器的输出电平。放大器的交调指标由最大输出电平 间接给出。 4、增益G
放大器的增益是指输出电平与输入电平之差，在宽带放大器中，用 最高频道的输出与输入电平之差来代表放大器的增益。增益有最大 增益与工作增益之分，通常让放大器工作在工作增益范围内。一般 宽带放大器的增益在20—40dB.
5、AGC、ASC控制能力
电缆对不同频率的射频衰减不一样，当温度变化时，其衰减 量也会发生变化，长距离电缆传输必须采用AGC、ASC控制 干线放大器。
干线距离建议小于3km 。 光纤主干传输，适于中、大型有线电视
系统
同轴电缆结构及选用
电缆由四层构成： 内导体：传输高频电流 外导体：除传输高频电流外，还具有屏
蔽作用。 绝缘介质：阻止沿径向的漏电流，同时
对内、外导体起支撑作用。 防护层：塑料做成，增强电缆的抗磨损
、抗机械损伤、抗腐蚀的能力。
F6SSV F11SSV QR540 9C-FB
有线电视的传输系统
有线电视的传输系统有线电视（Cable TV）是指使用电缆传输信号的一种电视传输系统。
这种系统通过将电视信号编码成电信号，并通过电缆网络传输到用户家中的有线电视插座，使用户能够收看多个电视频道。
有线电视的传输系统由三个主要部分组成：中央接收器、分配系统和用户接收设备。
中央接收器位于电视台或卫星接收站，并用于接收多个电视频道的信号。
接收到的信号经过解码和解调处理后，再通过光纤或同轴电缆传输到分配系统。
分配系统是整个有线电视系统的核心部分。
它由一个或多个主要信号源（如电视台、卫星接收站和广播电台）和信号放大器组成，用于将电视信号放大并分配到不同的频道。
分配系统还包括信号选择器和调频器，用于选择和调谐用户所需的频道。
用户接收设备是用户家中所安装的电视机或有线电视机顶盒。
这些设备通过用户家中的有线电视插座与分配系统连接，以接收和解码经过传输的电视信号。
如果用户订阅了高级电视频道，还需要使用有线电视机顶盒来接收和解码这些频道的信号。
有线电视的传输系统相比于传统的天线接收方式具有许多优势。
首先，有线电视通过使用电缆传输信号，可以提供更清晰、稳定和可靠的画质和声音质量。
其次，有线电视可以提供更多的电视频道选择，用户可以根据自己的喜好和需求，观看更多的电视频道。
另外，有线电视还能够提供一些增值服务，如点播服务、高清电视和互联网接入等。
总的来说，有线电视的传输系统是一种通过将电视信号编码、传输和解码的技术，使用户能够通过电缆网络收看多个电视频道的方法。
它为用户提供了更多的选择，并提供了更好的画质和声音质量，进一步丰富了人们的观看体验。
有线电视传输系统的发展经历了多次技术革新和更新。
从最初的模拟信号传输到现在的数字信号传输，有线电视传输系统已经实现了高清画质和更加丰富的内容选择。
在传输技术方面，有线电视最早使用的是模拟信号传输。
模拟信号是将电视信号转换为连续的电压波形，通过电缆传输到用户家中。
模拟信号传输虽然可以满足基本的电视观看需求，但是由于电信号传输的限制，画质和声音质量相对较差。
简述有线电视的概念和传输方式 -回复
简述有线电视的概念和传输方式-回复有线电视是一种通过有线电缆传输电视信号的传输方式。
它的概念可以追溯到20世纪60年代，当时有限的广播电视信号传输能力限制了电视节目的数量和选择。
有线电视的出现为人们提供了更多的电视节目选择，并提供更好的信号质量，以及更多的互动功能。
本文将详细介绍有线电视的概念和传输方式。
有线电视的概念：有线电视是通过电缆传输电视信号的一种电视传输方式。
与传统的无线广播电视相比，有线电视通过光纤或同轴电缆传输信号，提供更高的信号质量和更大的带宽，可以同时传输更多的电视节目。
有线电视的传输方式可以分为以下几种：1. 同轴电缆传输：同轴电缆是一种由铜导体和绝缘层组成的电缆，通过同轴电插头连接到电视机和有线电视网络。
电视信号通过同轴电缆传输到电视机，提供高质量的图像和音频效果。
同轴电缆的主要优点是成本低廉，信号传输稳定可靠。
2. 光纤传输：光纤是一种使用光信号传输数据的传输介质。
光纤有着更高的带宽和传输速度，可以传输更多的电视节目和高清图像。
通过光纤传输的有线电视信号质量更好，不易受到干扰。
然而，光纤的安装和维护成本较高，限制了其在一些地区的应用。
3. 数字传输：有线电视还可以使用数字传输技术传输电视信号。
数字传输通过将信号转换为数字数据，并使用压缩算法来减小数据量。
数字传输可以提供更多的电视频道和增强的音频效果，如杜比数字音频。
数字传输还支持互动功能，例如点播和互联网访问。
有线电视的传输方式根据信号的传输路径可以分为以下两种：1. 有线传输：有线电视通过有线电缆传输信号到用户的电视机。
有线传输可以提供更好的信号质量和稳定性，因为有线电缆减小了信号干扰的可能性。
用户通过电视机或机顶盒接收信号，并可以通过遥控器切换电视频道。
2. 有线和无线混合传输：一些有线电视系统使用有线和无线混合传输方式。
这些系统使用有线电缆将信号传输到用户附近的分配器或转发节点，然后通过无线信号传输到用户的电视机。
有线电视原理
有线电视原理
有线电视的原理是利用有线传输技术将电视信号从电视台传送到用户家中的电视机上。
传输过程中，电视信号通过电缆传输，经过电视台发送端、电缆网络、分配点和用户接收端等环节。
在有线电视系统中，电视节目信号首先由电视台发送端产生，并经过调制处理，转换为高频信号。
然后，这些高频信号通过电缆网络传输到分配点。
在分配点，高频信号经过解调处理，还原为原始的电视节目信号，并根据用户需求进行分配。
用户接收端包括用户家中的电视机和有线电视调谐器。
当电视机接收到高频信号后，调谐器会将其转换为可看的图像和声音，并显示在电视屏幕上。
用户可以通过遥控器或其他操作方式，调节频道、音量等进行观看。
有线电视系统的原理基于电视信号的传输和解调处理。
通过有线传输技术，可以将电视信号从电视台传送到用户家中，使用户能够方便地观看各种电视节目。
这种传输方式相对于无线电视，具有成本低、信号稳定等优势，因此在很多地区被广泛应用。
有线电视工作原理
有线电视工作原理
有线电视是一种传统的广播电视系统，它通过有线电缆传输电视信号到用户家中的电视机。
有线电视系统的工作原理如下：
1. 信号源：电视信号源包括卫星电视、地面数字电视和有线电视网络提供的节目。
这些信号源会经过编码和调制处理，将视频信号和音频信号转换为传输信号。
2. 信号传输：信号经过调制后，通过光纤电缆或同轴电缆传输到用户家庭。
光纤电缆一般用于长距离传输，而同轴电缆则用于短距离传输。
3. 接收设备：用户家中会安装一台有线电视接收装置，也称为“机顶盒”。
这个装置负责接收和解码传输信号。
它分解信号，将音频和视频信号分别解码后输出。
4. 屏幕显示：经过解码的音频和视频信号通过HDMI线或其他连接线缆连接到电视屏幕。
电视屏幕会将接收到的信号转换为图像和声音进行显示。
由于有线电视信号是通过物理电缆传输的，因此可以提供稳定的视频和音频质量。
与无线电视相比，有线电视在信号传输距离和抗干扰能力上更具优势。
同时，有线电视系统还可以提供更多的频道和服务，如高清电视、点播、互动电视等。
总的来说，有线电视通过信号源、信号传输、接收设备和屏幕
显示等步骤将电视节目传输到用户家中的电视机上，使用户能够观看各种电视节目。
有线电视传输网络
近年来，随着数字化、网络化技术 的不断发展，有线电视传输网络正 朝着更高频段、更高速率、更稳定 可靠的方向发展。
组成与分类
组成
有线电视传输网络主要由前端设备、传输 网络和用户终端设备组成。其中，前端设 备包括信号接收、处理和调制设备，传输 网络包括光缆、同轴电缆等传输介质，用 户终端设备包括机顶盒、电视机等设备。
有线电视传输网络
2023-10-27
目 录
• 有线电视传输网络概述 • 光缆传输系统 • 有线电视前端设备 • 电缆传输系统与放大器 • 有线电视传输网络的规划与设计
01
有线电视传输网络概述
定义和特点
定义
有线电视传输网络是一种通过同轴电缆、光纤等介质传输广播电视信号的网 络，旨在为广大用户提供电视节目服务。
放大器的作用是对信号进行放大 ，以补偿信号在传输过程中的损 失。
电缆与连接器
同轴电缆根据直径和结构的不同， 可分为多种类型，如RG-59、RG-6 等。
连接器是电缆传输系统中不可或缺 的一部分，其作用是将电缆与设备 连接起来。
同轴电缆的特性阻抗通常为75欧姆 ，以保证信号的传输质量。
常见的连接器有F头、BNC头、RCA 头等。
输到用户终端设备。
前端设备通常包括接收器、调 制器、解调器、频率变换器、
滤波器等。
前端设备的性能和质量直接影 响整个有线电视传输网络的性
能和质量。
调制器与解调器
• 调制器：将音频、视频等信号转换为适合在有线电视网络中传输的信 号格式。
• 调制方式：残留边带调制、QAM等。 • 输出信号质量：与输入信号质量、调制方式、设备性能等有关。 • 输出信号频率：与输入信号频率、调制方式等有关。 • 解调器：将从有线电视网络接收的信号还原为原始的音频、视频等信
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
已知某一频点f1衰减系数为α1，则可求出该电缆另一频 点f2的衰减系数为α2 α2＝α1（f2/ f1）1/2 阻抗为75欧的电缆，单位长度对高频信号的衰减。
k1 k 2 4.75*10 ( ) f 1.98*104 f r D d 单位为dB / km, f为传输频率， k1, k2是由内外导体材料形状
技术指
正向
Flatness Minimum Full Gail Operational Gain Slope Gain Control ± 0.75 dB
39 dBmV
反向
± 1.0 dB
NA
34 dBmV 12 ± 1 ±5
20 Flat NA
BT*/* 原理图
** ADU ** JXP-T **
干线放大器选购应注意： 1、带宽与网络相符 2、增益在24—30dB 3、选用具有测试口的放大器 4、选用可调均衡器可控制斜率的放大器 5 、采用具有自动电平控制（ ALC ）和自动斜 率控制（ASC）的放大器。
公司目前使用的放大器
BT*/*
– 自1999年1月开始生产GaAs and Si BT – 三级放大 – 40 dB运行增益 – 人性化设计技术指标
** JXP-T
RF/ RF AC
Port 3
FUSE
L ** -1.0dB
-1.0dB
+24dB
-1.0dB
-4.0dB -4.0dB
JXP-T
PD
** BDR
** JXP-T PP
*DE **
**
24 Vdc vcc -4.0dB vcc 1 -4.0dB
*see chart
-20 dB TP -1.7dB F
RF
JXP-T
PD H
RF/ AC
Port 4
FUSE
FUSE
-20 dB TP Input port RF/
AC AC -1.0dB R
-1.0dB
**
-4.0dB
*see chart
L PD -20 dB
TP -1.0dB
-1.0dB R
AC
-1.7dB F H
RF
JXP-T
**
L ** -1.0dB -20 dB TP ** ** ** JXP-T
300 a2 21.3 36.9dB / km 100
实测为37.4dB/km,误差为1.3%
思考题
1 ．某同轴电缆在 1250MHz 时损耗为 10dB/100m ，则在 50MHz时损耗为_________。
公司目前主要使用电缆的衰减系数
F6SSV
55M
10M 15M
100M 550M 750M
5、防污染。电缆外护套尽量不用有毒的聚氯乙烯。
电感、电容、三极管
电感阻抗： jL
1 电容阻抗：j C
集电极 基极
NPN
发射极
干线放大器的基本电路
目前CATV系统应用的几乎都是集成电路型放大器，以提高指 标要求。但集成电路型放大器都是由晶体三极管、电容、电阻、 电感等组成。
NPN +
Rg Vi RC
C / N (C / N ) T F 2.4 10 lg n(dB) 式中，n为干线放大器的级联数 。 (C / N ) T 为系统指标分配给 同轴电缆干线部分的载 噪比指标。 C / N确定后，就可以确定放 大器的输入电平。 S入 C / N＋F＋2.（ 4 dB ) 由上式可以看出，噪声 系数小的放大器容许更 低的输入电平， 有利于提高载噪比。一 般为6 10dB
18.54
0.99 7 1.49 6
9.97
1.19 7 1.79 6
11.97
0.51 2 0.76 8
5.12
0.60 7 0.91 1
6.07
0.81 1.21 5
8.1
0.95 1.42 5
9.5
300M 400M 450M
15.75 21 23.63
48.24 64.32 72.36
55.62 74.16 83.43
9.45 12.6 14.18
29.91 39.88 44.87
35.91 47.88 53.87
4.62 6.16 6.93
15.36 20.48 23.04
18.21 24.28 27.32
6.9 9.2 10.35
24.3 32.4 36.45
28.5 38 42.75
同轴电缆结构及选用（续2）
F11SSV
55M
0.31 8 0.47 3
3.15 550M 750M
QR540
55M
0.15 4 0.23 1
1.54 550M 750M
9C-FB
55M
0.23 0.34 5
2.3 550M 750M
0.52 5 0.78 8
5.25
1.60 8 2.41 2
16.08
1.82 4 2.78 1
Status monitor
Power supply
-3.5dB
** ICS
** JXP-T
TP
-0.4dB
-1.0dB
-20 dB TP -1.7dB F
FUSE
H -20 dB
-0.4dB
** 30 dB JXP-T
-0.4dB
-3.5dB -3.5dB
** ICS ** ICS drive
-3.5dB
2
决定的常数， d , D为内、外导体直径。
同轴电缆的特性
阻抗特性：
Z＝（138/ε1/2）lgD/d
D为外导体直径，d为内导体直
径, ε为介电常数。 有线电视系统采用75Ω电缆。
例：
已知MC2电缆在传输信号频率为100MHZ时单位 长度的衰减量为=21.3dB/km则它在300MHZ时 的衰减为
输入 输入均衡 放大部分
主干输出
AGSC 我公司用的桥放型号为MB
桥放
分 配 器
延长放大器（方框图）
稳压电源 DC 均衡器
可调衰减器
220V AC
放大
DC 放大
输出
分配放大器（方框图）
220V
稳压电源 AC
DC
均衡器
可调衰减器
放大
DC 放大
分 配 器 输出
干线放大器（技术指标）
1、工作频率和带宽
干放的技术指标(3）
6、反射损耗与驻波
反射损耗不合要求，不但会产生重影，还会使平坦度变差。
反射损耗定义为入射波幅度与反射波幅度之比的对数。驻波比S的定义 为驻波波腹与波节电压之比。 ＝20lg(S+1)/(S-1) 一般放大器的反射损耗在16dB以上。
7、非线性失真
放大器的非线性失真指标的好坏与放大器的工作电平、频道数、以 及晶体管的伏安特性有关。对一个确定的放大器，频道数越多，工 作电平越高，则非线性指标就越差。在频道数小于十几个频道时， 放大器的非线性指标主要由互调指标，特别是交调指标来确定，当 频道数大于十几个频道时，放大器的非线性指标主要由载波的组合 三次差拍比来衡量。好的放大器一般互调在80dB以上，交调在 60dB以上，载波三次差拍在65dB以上。
干放的技术指标(2)
3、最大输出电平
对宽带放大器来说同，最大输出电平是采用三音法测试交调比（CM） 为60dB时的放大器的输出电平。放大器的交调指标由最大输出电平间 接给出。 4、增益G
放大器的增益是指输出电平与输入电平之差，在宽带放大器中，用 最高频道的输出与输入电平之差来代表放大器的增益。增益有最大 增益与工作增益之分，通常让放大器工作在工作增益范围内。一般 宽带放大器的增益在20—40dB. 5、AGC、ASC控制能力 电缆对不同频率的射频衰减不一样，当温度变化时，其衰减 量也会发生变化，长距离电缆传输必须采用AGC、ASC控制 干线放大器。
+ RL V0
vg
见书151页
RB -
共射极、共基极、共集极
阻容耦合放大电路
E＋
C1 R1 RC1 C2 VT1 R4 RC2 VT2 R5 C4 R6 C5 C3
输出
输入 R 2
R3
-
负反馈放大电路
RF C RL
输出
输入
电压并联负反馈电路
输入端信号的相位与反馈信号的相位相 同为正反馈，不同为负反馈。
干放的技术指标(4）
8、阻抗
放大器的输入阻抗是放大器输入端信号电压与信号电流的比值，输出阻 抗是当放大器反接时，从放大器输出端输入的信号电压与信号电流的比 值。为了尽量做到阻抗匹配，减少反射损耗，规定放大器的输入、输出 阻抗均为75Ω。
9、集中供电与稳压电源 10、干线放大器安装在野外，环境恶劣，气候变化大
同轴电缆干线传输 与分配网络
广东有线电视网络公司工程部 郭金生
第一部分：基础知识
同轴电缆的基础知识 放大器的基本知识 放大器的技术指标
同轴电缆干线传输
早期的同轴电缆干线传输示意图
HFC（光纤同轴电缆混合网） 网络
前端
TX
RX
HFC（光纤同轴电缆混合网）网络
基础知识
干线传输方式 同轴电缆干线传输，适于小系统。最大 干线距离建议小于3km 。 光纤主干传输，适于中、大型有线电视 系统
低通滤波器
高通滤波器
放大器很难同时满足正反向的增益均衡，减 少交调、互调干扰。
双向干线放大器（2）
FDM滤波器 FDM滤波器
正向
高通滤波器
高通滤波器
低通滤波器
低通滤波器
