VO真空干燥箱说明书
真空干燥箱使用说明
注意事项
• 7.真空箱经多次使用后，会产生不能抽真空 的现象，此时应更换门封条或调整箱体上 的门扣伸出距离来解决。当真空箱干燥温 度高于 200℃时，会产生慢漏气现象（除 6050、 6051外），此时拆开箱体背后盖板 用内六角扳手拧松加热器底座，调换密封 圈或拧紧加热器底座来解决。
注意事项
• 8.放气阀橡皮塞若旋转困难，可在内涂上适量油 脂润滑。（如凡士林） 9.除维修外，不能拆开左侧箱体盖（6090及6210 型除外）以免损坏电器控制系统。 10.真空箱应经常保持清洁。箱门玻璃切忌用有反 应的化学溶液擦拭，应用松软棉布擦拭。
真空干燥箱为什么必须先抽真空 再加热升温
• 2） 如果按先升温加热再抽真空的程序操作，加 热的空气被真空泵抽出去的时候，热量必然会被 带到真空泵上去，从而导致真空泵温升过高，有 可能使真空泵效率下降。 3） 加热后的气体被导向真空压力表，真空压力 表就会产生温升。如果温升超过了真空压力表规 定的使用温度范围，就可能使真空压力表产生示 值误差。
注意事项
• 4.真空泵不能长时期工作，因此当真空度达 到干燥物品要求时，应先关闭真空阀，再 关闭真空泵电源，待真空度小于干燥物品 要求时，再打开真空阀及真空泵电源，继 续抽真空，这样可延长真空泵使用寿命。
注意事项
• 5.干燥的物品如潮湿，则在真空箱与真空泵之间 最好加入过滤器，防止潮湿气体进入真空泵，造 成真空泵故障。 6.干燥的物品如干燥后改变为重量轻，体积小 （为小颗粒状），应在工作室内抽真空口加隔阻 网，以防干燥物吸入而损坏真空泵（或电磁阀）。
电热真空干燥箱的真空表读数与真 空度(Pa)该如何换算？
• （1） 真空表上 “0”表示正一个大气压, “0.1”表示绝对真空。真空表上的指示值不表 示真空度的绝对值，只表示了真空度的相 对值。

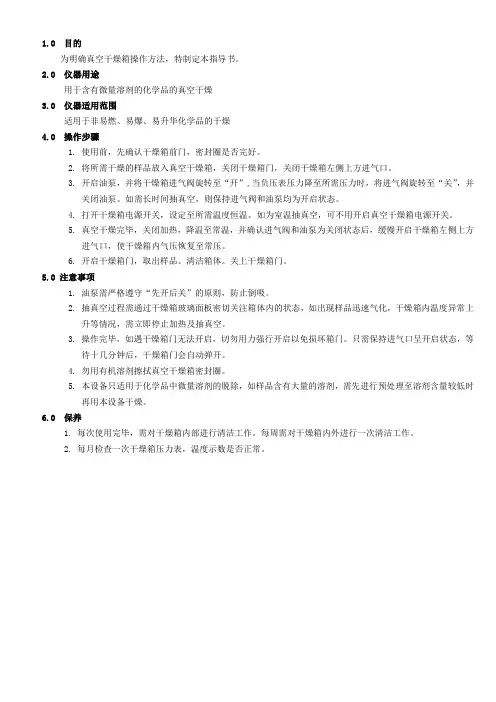

真空干燥箱作业指导书
1.0 目的为明确真空干燥箱操作方法，特制定本指导书。
2.0 仪器用途用于含有微量溶剂的化学品的真空干燥3.0 仪器适用范围适用于非易燃、易爆、易升华化学品的干燥4.0 操作步骤1. 使用前，先确认干燥箱前门，密封圈是否完好。
2. 将所需干燥的样品放入真空干燥箱，关闭干燥箱门，关闭干燥箱左侧上方进气口。
3. 开启油泵，并将干燥箱进气阀旋转至“开”,当负压表压力降至所需压力时，将进气阀旋转至“关”，并关闭油泵。
如需长时间抽真空，则保持进气阀和油泵均为开启状态。
4. 打开干燥箱电源开关，设定至所需温度恒温。
如为室温抽真空，可不用开启真空干燥箱电源开关。
5. 真空干燥完毕，关闭加热，降温至常温，并确认进气阀和油泵为关闭状态后，缓慢开启干燥箱左侧上方进气口，使干燥箱内气压恢复至常压。
6. 开启干燥箱门，取出样品。
清洁箱体。
关上干燥箱门。
5.0 注意事项1. 油泵需严格遵守“先开后关”的原则，防止倒吸。
2. 抽真空过程需通过干燥箱玻璃面板密切关注箱体内的状态，如出现样品迅速气化，干燥箱内温度异常上升等情况，需立即停止加热及抽真空。
3. 操作完毕，如遇干燥箱门无法开启，切勿用力强行开启以免损坏箱门。
只需保持进气口呈开启状态，等待十几分钟后，干燥箱门会自动弹开。
4. 勿用有机溶剂擦拭真空干燥箱密封圈。
5. 本设备只适用于化学品中微量溶剂的脱除，如样品含有大量的溶剂，需先进行预处理至溶剂含量较低时再用本设备干燥。
6.0 保养1. 每次使用完毕，需对干燥箱内部进行清洁工作。
每周需对干燥箱内外进行一次清洁工作。
2. 每月检查一次干燥箱压力表，温度示数是否正常。
真空干燥箱使用说明书
真空干燥箱使用说明书1. 简介真空干燥箱是一种用于去除样品中的水分、气体等杂质的设备。
它通过创造低压环境和恒定温度来实现样品的干燥。
本说明书将详细介绍真空干燥箱的使用方法及相关注意事项。
2. 设备准备2.1 真空泵在使用真空干燥箱前，确保配备了稳定的真空泵。
真空泵应连接到干燥箱的真空接口上，并通过相应的控制面板设置泵的工作模式。
2.2 电源将真空干燥箱连接到稳定的电源，并确认电源开关处于关闭状态。
3. 使用步骤3.1 打开箱门轻轻将干燥箱门打开，确保门体完好，无任何损坏。
3.2 放置样品将需要干燥的样品小心地放置在干燥箱内，确保样品之间的间距足够以便气体流通，并确保样品放置平稳。
3.3 关闭箱门将干燥箱门轻轻关上，确保门体完全密封。
3.4 设置温度通过控制面板上的温度调节器，设置所需的干燥温度。
温度设置应根据样品的特性和要求进行调整。
3.5 设置真空度在控制面板上找到真空度调节器，设置所需的真空度。
真空度设置应根据样品的特性和要求进行调整。
3.6 开始干燥按下控制面板上的启动按钮，干燥箱将开始运行。
在干燥过程中，可以通过控制面板上的显示屏实时监测箱内的温度和真空度。
4. 注意事项4.1 阅读说明书在使用前，请仔细阅读真空干燥箱的使用说明书，并了解各个控制面板上的功能和操作方法。
4.2 样品选择确保选择适合真空环境干燥的样品，并了解样品的干燥要求。
对于不适用于真空干燥箱的样品，应选择其他合适的干燥方法。
4.3 温度设置根据样品的特性和要求，合理设置干燥温度。
避免将温度设置过高以免损坏样品。
4.4 真空度设置根据样品的特性和要求，合理设置干燥过程中的真空度。
过高的真空度可能导致样品损坏或其他问题。
4.5 安全操作在使用真空干燥箱时，应遵循相关的安全操作规程，并保持设备周围的清洁和整洁，以避免其他意外发生。
4.6 常规维护定期对真空干燥箱进行清洁和维护，以确保设备的正常运行。
必要时，可请专业维修人员进行设备检修。

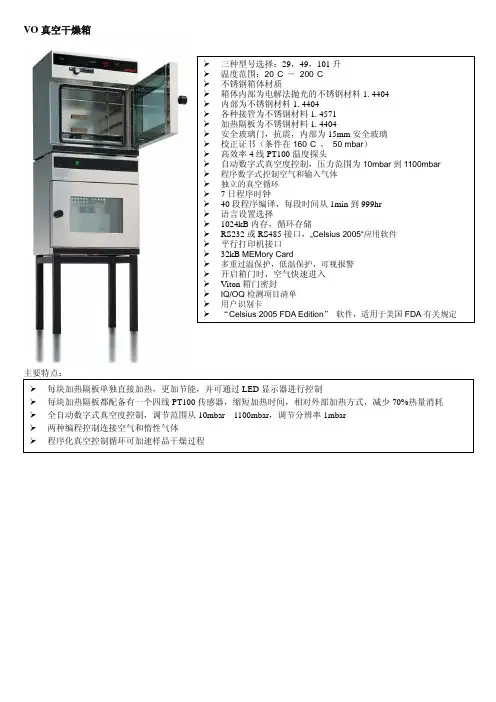

VO 真空干燥箱 说明书
VO 真空干燥箱主要特点：技术参数 型号尺寸 VO200 VO400VO500容积 L 29 49 101 宽 mm 385 385 545 高 mm 305 385 465 深 mm 250 330 400 隔板数 3 4 4加热板之间距离 mm75 75 95 每块加热板最大装载量/每箱 kg 20/4020/6020/60 加热板有效面积：宽/深 mm 365/230 365/310525/380不锈钢内部最大渗漏速度 mbar/s0.005 0.005 0.005宽 mm 550 550 710 高 mm 600 680 760 深 mm 400 480 550 不锈钢连接安全玻璃门：不锈钢框架，内部安全玻璃，外部为抗震屏标配 标配 标配 门的密封 硅树脂密封标配 标配 标配 温度模糊PID 控制20－200℃，可编译40段程序，自动过温保护，7天程序时钟，低温保护。
1024kB 内存，循环存储。
标配 标配 标配 压力（真空度） 允许的最终真空度 mbar 0.01通过螺旋阀数字电子控制压力。
（程序控制到40段）范围10mbar 到1100mbar 。
数字显示从5mbar 到1100mbar 。
程序控制进气：空气和输入气体。
真空干燥过程的除湿。
泵的信号开关。
标配标配标配附件，其他配件型号尺寸 VO200 VO400 VO500 订货号 平行打印机接口适用于PCL3喷墨打印机 标配 标配 标配 接口 适于于…Celsius 2005“应用软件的RS232接口 标配 标配 标配 连接 真空连接和进气口连接（空气和其他输入气体） 标配 标配 标配 功率 W 1200 20002400 电压 V 230/50/60230/50/60 230/50/60净重 Kg 58 82 120 毛重 Kg 64 90 134 包装尺寸：宽 cm 67 67 82 高 cm81 89 97 其他数据深 cm54 63 67 最多加热隔板数3 4 4加热隔板，具有温度探头和整体加热，独立过温保护。
VO真空干燥箱说明书专选课件
1.1 使用环境
1.温湿度环境： 环境温度：5-40℃ 环境湿度：最大80%，无冷凝
2.安装环境： 工作电源：230V(±10%)，50/60Hz 上部间隔最少20cm，左右间隔至少8cm，后部 间隔至少15cm（如下图所示） 设备需安放于水平地面
1.2 箱体结构
1.计算机接口 2.打印机接口 3.进气口IN1 4.进气口IN2 5.排气口OUT 6.软管——连接泵与真空烘箱 7.真空泵接口 8.真空泵控制接口 9.泵模块的电源线 10.信号线——连接泵与真空烘箱 11.真空泵控制接口 12.真空烘箱的电源线
1.3.6.2周程序模式下的操作 按照1.3.6要求操作，进入周程序模式 周程序模式下，可设置每周固定哪天开启和 关闭的时间，以及开启关闭后所要到达的温 度和压强等参数。
进入周程序模式后，通过旋转旋钮，光标会 停留在不同的参数下。如要调整设定值，按 住Set键的同时旋转旋钮，便可调整设定值。
每日设定： 调节范围：周一至周日
EXIT：退出打印模式
1.3.6.5设置模式下的操作 按照1.3.6要求操作，进入设置模式 可对箱体的基本参数进行设置
SET TIME：设置时间 SET DATE：设置日期 SET DAY：设置周几 SET YEAR：设置年份
ENDSOUND：程序结束是否有声音提示
ALARM SOUND：报警声音是否开启
29
关机状态
开机状态
▪ 1.3.3常规控制面板
时间显示
操作模式显示
加热搁板 温度显示
报警显示
压强显示
文本显示 Set键
旋钮开关
读卡器
监测温度显示
▪ 1.3.4快速进气功能
如果真空烘箱内部压强低于大气压强，门无法打开。这时，可以通过 调高压强值，使气体进入，门可打开。
真空干燥器使用方法说明书
真空干燥器使用方法说明书一、产品简介真空干燥器是一种用于去除物体内部水分的设备。
它通过建立负压环境，将水分转化为蒸汽，使物体在不受热损伤的情况下达到干燥的目的。
本说明书将向您介绍如何正确使用真空干燥器。
二、安全操作指南1. 在使用真空干燥器之前，请确保已经详细阅读并理解本说明书，并按照要求正确操作设备。
2. 在进行任何维护、清洁或调整设备之前，务必先断开电源，并等待设备冷却后再操作。
3. 操作时请戴防护手套和护目镜，以防止任何意外发生。
4. 请将真空干燥器放置在平稳的地面上，以确保设备的稳定性。
三、操作步骤1. 开机准备a. 将真空干燥器连接到电源，并确保电源线牢固连接。
b. 按下电源开关，待设备正常启动后进入下一步操作。
2. 调整真空度和时间a. 根据所需干燥的物体特性和条件，选择合适的真空度和时间。
b. 调节真空度和时间的旋钮，使其达到所需数值。
3. 设置加热温度a. 根据物体的特性和要求，选择合适的加热温度。
b. 旋转加热温度调节旋钮，将温度设定到所需数值。
4. 放置物体a. 打开真空干燥器的门，将待干燥物体放置在设备内部。
b. 确保物体放置平稳，并且不要超出设备的承载范围。
5. 启动干燥a. 关上真空干燥器的门，确保门密封良好。
b. 按下启动按钮，设备将开始工作。
此时真空干燥器将自动建立负压环境，进行干燥。
6. 干燥完成a. 待设定的时间到达后，真空干燥器将自动停止工作。
b. 打开设备的门，取出已经干燥的物体。
7. 关机与清洁a. 关闭电源开关，将真空干燥器断电。
b. 使用干净的布或纸巾擦拭设备表面，确保设备清洁。
四、维护与保养1. 定期检查设备的电源线和插头，确保其完好无损。
如有损坏，请联系售后服务人员进行维修或更换。
2. 每次使用后，清洁干燥室和设备内部，以防止污垢积累导致设备故障。
3. 定期检查真空泵的工作情况，如发现异常，请联系售后服务人员进行检修。
4. 如设备长期不用，建议将其放置在干燥、通风的地方，并定期进行保养，以保证设备的正常使用寿命。
真空干燥箱使用方法说明书
真空干燥箱使用方法说明书一、产品概述真空干燥箱是一种专业的实验仪器，适用于各种科研、医疗、制药、食品等领域。
该设备通过创建真空环境，结合适当的温度控制，实现对样品的干燥和处理。
本说明书旨在详细介绍真空干燥箱的使用方法，帮助用户正确操作并充分发挥其功能。
二、安全操作1. 在开始操作之前，请仔细阅读本说明书，并确保已理解所有的操作规程和安全提示。
2. 使用前请检查电源以及设备的线缆，确保其完整并无损坏。
3. 在使用过程中，务必戴上合适的防护手套和眼镜，确保人员安全。
4. 真空操作时，请不要将有易燃易爆、有毒有害等物质置于真空环境中。
5. 当设备需要维护时，请先停止操作，待其冷却后方可进行维护。
三、设备操作1. 打开设备：请先确保电源已连接，并按下电源开关，待设备显示屏亮起后，开始操作。
2. 设置温度：使用设备面板上的温度调节按钮，将所需温度设置为期望值，并等待设备达到所设定的温度。
3. 设置真空度：根据实验要求，通过面板上的真空调节按钮，设定所需真空度。
4. 填充样品：注意，样品需事先放置在密封的容器中。
打开设备门，轻轻放置样品容器，确保密封良好。
5. 启动设备：在完成以上步骤后，按下启动按钮，真空干燥箱将开始工作。
6. 监测并记录：在设备运行期间，应密切观察仪表板上的数据，确保温度和真空度稳定。
同时，可以使用记录器记录不同时间点的数据。
7. 停止设备：当实验完成或者需要停止操作时，按下停止按钮，关闭真空干燥箱。
四、维护与保养1. 清洁设备：在操作完成后，请将设备内部彻底清洁，并使用干净的软布擦拭设备的外部。
2. 维护设备：定期检查设备的零部件是否正常，如发现任何故障或异常，应立即联系厂家或维修专业人员进行处理。
3. 避免超负荷运行：请按照设备的规定使用容量范围内的样品，避免超负荷运行，以免对设备造成损坏。
4. 保持通风：确保设备周围有足够的通风，避免长时间在高温环境下使用。
5. 定期校准：为确保设备的准确性，请定期校准设备温度和真空度。
真空干燥箱操作方法说明书
真空干燥箱操作方法说明书一、介绍真空干燥箱是一种用于去除物品内部或外部水分的设备。
本操作方法说明书旨在为用户提供使用真空干燥箱的正确方法和注意事项，以确保安全操作和有效使用。
二、安全注意事项在使用真空干燥箱之前，请务必阅读并遵守以下安全注意事项：1. 请注意电源线的连接，确保电源连接稳固。
2. 在使用设备前，请检查设备的电源电压是否与供电电压相匹配。
3. 请将真空干燥箱放置在平稳的表面上，避免在使用过程中因不稳定而导致设备倾倒。
4. 在使用设备之前，请确保设备外部干燥箱无异物，以免影响设备的工作效果。
5. 为了确保设备的安全运作，请不要强制关闭设备或使用其他不推荐的方法操作该设备。
三、操作步骤请按照以下步骤正确操作真空干燥箱：1. 打开设备：插入干燥箱的电源插头，并通过电源开关打开设备。
待设备启动后，显示屏将显示当前的温度和真空度。
2. 设定温度：使用设备上的温度调节按钮，设定所需的工作温度。
注意，设备的工作温度范围通常在设备说明书中有详细说明，请确保在合适的温度范围内操作设备。
3. 设定真空度：使用设备上的真空度调节按钮，设定所需的工作真空度。
真空度的设定取决于所需干燥效果，请确保在设备规定的真空度范围内进行设定。
4. 放置待干燥物品：注意，待干燥的物品应放置在设备内部支架上，避免直接接触设备的加热元件或传感器。
5. 启动真空：关闭设备的门，按下真空启动按钮，设备将开始抽取箱内空气，形成真空环境。
可通过显示屏上的真空度指示实时了解真空度的变化情况。
6. 干燥过程：设备会在设定的温度和真空度下对待干燥物品进行干燥。
可通过设备上的定时器功能设定干燥时间，以便设备在设定时间后自动停止。
7. 完成干燥：设备完成干燥后，显示屏将显示完成提示信息。
此时，可以停止真空抽取，并关掉设备的电源开关。
8. 取出物品：等待设备冷却后，打开设备的门，将已经干燥的物品从设备内取出。
四、日常维护保持真空干燥箱的良好状态有助于设备的持续运行和提高设备寿命。
干燥箱操作说明书
干燥箱操作说明书一、操作概述干燥箱是一种常用的实验设备，用于控制温度和湿度，以确保样品或实验物在特定的环境条件下进行实验或保存。
为了能够正确操作干燥箱并充分利用其功能，本操作说明书将提供详细的操作指导。
二、安全操作1. 在操作干燥箱之前，请确保电源已经关闭，以免造成任何触电危险。
2. 操作干燥箱时，请避免直接接触热表面，以免烫伤。
3. 当干燥箱处于工作状态时，不要将任何易燃、易爆物品放置在附近，以确保实验和使用的安全性。
4. 当操作干燥箱时，请保持室内通风良好，以防止蒸汽和有害气体的积聚。
三、操作步骤1. 打开干燥箱门，确保室内没有杂物和污垢。
如有需要，请使用温和的清洁剂进行清洁，并用干燥的软布擦干。
2. 将待处理的样品放置在干燥箱内并关闭门。
请确保门完全关闭，以免热空气外泄。
3. 打开干燥箱的电源开关，并设置所需的温度和湿度。
请注意，不同的样品和实验要求可能需要不同的参数设置。
4. 确认温度和湿度设置后，按下启动按钮，干燥箱将开始工作。
5. 在设定的时间到达之后，干燥箱将自动停止工作。
此时，请关闭电源开关，并等待干燥箱内的温度下降。
6. 在取出样品之前，请确保温度已经降低到安全范围，避免烫伤。
7. 取出样品后，关闭干燥箱并拔掉电源插头。
四、维护与保养1. 在日常使用中，定期清洁干燥箱的内部和外部表面。
使用温和的清洁剂和软布擦拭，避免使用腐蚀性或磨损性清洁剂。
2. 定期检查和更换干燥箱的滤芯，以确保空气的通畅和干燥效果的良好。
3. 如果干燥箱长时间没有使用，请将其断电并移动到干燥、通风的地方进行存放，避免湿气对设备的损害。
4. 在使用干燥箱过程中，如有任何异常现象或故障，请立即停止使用，并寻求专业技术人员的帮助。
五、注意事项1. 在操作干燥箱时，请始终遵循设备的操作说明书和相关安全规定。
2. 如果对干燥箱的设置和操作有任何疑问，请联系相关技术人员或厂商进行咨询和指导。
3. 在进行长时间实验时，请定期检查设备的工作状态，并及时采取必要的维护和保养措施。
真空干燥箱使用说明书
真空干燥箱使用说明书Operating Instruction Manual of V acuum Dry Box一、适用范围本产品适用于厂矿企业、大专院校、科研单位等实验室在真空条件下对物品进行干燥、加热处理。
在真空干燥箱内对物品真空加温，真空干燥箱具有以下优点：①可降低干燥温度、缩短干燥时间。
②避免一些物品在常规条件下加热氧化、尘粒破坏以及加热空气杀死生物细胞。
Ⅰ. Scope of applicationIt is suitable for drying and heating articles in vacuum conditions in the laboratories of industrial and mining enterprises, colleges and universities and R＆D institutions etc. Make vacuum heating for articles in vacuum dry box. The vacuum dry box has following advantages:①Could reduce the drying temperature, shorten the drying time.②A void some articles heated oxide, dust particle damage and the heating air kills the biological cells.二、结构特点真空干燥箱外形为卧式，箱体采用优质钢板经冲压、焊接制成。
箱体表面喷塑处理。
隔热层采用硅酸铝棉填充；箱门采用双层钢化玻璃门，可调节箱门的闭合松紧；工作室与玻璃门之间用模压耐高温硅橡胶密封圈，以保证箱门与工作室密封，大幅度提高了真空度。
DZF型为方形工作室。
Ⅱ. Structure characteristicsThe shape of vacuum dry box is horizontal type. The box body is make of high-quality steel plate with pressing and welding processing. The surface of box adopts plastic spraying treatment. Thermalprotective coating filled by alumina silica wool. The box door is made od double toughened glass, whech could regulate the open and close, degree of tightness of box door. The formed high-temperature resistance silicon rubber sealing washer used between work room and glass door for ensuring sealing between the box door and work room, which improved the vacuum degree greatly. DZF type has square workroom..三、安装调试1、安装：真空干燥箱应放置在具有良好的通风条件，无强烈震动的室内，在本仪器周围不可放有易然、易爆和腐蚀性气体。
真空干燥箱操作说明书
真空干燥箱操作说明书 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
真空干燥箱使用方法
1、把需要干燥的物品放入箱内，将箱门关闭并旋紧门拉手，关闭回气阀，开启真空阀，把
真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空
表指示达到您需要的真空度时，先关闭真空阀，再关闭真空泵，此时箱内处于真空状态。
2、接通电源后，打开电源开关，指示灯亮，表示工作正常，仪表显示工作室温度，然后将
控制仪表调节到设定温度，工作室开始加热，控制仪表上绿灯亮表示通电升温，当仪器恒
温60分钟后仪表显示温度应和设定温度基本一致。
3、不同物品、不同温度选择不同的干燥时间，如干燥时间较长，真空度下降需要再抽气恢
复真空度，应先开启真空泵，再开启真空阀。
4、干燥结束后，应先关闭电源，旋动回气阀，解除箱内真空状态后，打开箱门取出物品（接触真空后胶圈与玻璃门吸紧，不易打开箱门，要过段时间，才能方便开启）。
注意事项
1、真空干燥箱必须有效接地，保证安全
2、真空干燥箱不需要连接抽气时应先关闭真空阀，再关闭真空泵电源，同时打开真空泵气镇
阀，否则泵油会倒灌至箱内。
3、在真空状态下，控制温度不得低于 50℃。
如果低于 50℃时，标准温度计测试的数值与仪表
显示值不一致，是正常现象。
此现象不影响50℃以上控温及温度。
4、取出被处理物品时，如果是易燃品，必须待温度冷却到低于燃点后才能放进空气，以免引起
燃烧。
5、真空箱无防爆装置，不得放入易爆物品干燥。
6、真空箱与真空泵之间如有条件要安装过滤器，防止潮湿气体进入真空泵。
真空干燥箱使用说明书
真空干燥箱使用说明书
1.将真空干燥箱后面的进气管，用真空橡胶管与真空泵连接，接通真空泵电源。
2.需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，使箱内达到真空度－0.09～－0.1MPa，关闭真空阀，再关闭真空泵电源开关。
3.把电源开关拨至“1”处，此时电源指示灯亮，控温仪上有数字显示。
4.温度设定
当所需加热温度与设定温度相同时不需设定，反之则需重新设定。
先按控温仪的功能键“SET”进入温度设定状态，SV设定显示一闪一闪，再按移位键“△”配合加键“△”或减键“▽”设定结束需按功能键“SET”确认。
如需设定温度150℃，原设定温度86.5℃，先按功能键“SET”，再按移位键
“△”，将光标移至显示器百位数字上，然后按加键“△”，使百位数字从“0”升至为“1”，百位数设定后，移动光标依次设定十位、个位和分位数字，使设定温度显示为150.0℃，按功能键“SET”确认，温度设定结束。
5.设定结束后，各项数据长期保持。
此时干燥箱进入升温状态，加热指示灯亮。
当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。
6.根据不同物品不同的潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵电机开关，再开启真空阀。
7.干燥结束后，应先关闭电源，旋动放气阀，解除箱内真空状态，再打开箱门取出物品。
（解除真空后，因密封圈与玻璃门吸紧变形不易立即打开箱门，应稍等片刻等密封圈回复原形后，才能方便开启箱门。
）。
真空干燥箱使用说明书
雷韵KL系列DZF—真空干燥箱（微电脑控制带定时功能）使用说明书上海雷韵试验仪器制造有限公司上海市杨浦区松花江路1250号电话：************，5512162055121621，55121622传真：************全国统一热线：400-021-7866目录一、适用范围 (2)二、技术指标 (2)三、结构及工作原理 (3)四、控制面板说明 (3)五、使用方法 (3)六、各项功能调出顺序 (5)七、各功能参数改变的说明 (5)八、各功能参数表 (6)九、注意事项与维护 (6)十、故障处理 (7)装箱单 (8)保修卡 (9)电话：************，5512162055121621，55121622传真：************全国统一热线：400-021-7866一、适用范围KL系列真空干燥箱是供厂矿企业、大专院校、科研单位及各类实验室等在真空条件下对物品进行干燥、烘焙、熔腊、热处理及灭菌等其它用途的理想设备。
在真空条件下对物品进行加温干燥具有以下几个优点：1、可降低干燥温度（压力低、温度低）；2、避免一些物品加温氧化，无尘粒破坏；3、避免加热空气杀死生物细胞。
二、技术指标1、本产品严格按照公司另类医疗器械生产过程控制产品质量；2、RT指环境温度；3、表中参数均在环境温度25℃，相对湿度不大于85%，真空度不小于0.1Mpa的条件下，用精确度为±0.1℃的水银温度计测得，温度计的水银头必须与箱内搁板表面接触良好。
三、结构及工作原理DZF—6000系列真空干燥箱（以下简称真空箱）除6090、6210型为立式，其余均为台式结构。
真空箱由箱体、内胆（工作室），抽真空及控温系统等四部分组成。
箱体由优质钢板冲制而成，表面喷塑处理，外观漂亮具有特色。
内胆用优质涂锌板或不锈钢板（用户可以选择）组成，内胆形状为半圆弧内角的方形。
内外箱体之间采用充实超细玻璃棉作隔热层，箱体采用大面积双层防弹钢化玻璃观察窗，便于观察箱内被干燥的物品。
真空干燥箱使用说明
真空干燥箱使用说明
使用流程：
1.将物品放入干燥箱后，关上箱门并将门把手旋转到位，关闭平衡
口(是橡皮塞上的孔与平衡口管芯上的孔扭偏180度)。
2.先打开真空泵电源开关，再开启真空阀（顺时针旋90度）。
3.当真空表指示达到所需数字时，如—0.1mpa时，要关闭真空泵时，
先关闭真空阀，后关闭真空泵电源。
（以防真空泵油倒流入室内）真空箱电源不用关闭。
4.使用结束后关闭真空箱电源，打开平衡口，待真空度回零后打开
箱门（如遇打不开，待五分钟后再开）。
5.取出干燥物品时，注意烫伤。
注意：
1.切勿在箱内使用酸性介质。
2.使用过程中，对真空泵而言，以先开后关为原则，即在工作时先
开真空泵后打开真空阀，而在结束工作前先关闭真空泵，以防真空泵油倒流入室内。
3.工作室内底部抽真空口加有过滤网，请经常拔出清洗，以免影响
抽气效果。
4.门封条老化失去弹性会导致箱门不密封，一般半年换一次。
真空干燥箱操作说明书
真空干燥箱操作说明书1. 简介真空干燥箱是一种专用设备，用于去除物体中的水分或其他挥发性成分。
本操作说明书将详细介绍真空干燥箱的操作步骤、注意事项以及保养维护方法，以确保安全操作和设备的长期稳定运行。
2. 设备概述真空干燥箱主要由以下几个部分组成：2.1 机箱：设备主体，包含加热系统和真空系统。
2.2 控制面板：用于设置并监控设备的温度、真空度等参数。
2.3 真空泵：提供必要的真空环境。
2.4 透明观察窗：用于观察内部样品的状态。
2.5 透气阀门：用于调节真空度。
3. 操作步骤3.1 确保设备通电，并检查设备的相关安全装置是否完好。
3.2 打开机箱门，将需要干燥的样品放入装样架中，并确保样品摆放均匀。
3.3 关闭机箱门，并将观察窗的卡扣固定好，确保密封。
3.4 打开控制面板，设置所需的温度和真空度。
根据样品的情况，可以设定不同的参数。
3.5 打开真空泵，开始抽取气体，直至达到所设定的真空度。
3.6 启动加热系统，将温度逐渐升高至设定值。
注意避免温度过快上升，以免对样品造成损坏。
3.7 在干燥过程中，可以通过透明观察窗观察样品的状态，并根据需要调整真空度或温度。
3.8 等待干燥过程完成后，关闭加热系统，停止真空泵的工作，并待设备冷却后方可打开机箱门取出样品。
4. 注意事项4.1 在操作过程中，务必佩戴防护手套和眼镜，以防意外飞溅或触电。
4.2 注意设备的额定功率，避免过载使用，以免引发设备故障或安全事故。
4.3 严禁在真空干燥箱内加热易燃、易爆或具有腐蚀性的物品。
4.4 清洁设备时，请先断开电源，并使用柔软的布进行擦拭，勿用含酸、碱或有机溶剂的清洁剂。
4.5 长时间不使用设备时，应拔下电源插头，并进行适当的保养和维护。
5. 保养与维护5.1 定期清理设备内部的灰尘和杂物，确保设备内部清洁卫生。
5.2 定期检查设备各部位的紧固件是否松动，并进行必要的紧固。
5.3 定期检查设备的电源线和插头是否磨损，如有问题应及时更换。
真空干燥箱使用说明
真空干燥箱使用说明一、产品概述真空干燥箱是一种用于物质干燥的设备，它通过在真空条件下加热，使得物质中的水分或其他溶剂能够快速蒸发，从而达到干燥的目的。
真空干燥箱广泛应用于医药、化工、食品等领域，是实验室和工业生产中不可或缺的设备。
二、使用步骤1、开机准备：首先，检查真空干燥箱的电源是否连接正常，以及各个开关是否处于关闭状态。
然后，打开真空泵，确保其正常工作。
2、装载样品：将需要干燥的样品放入干燥箱内的网架上，注意不要堆叠，以免影响干燥效果。
同时，将干燥剂放在样品旁边，以吸收残留的湿气。
3、开始干燥：关闭干燥箱的门，打开电源开关，设定所需的温度和时间。
然后，按下开始按钮，干燥箱将自动进入工作状态。
4、监控进程：在干燥过程中，可以通过显示屏或手机APP实时查看干燥箱内部的温度、湿度和时间等信息。
如有需要，可以随时调整温度或时间。
5、结束干燥：当干燥箱到达设定的时间或温度时，会自动停止工作。
此时，可以打开门取出已经干燥好的样品。
6、清洁和维护：每次使用完毕后，需要对干燥箱进行清洁，包括内壁、网架和门封等部位。
同时，定期检查真空泵的运行情况，以保证其正常工作。
三、注意事项1、在使用前，请仔细阅读产品说明书，了解干燥箱的工作原理、操作方法和注意事项。
2、样品应均匀分布在网架上，不要堆叠或堵塞排气口。
3、在使用过程中，要保持干燥箱内的清洁，避免污染样品。
4、如遇停电等异常情况，请立即关闭电源开关，并维修人员进行处理。
5、在操作过程中，如感到异常气味或高温烫手等情况，请立即停止使用，并维修人员进行检查。
6、严禁在真空泵未连接或未运行的情况下开启干燥箱。
7、在使用完毕后，请及时关闭电源开关，并做好清洁和维护工作。
四、售后服务本产品提供一年内的免费维修服务。
如遇质量问题或使用不当导致的损坏，请及时我们的售后服务部门，我们将尽快为您解决问题。
在维修过程中，如需更换零部件，将只收取成本费用。
五、总结真空干燥箱是一种高效、安全的干燥设备，广泛应用于各个领域。
真空干燥箱的技术要求及说明
真空干燥箱的技术要求及说明、主要用途：该干燥箱广泛应用于医药、食品、轻工、化工等行业作低温干燥之用，具 有干燥物品速度快，污染小，不会对被干燥物品的内在质量造成破坏。
二、工作原理及特点：所谓真空干燥就是将被干燥的物料处于真空条件下进行的加热干燥，它是 利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，加快了 干燥速度，能在较低温度下，得到较高的干燥速率，热量利用充分，在干燥过 程中无任何不纯物混入，属于静态真空干燥，故不会对干燥物料的形体造成损 坏，符合“ GMP 要求。
三、技术要求及说明：1 、该箱外形尺寸为：门面宽1650mm 深1600mm 高1700m （含控制盒），外 表板材为SUS3042B 不锈钢板，板厚S 1.2mm 为复膜亚光板，外表铆焊成形， 表面平整无焊迹、划痕现象。
2 、工作室尺寸为：门面宽1250mm 深1400mm 高 SUS3042环锈钢板，板厚S 6mm 内胆密焊成形，且打磨、 3、保温层厚80mm 保温材料充填硅酸铝耐火纤维棉,成井字型制作且强度高，在真空工作中不变形。
4 、箱体内顶部为半椭圆形制作，四方角为圆弧角过渡，度流畅、均匀，从而改变了原方型真空烘箱顶部一层装有物料的烘盘不易烘干 的缺陷，同时，便于物料烘干时产生的水汽珠顺两侧面流入箱体底部，经排污 口排出箱外。
5、由于抽真空时， 会出现部份回水现象， 影响了被干燥物料的质量和效率，制作时在最上层的烘盘上部（离上部烘架 80mn 处）放置1块半椭圆形的不锈钢 板，使真空回水不易滴入装有物料的烘盘内。
提高了干燥物料的质量和速度。
1300mm 内表板材为抛光处理。
内衬加强筋为 8#槽钢，加热时使箱体内温6 、烘盘与散热盘管之间留有8-10mm 间隔距离，制作成轨道式。
从而改变了物料在干燥过程中，烘盘底部与散热盘管接触处容易出现物料被烘焦的现象。
7、配置烘盘32只，烘盘尺寸为460040 >45 (mr)使物料在烘干过程中发泡时不易溢出，易清洗，烘盘材料为SUS3042不锈钢板。
真空烘箱操作说明书
真空烘箱操作说明书操作简介：真空烘箱是一种广泛应用于科研实验室、工业制造等领域的设备，用于干燥、除湿、烘烤或加热等目的。
本操作说明书将详细介绍真空烘箱的使用方法、注意事项和维护保养等内容，帮助用户正确操作并保证设备的正常工作。
一、准备工作1. 确保操作环境通风良好，并且周围无易燃易爆物品。
2. 检查真空烘箱是否处于平稳的水平位置。
3. 确保电源插座稳固可靠，并接通电源。
4. 确保设备内部干净整洁，无异物存在。
二、操作步骤1. 打开真空烘箱的门，将待处理物品置于烘箱内部。
注意避免超过设备的最大载荷限制，以确保烘箱的安全运行。
2. 关闭烘箱门并确保门已完全密封。
3. 打开真空泵的开关，并将真空泵的接口连接到设备上的真空口。
4. 开启真空泵，同时观察真空表上的指示，当指示接近设备的最佳工作范围时，即可停止抽真空。
5. 设置所需的温度和时间参数，并按下启动按钮，启动烘箱的加热功能。
6. 在烘箱工作期间，请定期检查温度和压力表的读数，并确保温度和真空压力维持在安全范围内。
7. 烘箱工作完成后，先关闭加热装置，然后关闭真空泵。
8. 将待处理物品从烘箱内取出，并关闭烘箱门。
三、注意事项1. 为保证设备的正常运行和安全性，严禁在未关闭烘箱门的情况下进行电源操作。
2. 在烘箱工作期间，不要将湿润或易燃物品放入烘箱内，以免引发事故。
3. 请勿长时间无人值守操作设备，必要时请确保有专人监控烘箱运行状态。
4. 使用真空泵时，请确保接口连接牢固，以免泄漏造成设备损坏或安全隐患。
5. 在操作过程中出现设备异常或故障时，请立即停止使用，并通知相关维修人员进行检修。
6. 定期进行设备保养和清洁，保持设备内外干净整洁。
四、故障排除在使用真空烘箱过程中，可能会出现一些常见的故障情况，以下提供一些常见故障的排除方法供参考：1. 不能正常抽真空：检查真空泵是否正常工作、检查真空接口是否连接牢固、检查真空管路是否有气泄漏。
2. 温度无法调节：检查温度控制器和加热装置的工作状态、检查温度传感器的连接是否正常。
微波真空干燥使用说明书
微波真空干燥使用说明书本说明书旨在介绍微波真空干燥的使用方法和注意事项，以提供给用户参考。
本说明书详细说明了微波真空干燥的目的、范围以及对用户的重要性的强调。
微波真空干燥使用说明书的目的是为了向用户提供必要的信息，以确保他们正确、安全地使用微波真空干燥设备。
本说明书适用于所有使用微波真空干燥设备的用户，无论是专业人员还是普通用户。
用户对于正确使用微波真空干燥设备起着至关重要的作用。
只有在用户理解并遵守本说明书中的使用方法和注意事项时，才能最大程度地保证设备的有效性和安全性。
在使用微波真空干燥设备之前，请务必仔细阅读本说明书的所有内容，并密切遵循其中的指导。
如果您对任何内容有疑问或需要进一步的解释，请咨询专业人士的意见。
请记住，本说明书提供的信息仅供参考，具体操作时请根据实际情况和专业要求进行判断和决策。
祝您使用微波真空干燥设备愉快并获得满意的效果！本章节将详细描述微波真空干燥设备的各个部件、功能和工作原理，确保用户可以正确理解设备的结构和操作方式。
1.设备部件微波真空干燥设备包括以下重要部件：微波发生器：负责产生微波能量的装置。
真空室：用于放置待干燥物体的密封空间。
载具：用于支撑待干燥物体的平台或夹具。
控制面板：设备的操作面板，包含各种设定参数和监控功能的按钮和显示屏。
排气系统：用于控制和调节真空室内的气压，保持恰当的干燥环境。
2.设备功能微波真空干燥设备具有以下主要功能：干燥：通过微波能量和真空环境，快速将物体中的水分蒸发掉，达到干燥的效果。
杀菌：微波能量能够破坏微生物的细胞结构，起到杀菌的作用。
恢复：设备还具有恢复物体形状和质量的功能，适用于干燥后的样品直接应用。
3.工作原理微波真空干燥设备的工作原理如下：装载物体：将待干燥的物体放置在载具上，并确保物体适合真空干燥的要求。
封闭真空室：关闭设备门，并通过排气系统将真空室内的气压逐渐降低至设定值。
设定参数：根据待干燥物体的特性，使用控制面板设定合适的干燥时间、干燥温度和微波功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2 箱体结构
13.加热搁板接口 14.加热搁板 15.泵模块的开关 16.真空泵
3
1.3 产品操作
1.3.1 前期准备 1.软管（6）一头连接排气口OUT（5），一头连接真空泵接口（7）或其他合适的真空 泵 2.如要使用泵模块（选配PMP），需用信号线（10）连接真空泵控制接口（8+11） 3.接通泵模块和真空烘箱的电源线（9+12） 4.如要通入惰性气体（如氮气），气瓶必须连接进气口IN2（4），进气压不能高于 1.5bar（可使用减压阀调节） 5.将加热搁板（14）插入合适的加热搁板接口（13），不使用的加热搁板需放置在柔 软平面上 6.关闭真空烘箱的门 7.开启泵模块开关（需选配PMP） 8.开启真空烘箱开关
1.1 使用环境
1.温湿度环境： 环境温度：5-40℃ 环境湿度：最大80%，无冷凝
2.安装环境： 工作电源：230V(±10%)，50/60Hz
上部间隔最少20cm，左右间隔至少8cm，后部 间隔至少15cm（如下图所示）
设备需安放于水平地面
1
1.2 箱体结构
1.计算机接口 2.打印机接口 3.进气口IN1 4.进气口IN2 5.排气口OUT 6.软管——连接泵与真空烘箱 7.真空泵接口 8.真空泵控制接口 9.泵模块的电源线 10.信号线——连接泵与真空烘箱 11.真空泵控制接口 12.真空烘箱的电源线
20
7.结束程序编辑： 顺时针旋转旋钮直到EXIT出现，按一下Set键，结束程序编辑
21
1.3.6.4打印模式下的操作 按照1.3.6要求操作，进入打印模式 可打印箱体运行数据的图表，需用数据 线连接箱体和喷墨打印机
8
1.3.6选择操作模式 长按Set键（大概3秒），现有的操作模式会闪烁。 如要选择其他模式，在按住Set键的同时，旋转旋钮，到达目标模式 后，放开双手，设备自动进入目标模式
普通模式
周程序模式
编程模式
打印模式
设置模式
9
1.3.6.1普通模式下的操作 按照1.3.6要求操作，进入普通模式 普通模式下，一旦设定温度和压强后，设备 会达到此设定温度和压强，永久保持在此温 度和压强。
4
1.3.2 开机 如下图所示，通过按On/Off开关，可以开启和关闭设备
旋钮开关 Set键
读卡器插槽
关机状态
5
开机状态
1.3.3常规控制面板加热搁板ຫໍສະໝຸດ 操作模式显示 报警显示时间显示
温度显示
压强显示
文本显示 Set键
旋钮开关
监测温度显示
读卡器
6
1.3.4快速进气功能
如果真空烘箱内部压强低于大气压强，门无法打开。这时，可以通过 调高压强值，使气体进入，门可打开。
温度监控： 可设置低温保护、高温保护、ASF自 动保护
压强设定： 调节范围： 10mbar～1100mbar
LO=排气阀始终打开（此时能达到的 最小压强取决于泵的抽气能力）
11
1.3.6.2周程序模式下的操作 按照1.3.6要求操作，进入周程序模式 周程序模式下，可设置每周固定哪天开启和 关闭的时间，以及开启关闭后所要到达的温 度和压强等参数。
选择每个程序段运行时间
17
4.每段程序的温度选择： 调节范围：20-200℃
选择每段程序段运行的设定温度值
18
5.每段程序的压强选择： 调节范围：10mbar-1100mbar或LO
选择每段程序段运行的设定压强值
19
6.每段程序结束时的要求： 调节范围：
NEXT：直接进入下一段程序
SPWT（T）：温度的设置点等待，无论设置时间为多少，只有达到设定温度后才进入下一段程序 SPWT（P）：压强的设置点等待，无论设置时间为多少，只有达到设定压强后才进入下一段程序 SPWT（PT）：温度和压强的设置点等待，无论设置时间为多少，只有达到设定温度和压强后才进入下 一段程序 LOOP：循环功能，可重复之前所有程序段。可选择1-99次循环或无限循环 HOLD：结束程序，但是温度和压强保持在最后设定值 END：结束程序，控温和控压都停止
进入周程序模式后，通过旋转旋钮，光标会 停留在不同的参数下。如要调整设定值，按 住Set键的同时旋转旋钮，便可调整设定值。
12
每日设定：
调节范围：周一至周日
组设定：
调节范围：周一至周五或周六至周日
无开启日期： 如选择此设定，对应周几不运行设备
开启时间： 设定范围：00.00～23.59
关闭时间： 设定范围：大于开启时间1分钟～24.00
13
1.3.6.3编程模式下的操作 按照1.3.6要求操作，进入编程模式 编程模式下，可编辑最多40段程序。
进入编程模式后，可见如右图显示，可进入不同功能 EDIT：创建新的程序或对现有程序进行编辑修改
STOP：停止正在运行的程序
START：开启编辑好的程序
按住Set键的同时旋转旋钮，光标会在EDIT，STOP和 START间转换。光标停留在对应功能，双手离开控制面 板后，将自动进入此功能。 一般的顺序是先进入EDIT编辑程序，然后进入START开 启程序，程序运行过程中如果需要停止程序，可以进 入STOP
14
进入EDIT后 1.延时开启日：
调节范围：周一到周日，周一到周五，周六到周日，周一到周日的某一天或无开启日
（如选择无开启日，当进入START后程序立即开启）
15
2.延时开启时间： 调节范围：00.00到23.59
如之前选择无开启日，此处无法选择开启时间，当进入START后程序立即开启
16
3.每段程序的时间选择： 调节范围：1分钟到999小时
如想快速气体进入，可利用方法如下，在不改变压强值的情况下，使 气体进入： 1.逆时针旋转旋钮开关，直到出现OpenDoor字符 2.按下Set键。 3.外部气体进入，从而使门可以打开 4.如要压强达到之前设定值，再按一下Set键即可
7
1.3.5加热搁板的状态显示
如插入加热搁板，此处变亮
如加热搁板开始升温，此处变亮
进入普通模式后，控制面板如下图所示。通 过旋转旋钮，光标会停留在不同的参数下， 并显示其设定值。如要调整设定值，按住 Set键的同时旋转旋钮，便可调整设定值。 设定完毕后，双手离开面板，设备按照设定 值运行。
红色字体的操作 ，适用于所有 需要调整设定 值的操作
10
温度设定：
调节范围： 20～200℃（实际工作温度为环境温 度+5℃～200℃）
