磨煤机原理
ZGM型中速辊式磨煤机工作原理及结构特点
ZGM型中速辊式磨煤机工作原理及结构特点
一、工作原理
ZGM型中速辊式磨煤机主要由磨辊、磨盘、喷嘴、机架和传动装置等
组成。工作时，煤粉由给料装置送入磨机，经磨辊的压碾和磨盘的摩擦作
用下，煤粉被细磨成需要的大小。在磨煤的过程中，喷嘴向磨盘中喷入大
量的热风，使煤粉与热风进行充分的热交换，达到干燥和粉煤分离的目的。最后，通过通风系统将细磨后的煤粉从出料口排出。
二、结构特点
1.刚性机架：ZGM型中速辊式磨煤机的机架采用整体铸钢结构，具有
高强度和刚性，能够保证机器在高速运转时的稳定性和可靠性。
2.独特的砂轮机构：磨辊与磨盘之间采用了独特的砂轮机构连接，使
得磨辊具有较高的旋转速度和研磨能力，能够高效地完成煤粉的细磨工作。
3.精细分级系统：ZGM型中速辊式磨煤机配备了先进的精细分级系统，能够根据需要将煤粉进行精细分级，提高煤粉的利用率，并减少粉尘的排放。
4.智能控制系统：磨煤机具有智能化的电气控制系统，能够实现多种
工艺参数的自动调节和远程监控，提高了磨煤机的稳定性和安全性。
5.可靠的密封装置：磨煤机的进、出料口采用了可靠的密封装置，能
够有效防止粉尘的泄漏和外界杂质的进入，确保了工作环境的清洁和安全。
6.提高磨煤效率：ZGM型中速辊式磨煤机采用了先进的磨辊自动调整
机构，能够根据煤粉的磨煤情况自动调节磨辊的间隙，使煤粉的磨煤效率
得到最大化。
总之，ZGM型中速辊式磨煤机以其独特的工作原理和创新的结构特点，既能够高效地完成煤粉的细磨工作，又能够实现煤粉的干燥和分级，提高
了磨煤效率和运行稳定性，满足了煤炭磨煤系统对煤粉质量的要求，具有
中速辊式磨煤机工作原理
中速辊式磨煤机工作原理
中速辊式磨煤机是一种常用于煤矿、电厂等领域的磨煤设备，其工作原理涉及煤磨、
分级、输送和燃烧等多个环节。下面将对中速辊式磨煤机的工作原理进行详细介绍，以便
更好地理解这种设备的运行过程。
一、中速辊式磨煤机的结构组成
中速辊式磨煤机是由进料装置、破碎装置、分级装置、输送装置、燃烧装置等多个部
件组成。这里着重介绍破碎装置和分级装置的结构和工作原理。
在破碎装置中，主要包括辊磨装置和分选装置。辊磨装置由磨辊、压辊及辊筒等组成，它们通过驱动装置带动而旋转。而分选装置则是通过风机和分级器等设备来实现。这些设
备的运行通过电机、减速器等进行驱动。
二、中速辊式磨煤机的工作原理
1. 煤磨过程
中速辊式磨煤机的煤磨过程主要是由破碎装置完成的。物料通过进料装置进入破碎装置，然后经过磨辊和压辊的挤压、研磨作用，最终被研磨成所需要的细度的粉状物料，并
在此过程中与研磨机的热风进行热力交换，使得煤粉的含水量得到进一步降低。
2. 分级过程
分级过程是将磨好的煤粉按照所需的不同粒度进行分类分级。在分级装置中，煤粉通
过风机进行输送，然后经过分级器进行粒度分类，大颗粒的煤粉会沉降下来，而细颗粒的
煤粉则会随风流进入集尘器进行收集。通过这样的分级过程，可以得到满足不同需求的煤
粉产品。
3. 输送与燃烧过程
煤粉通过输送装置被输送至燃烧设备中，进行燃烧。在燃烧设备中，煤粉与空气进行
充分混合，然后经过点火装置进行点火，最终产生高温燃烧，释放出热能供应给生产或生
活中的各种用途。
三、中速辊式磨煤机的工作流程
从上述分析可知，中速辊式磨煤机的工作流程主要包括煤磨、分级、输送和燃烧四个
中速磨煤机和风扇磨煤机工作原理
中速磨煤机和风扇磨煤机工作原理
首先，在破碎阶段，煤炭从煤仓中通过给料装置进入磨煤机内。煤炭
与转子上的破碎齿板接触并相互撞击，煤炭被破碎成较小的颗粒。
然后，在磨碎阶段，破碎后的煤炭经过筛板的分级作用，较大的颗粒
被重新送入破碎区进行破碎，较小的颗粒则通过筛板咬合研磨齿板进行磨煤。研磨齿板上披挂有耐磨材料，可以有效研磨煤炭，使其达到所需的细度。
整个过程中，中速磨煤机通过分级和研磨作用，将煤炭逐步研磨成细粉，达到煤粉燃烧的要求。
风扇磨煤机工作原理：
风扇磨煤机是一种利用高速旋转风扇产生的气流来研磨煤炭的设备。
其工作原理主要分为压碎、进料、磨煤和分级等环节。
首先，在压碎阶段，煤炭从煤仓经过给料装置进入磨煤机内，被高速
旋转的风扇吸入并经过一系列的压碎装置进行粉碎，形成较小的煤炭颗粒。
然后，在进料阶段，煤炭颗粒通过输送装置进入磨煤机的研磨腔，同时，磨煤机内形成的气流将煤炭颗粒悬浮在空气中，形成煤粉、空气混合物。
接着，在磨磨阶段，煤炭颗粒被高速旋转的风扇产生的气流和磨煤机
内的摩擦力磨破，煤炭颗粒继续缩小，同时煤粉不断与空气混合，形成可
燃性的煤粉空气混合物。
最后，在分级阶段，煤粉空气混合物经过分级器（通常是旋流器）的
作用，根据粒径大小进行分级，较细的煤粉被收集，较粗的煤粉被重新送
入磨煤机内进行磨磨，以达到所需的粒度要求。
整个过程中，风扇磨煤机利用高速旋转的风扇产生的气流和摩擦力对
煤炭进行磨破，形成可燃性的煤粉空气混合物，用于煤粉燃烧等工业用途。
总结起来，中速磨煤机通过破砕和磨磨两个阶段将煤炭逐步研磨成细粉，而风扇磨煤机则利用高速旋转的风扇产生的气流和摩擦力对煤炭进行
磨煤机原理及零部件作用
2、磨煤机的工作原理：
图4-2-1 磨煤机的结构图
给煤机将煤从磨煤机中心落煤管输入，煤落到旋转的磨碗上，在离心力的作用下沿径向朝外移动到研磨环。由于径向和周向的移动，煤在可绕轴转动的磨辊下通过。三个独立的液压加载磨辊相隔120°分布安装于磨碗上部，磨辊与磨碗间保持一定的间隙，两者并无直接接触。磨辊利用液压加压装置施以必要的研磨压力，当煤通过磨碗与磨辊之间时，煤就被磨制成煤粉。这种磨煤机主要是利用磨辊与磨碗对它们之间的煤的压碎和研磨两种方法来实现磨煤的。磨制出来的煤粉由于离心力的作用继续向外移动，最后沿磨碗周缘溢出。在煤的研磨过程中，较小较轻的颗粒被热空气(一次风)连续地从磨碗上吹起来。
磨煤干燥用的热空气由磨碗底进入，空气通过磨碗周围的环隙流经旋转磨碗的外径。装在磨碗上的叶片(称为叶轮)使气流趋于垂直方向。在磨碗外径的较小较轻的煤粒被气流携带向上，而重的不易磨碎的外来杂物穿过气流落入侧机体区域。在此，外来杂物通过侧机体底板由装在转动的裙罩上的刮板装置扫出磨煤机，然后进入石子煤排放系统。外来杂物通常由煤层中的岩石和开采机械的零件组成，因此把这些杂物降低到最少是有好处的。
如图4-1-2所示，煤粉的分离分为三个阶段。由于应用了安装在分离器上的固定空气折向器，第一级分离正好在磨碗水平面上发生。在此，最重的煤粒直接返回磨碗进一步辗磨成更小的颗粒。而较轻的颗粒被气流携带至分离器顶盖进行第二次分离，此处弯曲的可调叶片使风粉混合物产生旋风运动导致重颗粒失去动量而从气流中脱离出来返回磨碗重新辗磨，这就是煤粉的第二级分离。较细的煤粉气流通过称为文丘里套管的垂直插管进一步进行分离，达到所要求的的煤粉细度。在分离器叶片和文丘里套管里分离出来的较重煤粒经过内锥体返回到磨碗的辗磨区域。锥体把磨煤机的紊流区域从分离颗粒分离出来，无紊流区域的颗粒在重力作用下返回磨碗。出来的风粉混合物经过文丘里，在此首先浓缩，然后扩大使得每根煤粉管中风粉分配均匀，煤粉管把风粉混合物引入炉膛进行燃烧。
中速磨煤机工作原理
中速磨煤机工作原理
中速磨煤机是一种常用于煤炭粉磨的设备，它主要用于将煤炭
破碎成所需的粉末状物料，以便在燃烧过程中提供更好的燃烧效果。中速磨煤机的工作原理是通过破碎和磨煤的过程来实现的，下面我
们来详细了解一下中速磨煤机的工作原理。
首先，煤炭通过给料装置进入中速磨煤机的破碎室，煤炭在这
里经历了初步的破碎过程。给料装置会将煤炭均匀地送入破碎室，
确保煤炭能够充分利用破碎设备进行破碎。破碎室内设有高速旋转
的破碎器，煤炭在破碎器的作用下被破碎成较小的颗粒。
接下来，煤炭颗粒进入到磨煤室，磨煤室内设有磨盘和磨辊，
煤炭颗粒在磨盘和磨辊的摩擦和挤压下逐渐被磨成更细的粉末。磨
盘和磨辊的高速旋转使得煤炭颗粒受到强烈的力量作用，从而实现
了煤炭的磨碎过程。
在磨煤的过程中，煤炭颗粒不断受到破碎和磨擦的作用，最终
形成所需的细小粉末。这些粉末状的煤炭物料可以被用于燃烧，或
者进一步加工成其他产品。磨煤机通过不断地破碎和磨煤的过程，
将原始的煤炭块状物料转化为更适合应用的粉末状物料。
除了破碎和磨煤的过程，中速磨煤机还配备了除尘装置，用于减少粉尘对环境的污染。除尘装置通过吸附和过滤的方式，将磨煤过程中产生的粉尘和废气进行处理，确保环境的清洁和安全。
总的来说，中速磨煤机的工作原理是通过破碎和磨煤的过程将煤炭转化为粉末状物料。煤炭经过给料装置进入破碎室进行初步破碎，然后进入磨煤室进行磨煤，最终形成所需的粉末。除尘装置则用于处理磨煤过程中产生的粉尘和废气，确保环境的清洁和安全。中速磨煤机在煤炭粉磨过程中发挥着重要的作用，为煤炭的利用提供了有效的设备支持。
磨煤机的工作原理
磨煤机的工作原理
磨煤机是一种用于磨碎煤炭的设备，广泛应用于火力发电厂和工业锅炉中。磨煤机的工作原理是利用磨辊对煤炭进行压碾和粉碎。
磨煤机通常由磨辊、磨盘、传动装置和出料装置等部件组成。煤炭进入磨煤机后，首先被给料装置均匀地送入磨盘中心，然后由磨盘施加的压力使煤炭分布在磨盘上。
磨辊位于磨盘上方，通过传动装置带动磨辊的旋转。在磨煤机工作过程中，磨辊沿着磨盘的圆周方向进行循环运动，同时对煤炭施加压力和剪切力，使煤炭受到磨碎和粉碎。
磨煤机的出料装置位于磨盘的边缘位置，将磨碎的煤炭从磨盘上排出，并通过输送装置输送至下游设备进行进一步处理和利用。
磨煤机的工作原理可以简单总结为磨辊压碾和粉碎煤炭的过程。通过调整磨煤机的工作参数和磨辊与磨盘的间隙，可以实现对煤炭粒度的控制，从而满足不同应用的需求。
需要注意的是，磨煤机的使用过程中应注意对磨煤机进行定期维护和保养，以确保其正常运行和延长使用寿命。

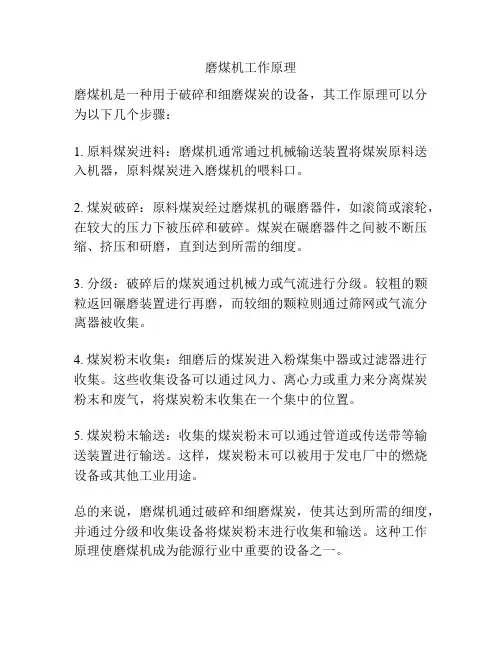

磨煤机工作原理
磨煤机工作原理
磨煤机是一种常见的工业设备，用于将粗煤炭破碎和细磨成可燃的煤粉。其工作原理主要包括以下几个步骤：
1. 进料：磨煤机通过进料装置将粗煤炭送入磨煤机的进料口。在进料过程中，通常还会添加一定比例的煤粉助燃剂，以提高煤粉的燃烧效率。
2. 破碎：粗煤炭经过进料口进入磨煤机后，首先经过破碎装置进行破碎。常见的破碎装置是辊式破碎机，通过其内部的两个金属辊轮的旋转，将粗煤炭夹在其间进行破碎。
3. 细磨：经过破碎后的煤炭进一步到达细磨装置。细磨装置通常采用圆盘磨或球磨机等，利用高速旋转的磨盘或磨球对煤炭进行细磨。在细磨过程中，煤炭不断与磨盘或磨球碰撞和摩擦，从而达到细磨的效果。
4. 分级：经过细磨后的煤粉通过分级装置进行分级。根据需要，可以通过设置分级器的开口尺寸来控制煤粉的粒度。较细的煤粉被分离出来，而较粗的煤炭则返回到细磨装置进行再次破碎和细磨。
5. 除尘：在磨煤过程中，会产生大量的煤粉尘。为了防止煤粉尘对工作环境和设备的影响，磨煤机通常设置有除尘装置。除尘装置可以通过滤袋或静电除尘器等方式将煤粉尘分离出来，确保出料的煤粉符合环保要求。
6. 出料：经过分级和除尘处理后，细磨好的煤粉通过出料装置从磨煤机的出料口排出。根据需要，出料装置可以调整出料速度和煤粉的流动性，以满足不同的生产要求。
综上所述，磨煤机通过破碎和细磨的过程将粗煤炭磨制成可燃的煤粉，并通过分级和除尘处理，最终获得符合要求的煤粉产品。这种工艺可以广泛应用于煤炭制热、炼铁、水泥生产等工业领域。
磨煤机的工作原理及日常维护!(一)
磨煤机的工作原理及日常维护!（一）引言：
磨煤机是煤炭加工生产线中的关键设备，其工作原理和日常维护对于保证生产效率和设备寿命至关重要。本文将介绍磨煤机的工作原理及日常维护的相关知识。
正文：
一、工作原理
1. 磨煤机的结构组成
a. 磨煤机主体结构：包括进煤装置、磨煤装置、分煤装置和排渣装置等。
b. 磨煤机工作原理简述：煤炭通过进煤装置进入磨煤装置，经过压碾和高速旋转的磨盘的作用进行煤炭研磨，随后经过分煤装置分离出不同颗粒大小的煤炭，最后通过排渣装置排出无用废渣。
2. 磨煤机的工作过程
a. 进煤过程：煤炭通过进煤装置进入磨煤机内。
b. 研磨过程：煤炭在磨煤装置内经过压碾和高速旋转的磨盘的作用进行物理研磨。
c. 分离过程：经过磨煤装置研磨后，煤炭通过分煤装置进行分离，得到不同颗粒大小的煤炭。
d. 清理过程：将废渣通过排渣装置排出磨煤机。
3. 磨煤机的工作特点
a. 高效研磨：磨煤机通过独特的工作原理，能够高效研磨煤炭，提高煤炭利用率。
b. 稳定运行：磨煤机具有稳定的工作特性，能够在长时间连续运行下保持稳定性能。
c. 能耗低：磨煤机采用高效能源转换技术，能有效降低能耗。
d. 维护简单：磨煤机的维护保养相对简单，操作方便。
二、日常维护
1. 润滑保养
a. 定期检查润滑系统：包括油泵、润滑点等的工作情况并及时更换润滑油。
b. 清洁润滑部件：定期清洁并给润滑部件加注润滑油，确保部件间的正常运转。
2. 设备检查
a. 定期检查设备运行情况：包括电机运行、传动系统工作情况等，并及时处理异常。
b. 检查易损件磨损情况：如磨盘、筛网等，及时更换以保证磨煤机的正常工作。
磨煤机正作用力与反作用力的原理
磨煤机正作用力与反作用力的原理文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 磨煤机正作用力与反作用力的原理can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know
different data formats and writing methods, please pay attention!磨煤机是一种重要的设备，用于煤炭等原料的粉碎和细化，广泛应用于电力、冶金、化工等行业。在磨煤机的运行过程中，正作用力和反作用力是至关重要的物理原理，它们相互作用，共同推动磨煤机的运转。下面我将详细解释这两个原理，并探讨它们在磨煤机中的作用。
磨煤机原理、故障及紧急处理
磨煤机原理、故障及紧急处理
原理：磨煤机为单室中心排料湿式溢流型棒磨机，煤、水由进料弯管经中空轴送入磨机筒体内，电动机经联轴器、减速器、大小齿轮装置带动装有钢棒的筒体旋转，在离心力和磨擦力的作用下，筒体内的物体随筒体一起旋转到一定高度后落下将煤击碎，加之棒与棒之间、棒与筒体之间有滑动研磨，磨出粒度分布合格的煤浆，经滚筒筛滤去粗煤颗粒后进入磨机出料槽。
结构特点：
1〕、本机为单室中心排料棒磨机，主要由溜槽进料装置、回转部、出料装置、主传动装置、主轴承装置、慢速驱动装置、润滑系统、筒体顶起装置、电控系统、管路系统及加棒机等部分组成。
2〕、水煤浆棒磨机回转部筒体里面装有粉磨介质棒，当粉磨原料由溜槽进料装置进入回转部鼓形给料器强制进料，从进料中空轴内衬料口送入磨机筒体内，电动机经联轴器、减速器、气动离合器、大小齿轮装置带动装有介质〔棒〕的筒体旋转，物料受到介质棒的撞击以及棒之间和棒与筒体衬板之间的粉磨，被粉磨后的物料〔即气化水煤浆〕从排料中空轴内衬料口溢流流出进入出料装置中的滚筒筛，筛下物即为气化水煤浆从密封下罩溜管进入煤浆搅拌槽，筛上杂物从
排渣口排出，热气从出料装置上排气口排出。
3〕、回转部由筒体、进、出料端盖、衬板等零件组成。筒体采用优质碳素钢焊接而成。进、出料端盖采用ZG270-500材料制造。筒体内主衬板和端衬板采用耐磨性能优良的高CrMo铸钢衬板。端盖和端衬板间用扁铁塞焊充填，进、出料口与端盖之间衬有硅酸石棉绳填料。筒体、端盖和衬板间设有耐酸碱橡胶垫，筒体端盖外设有密封垫，可有效防止渗漏。
磨煤机工作原理
磨煤机工作原理
磨煤机是一种用于将煤炭研磨成粉末状的设备，常用于煤炭的燃烧和工业生产中。其工作原理主要包括以下几个方面：
1. 进料系统：磨煤机通过输送装置将煤炭从储煤仓等位置输送到磨煤机的进料口。进料系统通常包括输送机、皮带输送机或者螺旋输送机等。
2. 研磨装置：磨煤机的研磨装置通常由研磨辊和研磨环组成。研磨辊通过电机带动旋转，研磨环用于固定煤炭，使其与研磨辊之间形成磨磨损的关系。煤炭通过研磨辊和研磨环之间的摩擦和碰撞而被研磨成粉末。
3. 分离装置：磨煤机还配备有分离装置，用于将已经研磨好的煤粉和未被研磨的较大颗粒物分离开来。分离装置一般采用风力或者筛网等原理进行分离。
4. 排粉系统：磨煤机通过排粉系统将研磨好的煤粉送出机器，并经过过程中的粉尘收集和处理，以保证环境清洁。
总体而言，磨煤机通过研磨装置将煤炭破碎和研磨成粉末状，并通过分离装置将粉末和较大颗粒物分离开来，最终通过排粉系统将研磨好的煤粉送出机器，以满足不同工业应用的需求。
中速磨煤机和风扇磨煤机工作原理
中速磨煤机和风扇磨煤机工作原理
当煤炭进入中速磨煤机时，首先通过进料装置进入磨辊之间的滚动道，然后被磨辊辊压在磨盘上进行研磨。在磨盘的运动下，煤炭被分散到磨辊
下方，形成煤粉雾化层。压力装置通过油缸的作用，使磨辊受到适当的压力，保证研磨效果。
煤炭在磨煤机中的研磨过程中，主要是通过压力和剪切力的作用进行
破碎。磨辊和磨盘之间的摩擦力会导致煤炭的细碎和破碎。煤炭经过磨煤
机的研磨后，通过出料装置排出机外，成为所需颗粒大小的煤粉。
风扇磨煤机工作原理：
风扇磨煤机是利用风力进行煤炭研磨的设备，主要由风扇系统、磨煤
系统、煤粉系统、电动机和控制系统等组成。
首先，煤炭经过进料装置进入磨煤系统，由于风扇磨煤机的特殊结构，煤炭会在磨煤系统内部产生很高的旋风速流。在旋风作用下，煤炭受到离
心力的作用，被剧烈地撞击和磨擦，从而实现研磨和细碎。
煤炭的研磨过程是在风力和煤炭自身的冲击和摩擦力作用下完成的。
煤粉被扬起并随着气流被带入旋风分离器，其中细小的煤粉进一步被分离
并通过气流排出。而较大的煤块会重力下沉，返回磨煤系统进行再次研磨。
最后，分离出来的煤粉由于气流的作用，进入煤粉系统，并通过排气
装置排出机外，成为所需粒度的煤粉。
总结起来，中速磨煤机通过磨辊的压力和煤炭本身的摩擦力进行研磨，而风扇磨煤机则是利用风力和煤炭自身的冲击和摩擦力进行研磨。两种磨
煤机都是通过研磨力量的作用，将煤炭细化为所需的粒度。这两种磨煤机
在煤炭研磨过程中具有高效、节能、稳定性好等特点，广泛应用于煤炭工业中。
中速磨煤机工作原理
中速磨煤机工作原理
中速磨煤机是一种利用机械力对煤炭进行粉碎和研磨的设备。其工作原理如下：
1. 煤料进料：煤炭通过给料装置被输送到磨煤机的进料口。
2. 破碎：进料的煤炭与磨煤机内部装有的锤头或者刀片发生碰撞，通过高速旋转的运动对煤炭进行粉碎和撞击，使其颗粒变小。
3. 研磨：破碎后的煤炭颗粒进一步被磨煤机内部的磨辊和砂轮进行研磨作用，使煤炭颗粒更加细小，并增加其表面积。
4. 分离：经过研磨后，煤炭颗粒与空气发生动力学作用，通过磨煤机内设有的分离装置，如旋流器、离心机等进行气固分离。煤炭细粉被气流带到分级器中，较粗的颗粒被重新破碎。
5. 完成产物：经过分级器的分级和分离，精细的煤炭粉末从磨煤机的出料口排出，作为燃烧或其他工艺的原料使用。
总之，中速磨煤机利用机械力对煤炭进行粉碎和研磨，通过碰撞、磨擦和气固分离等过程将煤炭加工成精细的煤粉。这种设备被广泛应用于煤炭工业中，提高了煤炭的利用率和燃烧效率。
中速辊式磨煤机工作原理
中速辊式磨煤机工作原理
中速辊式磨煤机是煤粉及其他材料的粉磨设备，广泛应用于电厂、水泥厂、冶金工业
等领域。其工作原理是通过辊压力和磨料层之间的相互作用，将原料研磨成所需的细粉。
下面将详细介绍中速辊式磨煤机的工作原理。
一、中速辊式磨煤机的结构
中速辊式磨煤机主要由磨盘、磨辊、压力装置、转子及驱动装置等组成。在工作时，
磨盘固定在机架上，而轴承在机架上安装。
1. 磨盘：是中速辊式磨煤机的主要工作部件，用于固定和支撑磨辊。磨盘上有一定
数量的磨辊，并且根据设计原则分布在磨盘上。
2. 磨辊：沿着磨盘旋转，用于对原料进行研磨和破碎。
3. 压力装置：用于控制磨辊和磨盘间的压力，确保磨料层的厚度和稳定性。
4. 转子：主要用于向下吹扫原料，确保磨料层的稳定性。
5. 驱动装置：提供给磨盘和磨辊以旋转动力。
二、中速辊式磨煤机的工作原理
中速辊式磨煤机的工作原理主要依赖于磨盘、磨辊、压力装置和转子的协同作用，通
过压力和摩擦力将原料研磨成所需的细粉。
1. 原料进料：原料由给料装置通过输送管道进入磨盘中心位置。在磨盘上形成一定
厚度的磨料层。
2. 磨辊对磨料层的压力：压力装置通过调节油压，使磨辊对磨料层施加一定的压力。这种压力可以调节，以便控制原料研磨的粗细程度。
3. 磨料层的研磨：随着磨盘的旋转，磨辊开始在磨料层上旋转。在磨辊的摩擦力和
磨料层的压力作用下，原料被逐渐研磨成细粉。
4. 转子的作用：转子位于磨盘下方，向下吹扫原料，确保磨料层的稳定性和均匀
性。
5. 细粉收集：经过研磨的细粉在磨盘上形成的磨道中被携带向外，通过风力或机械
磨煤机工作原理
磨煤机工作原理
1 磨煤机
磨煤机又称“碎煤机”、“机械磨煤机”。它是用来将煤碳细分到一定的粒度，以提高煤碳的发热值和改善燃烧效率的一种设备。磨煤机广泛应用于矿井的煤炭破碎，也应用于煤制炭、煤电、炼焦和煤制炉料等行业。
2 磨煤机的工作原理
磨煤机的运行原理是由转筒内滚动的破碎机械辊和伴随着转筒内介质物料的移动共同工作。物料由投料口送入，进入转筒，按着转筒的旋转方向，绕弯路运行，在转动的破碎机械辊来回压破，物料被细粉碎，送出口的细粉碎物料为产品。
3 磨煤机的结构
磨煤机一般由机壳、轴承、电机、联轴器、破碎部等部件组成。它具有结构简单、制造和安装方便、尺寸小、重量轻、运转平稳、投料量大、细度可调及损耗小等优点。
4 磨煤机的原料要求
磨煤机所破碎的原料在粒度上尽量保持统一，以减少破碎时间且提高产量，也为了提高破碎机械辊的使用寿命。此外，原料的水分，塑性和可燃性在某一范围内，则破碎质量、产量和耗能均较高。
5 磨煤机的使用方法
1.在使用前，必须检查机器的支承状况，固定螺钉的紧固度，传
动部件的紧密程度，正常运行减速机、磨煤机的润滑油桶，润滑油额
定量，电气设备是否正常。
2.保证投料水平，进料要均匀，投料口尽量低，以保证磨煤机的
排送料卡车投料量，减少堵塞及物料憩留在磨煤机内部。
3.使用前应先检查磨煤机转动，无异常后再开机；关机前必须将
主动辊停止，运行时不得轻易关闭电源，以避免损害负荷、物料没有
及时排出的状况出现。
6 磨煤机的保养
1.要定期传动部件电机上的发热，定期检查电机、减速机，筒体、轴承座位振动和噪声，确保设备正常运行。
磨煤机PPT课件
⑴平盘磨煤机 ⑵碗式磨煤机
⑶MPS型磨煤机
3、中速磨煤机结构组成
驱动装置 碾磨部件 干燥分离空间 煤粉分离和分配装置
三、MPS中速磨结构
四、影响中速磨工作的主要因素
1、转速：要考虑到最小能量消耗下的最佳磨煤效果，以及 碾磨件合理的使用寿命。
2、通风量：中速磨煤机需要维持一定的风煤比，以不影响 磨煤出力与煤粉细度、石子煤的排放量。
3、风环气流速度：合理的风环气流速度应能保证一定煤粉 细度下的磨煤出力，并减少石子煤的排放量。
4பைடு நூலகம்碾磨压力：碾磨件上的平均载荷称碾磨压力。运行中要 求碾磨压力保持一定，因此需随时进行调整。
5、燃料性质：中速磨煤机主要靠碾压方式磨煤，因此一般 适于磨制原煤水分Mar＜12%的煤。为了减轻磨损，延长 碾磨件的寿命，并保证一定的煤粉细度，中速磨煤机一般 适合磨制烟煤及贫煤。
一、磨煤机分类
低速磨煤机：16-25r／min 如：筒式钢球磨煤机 中速磨煤机：50-300r／min 如：中速平盘式磨煤机，中速碗式磨
煤 机，MPS型磨煤机 高速磨煤机： 500-1500r／min 如：风扇磨煤机
二、中速磨煤机工作原理
1、工作原理 挤压、碾磨
原煤从中心的顶部进入磨煤机，落在磨盘的中心位置，在磨盘旋转的 作用下，甩向四周。原煤在经过磨盘的时候被破碎。煤粉被甩向风环处。在 热 风的作用下，煤粉被烘干，并被带到煤粉分离器被分离。合格的煤粉流出磨 煤机，进入炉膛燃烧。被分离出来的不合格煤粉返回磨煤机继续碾磨。
