水位自动控制系统的原理是什么

合集下载

全自动水位控制器工作原理

全自动水位控制器工作原理

全自动水位控制器工作原理1. 水位控制器的概念在我们日常生活中,水可是不可或缺的,无论是浇花、洗衣,还是洗澡,水的需求随处可见。

想象一下,你在家里准备给花儿们浇水,却发现水桶空了,真是让人心急如焚啊!这时候,全自动水位控制器就像是个可靠的好朋友,它能帮我们解决水位问题,确保我们不再为“缺水”而烦恼。

1.1 水位控制器的构造那么,这个水位控制器究竟是个什么东西呢?其实,它的构造简单得很,主要由传感器、控制器和阀门三部分组成。

传感器就像是水位的“侦探”,负责探测水面的高低;控制器则是大脑,接收传感器传来的信号,发出指令;而阀门就像是水的“守门员”,根据指令来开关水流。

简简单单,但功能却强大无比!1.2 工作原理工作原理嘛,其实也不复杂。

传感器监测到水位低于设定值,就会将信号传给控制器。

控制器接到信号后,立即命令阀门打开,水源开始涌入水槽,直到水位达到预设的高点,阀门再自动关闭。

这样的过程就像是一场默契的舞蹈,水位在“舞动”,生活也因此更加便捷。

2. 应用场景全自动水位控制器的应用场景可真是广泛,从家庭到工业,无处不在。

在家庭中,水位控制器常常被用在水箱、游泳池和鱼缸里。

想象一下,家里的鱼缸如果水位太低,鱼儿们可就要“干涸”了,幸好有了这个小设备,鱼儿们可以悠然自得地游来游去,真是美滋滋啊!而在工业上,水位控制器更是发挥着不可替代的作用,保障着生产线的正常运转。

2.1 维护与保养不过,像任何设备一样,全自动水位控制器也需要定期维护和保养。

我们得定期检查传感器,确保它的灵敏度;阀门的清洁也很重要,不然一旦堵塞,水流就会受到影响。

就像我们人一样,保持身体健康才能更好地工作嘛!2.2 注意事项在使用过程中,还要注意一些细节。

比如,不要让水位控制器长时间暴露在阳光直射下,这样会影响它的寿命;另外,定期给它做个“体检”,确保各个部分都在良好的工作状态。

只有这样,才能让这个“水管小助手”长久陪伴我们的生活。

3. 总结全自动水位控制器就像是生活中的一个小精灵,默默地守护着我们的水源,让我们能随心所欲地使用水,不再为水位问题操心。

全自动水位控制阀原理

全自动水位控制阀原理

全自动水位控制阀原理
全自动水位控制阀是一种用于控制液体水位的设备,其原理是根据测量到的水位信号来自动调节阀门的开启程度,以实现自动控制水位。

该系统由水位传感器、阀门执行机构和控制器组成。

水位传感器用于监测液体的实时水位,并将其转化为电信号。

阀门执行机构则根据控制器的指令,调节阀门的开度。

控制器负责接收水位传感器的信号,并根据设定的水位值进行比较和计算,然后发送控制信号给阀门执行机构,以调节阀门的开启程度。

在系统正常运行时,水位传感器会持续地监测液体水位,并将信号传输给控制器。

控制器会根据设定的水位值来判断当前水位与目标水位之间的差距,并计算出相应的控制信号。

控制信号经过传输后,阀门执行机构会根据信号调节阀门的开度,使液体的流量得到控制,从而实现水位的自动控制。

当水位低于设定值时,控制器会发送开启阀门的信号,使阀门打开,允许液体流入。

当水位达到设定值时,控制器会发送关闭阀门的信号,使阀门关闭,阻止液体继续流入。

通过不断地调节阀门的开启程度,控制器能够精确地控制水位在设定范围内波动。

总之,全自动水位控制阀利用水位传感器、阀门执行机构和控制器的协作,实现了对液体水位的自动控制。

这种阀门在工业生产和民用生活中都有广泛的应用,可以方便地控制水位,提高生产效率和节约资源。

水位控制器工作原理

水位控制器工作原理

水位控制器工作原理
水位控制器是一种常见的自动控制设备,常用于对水位的监测和调节。

其工作原理可以概括如下:
1. 水位传感器:水位控制器通过安装在水箱或储水器中的水位传感器来监测水位的高低。

水位传感器可以是浮球开关、电极式传感器或压力传感器等。

2. 控制电路:水位传感器将水位信息传输给控制电路,通过对水位信号进行处理和判断,控制电路能够判断水位处于高位、低位还是中位。

3. 控制输出:根据控制电路的判断结果,水位控制器会输出相应的控制信号。

这些信号可以通过继电器或晶体管等元件控制水泵、进水阀或排水阀等设备的开关状态。

4. 动作控制:根据输出信号的控制,水泵、进水阀或排水阀等设备会被启动或关闭。

当水位过低时,水位控制器会使水泵启动,将水箱或储水器中的水增加到设定水位;当水位过高时,水位控制器会使水泵停止或排水阀启动,将水箱或储水器中的水减少至设定水位。

通过以上的工作原理,水位控制器可以实现对水位的自动监测和调节,从而避免水位过高或过低带来的问题,确保水位在设定范围内维持稳定。

这对于一些需要定量供水或排水的应用场合非常重要,如水处理系统、智能农业灌溉系统等。

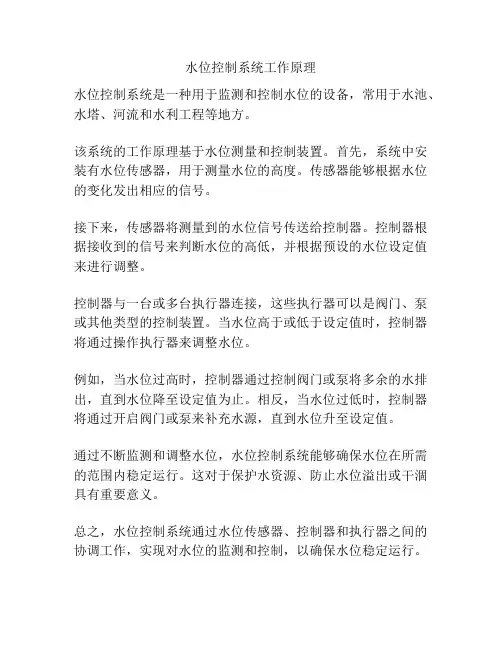

水位控制系统工作原理

水位控制系统工作原理

水位控制系统工作原理
水位控制系统是一种用于监测和控制水位的设备,常用于水池、水塔、河流和水利工程等地方。

该系统的工作原理基于水位测量和控制装置。

首先,系统中安装有水位传感器,用于测量水位的高度。

传感器能够根据水位的变化发出相应的信号。

接下来,传感器将测量到的水位信号传送给控制器。

控制器根据接收到的信号来判断水位的高低,并根据预设的水位设定值来进行调整。

控制器与一台或多台执行器连接,这些执行器可以是阀门、泵或其他类型的控制装置。

当水位高于或低于设定值时,控制器将通过操作执行器来调整水位。

例如,当水位过高时,控制器通过控制阀门或泵将多余的水排出,直到水位降至设定值为止。

相反,当水位过低时,控制器将通过开启阀门或泵来补充水源,直到水位升至设定值。

通过不断监测和调整水位,水位控制系统能够确保水位在所需的范围内稳定运行。

这对于保护水资源、防止水位溢出或干涸具有重要意义。

总之,水位控制系统通过水位传感器、控制器和执行器之间的协调工作,实现对水位的监测和控制,以确保水位稳定运行。

水位控制系统工作原理

水位控制系统工作原理

水位控制系统工作原理水位控制系统是一种用于监测和控制液体水位的自动化系统,它在工业生产、环境监测、农业灌溉等领域有着广泛的应用。

其工作原理主要包括传感器检测、信号传输、控制执行等几个方面。

首先,水位控制系统的工作原理是基于传感器的检测。

传感器通常安装在液体容器的上、下部位,通过测量液位高度来实现对水位的监测。

常用的传感器有浮子式传感器、电容式传感器、超声波传感器等。

这些传感器能够将检测到的水位信息转化为电信号,为后续的控制提供准确的数据支持。

其次,水位控制系统通过信号传输将传感器获取的水位信息传送至控制中心。

传统的信号传输方式主要是通过导线连接,将传感器采集的信号传输至控制设备。

而随着无线技术的发展,如今也有许多水位控制系统采用无线传输技术,通过无线模块将信号传输至控制终端,实现远程监控和控制。

接着,控制中心接收到传感器传来的水位信息后,根据预设的控制策略,通过控制执行器对水位进行调节。

控制执行器通常是阀门、泵或其他控制装置,它们能够根据控制中心发送的指令,自动调节液体的流入或流出,从而实现对水位的精确控制。

此外,水位控制系统还包括了一些辅助设备,如控制面板、报警装置等。

控制面板用于设置和调整控制参数,监视系统运行状态;报警装置则能够在水位异常时发出警报信号,提醒操作人员进行处理,确保系统安全运行。

总的来说,水位控制系统通过传感器检测、信号传输、控制执行等环节,实现了对液体水位的自动化监测和控制。

它能够提高生产效率,减少人力成本,保障生产安全,对于各种液位控制场景都具有重要的意义和价值。

随着科技的不断进步,水位控制系统的工作原理也在不断完善和创新,为各行各业的发展带来了更多可能性。

1-1下图表示一个水位自动控制系统,试说明其作用原理

1-1下图表示一个水位自动控制系统,试说明其作用原理

1-1下图表示一个水位自动控制系统,试说明其作用原理.1-2下图为电动机速度控制系统原理示意图.图中,r U 为给定参考电压,M 为电动机,a U 为M的电枢电压,Ω为M 的输出轴角速度,TG 为测速发电机,c U 为TG 的输出电压.要求:(1) 将该速度控制系统接成负反馈系统(2) 画出系统原理方框图1-3下图是恒温箱的温度自动控制系统.要求:(1) 画出系统的原理方框图;(2) 当恒温箱的温度发生变化时,试述系统的调解过程;(3) 指出系统属于哪一类型?1-4下图为电动机电压自动控制系统.图中,1为电动机,2为减速器,3为电动机,4为电压放大器,5为可调电位器.试问:(1)该系统由哪几部分组成,各起作用?(2)系统中有哪些可能的扰动量?(3)当输出电压降低时,系统的调节过程如何?(4)该系统属于哪种类型?1-5 下图为位置随动系统,输入量为转角r θ,输出量为转角c θ,p R 为圆盘式滑动电位器,s K 为功率放大器SM 为伺服电动机.要求:(1)说明系统由哪几部分组成,各起什么作用?(2)画出系统原理方框图;(3)说明当r θ 变化时, c θ的跟随过程.1-6下图为转速控制系统,g U 为输入量,f E 为发电机电势,转速n 为输出量.试画出系统原理方框图.1-7设描述系统的微分方程如下,其中c(t)为输出量,r(t)为输入量,试判断它们属于何种类型? (1) λλd r dt t dr t r t c t )(5)(6)(3)(⎰∞-++= (2) 222)()(2)(dt t r d t t r t c +=(3) )()(2t r t c =(4) t t r t c ωcos )(5)(+=(5) ⎩⎨⎧≥<=6,)(6,0)(t t r t t c (6) )()(8)(6)(3)(2233t r t c dtt dc dt t c d dt t c d =+++ (7) dtt dr t r t c dt t dc t )(3)()()(+=+ 1-8下图为温度自动控制系统,改变a 点位置可以改变恒温温度.试说明该系统的工作原理和性能,并指出它属何种类型?1-9下图为直流恒速控制系统.系统中除速度反馈外, 还设置了电流反馈以补偿负载变化的影响.试画出系统原理方框图.1-10下图是烘烤面包的速度调节装置.待烘烤的面包用传送带按一定速度和一定时间通过烘箱.传送带由无级变速机驱动,根据安装在烘箱内的温度检测测量的烘箱实际温度,通过控制器可以调节传送带的速度.若烘箱温度过高,传送带速度应加快,反之,则应减慢,以保证烘烤面包的质量.试说明传送带速度自动控制系统的工作原理,并绘制相应的原理方框图.1-11下图是一种用电流控制的气动调节阀,用来控制液体的流量.图中,与杆固连的线圈内有一块永久磁铁,当电流通过线圈时,便产生使杆绕支点转动的力矩, 从而带动档板关闭或打开喷嘴时,进入膜片腔的空气压力将增大,从而将膜片下压, 并带动弹簧,阀杆一起下移;反之,当喷嘴被打开时,由于空气从喷嘴中跑出,进入,膜片上腔的空气压力将减小,膜片连同弹簧,阀杆便一起上升.此外,阀杆位移反馈回去, 并由与杆连接的弹簧产生一个平衡力矩.这样,通过电流控制阀杆位移, 从而改变阀门开度,达到控制液体流量的目的.要求:(1) 确定该系统装置的输入量,输出量,控制对象和扰动量;(2) 绘出其原理方框图;(3) 指出该系统属于哪种类型的装置?1-12 图1-31(A)和(B)均为自动调压系统,假设空载时,(A)于(B)的发电机端电压相同,均为110V试问带上负载后,(A)和(B)哪种系统能保持110V端电压不变? 哪种系统的端电压会低于110V?为什么?1-13试绘制图1-31(A)于(B)所示的原理方框图,分别说明各系统的测量元件, 放大元件及执行元件是时么,并指出各系统的输入量,输出量和控制对象.1-14 图1-32为水温控制系统,冷水在热交换器中由通入的蒸气加热,,从而得到一定温度的热水.冷水流量的变化可用流量计测得.要求:(1) 说明为了保持热水温度给定值为定值,系统是如何工作的?(2) 指出系统的控制对象及控制器;(3) 绘制系统的原理方框图;(4) 指出系统属于哪种类型1-15 图1-33为调速系统.图中G 为发电机,M 为电动机,TG 为测速发电机,SM 为伺服电动机.要求:(1)说明系统的工作原理;(2)绘制系统原理方框图.1-16图1-34为工作台位置液压控制系统.图中,1为控制电位器,2为反馈电位器,3为工作台.该系统可使工作台按照控制电位器给定的信号运动.要求:(1)指明系统的输入量,输出量和控制对象;(2) 绘制系统原理方框图(3) 说明系统属于何种类型1-17 图1-35为自动记录仪系统.电位器1和2组成测量电桥,当电位器1和2 的两个话臂不在同一位置时,测量电桥不平衡,线圈3中便有电流产生.由于线圈处于两个磁极中间,故会发生转动.线圈转动时,记录笔4和电位器2的滑壁跟着一起转动,直到2 的滑臂与1的滑臂位置一致为止.同时,记录笔相应记下两个滑臂间的位置偏差.试绘制该系统原理方框图1-18 图1-36为水位自动控制系统.要求绘制系统的原理方框图1-19下图所示为热水电加热器。

水位自动控制电路的工作原理

水位自动控制电路的工作原理

水位自动控制电路的工作原理
 该电路的工作原理:用一个交流接触器,二只微动开关和浮球支架组成深水井、或水井、水位控制电路,经单位、家庭3年的实际使用得到验证,效
果很好,维修量等于零。

电路如图所示。

合上QS1、K1、K2限位开关。

K1
处于常开状态,K2处于常闭状态。

KM是一只交流接触器。

 当水井、水位处于高水位时,靠浮球棒的顶力,浮球连杆凸起1把K1常开触点接通,电源经过L到K1、K2、KM线圈N构成电源回路。

交流接触
器线圈得电吸合工作,KM主触点接通主电源使电动机转动,开始抽水。


水井水位逐渐下降时,浮球连杆凸起l把K1脱离。

靠I(~I的辅助触点自锁,电机继续通电抽水。

当水位下降到水井,下限水位开关K2时,浮球连杆凸
起2把限位开关常闭触点K2断开,交流接触器线圈断电,是KM辅助触点、主触点释放断开主电源电机停转,抽水也相应停止。

 随着水井水位的上升,不断重复上述过程,周而复始。

 元件的选择:限位开关K1、K2,选用LXWS-11G2(触点电流为6A),KM是交流接触器型号为CJO-20A,线圈吸合电压为220V。

浮球支撑用环氧玻璃布板自制,尺寸根据深水井、水位指定相应高度来确定。

绝缘胶木板。

水位开关的原理

水位开关的原理

水位开关的原理
水位开关是一种常用于控制液体水位的装置。

它的原理是基于液位的变化,通过漂浮在液体表面上的开关来实现开关的自动控制。

具体来说,水位开关通常由一个浮子和一个固定在容器内壁上的开关组成。

当液位上升到浮子靠近容器顶部时,浮子会随着液位的上升而上升,最终触碰到开关并将其关闭。

反之,当液位下降时,浮子也会下降,开关则会被浮子控制打开。

水位开关的工作原理是基于浮力和重力的平衡原理。

当浮子浸泡在液体中时,液体的浮力会使浮子产生向上的浮力,而等效重力会使浮子产生向下的力。

当液位达到一定高度时,液体的浮力等于等效重力,此时浮子将停留在液体表面,触碰到开关并将其关闭。

通过调整浮子的位置或液体的液位,可以精准地控制水位开关的触发点。

当水位高于或低于设定值时,水位开关将自动切换相应的开关状态,从而实现液体的自动控制。

总之,水位开关通过浮子与开关的作用,根据液体的水位变化来实现开关的自动控制。

这种原理简单、可靠,被广泛应用于水泵、冷却系统、防溢流装置等液位控制场合中。

水位控制系统工作原理

水位控制系统工作原理

水位控制系统工作原理水位控制系统是一种用于监测和控制水位的自动化系统,广泛应用于水利工程、工业生产、生活用水等领域。

它能够实现对水位的精准监测和控制,保障水资源的合理利用和安全运行。

本文将从水位控制系统的工作原理入手,详细介绍其组成结构和工作过程。

1. 传感器。

水位控制系统的核心部件是传感器,它能够实时感知水位的高低。

常见的水位传感器有浮子式传感器、压力传感器和超声波传感器。

浮子式传感器通过浮动物体的上升和下降来感知水位的变化,压力传感器则是通过测量水压的变化来确定水位高低,而超声波传感器则是利用超声波在水面和传感器之间的反射时间来计算水位高度。

传感器的选择取决于具体的应用场景和要求。

2. 控制器。

传感器采集到的水位信号将被送入控制器进行处理。

控制器根据预设的水位设定值和实际水位信号进行比较,然后输出控制信号给执行机构,以实现对水位的调节。

控制器通常采用微处理器或 PLC 控制器,具有高精度、稳定性和可靠性。

3. 执行机构。

执行机构是根据控制器输出的信号来实现对水位的调节。

常见的执行机构有电磁阀、水泵、闸门等。

电磁阀通过控制水流的通断来调节水位,水泵则是通过控制水的进出来实现水位的调节,而闸门则是通过控制水流通道的开合来实现水位的控制。

4. 工作原理。

水位控制系统的工作原理是通过传感器感知水位信号,将信号送入控制器进行处理,然后控制器输出控制信号给执行机构,最终实现对水位的精准调节。

当水位高于设定值时,控制器将输出信号给执行机构,执行机构将启动相应的设备,如泵或闸门,以减少水位;反之,当水位低于设定值时,执行机构将启动相应的设备,增加水位。

通过不断地监测和调节,水位控制系统能够保持水位在设定范围内,确保水资源的合理利用和安全运行。

总结。

水位控制系统通过传感器、控制器和执行机构的协调配合,实现了对水位的精准监测和控制。

它在水利工程、工业生产、生活用水等领域发挥着重要作用,为保障水资源的合理利用和安全运行提供了有力支持。

液位控制系统的工作原理

液位控制系统的工作原理

液位控制系统的工作原理液位控制系统是一种用于监测和控制液体水平的技术。

它广泛应用于各种工业和生活领域,如化工、石油、食品、饮料、水处理等。

液位控制系统的工作原理基于传感器的测量和反馈机制,通过控制阀门或泵来实现对液位的精确控制。

液位控制系统通常由以下几个主要组成部分组成:液位传感器、控制器和执行器。

液位传感器用于测量液体的水平,它可以是各种类型的传感器,如浮子式传感器、电容式传感器、超声波传感器等。

控制器是系统的大脑,它接收传感器的信号并根据设定的参数进行逻辑判断和控制决策。

执行器则根据控制器的指令来调节阀门或泵的开关状态,从而实现对液位的控制。

液位控制系统的工作原理可以简单描述为以下几个步骤:1. 传感器测量:液位控制系统首先通过液位传感器对液体的水平进行测量。

传感器将液位信息转换为电信号,并将其发送给控制器。

2. 信号处理:控制器接收传感器发送的信号,并对其进行处理和分析。

信号处理包括滤波、放大、数字转换等操作,以确保获得准确的液位信息。

3. 控制策略:控制器根据设定的控制策略和参数来判断液位是否达到设定值,并确定下一步的控制动作。

控制策略可以根据实际需求进行调整,例如比例控制、PID控制等。

4. 控制输出:根据控制策略的判断结果,控制器将控制信号发送给执行器。

执行器根据控制信号的指令来调节阀门或泵的开关状态,从而改变液体的流动速度或液位高度。

5. 反馈控制:液位控制系统通常还包括反馈机制,以确保控制的准确性和稳定性。

反馈机制可以通过再次测量液位,并将反馈信号发送给控制器进行比较和修正。

液位控制系统的工作原理可以应用于各种不同的场景和需求。

例如,在化工工艺中,液位控制系统可以用于调节反应釜中的液位,以确保反应过程的安全和稳定。

在水处理中,液位控制系统可以用于控制水箱或水池中的水位,以满足供水需求。

在石油行业,液位控制系统可以用于油罐的液位监测和调节,以确保储存和运输的安全。

液位控制系统是一种重要的自动化技术,它通过传感器的测量和反馈机制,以及控制器和执行器的协调工作,实现对液体水平的精确监测和控制。

水位控制开关原理详解及水位自动控制装置原理图

水位控制开关原理详解及水位自动控制装置原理图

水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号,通知值班室中控台,水位是否到达指定水位,并可联动控制相关设备启动或关闭(如,水泵)。

信号电压常为12V或24V安全电压。

水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱,以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐,地下池槽中各种液体的液位测量,被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。

与电动阀组成一套先进的液位显控设备,自动开、关电动阀。

水位控制开关原理--电容式电容式水位开关原理:是采用侦测水位变化时所引起的微小电容量(通常为PF)差值变化,由专用的ADA电容检测芯片进行信号处理,可以输出多种信号通讯协议,如:IO,BCD,PWM,UART,IIC,电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化,大大扩展了实际应用,同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端,甚至在某些特殊领域不能检测的问题。

该专用ADA电容检测芯片由于内置MCU双核处理,就可以实现很多特殊控制功能,甚至实现更多的集成化、智能化水位检测功能,诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位,电容式水位检测是目前水位开关中最有优势的检测方法。

水位控制开关原理--电子式电子式水位开关原理:(并不是电极式,不是靠通过水的导电性去判断水位,常规尺寸为15020mm)通过内置电子探头对水位进行检测,再由芯片对检测到的信号进行处理,当判断到有水时,芯片输出高电平24V或5V等,当判断到无水时,芯片输出0V。

高低电平的信号通过PLC或其它控制电路板来读取,并驱动水泵等用电器工作。

产品可以任意方向安装,当横向安装时,水位到达蓝线就动作,且精度较高。

产品竖向安装时,水位到达红线就动作,有一定的防波浪功能。

图中的BZ2401为普通型电子式水位开关,适用常温水体环境。

水位开关自动控制器工作原理

水位开关自动控制器工作原理

水位开关自动控制器工作原理
水位开关自动控制器是利用浮球内置干簧开关动作而发出水位信号的。

开关装置由干簧管、磁环和动锤组成。

当液位在下限时浮球正置,动锤在浮球下部,浮球因为动锤在下部,重心向下,基本保持正置状态,发出开泵信号。

开泵后液位上升,当液位接近上限时,由于浮球被支持点和导线拉住,便逐渐倾斜。

当浮球刚超过水平测量位置时,浮球内的动锤因自重向下滑动使浮球迅速翻转而倒置,使干簧管触点吸合,发出停泵信号。

当液位下降到接近下限时,浮球又重新翻转回去,又发出开泵信号。

此外,水位开关实际上是一个压力开关。

气室的入口与洗衣桶中的贮气室相联接。

当水注入洗衣桶后,贮气室口很快被封闭,随水位上升,贮气室的水位也上升,被封闭的空气压强亦增大,水位开关中的波纹膜片受压而胀起,推动顶杆运动而使触点改变,从而实现自动通断。

以上内容仅供参考,如需更多信息可查阅水位开关自动控制器的工作原理或使用说明。

水位控制原理

水位控制原理

水位控制原理
水位控制原理是一种用于控制水位高低的技术。

在许多工业和民用领域,如水处理、污水处理、水泵系统等,都需要实现对水位的精确控制。

该控制原理主要基于反馈机制。

水位传感器被安装在容器或水槽中,以检测水位的变化。

传感器将水位的信息转化为电信号,然后传送给控制器。

控制器接收和处理传感器的信号,并根据预设的设定值来判断是否需要调整水位。

当水位过低时,控制器将向水泵或其他调节装置发送指令,使其工作,将水注入容器,直到水位达到设定值为止。

当水位过高时,控制器会停止供水或排水的操作,以防止容器溢出。

控制器还可以通过调整水泵的转速或打开/关闭阀门的方式来
实现水位的精确控制。

通过监测和比较实时水位与设定值之间的差异,控制器可以自动调整水的流入或流出速度,从而维持水位的稳定。

此外,水位控制原理还可以结合其他传感器,如温度传感器、流量传感器等,以实现更复杂的自动控制功能。

通过集成不同的传感器和控制元件,水位控制系统可以更加智能化和高效化地工作,提高水资源的利用率和节约能源。

总结而言,水位控制原理是基于反馈机制,利用水位传感器和控制器实现对水位的精确控制。

通过监测和调节水的流入和流
出速度,实现自动化的水位控制,以满足各种工业和民用领域的需求。

液位(水位)控制原理和使用注意事项

液位(水位)控制原理和使用注意事项

液位控制/水位控制的核心在于液位传感器,它决定了液位控制系统的可靠性、稳定性及使用寿命。

液位控制显示仪表做得好坏,可以起到景上添花的作用,可以增加很多功能,但并不是决定液位控制系统寿命的核心。

目前大部分液位传感器在清水中使用寿命最长。

一般一年多,好一点的两年,一般不超过三年,差的仅几个月。

在热水中绝大部分液位传感器不能使用,在污水中液位传感器的使用寿命会大打折扣。

所以,现有的液位自动控制系统使用寿命一般就是一两年,这和现代微电子技术的发展形成鲜明对比。

现代微电子技术如我们的冰箱彩电等使用寿命至少都在七八年以上。

因此我们现在对现有液位传感器技术,如电极式、光电式、GSK/UQK/GKY、压力传感器、超声波传感器等的原理分析一下,这样我们就知道使用时该注意什么了。

一、电极式液位控制/水位控制原理电极式是最早的液位控制/水位控制方式,其控制原理很简单:因为水是导体,有水的时候两个电极间导电,交流接触器吸合。

图1.1为电极式在水中控制原理示意图。

但是电极在水中会分解而且会吸附很多杂质。

如果不及时清理,电极就会失去作用。

所以电极式液位传感器在清水中使用也只有几个月的寿命,在污水和热水中均不能使用。

电极式液位控制技术,简单便宜,但使用寿命较短。

为了弥补电极式液位控制技术的缺陷,人们想办法将电极和水分离出来,于是出现了干簧管,形成了UQK和GSK两种液位控制技术。

二、UQK液位控制/水位控制原理干簧管将电极触点密封在玻璃管内,接近磁铁,触点就会吸合。

所以人们在浮球里放一块磁铁和上、下两个干簧管,通过导线将浮球固定于水池中,如图2.1。

这就是UQK的液位控制/水位控制方式。

当水池无水的时候,浮球下垂,磁铁在下限干簧管处,故下限干簧管吸合。

当水池有水的时候如图2.2,浮球上翻,磁铁在上限干簧管处,故上限干簧管吸合。

将干簧管触点串接交流接触器,就可以控制水泵启动,见图2.3。

这种方式依靠水的浮力使浮球上下翻转,上限、下限间的距离依据导线的长度来决定。

水位自动控制系统的原理图

水位自动控制系统的原理图
不同液位位开关 液位开关原理”等文章。 2. 液位信号的传输
液位信号的传输可以有有线和无线两种方式。有线就是通过普通电缆线或屏蔽线传输,大 部分传统液位传感器通过普通的 BV 线就可以了,传输信号易受干扰的压力式、电容式传感器 需要用屏蔽线传输而且距离不能太远。
4
温度监控 水压监控
监控中心 液位监控 故障报警 GKY-4TR
MODBUS 总线
GKY 液位仪
水泵控制箱
管理员
图 3.1 液位控制系统组网 液位控制系统可以通过 MODBUS 总线组网,还可以通过 GPRS-DTU 组建无线网络,GKY 智能液位控制仪表提供了丰富的组网功能。另外,GKY 仪表还具有灵活多变的各种型号,可 以满足液位控制的各种功能需求。下表列出了一些液位控制仪表的功能和型号,方便大家选择。
5
GKYU 系列
GKYU-5T GKYU-4T GKYU-3T
GKY-4TR 配备通信 GKY-2TR 接口仪表
5 个 GKY 液位传感器 4 个 GKY 液位传感器 3 个 GKY 液位传感器 4 个 GKY 液位传感器 2 个 GKY 液位传感器
GKY-BJ1 报警器 GKY-BJ2
系列 QGKY
上限水满或下限缺水报警
水泵缺水保护器,将一个传感器固定 在悬挂水泵的绳索上,当无水时禁止 水泵启动。 通过短息方式传输液位信号 通过流量卡传输液位信号 通过无线天线传输液位信号 遇紧急情况向管理员发短信打电话 液位显示/供水排水选择/手动自动转 换/水泵故障报警 传统玻璃管液位计上加装光电监控
6
西安祥天和电子科技有限公司 详情咨询官网 主营产品:液位传感器 水泵控制箱 报警器 GKY 仪表 液位控制系统,液位控 制器,无线传输收发器等

液位自动控制系统工作原理

液位自动控制系统工作原理

液位自动控制系统工作原理
液位自动控制系统是根据液体的实际液位情况,通过传感器将液位信息转化为电信号,并经过信号处理后,控制执行机构对液位进行调节。

该系统的工作原理如下:首先,传感器监测液体的液位并将其转化为相应的电信号。

传感器可以采用浮子式、阻抗式、超声波式等不同类型。

接下来,电信号经过处理器进行放大、滤波等处理。

处理器可以根据实际需求,设置合适的放大倍数和滤波方式,以保证输出稳定可靠的液位信号。

处理器输出的电信号随后传送给控制器,控制器根据设定的液位设定值和液位信号之间的差异进行比较,并计算出控制执行机构的操作指令。

控制器可以根据设定值和信号之间的差异调整指令的大小和方向,以确保液位在设定值范围内保持稳定。

最后,操作指令通过控制执行机构实现对液位的调节。

控制执行机构可以通过开关阀门、泵、电机等方式实现对液位的控制。

根据操作指令的含义,控制执行机构会相应地调整设备的开启或关闭状态,以达到调节液位的目的。

总的来说,液位自动控制系统通过传感器获取液位信息,经过信号处理器和控制器的处理以及控制执行机构的调节,实现对液位的自动控制。

这种系统具有高度可靠性和稳定性,可以广泛应用于各种液位控制场景中。

水箱水位控制系统原理

水箱水位控制系统原理

水箱水位控制系统原理
水箱水位控制系统是一种用于控制水箱水位的自动化系统。

其原理基于水位传感器和电磁阀的配合工作。

首先,水位传感器会感知水箱内的水位情况。

传感器通常安装在水箱的上、中、下三个位置,根据不同的需求和控制目标,可以选择不同的传感器位置。

当水位达到传感器所安装的位置时,传感器会发出信号。

接下来,传感器发送的信号会被传输到控制单元。

控制单元会根据信号的强弱判断水箱的水位情况,并依据预先设定的控制逻辑进行处理。

比如,当水位低于设定值时,控制单元会打开电磁阀使水流进入水箱;当水位高于设定值时,控制单元会关闭电磁阀停止水的进入。

最后,电磁阀根据控制单元的指令进行开关操作。

当电磁阀打开时,水会通过管道进入水箱,提升水位;当电磁阀关闭时,水流停止,水箱水位则保持稳定。

通过该系统的运作原理,我们可以实现对水箱水位的自动控制,有效地维持水箱水位在一个合适的水平。

这种智能化的水位控制系统可以广泛应用于各种领域,比如家庭、工业等,方便用户无需手动操作来维持水箱水位。

(完整版)水位控制系统

(完整版)水位控制系统

water level control system水位控制系统ProjectGiven a water level control system,1.Plot the block diagram of the system, and describe the functions ofevery element.2.Find the transfer function of each element.3.Simulate the performance of the control system (UsingMatlab/Simulink) and analyze the results. Note that all system parameters are chosen reasonably by yourself.4.A concise written report is required to submitDue date: Monday, Mar. 14一、系统总体分析系统工作原理:当电位器电刷位于中点位置时,电动机不动,控制阀门有一定的开度,使水箱中流入水量与流出水量相等,从而液面保持在希望高度上。

一旦流入水量或流出水量发生变化,水箱液面高度便相应变化。

例如,当液面升高时,浮子位置亦相应升高,通过杠杆作用使电位器电刷从中点位置下移,从而给电动机提供一定的控制电压,驱动电动机通过减速器减小阀门开度,使进入水箱的流量减少。

此时,水箱液面下降,浮子位置相应下降,知道电位器电刷回到中点位置,系统重新处于平衡状态,液面恢复给定高度,反之,若水箱液面下降,则系统会自动增大阀门开度,加大流入的水量,使液面升到给定的高度。

液位控制系统原理框图:二、求解各部分传递函数1、浮子、杠杆部分式中KU为电压、液位高度之比。

2、电动机的数学模型直流电动机的数学模型。

直流电动机可以在较宽的速度范围和负载范围内得到连续和准确的控制,因此在控制工程中应用非常广泛。

水位控制器原理图

水位控制器原理图

水位控制器原理图水位控制器是一种广泛应用于工业生产和民用领域的自动控制设备,其原理图包括传感器、控制器和执行器等组成部分。

下面将详细介绍水位控制器的原理图及其工作原理。

首先,水位控制器的原理图中包括水位传感器,用于检测水位的高低。

传感器通常采用浮子式或压力式传感器,通过测量水位的变化来实现对水位的监测。

传感器将检测到的水位信号传输给控制器,控制器根据接收到的信号来判断水位的高低,并作出相应的控制动作。

其次,水位控制器的原理图中还包括控制器部分,控制器是整个水位控制系统的核心部分。

控制器接收传感器传来的水位信号,经过处理后输出控制信号给执行器,实现对水位的精准控制。

控制器通常采用微处理器或PLC等智能控制设备,具有高精度、稳定性强的特点。

最后,水位控制器的原理图中还包括执行器部分,执行器根据控制器输出的信号来执行相应的控制动作。

执行器通常采用电磁阀、电动阀或泵等设备,通过控制水流的进出来实现对水位的调节。

执行器的稳定性和响应速度直接影响到水位控制的效果。

水位控制器的工作原理是通过传感器检测水位信号,传输给控制器,控制器根据设定的水位值来判断水位的高低,然后输出控制信号给执行器,执行器根据控制信号来调节水流的进出,从而实现对水位的精准控制。

整个过程是一个闭环控制系统,能够实现对水位的自动监测和调节,提高了生产效率和产品质量。

水位控制器的应用范围非常广泛,可以用于水处理设备、供水系统、油田开采、化工生产等领域,具有重要的意义和价值。

通过合理的设计和优化配置,可以实现对水位的精准控制,提高生产效率,降低能耗,保证生产安全。

总的来说,水位控制器的原理图包括传感器、控制器和执行器等部分,通过这些部件的协调配合,实现对水位的自动监测和控制。

水位控制器的工作原理是一个闭环控制系统,能够实现对水位的精准控制,具有重要的应用价值和发展前景。

希望通过本文的介绍,能够对水位控制器的原理图有一个更加深入的了解,为相关领域的工程师和技术人员提供参考和借鉴。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水位自动控制系统就是将水位信号转换为开关信号,再用这个开关信号去控制交流接触器,交流接触器再控制一个水泵,就可以达到水位自动控制的目的。

水泵有各种各样的工作方式,所以交流接触器也有多种设计方案,这些电气元件按照设计方案连接起来就是电气控制箱。

现有多种成熟的设计方案,如GKY1X单台泵系统、GKY2X双台泵系统等等,在网上可以查到各种各样的设计原理图。

水泵电气控制箱是很常用的控制设备,工作可靠、使用寿命长。

影响水位自动控制系统可靠性和使用寿命的关键因素是液位传感器,就是将水位信号转换为开关信号这一部分。

现在主要有电极式、UQK/GSK干簧管式、光电式、压力式、GKY和超声波式等几种方式。

这些方式检测原理不同,因而水位自动控制的原理也不同。

下面,我们根据液位传感器的检测方式来讲解水位自动控制系统的原理,这是决定水位自动控制系统使用寿命和可靠性的主要因素。

一、电极式液位控制原理
电极式是最早的液位控制方式,其控制原理很简单:因为水是导体,有水的时候两个电极间导电,交流接触器吸合,水泵就开始抽水。

图1为电极式在水中控制原理示意图。

但是电极在水中会分解而且会吸附很多杂质。

如果不及时清理,电极就会失去作用,这是电极式液位传感器固有的缺陷。

电极式液位传感器的制造非常简单,有人将导线外皮拨开,插到水里就可以做成电极式液位控制器。

所以电极式液位控制器造价很低,价格便宜,但使用寿命很短。

即使采用不锈钢做电极,也需要2-3个月清理一下,在污水中电极的使用寿命就更短了。

图1
二、UQK/GSK干簧管液位控制原理
干簧管将电极触点密封在玻璃管内,这样就不直接接触液体了,所以电极不会吸附杂质,使用寿命提高。

干簧管的特点就是接近磁铁,触点就会吸合。

所以我们将干簧管固定在管壁内固定的位置。

浮子里装上磁铁,随着浮力沿着管壁上下滑动,见图2。

当浮子经过干簧管时,触点吸合。

干簧管触点一般直接驱动交流接触器,可以控制水泵启动。

GSK上下限位置精确,但管壁不能有脏东西,安装不能倾斜(小于30°),否则会影响浮子的上下移动。

图2
制作UQK/GSK浮子的材质通常采用塑料或不锈钢。

塑料材质的浮子价格便宜,但使用寿命短,因为塑料很容易变形。

一旦浮子或管壁变形,浮子就无法正常上下移动。

所以最好采用不锈钢材质。

但无论什么材质,浮子与管壁之间仅1mm左右的缝隙,很容易被脏东西堵住。

所以这种方式是不能在污水中使用的。

即使在清水中使用,使用寿命也只有一年多。

因为干簧管触点直接使用220V或380V交流电,而水位波动,触点频繁吸合,干簧管寿命较短。

这和现代微电子产品形成了鲜明的对比。

现代微电子产品,如收音机、电视机等,使用寿命可达十年以上,而传统液位控制方式使用寿命一般就是一年左右。

所以现在人们经常采用用一些控制器、仪表等设备将强电转换为弱电来使用,不仅可以延长液位传感器的使用寿命而且可以增加一些功能,但传感器本身一些固有的缺陷是无法改变的。

下面是一些需要使用仪表等转换设备的液位控制原理。

三、光电式液位控制原理
光电式液位控制采用光反射原理:当传感器玻璃反射面有水时,如图3.1,发射光从反射面透射出去,不发生全反射。

这时接收端检测不到光,输出很小的电流,说明有水。

当传感器反射面无水时,如图3.2,发射的光在玻璃反射面回来,发生全反射。

这时接收端可以检测到光,输出毫安级的电流,说明无水。

这种信号通过GKY-GD仪表转换为开关信号再去控制交流接触器,从而达到自动控制水位的目的。

GKY-GD光电式液位传感器工作于12V直流电,属于弱电,使用寿命长。

在清水中光电式液位传感器一般寿命可以超过三年,但不能在污水中使用。

因为光电式液位传感器的反射玻璃面如果变脏或被脏东西挡住时,即使有水,光也会被反射回来,造成判断失误。

所以光电式液位传感器使用时也需注意清理玻璃面。

图3.1图3.2
四、GKY液位控制原理
GKY液位传感器结合传统浮子和微电子技术的特点,使用寿命在三年以上,适用于清水、污水、热水中。

其检测原理与水质无关。

第一,GKY液位传感器利用液体浮力改变传感器方向,如图4。

这一点类似传统浮子,传感器通过细软线固定在悬索的某一点,这样它可以随水位灵活上下翻转,检测这一点是否有水,检测位置精确。

第二,密封在传感器内部的微电路可以在不同方向下产生不同的电流(类似手机自动旋转屏幕),这一点类似光电式弱电控制的特点:有水时电流很小,无水时产生毫安级的电流。

GKY液位传感器工作于12V安全电压,检测方式和水质无关,且只需两根普通传输线传输,传输距离可达几十公里,是近几年出现的液位控制方式。

GKY液位传感器是耐污性最强的液位传感器,可以用于宾馆酒店等很脏的污水池中。

GKY 仪表将检测到的水位信号转换为开关信号,再去控制交流接触器,从而达到自动控制水位的目的。

图4
五、压力式液位传感器
压力式液位传感器利用液体压力来检测液位,它将压力模拟量通过量化转化为数字显示。

因为存在量化、电流飘移和传输干扰等影响,显示的液位高度和实际的液位高度往往存在较大的误差。

如果用在密闭的管道系统中,这种误差对使用者并无大碍。

比如显示5MPa,因为误差,实际并不是准确的5MPa。

但客户无所谓,如果觉得压力过低,再调高一些就可以了。

至于是不是准确的5MPa,没有多大关系。

但要是用在敞开的容器,如水箱水池,这种误差就容易产生误动作。

比如显示的液位高度为2.4米,实际上可能超过2.8米。

所以在水箱或水池中使用这种传感器经常由于不准确而造成自动控制失灵,越小的水箱越容易失控。

另外这种传感器不能在污水中使用,因为透水孔径很小,很容易被泥沙堵住。

所以投入式压力传感器一般要求安装不能放在水池/水箱底部,因为常有泥沙堵住透水孔。

另外传输线也一定要用屏蔽线,距离不能太长,这是为了减少干扰造成的测量误差。

所以,投入式压力液位传感器将液体压力转换为电流信号,再通过仪表将电流信号转换为开关信号去控制交流接触器,从而达到液位自动控制的目的。

液位自动系统由于液位检测原理不同,因而控制设计方案也不同。

使用者需要关注液位传感器的使用注意事项。

比如使用超声波液位传感器时,厂家就会告诉大家,超声波传感器表面不能有水珠,水平面不要有波动,还有水蒸气、雾气等都会影响检测液位的准确度。

这样大家就可以根据使用场合来选择液位传感器。

如果大家按照传感器使用注意事项来使用,会延长液位自动控制系统的使用寿命。

总而言之,由于各种各样原因,多数液位传感器的使用寿命一般就是一年多。

如果用在污水中使用寿命更短,可靠性也很低。

目前在液位传感器市场上,很少有厂家承诺质保期超过一年,只有GKY液位传感器厂家承诺三年内包换。

在污水中最好选用耐污性较强的GKY液位传感器,其它的在污水中无法使用。

相关文档
最新文档
