2012中职机械制图教案
《机械制图》中专教案
《机械制图》中专教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识、基本原理和基本方法。
（2）学会使用机械制图的国家标准。
（3）能够阅读和绘制简单的机械图样。
2. 过程与方法：（1）通过讲解、示范、练习等方法，培养学生的空间想象能力。
（2）运用现代化教学手段，如计算机辅助设计（CAD），提高学生的绘图能力。
（3）通过小组合作、讨论等方式，提高学生的沟通与协作能力。
3. 情感态度与价值观：（1）培养学生对机械制图学科的兴趣，激发学生的学习热情。
（2）培养学生认真负责、细致严谨的工作态度。
（3）培养学生遵守国家法律法规，严格按照国家标准进行设计和绘图。
二、教学内容1. 机械制图的基本知识：图幅、比例、视图、投影变换等。
2. 机械制图的基本原理：点、线、面的投影，剖面、断面、局部放大图等。
3. 机械制图的基本方法：手工绘图、计算机辅助设计（CAD）等。
4. 国家标准：图样格式、尺寸标注、符号表示等。
5. 简单机械图样的阅读和绘制：零件图、装配图、轴测图等。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识和基本原理。
（2）国家标准的应用。
（3）简单机械图样的阅读和绘制。
2. 教学难点：（1）投影变换和空间想象能力的培养。
（2）计算机辅助设计（CAD）的操作技巧。
（3）复杂机械图样的阅读和绘制。
四、教学方法与手段1. 教学方法：（1）讲解法：讲解基本知识、原理和方法。
（2）示范法：示范绘制图样和操作CAD软件。
（3）练习法：学生动手练习绘制图样和操作CAD软件。
（4）小组合作法：分组讨论、合作完成项目。
2. 教学手段：（1）板书、PPT等传统教学手段。
（2）计算机辅助设计（CAD）软件。
（3）实体模型、挂图等直观教学手段。
五、教学进程安排1. 课时：本课程共安排课时，本章内容安排课时。
2. 教学进程：（1）第1-3课时：讲解机械制图的基本知识。
（2）第4-6课时：讲解机械制图的基本原理。
机械制图教案
机械制图教案一、教学目标1、学习和掌握机械制图的基本知识。
2、培养和提升学生的空间想象能力。
3、培养和提高学生的实践能力。
二、教学内容1、制图的基本知识：包括图纸规格、图纸布置、投影法基础、标注尺寸的基础等。
2、机械零件的表达方法：包括视图、剖视图、断面图等。
3、标准件和常用件的表达方法：包括螺纹、齿轮、轴承等。
4、零件图和装配图的识读与绘制。
三、教学方法1、理论教学：通过讲解、演示、图例等方式，使学生理解和掌握机械制图的基本知识和理论。
2、实践教学：通过绘制图纸、模型制作等方式，培养学生的实践能力和空间想象能力。
3、案例分析：通过分析实际案例，让学生了解机械制图在实际工作中的应用和重要性。
四、教学步骤1、导入新课：介绍本节课的学习内容和目标，激发学生的学习兴趣。
2、学习新课：通过讲解、演示、图例等方式，引导学生学习新课的内容。
3、实践练习：让学生通过绘制图纸、模型制作等方式，实践所学知识，培养实践能力。
4、反馈与指导：对学生的实践练习进行反馈和指导，指出不足和改进方向。
5、复习与巩固：通过复习和巩固所学知识，加深学生对知识的理解和记忆。
五、教学评估1、课堂表现：观察学生在课堂上的表现，包括学习态度、注意力、回答问题等情况。
2、作业评估：通过布置和批改作业，评估学生对所学知识的掌握情况和运用能力。
3、期末考试：通过期末考试，全面评估学生对本学期所学知识的掌握情况。
六、教学反思1、对本学期的教学内容进行反思，总结哪些内容学生掌握得比较好，哪些内容还需要加强。
2、对本学期的教学方法进行反思，总结哪些方法比较有效，哪些方法需要改进。
机械制图课件机械制图基础知识标题：机械制图课件：机械制图基础知识一、机械制图概述机械制图是一种利用图形和符号表示机械零件或部件的形状、大小、结构以及制造工艺的技术语言。
它是机械工程领域中重要的基础技能，对于机械工程师和技术人员来说是必不可少的。
二、机械制图基础知识1、投影法：投影法是机械制图的基础，它通过将物体投影到二维平面上来表达物体的形状和尺寸。
中职 机械制图 教案
中职机械制图教案教案标题：中职机械制图教案教案概述：本教案旨在为中职学生设计一堂关于机械制图的课程，通过理论知识与实践操作相结合，提高学生的机械制图技能和实际应用能力。
本教案适用于中职机械类专业的学生，通过系统的教学设计和有针对性的教学方法，帮助学生全面掌握机械制图的基本概念、标准规范以及相关工具的使用方法。
教学目标：1. 了解机械制图的基本概念和作用；2. 掌握机械制图的基本符号、标准规范和绘图方法；3. 学会使用CAD软件进行机械制图设计；4. 培养学生的团队合作意识和实际操作能力。
教学重点：1. 机械制图的基本概念和作用；2. 机械制图的基本符号、标准规范和绘图方法；3. CAD软件的使用方法。
教学难点：1. 机械制图的标准规范和绘图方法的理解和应用；2. CAD软件的操作和实际应用。
教学准备：1. 教学PPT或教材；2. 机械制图实例和练习题；3. CAD软件及相关教学资料。
教学过程：一、导入（5分钟）1. 利用教学PPT或实物展示，引入机械制图的重要性和应用领域；2. 向学生介绍机械制图的基本概念和作用。
二、理论讲解（20分钟）1. 讲解机械制图的基本符号、标准规范和绘图方法；2. 通过实例演示，解释不同符号的含义和使用方法；3. 强调标准规范的重要性，讲解常见的制图错误和如何避免。
三、实践操作（40分钟）1. 分发机械制图实例和练习题，要求学生按照标准规范进行手绘练习；2. 引导学生使用CAD软件进行机械制图设计，包括基本图形的绘制、尺寸标注等；3. 鼓励学生在实践操作中互相合作，提高团队合作意识和实际应用能力。
四、总结归纳（10分钟）1. 回顾本节课的重点内容和学习收获；2. 强调机械制图的重要性和实际应用；3. 解答学生提出的问题，并鼓励学生继续学习和实践。
五、作业布置（5分钟）1. 布置相关的练习题和作业，巩固所学知识；2. 提醒学生按时提交作业，并预告下节课的内容。
教学延伸：1. 鼓励学生参与机械制图竞赛或实践项目，提升实际应用能力；2. 推荐相关的参考书籍和在线资源，供学生进一步学习和提高。
《机械制图教案》第一章第一讲（5篇）
《机械制图教案》第一章第一讲（5篇）第一篇：《机械制图教案》第一章第一讲《机械制图》教案第一讲绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。
教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。
二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。
（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。
机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。
（2）图样是表达设计者设计意图的重要手段。
（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。
4、图样的形成（1）立体图表示物体的大致形状可以用立体图。
立体图是从一个方向、用一个图形来表达物体的形状。
如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。
如果对此长方体作进一步加工，则会发现：圆孔打得多深，方槽是否前后贯通，在立体图中表达不清楚，而圆形也变形为椭圆形。

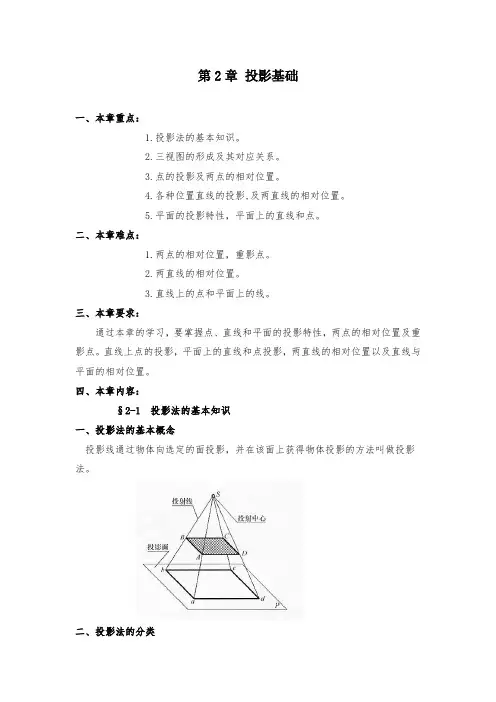

中职教学精品教案机械制图教案——第2章 投影基础
第2章投影基础一、本章重点：1.投影法的基本知识。
2.三视图的形成及其对应关系。
3.点的投影及两点的相对位置。
4.各种位置直线的投影,及两直线的相对位置。
5.平面的投影特性，平面上的直线和点。
二、本章难点：1.两点的相对位置，重影点。
2.两直线的相对位置。
3.直线上的点和平面上的线。
三、本章要求：通过本章的学习，要掌握点、直线和平面的投影特性，两点的相对位置及重影点。
直线上点的投影，平面上的直线和点投影，两直线的相对位置以及直线与平面的相对位置。
四、本章内容：§2-1 投影法的基本知识一、投影法的基本概念投影线通过物体向选定的面投影，并在该面上获得物体投影的方法叫做投影法。
二、投影法的分类1.中心投影法2.平行投影法（1）斜投影法。
（2）正投影法。
三、正投影的基本性质（1）显实性。
（2）积聚性。
（3）类似性。
§2-2 三视图的形成及其对应关系一、三视图的形成1.三投影面体系的建立三投影面体系由三个相互垂直的投影面所组成，三个投影面分别为：正立投影面，简称正面，用V表示；水平投影面，简称水平面，用H表示；侧立投影面，简称侧面，用W表示。
相互垂直的投影面之间的交线，称为投影轴，它们分别是：OX轴（简称X轴），是V面与H面的交线，代表长度方向；OY轴（简称Y轴），是H面与W面的交线，代表宽度方向；OZ轴（简称Z轴），是V面与W面的交线，代表高度方向。
三根投影轴相互垂直，其交点O称为原点。
2.物体在三投影面体系中的投影3．三投影面的展开二、三视图之间的对应关系1．三视图之间的投影规律主、俯视图——长对正（等长）；主、左视图——高平齐（等高）；俯、左视图——宽相等（等宽）。
2．三视图与物体的方位关系物体有左右、前后、上下六个方位，即物体的长度、宽度和高度。
从三视图中可以看出，每个视图只能反映物体两个方向的位置关系，即：主视图——反映物体的左、右和上、下；俯视图——反映物体的左、右和前、后；左视图——反映物体的上、下和前、后。

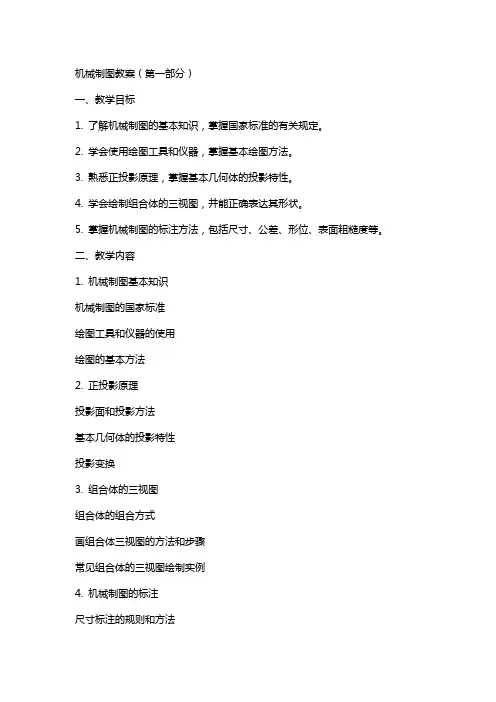

机械制图教案(全)
机械制图教案（第一部分）一、教学目标1. 了解机械制图的基本知识，掌握国家标准的有关规定。
2. 学会使用绘图工具和仪器，掌握基本绘图方法。
3. 熟悉正投影原理，掌握基本几何体的投影特性。
4. 学会绘制组合体的三视图，并能正确表达其形状。
5. 掌握机械制图的标注方法，包括尺寸、公差、形位、表面粗糙度等。
二、教学内容1. 机械制图基本知识机械制图的国家标准绘图工具和仪器的使用绘图的基本方法2. 正投影原理投影面和投影方法基本几何体的投影特性投影变换3. 组合体的三视图组合体的组合方式画组合体三视图的方法和步骤常见组合体的三视图绘制实例4. 机械制图的标注尺寸标注的规则和方法公差、形位、表面粗糙度的表示方法标注的综合练习三、教学重点与难点1. 教学重点：国家标准在机械制图中的应用基本绘图方法和技巧正投影原理及基本几何体的投影特性组合体三视图的绘制方法机械制图的标注方法2. 教学难点：投影变换的计算组合体三视图的绘制标注的综合练习四、教学方法1. 采用讲授法，讲解机械制图的基本知识和技巧。
2. 采用演示法，展示绘图工具和仪器的使用方法。
3. 采用练习法，让学生通过实际操作，掌握基本绘图方法和技巧。
4. 采用案例分析法，分析实际工程图纸，提高学生对机械制图的理解和应用能力。
五、教学准备1. 教师准备教案、PPT、绘图工具和仪器。
2. 学生准备绘图用品，如铅笔、橡皮、直尺、圆规等。
3. 准备一些典型的组合体模型或图纸，用于教学演示和练习。
机械制图教案（第二部分）六、教学内容1. 机械制图的标准标准的含义和作用标准的分类和结构标准的应用和执行2. 视图基本视图斜视图局部视图展开视图3. 断面图和剖面图断面图的种类和画法剖面图的种类和画法断面图和剖面图的应用4. 机械制图的符号和标注符号的种类和意义标注的规则和方法符号和标注的组合应用七、教学重点与难点1. 教学重点：机械制图标准的理解和应用视图的绘制方法和技巧断面图和剖面图的绘制方法符号和标注的规范使用2. 教学难点：视图的转换和绘制断面图和剖面图的绘制技巧符号和标注的综合应用八、教学方法1. 采用案例分析法，分析实际工程图纸中的标准应用。
机械制图电子教案职业中专
机械制图电子教案职业中专一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识，如图线、比例、标注等；（2）学会使用机械制图的国家标准，如《机械制图国家标准》等；（3）能够阅读和绘制简单的机械图纸。
2. 过程与方法：（1）通过讲解、示范、练习等方式，培养学生的空间想象力；（2）利用现代化教学手段，如计算机辅助设计（CAD）软件，提高学生的制图能力。
3. 情感态度与价值观：（1）培养学生对机械制图的兴趣，使其认识到机械制图在工程技术领域的重要性；（2）培养学生严谨、细致的工作作风，提高学生的职业素养。
二、教学内容1. 机械制图基本知识：图线、比例、标注等；2. 机械制图国家标准：如《机械制图国家标准》；3. 视图：主视图、俯视图、左视图、斜视图等；4. 投影变换：正投影、斜投影等；5. 机件的表达方法：平面图、立面图、剖面图、断面图等。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识；（2）机械制图国家标准；（3）视图的绘制方法；（4）投影变换；（5）机件的表达方法。
2. 教学难点：（1）投影变换；（2）复杂机件的绘制；（3）计算机辅助设计（CAD）软件的使用。
四、教学过程1. 课前准备：（1）准备相关教学资料，如教材、课件等；（2）确保计算机辅助设计（CAD）软件的正常运行。
2. 课堂讲解：（1）讲解机械制图的基本知识；（2）介绍机械制图国家标准；（3）讲解视图的绘制方法；（4）讲解投影变换；（5）介绍机件的表达方法。
3. 课堂练习：（1）安排学生进行视图绘制练习；（2）引导学生进行投影变换的练习；（3）让学生尝试绘制简单的机件图纸。
4. 课后作业：（1）要求学生复习课堂内容，巩固所学知识；（2）布置相关练习题目，提高学生的实际操作能力。
五、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习状态；2. 课堂练习：评估学生在练习中的表现，检查绘制图纸的准确性、规范性等；3. 课后作业：检查学生的作业完成情况，评价其对课堂内容的掌握程度。
机械制图电子教案职业中专
机械制图电子教案职业中专一、教学目标1. 知识与技能：使学生掌握机械制图的基本知识、投影原理和绘图方法，培养学生绘制和阅读机械图纸的能力。
2. 过程与方法：通过讲解、演示、练习等环节，培养学生空间想象能力、创新能力和实际操作能力。
3. 情感态度与价值观：激发学生对机械制图学科的兴趣，培养学生的团队合作精神，提高学生综合素质。
二、教学内容1. 机械制图基本知识：图幅、比例、字体、线型等。
2. 投影原理：正投影、斜投影、透视投影等。
3. 基本绘图方法：平面图形、立体图形、剖面图、断面图等。
4. 组合体视图：组合体的视图表达、尺寸标注、拆卸与装配。
5. 机件表达：常见机件的绘制方法，如轴、齿轮、螺旋等。
三、教学重点与难点1. 教学重点：投影原理、基本绘图方法、组合体视图、机件表达。
2. 教学难点：投影变换、组合体视图的绘制与阅读、机件的详细表达。
四、教学方法与手段1. 教学方法：讲授、演示、练习、讨论、案例分析等。
2. 教学手段：多媒体课件、模型、绘图工具、网络资源等。
五、教学进程1. 课时安排：每个章节安排2课时，共10课时。
2. 教学过程：第一课时：讲解基本知识、投影原理、基本绘图方法。
第二课时：讲解组合体视图、机件表达，进行实践练习。
教案示例：【课堂导入】教师通过展示机械制图在工程领域的应用实例，引起学生对机械制图的兴趣，激发学生的学习热情。
【新课讲解】1. 教师讲解机械制图的基本知识，如图幅、比例、字体、线型等，并通过示例进行说明。
2. 教师讲解投影原理，包括正投影、斜投影、透视投影等，并通过模型演示，让学生直观理解。
3. 教师讲解基本绘图方法，如平面图形、立体图形、剖面图、断面图等，并通过示例进行讲解。
【实践练习】1. 学生根据教师提供的模型或图样，绘制组合体视图。
2. 学生根据教师提供的机件描述，绘制相应的机件图。
【课堂小结】【作业布置】教师布置课后作业，要求学生复习本节课的内容，并绘制一些简单的机械图纸。
中职机械制图教案
中职机械制图教案中职机械制图教案篇一:机械制图教案《机械制图》教案【板书设计】定义主视图基本视图俯视图左视图基本配置右视图视图仰视图后视图定义向视图画法【教学后记】在数控技术被越来越广泛地应用的今天，《机械制图》是中等职业学校机械类专业的一门重要专业基础课和技能训练课，面对文化基础知识较差，自卑和厌学心理较为严重的中职学生，在教学中应贯彻以学生为主体，教师为主导的原则，在注重培养学生的识读图能力的同时、还要手把手地进行作图技能的教学。
【参考文献】1、冯秋官主编.机械制图.高等教育出版社.2008.042、耿玉岐主编.怎样识读机械图样.金盾出版社.2006.033、郭秀华主编.机械制图.人民邮电出版社.2008.09 4、何恬伦编著.机械制图课件稿.2009中职机械制图教案篇二:中等职业学校机械制图教案绪论课题绪论课时 0.5教学目的既要求 1.了解图样的作用，了解本课程的内容和基本要求;2.明确机械制图对技术工人的重要性，明确学习的意义教学重点机械制图的重要性及学习方法教学难点教学方法、手段讲授法，挂图小结作业教学内容图样是工程界的通用技术语言。
设计者利用图样表达设计意图;制造者通过图样了解设计内容、技术要求，组织和指导生产;使用者通过图样了解机器设备的构造和性能，进行操作、维修、保养。
一、图样及其作用图样:根据投影原理、标注及有关规定表示的工程对象，并有必要的技术说明的图，称为图样。
机器制造中使用到两类图样零件图:是表达零件结构形状、大小及技术要求的图样;装配图:表达机器或部件中各零件间的连接方式和装配关系的图样。
二、本课程的主要内容和基本要求本课程研究的图样主要是机械图样1. 通过学习制图的基本知识与技能，熟悉国家标准《机械制图》的基本规定，学会正确使用绘图工具和仪器的方法，初步掌握绘制草图的技能;2. 正投影法基本原理是识读和绘制机械图样的理论基础，是本课程的核心内容，通过学习，应掌握运用正投影法表达空间形体的图示方法 ;.3. 机械图样的表示法包括图样的基本表示法和常用机件及标准结构的特殊表示法。
中职学校《机械制图》第一学期全套电子教案(含教学进度计划)(配套教材：劳社版中职统编)
中等职业学校备课教案《机械制图》（2学期共160学时）第一学期教案（80学时）科目机械制图教师专业班级二O 一七年秋期第一学期教学进度计划（80学时）章节緒论备注教学目的知识目标1、了解图样的内容和作用。
2、了解本课程的学习目的和要求。
3、了解本课程的学习特点。
课型新授课技能目标学时 2日期情感目标激发学生对专业的热爱，培养对机械制图学科的学习兴趣教学资源多媒体课件、模型机零实物重点本课程的学习目的与要求。
本课程的学习特点。
难点教学方法演示法讲授法教学过程教学引导教师自我介绍：机械加工专业介绍机械加工专业与机械制图的联系。
组织教学：清点人数，整顿秩序现代加工精彩视频展示提问：你所知道的机械零件？机械加工零件加工机器装配传统加工方法车、钳、刨、铣、磨……现代数控加工绪论一、图样的内容和作用图样：在工程界，准确地表达物体形状、尺寸及技术要求的图称为图样。
图样是工程界表达设计意图，交流技术思想的重要工具，被称为工程界的技术语言。
机械图样：机械制造业中使用的图样。
图样——根据投影原理、标准或有关规定表示的工程对象，并有必要的技术说明的图。
装配图——表示组成机器或部件中各零件间的连接方式和装配关系的图样。
零件图——表达零件结构形状、大小以及有关技术要求的图样二、学习机械制图课程的目的图样是交流传递技术信息、思想的媒介和工具，是工程界通用的技术语言。
通过本课程学习，可为学习后续的机械基础和专业课程以及发展自身的职业能力打下必要的基础。
三、本课程的主要内容和基本要求1．主要内容制图基本知识与技能正投影作图基础机械图样的表示法零件图和装配图的识读与绘制零部件测绘2．基本要求熟悉国家标准《机械制图》的基本规定，学会正确使用绘图工具和仪器的方法，初步掌握徒手绘制草图的技能。
掌握运用正投影法表达空间形体的图示方法，并具备一定的空间想象和思维能力。
理解并掌握视图、剖视图、断面图等的画法和注法规定，以及螺纹紧固件连接、齿轮啮合、键和销连接等画法规定。
《机械制图》中专教案
《机械制图》中专教案一、教学目标1. 知识与技能：（1）使学生掌握机械制图的基本知识、基本技能和基本方法。
（2）培养学生阅读机械图纸的能力，能看懂简单的机械图纸。
（3）培养学生具备初步的机械制图能力，能绘制简单的机械图纸。
2. 过程与方法：（1）通过讲解、示范、练习等方法，使学生掌握机械制图的基本知识和方法。
（2）采用案例分析法，培养学生阅读机械图纸的能力。
（3）运用任务驱动法，培养学生绘制机械图纸的能力。
3. 情感态度与价值观：（1）培养学生对机械制图学科的兴趣，激发学生学习积极性。
（2）培养学生认真、细致、规范的工作作风，提高学生的职业素养。
二、教学内容1. 机械制图基本知识：图线、比例、标注、投影、视图等。
2. 机械制图的基本技能：绘制平面图形、立体图形、零件图等。
3. 机械制图的方法：手工绘图、计算机绘图等。
三、教学重点与难点1. 教学重点：机械制图的基本知识、基本技能和基本方法。
2. 教学难点：视图的绘制、标注的运用、计算机绘图技巧等。
四、教学过程1. 导入新课：简要介绍机械制图的重要性，激发学生的学习兴趣。
2. 讲解基本知识：讲解图线、比例、标注、投影、视图等基本知识。
3. 示范操作：演示绘制平面图形、立体图形、零件图等基本技能。
4. 练习巩固：学生动手练习，教师巡回指导。
五、课后作业1. 绘制一个简单的平面图形，并标注尺寸。
2. 绘制一个简单的立体图形，并标注尺寸。
3. 分析一个简单的零件图，理解其结构特点。
六、教学评价1. 评价内容：学生对机械制图基本知识的掌握、基本技能的运用、阅读和绘制机械图纸的能力。
2. 评价方法：课堂练习、课后作业、笔试、实践操作等。
3. 评价标准：能熟练掌握机械制图的基本知识和方法，能正确阅读和绘制机械图纸。
七、教学策略1. 采用直观教学法，通过模型、图纸等直观教具，帮助学生形象地理解机械制图的基本概念。
2. 采用案例教学法，提供实际的机械图纸案例，培养学生阅读和分析图纸的能力。
《机械制图》中专教案
《机械制图》中专教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识，如投影原理、视图、剖面和剖面线等；（2）学会使用机械制图工具和材料，如画图板、丁字尺、三角板等；（3）能够阅读和理解机械制图图纸，识别常见的图线、符号和标注。
2. 过程与方法：（1）通过讲解和示范，使学生掌握机械制图的基本原理和方法；（2）通过实践操作，培养学生的绘图能力和空间想象力；（3）通过分析实例，提高学生阅读和理解机械图纸的能力。
3. 情感态度与价值观：（1）培养学生对机械制图学科的兴趣和热情；（2）培养学生认真负责、细致严谨的工作态度；（3）培养学生团队协作和交流的能力。
二、教学内容1. 投影原理：正投影、斜投影、透视投影2. 视图：主视图、俯视图、左视图、仰视图、后视图3. 剖面和剖面线：全剖面、半剖面、局部剖面、剖面线的绘制和标注5. 机械制图工具和材料：画图板、丁字尺、三角板、橡皮、图钉、铅笔、圆规、直尺等三、教学重点与难点1. 重点：投影原理、视图、剖面和剖面线、图线、符号和标注、机械制图工具和材料的使用2. 难点：投影原理的理解和应用、剖面和剖面线的绘制、图线和符号的识别和应用四、教学过程1. 导入：通过展示机械制图的实际应用案例，引发学生对机械制图的兴趣和好奇心。
2. 讲解与示范：讲解投影原理、视图、剖面和剖面线等基本概念，并进行示范操作。
3. 实践操作：学生分组进行实践操作，绘制简单的机械制图图纸，巩固所学知识。
4. 分析与讨论：学生分组分析实例图纸，识别图线、符号和标注，提高阅读和理解能力。
5. 总结与评价：对学生的实践操作和阅读理解进行评价，总结机械制图的基本知识和技巧。
五、教学资源1. 教材：《机械制图》2. 教具：投影仪、幻灯片、画图板、丁字尺、三角板、橡皮、图钉、铅笔、圆规、直尺等3. 课件：投影原理、视图、剖面和剖面线等动画和图片素材4. 实例图纸：机械制图实例图纸、图线、符号和标注的示例图教学评价：通过学生的实践操作、阅读理解和课堂参与度来评价学生的学习效果。
中专机械制图的教学设计与实践
中专机械制图的教学设计与实践
一、教学设计
1. 教学目标
在中专机械制图的教学中，我们的主要目标是培养学生掌握机械制图的基本理论和技能，能够熟练运用AutoCAD等制图软件进行绘图，并且具备一定的工程实践能力。
具体目
标包括：
- 理解机械制图的基本概念和原理；
- 掌握机械制图的基本图形绘制和标注方法；
- 能够使用AutoCAD等制图软件进行绘图；
- 具备一定的工程实践能力，能够参与机械设计和制造过程中的制图工作。
3. 教学方法
在教学过程中，我们将采用多种教学方法，包括讲授、示范、实践操作、案例分析等。
通过讲解理论知识、示范操作技能、实践绘图和分析案例，帮助学生全面掌握机械制图的
知识和技能。
4. 教学手段
为了实现教学目标，我们将充分利用现代教学手段，包括多媒体课件、实验设备、实
习实训基地等。
利用多媒体课件展示理论知识，通过实验设备进行实践操作，利用实习实
训基地进行工程实践能力的培养。
5. 教学评价
在教学过程中，我们将运用多种评价方法，包括课堂测试、作业考核、实际操作评价等。
通过对学生的学习情况和实践能力进行全面评价，促进其全面发展。
二、教学实践
2. 实践操作
在教学中，我们将注重实践操作的重要性，安排学生进行大量的实践绘图操作，并结
合实际案例进行分析讨论。
通过实践操作，帮助学生掌握制图技能和工程实践能力。
通过教学设计与实践，我们将全面培养学生的机械制图理论知识和技能，为他们今后
的工程实践能力的提升打下坚实的基础。
机械制图电子教案职业中专-91页精选文档
机械制图电子教案（1）【课题名称】机械制图的任务与学习方法；认识制图国家标准（一）图纸与比例、字体与图线。
【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与学习方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。
二、能力目标1．握理论联系实践的学习方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。
三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好习惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。
四、教学要求1．了解机械制图的学习方法，并能掌握使用；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定，并会正确应用。
【教学重点】机械制图课程的学习方法【难点分析】比例的规定，图线的应用【分析学生】1．入学新生大多数未学过立体几何，空间概念和想像力较薄弱；未接触过机械工厂和机械生产，缺少机械零件、部件的知识。
2．刚入学时多数学生学习机械制图的态度是端正的，学习中遇到困难后，部分学生会产生畏难情绪，个别学生甚至丧失学习信心与兴趣。
3．机械制图既有理论，又有实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。
【教学设计思路】教学方法：演示法、讲授法、归纳法。
【教学资源】机械制图网络课程【教学安排】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。
【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。
二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和学习方法（20分钟）。
教师演示网络课程的课程说明，重点讲解学习方法。
教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。
2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。
中职机械制图精品电子教案(44)
机械制图单元备课（1）[课题名称]第一章制图基本知识[教学目标与要求]一、知识与技能1、熟悉国家标准《技术制图》和《机械制图》中图纸幅面、比例、图线和尺寸标注等规定。
2、掌握比例的概念和选用原则，主要图线（粗实线、细实线、细虚线、细点画线）的应用和尺寸标注的基本规则及常见尺寸的标注方法。
二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。
2、初步树立标准是技术法规的标准化意识，注重认真负责的工作态度和严谨细致的工作作风的养成教育。
[教学重点]1、比例的概念和选用原则。
2、主要图线（粗实线、细实线、细虚线、细点画线）的应用。
3、尺寸标注的基本规则及常见尺寸的标注方法。
[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。
教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。
教学资源：机械制图网络课程，生产用技术图纸等。
【课时安排】6课时机械制图的任务与学习方法图幅比例2课时字体图线2课时尺寸注法2课时机械制图单元备课（2）[课题名称]第二章几何作图[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），高等教育出版社王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），高等教育出版社[教学目标与要求]一、知识与技能1、了解一般绘图工具和仪器及其用法，掌握常用的绘图工具和仪器的正确使用方法。
2、理解“平面图形各线段之间的相对位置和连接关系是靠给定的尺寸来确定”的内涵。
3、分析了解平面图形中每个尺寸的作用和分类。
4、掌握作图的基本方法和步骤。
二、学习方法和素质养成1、通过练习，能较熟练使用绘图工具，掌握基本作图方法，为后续学习打好基础。
2、掌握正确的绘图方法和步骤，培养良好的、认真细致的工作作风和学以致用，分析解决问题的基本能力及正确、规范、清晰绘图的良好习惯。
中职机械制图教案
中职机械制图教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识，如投影原理、图示方法等；（2）学会使用机械制图国家标准规定的图样格式和符号；（3）能够独立完成简单机械零件的图样绘制。
2. 过程与方法：（1）通过讲解、示范、练习等环节，培养学生的空间想象力；（2）运用案例分析法，使学生掌握机械制图的实际应用；（3）培养学生运用机械制图知识解决实际问题的能力。
3. 情感、态度与价值观：（2）培养学生团队协作、积极参与的精神风貌；（3）使学生认识到机械制图在工程技术领域的重要性，提高学生的职业素养。
二、教学内容1. 机械制图基本知识：投影原理、图示方法、图样格式等；2. 常用机械制图符号：螺纹、齿轮、键、销等；3. 基本绘图技能：平面图形、立体图形、剖面图、断面图等；4. 组合体绘制：组合体的形成、组合体的视图绘制、组合体的尺寸标注；5. 机件的表达方法：装配图、零件图、轴测图等。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识；（2）常用机械制图符号的识别与绘制；（3）基本绘图技能的掌握；（4）组合体的绘制与尺寸标注；（5）机件的表达方法。
2. 教学难点：（1）投影原理在复杂形体中的应用；（2）组合体的视图绘制与尺寸标注；（3）机件的轴测图绘制。
四、教学方法与手段1. 教学方法：（1）讲解法：讲解基本知识、概念、绘图方法等；（2）示范法：演示绘图过程、标注方法等；（3）练习法：学生动手实践，巩固所学知识；（4）案例分析法：分析实际案例，提高学生应用能力。
2. 教学手段：（1）多媒体课件：展示图形、动画等，提高学生的空间想象力；（2）绘图软件：辅助学生进行图样绘制；（3）实物模型：观察、分析实物的结构，增强学生的直观感受。
五、教学进度安排1. 课时：本教案共安排40课时；2. 教学安排：（1）第1-8课时：讲解机械制图基本知识，熟悉图样格式；（2）第9-16课时：学习常用机械制图符号，掌握基本绘图技能；（3）第17-24课时：组合体的绘制与尺寸标注；（4）第25-32课时：机件的表达方法，学习装配图、零件图的绘制；（5）第33-40课时：实践训练，巩固所学知识，提高实际应用能力。
中职机械制图教案：第1章制图基本知识02
字体图线[教学目标与要求]一、知识与技能1、了解国家标准关于长仿宋体字、拉丁字母、阿拉伯数字等的规格与写法；2、通过学习与练习，能正确地书写图样上的文字和数字，并做到：字体工整、笔画清楚、间隔均匀、排列整齐。
3、了解国家标准关于图线的型式及应用，通过学习与练习，掌握常用图线的型式、主要用途及画法。
二、学习方法和素质养成引导学生提高阅读理解能力和自主学习以及严守标准的自觉性。
[教学重点]各种图线的型式、主要用途及画法。
[教学难点]数字书写；图线的应用与画法。
[分析学生]该部分内容作为制图标准，涉及较多规定，学生在理解上没有太大难度，但需花较多时间来识记和练习。
重复性的练习，易产生厌烦情绪，导致练习马虎。
教师在讲解要领时要告诫学生，字体书写和图线绘制要讲究方法，同时要坚持耐心细致，随课程的进展和练习增加，逐步提高相应技能。
[教学设计思路]反馈答疑，结合演示精讲，启发点拨，鼓励学生质疑、讨论，练习巩固、归纳提升。
[教学资源]机械制图网络课程，三角板、圆规等。
[教学安排]2学时（90分钟）时间分配：[教学过程]一、复习回顾（5～10分钟）1、作业讲评导入新课2、预习检测：5号字体高度是多少？机械图样中的线型共有几种？二、导入新课简述字体图线的应用，展示并让学生确认本节课教学目标和要求。
三、新课教学(70～80分钟)简述本节内容、作用和重要性，导出本节课教学目标和要求。
(一) 字体教师介绍字体基本要求，以长仿宋体字、拉丁字母、阿拉伯数字为主进行讲解与示范。
教师介绍与示范后，让学生参照教材示例在白纸或练习本上进行长仿宋体字、拉丁字母、阿拉伯数字等书写练习；并叫两个学生上黑板书写，再由教师讲评，点拨。
(二) 图线结合学生预习情况，教师重点介绍图线的型式、应用和画法。
交叉演示网络课程中以下内容：①机械制图常用线型及应用演示；②图线应用示例；③画线时注意事项；④画线注意事项示例。
教学过程中，教师针对重要内容，可向学生设问，启发学生思维。
中专机械制图的教学设计与实践
中专机械制图的教学设计与实践一、教学目标1. 知识与技能目标通过本课程的学习，学生能够掌握基本的机械制图知识，包括图纸种类、常用符号、标注规范等，能够熟练运用CAD软件进行机械零件的绘制和编辑。
2. 过程与方法目标学生具备独立制图和解决技术问题的能力，能够在实际工程中应用所学知识。
3. 情感态度价值观目标培养学生对机械制图工作的兴趣，激发学生的创造力和实践能力，增强学生的团队协作意识。
二、教学内容与教学方法1. 教学内容（1）机械制图基础知识主要包括机械制图的种类、常用符号、标注规范等内容。
（2）CAD软件操作介绍CAD软件的基本操作方法，包括绘图、编辑、标注、尺寸标注、图纸布局等内容。
（3）实际案例分析通过实际案例的分析，让学生了解机械制图在实际工程中的应用。
2. 教学方法（1）讲授法通过教师的讲解、案例分析等方式传授机械制图的基础知识和CAD软件的操作方法。
（2）示范法教师进行实际绘图操作的示范，让学生直观地了解CAD软件的操作流程和技术要点。
（3）实践法组织学生进行实际的绘图练习和案例分析，提高学生的实际操作能力和综合分析能力。
三、教学过程1. 教学引入通过展示一些精美的机械零件图纸，引导学生对机械制图的学习和实践产生兴趣，并强调机械制图在工程设计中的重要性和实际应用。
2. 知识讲授分阶段讲解机械制图基础知识和CAD软件操作方法，注重理论与实践相结合，注重实际案例的引入和分析，让学生能够更好地理解和掌握知识。
4. 案例分析选取一些实际工程中常见的机械零件进行案例分析，让学生在实际案例中掌握机械制图的应用方法和技巧，培养学生的综合分析能力和解决问题的能力。
5. 总结反思对本节课程的学习进行总结，让学生自我反思自己在学习中的收获和不足，并展望下一步的学习和实践方向。
四、教学评价1. 学生自评要求学生进行机械零件图纸的绘制作业，并要求学生对作业进行自我评价，包括图纸的准确性、完整性和表达能力等方面。
中职教学精品教案机械制图教案——第3章 立体的投影
第3章立体的投影一、本章重点：1.平面立体和曲面立体投影的画法，及立体表面点的投影。
2.立体与平面相交其交线的画法，既求截交线。
3.两回转体轴线垂直相交其交线的画法。
4.立体的尺寸标注。
二、本章难点：1.圆球和圆环的投影及表面上点的投影。
2.圆锥、圆球被平面截切后，截交线的画法。
3.求作相贯线。
三、本章要求：通过本章的学习，要掌握基本体的三面投影画法，基本体表面点的投影，能够分析和绘制常见的截交线和两回转体轴线相交时的相贯线，掌握立体的尺寸标注的方法。
四、本章内容：§3-1 平面立体的投影一、棱柱棱柱体由若干个棱面及顶面和底面组成，它的棱线相互平行。
顶面和底面为正多边形的直棱柱，称为正棱柱。
常见的棱柱有三棱柱、四棱柱、六棱柱等。
1．棱柱的三视图2．棱柱表面上的点二、棱锥棱锥的底面为多边形,各侧面为若干具有公共顶点的三角形。
从棱锥顶点到底面的距离叫做锥高。
当棱锥底面为正多边形，各侧面是全等的等腰三角形时，称为正棱锥。
常见的棱锥有三棱锥、四棱锥、六棱锥。
1. 棱锥的三视图2．棱锥表面上的点§3-2 曲面立体的投影曲面立体的表面是由一母线绕定轴旋转而成的，故称曲面立体，也称为回转体。
常见的回转体有圆柱、圆锥、圆球和圆环等。
一、圆柱1．圆柱面的形成圆柱面可看作一条直线AB围绕与它平行的轴线OO回转而成。
OO称为回转轴，直线AB称为母线，母线转至任一位置时称为素线。
这种由一条母线绕轴回转而形成的表面称为回转面，由回转面构成的立体称为回转体。
2．圆柱的三视图3．圆柱表面上的点二、圆锥1．圆锥面的形成圆锥面可看作由一条直母线围绕和它相交的轴线回转而成。
2．圆锥的三视图3．圆锥表面上的点三、圆球1．圆球面的形成圆球面可看作一圆（母线），围绕它的直径回转而成。
2．圆球的三视图3．圆球表面上的点四、圆环1．圆环的形成圆环面可看作由一圆母线，绕一与圆平面共面但不通过圆心的轴线回转而成。
图中的回转轴是铅垂线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本讲：几何尺寸标注1.知识要点（1）几何作图（2）平而图形的尺寸标注教学设计教材上的内容比较庞杂，教学过程中要抓住重点，基本概念和原理是本讲的重点，要结合实例介绍几何作图和尺寸标注。
尺寸标注：先讲尺寸标注的基本要求，再讲具体的一些规定，不要而面具到，要教会同学查书和手册, 不要死记硬背。
平而图形的尺寸标注：采用启发式教学，先给出如下图所示的平而，让同学自己抄画，考虑从何处着手，画图步骤是什么？然后再给出已知线段、中间线段、连接线段等概念。
再分析尺寸的分类和基准的概念。
多举一些和作业相近的实例。
徙手绘制草图：分组演示草图的绘制方法和技术，注意铅笔的修理和仪器图的区别。
利用视频动画演示一个图形的画图过程。
3^课前准备教师要绘制一张平而图形的草图作为范例。
4^教学内容⑴尺寸标注^11 1 6675.2^ 1996 )0尺寸标注的基本规则（图1-8〉机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确性无关；图样中的尺寸凡以毫米为单位时，不需标注其计量单位的代号或名称，否则需标注其计量单位的代号或名称；图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另附说明；机件的每一尺寸，在图样上一般只标注一次，并应标注在反映该结构最清晰的图形上。
此外，为了使标注的尺寸清晰易读，标注尺寸时可按下列尺寸绘制：尺寸线到轮廓线、尺寸线和尺寸线之间的距离取6隱〜10隱1，尺寸线超出尺寸界限2隱〜3麵，尺寸数字一般为3.5号字，箭头长5咖，箭头尾部宽1隱。
图1-8尺寸标注的基本规则2^尺寸数字的注写方法线性尺寸数字通常写在尺寸线的上方或中断处，尺寸数字应按图1-9所示的方向注写，并尽可能避免在图示30。
范围内标注尺寸，当无法避免时应引出标注。
对于非水平方向上的尺寸，其数字方向也可水平地注写在尺寸线的中断处。
另外尺寸数字不允许被任何图线所通过，否则，需要将图线断开。
要标注1-11)0图1-9线性尺寸数字的方向 角度的数字一律写成水平方向，一般注写在尺寸线的中断处，也可写在尺寸线的上方，或引出标注（图 1-10)0图1-10角度的数字注写方法3〉尺寸标注中的符号圆心角大于180。
时，要标注圆的直径，且尺寸数字前加圆心角小于等于180。
时， 圆的半径，且尺寸数字前加“0”；标注球面直径或半径尺寸时，应在符号小或0前再加符号“3”（图图1-11直径和半径符号斜度和锥度可按图1-12所示的方法标注。
斜度和锥度符号的方向应与斜度和锥度的方向一致。
斜度41/1图1-12锥度和斜度的标注在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上标注其数量和尺寸，均匀分布在圆上的孔可在尺寸数字后加注“印31表示均匀分布（图1-13 X8X010(二）平而图形的绘制和尺寸标注图1-14为挂轮架平面图形的绘制和尺寸标注0平面图形的线段分析组成挂轮架平而图形的线段有的可以直接画出，如4)112、4)62等，这样的线段叫已知线段；有的线段的二个端点中只有一个端点可直接确定，而另一个端点由线段与其他线段的关系来确定，如圆弧？134、和即4相接的圆弧0142〔图中卩142未注出〉等，这样的线段叫中间线段；有的线段二个端点都不能直接画出，要根据和线段相接的两端线段的关系来确定，如卩20、卩40的圆弧，两圆弧的公切线等，这样的线段叫连接线段。
挂轮架的线段分析如图卜15所示。
2〉平而图形的尺寸分析挂轮架平面图形中的尺寸4112、由62等是确定图形几何元素形状大小的尺寸，叫定形尺寸；而…08、108、30。
等是确定圆心位置的，叫定位尺寸；4)112的圆心和垂直中心线是108和30。
等尺寸的起始位置，叫尺寸基准。
挂轮架的尺寸分析如图卜16所示。
标注尺寸可先注定形尺寸，再注定位尺寸。
3〉平面图形的画图步骤平而图形的画图步骤一般是先画定位轴线，再画已知线段，接着画中间线段，最后画连接线段，画连接线段时要精确求出线段的端点和半径。
挂轮架的画图步骤如图1-17所示。
(^)中间线段图1-15挂轮架线段分析(^)已知线段⑷连接线段图1-16挂轮架尺寸分析⑷0定位轴线㈦8已知线段⑷画中间线段⑶緬连接线段图1-17挂轮架画图步骤教学大纲第八章组合体学时1^组合体的形成方式及形体分析42丨组合体画法43#组合体尺寸标注4第一讲组合体的画图1.知识要点组合体的组合方式(之）形体分析法线而分析法1教学设计在讲解组合体的画图方法时，要紧紧抓住两个顺序（①组合体的各基本几何体的画图顺序。
一般按组合体的生成过程先画基础形体，再画局部细节；②同一个形体三个视图的画图顺序。
一般先画形状特征最明显的那个视图，或有积聚性的视图X可先给出模型或实体仿真模型，引导同学作形体分析，然后按形体分析的过程绘制三视图。
这个过程要反复进行几次，可停下来让同学画一个模型的三视图，教师观察同学的画图方法，对不正确的方法给予纠正，直到同学掌握正确的观察方法和画图方法为止。
线而分析法是形体分析的补充。
3^课前准备上课之前要准备好模型，模型要能够充分体现形体分析法的特点。
4丨教学内容组合体的组成方式（形体分析法〉疊加如图5-1所示切割如图5-2所示图5-2切割图5-3相切图5-4为常见的画图错误，主视图上的错误原因是因为没有认识到立体是一个实体，即由各种材料制造成的立体，板和柱而的结合部分柱面已经消失，所以不存在转向轮廓线。
左视图上的错误原因是没有考虑宽相等，不作形体分析。
图5-7曲面立体的线面分析5^作业习题集：按模型或立体图绘制三视图。
第二讲组合体的看图方法1.知识要点形体分析法(之）基础形体法线而分析法(劝立体图法1教学设计看图是画图的逆，画图是由物到图，看图是由图想象物，二者是互相联系的两个过程，看图能力可通过多画图来提高，同时也应当总结看图的基本规律，空间想象能力的培养和提高是一个逐渐的过程。
在教学中要由浅入深，先给出形体组合特点明显的模型的三视图，让同学想象物体的形状，理解形体分析法的实质；再给出较复杂的物体的三视图，教会同学忽略细节，抓住组成物体的基础形体，称为基础形体法；线面分析法一般和形体分析法一起使用，但教学中可列举一些典型例子，讲解线而分析法在处理模型细节上的应用。
教学内容形体分析法形体分析法的实质是：分部分想形状，合起来想整体，由整体到局部，由局部到整体。
基础形体法[例11如图5-9中，已知主视图和俯视图，想象出物体的形状，并补画出左视图图5-8形体分析法看图图5-10想象细节I 图5-11基础形体法⑶图5-12想象细节线面分析法利用只純动画演示线而分析法的原理。
（图5-13〉图5-13线而分析法“）利用立体图帮助看图利用办动画演示线面分析法的原理。
（图5-14〉图5-14利用立体图帮助看图作业习题集上的作业，布置作业时要明确采用的看图方法。
第三讲组合体的尺寸标注1.知识要点基本几何体的尺寸标注〔2〕尺寸标注的基本要求尺寸分类和尺寸基准具有截交线和相贯线的组合体的尺寸标注0 常见结构的尺寸标注(^) 尺寸标注综合举例1.教学设计尺寸标注知识点多，乱，教材中讲的简单，但作业较复杂，所以本讲在教材的基础上作了补充。
在教学中结合实例介绍概念和标注方法，从简单到复杂使同学逐步掌握尺寸标注的方法。
介绍组合体的尺寸标注要和生产实际相结合，要从加工、测量等方面介绍为什么要标注这个尺寸，而不标注那个尺寸。
虽然同学没有生产知识，但还是可以理解的。
教学内容基本几何体的尺寸标注常见的基本平面立体的尺寸标注如图5-15所示。
常见的基本回转体的尺寸标注如图5-16所示。
1:1」⑵图5-15基本平而立体的尺寸标注图5-16基本曲面立体的尺寸标注尺寸标注的基本要求完整、清晰、合理的要求。
(汉)正确71^4^ 20#3511111丨2^301323丨5丨』0讓丨不奸2501513化）不好图5-8尺寸标注要清晰州於30 ^4535尺寸分类和尺寸基准''-0^0图5-19寸的集中标注023尺寸分类按尺寸所起的作用，可将尺寸分为三类：定形尺寸、定位尺寸和总体尺寸。
定形尺寸是确 定形体形状的尺寸，定位尺寸是确定形体位置的尺寸，总体尺寸确定物体的总长、总宽、总高。
标注 尺寸时，一般按“先定形尺寸，后定位尺寸，最后总体尺寸”的顺序标注。
尺寸基准标注定位尺寸的起点称为尺寸基准。
在组合体长、宽、高三个方向上至少各有一个基准， 标注定位尺寸时，首先要考虑基准问题，通常以对称平而、回转曲而的轴线或物体上较大的底面、端 面等为尺寸基准，同一方向上的定位尺寸基准尽量统一，这一原则称为“基准统一原则”，如图5-21 所示。
“） 切割体和相贯体的尺寸标注阁5-21尺寸基准1 卜11 X 4 |1 ；11 ！ ！ 11 1 1 44 9I I65图5-23截交线尺寸标注中的常见错误瓜图5-24相贯线的尺寸标注4^作业习题集中的尺寸标注练习第四讲综合举例[例11测绘滑动轴承座。
如图5-25所示，画出轴承座的三视图，并标注尺寸。
图5-25滑动轴承座1例2丨如图图5-26所示，已知物体的主视图和左视图，想象出物体的形状，并补画出俯视图第九章机件表达方法学时教学大纲 1 ^基本视图，局部视图，斜视图442，剖视图基本概念、画法、标注、常用剖视的规定画法和简化画法及局部放大3 ^剖而的基本概念，移出剖面，重合剖面4斗.视图，剖而图尺寸标法第一讲基本视图1.知识点六个基本视图(之）局部视图斜视图1教学设计首先用动画演示六个基本视图的形成，然后介绍六个基本视图的配置，再结合实物模型讲解如何用恰当的视图表示物体的形状。
局部视图和和斜视图采用模型和虚拟现实讲解，强调概念、画法、标记。
3，课前准备准备模型、熟悉课件。
4，教学内容〔0 六个基本视图图7-1六个基本10 办—丁—图7-2六个基本视图的配置【例】阀体的表达方法(之）局部视图图7-3阀体图7-4局部视图斜视图图7-5斜视图图7-6斜视图的画法和标记第二讲剖视图（一）^知识要点剖视图的概念(之）剖视图的标记剖视图的画法丨教学设计利用只如也动画讲解剖视图的概念,对剖视图的标记要逐条讲解省略的规则，要让同学记好笔记, 对阶梯孔、肋板的剖视图画法是该章的难点，要利用仿真模型把道理讲清，还要让同学在课堂上做适当的练习。
^课前准备若教研室有适当的模型要用模型讲解阶梯孔和肋板的画法，也可以用模型和仿真模型讲解，课前要熟悉教研室的模型和课件。
^教学内容^!)剖视图的概念⑵剖视图的标记图7-8剖视图的标记剖视图的画法阶梯孔的剖视图画法[例1丨图7丨9所示的机件，研究阶梯孔的剖视图画法。
【分析】内孔为阶梯孔时，在剖视图上，阶梯孔台阶而的投影是连续的，初学制图的同学，经常把阶梯孔处画成断开的，这是一个非常容易犯的错误，希望引起足够的重视。
