流体输送设备的控制
流体输送设备的控制引言流体输送设备在工业生产中起到了至关重要的作用。
控制流体输送设备的运行状态和流量是确保工艺流程正常运行的关键之一。
本文将介绍流体输送设备的控制方法和技术。
控制目标流体输送设备的控制目标包括： - 维持流体输送设备的稳定运行状态； - 控制流体输送设备的流量和压力； - 调节流体输送设备的启停和速度。
控制方法1. 开关控制开关控制是最基本的一种流体输送设备控制方法。
通过控制设备的启停，可以实现对流体输送设备的控制。
开关控制的优点是简单易实现，成本低廉。
然而，开关控制不能对流体输送设备的流量和压力进行精确控制，只能实现设备的基本启停。
2. 调速控制调速控制是流体输送设备的常见控制方法。
通过控制设备的转速，可以调节流体输送设备的流量。
调速控制可以实现对流体输送设备的精准控制，能够满足不同工艺流程对流量的要求。
常见的调速控制方法包括变频调速和电阻调速。
3. 压力控制压力控制是控制流体输送设备的另一种重要方法。
通过控制设备的压力，可以调节流体输送设备的流量。
压力控制可以实现对流体输送设备的精准控制，能够满足不同工艺流程对压力的要求。
常见的压力控制方法包括调节泵的出口压力、调节调压阀的开启度等。
4. 自动控制自动控制是现代流体输送设备的常见控制方式。
通过采用传感器和执行器，可以实现对流体输送设备的自动化控制。
自动控制可以根据设定的参数和条件，自动调节设备的运行状态和参数。
常见的自动控制方法包括PID控制、模糊控制、神经网络控制等。
控制系统流体输送设备的控制系统通常包括传感器、执行器、控制器和人机界面。
传感器用于采集设备的工作状态和参数，例如流量、压力、温度等；执行器用于控制设备的启停、转速、压力等；控制器用于对传感器和执行器进行数据处理和控制算法；人机界面用于操作和监控整个控制系统。
常见的控制系统架构包括单回路控制、双回路控制和分布式控制。
单回路控制适用于简单的流体输送设备控制，只需要一个控制回路即可；双回路控制适用于复杂的流体输送设备控制，通过两个控制回路实现对设备的精确控制；分布式控制适用于大型流体输送设备控制，通过多个控制节点实现对设备的协同控制。
流体输送设备的控制培训课程
流体输送设备的控制培训课程课程简介本控制培训课程旨在帮助学员了解流体输送设备的基本原理、控制方法和常见故障排除技巧。
通过本课程的学习，学员将能够熟悉流体输送设备的工作原理，掌握流体输送设备的控制技术，提升在实际工作中的应用能力和技术水平。
课程大纲第一章：流体输送设备概述• 1.1 流体输送设备的定义和分类• 1.2 流体输送设备的应用领域• 1.3 流体输送设备的基本原理第二章：流体输送设备的控制技术• 2.1 控制系统的基本组成• 2.2 流体输送设备的控制方法• 2.3 流体输送设备的控制器及其功能• 2.4 流体输送设备的控制策略第三章：流体输送设备的常见故障排除• 3.1 故障诊断的基本原理• 3.2 常见故障的排查方法• 3.3 故障排除的注意事项课程详情第一章：流体输送设备概述本章将介绍流体输送设备的定义、分类、应用领域和基本原理。
学员将了解不同种类的流体输送设备以及其工作原理。
同时，学员还将学习流体输送设备在工业生产中的应用场景。
第二章：流体输送设备的控制技术本章将深入讲解流体输送设备的控制技术。
学员将学习控制系统的基本组成，并了解流体输送设备的控制方法，包括调速控制、流量控制等。
此外，课程还将介绍流体输送设备的控制器及其功能，以及常用的控制策略。
第三章：流体输送设备的常见故障排除本章将着重介绍流体输送设备的常见故障排除方法。
学员将学习故障诊断的基本原理和常用的排查方法。
此外，课程还会提醒学员在故障排除过程中需要注意的事项，以避免进一步损害设备或造成安全事故。
培训方式本课程采用在线视频教学的方式进行培训。
学员可以根据自己的时间安排自主学习。
课程视频将提供实际案例分析和操作演示，帮助学员更好地理解和掌握相关知识和技能。
培训目标通过本课程的学习，学员将能够达到以下目标： 1. 掌握流体输送设备的基本原理和工作方式。
2. 理解流体输送设备的控制技术，包括调速控制和流量控制等。
3. 熟悉流体输送设备的控制器和常用的控制策略。

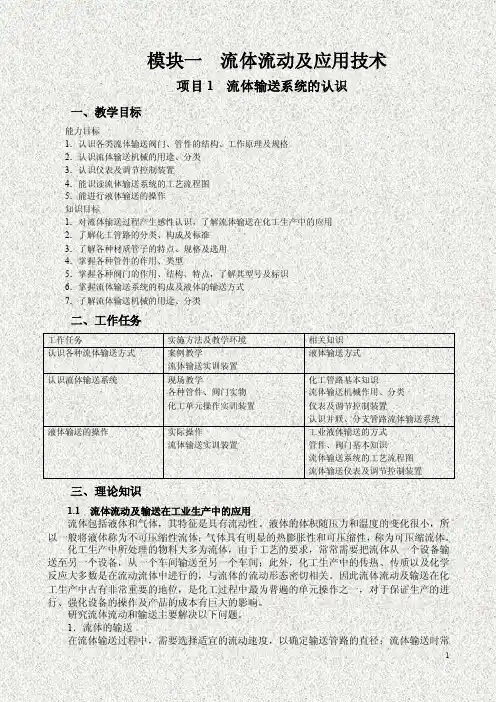

流体输送与传热技术-[一]项目1电子教材
