话说磨机、破碎机、耐磨衬板衬板(一)连续式球磨机是Konow和Davidson1891年向德国申请并获得专利的产品,专利号为No.62871,标题为《中心喂料切向卸料球磨》。
专利中描述磨机内填充卵石球和少量金属球,筒体采用陶瓷和铸铁衬板防护,这便是最早的现代球磨机衬板。
上世纪初,最大的磨机为φ1.2×6m,粉磨立窑熟料产量为3 t/h,而当时光流逝到1990年,比利时的Gaurain-Ramecriox水泥工厂投运时使用的是由8.7MW环形马达驱动的φ5.8×16.0m球磨机,该磨与一台装机功率为2.4MW的φ2.0×1.0m辊压机联用。
粉磨旋窑熟料,水泥比表面积为380m2/kg时,磨机最大产量为360t/h。
可以看出伴随着水泥工业的高速发展,磨机直径规格越来越大,球磨机衬板也随之发生了重大的变化。
衬板材质由早期的高锰钢、镍硬铸铁、普通白口铸铁等发展到今日几大系列上百个品种的以合金钢为主,高、低铬铸铁、奥贝球铁及其它材料并举的一个百花齐放的局面。
衬板结构也由过去单纯的防护内衬发展成为一种技术性和理论性都很强的“装置”。
先进结构设计衬板可以有效的提高磨机产量,降低电耗,增加水泥比表面积,减少噪音。
它的形状也早已不是简单的板状,栏主于1984年协助天津水泥设计院吴绵旗、王绍兴两位老师设计的角螺旋、圆角方形衬板,1986年与合肥水泥研究院鲁幼勤工程师共同发明的沟槽衬板,特别是近年来在高细筛分磨中大量应用的挡料圈、环等早已偏离了防护这一初始概念,其形式之多、形状之繁,枚不胜举。
那么在生产实践中,具体选用何种材质,何种结构的衬板,则要应时应地根据具体的工况条件合理的选配。
耐磨材料行业有句行话:没有一杆包打天下的枪。
而水泥粉磨作业更是很难找出两台运营结果参数如2台同型号机床这么相近的两台磨机,甚至一个车间里两台同型号,一条配料线(不是10条)下来的磨机,其产量、电耗、比表面积都不尽完全相同。
如何选择球磨机衬板及分类(严选内容)

如何选择球磨机衬板及分类一、衬板的作用1、保护球磨机筒内壁和端盖不被研磨体磨损2、调整研磨体运动状态,使研磨体在磨机运转过程中获得的能量得到合理利用。
如在一仓装阶梯衬板或压条衬板时可使大研磨体的提升高度增大,使研磨体以较大的动能击碎物料,在细磨仓装波纹衬板或平衬板,可使研磨体的研磨作用增强。
3、在一定程度上增强筒体的刚度。
4、分级衬板可使仓内钢球按球径大小沿磨机轴向作正向分级,从而使各直径钢球在粉磨过程中充分发挥作用。
球磨机衬板最常见的磨损现象是形成槽沟形。
为了避免这种情况,对球磨机衬板的表面形状作了各种改进,使研磨体从分布的各种滑槽之一中落下来。
二、衬板的分类1、按照安装部位,可分为头端盖衬板、筒体衬板和磨门衬板。
2、按照材质可分为金属衬板、橡胶衬板、铸石衬板等(水泥工业一般使用金属衬板)。
3、按照工作表面形状可分为平衬板、波纹衬板、凸棱衬板、压条衬板、阶梯衬板、半球形衬板、锥形衬板、双曲面衬板、角螺旋衬板、沟槽衬板等。
4、按照联接方式,可分为螺栓衬板和无螺栓衬板。
5、按照功能可分为普通衬板和分级衬板。
要使研磨体保持正确的运动轨道,实际上不可能通过改变磨机转速来解决这个问题,而适当地选定磨机衬板的表面形状是解决研磨体的运动轨迹的惟一办法。
根据工作表面的形状,可分为平衬板,压条衬板、凸棱衬板、波形衬板、阶梯衬板、半球形衬板、小波纹衬板(无螺栓衬板)和端盖衬板。
(a)平衬板。
(b)压条衬板。
(c)凸棱衬板。
(d)波形衬板。
(e)阶梯衬板。
(f)半球形衬板。
(g)小波纹衬板。
(h)端盖衬板。
(i)K型橡胶衬板。
(j)B型橡胶衬板a. 平衬板凡表面平整或铸有花纹的衬板都属平衬板,它对研磨体的作用基本上都是依赖球磨机衬板与研磨体之间的静摩擦力,对研磨体有一定的提升作用。
湿磨时它们之间的摩擦系数是0.35,干磨时是0.4。
而平衬板提升研磨体所需的摩擦系数比以上数据要大得多,因此,筒体回转时研磨体不可避免地要出现滑动,降低了研磨体的上升速度和提升高度,正因为有滑动现象,增加了研磨体的研磨作用。
球磨机衬板的作用、安装流程及安装注意事项

球磨机衬板的作用、安装流程及安装注意事项球磨机筒体的内表面一般都装有各种形状的衬板。
衬板是球磨机的主要易损件,其使用成本约为产品售价的2%-3%,衬板的性能和使用寿命是是用户都非常关心的问题。
衬板的使用性能会直接影响到球磨机的使用性能。
在球磨机日常的使用过程中,常常出现因为安装工艺不规范导致的衬板磨损,进而导致球磨机生产量出现影响。
为了避免出现不必要的生产损失,衬板安装需合格。
本文分享球磨机衬板的安装流程及注意事项。
磨机衬板的作用1、保护筒体,延长筒体使用寿命我们知道,球磨机作为大型的矿山设备,其售价较高,投资成本高、维修不方便,而衬板的价格仅是整台球磨机售价的2%~3%左右,而且更换方便,所以球磨机衬板的第一个作用就是保护筒体,避免筒体在运转过程中受到物料和钢球的撞击而缩短使用寿命;2、增强筒体刚度,避免筒体变形由于衬板与球磨机筒体紧密相连,所以在很大程度上增强了筒体的刚度,有效避免筒体过早变形;3、对物料和钢球起到提升作用由于衬板的形状不同,包括波形、阶梯形等,当筒体进行回转运动时,借助衬板的形状和摩擦力,可以向物料和钢球传递能量,对其起到提升的作用,并赋予其一定的位能和抛落动能,使它们产生符合粉磨工艺要求的“圆弧一抛物线”运动轨迹,冲击和研磨物料。
4、对钢球起到分级作用在球磨机衬板的分类中,有一种是自动分级衬板,它可以对不同大小的钢球起到分级的作用,将直径较大的钢球集中在球磨机筒体的进料端,用来粉碎大块物料,将直径较小的钢球集中在排料端,用来粉碎较小的物料。
磨机衬板的安装流程1、球磨机橡胶衬板的安装首先是T型螺栓的安装,包括T型螺栓、海绵垫圈、密封橡胶垫圈、U 型铁碗、铁平垫等。
步骤如下:将T型螺栓装入提升条的内滑道,穿上圆形海绵垫圈、为螺栓密封件、为螺栓紧固件,待T型螺栓穿过筒体孔后,依次穿入即可。
2、球磨机橡胶衬板的进料端端盖安装球磨机进料端端盖的安装,需要先将填充条放在端盖与筒体相交处,将端衬板置于填充条之上,将穿好的T型螺栓端部提升条压在端衬板边上,再放入一块端衬板,扣上T型螺栓的螺母。
自磨机衬板的特点是什么?

自磨机衬板的特点是什么?自磨机衬板是一种常用于磨料工业中的零部件,作为磨损部件,它在磨损过程中,可以自行磨损以达到调整表面的目的,从而能够延长机器的寿命和使用效率。
那么,自磨机衬板的特点是什么呢?本文将对这个问题进行探讨。
自磨机衬板的主要材料自磨机衬板的主要材料是高强度耐磨合金钢板,通常成分包括碳钢、铬钼钢、高锰钢等。
这些材料的特点是硬度高、耐磨性好、韧性强,能够在高频磨损和冲击负荷下保持表面完整性,从而延长零部件的使用寿命。
自磨机衬板的优点自磨机衬板的优点主要有以下几个方面:1. 安装简便自磨机衬板的安装相对简单,只需将衬板按照磨损部位的要求进行剪切、折弯和焊接等处理,然后放入磨损部位即可。
整个过程不需要复杂的机械加工和组装,省时省力,提高了生产效率。
2. 自磨自调节自磨机衬板的特殊结构设计,使其能够在使用过程中自行磨损,达到自磨自调节的目的。
自行磨损的过程中,衬板表面会形成一层磨损层,这层磨损层可以增加衬板与物料之间的摩擦力,从而提高磨损效率,延长衬板的使用寿命。
3. 适应性强自磨机衬板可以根据不同的物料、不同的磨损部位进行钢板的选择和衬板的制作。
其适应性强,可以满足不同领域、不同工况下的磨损要求。
4. 维护成本低自磨机衬板具有较高的寿命和较强的防护能力,可以减少零部件的更换次数和停机维护的频率,从而降低了维护成本和生产成本。
自磨机衬板的应用领域自磨机衬板广泛应用于磨料工业中,包括水泥、矿山、冶金、化工、电力等行业。
其主要作用是保护设备的磨损部位,延长设备的寿命,提高设备的利用率和生产效率。
结论综上所述,自磨机衬板具有安装简便、自磨自调节、适应性强、维护成本低等特点,广泛应用于磨料工业中。
随着科技的进步和市场的需求,自磨机衬板的研究和开发有望进一步提高磨料设备的效率和运行稳定性,为工业生产注入新的活力和能量。
球磨机衬板的分类及更换注意事项

球磨机衬板的分类及更换注意事项衬板是球磨机设备中重要的零部件,不仅起着筒体免受研磨体和物料直接冲击和磨擦、保护筒体,同时也可利用不同形式的衬板来调整研磨体的运动状态,以增强研磨体对物料的粉碎作用,有助于提高球磨机的粉磨效率,增加产量,降低金属消耗。
衬板的分类球磨机衬板的形状根据不同的需求,共分为9种形状,分别是楔形、波形、平凸形、平形、阶梯形、长条形、船舵形、K形橡胶衬板和B 形橡胶衬板,我们又将这9种不同形状的衬板分别归类,分成两个大类,既平滑衬板和不平滑衬板。
平滑衬板的特点是滑动较大,具有较强的磨剥作用,更适用于细磨。
目前细磨上有不少都采用磁性衬板,磁性衬板的特点是寿命长,可达十年左右,这是因为在磨矿过程中,磁性衬板会将铁矿或铁粉吸附在衬板的表面,从而保护衬板本身,延长了寿命;磁性衬板的缺点是,性脆,只适用于细磨下使用小钢球的情况。
不平滑衬板由于有摩擦力,可以对矿物和钢球起到提升的作用,而且对钢球和矿料有较强的搅动,适用于粗磨。
粗磨上有采用长条衬板的趋势,因它制造简单,不用或少用螺钉固定,只用端盖衬板或楔形压条压紧,安装方便,而且减少矿浆沿螺钉孔漏出,同时提高筒体的强度。
衬板的材质球磨机衬板常见的材质包括高锰钢、铬钢、硬质钢、合金钢、圆角方形衬板、橡胶衬板和磁性衬板等。
衬板材料选择是否合适对球磨机的工作性能有很大的影响,不同的工作环境和粉磨物料,对材质的要求也不同。
高锰钢是我国水泥行业球磨机衬板的主要材质,新乡长城生产规模大,生产设备齐全,铸造和加工实力雄厚,采用先进的热处理工艺,严格把控每一道生产工序,生产的高锰钢衬板在耐磨性、使用寿命方面具有独特的优势。
球磨机衬板更换注意事项:1、安装衬板前应先对衬板进行检查和修整,其背面和四周应光滑平整,螺栓孔应彻底清砂和清除铸造飞边,使螺栓能顺利穿入。
其北面和四周应酌情用砂轮修整,达到安装要求。
2、安全第一,必须有效切断电源、有效管理好电源供送措施;安装过程防止伤人事故,有人监护,有安全措施与方案。
球磨机磁性衬板的应用及更换

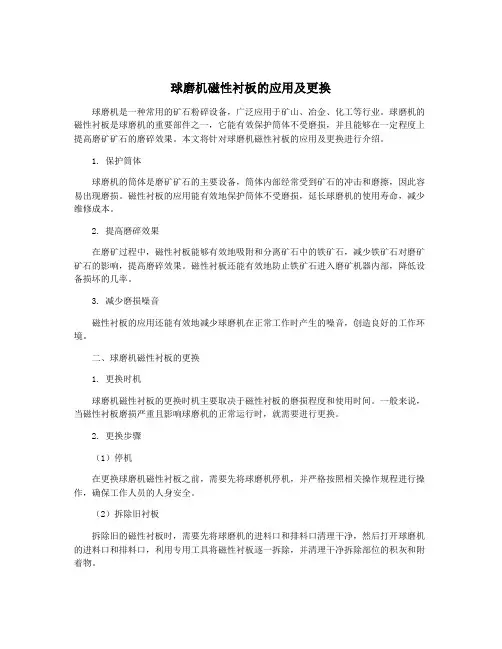

球磨机磁性衬板的应用及更换球磨机是一种常用的矿石粉碎设备,广泛应用于矿山、冶金、化工等行业。
球磨机的磁性衬板是球磨机的重要部件之一,它能有效保护筒体不受磨损,并且能够在一定程度上提高磨矿矿石的磨碎效果。
本文将针对球磨机磁性衬板的应用及更换进行介绍。
1. 保护筒体球磨机的筒体是磨矿矿石的主要设备,筒体内部经常受到矿石的冲击和磨擦,因此容易出现磨损。
磁性衬板的应用能有效地保护筒体不受磨损,延长球磨机的使用寿命,减少维修成本。
2. 提高磨碎效果在磨矿过程中,磁性衬板能够有效地吸附和分离矿石中的铁矿石,减少铁矿石对磨矿矿石的影响,提高磨碎效果。
磁性衬板还能有效地防止铁矿石进入磨矿机器内部,降低设备损坏的几率。
3. 减少磨损噪音磁性衬板的应用还能有效地减少球磨机在正常工作时产生的噪音,创造良好的工作环境。
二、球磨机磁性衬板的更换1. 更换时机球磨机磁性衬板的更换时机主要取决于磁性衬板的磨损程度和使用时间。
一般来说,当磁性衬板磨损严重且影响球磨机的正常运行时,就需要进行更换。
2. 更换步骤(1)停机在更换球磨机磁性衬板之前,需要先将球磨机停机,并严格按照相关操作规程进行操作,确保工作人员的人身安全。
(2)拆除旧衬板拆除旧的磁性衬板时,需要先将球磨机的进料口和排料口清理干净,然后打开球磨机的进料口和排料口,利用专用工具将磁性衬板逐一拆除,并清理干净拆除部位的积灰和附着物。
(3)安装新衬板在安装新的磁性衬板之前,需要先对球磨机的内部进行彻底清洁,确保不留有积灰和杂物。
然后按照工艺要求和技术标准,逐一安装新的磁性衬板,使用专用工具进行固定,确保安装牢固。
(4)试车运行更换完磁性衬板后,需要进行试车运行,检查磁性衬板安装是否牢固,以及球磨机的各项运行指标是否正常。
如果发现异常情况,及时进行调整和处理。
3. 更换注意事项(1)更换磁性衬板时,必须要选择符合要求的原厂配件,确保质量可靠,避免使用劣质配件导致设备损坏。
(3)更换磁性衬板后,需要对球磨机进行全面检查和维护,保证设备在更换后的正常运行。
球磨机磁性衬板的应用及更换

球磨机磁性衬板的应用及更换球磨机磁性衬板是球磨机中的一种重要配件,它能够有效地保护球磨机的内壁,并在磨矿过程中起到降噪、减震的作用。
球磨机磁性衬板还具有防磨损、抗冲击等特点,广泛应用于矿山、冶金、建材等行业。
随着球磨机长期使用,磁性衬板也会出现磨损和老化,需要及时更换。
本文将对球磨机磁性衬板的应用及更换进行详细介绍。
1. 保护内壁:球磨机是一种重要的矿石磨矿设备,通过转动的钢球将矿石进行研磨,因此磨矿过程中会对球磨机的内壁造成较大的磨损。
磁性衬板能够起到保护内壁的作用,延长球磨机的使用寿命。
2. 降噪减震:球磨机在运行时会发出较大的噪音,给生产和工作环境带来不便。
而磁性衬板能够有效地降低噪音,减少振动,提高生产环境的舒适度。
3. 防磨损抗冲击:磁性衬板具有很高的硬度和耐磨性,能够抵抗矿石颗粒的冲击和磨损,延长球磨机的使用周期。
4. 提高生产效率:磁性衬板的应用能够降低维护成本,延长设备的使用寿命,减少停机时间,从而提高生产效率。
二、球磨机磁性衬板的更换1. 如何判断磁性衬板是否需要更换球磨机磁性衬板的更换需要根据具体情况而定,通常情况下,需要考虑以下几个方面来判断是否需要更换。
(1)磁性衬板外观:如果磁性衬板表面出现了明显的磨损或者变形,就需要考虑更换。
(2)使用寿命:根据磁性衬板的使用寿命来判断是否需要更换,通常磁性衬板的使用寿命为6个月至1年。
(3)磨矿效果:如果磨矿效果明显下降,或者出现矿石堵塞、产量下降等情况,可能是磁性衬板老化需要更换。
2. 磁性衬板更换的具体步骤(1)停机检修:首先需要停机检修,确保球磨机处于安全状态。
然后停机检查球磨机的磁性衬板是否需要更换。
(2)卸除旧衬板:在确认需要更换磁性衬板后,先将球磨机内的球和矿石清理干净,然后打开球磨机的进料口,将旧的磁性衬板卸除。
(3)清洁表面:将球磨机内壁清洁干净,确保新的磁性衬板能够牢固地粘贴在内壁上。
(4)安装新衬板:将新的磁性衬板安装到球磨机内壁,确保安装牢固,防止出现松动或者脱落的情况。
球磨机筒体衬板介绍

球磨机筒体衬板介绍衬板奏响球磨机进步曲,衬板是用来保护球磨机筒体,使筒体免受研肝体和物料直接冲击和磨擦,同时也可利用不同形式的衬板来调整研球磨机磨体的运动状态,以增强研翻体对物料的粉碎作川,有助十提高麟机的粉磨效率,增加产量,降低金属消耗。
由于衬板长期处十严酷的_L况条件卜,维修址和更换员相当人,不仅需要人力、物力、财力.而日.直接影响产产率。
球磨机的衬板人多数是用金属材料制造的,也有少量用非金属材料制造。
筒体衬板除保护筒体外,还对球磨机研磨体(J运动规律有彰响,为适应各种不同I几作状态(粉碎或细腆)的要求,衬板的形状的材丰」也不同。
据统计,我国每年消耗的金属耐肺材料约300万11屯心卜,其中仅冶金矿.消耗的球磨机衬板就达10力吨左右。
目前我国各类矿山麟机等选矿山用麟机等选孙’一设备中的衬板等易损件·般都采用ZGMr、13高锰钢材质。
这类球磨机易损件在使用时要承受一定的冲击和磨料磨损,因此其材质应生L良好的抗翻性能和一定的冲击韧性。
各类球磨机球脚机衬板年耗最不少于25),-吨.是腆丫介质(水泥业称研脐休,以卜简称跳介)年耗最的25%,在处理!l屯物料成本卜所占比例仅次于磨介,实属大宗消耗件.衬板与靡介相比,衬板更多体现在影响磨机作业率所造成的经济损失是这种备件本身价仇的几倍、十儿倍。
影响球磨机衬板耗量的技术因素多达十几种,甚至更多,基本搞消的不过儿种。
纵观我「l礴冶金矿选厂湿磨粗磨机儿乎是100%的采川金属衬板,其中以高锰钢衬板为主。
竹通高锰钢(Ll{JMn13)的特点是冲,}牙硬化,提高它的使用寿命,关键在十提高它的初始硬度,目前国际流行的有效措施是实行爆炸硬化,即高锰钢件出厂前t,J其施爆,一则可检查大型高锰钢件,重要部位高锰钢件的内部缺l名,作业前剔出,以免酿成事故;二则通过对高锰钢件表面施爆(特制炸药,瞬间冲击表而),提高球磨机高锰钢件农层硬度,使其初始硬度人大提高。
冶金征湿礴细脐球脐机衬板,已经向多元化材料发展,除了球磨机金属衬板之外,橡胶衬板、聚氨酷(pvC)衬板,不同材料复水泥业与冶金矿球腆机作业情况性衬板应运而产。
球磨机衬板标准

球磨机衬板标准一、引言球磨机是一种常用的矿石破碎设备,广泛应用于矿山、冶金、建材等行业。
球磨机的衬板是球磨机内部的重要部件,它直接影响到球磨机的工作效率和使用寿命。
为了保证球磨机的正常运行和提高生产效率,制定球磨机衬板标准是非常必要的。
二、球磨机衬板的分类根据材料的不同,球磨机衬板可以分为金属衬板和橡胶衬板两大类。
2.1 金属衬板金属衬板是由高铬合金铸造而成,具有耐磨、耐冲击、耐腐蚀等优点。
金属衬板适用于对磨矿物料较为严重的场合,如金矿、铜矿等。
2.2 橡胶衬板橡胶衬板是由天然橡胶或合成橡胶制成,具有优良的抗磨性能和吸振能力。
橡胶衬板适用于对磨矿物料要求不高的场合,如石灰石、铁矿等。
三、球磨机衬板标准的制定制定球磨机衬板标准需要考虑以下几个方面的因素:3.1 材料要求针对金属衬板,标准应规定具体的金属成分和硬度要求;针对橡胶衬板,标准应规定橡胶材料的种类和物理性能要求。
3.2 结构要求标准应规定衬板的结构形式,包括衬板的厚度、孔洞形状和分布等。
3.3 安装要求标准应规定衬板的安装方法和步骤,确保衬板能够牢固地固定在球磨机内部,不会因为振动而松动。
3.4 检测要求标准应规定衬板的检测方法和标准,确保衬板的质量符合要求。
四、球磨机衬板标准的应用球磨机衬板标准在实际生产中起到了重要的作用。
4.1 提高生产效率通过制定衬板标准,可以选择合适的衬板材料和结构,提高球磨机的破碎效率,降低能耗。
4.2 延长使用寿命合格的衬板能够有效地保护球磨机的内部结构,延长球磨机的使用寿命,减少维修次数和维修成本。
4.3 降低维护成本标准化的衬板可以降低维护成本,提高维护效率,并减少因衬板更换而停机带来的生产损失。
五、结论制定球磨机衬板标准是提高球磨机工作效率和使用寿命的重要手段。
通过合理制定衬板材料、结构和安装要求,可以提高球磨机的生产效率,延长使用寿命,降低维护成本。
标准化的衬板标准在实际生产中得到了广泛应用,并取得了显著的经济效益。
球磨机衬板介绍

球磨机衬板介绍(3)衬板1. 衬板的作用衬板主要用来保护筒体,使筒体免受研磨体和物料的直接冲击和研磨;同时也可利用不同形式的衬板来调整各仓内研磨体的运动状态。
物料的粉磨过程是:第一仓物料粒度较大,要求研磨体以冲击作用为主,研磨体应呈抛落状态,所以粉磨仓内衬板对研磨体具有较高的提升能力并应具有良好的抗冲击性能;以后各仓内物料粒度依次递减,要使产品粉磨到要求的细度,研磨体应依次增强研磨作用,即研磨体需要产生滚动和滑动,也就是使研磨体呈泻落状态,因此要求衬板具有良好的耐磨性能。
由于研磨体的运动状态取决于磨机筒体的转速,而粉磨过程要求各仓内研磨体呈不同的运动状态,这与磨机筒体具有同一转速相矛盾。
解决这个矛盾的方法就是利用不同形状表面的衬板,来改变研磨体的运动状态,以适应物料粉磨过程的要求,从而提高粉磨效率,增加产量,降低金属消耗。
2. 衬板材料球磨机衬板大多数用金属材料制造,也有少量用非金属材料制造。
由于各仓内研磨体运动状态不同,为适应这种工作状态的要求,制造各仓衬板材料就不同。
在粉碎仓,研磨体以冲击作用为主,要求衬板应具有抗冲击和耐磨性能。
普遍采用高锰钢(ZGMn13)作衬板材料,它具有一定的抗冲击韧性,并且在受到一定的冲击时,它的表面产生冷作硬化,表面变得坚硬耐磨,一般硬度在HB300-350,韧性相当高,冲击值可达700Nm/cm2。
但在使用中,容易过早反凸弯曲变形,拉断固定螺栓,造成衬板脱落,使之寿命降低,一般平均寿命在5000-6000h 。
高铬铸铁硬度高,耐磨性好,在耐磨材料中居首。
高铬铸铁是一种脆性材料,但经过适当的处理,可以制作粗磨仓衬板。
一般高铬铸铁用于较小冲击工况下,如煤磨衬板和破碎机衬板(抗磨板)等,耐磨性比高锰钢提高6-8 倍,经济效益很显著。
磨机上结构复杂及薄壁大件不宜采用高铬铸铁,如隔仓篦板、磨头衬板等。
现在高铬铸铁已发展了四种牌号,为了提高韧性随之出现了高铬铸钢等材料。
目前耐磨材料还可选用低铬铸铁、42 硅锰铬钼钢、低碳硅锰耐磨合金钢、低合金高强度钢(ZG35SiMn和ZG30CrMnSiMoRe)等。
