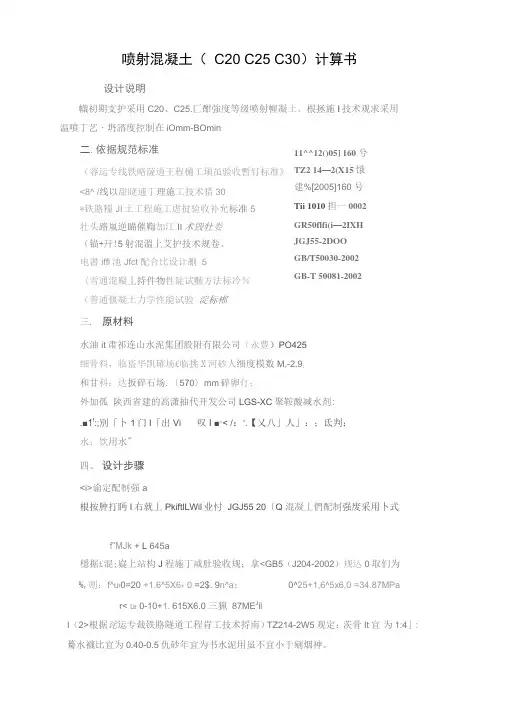

C25喷射混凝土配合比设计计算书
C25配合比计算书

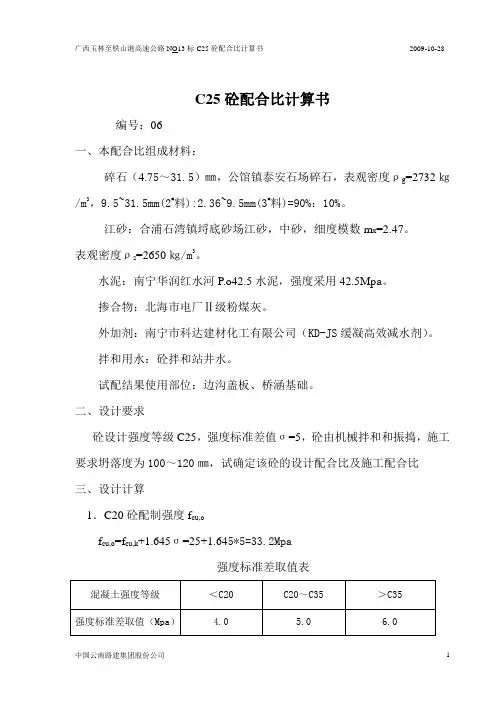

C25砼配合比计算书
一、 配制强度 (fcu,o )
根据《普通混凝土配合比设计规程》(JGJ55-2011)混凝土的配制强度采用下式确定:f cu,0≥f cu,k +1.645σ f cu,0=25+1.645×5.0=33.2(MPa ) 二、水灰比W/B
W/B= =
=0.53 取W/C=0.53
三、每立方混凝土用水量 (m w )
①根据《JGJ55-2011》第5.2.1条并结合以往施工经验,设计混凝土的坍落度选定为160㎜,则选取m w =205+(160-90)÷20×5=222.5 kg 。 ②掺高性能减水剂混凝土用水量计算
经对比试验JK-2高效减水剂的减水率为16.0% m wa =222.5×(1-16.0%)=187 kg 四、每立方米混凝土水泥用量 (m c )
m c =m w ÷w/B =187÷0.53=353(kg) 五、确定砂率βs
依据第5.4.1条,选取βs =43%。
六、确定粗集料(m g )和细集料(m s )用量:假定容重为2360 kg/m 3
根据:m c + m g + m s + m w = m cp 及βs= m s ÷(m g +m s ) ×100%
αα× f b
f cu,0+αα×αb ×f b 0.53×37.5 33.2+0.53×0.2×37.5
计算得:m g=1037 kg m s=783 kg
七、每立方米基准砼材料用量(kg)
水泥:砂:碎石:水:外加剂=353:783:1037:187:7.77
八、以基准砼配合比为基础,用等量取代法计算粉煤灰砼配合比:
C25混凝土配合比设计书
C25混凝土配合比
强度等级: C25
配比编号: PHB-20110314-2
C25混凝土配合比设计书
C25混凝土配合比设计说明
一、环境条件等级
碳化环境T1。
二、设计目的和用途
1、目的
保证混凝土强度及耐久性满足结构设计要求,工作性能满足施工工艺要求。
三、技术指标
1、强度等级:C25,配制强度:33.2 MPa;
2、坍落度要求:160 ~200mm;
3、胶凝材料用量: 359kg/m3;
4、水胶比:;0.42
5、泌水率(%):不泌水。
四、设计依据
注:要将规范(标准)要求列表明示。
六、原材料技术标准
七、混凝土配合比设计参数
一、确定试配强度(f cu,0)
根据《JGJ55-2000普通混凝土配合比设计规程》,混凝土试配强度采用下式确定:
f cu,0≥f cu,k+1.645σ
=25+1.645×5.0
=33.2(MPa)
式中:f cu,0——混凝土配制强度(MPa);
f cu,k——混凝土立方体抗压强度标准值(MPa);
σ——混凝土强度标准差(MPa)。取5.0
二、计算水比(W/C )
配合比基本参数的选择
2-1水灰比(W∕C)
a、计算水泥实际强度f ce
所采用水泥28天抗压强度实测值f ce暂时没有资料,水泥强度等级值的富余系数按常规取r c=1.13则f ce=1.13Χ42.5.5=48.025MPa
因为本单位没有混凝土回归系数统计资料,其回归系数按表查取a a =0.46 a a =0.07 W/C=(a a 。f ce )/(f cu )+a a 。0a b 。f ce )
=(0.46Х48.025)÷(33.2+0.46Х0.07Х48.025) =0.64
C25喷射溷凝土配合比设计计算书
C20喷射混凝土配合比设计计算书
一、确定试配强度(f cu,0)
根据JGJ55-2000《普通混凝土配合比设计规程》混凝土试配强度采用下式确定:
f cu,0≥f cu,k +1.645σ
所以: f cu,0=20+1.645×5
=28.2 (MPa )
式中:f cu,0——混凝土配制强度(MPa );
f cu,k ——混凝土立方体抗压强度标准值(MPa );
σ ——混凝土强度标准差(MPa )。C20以下取4.0;C20~C30取5.0
二、计算水灰比(W/C )
混凝土强度等级小于C60级时,混凝土水灰比宜按下式计算:
ce
b a cu ce a f f f
c w ⨯⨯+⨯=ααα0,/ =(0.46×42.5)/(28.2+0.46×0.07×42.5) =0.66
式中: αa 、αb ——回归系数;
f ce ——水泥28d 抗压强度实测值(MPa )。
因不符合最大水灰比的限制要求,故W/C 取0.49。
三、计算1m 3混凝土各项材料用量
1、用水量(m w )
经查表可知: m w0 = 230(kg )
2、水泥用量(m c0),速凝剂用量(m 速)可按下式计算:
水泥用量根据用水量及水灰比确定
m c0 =230÷0.49=470(kg )
m 速=470×3.0%=14.1(kg )
3、砂率(βs )
计算式中砂率应取βs =50%
4、粗骨料和细骨料用量的确定,应符合下列规定: 采用重量法应按下列公式计算:
m c0+m g0+m s0+m w0= m cp ①
%1000
00⨯+=s g s s m m m β ② 式中:m c0——每立方米混凝土的水泥用量(kg );
计算说明书C25喷射砼
混凝土配合比设计报告(砼强度等级:C25喷射砼)
XXXXX
2011年7月
砼配合比设计说明书
砼设计标号: C 25喷射混凝土
一、设计依据:
1、《普通混凝土配合比设计规程》(JGJ55—2000);
2、《公路桥涵施工技术规范》(JTJ041—2000);
3、《通用硅酸盐水泥标准》)(GB 175-2007);
4、《公路工程集料试验规程》(JTG E42-2005);
5、《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005);
6、《锚杆喷射混凝土支护技术规范》(GB 50086)
7、设计图纸。
二、设计要求:
设计强度等级为C25,坍落度设计为80~120mm。
使用部位:护壁工程
使用原材料为:
水泥:湖南省水泥有限公司牌P·C32.5;
砂:新化县琅塘镇杨木洲砂场中砂细度模数:2.69;
碎石:新化县琅塘镇宏远采石场(石板村)碎石 5~10mm连续级配;
水:饮用水
速凝剂: ***
制作与养生的方法
把用于砼配制的各原材料混合并机械搅拌均匀,性能测试结果符合规范要求后,制作试件,把试件放在震动平台上进行震动捣实,24h后拆模,再放入标准恒温恒湿养护室里进行养生。
三、配合比参数的初步确定
1、确定试配强度
根据JGJ 55-2000规程中第3.0.1
fcu,ο≥fcu,k+1.645δ
根据JTJ 041-2000规范中,附录F-4,δ取5.0MPa,
经计算得到fcu,ο≥33.2MPa
2、喷射混凝土配合比,采用经验方法选择,常用的经验配合比(水泥:砂:石)为1:(2-2.5):
(2-2.5),胶集比(水泥:砂石)为1:4-1:5,砂率一般为40%-55%。每立方米干拌料中水泥用量为350-420kg,不宜超过450kg。速凝剂掺量为水泥用量的2%-4%。
C25喷射混凝土配合比
C25 【2 】喷射砼合营比设计记载
一、材料:
1.水泥:泾阳声威水泥P.O4
2.5R
2.粗集料:东岭碎石场(5-10mm持续级配)
3.细集料:银花河河砂场(粗砂)
4.水:饮用水
5.外加剂:山西凯迪KD-4型速凝剂,掺量3%
以上材料,经实验,各项指标均相符技巧规范请求.
二.设计根据
1.交通出版社《水泥混凝土合营比设计与实验技巧》
2.GB50086-2001《锚杆喷射混凝土支护技巧规范》
3.JTGE30-2005《公路工程水泥及水泥砼实验规程》
4.GB50119-2003《砼外加剂运用技巧规范》
三.合营比设计进程
1.按锚杆喷射混凝土支护技巧规范(GB50086-2001)请求选用合营比:
水泥:水:砂:碎石:速凝剂=430:185:843 :843:12.9 =1:0.43:1.96:1.96:3.0%
2.调剂工作性,提出基准合营比
(1)盘算试拌材料用量
按选用合营比试拌10L砼拌和物,各类材料用量;
水泥:430×0.01=4.3kg
水:185×0.01=1.85kg
砂:843×0.01=8.43kg
碎石:843×0.01=8.43kg
速凝剂:12.9×0.01=0.129kg
(2)基准合营比调剂为:
水泥:水:砂:碎石:速凝剂=430:185:843 :843:12.9 =1:0.43:1.96:1.96:3.0%
3.磨练强度.肯定实验室合营比
(1)采用基准合营比拌制砼,水泥.水.砂.碎石.速凝剂用量按所定基准合营比,用水量为1.85 Kg拌制,在5min内完成翻拌.制试模.
(2)采用三种不同的合营比,别的两种合营比的水灰比,分离为基准合营比增长和削减0.02,分离为0.41,0.43,两组合营比分离为:
C25喷射配合比设计报告书

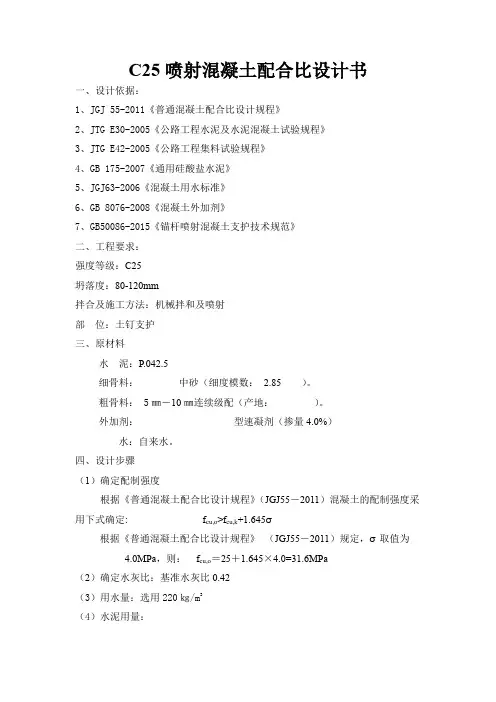

C25喷射混凝土配合比设计书
一、设计依据:
1、JGJ 55-2011《普通混凝土配合比设计规程》
2、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》
3、JTG E42-2005《公路工程集料试验规程》
4、GB 175-2007《通用硅酸盐水泥》
5、JGJ63-2006《混凝土用水标准》
6、GB 8076-2008《混凝土外加剂》
7、GB50086-2015《锚杆喷射混凝土支护技术规范》
二、工程要求:
强度等级:C25
坍落度:80-120mm
拌合及施工方法:机械拌和及喷射
部位:土钉支护
三、原材料
水泥:P.042.5
细骨料:中砂(细度模数: 2.85 )。
粗骨料: 5㎜-10㎜连续级配(产地:)。
外加剂:型速凝剂(掺量4.0%)
水:自来水。
四、设计步骤
(1)确定配制强度
根据《普通混凝土配合比设计规程》(JGJ55-2011)混凝土的配制强度采用下式确定: f cu,o>f cu,k+1.645σ
根据《普通混凝土配合比设计规程》(JGJ55-2011)规定,σ取值为
4.0MPa,则:f cu,o=25+1.645×4.0=31.6MPa
(2)确定水灰比:基准水灰比0.42
(3)用水量:选用220㎏/m3
(4)水泥用量:
m
=W/(W/C)=220/0.42=524㎏/m3
c
实际用量524㎏/m3
(5)外加剂用量:524×4.0%=21.0㎏/m3
=50% 假定密度:2300㎏/m3
(6)砂用量:砂率:β
s
m
=(2300-220-524-21.0)×0.50=768㎏/m3
s
C25混凝土配比计算书
混凝土配合比试验计算单
第 1 页共 5 页
C25混凝土配合比计算书
一、设计依据
TB 10425-94 《铁路混凝土强度检验评定标准》
TB 10415-2003《铁路桥涵工程施工质量验收标准》
JGJ 55-2011《普通混凝土配合比设计规程》
TB 10005-2010《铁路混凝土结构耐久性设计规范》
TB 10424-2010《铁路混凝土工程施工质量验收标准》
GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》
GB/T 50081-2002《普通混凝土力学性能试验方法标准》
GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》设计图纸要求
二、技术条件及参数限值
设计使用年限:100年;
设计强度等级:C25;
要求坍落度:160~200mm;
胶凝材料最大用量限值500 kg/m3;
最大水胶比限值:0.60;
耐久性指标:56d电通量<1500C;
第 2 页共 5 页
三、原材料情况
1、水泥:徐州丰都物资贸易有限公司,P·O 42.5(试验报告附后)
2、粉煤灰:中铁十五局集团物资有限公司,F类Ⅱ级(试验报告附后)
3、砂子:(试验报告附后)
4、碎石: 5~31.5mm连续级配碎石,5~10mm由石场生产;10~20mm 由石场生产;16~31.5mm由石场生产;掺配比例5~10mm 为30%;10~20mm 为50%;10~31.5mm为20%(试验报告附后)
5、外加剂:山西桑穆斯建材化工有限公司,聚羧酸高性能减水剂(试验报告附后)
6、水:混凝土拌和用水(饮用水)(试验报告附后)
C25喷射混凝土配合比设计计算书(路智)
设计说明
1、试验目的:
云南省都香高速公路守望至红山段A7合同段C25喷射混凝土配合比设计,主要使用于洞口坡面防护、喷锚支护等。
2、试验依据:
1、《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)
2、《普通混凝土配合比设计规程》(JGJ 55—2011)
3、《公路工程集料试验规程》(JTG E42-2005)
4、《普通混凝土力学性能试验方法标准》(GB/T 50081-2002)
5、《普通混凝土拌和物性能试验方法标准》(GB/T 50080-2002)
6、《公路隧道施工技术细则》(JTG/T F60-2009)
7、《公路隧道施工技术规范》(JTG F60-2009)
8、《公路桥涵施工技术规范》(JTG/T F50-2011)
试验的原材料:
1、水泥:采用华新水泥(昭通)有限公司生产的堡垒牌P.O42.5普通硅酸盐
水泥。
2、粗集料:粗集料采用昭通市鲁甸县水磨镇圣源石材场生产的5mm-10mm的
连续级配碎石;
3、细集料采用昭通市鲁甸县水磨镇圣元砂石料场生产的II类机制砂。
4、外加剂:采用北京路智恒信科技有限公司聚羧酸LZ-Y1型,掺量采用1.0%。
5、速凝剂:采用北京路智恒信科技有限公司LZ-AP2液体无碱速凝剂掺量采
用6.0%
6、水:昭通市鲁甸县都香A7标地下水。
C25喷射混凝土配合比设计计算书
1.确定混凝土配制强度(f
cu,o
)
在已知混凝土设计强度(f
cu,k
)和混凝土强度标准差(σ)时,则可由下式计算求得
混凝土的配制强度(f
cu,o
),即
f cu,o= f cu,k+1.645σ
湿喷法不加减水剂C25
C25喷射混凝土配合比设计报告
一设计混凝土试配依据
1、《普通混凝土配合比设计规程》(JGJ55-2000);
2、《现代混凝土配合比设计手册》。
二、混凝土配合比使用部位及设计要求
1.该混凝土配合比是用于喷砼支护工程,根据设计要求,该项混凝土配合比设计要求见下表:
使用部位
混凝土强度等
级(MPa)水灰比
砂率
(%)
强度保证率
(%)
备注
喷砼支护C25 0.45~0.55 45~55 95% 湿喷法三、原材料
1.水泥:P.O42.5,中联水泥厂有限公司
2.粗集料:粒径5-16mm碎石,泉水采石场
3.细集料:中砂,江西赣江
4. 水:饮用水
5. 速凝剂:江苏博特新型材料有限公司所生产的SBT®-N1液体速凝剂,掺量5%。
四、混凝土试配
1、确定基准配合比
a)砼试配强度
f cu,0≥f
cu,k
+1.645σ=25+1.645×5.0=33.2 Mpa
b)水灰比
w/c=a
a ×f
ce
/(f
cu,o
+ a
a
× a
b
× f
ce
)
=0.46×42.5×1.05/(25/0.7+1.645×5.0+0.46×0.07×42.5×1.05) =0.45
据施工经验,将基准水灰比暂定为0.44。
c)确定用水量
一般湿喷机适宜喷射混凝土的坍落度为60~180mm ,因此本次试验坍落
度设计为80±20mm,根据设计及施工规范要求,初步确定用水量为220kg/m3 d)计算水泥用量
m
c0=m
w0
/(W/C)=220÷0.44=500kg/m3
e)砂率:根据设计及施工规范要求以及原材料检验结果,初步选定砂率为50%
f)砂石用量:由已确定的用水量、水泥用量和砂率,根据重量法计算1m3混凝土中砂、石用量。
C25喷射混凝土配合比设计计算书
C25喷射混凝土配合比设计说明
一、工程名称
XX铁路(广东段)
二、结构环境
潮湿环境,无侵蚀物质影响
三、设计目的和用途
1、目的
保证混凝土强度满足结构设计要求,工作性满足施工工艺要求,确保工程质量且经济合理
2、用途
用于隧道工程中C25喷射混凝土施工
四、设计要求
1、设计强度:C25
2、坍落度要求:80-120(mm)
注:要将规范(标准)要求列表明示。
TB10204—2002规范要求
C25喷射混凝土配合比设计计算书
一、确定试配强度(f cu,0)
根据JGJ55-2000《普通混凝土配合比设计规程》混凝土试配强度采用下式确定:
f cu,0≥f cu,k +1.645σ
所以: f cu,0=25+1.645×5 =33.2 (MPa ) 式中:f cu,0——混凝土配制强度(MPa );
f cu,k ——混凝土立方体抗压强度标准值(MPa );
σ ——混凝土强度标准差(MPa )。C20以下取4.0;C20~C30取5.0 二、计算水灰比(W/C )
混凝土强度等级小于C60级时,混凝土水灰比宜按下式计算:
ce
b a cu ce
a f f f c w ⨯⨯+⨯=
ααα0
,/
=(0.46×1.1×42.5)/(33.2+0.46×0.07×1.1×42.5) =0.62
式中: αa 、αb ——回归系数;
f ce ——水泥28d 抗压强度实测值(MPa )。
因不符合最大水灰比的限制要求,故W/C 取0.44。 三、计算1m 3混凝土各项材料用量 1、用水量(m w )
经查表可知: m w0 = 220(kg )
C25混凝土配合比计算及C25喷射混凝土配合比设计说明
工程试验检测有限公司
工区项目部工地试验室
C25普通混凝土配合比设计
报告编号:A5-B-HNT-一、设计依据:
《公路桥涵施工技术规范》JTG/T F50-2011
《普通混凝土配合比设计规程》JGJ 55-2011
《通用硅酸盐水泥》GB 175-2007
《混凝土用水标准》JGJ 63-2006
二、原材料:
1. 水泥:普通硅酸盐水泥(P.O)4
2.5 建材有限公司
2. 碎石:4.75-9.5mm、9.5-19mm、19-31.5mm 砂石料场
掺配比例4.75-9.5mm:9.5-19mm:19-31.5mm=10%:60%:30%
3. 砂:机制砂中砂砂石料场4.水:普通饮用水
三、混凝土配制强度的确定:
1. f cu,0≥f cu,k+1.645σ=25+1.645×5=33.2 MPa
取水泥强度的富余系数r c=1.0
f ce=r c f ce,g=1.0×42.5=42.5 MPa
2. 混凝土水胶比:
W/ B=
a a f b
=
0.53×42.5
=0.6
0 f cu,0+
a a a
b f b
33.2+0.53×0.20×
42.5
为保证强度,水灰比降低0.05,水灰比取值0.55
3. 用水量的确定:设计该配合比坍落度为135-160mm
根据碎石最大粒径为31.5mm,查表每立方砼用水量取210 kg/m3 4. 胶凝材料用量:
m b0= m w
o
=
210
=382
kg/m3 W
/B
0.55
根据《普通混凝土配合比设计规程》(JGJ55-2011)最小水泥用量不低于280 kg/m3,该配合比水泥用量满足要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
设计说明
1、试验目的:
云南省都香高速公路守望至红山段A7合同段C25喷射混凝土配合比设计,主要使用于洞口坡面防护、喷锚支护等。
2、试验依据:
1、《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)
2、《普通混凝土配合比设计规程》(JGJ 55—2011)
3、《公路工程集料试验规程》(JTG E42-2005)
4、《普通混凝土力学性能试验方法标准》(GB/T 50081-2002)
5、《普通混凝土拌和物性能试验方法标准》(GB/T 50080-2002)
6、《公路隧道施工技术细则》(JTG/T F60-2009)
7、《公路隧道施工技术规范》(JTG F60-2009)
8、《公路桥涵施工技术规范》(JTG/T F50-2011)
试验的原材料:
1、水泥:采用华新水泥(昭通)有限公司生产的堡垒牌普通硅酸盐水泥。
2、粗集料:粗集料采用昭通市鲁甸县水磨镇圣源石材场生产的5mm-10mm
的连续级配碎石;
3、细集料采用昭通市鲁甸县水磨镇圣元砂石料场生产的II类机制砂。
4、外加剂:采用北京路智恒信科技有限公司聚羧酸LZ-Y1型,掺量采用%。
5、速凝剂:采用北京路智恒信科技有限公司LZ-AP2液体无碱速凝剂掺量采
用%
6、水:昭通市鲁甸县都香A7标地下水。
C25喷射混凝土配合比设计计算书
1.确定混凝土配制强度(f cu,o)
在已知混凝土设计强度(f cu,k)和混凝土强度标准差(σ)时,则可由下式计算求得混凝土的配制强度(f cu,o),即
f cu,o= f cu,k+σ
根据《普通混凝土配合比设计规程》(JGJ55-2011)的规定,σ=5
f cu,o= f cu,k+σ
=25+×5
=
2-2、计算混凝土水胶比
已知混凝土配置强度f cu,o=(Mpa),水泥实际强度f ce=(Mpa)
采用回归系数按《普通混凝土配合比设计规程》(JGJ55-2011)表得
a a=,a b=
W/B=a a×f b÷(f cu,O+a a×a b×f b)=×÷+××=
注:f b=γf×γs×f ce= ××=(Mpa)
2-3、确定水胶比
混凝土所处潮湿环境,无冻害地区,根据图纸设计及《岩土锚杆与喷射混凝土支护工程技术规范》(GB 50086-2015)的规定,允许最大水胶比为,计算水胶比为,不符合耐久性要求,采用经验水胶比
3、确定用水量(W0),掺量采用%,减水率为:20%
代入公式计算m wo=m′wo×(1-)=246×(1-20%)=197( kg/m3)
4.计算水泥用量(C0)
C O=W O/W/C=197/=470kg/m3
5.确定砂率(S p)
根据《岩土锚杆与喷射混凝土支护工程技术规范》(GB 50086-2015)的规定,砂率选用50%,符合规范中混凝土骨料通过各筛经的累计质量百分率要求。
6.计算砂、石用量(S0、G0)
用容重法计算,根据《岩土锚杆与喷射混凝土支护工程技术规范》(GB 50086 -2015)的规定,喷射混凝土的体积密度可取2200~2300 kg/m3,取容重为2300 kg/m3已知:水泥用量C O=470 kg/m3,水用量W0=197 kg/m3
求得集料用量为
mso+mgo =2300-470-197=1633( kg/m3)
已知砂率为:50%求得细集料质量为:
Mso=1633×50%=817 ( kg/m3)
粗集料质量为:
Mgo=1633-817=816 ( kg/m3)
7.计算每立方米混凝土中速凝剂用量:速凝剂的掺量为%
速凝剂用量为:Mao= C O* a=470*6%=(kg)
8.确定初步配合比为;
水泥:砂:碎石:水:外加剂:速凝剂=470:817:816:197::
9.确定基准配合比为:
根据初步配合比,试拌25L混凝土,各种材料用量如下;
水泥:砂:碎石:水:外加剂:速凝剂=::::118g:705g经试验,其坍落度及混凝土的凝结时间性能均符合要求,实测表观密度为2310Kg/m3
10.确定试验室配合比
根据基准配合比,保持用水量不变,水胶比为的基础上水胶比分别增大和减小,砂率不变,按重量法计算出另外两组配合比;
A组:水泥:砂:碎石:水:外加剂:速凝剂=493:805:805:197::
B组:水泥:砂:碎石:水:外加剂:速凝剂=470:817:816:197::
C组:水泥:砂:碎石:水:外加剂:速凝剂=448:828:828:197::试拌采用水灰比分别为A组W/C=,βs=50%;B组W/C=,βs=50%;C 组:W/C=,βs=50%,用水量197㎏,各拌和25L拌和物。经检测A组、B组、C组其坍落度、粘聚性、保水性及坍落度损失等性能均符合要求;A、B、C组的混凝土实测容重分别为:2320kg/m3、2310kg/m3、2290kg/m3,与假定密度2300kg/m3绝对值差均小于2%。水泥混凝土采用搅拌机搅拌,再装摸成型,在室温下静放一昼夜,拆摸并做外观检测、编号,将试块放到养护箱养生,其28天抗压强度如下:
根据以上结果和配合比配制强度要求,选择B组为设计配合比:
水泥:砂:碎石:水:外加剂:速凝剂=470:817:816:197::
1:::::
(详细试验资料附后)
