熟知接地变、接地电阻的工作原理及作用
接地变的作用
接地变的作用接地变专为消弧线圈所设，一般消弧线圈装设在小电流接地系统的变压器三角形侧，用来补偿电网单相接地时的接地电容电流。
但变压器的三角形侧没有中性点，接地变就是为安装消弧线圈提供人为中性点的。
我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1）、单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿，造成重大损失；2）、由于持续电弧造成空气的游离，破坏了周围空气的绝缘，容易发生相间短路；3）、产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。
这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法。
接地变压器（简称接地变）就在这样的情况下产生了。
接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。
另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
接地变原理PPT课件
三相短路故障和正常运行时，系统里面是正序。 单相接地故障时候， 系统有正序负序和零序分量。 两相短路故障时候， 系统有正序和负序分量。 两相短路接地故障时，系统有正序负序和零序分量
接地变的运行特点
电网正常运行是空载，短路时过载。总之，接地变压器的作用 就是人为的制造一个中性点，用来连接接地电阻。当系统发生接 地故障时，对正序负序电流呈高阻抗，对零序电流呈低阻抗性使 接地保护可靠动作。
采用过补偿的运行方式主要原因
欠补偿电网发生故障时，容易出现很高的过电压。例如， 当电网中因故障或其它原因而切除部分线路后，在欠补偿 电网中就有可能形成全补偿的运行方式而造成串联共振， 从而引起很高的中性点位移电压与过电压，在欠补偿电网 中也会出现很大的中性点位移而危及绝缘。只要采用欠补 偿的运行方式，这一缺点是无法避免的。
中性点经消弧线圈接地系统
当由于电气设备绝缘不良、外力破坏、运行人员误 操作、内部过电压等任何原因引起的电网瞬间单相接地 故障时，接地电流通过消弧线圈呈电感电流，与电容电 流的方向相反，可以使接地处的电流变得很小或等于零 ，从而消除了接地处的电弧以及由此引起的各种危害， 自动消除故障，不会引起继电保护和断路器动作，大大 提高了电力系统的供电可靠性。
补偿有三种不同的运行方式
补偿有三种不同的运行方式，即欠补偿、全补偿和过补偿
① 欠补偿：补偿后电感电流小于电容电流。 ② 过补偿：补偿后电感电流大于电容电流。 ③ 全补偿：补偿后电感电流等于电容电流。
中性点经消弧线圈接地系统采用的补偿方式
中性点经消弧线圈接地系统采用全补偿时，无论不对 称电压的大小如何，都将因发生串联共振而使消弧线圈 感受到很高的电压。因此，要避免全补偿运行方式的发 生，而采用过补偿的方式或欠补偿的方式，但实际上一 般都采用过补偿的运行方式。
最新熟知接地变、接地电阻的工作原理及作用
发展过程
___________________________________ _______________
我国电力系统中，的6kV、10kV、35kV电网中 一般都采用中性点不接地的运行方式。电网中 主变压器配电电压侧一般为三角形接法，没有 可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线 电压三角形仍然保持对称，对用户继续工作影 响不大，并且电容电流比较小（小于10A）时， 一些瞬时性接地故障能够自行消失，这对提高 供电可靠性，减少停电事故是非常有效的。由 于该运行方式简单、投资少，所以在我国电网
___________________________________ _______________
总之，接地变是人为的制造一个中性点， ___________________________________
_______________
用来连接接地电阻。当系统发生接地故障
时，对正序负序电流呈高阻抗，对零序电
流呈低阻抗性使接地保护可靠动作。
我站的接地变接线方式及其铭牌
___________________________________ _______________
电气主接线图
___________________________________ _______________
接地变作用
_________________________________________ _________
接地变专为消弧线圈所设，一般消弧线圈装设 在小电流接地系统的变压器三角形侧，用来补 偿电网单相接地时的接地电容电流。但变压器 的三角形侧没有中性点，接地变就是为安装消 弧线圈提供人为中性点的。
接地变原理
接地电阻测试原理
接地电阻测试原理
接地电阻测试原理,简称接地测试,是指利用专用的测试仪器测
量接地电阻的方法。
它可用于各种工业、商业和住宅建筑中的接地系统测试，以确保接地系统的正常运行。
接地系统的主要作用是将电流从电气设备中的漏电到地面，以满足安全要求，防止电气事故发生。
接地电阻测试原理基于欧姆定律，即电流、电阻和电压之间的关系。
根据该定律，电流通过电阻的大小与电压成正比，与电阻的大小成反比。
因此，通过测量电流和电压的关系，可以得出接地电阻的值。
接地电阻测试时，测试仪器会将一定电流通过接地系统，然后测量所产生的电压。
根据欧姆定律，通过电流和测得的电压可以计算出接地电阻的值。
常用的测试仪器包括接地电阻测试仪、万用表和接地测试棒等。
在进行接地电阻测试之前，需要确保接地系统的周围环境干燥，并排除任何可能影响测试结果的干扰因素，如其他接地系统的存在。
测试时，测试仪器必须正确连接到接地系统的测试点上，并且保证测试电流的稳定输出。
测试时间应保持一定，以稳定测试结果。
接地电阻测试原理是实现接地系统质量控制的关键。
通过定期测试接地电阻，可以及时发现接地系统的故障或损坏，并采取相应措施修复或更换。
这有助于确保电气设备及人员的安全，并避免潜在的电气事故发生。
接地网接地电阻测试的原理方法和意义
接地网接地电阻测试的原理方法和意义一、概述近些年来,国内多处变电站因雷击形成扩大事故,多数与地网接地电阻不合格有关,接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏.在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备<架空输电线路及变电站电气设备>带电导体的耐雷水平,达不到设计的要求而损坏设备.同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用,随着运行时间的加长,接地装置已有腐蚀,影响变电站的安全运行；因此,必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量,由于受系统流入地网电流的干扰以及试验引线线间的干扰,使测试结果产生较大的误差.特别是大型接地网接地电阻很小<一般在0.5Ω以下>,即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确,不仅损坏设备,而且会造成诸如地网误改造等不必要的损失,结合我对接地网接地阻抗测试方法的研究,现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远,通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍<平行布线法>,在土壤电阻率均匀的地区可取2倍及以上<三角形布线法>,电压引线长度为电流引线长度0.618倍<平线布线法>或等于电流线<三角形布线法>.1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路,且符合测试回路的布置的要求.G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化,电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动,每间隔d<50m或100m或200m>测试一次P与G之间的电位差U,绘出U与x的变化曲线.曲线平坦处即为电位零点,与曲线点间的电位即为在试验电流下被试接地装置的电位升高U,接地装置的接地阻抗为：Z=Um/I 如果电位测试线与电流线呈角度放设确实困难,可与之同路径放设,但要保持尽量远的距离.如果电位将曲线的平坦点难以确定,则可能是受被试接地装置或电流极C的影响,考虑延长电流回路；或者是地下情况复杂,考虑以其他方法来测试和校验.2、电流—电压表三极法a>直线法电流线和电位线同方向<同路径>防设称为三极法中的直线法,示意图2；dcG 符合测试回路的布置的要求,dPG通常为<0.5~0.6>dcG.电位极P应在被测接地装置G与电流极C连线方向移动三次,每次移动的距离为dcG的5%左右,当三次测试的结果误差在5%以内即可.大型接地装置一般不宜采用直线法测试.如果条件所限而必须采用时,应注意使电流线和电位线保持尽量远的距离,以减小互感耦合对测试结果的影响.G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度dCG—电流极与被试接地装置边缘的距离；dPG—电位极与被试接地装置边缘的距离；b>夹角法只要条件允许,大型接地装置接地阻抗的测试都采用电流——电位线夹角布置的方式.dcG符合测试回路的布置的要求,一般为4D~5D,对超大型接地装置则尽量远；dPG的长度与dcG相近.接地阻抗可用公式<2>修正.<2>式中θ---电流线和电位线的夹角；Z''---接地阻抗的测试值.如果土壤电阻率均匀,可采用dcG和dpG相等的等腰三角形布线,此时使θ约为30°,dcG=dpG=2D接地修正公式2.3、接地电阻测试仪法.图3是接地电阻测试仪测试接地网接地电阻的接线方法；测试原理、布线、要求与三极法类似.1、E极在使用三极法测量时必须与P1短接起来,但当地网接地电阻很小,当地网接地电阻较小时<≤0.5Ω>,为了提高测量精度,减小仪器与地网测量引线电阻及接触电阻对测量结果的影响,可将E.P短路片解开；减小接触电阻引起的误差,需单独引线与地网测试点相连.注：1、E――接被测量地网；2、P1――接被测量地网；3、P2――接测量电压线<其长度取电流线长度的0.618倍>；4、C――接测量电流线<其长度取地网对角线长度的4～5倍>；三、测试注意事项及意义接地装置的特性参数大都与土壤的潮湿程度密切相关,因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行进行,不应在雷、雨、雪中或雨、雪后立即进行.通过实际的测量,为我们整改提供可靠的依据.对变电站接地网接地状况,提出整改优化方案,使接地网的接地电阻符合要求,从而有效的防止设备绝缘损坏造成的跨步电压造成人员伤害或设备的进一步损坏.起到保证电气设备的安全运行,为变电站工作人员创造一个安全可靠的工作环境的作用.。

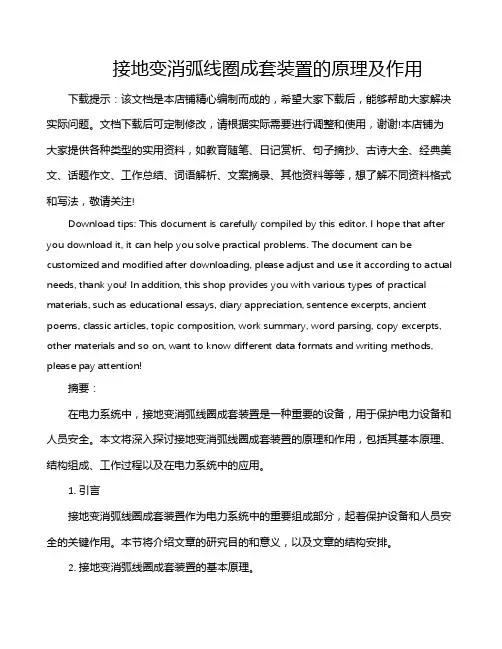

接地变消弧线圈成套装置的原理及作用
接地变消弧线圈成套装置的原理及作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!摘要：在电力系统中，接地变消弧线圈成套装置是一种重要的设备，用于保护电力设备和人员安全。
接地变的作用
接地变的作用接地变又叫消弧变,它的作用是1) 平衡电容电流2)提供保护在35KV,10KV系统中采用的是中性点不接地方式.[这种接地方式当发生单相接地故障时候的特点是,三相线电压的三角形仍然保持对称,对用户继续工作影响不大,并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失]对低压电力系统，为了降低设备造价，一般都采用直接接地方式；对中压系统（即6.3kV,10kV,35kV），为了限制接地短路电流，可在电力系统中性点与接地之间，加入相当的电抗或电阻，对中压系统而言，若变电站主降电压二次绕组（中压绕组）为角型接线（一般降压主变为星/角接线），没有中性点引出，就需要在系统中接入接地变但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果:1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法。
接地变压器（简称接地变）就在这样的情况下产生了。
当电网发生故障时，只在短时间内通过故障电流，中性点经小电阻接地电网发生单相接地故障时，高灵敏度的零序保护判断并短时切除故障线路，接地变只在接地故障至故障线路零序保护动作切除故障线路这段时间内起作用同时它可以起到所用变的作用,不用单设所用变,可带二次负荷供站用电使用；。
接地变压器的原理
接地变压器的原理、特点和容量选择4.1接地变压器的接线原理当主变压器配电电压侧为三角形接线或为星型接线而中性点不能引出时，必须用一个Z型接线的接地变压器人为地制造一个中性点，中性点接地电阻接入接地变地中性点，如附图所示：Z型接地变压器地特点如下：将三相铁心的每个芯柱上的绕组平均分为两段，两段绕组极性相反，三相绕组按Z形连接法接成星型接线。
Z型接地变压器的电磁特性是：对正序、负序电流呈现高阻抗（相当于激磁阻抗），绕组中只流过很小的激磁电流；由于每个铁心柱上两段绕组绕向相反，同芯柱上两绕组流过相等的零序电流时，两绕组产生的磁通互相抵消，所以对零序电流呈现低阻抗（相当于漏抗），零序电流在绕组上的压降很小。
4.2接地变压器的容量选择计算过程●已知条件：系统额定电压：U＝35kV系统额定相电压：U＝20.2kV电阻器短时允许通流：I＝600A标称电阻值：R＝33.7Ω短时通流时间：10秒●接地变的10秒短时运行容量S＝3UI/3＝3*20.2*600/3＝12120kVA●将10秒短时运行容量折算为连续运行时的额定容量S＝S/10.5＝12120/10.5＝1154kVA取1200kVA●容量选择此种方法是根据变压器的允许过载倍数进行选择的，已考虑了变压器的可靠系数，这里无需再重复考虑可靠系数，所以选择额定容量为1200KVA的接地变压器是完全可以接地安全可靠运行的。
因此，接地变型号：DKSC-1200KVA/35KV五、零序CT的配置及零序保护整定的原则5.1概述采用定时限零序过电流保护或单相接地方向保护，零序保护方式可以准确判断出故障线路，实现有选择性的断开故障线路。
5.2零序电流互感器的配置采用专用的零序电流互感器；5.3单相接地故障零序保护的配置每条馈线首端配置限时零序电流保护；主变低压侧进线间隔装设反映单相接地故障的零序保护，作为母线单相接地故障的主保护和馈线单相接地的后备保护；5.4零序电流保护的一次动作电流I=K*II――保护装置的依次动作电流；K――可靠系数；I――被保护线路本身单相接地电容电流。
地线的工作原理
地线的工作原理地线是电气系统中非常重要的组成部分，它起着保护人身安全和设备正常运行的作用。
地线的工作原理是通过将电流引入地面，以确保电流能够安全地流回电源，从而防止电击和设备损坏。
本文将详细介绍地线的工作原理，包括地线的作用、地线的类型、地线的敷设方式以及地线的测试方法。
一、地线的作用1.1 保护人身安全：地线能够将电流引入地面，当电器发生漏电或其他故障时，地线能够将电流迅速引入地面，避免电流通过人体，从而保护人身安全。
1.2 保护设备安全：地线能够将电流引入地面，当设备发生故障时，地线能够将电流迅速引入地面，避免电流对设备造成损坏，保护设备安全。
1.3 平衡电压：地线能够将电流引入地面，起到平衡电压的作用，使电气系统中的电压保持稳定，避免电压过高或过低对设备造成损坏。
二、地线的类型2.1 保护地线：用于保护人身安全和设备安全，一般与电源的中性线相连，将电流引入地面。
2.2 信号地线：用于传输信号，一般与电源的中性线相分离，避免信号干扰。
2.3 静电地线：用于防止静电积聚，将静电引入地面，避免静电对设备造成损坏。
三、地线的敷设方式3.1 单点接地：将地线与电源的中性线通过一个接地点连接，适用于小型电气系统。
3.2 多点接地：将地线与电源的中性线通过多个接地点连接，适用于大型电气系统，能够提高系统的可靠性。
3.3 隔离接地：将地线与电源的中性线通过隔离设备连接，适用于对电气系统的绝缘要求较高的场合。
四、地线的测试方法4.1 接地电阻测试：通过测量接地电阻的大小，来判断地线的连接是否良好，一般使用接地电阻测试仪进行测试。
4.2 接地电位测试：通过测量接地电位的大小，来判断地线的接地效果是否良好，一般使用接地电位测试仪进行测试。
4.3 接地故障测试：通过模拟故障情况，测试地线的工作状态，一般使用接地故障测试仪进行测试，以确保地线的可靠性。
总结起来，地线是电气系统中非常重要的组成部分，它通过将电流引入地面，保护人身安全和设备正常运行。
探究接地变及小电阻成套设备设计
探究接地变及小电阻成套设备设计接地变及小电阻成套设备是用于电力系统中接地电阻的选择、设计和安装的专用设备。
这些设备在电力系统的接地保护中起着至关重要的作用，能够保护设备和人员免受电流异常的影响。
本文将探究接地变及小电阻成套设备的原理、设计要点和应用。
接地变的原理和作用是将电力系统的中性点接地，使得电力系统中的故障电流能够通过接地电阻流向大地，从而实现了对电力系统的保护。
接地变通过将系统的相线电流转换为对地电流，保证了系统中的电压和电流的稳定性和安全性。
接地变还可以限制接地电流的大小，防止产生过大的接地电流而影响设备的正常运行。
小电阻成套设备是与接地变配套使用的设备，用于选择合适的接地电阻并将其安装在适当的位置。
小电阻成套设备主要由电流互感器、电阻箱和监测仪表组成。
电流互感器用于测量系统中的电流，电阻箱用于调节接地电阻的大小，监测仪表用于监测接地电阻的状态。
通过调节电阻箱的阻值，可以实现对接地电阻的控制和调节。
在接地变及小电阻成套设备的设计中，需要考虑以下几个要点。
需要选择合适的接地电阻。
接地电阻的大小直接影响着接地电流的大小和电力系统的保护效果。
一般来说，接地电阻的阻值越小，接地电流越大，对系统的保护能力越强。
由于接地电流过大会产生较大的电压降，对设备和人员安全造成威胁，因此需要综合考虑各种因素，选择合适的接地电阻。
在设计小电阻成套设备时，需要考虑接地电阻的布置和连接。
接地电阻一般安装在电力系统的中性点处或者接地装置附近。
为了保证接地电阻的可靠连接和接地效果，通常需要采用大规格的接地线与接地电阻连接，同时要确保接地电阻与大地之间的触点接触良好，减小接地电阻的值。
在小电阻成套设备的设计中，还应考虑接地电阻的监测和维护。
接地电阻的状态需要定期监测，如果发现接地电阻的值超过了规定的范围，需要及时进行检修和更换。
还要确保设备的防雷、防护等措施的有效性，提高设备的可靠性和安全性。
接地变及小电阻成套设备在电力系统中具有重要的作用，能够有效地保护电力系统和人员的安全。
接地电阻试验原理
接地电阻试验原理
接地电阻测试也被称为地床测试，是用于测量接地电极的电阻值。
它的原理基于欧姆定律，即电流等于电压除以电阻。
测试时，将一个恒定频率（通常为50Hz）的交流电压施加在
接地电极上，并通过接地电阻流过。
根据欧姆定律，测量电流值以及施加的电压值，就可以计算出接地电极的电阻。
为了确保测量结果准确，需要在测试前确保接地系统处于稳定状态。
同时需要注意，如果在测试过程中存在其他电阻控制电流流过接地系统，如建筑物结构、周围土壤等，需要在计算中予以考虑。
接地电阻测试的原理即为利用欧姆定律测量接地电极的电阻值，以评估接地系统的性能和安全性。
这对于建筑物、电气设备以及雷电保护系统的有效运行至关重要。
地线的工作原理
地线的工作原理地线的工作原理：地线是电力系统中的一种重要的安全设备，它起到了保护人身安全和设备安全的作用。
地线的工作原理是通过将电流引入地面，以减少电流对人体和设备的危害。
下面将详细介绍地线的工作原理。
1. 电流的路径：在电力系统中，电流会通过导线传输，当导线浮现故障或者设备发生漏电时，电流会通过地线进入地面。
地线会提供一条低阻抗的路径，使得电流能够安全地流入地面，避免对人体和设备造成伤害。
2. 接地电极的作用：地线通常与接地电极相连，接地电极是埋在地下的金属材料，如铜棒或者铜板。
当电流通过地线进入地面时，接地电极会将电流分散到大范围的地下区域，从而减小了电流通过地面造成的电压梯度。
3. 接地电阻的影响：接地电阻是指接地电极与地下土壤之间的电阻。
接地电阻的大小会影响地线的工作效果。
较低的接地电阻可以提供更好的接地效果，减小电流通过地面时产生的电压梯度，从而减小了对人体和设备的危害。
4. 地线的类型：地线可以分为保护接地线和功能接地线两种类型。
保护接地线主要用于保护人身安全和设备安全，将电流引入地面；功能接地线用于提供设备的工作参考零点，确保设备正常运行。
5. 地线的检测和维护：为了确保地线的正常工作，需要定期对地线进行检测和维护。
检测地线的接地电阻，如果接地电阻过大，需要采取相应的措施来降低接地电阻，以提高地线的工作效果。
同时，还需要检查地线与接地电极的连接是否坚固，是否存在腐蚀等问题。
6. 地线的应用：地线广泛应用于各种电力系统中，如住宅、商业建造、工业厂房等。
在这些场所，地线起到了保护人身安全和设备安全的重要作用。
此外，地线也被用于雷电防护系统中，通过将雷电引入地面，保护建造物和设备免受雷击的影响。
总结：地线作为电力系统中的重要安全设备，通过将电流引入地面，保护人身安全和设备安全。
地线的工作原理是通过接地电极提供低阻抗的路径，将电流分散到地下区域，减小电流通过地面时产生的电压梯度。
地线的类型包括保护接地线和功能接地线，需要定期检测和维护，以确保其正常工作。
三相电机接地电阻_概述及解释说明
三相电机接地电阻概述及解释说明1. 引言1.1 概述三相电机接地电阻是一项重要的技术措施，用于提高设备和人员的安全性。
在电气系统中，接地电阻起到了防止触电事故发生的作用。
它能够有效地将接地故障电流分流至地面，保护设备免受直接触电的危害，并降低由于接地故障产生的火灾风险。
1.2 文章结构本文将以三相电机接地电阻为主题，对其基础知识、重要性与优势以及工作原理和计算方法进行全面阐述。
文章结构如下所示：第2部分：三相电机接地电阻基础知识2.1 三相电机工作原理2.2 接地电阻的定义与作用2.3 接地电阻测试方法与标准第3部分：概述三相电机接地电阻的重要性与优势3.1 预防触电事故发生3.2 保护设备和人员安全的必要性3.3 提高设备可靠性和延长使用寿命第4部分：解释三相电机接地电阻工作原理和计算方法4.1 接地系统介绍与接地极性选择准则4.2 接地模型的建立与参数计算方法4.3 接地点选择及需要注意的因素第5部分：结论与展望5.1 总结研究成果5.2 需要进一步研究探索的方向1.3 目的本文旨在全面介绍和解释三相电机接地电阻相关知识，使读者对其工作原理、测试方法以及重要性有一个清晰的了解。
通过本文的阅读，读者将能够深入了解三相电机接地电阻的作用，并在实际应用中正确合理地进行设计和操作，提高设备安全可靠性，预防事故发生，并为未来相关研究提供展望。
2. 三相电机接地电阻基础知识：2.1 三相电机工作原理：三相电机是一种常见的电动机类型，广泛应用于各个行业。
它由三个独立的线圈组成，这些线圈彼此之间互相偏移120度，被称为A、B和C相。
当通过这些线圈施加交流电时，会产生旋转磁场，从而使电机转动。
2.2 接地电阻的定义与作用：接地电阻是指将设备或系统与地面之间建立的一个电气连接，其目的是保护设备和人员免受触电等危险。
在三相电机中，接地电阻通常用于将不能直接接地的设备或系统与地面之间建立安全的连接。
2.3 接地电阻测试方法与标准：为了确保接地系统正常工作并满足相关标准要求，需要定期对接地电阻进行测试。

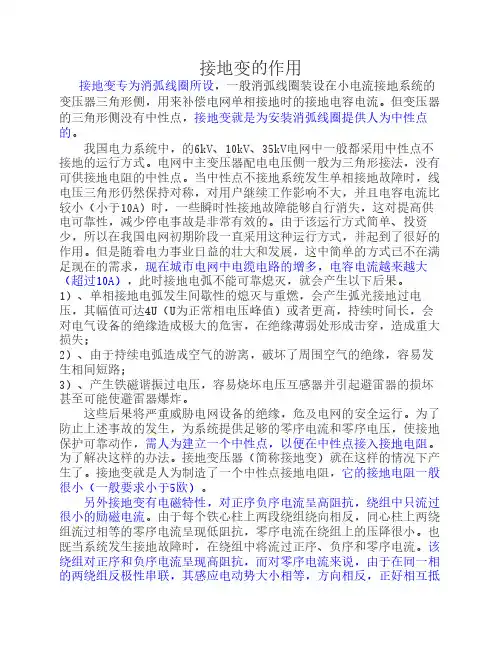

接地变的作用
接地变的作用接地变专为消弧线圈所设，一般消弧线圈装设在小电流接地系统的变压器三角形侧，用来补偿电网单相接地时的接地电容电流。
但变压器的三角形侧没有中性点，接地变就是为安装消弧线圈提供人为中性点的。
我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1）、单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿，造成重大损失；2）、由于持续电弧造成空气的游离，破坏了周围空气的绝缘，容易发生相间短路；3）、产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。
这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法。
接地变压器（简称接地变）就在这样的情况下产生了。
接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。
另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
熟知接地变、接地电阻的工作原理及作用
接地变原理
由于接地变有电磁特性，对正序负序电流呈高 阻抗，绕组中只流过很小的励磁电流。由于每 个铁心柱上两段绕组绕向相反，同心柱上两绕 组流过相等的零序电流呈现低阻抗，零序电流 在绕组上的压降很小。也既当系统发生接地故 障时，在绕组中将流过正序、负序和零序电流。 该绕组对正序和负序电流呈现高阻抗，而对零 序电流来说，由于在同一相的两绕组反极性串 联，其感应电动势大小相等，方向相反，正好 相互抵消，因此呈低阻抗。
电力系统现状Fra bibliotek但是随着电力事业日益的壮大和发展，这中简 单的方式已不在满足现在的需求，现在城市电 网中电缆电路的增多，电容电流越来越大（超 过10A），此时接地电弧不能可靠熄灭，就会 产生以下后果。
1）单相接地电弧发生间歇性的熄灭与重燃， 会产生弧光接地过电压，其幅值可达4U（U为 正常相电压峰值）或者更高，持续时间长，会 对电气设备的绝缘造成极大的危害，在绝缘薄 弱处形成击穿，造成重大损失； 2）由于持续电弧造成空气的游离，破坏了周 围空气的绝缘，容易发生相间短路； 3）产生铁磁谐振过电压，容易烧坏电压互感 器并引起避雷器的损坏甚至可能使避雷器爆炸。
接地变压器产生
为了防止上述事故的发生，为系统提供足够的 零序电流和零序电压，使接地保护可靠动作， 需人为建立一个中性点，以便在中性点接入接 地电阻。为了解决这样的办法。接地变压器 （简称接地变）就在这样的情况下产生了。接 地变就是人为制造了一个中性点接地电阻，它 的接地电阻一般很小（一般要求小于5欧）。
总之，接地变是人为的制造一个中性点， 用来连接接地电阻。当系统发生接地故障 时，对正序负序电流呈高阻抗，对零序电 流呈低阻抗性使接地保护可靠动作。 我站的接地变接线方式及其铭牌
接地变的作用
接地变的作用接地变专为消弧线圈所设，一般消弧线圈装设在小电流接地系统的变压器三角形侧，用来补偿电网单相接地时的接地电容电流。
但变压器的三角形侧没有中性点，接地变就是为安装消弧线圈提供人为中性点的。
我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1）、单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿，造成重大损失；2）、由于持续电弧造成空气的游离，破坏了周围空气的绝缘，容易发生相间短路；3）、产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。
这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法。
接地变压器（简称接地变）就在这样的情况下产生了。
接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。
另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
接地变压器的作用
接地变压器的作用接地变压器专为消弧线圈所设，一般消弧线圈装设在小电流接地系统的变压器三角形侧，用来补偿电网单相接地时的接地电容电流。
但变压器的三角形侧没有中性点，接地变就是为安装消弧线圈提供人为中性点的。
我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小(小于10A)时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。
但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大(超过10A)，此时接地电弧不能可靠熄灭，就会产生以下后果。
1)，单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U(U为正常相电压峰值)或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿;造成重大损失。
2)，由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路; )，产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸; 3这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法。
接地变压器(简称接地变)就在这样的情况下产生了。
接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小(一般要求小于5欧)。
另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
接地变的作用
接地变的作用我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。
电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。
当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。
中国电力研学论坛但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。
1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。
2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。
为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。
为了解决这样的办法.接地变压器（简称接地变）就在这样的情况下产生了。
接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。
另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。
由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。
也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。
该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。
接地变压器基础知识讲解
❖小电流接地方式
• 6～35kV系统一般采用小电流接地方式； • 采用中性点不接地运行方式，以提高供电的可
靠性； • 采用消弧线圈接地运行方式，当发生单相接地
时，用消弧线圈的电感电流来平衡接地点的电 容电流，避免形成弧光接地过电压。
• 采用中性点经电阻接地的运行方式中，电阻值 一般较小，当系统单相接地时，控制流过接地 点的电流，电流在30～600A之间，通过接地电 流来启动零序保护动作，切除故障线路。
封堵严密； • 查小电阻设备清洁，各支撑架及绝无过热、放电痕迹缘支柱完好可用； • 查电缆终端头无变形，相间及对地距离符合规定；
• 查保护测控装置，无异常和告警信号； • 查刀闸实际位置与远程监控显示一致，接触良好； • 夜间运行查各接头处有无发红，发热，有无闪络放电； • 雷雨、大风天气及事故跳闸后应安排特殊巡视，随时关注设备运行状
束后应尽快投入； 5、接地变开关投入应先于主变低压侧开关投入； 6、接地变外壳必须有良好的保护接地；
接地变开关35X1及接地变回路运行转检修：
a)查接地变开关35X1储能、控制、计量及交流空开在“合位”； b)接地变开关35X1 “远方/就地”把手在“远方”位置； c)五防闭锁操作允许； d)分开接地变开关35X1； e)解锁地变开关35X1五防锁； f)摇接地变开关35X1至“试验”位； g)取下接地变开关35X1二次插头； h)拉接地变开关35X1至检修位； i)解锁35X1D地刀五防锁； g)合上35X1D地刀； k)查35X1D地刀在合位。
中性点经电阻接地按其接地电阻的阻值可分为：
●小电阻接地
小电阻接地阻值小于10欧，电流大于600安以上。主要用于接有大量高 压电机的电网。接地电流很大，跳闸几率保护很高。当电流太大时主变 压器差动保护易误动作，这样切断各侧电源扩大事故。所以一般不采用 小阻值接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统现状
但是随着电力事业日益的壮大和发展，这中简 单的方式已不在满足现在的需求，现在城市电 网中电缆电路的增多，电容电流越来越大（超 过10A），此时接地电弧不能可靠熄灭，就会 产生以下后果。
1）单相接地电弧发生间歇性的熄灭与重燃， 会产生弧光接地过电压，其幅值可达4U（U为 正常相电压峰值）或者更高，持续时间长，会 对电气设备的绝缘造成极大的危害，在绝缘薄 弱处形成击穿，造成重大损失； 2）由于持续电弧造成空气的游离，破坏了周 围空气的绝缘，容易发生相间短路； 3）产生铁磁谐振过电压，容易烧坏电压互感 器并引起避雷器的损坏甚至可一个中性点， 用来连接接地电阻。当系统发生接地故障 时，对正序负序电流呈高阻抗，对零序电 流呈低阻抗性使接地保护可靠动作。 我站的接地变接线方式及其铭牌
电气主接线图
接地变原理
由于接地变有电磁特性，对正序负序电流呈高 阻抗，绕组中只流过很小的励磁电流。由于每 个铁心柱上两段绕组绕向相反，同心柱上两绕 组流过相等的零序电流呈现低阻抗，零序电流 在绕组上的压降很小。也既当系统发生接地故 障时，在绕组中将流过正序、负序和零序电流。 该绕组对正序和负序电流呈现高阻抗，而对零 序电流来说，由于在同一相的两绕组反极性串 联，其感应电动势大小相等，方向相反，正好 相互抵消，因此呈低阻抗。
接地变作用
接地变专为消弧线圈所设，一般消弧线圈装设 在小电流接地系统的变压器三角形侧，用来补 偿电网单相接地时的接地电容电流。但变压器 的三角形侧没有中性点，接地变就是为安装消 弧线圈提供人为中性点的。
发展过程
我国电力系统中，的6kV、10kV、35kV电网中一 般都采用中性点不接地的运行方式。电网中主变 压器配电电压侧一般为三角形接法，没有可供接 地电阻的中性点。 当中性点不接地系统发生单相接地故障时，线电 压三角形仍然保持对称，对用户继续工作影响不 大，并且电容电流比较小（小于10A）时，一些 瞬时性接地故障能够自行消失，这对提高供电可 靠性，减少停电事故是非常有效的。由于该运行 方式简单、投资少，所以在我国电网初期阶段一 直采用这种运行方式，并起到了很好的作用。
接地变压器产生
为了防止上述事故的发生，为系统提供足够的 零序电流和零序电压，使接地保护可靠动作， 需人为建立一个中性点，以便在中性点接入接 地电阻。为了解决这样的办法。接地变压器 （简称接地变）就在这样的情况下产生了。接 地变就是人为制造了一个中性点接地电阻，它 的接地电阻一般很小（一般要求小于5欧）。
