全站仪是一种用于测量三维地形数据的仪器,其放样方法主要有以下几种:
1. 铅垂放样:该放样方法适用于测量平面和垂直面的几何形状,先将被测场地平整,然后使用全站仪进行铅垂放样,确定基准点和基准线,最后进行后代测量。
2. 水平放样:该放样方法适用于测量大面积的场地,先利用水准仪测量出场地的水准面,然后使用全站仪进行水平放样,确定基准点和基准线,最后进行后代测量。
3. 垂直放样:该放样方法适用于测量建筑物、道路、桥梁等物体的高度和位置,先将被测场地平整,然后使用全站仪进行垂直放样,确定基准点和基准线,最后进行后代测量。
4. 中垂放样:该放样方法适用于测量建筑物、道路、桥梁等物体的宽度和长度,先将被测场地平整,然后使用全站仪进行中垂放样,确定基准点和基准线,最后进行后代测量。
以上放样方法各有优缺点,具体使用哪种方法取决于被测场地的特点和需求。
在放样前,需要认真了解场地情况,熟练掌握放样技巧,以确保测量结果准确可靠。
全站仪放样步骤
全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。
全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。
本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。
步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。
基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。
设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。
步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。
2.打开全站仪的电源开关，等待其自检完成。
在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。
3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。
步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。
1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。
2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。
3.设置测量单位：选择合适的测量单位，如度、米等。
4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。
步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。
2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。
通过调节仪器，使目标点位准确显示在屏幕视野中心。
3.通过仪器操作，记录目标点位的坐标数据，并进行确认。
步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。
1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。
2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。
3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。
拓普康GTS102N全站仪数据采集和坐标放样操作
拓普康GTS102N数据采集功能=点菜单键-进入“数据采集”功能F1。
数据采集流程MENU-->F1（数据采集）-->F1（输入“文件名”）数据文件本名称→输入好之后按F4（ENT）→F1（测站点输入）全站仪对中的坐标数据-→F1（输入“点号”）即数据文件本中的点编号—→输入仪器高（如果不需要高程，可以不输入）—→F4（测站）—→F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）—→输入完成按F4（回车）—→然后按F3（记录）【测站点输入完成】；后视点数据输入按F2（后视）-→F1（输入“点号”）—→输入镜高→【照准后视点棱镜】F4（后视）→F3（NE/AZ）→F1（输入“N、E坐标”）→F4 【后视完成，建站完成，可以继续数据采集测量】；需采集点即前视选择F3（前视/侧视）—→F1（输入要测量的点的点号）—→输入镜高—→F3（测量）获取测量数据：角度和距离及坐标—→F3（坐标）—→【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】点号编号序号会随着同前+“1”，测量的数据会存取在点号中。
拓普康GTS102N放样功能点ESC键或MENU进入放样程序功能→F2（放样）→F1（输入“文件名”）→输入好之后按F4（ENT）→F1（测站点输入）或调入已有文件名中的点编号数据或者点F3（坐标）输入依次输入N、E、Z（也即测站点已知坐标）→输入完成按F4（回车）—→输入“仪高”—→F4（ENT）【测站点输入完成】；放样中后视点坐标输入按F2（后视）或调入已有文件名中的点编号数据或者点F3（NE/AZ）→F1（输入“N、E坐标”）→即【后视点输入完成】；是否照准?【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】；进行待放样点施测F3（放样）—→F3（坐标）→依次输入NEZ坐标—→镜高（如果不需要高程的话，可以不输或输入0）—→F1（角度）【水平旋转仪器使得dHR为0，锁定。
拓普康全站仪道路定线设计与放样操作示例
交 点 （PT-IP1）
交 点 （PT-IP2）
终 点 （PT-EP）
拓普康（中国）技术中心 86-10-67802799
3. 元素法道路定线参数表（表1- 2）
定线元素 起 点（PT） 参 里程 N E 数 0 1100 1050
直 线（STR）
缓和曲线（TRNS） 圆曲线（ARC） 缓和曲线（TRNS） 直 线（STR） 圆曲线（ARC） 直 线（STR）
点击[增加]，弹出纵断面属性界面，
拓普康（中国）技术中心 86-10-67802799
注意：桩号格式是“百米” + “米”
按照表格1-3，输入A点的桩号、高程、曲线长度， 点击[确定]；
拓普康（中国）技术中心 86-10-67802799
重复上述步骤，依次增加B，C，D，E点的数据；
最终的纵断面页面如下所示：
方向 距离
半径 长度 半径 长度 半径 长度 方向 距离 半径 长度 方向 距离
74.0317 545.543
-100 64 -100 131.354 -100 64 322.0730 166.004 200 334.648 57.5941 250.084
拓普康（中国）技术中心 86-10-67802799
拓普康（中国）技术中心 86-10-67802799
下图是对左边线放样的界面：
拓普康（中国）技术中心 86-10-67802799
Any question?
拓普康（中国）技术中心 86-10-67802799
拓普康（中国）技术中心 86-10-67802799
2、横断面设计
首先输入模板名称， 填方、挖方坡度比；
然后点击[增加]，添加区段，
拓普康GTS N全站仪简明使用教程 点放样篇
拓普康GTS-102N全站仪简明使用教程（点放样篇）⏹需要的人员仪器操作员一名，立杆人员一名，标记人一名⏹需要的设备1.拓普康全站仪一台（箱子内必备卷尺一把，平时卷尺不得随意拿出全站仪箱子，原配电池AB两块，每次出发前，务必检查卷尺和电池，确保电池电量充足，核对仪器内的控制点坐标数据和待放样点数据）2.对中杆、棱镜各一（出发前，检查水准气泡是否完好，棱镜是否完好）3.脚架一副（首选木质脚架）4.对讲机两台（每次出发前，开机对讲测试，确保两台对讲机频道一致，电量充足，完工回到办公室记得充电）5.纸质记事本、笔各一（以便于测量过程中随时记录临时的点位坐标）⏹具体操作步骤设站1.把仪器精确架设在点位上，依次粗平-精平-开机检查电量，对讲机开机测试2.主菜单-数据采集-输入-1012（测量日期）-确定，然后就会进入数据采集功能的主菜单3.F1测站点输入-F4测站-F2调用-F2查找，查找到架设仪器所在的点位名称-回车-是4.按向下箭头，光标移动到仪器高-F1输入-光标移动到仪器高-F3CLR-输入尺子量取的仪器高，比如1.45，按F4ENT，弹出询问界面，按F3是，仪器高输入完毕，又弹出记录询问框，按F3是，记录测站设置，设站完毕后视1.测站点输入完毕后，会回到数据采集主界面，此时按F2后视进入到后视设置窗口2.在后视点窗口中，按F4后视进入后视点选择界面，按上下箭头使光标移动到后视点，按F4回车-检查后视点NEZ各项数据是否准确，准确就点击F3是，如果错误就重新选择或输入，本例假设数据准确。
3.回到后视点界面，光标移动到镜高，按F1输入，进入镜高界面，光标移动到镜高，按F3CLR清除显示值，输入镜高实际值，F4ENT确认4.自动回到后视点界面，按F3测量，进入到后视点测量界面，按F1角度-对准棱镜，数秒后，仪器蜂鸣器会嘀嘀嘀提示，说明后视成功注意：测量之前需要再一次确认全站仪是否架设准确，圆水准和管水准气泡是否居中，控制点是否对中，一切正常后，用对讲机喊立杆人员扶好棱镜，气泡居中，确认棱镜高，棱镜对准全站仪方向，立杆人员原地待命，静候步骤5完成5.后视完毕回到数据采集主界面，按F3前视/侧视进入数据采集界面，此时立杆人员不要动，仍然立杆在后视点上，仪器对准棱镜，点击F3测量，输入点号，比如01，然后按F3坐标，开始测量后视点坐标，测量后视点完成后，点击F2查找-F2最后一个数据，就显示刚才测量的后视点坐标数据，然后跟实际后视点坐标数据比较，如果点位误差在一公分左右，就属于正常，可进行下一步工作；如果误差偏大，则说明仪器架设有问题或者后视有问题，需要重新架站。
拓普康全站仪操作指南

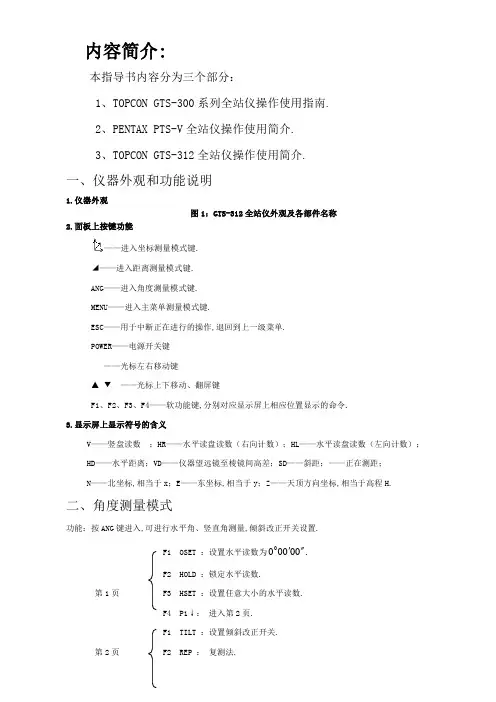

内容简介:本指导书内容分为三个部分：1、TOPCON GTS-300系列全站仪操作使用指南.2、PENTAX PTS-V 全站仪操作使用简介.3、TOPCON GTS-312全站仪操作使用简介.一、仪器外观和功能说明1.仪器外观图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键. ◢——进入距离测量模式键. ANG ——进入角度测量模式键. MENU ——进入主菜单测量模式键.ESC ——用于中断正在进行的操作,退回到上一级菜单. POWER ——电源开关键 ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,分别对应显示屏上相应位置显示的命令. 3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；——正在测距； N ——北坐标,相当于x ；E ——东坐标,相当于y ；Z ——天顶方向坐标,相当于高程H.二、角度测量模式功能：按ANG 键进入,可进行水平角、竖直角测量,倾斜改正开关设置.F1 OSET ：设置水平读数为000000'''.F2 HOLD ：锁定水平读数.第1页F3 HSET ：设置任意大小的水平读数.F4 P1↓： 进入第2页.F1 TILT ：设置倾斜改正开关. 第2页F2 REP ： 复测法.F3 V% ：竖直角用百分数显示.F4 P2↓：进入第3页.F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声.F2 R/L ：右向水平读数HR/左向水平读数HL切换,一般用HR.第3页F3 CMPS ：天顶距V/竖直角CMPS的切换,一般取V.F4 P3↓：进入第1页.三、距离测量模式功能：先按◢键进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/coarse/tragcking（精测/粗测/跟踪）.第1页 F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）.F4 P1↓：进入第2页.F1 OFSET：偏心测量方式.F2 SO：距离放样测量方式.第2页F3 m/f/i：距离单位米/英尺/英寸的切换.F4 P2↓：进入第1页.四、坐标测量模式功能：按进入,可进行坐标（N,E,H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/Coarse/Tracking.第1页F3 S/A：设置棱镜改正值（PSM）,大气改正值（PPM）常数.F4 P1↓：进入第2页.F1 ：输入棱镜高.F2 ：输入仪器高.第2页F3 OCC：输入测站坐标.F4 P2↓：进入第3页.F1 OFSET：偏心测量方式.第3 页 F3 m/f/i: 距离单位米/英尺/ 英寸切换.F4 P3↓：进入第1页.五、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理、参数设置等.DATA COLLECT(数据采集)第1页LAY OUT(点的放样)MEMORY MGR.(内存管理)PROGRAM(程序)第2页 GRID FACTOR(坐标格网因子)ILLUMINATION(照明)PARAMETRERS(参数设置)第3页CONTRAST ADJ.(显示屏对比度调整)1、MEMORY MGR.(存储管理)STATUS(显示测量数据、坐标数据文件总数)第1页(查找测量数据、坐标数据、编码库)MAINTAIN(文件更名、查找数据、删除文件). INPUT(坐标数据文件的数据输入)第2页C OORD.(删除文件中的坐标数据)INPUT(编码数据输入)TRANSFER(向微机发送数据、接收微机数据、设置通讯参数)第3页(初始化数据文件)2、PROGRAM(程序)(悬高测量)第1页(对边测量)COORD.(设置测站点Z坐标)(计算面积)第2 页TO LINE(相对于直线的目标点测量).3、 PARAMETRERS(参数设置)READING(最小读数)第1页POWER OFF(自动关机)ON/OFF(垂直角和水平角倾斜改正)第 2 页——ERROR CORRECTION(系统误差改正.注：仪器检校后必须进行此项设置)图4：点的坐标放样示意图 存储管理菜单操作可参见图2.图2：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/A （F3）.1． 棱镜常数PRISM 的设置——一般原配棱镜设置为0,国产棱镜设置为-30mm.（具体见说明书）. 2． 大气改正值PPM 的设置——按“T-P ”,分别在“TEMP.”和“PRES.” 栏,输入测量时的气温、气压.（或者按照说明书中的公式计算出PPM 值后,按“PPM ”直接输入）. 3． PSM 、PPM 设置后,在没有新设置前,仪器将保存现有设置. （一）角度测量按ANG 键,进入测角模式（开机后默认的模式）,其水平角、竖直角的测量方法与经纬仪操作方法基本相同.照准目标后,仪器即可显示水平度盘读数和竖直度盘读数. （二）距离测量先按◢ 键,进入测距模式,瞄准棱镜后,按F1（MEAS ）,即可. （三）坐标测量见图3按键步骤：1、ANG 键,进入测角模式,瞄准后视点A.2、HSET,输入测站O 至后视点的坐标方位角OA α.3、键, 进入坐标测量模式.P1, 进入第2页.4、OCC,输入测站坐标（X 0,Y 0,H 0）. 6、P1,进入第2页.: 输入仪器高. 7、P1,进入第2 页.：输入棱镜高.8、瞄准待测量点B,按MEAS,得B 点的（X B ,Y B ,H B ）. （四）零星点的坐标放样（不选择文件）见图4按键步骤为：1、按MENU ——进入主菜单测量模式.2、按LAYOUT ——进入放样程序,再按SKP ——略过选择文件.3、按（F1）,再按NEZ,输入测站O 点的坐标（x 0,y 0,H 0）；并在一栏,输入仪器高.4、按BACKSIGHT （F2）,再按NE/AZ,输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角OA α,则可再按AZ,在HR 项输入OA α的值.瞄准A 点,按YES.图3：坐标测量示意图5、按LAYOUT （F3）：输入待放样点B 的坐标（x B ,y B ,H B ）及测杆单棱镜的镜高后,按ANGLE （F1）.使用水平制动和水平微动螺旋,使显示的dHR=000000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB 方向上.6、按DIST,进行测量,根据显示的dHD 来指挥持棱镜者沿OB 方向移动,若dHD 为正,则向O 点方向移动；反之若dHD 为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置.其所显示的dZ 值即为立棱镜点处的填挖高度,正为挖,负为填. 7、按NEXT ——放样下一个点C. （五）TOPCON 全站仪与电脑的数据通讯 1、电脑中数据文件的上载（UPLOAD ）（1） 在电脑上用文本编辑软件（如Windows 附件的“写字板”程序）,输入点的坐标数据,格式为“点名,Y,X,H ”；保存类型为“文本文档”.具体见图5.（2）用“写字板”程序打开文本格式的坐标数据文件,并打开T-COM 程序,将坐标数据文件复制到T-COM 的编辑栏中.（3）用通讯电缆将全站仪的“SIG ”口与电脑的串口（如COM1）相连,在全站仪上,按MENU —MEMORY MGR.—DATA TRANSFER,进入数据传输,先在“COMM. PARAMETER ”（通讯参数）中分别设置“PROTOCOL ”（议协）为“ACK/NAK ”；“BAUD RATE ”（波特率）为9600；“CHAR./PARITY ”(校检位)为“8/NONE ”；“STOP BITS ”（停止位）为“1”.图5：编辑上载的数据文件（4）再在电脑上的T-COM 软件中点击按钮,出现“Current data are saved as:”对话框时,点“OK ”,出现如下图6的通讯参数设置对话框.按全站仪上的相同配置进行设置并选择“Read text file ”后,点“GO ”后并选择刚才保存的文件,将其打开,出现Point Details （点描述）对话框.图6：上载的数据文件(5)回到全站仪主菜单MENU 中的MEMORY MGR.—DATA TRANSFER —LOAD DATA —COORD. DATA .用INPUT 为上传的坐标数据文件输入一个文件名（如：ZBSJWJ （坐标数据文件））后,点“YES ”使全站仪处于等待数据状态（Waiting Data ）,再在电脑Point Details 对话框中点“OK ”.注：（1）可以直接在T-COM 软件编辑栏中按“点名,Y,X,H ”的格式编辑待上载的坐标数据文件.（2）完成上传后,可在全站仪上查看文件ZBSJWJ 中的各个坐标数据.（3）若通讯不成功,请检查“线缆是否与COM1连接,若是与COM2相连,则要将T-COM 软件对话框中的“Com Port ”改为COM2.（4）若使用“COM-USB 转换器”将线缆与电脑USB 接口相连时,要通过计算机管理中的端口管理,来查看接口是否是COM1或COM2,不是则要将其改为COM1或COM2.具体操作如下图6-1、6-2所示,即：“我的电脑——右键——管理——设备管理器——端口——双击——端口设置（参数与全站仪相同,即9600,8,无,1,无）——高级——选择COM2或COM1”图6-1图6-22、全站仪中数据文件的下载（DOWNLOAD）同上载一样,进行电缆连接和通讯参数的设置.点击按钮,设置通讯参数并选择“Write text file”后,再在全站仪中MEMORY MGR.—DATA TRANSFER—SEND DATA—MEAS. DATA（选择下载数据文件类型中的“测量数据文件”）.先在电脑上按“GO”,处于等待状态,再在全站仪上按“YES”,即可将全站仪中的数据下载至电脑.出现“Current data are saved as ”及“是否转换”时对话框时,点击“Cancel”.点击按钮“”,将下载的数据文件取名后保存,如：“数据采集1班1组.gt6”（保存时下载的测量数据文件及坐标数据文件均要加上扩展名gt6）.（六）批量点的坐标放样1、放样坐标数据文件的编辑及上载.可采用以下两种方法来实现：（1）数据通讯方法.按TOPCON全站仪与电脑的数据通讯中“电脑中数据文件的上载（UPLOAD）”的方法将控制点及待放样点的坐标数据文件（如：ZBSJWJ（坐标数据文件））上载至全站仪.（2）坐标输入方法.按MENU键（进入主菜单模式）——MEMORY MGR.（内存管理）——P↓（翻页）——COORD. INPUT（坐标输入）——INPUT（建立一个文件名,如：ZBSJWJ（坐标数据文件））——ENTER——分别在PT、N、E、Z栏输入第一个点的点名、X、Y、H——输入下一个点的点名、X、Y、H.2、实地放样操作如图7所示,要在控制点D3架仪后视D2点,来放样点K0+040、K0+060、K0+080三点.（1）按MENU,进入主菜单模式,选择LAYOUT（放样）.（2）在“SELECT A FILE”中,用INPUT输入或LIST选择电脑上载的坐标数据文件名（如：ZBSJWJ （坐标数据文件））.（3）在“ INPUT”中用INPUT输入或LIST选择测站点D3,并输入（仪器高）.（4）在“BACKSIGHT”中同样输入或选择后视点的点号D2.（5）瞄准后视点D2,按“YES”.（6）在“LAYOUT”中同样输入或选择待放样点号K0+040及棱镜高,则计算出要仪器旋转的水平角值HR及平距HD.（7）按ANGLE,显示目前望远镜方向与放样方向之差dHR；按DIST,显示目前立镜点与放样点间水平距离之差dHD.反复移动棱镜,当dHR和dHD均为零时,立镜点即为K0+040（8（1（2（3B（4按“（5A则按方可进行下面的数据采集.（6）按几次ESC键返回MENU第一页——再按“DATA COLLECT”—若文件名为SJCJ,按ENTER—,按“FS/SS”—输入碎部点号PT：1,忽略PCODE,移动光标至“”,输入棱镜高.（7）瞄准碎部点1上的棱镜,按MEAS—NEZ（坐标测量方式,若要进行偏心测量时,可按OFSET）,完成了点1的三维坐标采集任务；点号自动加1变为2,并在草图上标出点1.（8）若棱镜高及坐标测量方式不变时,可瞄准碎部点2上的棱镜,直接按“ALL”完成了点2的三维坐标采集任务.并在草图中标出点2.测出几个点后,要在草图上标明点间的连接关系及点所组成的地物.（9）将测量数据文件下载至电脑（方法见TOPCON全站仪与电脑的数据通讯）,将其导入各种数字成图软件（如CASS软件、CSC软件、AutoCAD软件等）.对照草图,在软件中进行编辑,形成数字图. 图10：全站仪数据转换成CASS数据注意：1、若想现场不输入测站点坐标和后视点坐标,而通过选择点号来实现时,就必须为“数据采集文件”（如：SJCJ）选择一个“坐标数据文件”（如：ZBSJWJ）.ZBSJWJ是通过T-COM软件上载或手工输入事先建立的.步骤（3）改为：按F4,翻到数据采集第二页——SELECT A FILE——用LIST或INPUT 选择或输入上载的坐标数据文件ZBSJWJ,按ENTER——按2次F4,翻到数据采集第一页—— INPUT——OCNEZ——LIST——移动光标找到测站点名B,按ENTER,检查B点的坐标后按YES——忽略ID项,移动光标至,按INPUT输入仪器高.步骤（4）改为：按ESC返回数据采集第一页——按BACKSIGHT——BS——LIST——移动光标找到后视点名A,按ENTER,检查A点的坐标后按YES——忽略PCODE项,移动光标至”,输入棱镜高.步骤（5）改为：瞄准后视点A,按MEAS——可再按NEZ 对后视点进行测量——查看测量出的后视点A的坐标和已知的后视点A的坐标是否相同,具体查看方法同上面的第（5）条.2、一旦为“数据采集文件”（如：SJCJ）选择一个“坐标数据文件”（如：ZBSJWJ）后,此关联将保存,即下次开机用LIST选择文件SJCJ后,若坐标数据文件仍用ZBSJWJ,则不用为SJCJ选择ZBSJWJ.3、数字图的形成与编辑,请参阅有关数字成图软件的说明书.将下载的TOPCON测量数据文件（如：数据采集1班1组.gt6）导入数字成图软件（如：）,必须先将扩展名为“gt6”的TOPCON数据文件转换成扩展名为“dat”的CASS数据文件.方法如右图10,打开CASS软件,在菜单“数据处理—读取全站仪数据”.若“gt6”数据是测量数据文件,则在仪器栏选“拓普康GTS-200测量”——取消“联机”——点“选择文件”,找到全站仪内存文件（如：“数据采集1班1组.gt6”）——点“选择文件”,找到CASS坐标文件（如：“数据采集1班1组.dat”）——转换.得到CASS 坐标文件（如：“数据采集1班1组.dat”）后,便可按CASS软件说明书进行数字化成图（具体略）4、当现场需要设转站进行数据采集时,由于采集出的点的坐标存在SJCJ测量文件中,不能象ZBSJWJ坐标数据文件中的点那样进行调用,故采集出的转点i三维坐标后,要手工记下转点i的三维坐标,以便下一步在i点设站时,在“ INPUT”—“OCNEZ”—NEZ中,用INPUT输入测站点i的三维坐标.若在转点i的基础上再转站j,还要记下转点j的三维坐标,以便在j点设站时,输入测点j的坐标及后视点i的坐标.5、若要将纯文本格式的坐标数据文件读入到CASS软件中,需用T-COM软件将纯文本文件转换成TOPCON的坐标数据文件（非测量数据文件）.具体操作是：将纯文本格式的坐标数据文件（格式：点名,Y,X,H）复制到T-COM软件中,点击菜单“coversion —toGTS-210/310/GPT-1000(coords)”,出现对话框后,点击OK（如图11）；再点击菜单“file—save as”,以gt6扩展名保存该文件,该文件即为TOPCON全站仪的坐标数据文件（如图12）,将其可转换成CASS格式的“dat”文件后,即可读入CASS软件中.图11：纯文本数据转换成全站仪坐标数据之一图12：纯文本数据转换成全站仪坐标数据之二数据采集操作菜单见下图13：图13：数据采集操作菜单PENTAX PTS-V全站仪操作使用简介一、宾得PTS-V系列全站仪的功能模式1、A模式和B模式按功能划分为A模式和B模式.A MODE（A模式）包含测角、测距功能；B MODE（B模式）包含多种类型的修正和测量程序的专项菜单.在A模式和B模式下显示屏上各符号的含义如下图1：图1：PENTAX PTS-V 显示屏上各符号的含义2．快捷键操作.在A或B模式下,按“007”后,屏上显示“COMMAND INPUT”,再输入各命令代码,即执行各功能（包含B模式下的功能）操作.命令代码表如下：代码功能代码功能101距离放样(Distance Stake-out)110水平角复测法（ repeat）102抄平测量（Leveling）111断面测量(3D cross section)103对边测量（RDM）112悬高测量(REM)104坐标测量（Coordinates）113后方交会（resection）105偏镜测量（ offset point）114直接距离检查（direct stake check）106等分放样（lot staking）115间接距离检查（remote stake check）107方位角/距离反算（InverseAzimuth/distance）116支距放样(offset station)108导线测量（ Traverse）117面积测量（area）109坐标放样（coordinate stake-out）118边长投影(scaling)401选择棱镜常数402大气补偿PPM改正值501距离选择最小读数504角度选择最小读数502选择断续测量次数505选择竖角模式503选择大气补偿506水平角保持507蜂鸣蜂鸣音量510电能自动断电508测量中鸣响511自动EDM断电509转900鸣响512自动照明关闭513操作标题显示是否601快速设置514EDM符号是否602工具袋515优先模式603程序设置516XYZ转换NEZ701选择温度单位702选择距离单位703选择角度单位801通讯参数二、坐标测量1、后视A点,按MODE键,进入B模式,按 SET.2、按INPUT,并按CLR清屏后,设置水平角HANG为αOA值,回车后回到A模式.3、用小钢尺量取仪器高I ,棱镜高V.4、按MODE进入B模式,按两次,进入专项菜单,在FULL MENU中选COORD.（或用快捷键按007,再按104回车）5、回车,进入STEP1,分别输入O点（X0,Y0,Z0）（此处Z0=H0+I）6、回车,进入STEP2,瞄准B点,按MEAS,得B点（X B,Y B,Z B）,则由H B=Z B-V,可得H B.三、点的坐标放样1、在A或B模式下,按007,再按109回车,进入STEP1回车.2、输入测站（X0,Y,H）回车.3、量取并输入仪器高I ,回车.4、进入STEP2,按1,选择输入后视点A的（X A,Y A,H A）,或按2,选择输入OA的坐标方位角OAα）,回车并瞄准后视点A.5、回车再回车后输入待放样点B的（X B,Y B,H B）,回车.量取并输入棱镜高V,后回车再回车.6、显示计算出的水平角和距离.瞄准B点附近一立镜点,按OK则显示水平角差值；旋转仪器,使水平角差值为零,锁定该方向,把棱镜立到该方向上,按OK再按MEAS,显示出距离差值.根据距离差值在此方向上移动棱镜,直至差值为零.此时立镜点即为要放样的B点.7、按OK,回车,回到步骤5,输入另一待放样点C（X C,Y C,H C）,及其棱镜高.四、导线测量1、按007,108回车,选NEW MEAS.,输入测站B点坐标（X B,Y B,H B）及仪器高.2、选NEZ,输入后视点A的坐标（X A,Y A,H A）,或选AZIMUTH输入坐标方位角BAα3、瞄准A点,回车,再回车,输入C点棱镜高,瞄准C点,按MEAS,显示C点坐标（X C,Y C,H C）.4、按OK出现“MEAS FINISHED NEW P ENTRT OK ”,按NO并回车,输入D点棱镜高,瞄准D点,按MEAS,显示D点,D点坐标（X D,Y D,H D）.注：以上功能与TOPCON的“坐标测量”功能相当.5、若需搬站至D点,在步骤4中,按Yes ,则退回A模式.6、在D点架好仪器后,按007,108回车.选Station PT move,回车,输入D点仪器高.7、瞄准B点,回车,再回车,输入E点棱镜高.8、瞄准E点,按MEAS,得E点坐标.注：第7步瞄准B 点,不用输入B 点坐标或DE 方位角,是因为仪器将上一次最后测量的点D 默认为下一次测量的测站点.TOPCON GTS-312全站仪操作使用简介 一、 仪器面板外观和功能说明1.仪器外观2.面板上按键功能——进入坐标测量模式键. ◢——进入距离测量模式键. ANG ——进入角度测量模式键. MENU ——进入主菜单测量模式键.ESC ——用于中断正在进行的操作,退回到上一级菜单. POWER ——电源开关键 ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令.3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；——正在测距；N ——北坐标,相当于x ；E ——东坐标,相当于y ；Z ——天顶方向坐标,相当于高程H.二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG 进入,可进行水平角、竖直角测量,倾斜改正开关设置.F1 OSET ：设置水平读数为000000'''.F2 HOLD ：锁定水平读数.第1页 F3 HSET ：设置任意大小的水平读数.F4 P1↓： 进入第2页.F1 TILT ：设置倾斜改正开关.第2页F2 REP ：复测法.F3 V% ：竖直角用百分数显示.F4 P2↓：进入第3页.F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声.F2 R/L ：右向水平读数HR/左向水平读数HL切换,一般用HR.第3页F3 CMPS ：天顶距V/竖直角CMPS的切换,一般取V.F4 P3↓：进入第1页.2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/coarse/tragcking （精测/粗测/跟踪）.第1页 F3 S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）.F4 P1↓：进入第2页.F1 OFSET：偏心测量方式.F2 SO：距离放样测量方式.第2页F3 m/f/i：距离单位米/英尺/英寸的切换.F4 P2↓：进入第1页.3、坐标测量模式功能：按进入,可进行坐标（N,E,H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置.F1 MEAS：进行测量.F2 MODE：设置测量模式,Fine/Coarse/Tracking.第1页F3 S/A：设置棱镜改正值（PSM）,大气改正值（PPM）常数.F4 P1↓：进入第2页.F1 ：输入棱镜高.F2 ：输入仪器高.第2页F3 OCC：输入测站坐标.F4 P2↓：进入第3页.F1 OFSET：偏心测量方式.第3 页 F3 m/f/i: 距离单位米/英尺/ 英寸切换.F4 P3↓：进入第1页.4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等.（略）三、全站仪功能简介点的坐标放样示意图说明：测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/A （F3）.1、棱镜常数PRISM 的设置——一般原配棱镜设置为0,国产棱镜设置为-30mm.（具体见说明书）.2、大气改正值PPM 的设置——按“T-P ”,分别在“TEMP.”和“PRES.” 栏,输入测量时的气温、气压.（或者按照说明书中的公式计算出PPM 值后,按“PPM ”直接输入）.3、PSM 、PPM 设置后,在没有新设置前,仪器将保存现有设置.（一） 角度测量按ANG 键,进入测角模式（开机后默认的模式）,其水平角、竖直角的测量方法与经纬仪操作方法基本相同.照准目标后,仪器即可显示水平度盘读数和竖直度盘读数.（二） 距离测量先按◢ 键,进入测距模式,瞄准棱镜后,按F1（MEAS ）,即可.（三） 坐标测量 按键步骤：1、ANG 键,进入测角模式,瞄准后视点A.2、HSET,输入测站O 至后视点的坐标方位角OA α.3、键, 进入坐标测量模式.P1, 进入第2页.4、OCC,输入测站坐标（X 0,Y 0,H 0）. 6、P1,进入第2页.: 输入仪器高. 7、P1,进入第2 页.：输入棱镜高.8、瞄准待测量点B,按MEAS,得B 点的（X B ,Y B ,H B ）.（四） 零星点的坐标放样（不选择文件）按键步骤：1、按MENU ——进入主菜单测量模式.2、按LAYOUT ——进入放样程序,再按SKP ——略过选择文件.3、按（F1）,再按NEZ,输入测站O 点的坐标（x 0,y 0,H 0）；并在一栏,输入仪器高.4、按BACKSIGHT （F2）,再按NE/AZ,输入后视点A 的坐标（x A , y A ）；若不知A 点坐标而已知坐标方位角OA α,则可再按AZ,在HR 项输入OA α的值.瞄准A 点,按YES.坐标测量示意图5、按LAYOUT（F3）：输入待放样点B的坐标（xB ,yB,HB）及测杆单棱镜的镜高后,按ANGLE（F1）.使用水平制动和水平微动螺旋,使显示的dHR=000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上.6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B点的平面位置.其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填.7、按NEXT——放样下一个点C.。
拓普康全站仪测量与放样操作步骤
按照页面提示进行点的
放样：首先根据图形来
指挥持镜员移动角度方
向，使箭头对准图上的
倒三角；再查看“转动”
值来指挥持镜员微小移
动，使“转动”值趋近
于零为止，这时方向正
确了；最后指挥持镜员
在该方向线上前后移动，
直到距离偏离值趋近[方向值]：待放样点与测站点之间的水平角； • [转动]：望远镜需逆时针或者顺时针转动的角度； • [离开/指向]：棱镜需离开或者走近棱镜的距离； • [向左/向右]：棱镜需向左或者向右移动的距离； • [填方/挖方]：棱镜需升高或者降低的高度。
TopSURV软件的主菜单界面如下，全部的测量和放样工作均可 在TopSURV软件内完成：
2. 创建一个新作业
以后的工作大部分可以用触笔轻松完成。 用触笔点击[作业]菜单，会出现如下下拉菜单列表：
点击[新建]，进入以下界面，创建一个新作业：
输入[名称]、[生成者]、[注释]之后（ [生成者]、 [注释]可以不输入），点击[生成]， 则一个作业新建完成。
3. 输入已知点坐标
用触笔点击[编辑]，出现如下下拉菜单：
点击[点]，进入如下界面，进行 已知点的输入：
目的：
先输入测站点 和后视点的坐标
点击[增加]，输入已知点（若生成控制点，选中控制点）。 点击[确定]，一个新的已知点输 入完成。
同理，输入2号点作为后视。
4. 进行后视定向
用触笔点击[测量]，出现如下下拉菜单：
点击[测站点/BS测量]，先进行测站点和后视点设置。 输入测站点号和后视(BS)点号，以 及仪器高（IH）和棱镜高（ RH）， 然后精确照准后视点，按[设置]， 设置成功会有一声声响。
点击[关闭]，后视定向设置 完成。
拓普康全站仪坐标放样操作手册
拓普康全站仪坐标放样操作手册定向边YX后视点（定向点）DX105放样点（待设点）N_01测站点（DX106）全站仪坐标放样基本操作过程：1、在测站点安置仪器；2、瞄准后视点，进行仪器定向（精确瞄准后视后，将仪器水平度盘示数设置为定向边的坐标方位角值）；3、根据全站仪显示的水平角与水平距离数，确定待定点位置。
全站仪坐标放样操作步骤：全站仪坐标放样操作包括：一）选择放样用坐标文件，二）测站点信息输入，三）输入后视点信息，四）放样实施。
一、选择放样用坐标文件选择坐标文件的目的是将全站仪内保存的需在放样中使用的坐标文件设置为当前文件，以便放样时调用其中的坐标。
若事先没有将要使用的坐标以文件的形式存入全站仪，则此项操作可以跳过，而采用直接输入坐标的方式进行放样操作。
在角度模式下，按[MENU]键显示主菜单按 F2 [放样]，进入选择文件界面。
选择文件的目的是将所需的坐标文件设置为当前文件，以供放样时调用其中的坐标值。
有四种方式进行“选择文件”的操作（具体操作时，只选择其中之一方式）方式 1：F1 [输入]：按此键表示用输入文件名方式来选择要操作的坐标文件。
按F1 [输入]后，进入文件名输入界面，输入文件名后，回车，即选择了要操作的坐标文件；F1 [ALP] ：数字/字母输入转换键；F2 [SPC]：空格键；F3 [CLR]：清除键方式 2：F2 [调用] ：按此键表示调用仪器内已有的坐标文件。
进入文件列表界面，用光标键移动键“▲、▼”，将光标“＞”移至要选择的文件后（如图中的 DEMO 文件），回车，即选择要了操作的坐标文件；方式 3：F3 [跳过] ：按此键表示不选择坐标文件；直接进入放样界面。
方式 4：F4 [回车] ：按此键表示选择当前所显示的文件名的文件为操作文件，即不改变原先所选择的文件（如下图中直接回车，则选择了TEST文件）。
文件选择操作也可在“放样”界面中（见下图），按F4 [P↓]（翻页键），进入下一页中按上述方法设定。
拓普康全站仪使用方法及测量原理
拓普康全站仪使用方法及测量原理
拓普康全站仪使用方法及测量原理
一、引言
二、拓普康全站仪的基本功能
拓普康全站仪是一种高精度的测量仪器，具备以下基本功能：
1. 观测和记录地面点的水平角和垂直角；
2. 通过水平仪和垂直仪进行水平和垂直校准；
3. 确定测量点的水平距离和高程差；
4. 储存和传输测量数据。
三、使用方法
拓普康全站仪的使用方法如下：
1. 设置仪器：在使用全站仪之前，需要进行仪器设置。
将全站仪放置在稳定的三脚架上，调整水平仪和垂直仪，使其保持水平和垂直状态。
2. 定位测量点：使用全站仪的定位功能，将其对准待测点。
3. 观测和记录数据：通过观测目标点的水平角和垂直角，以及测量点的水平距离和高程差，记录测量数据。
4. 数据处理和存储：将测量数据通过电脑或移动设备进行处理和存储，测量报告。
四、测量原理
拓普康全站仪的测量原理主要包括以下内容：
1. 角度测量原理：全站仪通过水平角和垂直角的测量，确定测量点在水平和垂直方向上的位置。
水平角的测量使用水平仪，垂直角的测量使用垂直仪。
2. 距离测量原理：全站仪通过激光和红外线技术，测量测量点与仪器之间的水平距离和高程差。
激光测距仪可以利用激光束测量水平距离，而红外线测高仪可以测量高程差。
3. 数据处理原理：全站仪通过将测量数据传输至电脑或移动设备，利用相应的软件对数据进行处理和存储。
常见的数据处理方法包括坐标转换、图像处理等。
五、。
拓普康全站仪道路放样方法
道路软件定线设计与放样GTS-330N道路软件定线设计与放样一. 工程项目描述1.待放样的道路中线示意图。
在后面的道路设计和放样操作中，均以该道路为例。
2. 交点法道路定线参数表（表1-1）定线元素参数起点（PT-BP）里程0N 1100E 1050交点（PT-IP1）N 1300E 1750R 100A1 80A2 80交点（PT-IP2）N 1750E 1400R 200A1 0A2 0终点（PT-EP）N 2000E 1800R 0A1 0A2 03. 元素法道路定线参数表（表1- 2）定线元素参数起点（PT）里程0N 1100E 1050直线（STR）方向74.0317距离545.543缓和曲线（TRNS）半径100 (向右转向)长度64圆曲线（ARC）半径100 (向右转向)长度131.354缓和曲线（TRNS）半径100 (向右转向)长度64直线（STR）方向322.0730距离166.004圆曲线（ARC）半径200 (向左转向)长度334.648直线（STR）方向57.5941距离250.084二. 道路设计操作步骤综述起始点数据输入包括起始点的坐标，起始桩号以及缺省的放样间距。
水平定线数据输入拓普康道路软件在进行水平定线时，有两种方法可供用户任选：元素法和交点法。
在元素法中，用户可以输入直线、圆曲线和缓和曲线元素。
元素法参数描述：直线：由其长度L和方位角AZ来描述。
l 圆曲线：由其曲率半径R、（弧）长度L及其转向（向左/向右）来描述。
2 缓和曲线：由其曲率半径R、长度L、转向以及进出方向（入口/出口）参数来描述。
进出方向确定该缓和曲线为入缓和曲线还是出缓和曲线；入缓和曲线半径是从无穷大渐变到R，相反出缓和曲线则从R渐变至无穷大。
交点法参数描述：3 交点：由交点坐标、圆曲线半径R、缓和曲线参数A1以及缓和曲线参数A2来描述。
三. 道路设计操作步骤（元素法）本示例将以前面描述的工程为例演示道路设计的放样的操作步骤。
拓普康全站仪使用方法
拓普康全站仪使用方法(共1页) -本页仅作为预览文档封面，使用时请删除本页-
一、全站仪设站（以拓普康全站仪为例）
1、全站仪安置在一个控制点（测站点）上，整平对中，另一个控制点（后视点）立棱镜；
2、按MENU（菜单）键，按F1（数据采集），输入测站点的坐标和仪器高，点击下一步；
3、输入后视点坐标。
4、仪器瞄准棱镜，点击测量。
测量有三种选择：测角度、距离、坐标。
如果选择的是测坐标，通过将测量出的坐标和后视点的坐标比较，可以判断有没有误差或错误。
比较后，差距不大的话定向完成。
差别如果大，要检查点坐标、点位等，再重复2、3 、4步骤。
二、测图 1、立镜员在地形地物特征点立棱镜，一定要把当前棱镜高通过对讲机告诉仪器操作员； 2、仪器操作员输入棱镜高，照准棱镜，点击测量，保存坐标。
3、绘图员或者立镜员绘制草图（或者仪器操作员根据地形地物编制点代码或者改点号），明确地形地物特征点间的关系。
3、测图完成后，导出数据，用cass作图。
三：注意事项 1、注意实际棱镜高和输入的棱镜高一致； 2、仪器断电需要重新定向； 3、对于看不到的点设置转站最多两站。
放样方法：根据已知的两个坐标点给全站仪定向，然后输入要放的点的坐标，全站仪会显示角度和距离，你转动全站仪，使显示角度接近零，然后拿着棱镜沿镜头指向走显示的距离，用全站仪瞄镜子，点测量，看显示的角度和距离误差，不断调整。
距离误差1-2mm，角度差+-（1-2）秒。
2。
拓普康全站仪放线方法1
全站仪放线方法一：按power键打开全站仪。
整平对中。
二：按MENU键如下图；按F1键。
三：坐标输入。
如下图5-1在菜单栏里有个储存管理，按F3如图5-2往下翻页。
图5-1 图5-2图5-3按F1输入坐标，如图5-4选择刚新建的文件按F4确认如图5-5输入点号按F4确认如图5-6分别输入N坐标E坐标按F4确认然后再输入编码以此类推。
图5-3 图5-4图5-5 图5-6四：放样；a按F1键新建文件按F1输入文件名，按F4确定，进入数据采集界面。
b在数据采集界面里进行测站点输入、后视点输入，然后定向。
c再数据采集定向完后检查是否正确（有误重新定向），无误便返回菜单界面如图一按F2键进行放样。
如图1-1、1-2在放样里面选择刚刚新建的文件，注在这里不需要定向直接按F3进行放样。
图一：图1-1 图1-2如图二在这里可以选择直接输入坐标，或调用坐标、或是直接输入点号选择坐标进行放样。
在这里讲解直接输入坐标放样，按F3如图三分别输入N(X)坐标100;E(Y)100;Z（高）二维坐标放样不输高，然后按F4确认。
图二：图三：如图四按F4确认。
图四：如图五按F1角度。
如图六：把dHRT调成0°0′0″.这一步是确定该点的方向（注：角度调完后水平角不可在动，如果对中杆不在十字丝中间，你可以指挥对中杆左右移动，直到对中杆到十字丝中间为止）。
如图六按F1进行距离测量，图五：图六：如图七dDH:-98.18m,需后退98.18m，反之向前走98.18m，直到dDH:0.000m为止。
图七：再按F3查看坐标，如图八在这里只能看到小数点后两位，再按F1模式这样便可以看到小数点后三位。
如果实测坐标大于±10mm于理论坐标需重放。
反之回到前面说的第四步按F3进行数据采集。
完后放下一个点。
图八：。
(完整版)拓普康科维TKS-202全站仪操作简易流程
TKS-202全站仪操作简易流程【仪器放在测站已知点上，对中-整平】数据采集流程MENU——F1（数据采集）——F1（输入“文件名”）——输入好之后按F4（ENT）——F1（测站点输入）——F1（输入“点号”）——输入仪器高（如果不需要高程，可以不输入）——F4（测站）——F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）——输入完成按F4（回车）——然后按F3（记录）【测站点输入完成】按F2（后视）——F1（输入“点号”）——输入镜高——【照准后视点棱镜】F4（后视）——F3（NE/AZ）——F1（输入“N、E坐标”）——F4——【后视完成，建站完成，可以继续数据采集测量】F3（前视/侧视）——F1（输入要测量的点的点号）——输入镜高——F3（测量）——F3（坐标）——【点号会逐渐增加，以后每次测量只要照准棱镜，按F4（同前）即可】放样流程MENU——F2（放样）——F1（输入“文件名”）——输入好之后按F4（ENT）——F1（测站点输入）——F3（坐标）——依次输入N、E、Z（也即测站点已知坐标）——输入完成按F4（回车）——输入“仪高”——F4（ENT）【测站点输入完成】按F2（后视）——F3（NE/AZ）——F1（输入“N、E坐标”）——【照准后视点棱镜】——F3（是）——【后视完成，建站完成，可以可以进行放样作业】F3（放样）——F3（坐标）——依次输入NEZ坐标——镜高（如果不需要高程的话，可以不输或输入0）——F1（角度）【水平旋转仪器使得dHR为0，锁定。
你所放样的点就在照准部正前方，指挥拿棱镜的人，在望远镜视线范围内】——F1（距离）【让拿棱镜的人走，直到dHD为0，打木桩，敲钉即可】放下一个点，按F4（继续）——输入NEZ【后面重复上面步骤】备注：NEZ即是我们的XYZ。
拓普康ES系列全站仪坐标放样步骤图解，手把手教你！
拓普康ES系列全站仪坐标放样步骤图解，手把手教你！
如需转载，请注明来源
1、测站上架设仪器，对中整平；
2、主界面下，按F1：[测量]；
3、按[FUNC]键，翻页到P2页；
4、按F1：[菜单]:坐标放样；
5、选择[放样]，按[ENT]键；
6、选择[测站设置]，按[ENT]键；
7、输入测站坐标、点名和仪器高；
注：如果事先输入了测站坐标，可以通过[调用]，选择测站坐标即可。
8、按向下翻页键，继续输入温度和气压条件等；
9、按F3:[后视点]；
10、输入后视点坐标，按确认键；
注：也可通过[调用]选择后视点坐标
11、测站、后视输入完毕，仪器自动跳到[放样数据]界面；
注：按[观测]键，可以检测后视平距
12、瞄准后视点棱镜，按[是]；
13、选择[放样数据]，按[ENT]；
14、输入待放样点坐标/按[调用]；
注：可通过[调用]选择待放样点
15、输入目标高，按F4: [确定]/[ENT]键：
注：按F2[模式]，可以切换放样模式，如放样坐标、放样平距、高差、斜距和高度等；
16、转动望远镜，直到“水平角度差”变为0°00′00′′;
水平角差=水平角放样值-水平角实测值
17、瞄准棱镜，按[观测]键；
放样平距=平距放样值-平距实测值；
18、按F3键，根据提示移动目标棱镜；
19、移动棱镜，使得水平距离差值、高程差值都为0m；
注：每一次移动棱镜后需要观测一次放样数据，知道观测数据三个方向的差值为0.
20、放样成功后，按[ESC]退出，继续放样其他目标点；
【投稿及合作咨询】。
全站仪拓普康GTS-102N使用手册
拓普康全站仪GTS-102N使用说明2方法二、后方交会法一、后方交会法：1.测前准备：参照《拓普康全站仪使用说明1》，选择一个同时可以看见三个点（两个坐标点和需要放样点的点）的位置架全站仪，将仪器三脚架踩入土中，如果是松软土质可以垫上碎石以稳定仪器，调平居中；2.操作仪器：（1）开机，选择文件后进入主菜单选两次放样，翻到下一页选择新点，再选后方交会法，再点跳过，输入坐标点的坐标（可以调用，参照《拓普康全站仪使用说明1》）和卷尺量得的仪器高h；（2）棱镜手在坐标点摆好棱镜，调节仪器，让仪器镜头的十字对准棱镜头后点照准，之后点屏幕上的距离测量，第二个点也是这样操作后，然后在屏幕中选择GF计算，选择后方交会法，仪器会自动生成仪器所在位置的坐标以及误差（误差x、y相加不大于可以进入下一步，否则重新照准），这里为了保险起见，我们会选择坐标测量（参照《拓普康全站仪使用说明1》）第二个照准的坐标点，看所得出的坐标和已知的坐标误差有多少（标准同上）之后回主菜单选择放样；（3）要测量坐标时，跳出主菜单选择角度测量；要放样时，过程参照《拓普康全站仪使用说明1》。
二、注意：1、操作人员有轻微的近视，一定要戴上眼镜；2、尽量不要在大风天气下测量，误差较大；全站仪不可进水，有需要可以临时打雨伞；3、在烈日或严寒天气下，工作人员注意保护好自己和仪器；4、为防止做无用功，对讲机稍微小声了就要充电了，一个全站仪的锂电池没电了也要马上充电；5、测量时除带上仪器，还需要卷尺、喷漆油漆或马克笔（记号）、远距离测量带对机机；6、仪器注意保养，轻拿轻放。
7、此种方法可以尽量离需要放样的点距离短些；测量时两个测站点和需要放样的第三个点不可连成一条直线。
8、相对第一种方法，此种方法比较容易，但所得结果的误差大些，通常只在场地受限及测量部位被遮挡时使用。
