过压保护电路是一种用于保护电子设备免受电源输入过高电压的损害的电路。
它的原理是通过监测电源输入电压，并当电压超过预设阈值时，迅速切断电源，从而保护下游电子设备。
过压保护电路通常由一个电压比较器和一个继电器组成。
电压比较器负责监测电源输入电压，并将其与预设的阈值进行比较。
如果输入电压高于阈值，电压比较器将发出一个触发信号。
触发信号随后被传递给继电器，继电器将被激活，断开电源输入电路。
此外，过压保护电路常常还包括一个电源输入电压检测电路，用于确保准确测量电源输入电压。
检测电路通常由电阻、电容和操作放大器等元件组成。
它的功能是为电压比较器提供准确的输入电压值。
检测电路将检测到的电压信号传递给电压比较器，以进行比较。
过压保护电路的工作原理是基于阈值比较和继电器控制。
当输入电压超过设定的阈值时，电路将迅速切断电源。
这个过程是自动进行的，无需人工干预。
一旦电源输入电压恢复正常水平，过压保护电路将重新连接电源，使设备回到正常工作状态。
总之，过压保护电路通过监测电源输入电压，并在电压超过设定阈值时，迅速切断电源，从而保护电子设备免受过高电压的损害。
这种电路通过阈值比较和继电器控制实现，能够自动运行并确保设备的安全运行。
过压保护电路
过压保护电路
最近在做一个东西，以前用的一个过压保护电路，保护范围不够大，测试了一下，超过26V就不行了（26V一下还是很好用的，也在我上传的文库里），但是我的保护电压设定的是28V，所以又另外换了一个方案，电路其实很简单，肯定也有很多人在用这个电路，但是我没见有谁分享出来，所以就贴出来，和大家分享，为需要但又不知如何下手的朋友提供个参考。
下面分析下原理。
1、当VCC_IN电压在28V以内的时候，稳压管D1不会导通，所以Q1就相当于通过R1和R4两个电阻上拉到VCC_IN，Q1截止，注意Q1是PNP的管子！Q1截止，就相当于是个开路，可以将左边部分电路去掉，相当于下面电路
Shao_hx 2012-04-10
这样Q2就会导通，VCC_OUT就会有输出，给后级电路供电。
2、当VCC_IN超过28V，稳压管导通，并使稳压管阴极电压维持在28V，这样，Q1的BE极间电压就不为0，三极管开始导通，从而使Q2的门极电压等于源极电压，使其关断。
则后级供电也就断开了。
图中VD2是为了保护三极管的BE极电压不要超过范围，稳压管的稳压值不的高于三极管BE级间电压所能承受的范围。
如果觉得对您有帮助，请朋友推荐一下，谢谢！
本人QQ：330597893，愿结识有共同爱好的朋友。
Shao_hx 2012-04-10。
过压保护电路
过压保护电路MAX6495-MAX6499/MAX6397/MAX6398过压保护(OVP)器件用于保护后续电路免受甩负载或瞬间高压的破坏。
器件通过控制外部串联在电源线上的n沟道MOSFET实现。
当电压超过用户设置的过压门限时，拉低MOSFET的栅极，MOSFET关断，将负载与输入电源断开。
过压保护器件数据资料中提供的典型电路可以满足大多数应用的需求(图1)。
然而，有些应用需要对基本电路进行适当修改。
本文讨论了两种类似应用：增大电路的最大输入电压，在过压情况发生时利用输出电容存储能量。
图1 过压保护的基本电路增加电路的最大输入电压虽然图1电路能够工作在72V瞬态电压，但有些应用需要更高的保护。
因此，如何提高OVP器件的最大输入电压是一件有意义的事情。
图2所示电路增加了一个电阻和齐纳二极管，用来对IN的电压进行箝位。
如果增加一个三极管缓冲器(图3)，就可以降低对并联稳压器电流的需求，但也提高了设计成本。
图2 增大最大输入电压的过压保护电路图3 功过三极管缓冲器增大输入电压的过压保护电路齐纳二极管的选择，要求避免在正常工作时消耗过多的功率，并可承受高于输入电压最大值的电压。
此外，齐纳二极管的击穿电压必须小于OVP的最大工作电压(72V)，击穿时齐纳二极管电流最大。
串联电阻(R3)既要足够大，以限制过压时齐纳二极管的功耗，又要足够小，在最小输入电压时能够维持OVP器件正常工作。
图2中电阻R3的阻值根据以下数据计算：齐纳二极管D1的击穿电压为54V;过压时峰值为150V，齐纳二极管的功率小于3W。
根据这些数据要求，齐纳二极管流过的最大电流为：3W/54V = 56mA根据这个电流，R3的下限为：(150V - 54V)/56mA = 1.7kWR3的峰值功耗为：(56mA)2 ×1.7kW = 5.3W如果选择比5.3W对应电阻更小的阻值，则会在电阻和齐纳二极管上引起相当大的功率消耗。
为了计算电阻R3的上限，必须了解供电电压的最小值。
比较器保护电路

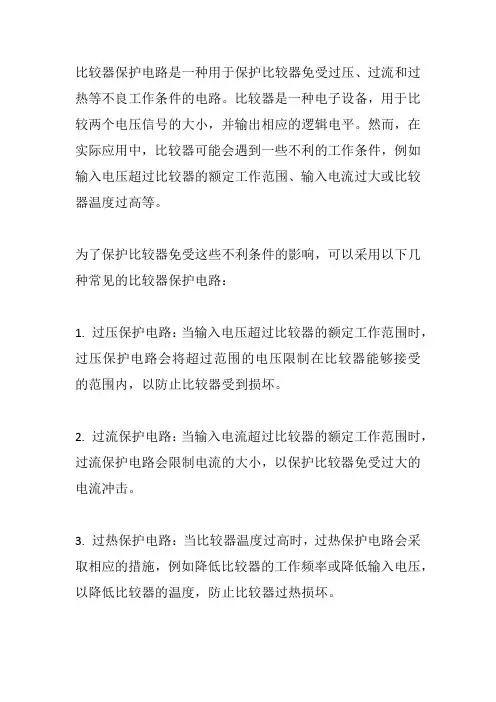

比较器保护电路是一种用于保护比较器免受过压、过流和过热等不良工作条件的电路。
比较器是一种电子设备，用于比较两个电压信号的大小，并输出相应的逻辑电平。
然而，在实际应用中，比较器可能会遇到一些不利的工作条件，例如输入电压超过比较器的额定工作范围、输入电流过大或比较器温度过高等。
为了保护比较器免受这些不利条件的影响，可以采用以下几种常见的比较器保护电路：
1. 过压保护电路：当输入电压超过比较器的额定工作范围时，过压保护电路会将超过范围的电压限制在比较器能够接受的范围内，以防止比较器受到损坏。
2. 过流保护电路：当输入电流超过比较器的额定工作范围时，过流保护电路会限制电流的大小，以保护比较器免受过大的电流冲击。
3. 过热保护电路：当比较器温度过高时，过热保护电路会采取相应的措施，例如降低比较器的工作频率或降低输入电压，以降低比较器的温度，防止比较器过热损坏。
这些保护电路可以通过使用适当的电阻、电容、二极管、稳压器等元件来实现。
它们可以有效地保护比较器免受不利工作条件的影响，提高比较器的可靠性和稳定性。
过压及欠压的保护电路图
图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。
取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。
N1.3为过热比较器，R T为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，R T阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。
N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。
由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。
如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。
交流电源过压、欠压保护电路一、实验目的1、学习使用运算放大器构成比较器。
2、学习元件的选择及用万用表检测电子器件。
3、学会电路调试技术。
二、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用表5、元件自选三、设计要求a) 设计说明某些用电设备对输入电压有一定的要求，电网工作正常时，用电设备接通电源，电网电压波动超过正负10%时，自动切断电源，停止工作。
b)设计要求1）要求利用实验台和所学过的模拟电子技术的知识，实际该装置。
2）输入市电。
3）使用运算放大器构成比较器。
4）电源工作正常，绿色发光二极管亮，电源过压、欠压，红色发光二极管亮。
四、设计提示实验的原理框图如图1所示。
市电经整流滤波后加入比较器电路，电网电压在正常范围时，执行电路将常开触点J闭合，用电设备通电；当电网电压波动超过正负10％时，触点Ｊ断开。
切断电源，用电设备停止工作。
图1 交流电源过压、欠压保护电路原理框图利用实验装置似的交流变压输出的14、16、18V端点模拟电网电压的变化。
用16V模拟电网电压工作在正常范围，用14V和18V模拟电网电压波动超出正负10％状态。
万用表 过压保护电路原理

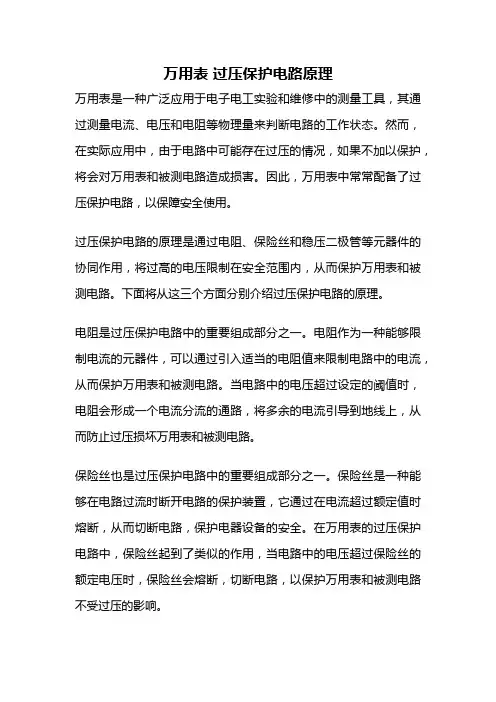

万用表过压保护电路原理万用表是一种广泛应用于电子电工实验和维修中的测量工具，其通过测量电流、电压和电阻等物理量来判断电路的工作状态。
然而，在实际应用中，由于电路中可能存在过压的情况，如果不加以保护，将会对万用表和被测电路造成损害。
因此，万用表中常常配备了过压保护电路，以保障安全使用。
过压保护电路的原理是通过电阻、保险丝和稳压二极管等元器件的协同作用，将过高的电压限制在安全范围内，从而保护万用表和被测电路。
下面将从这三个方面分别介绍过压保护电路的原理。
电阻是过压保护电路中的重要组成部分之一。
电阻作为一种能够限制电流的元器件，可以通过引入适当的电阻值来限制电路中的电流，从而保护万用表和被测电路。
当电路中的电压超过设定的阈值时，电阻会形成一个电流分流的通路，将多余的电流引导到地线上，从而防止过压损坏万用表和被测电路。
保险丝也是过压保护电路中的重要组成部分之一。
保险丝是一种能够在电路过流时断开电路的保护装置，它通过在电流超过额定值时熔断，从而切断电路，保护电器设备的安全。
在万用表的过压保护电路中，保险丝起到了类似的作用，当电路中的电压超过保险丝的额定电压时，保险丝会熔断，切断电路，以保护万用表和被测电路不受过压的影响。
稳压二极管也是过压保护电路中的重要组成部分之一。
稳压二极管是一种能够在一定电压范围内保持电压稳定的元器件，它通过反向击穿时形成一个稳定的电压，将过高的电压限制在安全范围内。
在万用表的过压保护电路中，稳压二极管可以起到限制电压的作用，当电路中的电压超过稳压二极管的击穿电压时，稳压二极管会形成一个稳定的电压，将多余的电压引导到地线上，从而保护万用表和被测电路。
过压保护电路是万用表中的重要保护装置，它通过电阻、保险丝和稳压二极管等元器件的协同作用，将过高的电压限制在安全范围内，从而保护万用表和被测电路。
在实际应用中，我们应该根据实际需求选择合适的万用表，并正确使用过压保护电路，以确保实验和维修工作的安全进行。
直流无刷电机过压保护电路
直流无刷电机过压保护电路的设计是为了防止电机受到过高的电压影响，从而保护电机并避免损坏。
下面是一个简单的直流无刷电机过压保护电路的介绍。
一、电路原理直流无刷电机过压保护电路通常由电压检测元件、比较器、控制驱动器和电机本身组成。
当电机承受的电压超过正常值时，该电路会启动保护机制，使电机停止运转或降低转速，从而避免过压对电机造成损害。
二、电路组成1. 电压检测元件：这部分负责实时监测电机的电压，通常使用电阻和电容组成的有源或无源电压检测电路。
2. 比较器：比较器用于比较电机的实际电压与设定的安全电压。
如果实际电压超过安全电压，比较器将输出一个信号。
3. 控制驱动器：控制驱动器负责接收比较器的信号，并控制电机停止或降低转速。
这个组件可以是一个能实现相应功能的芯片，也可以是电路板上的控制接口。
4. 直流无刷电机：这是被保护的对象，也是实施过压保护的核心器件。
三、电路工作流程1. 当电机正常工作时，电压检测元件会监测到电机的工作电压，并将其转换成电信号传送给比较器。
2. 比较器将实际电压与设定的安全电压进行比较，如果实际电压超过安全电压，比较器将输出一个信号给控制驱动器。
3. 控制驱动器接收到信号后，会控制电机停止或降低转速，从而避免电机过压受损。
4. 如果电机承受的电压恢复正常，控制驱动器将解除保护状态，电机将恢复正常工作。
四、注意事项1. 电源电压的稳定性对保护电路的工作至关重要，因此需要使用高质量的电源稳压设备。
2. 比较器和控制驱动器需要定期检查和维护，以确保其正常工作。
3. 在实际应用中，可能需要根据电机的具体规格和环境条件对过压保护电路进行适当的调整和优化。
总之，直流无刷电机过压保护电路是确保电机安全运行的重要措施。
通过设计合理的电压检测元件、比较器和控制驱动器，以及对电机本身的质量把控，我们可以有效避免电机过压受损，延长电机的使用寿命。
过压及欠压的保护电路图
图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。
取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。
N1.3为过热比较器，R T为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，R T阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。
N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。
由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。
如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。
交流电源过压、欠压保护电路一、实验目的1、学习使用运算放大器构成比较器。
2、学习元件的选择及用万用表检测电子器件。
3、学会电路调试技术。
二、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用表5、元件自选三、设计要求a) 设计说明某些用电设备对输入电压有一定的要求，电网工作正常时，用电设备接通电源，电网电压波动超过正负10%时，自动切断电源，停止工作。
b)设计要求1）要求利用实验台和所学过的模拟电子技术的知识，实际该装置。
2）输入市电。
3）使用运算放大器构成比较器。
4）电源工作正常，绿色发光二极管亮，电源过压、欠压，红色发光二极管亮。
四、设计提示实验的原理框图如图1所示。
市电经整流滤波后加入比较器电路，电网电压在正常范围时，执行电路将常开触点J闭合，用电设备通电；当电网电压波动超过正负10％时，触点Ｊ断开。
切断电源，用电设备停止工作。
图1 交流电源过压、欠压保护电路原理框图利用实验装置似的交流变压输出的14、16、18V端点模拟电网电压的变化。
用16V模拟电网电压工作在正常范围，用14V和18V模拟电网电压波动超出正负10％状态。
MOSFET电路的保护措施
MOSFET电路的保护措施MOSFET（金属氧化物半导体场效应晶体管）是现代电子器件中广泛应用的一种晶体管，其具有高速、低功耗等优点，被广泛应用于各种电路中。
然而，由于MOSFET电路在实际应用中可能会受到各种外部因素的影响，如过压、过流、过温等，因此需要采取一些保护措施来保护MOSFET电路，提高其稳定性和可靠性。
1. 过压保护在实际电路中，由于电源波动、操作失误等原因，MOSFET电路可能会遭受过压的影响。
为了避免这种情况，我们通常会采用过压保护电路来对MOSFET进行保护。
过压保护电路通常包括过压检测电路和触发保护电路两部分。
当检测到过压时，触发保护电路会迅速切断电源，确保MOSFET电路不会受到过压的损害。
2. 过流保护另外一种常见的外部因素影响是过流。
过流可能导致MOSFET电路过热、烧坏等情况。
为了避免这种情况，我们通常会在电路中加入过流保护装置。
过流保护装置可以监测电路中的电流，并在电流过大时自动切断电源，保护MOSFET电路不受损害。
3. 过温保护另外，过温也是一个常见的导致MOSFET电路受损的因素。
为了保护MOSFET电路免受过温的影响，我们可以在电路中添加过温保护装置。
过温保护装置可以监测电路中的温度，当温度超过设定阈值时，自动切断电源，避免MOSFET电路过热，从而保护电路稳定运行。
综上所述，为了提高MOSFET电路的稳定性和可靠性，我们可以采取一些保护措施，如过压保护、过流保护和过温保护等。
这些保护措施可以有效保护MOSFET电路，确保其正常、稳定地运行，延长电路的使用寿命。
因此，在设计MOSFET电路时，一定要考虑这些保护措施，从而提高电路的可靠性和稳定性。
单片机5v过压保护电路
单片机5v过压保护电路
单片机5V过压保护电路通常由一个简单的电阻和电容网络组成。
以下是这种电路的基本工作原理：
1. 首先，电阻和电容并联连接，形成一个简单的RC网络。
这个网络可以作为一个延时电路，其延时时间由电阻和电容的值决定。
2. 当输入电压超过5V时，RC网络开始充电，电容两端的电压逐渐升高。
3. 当电容两端的电压上升到一定值（例如6V或更高）时，该电压超过了单片机的输入电压，这使得单片机停止工作，从而实现了过压保护。
4. 同时，由于电容的两端电压不能突然变化，所以RC网络的充电会使电容两端的电压逐渐下降，当电压降到一定值（例如4.5V或更低）时，单片机又会重新开始工作。
这种电路非常简单，但是效果通常不是很好，因为RC网络的延时时间可能会受到温度、湿度、电源电压等环境因素的影响。
因此，如果可能的话，建议使用更复杂的过压保护电路，例如使用半导体器件的过压保护电路。
npn型三极管的过压保护电路-概述说明以及解释
npn型三极管的过压保护电路-概述说明以及解释1.引言1.1 概述概述：在电子领域中，npn型三极管是一种常用的元件，它具有放大信号、开关控制等重要功能。
然而，由于电路中的过压问题常常会对npn型三极管造成损坏，因此设计过压保护电路是非常重要的。
本文将介绍npn型三极管的工作原理，探讨过压保护电路设计要点，并详细介绍如何实现具体的npn型三极管过压保护电路。
希望通过本文的介绍，读者能够更深入地了解npn型三极管的过压保护机制，为实际应用中的电路设计提供参考和指导。
1.2 文章结构:本文主要分为三个部分，即引言、正文和结论三大部分。
在引言部分中，将简要介绍npn型三极管的过压保护电路的背景和意义，以及文章的目的和结构安排。
正文部分将重点介绍npn型三极管的工作原理，过压保护电路设计要点以及具体的npn型三极管过压保护电路实现。
通过详细的分析和论证，帮助读者深入了解这一主题，并为他们设计和实现自己的过压保护电路提供参考。
最后，在结论部分将对整篇文章进行总结，展望npn型三极管过压保护电路的应用前景，并给出一些结束语，使全文内容得以收尾。
1.3 目的本文旨在探讨npn型三极管的过压保护电路设计，通过对npn型三极管的工作原理和过压保护电路设计要点的介绍，帮助读者深入了解如何利用npn型三极管实现过压保护功能。
同时，通过具体的实例展示npn 型三极管过压保护电路的设计过程，希望为读者提供实用的参考和指导。
通过本文的阅读，读者将能够更好地理解npn型三极管的应用场景和设计原则，为实际应用中的过压保护电路设计提供一定的参考和指导。
2.正文2.1 npn型三极管的工作原理npn型三极管是一种常用的晶体管，其工作原理是基于材料的导电性和PN结的特性。
在npn型三极管中，有三个区域：发射极、基极和集电极。
当外加电压施加在基极-发射极之间时，如果该电压大于某个阈值，就会导致基极-集电极之间的PN结反向击穿，电流开始流动。
单片机5v过压保护电路
单片机5v过压保护电路一、引言随着电子技术的不断发展，单片机在各领域应用日益广泛。
为确保单片机系统稳定可靠运行，过压保护电路设计显得尤为重要。
本文将介绍一种5V过压保护电路，旨在为单片机系统提供有效的过压保护。
二、5V过压保护电路原理1.过压保护必要性过压保护是为了防止单片机系统在供电电压超出正常范围时受到损坏。
当输入电压高于单片机工作电压时，过压保护电路能及时动作，将电压控制在安全范围内。
2.5V过压保护电路工作原理5V过压保护电路主要由稳压器、比较器、晶体管、电容和电阻等元件组成。
稳压器用于提供稳定的电源电压，比较器用于检测输入电压是否超过设定阈值，晶体管作为开关元件，实现输入电压的调整。
三、电路元件选择与设计1.稳压器选用线性稳压器，例如LM317，可提供稳定的输出电压，且具有短路保护和过温保护等功能。
2.比较器选用Operational Amplifier（如OP07），其具有高输入阻抗、低输出阻抗的特点，能够准确检测输入电压是否超过设定阈值。
3.晶体管选用硅材料NPN晶体管，如2N3904，作为开关元件。
在过压情况下，晶体管导通，将多余电压释放到地，从而实现过压保护。
4.电容和电阻电容选用陶瓷电容，如0.1uF，用于滤波和耦合；电阻选用固定电阻，如240Ω，用于限制电流。
四、电路元件布局与调试1.布局注意事项电路元件布局时，应注意以下几点：（1）各元件间相互干扰问题，尽量远离；（2）遵循信号flow，避免信号走弯；（3）电源线和地线宽度要足够，以减小电阻和电感；（4）电容尽量靠近电源输入端。
2.调试方法调试时，可通过改变比较器输入端电压，模拟过压情况，观察晶体管是否能够及时动作，将电压控制在安全范围内。
同时，检查各元件工作状态，确保电路正常工作。
五、应用实例1.某单片机系统过压保护电路设计以某单片机系统为例，其工作电压为5V。
根据实际需求，设定过压保护阈值为7V。
选用LM317线性稳压器、OP07运算放大器、2N3904晶体管等元件，按照上述电路原理和布局要求，设计过压保护电路。
插座过压自动保护电路设计原理解析
插座过压自动保护电路设计原理解析插座过压自动保护电路是一种用于保护电器设备的重要电路，在电器设备使用过程中，可能会面临电网电压过高的情况，这时如果没有合适的保护措施，很容易导致电器设备的损坏甚至起火。
插座过压自动保护电路的设计原理主要基于过压保护器的工作原理和电路控制原理。
过压保护器是一种电子器件，它能够感知电网电压的高低，当电网电压超过一定预设值时，过压保护器会自动工作，切断供电回路，以保护电器设备的安全运行。
插座过压自动保护电路主要包括过压保护器、电路控制模块和电源供电模块。
1. 过压保护器：过压保护器是插座过压自动保护电路的核心部件，它能够感知电网电压的变化并及时作出响应。
过压保护器通常采用电子元件，如金属氧化物半导体场效应晶体管（MOSFET），通过对电网电压进行采样和比较，一旦检测到电压超过设定的阈值，过压保护器就会自动切断电源供应。
2. 电路控制模块：电路控制模块是插座过压自动保护电路的控制中心，它能够监测过压保护器的工作状态并作出响应。
当过压保护器工作时，电路控制模块会接收到相应的信号，并及时切断电源供应，以保护电器设备的安全运行。
电路控制模块通常采用微控制器或者逻辑门电路实现，具有较高的准确性和响应速度。
3. 电源供电模块：电源供电模块为插座过压自动保护电路提供电源供应，在正常情况下，电源供电模块将稳定的电压供应给插座过压自动保护电路各个部分。
当过压保护器工作时，电源供电模块会切断电源供应，以避免电压过高对电器设备的损害。
插座过压自动保护电路的设计原理是通过过压保护器的工作原理和电路控制原理实现的。
当电网电压超过设定的阈值时，过压保护器会自动切断电源供应，并通过电路控制模块的控制，使电器设备免受过高电压的损害。
为了确保插座过压自动保护电路正常工作，设计中需要考虑以下几个方面：1. 过压保护器的选型：根据设计要求选择合适的过压保护器，应确保其额定电压和切断电压与电器设备相匹配。
2. 电路控制模块的设计：根据过压保护器的工作原理和所需功能设计电路控制模块，应确保其稳定性、可靠性和响应速度。
插座过压自动保护电路的设计与实现
插座过压自动保护电路的设计与实现一、简介插座过压自动保护电路是一种常见的电力保护装置，用于保护电器设备免受过高电压带来的损害。
本文将介绍插座过压自动保护电路的设计原理、电路组成和实现过程。
二、设计原理插座过压自动保护电路的设计原理基于电压传感器和继电器。
当插座输入电压超过预设的安全范围时，电压传感器将检测到过高的电压信号，并通过继电器切断电源。
这样可以有效避免过高电压对电器设备造成的损害。
三、电路组成1.电压传感器：电压传感器用于检测插座输入的电压，并将检测结果传递给控制电路。
常见的电压传感器有电阻分压型和电容分压型传感器。
2.控制电路：控制电路用于接收电压传感器传递的电压信号，并进行判断。
当电压超过安全范围时，控制电路会触发继电器切断电源。
3.继电器：继电器是实现过压保护的关键部件。
当控制电路触发时，继电器会切断电源，使插座输出电压降为安全范围内。
4.辅助电路：辅助电路包括供电电路和指示电路。
供电电路用于为控制电路和继电器提供稳定的工作电源，指示电路用于显示插座输出电压是否在安全范围内。
四、实现过程1. 确定安全电压范围：根据具体需求，确定插座过压自动保护电路的安全电压范围。
一般情况下，标准的插座电压范围是220V-240V。
2. 选择合适的电压传感器：根据实际需求和系统电路设计，选择合适的电压传感器。
电阻分压型和电容分压型传感器都是常见的选择，根据具体情况进行选择。
3. 设计控制电路：根据电压传感器输出的电压信号，设计控制电路进行判断。
可以采用比较器、滤波器和放大器等电路元件来实现电压信号的处理和判断。
4. 选择合适的继电器：根据电路设计和系统要求，选择合适的继电器。
需要考虑继电器的电流和电压等参数，确保其能够正常工作并切断电源。
5. 设计辅助电路：设计供电电路为控制电路和继电器提供稳定的工作电源，并设计指示电路显示插座输出电压是否在安全范围内。
6. 组装和调试：根据设计完成的电路图，组装实际的电路。
插座过压自动保护电路设计
插座过压自动保护电路设计1. 引言现代生活中，电器设备的使用已经成为必不可少的一部分。
然而，电器设备的使用也带来了一些风险，比如插座过压。
插座过压可能会导致电器设备的损坏甚至起火。
为了保护电器设备的安全使用，设计一种插座过压自动保护电路是非常必要的。
2. 设计原理插座过压自动保护电路的设计原理是通过监测插座电压，当电压超过安全范围时，自动切断电路，以避免电器设备的损坏。
下面是该电路的设计原理图：插座电压 --> 电压检测电路 --> 控制电路 --> 断路器3. 电压检测电路电压检测电路是插座过压自动保护电路的核心部分。
其主要功能是监测插座电压，并将监测结果传递给控制电路。
电压检测电路可以采用电压比较器等电路元件来实现。
当插座电压超过设定的安全范围时，电压检测电路会输出一个信号给控制电路，以触发控制电路的行动。
4. 控制电路控制电路接收到电压检测电路的信号后，会立即采取行动来切断电路。
控制电路可以使用智能开关等元件来实现。
当控制电路接收到电压检测电路的信号时，它会立即将断路器打开，切断电流通路，从而保护电器设备的安全。
5. 断路器断路器是插座过压自动保护电路中的最后一道防线。
当电压检测电路和控制电路发出切断信号后，断路器会迅速切断电流通路，防止过压电流进入电器设备，从而保护电器设备的安全。
6. 结论插座过压自动保护电路的设计可以有效地保护电器设备的安全使用。
通过电压检测电路、控制电路和断路器的组合，当插座电压超过设定的安全范围时，电路会自动切断电流通路，从而避免插座过压对电器设备造成的损坏。
这种插座过压自动保护电路不仅简单可行，而且成本较低，适用于各种不同场景的电器设备保护需求。
注：以上内容为插座过压自动保护电路设计的简要说明，具体实施过程可能涉及到更多细节和工程实践，请在实际应用时谨慎参考。
过流过压保护电路及原理
过流过压保护电路及原理过流过压保护电路是一种用于保护电子设备免受过流和过压损害的重要电路。
在电子设备工作过程中，由于电源波动、短路等原因，会导致电流或电压超过设备所能承受的范围，从而引发设备损坏甚至发生火灾等危险。
因此，过流过压保护电路的设计和应用显得至关重要。
过流保护电路的原理是通过检测电流的大小，当电流超过设定的阈值时，立即切断电源，从而避免过大的电流对设备的损害。
过流保护电路通常采用电流传感器来实现，传感器可以感知电流的大小，并将电流信号转化为电压信号。
当电流超过阈值时，电压信号将触发控制电路，使开关断开，切断电源。
过流保护电路的设计要考虑快速响应和高精度的特点，以确保对过流情况能够及时做出反应。
过压保护电路的原理是通过检测电压的大小，当电压超过设定的阈值时，立即切断电源，从而避免过大的电压对设备的损害。
过压保护电路通常采用电压传感器来实现，传感器可以感知电压的大小，并将电压信号转化为电流信号。
当电压超过阈值时，电流信号将触发控制电路，使开关断开，切断电源。
过压保护电路的设计同样需要考虑快速响应和高精度的特点，以确保对过压情况能够及时做出反应。
在实际应用中，过流过压保护电路通常是集成在电子设备的电源模块中的。
电源模块是电子设备的核心部件之一，负责将外部电源转化为设备所需的稳定电源。
过流过压保护电路可以有效地保护电源模块和整个电子设备免受过流和过压的危害。
除了过流过压保护电路，还有一些其他的保护电路也非常重要。
例如，过温保护电路可以检测设备内部温度的变化，当温度超过设定的阈值时，立即切断电源，避免设备因过热而损坏。
短路保护电路可以检测电路中是否存在短路情况，当检测到短路时，立即切断电源，以防止电流过大导致设备损坏。
过流过压保护电路是电子设备中非常重要的保护装置。
它能够有效地检测和响应电流和电压异常情况，保护设备免受损坏和危险。
在电子设备的设计和制造过程中，过流过压保护电路的合理设计和应用是至关重要的，它不仅可以提高设备的可靠性和安全性，还可以延长设备的使用寿命。
过压过流保护电路设计
过压过流保护电路设计过压过流保护电路是电子设备中非常重要的一种保护机制，能够有效地保护电路、电源和设备安全。
本文将介绍过压过流保护电路的设计原理和实现方法，主要包括过压保护电路、过流保护电路和整合过压过流保护电路。
过压保护电路是一种用于保护电子设备电路不受过高电压损害的电路。
其设计基于普通开关稳压电源，当输入电压超过可承受范围时，过压保护电路将不会通过输出端口向下的电路供电，从而使电路不受过高电压损害。
过压保护电路一般由电源稳压芯片、输血电阻、稳压二极管、开关二极管和放电二极管等组成。
输血电阻的作用是降低过高的输入电压，稳压二极管用于稳定输出电压，开关二极管用于控制输出电流的开关状态，放电二极管用于保护电源和电路不会受到电流的反冲击。
过压过流保护电路能够保护电路、电源和设备免受过压和过流损害，是电子设备中不可或缺的保护机制。
通过学习以上的设计原理和实现方法，可以更好地理解和应用该电路，提高电子设备的安全性和稳定性。
实际上，过压过流保护电路已经广泛应用于电子设备中，如手机、电脑、电视等。
它不仅可以保护电子设备本身，还可以保护用户的安全。
在使用充电器充电时，由于一些原因可能导致过压和过流现象，如果没有过压过流保护电路，充电器可能会过热甚至发生爆炸，从而对用户造成伤害。
从设计角度来看，过压过流保护电路的实现并不困难。
它可以通过选择合适的稳压芯片、二极管、电容等元器件进行电路设计和搭建，同时调整稳压芯片和比较器的参数，达到最佳的保护效果。
在实际应用中，需要根据具体需要进行适当的调整和优化，并进行充分的测试和验证，确保电路的安全可靠性。
随着市场对节能环保的要求日益增强，可以考虑采用智能化的过压过流保护电路，使设备在满足保护需要的能够实现尽可能的节能和环保效果。
在充电器中，可以通过控制输出电压和电流的大小和速度，实现节省能源的目的。
对于一些重要的应用场景，如汽车电路、机器人控制系统等，过压过流保护电路也具有重要的应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过压保护电路
开关管的开关频率就是行频，采用PTN3361行频作为开关管的工作频率是为了减小开关电源对图像的干扰影响。
由于开关管的开关频率是由行频控制的，这样开关管的工作周期是一定的。
开关管导通时间的长短是由输出电压的大小决定的，它是可以改变的，所以这是一个调宽式电路。
过压保护电路分析.开关型稳压电源的一个优点是能够很方便地引入各种保护电路，这一电源电路设有3种保护电路：一是过压保护电路，二是行输出过流保护电路，三是场瑜出级短路保护电路。
图3-165所示是这种机芯电源电路中的保护电路，电路中的VT704用于保护电路中的晶闸管，VT702是行输出管，M601构成场输出级
电路，rl703是行输出变压器。
过压保护电路是用来防止彩色电视机中高压太高的电路，当高压太高时会出现危险情况。
这一保护电路的工作原理是这样：当高压升高时，行输出变压器T703的另一组绕组(②．⑧)两端的电压也升高，这一电压经VD707、VD705和C729构成的倍压整流电路的整流，再经C730滤波后，加到电源电路中CP701的①脚上，经内电路中的Rl、R2分压，加到稳压二极管上，使之导通，这样CP701的③脚输出一个直流电压，加到晶闸管控制极上，使之导通。
在VT704导通后，将电阻R729接地，由于该电阻只有1Q，这样相当于将稳压电源+60V输出端对地短接，使脉冲变压器的二次绕组对地短接，自激振荡所需要的正反馈被破坏，电源电路停止工作，没有直流电压输出，达到过压保护的目的。
