图解钢结构各个构件和做法(DOC)
一步步学习--钢结构构件及做法图解（图文并茂）
⼀步步学习--钢结构构件及做法图解（图⽂并茂）钢结构构件及做法图解来⾃千万间 00:00 05:51标题⼀建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明⼒学原理门式刚架结构以柱、梁组成的横向刚架为主受⼒结构，刚架为平⾯受⼒体系。
为保证纵向稳定，设置柱间⽀撑和屋⾯⽀撑。
刚架刚架柱和梁均采⽤截⾯H型钢制作，各种荷载通过柱和梁传给基础。
⽀撑、系杆刚性⽀撑采⽤热轧型钢制作，⼀般为⾓钢。
柔性⽀撑为圆钢。
系杆为受压圆钢管，与⽀撑组成受⼒封闭体系。
屋⾯檩条、墙梁⼀般为C型钢、Z型钢。
承受屋⾯板和墙⾯板上传递来的⼒，并将该⼒传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部⼆层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部⼆层节点参照多层框架体系。
1-1-5、刚架衍⽣形式■吊车和局部⼆层可在衍⽣形式刚架中布置。
■⼭墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱⽐截⾯旋转了90度。
1-2、多层框架体系1-2-1、框架图⽰1-2-2、说明⼒学模型a.纯刚接框架：纵横两个⽅向均采⽤刚接的框架。
b.刚接-⽀撑框架：横向采⽤刚接，纵向采⽤铰接，并在纵向设置⽀撑，以传递⽔平⼒。
c.⽀撑式框架：纵横向均采⽤铰接，两向均设置⽀撑传递⽔平⼒。
d.有时为保证⾜够的刚度，在刚接框架中亦设置⽀撑。
框架柱框架柱可采⽤H型截⾯、箱形截⾯、⼗字形截⾯、圆管形截⾯等。
所有上部结构的⼒都通过框架柱传递给基础。
框架梁框架梁⼀般采⽤H型截⾯。
楼盖和屋盖上的⼒通过框架梁传递给框架柱。
⽀撑⽀撑采⽤⼀般采⽤热轧型钢制作，其功能是传递层间⽔平⼒和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点标题⼆⽀撑、系杆2-1、图⽰柱间柔性⽀撑柱间刚性⽀撑2-2、说明■⽀撑分为柔性⽀撑和刚性⽀撑两种。
柔性⽀撑由圆钢制作，安装时必须张紧，主要⽤于门式刚架结构。

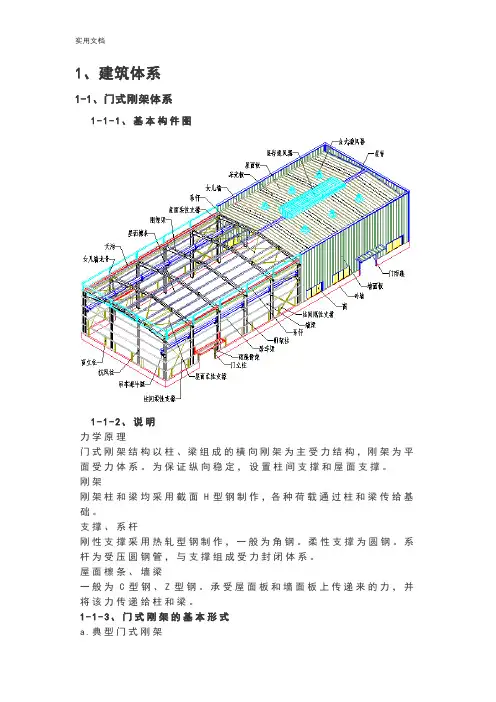

钢结构各构件及其做法地现用图解(图文)
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
钢结构节点图集
钢结构节点图集导言钢结构是一种广泛应用于建筑、桥梁和其他重要工程中的结构形式。
它的强度、刚度和耐久性使其成为许多工程项目的首选。
在钢结构的设计和施工过程中，节点起着至关重要的作用，它们连接和固定构件，使整个结构形成稳定的整体。
本文将介绍一些常见的钢结构节点，并提供详细的图解，以便读者更好地了解钢结构节点的设计原理和施工要点。
1. 锚固节点锚固节点是钢结构中最常见的节点类型之一。
它用于将结构固定在地基或基础上，以提供稳定性和耐久性。
常见的锚固节点包括角钢连接节点、基础板锚固节点和预埋件锚固节点。
1.1 角钢连接节点角钢连接节点角钢连接节点角钢连接节点是一种使用角钢来连接构件的节点。
它通过焊接或螺栓连接来实现构件的固定。
角钢连接节点适用于梁柱、柱柱和梁梁连接处。
图中显示了一个角钢连接节点的示例。
1.2 基础板锚固节点基础板锚固节点基础板锚固节点基础板锚固节点是一种将结构固定在混凝土基础上的节点。
它通过将基础板与结构连接来实现固定。
基础板通常具有预埋的螺栓或锚栓，以便于将结构固定在基础上。
图中显示了一个基础板锚固节点的示例。
1.3 预埋件锚固节点预埋件锚固节点预埋件锚固节点预埋件锚固节点是一种将结构预先安装在混凝土构件中的节点。
它通过将预埋件（如螺栓或焊接件）与结构连接来实现固定。
预埋件通常在混凝土浇筑之前就预先放置好。
图中显示了一个预埋件锚固节点的示例。
2. 梁柱节点梁柱节点是钢结构中另一个常见的节点类型。
它用于连接和支撑梁和柱子，以便于传递荷载和保持结构的稳定性。
常见的梁柱节点包括刚性节点、铰接节点和剪力连接节点。
2.1 刚性节点刚性节点刚性节点刚性节点是一种具有刚性连接的梁柱节点。
它通过焊接或螺栓连接来实现梁和柱的刚性连接。
刚性节点能够传递较大的弯矩和剪力力，保持梁和柱的相对位置不变。
图中显示了一个刚性节点的示例。
2.2 铰接节点铰接节点铰接节点铰接节点是一种具有铰接连接的梁柱节点。
它通过使用铰接连接件（如铰链或节杆）来实现梁和柱的铰接连接。
钢结构车间结构施工图（24米跨带吊车、女儿墙）
结构识图梁板柱图解超实用
VS
控制措施
为减小预应力损失，可以采取以下措施： 选用变形小、内缩量小的锚具；减少张拉 次数；控制张拉速度；加强养护等。
06
结构识图常见问题解答与 经验分享
如何提高结构识图速度和准确性？
掌握基本构件的识图方法
01
熟悉梁、板、柱等基本构件的图纸表示方法，能够快
速识别并理解其含义。
练习空间想象能力
02 通过大量练习和观察实际结构，培养空间想象能力，
钢材种类和性能要求
种类
碳素结构钢、低合金高强度结构钢。
性能要求
具有较高的强度、塑性和韧性；具有良好的 工艺性能，如冷弯性能、焊接性能和冷加工 成型性能等；具有良好的耐腐蚀性，在潮湿 和腐蚀性介质的环境中应具有耐腐蚀性。
焊接连接方法及质量评定标准
焊接连接方法
手工电弧焊、埋弧自动焊、气体保护焊等。
质量评定标准
03
柱与基础的连接
通常采用杯口连接或插入式连接。杯口连接具有较好的承载力和刚度，
但需要较高的施工精度；插入式连接施工方便，但承载力相对较低。
03
钢筋混凝土结构识图实例 分析
框架结构实例分析
1 2
框架结构的组成
由梁、板、柱等基本构件组成的空间结构体系。
受力特点
框架结构在水平荷载作用下，呈现出“剪切型” 变形，即层间位移随楼层增高而减小。
结构识图基本原则和方法
基本原则
整体性原则、层次性原则、关联性原则和动态性原则。即从整体到局部、从大 到小、逐层深入地理解结构图纸；同时注意各构件之间的关联性和动态变化。
基本方法
阅读设计说明、熟悉标准图集、掌握常用符号和标注方法、理解构造要求和施 工方法等。通过不断学习和实践，提高结构识图能力和水平。

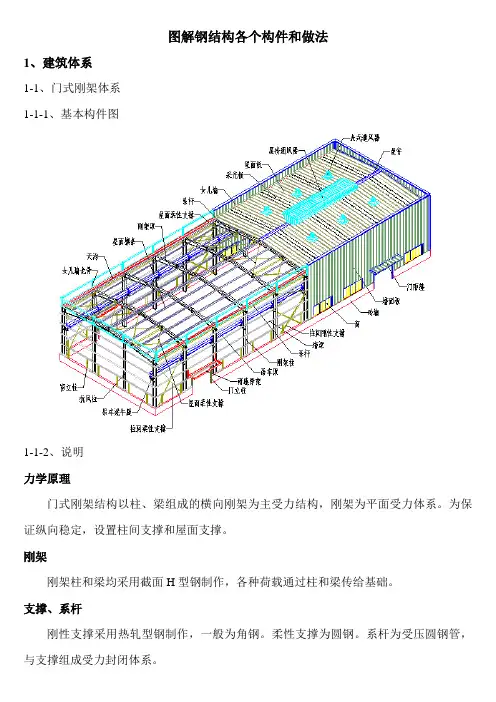

图解钢结构各个构件和做法
图解钢结构各个构件和做法1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■ 吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
在支撑端头有刚性构件和传递压力的情况■屋面水平支撑做法同柱间支撑。
钢结构设计原理---拉弯压弯构件
max maxx,y []
[]取值同 轴压构件。
第六章 拉弯、压弯构件
§6.2 拉弯、压弯构件的强度
对拉弯构件、截面有削弱或构件端部弯矩大于跨间 弯矩的压弯构件，需要进行强度计算。
hw h
h (1-2)h h
Af=bt y
x Mx x Aw=hwtw
y
fy
fy
fy
fy H
N
H
fy
fy
(a) (b) (c
第六章 拉弯、压弯构件
§6.1拉弯、压弯构件的应用和截面形式 1、拉弯、压弯构件的应用
构件同时承受轴心压（拉）力和绕截 面形心主轴的弯矩作用，称为压弯 （拉弯）构件。根据绕截面形心主轴 的弯矩，有单向压（拉）弯构件；双 向压（拉）弯构件。弯矩由偏心轴力 引起时，也称作偏压（或拉）构件。
图6.1 压弯、拉弯构件
2. 箱形截面的腹板
考虑到两块腹板可能受力不均，因而箱形截面高厚比值取为共字
型截面腹板的0.8倍。但不应小于
40 235/ fy
第六章 拉弯、压弯构件
3.T形截面的腹板
当弯矩作用在T形截面对称轴内并使腹板自由边受压时：
当0≤1.0时
h0 15 tw
235/ fy
（6.26a）
当0＞1.0时
h0 18 tw
（6.4）
第六章 拉弯、压弯构件
1.单向拉弯、压弯构件强度计算公式
N Mx f
An xWnx
（6.5a）
第六章 拉弯、压弯构件
2.双向拉弯、压弯构件强度计算公式
N Mx My f
An xWnx yWny
（6.5b）
N——轴心压力设计值
An——验算截面净截面面积
钢结构各构件及其做法的图解(图文)
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆 2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
钢结构基本构件分类及其做法图解
钢结构基本构件分类及其做法图解钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。
结构主要由型钢和钢板等制成的梁钢、钢柱、钢桁架等构件组成，并采用硅烷化、纯锰磷化、水洗烘干、镀锌等除锈防锈工艺。
各构件或部件之间通常采用焊缝、螺栓或铆钉连接。
因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
建筑结构丨图解钢结构各个构件和做法，值得收藏学习
建筑结构丨图解钢结构各个构件和做法，值得收藏学习展开全文轻型钢结构与普通钢结构的特点谁清斋轻型钢结构与普通钢结构的特点一.轻型钢结构与普通钢结构的特点。
4.实际上，采用目前的主流技术后，低层钢结构，住宅钢结构，多层钢结构，高层钢结构，超高层钢结构，钢结构电厂，钢结构桥梁，钢结构铁塔，钢结构海洋钻井平台，...经过优化都会比教科书上写的较为详细；多层轻型房屋钢结构设计的依据为《钢结构设计规范》(gbjl7_88)，中国工程建筑标准化协会组织编制的《轻型房屋钢结构设计规程》正在报批中。
