电阻阻值的标示方法一般有以下几种:
1. 数字法:用阻值数字直接表示,单位为欧姆(Ω),例如10Ω、100Ω等。

2. 科学计数法:采用幂次表示法,例如1KΩ代表1000Ω,1MΩ代表1000000Ω。

3. 阻值色环编码法:电阻上通常会有彩色的色环,根据色环的颜色和位置可以得到阻值的大小。

不同的色环代表不同的数字,有红、橙、黄、绿、蓝、紫、灰、白、金、银等颜色。

色环的位置也有特定的意义,比如前两个色环表示前面两位数字,第三个色环表示数量级,第四个色环表示容差。

4. 文字标识法:在电阻上直接印上阻值,并用单位Ω表示。

以上是常见的电阻阻值标示方法,选用哪种方法主要根据具体情况和制造商的要求来决定。

电阻标称

电阻标称
T TΩ(1012) 太欧
表2
允许偏差(%) 文字符号 允许偏差(%) 文字符号
±0.001 Y ±0.5 D
±0.002 X ±1 F
±0.005 E ±2 G
±0.25 C
注:大多数电阻器的允许偏差值J、K、M三类。
例如:6R2J表示该电阻标称值为6.2Ω,允许偏差为±5%;3K6K表示电阻值为3.6KΩ,允许偏差为±10%;1M5则表示电阻值为1.5MΩ,允许偏差为±20%。
这是采用文字符号法表示的电阻标志法,E或R都代表小数点,E前面的数字代表整数位,后面的代表小数位,单位是国际单位制中的主单位。若是电阻就是欧姆,如1E2表示1.2Ω;0E表示0Ω,通常其作用相当于一根跳线;100E表示100Ω。
±0.01 L ±5 J
±0.02 P ±10 K
2. 文字符号法:文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上。电阻器的标称值的单位标志符号见表1,允许偏差见表2。
表1
电阻值
பைடு நூலகம்
文字符号 单位及进位关系 名称
R Ω(100) 欧姆
K KΩ(103) 千欧
M MΩ(106) 兆欧
G GΩ(109) 吉欧
3. 色标法:普通的电阻器用四色环表示,精密电阻用五色环表示。紧靠电阻体一端头的色环为第一环,露着电阻体本色教多的另一端头为末环。
4. 数码标志法:在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。常见于贴片电阻或进口器件上。在三位数码中,从左至右第一、二位数表示电阻标称值的第一、二位有效数字,第三位数为倍率10n 的“n”(即前面两位数后加“0”的个数),单位为Ω。例如标识为222的电阻器,其阻值为2200Ω既2.2KΩ;表识为105的电阻器为1MΩ;标志为47的电阻器阻值为4.7Ω。需要注意的是要将这种标志法与传统的方法区别开来:如标志为220的电阻器其电阻为22Ω,只有标志为221的电阻器其阻值才为220Ω。标志为0或000的电阻器,实际是跳线,阻值为0Ω。在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。如标志为53表示5,14和54分别表示10和50。一些精密贴片电阻器也有用四位数字表示法,如1005表示10等。

电阻器的阻值和误差

电阻器的阻值和误差

普通电阻一般用四色环来表示电阻器的阻值和误差,靠近电阻器端头的为第一条色环,其余依次为第二、第三、第四条色环。

第一条色环表示第一位数,第二条色环表示第二条数。

先熟记第一、二环每种颜色所代表的数。

可这样记忆:棕=1 ,红=2,橙=3,黄=4,绿=5,蓝=6,紫=7,灰=8,白=9,黑=0。

第三条色环表示倍乘,即表式有效数字后应加0的个数。

棕=1 ,红=2,橙=3,黄=4,绿=5,蓝=6,紫=7,灰=8,白=9,黑=0,金表示有效数字后乘以0.1,银表示有效数字后乘以0.01。

第四条色环表示误差范围。

金:5%、银:10%、无色:20%精密电阻器一般用五条色环表示,器前三色环表示有效数字,第四色环表示倍乘,最后一色环表示误差,表示误差的色环除金、银、无色之外还有棕(1%)、红(2%)、绿(0.5)、蓝(0.25%)、紫(0.1%)色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。

但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:技巧1:先找标志误差的色环,从而排定色环顺序。

最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

技巧2:棕色环是否是误差标志的判别。

棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。

在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×10000=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×1Ω=140Ω,误差为1%。

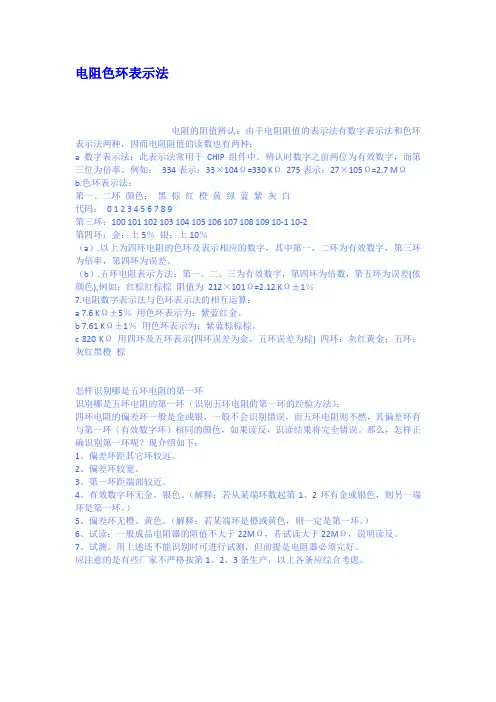

电阻色环表示法

电阻色环表示法

电阻色环表示法电阻的阻值辨认:由于电阻阻值的表示法有数字表示法和色环表示法两种,因而电阻阻值的读数也有两种:a 数字表示法:此表示法常用于CHIP组件中。

辨认时数字之前两位为有效数字,而第三位为倍率。

例如:334表示:33×104Ω=330 KΩ275表示:27×105Ω=2.7 MΩb.色环表示法:第一、二环颜色:黑棕红橙黄绿蓝紫灰白代码:0 1 2 3 4 5 6 7 8 9第三环:100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环:金:土5%银:土10%(a).以上为四环电阻的色环及表示相应的数字,其中第一、二环为有效数字,第三环为倍率,第四环为误差。

(b).五环电阻表示方法:第一、二、三为有效数字,第四环为倍数,第五环为误差(依颜色),例如:红棕红棕棕阻值为212×101Ω=2.12 KΩ±1%7.电阻数字表示法与色环表示法的相互运算:a 7.6 KΩ±5%用色环表示为:紫蓝红金。

b 7.61 KΩ±1%用色环表示为:紫蓝棕棕棕。

c 820 KΩ用四环及五环表示(四环误差为金,五环误差为棕) 四环:灰红黄金;五环:灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环(识别五环电阻的第一环的经验方法):四环电阻的偏差环一般是金或银,一般不会识别错误,而五环电阻则不然,其偏差环有与第一环(有效数字环)相同的颜色,如果读反,识读结果将完全错误。

那么,怎样正确识别第一环呢?现介绍如下:1、偏差环距其它环较远。

2、偏差环较宽。

3、第一环距端部较近。

4、有效数字环无金、银色。

(解释:若从某端环数起第1、2环有金或银色,则另一端环是第一环。

)5、偏差环无橙、黄色。

(解释:若某端环是橙或黄色,则一定是第一环。

)6、试读:一般成品电阻器的阻值不大于22MΩ,若试读大于22MΩ,说明读反。

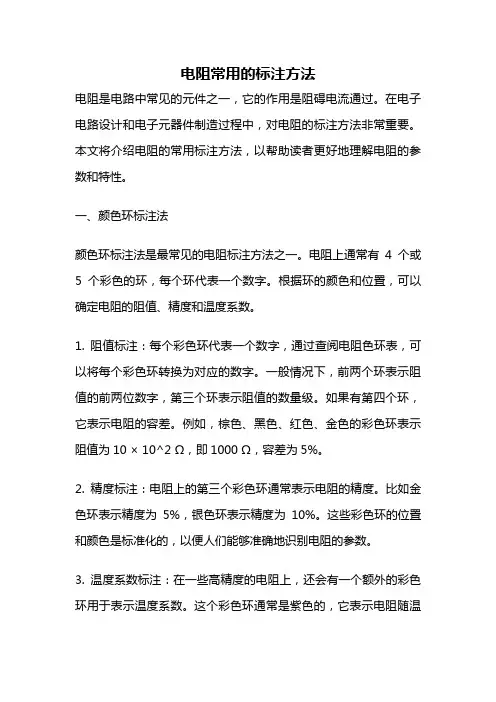

电阻常用的标注方法

电阻常用的标注方法

电阻常用的标注方法电阻是电路中常见的元件之一,它的作用是阻碍电流通过。

在电子电路设计和电子元器件制造过程中,对电阻的标注方法非常重要。

本文将介绍电阻的常用标注方法,以帮助读者更好地理解电阻的参数和特性。

一、颜色环标注法颜色环标注法是最常见的电阻标注方法之一。

电阻上通常有4个或5个彩色的环,每个环代表一个数字。

根据环的颜色和位置,可以确定电阻的阻值、精度和温度系数。

1. 阻值标注:每个彩色环代表一个数字,通过查阅电阻色环表,可以将每个彩色环转换为对应的数字。

一般情况下,前两个环表示阻值的前两位数字,第三个环表示阻值的数量级。

如果有第四个环,它表示电阻的容差。

例如,棕色、黑色、红色、金色的彩色环表示阻值为10 × 10^2 Ω,即1000 Ω,容差为5%。

2. 精度标注:电阻上的第三个彩色环通常表示电阻的精度。

比如金色环表示精度为5%,银色环表示精度为10%。

这些彩色环的位置和颜色是标准化的,以便人们能够准确地识别电阻的参数。

3. 温度系数标注:在一些高精度的电阻上,还会有一个额外的彩色环用于表示温度系数。

这个彩色环通常是紫色的,它表示电阻随温度变化的百分比。

通过查阅电阻色环表,可以将紫色环转换为对应的温度系数值。

二、数值标注法数值标注法是另一种常用的电阻标注方法。

在这种方法中,电阻的阻值直接以数字形式标在电阻上。

数值标注法相对简洁直观,无需额外的计算和转换。

1. 阻值标注:阻值可以直接用数字标在电阻上。

例如,1000 Ω的电阻可以直接标为1000或1k。

2. 精度标注:精度通常以百分比的形式标在电阻上。

例如,5%的电阻可以标为5%。

3. 温度系数标注:温度系数可以以ppm/℃(百万分之一/摄氏度)或%/℃(百分比/摄氏度)的形式标在电阻上。

例如,100ppm/℃的电阻可以标为100ppm/℃。

三、型号标注法型号标注法是一种简化的电阻标注方法,适用于一些常见的电阻型号。

在这种方法中,电阻的参数直接标在电阻上,无需使用彩色环或数字转换。

电阻电容容量的数字标注解释

电阻电容容量的数字标注解释
电阻-定义:导体对电流的阻碍作用就叫导体的电阻。电阻的阻值标法通常有色环法,数字法。色环法在一般的的电阻上比较常见。由于手机电路中的电阻一般比较小,很少被标上阻值,即使有,一般也采用数字法,即:
101——表示100Ω的电阻; 102——表示1KΩ的电阻; 103——表示10KΩ的电阻; 104——表示100KΩ的电阻; 105——表示1MΩ的电阻; 106——表示10MΩ的电阻。
如果一个电阻上标为223,则这个电阻为22KΩ。电阻在手机机板上一般的外观示意图如图5所示,其两端为银白色,中间大部分为黑色。
电容-所谓电容,就是容纳和释放电荷的电子元器件。
电容容量的数字标注解释
1.表面上的标称容量数字以2字结尾的,容量单位为PF。容量为前两位数字乘100。例:102=1000PF 642=6400PF。
5.标称容量数字以6字结尾的,容量单位为uF。容量为十几微法,例:106=10uF 。
6.标称容量数字以n字结尾的,容量单位为uF。容量为零点几到零点零几微法。例:100n=0.1uF 10n=0.01uF
另外电容没有特别标注的,耐压均为63V。误差没有标明的容量误差为10%。
2.标称容量数字以3字结尾的,容量单位为uF。容量为零点零几微法,例:103=0.01uF 823=0.082uF。
3.标称容量数字以4字结尾的,容量单位为uF。容量为零点几微法,例数字以5字结尾的,容量单位为uF。容量为几微法,例:105=1.0uF 475=4.7uF。

电阻值表示方法

电阻值表示方法

电阻值的表示方法
电阻值的标注方法有3种,即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路,在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如:472 表示47×102Ω(即4.7KΩ);104则表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、0=0Ω.
c、色环标注法使用最多,普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下:如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)
四色环电阻器(普通电阻)
标称值第一位有效数字
标称值第二位有效数字
标称值有效数字后0的个数(10的倍幂)
允许误差
图1-1 两位有效数字阻值的色环表示法
如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)
五色环电阻器(精密电阻)
d、SMT精密电阻的表示法,通常也是用3位标示。

一般是2位数字和1位字母表示,两个数字是有效数字,字母表示10的倍幂,但是要根据实际情况到精密电阻查询表里出查找.下面是精密电阻的查询表:。

电阻阻值计算方式贴片电阻热敏电阻

电阻阻值计算方式贴片电阻热敏电阻

导体的电阻通常用字母R表示,电阻的单位是欧姆(ohm),简称欧,符号是Ω(希腊字母,读作Omega),1Ω=1V/A。

比较大的单位有千欧(kΩ)、兆欧(MΩ)(兆=百万,即100万)。

KΩ(千欧),MΩ(兆欧),他们的换算关系是:两个电阻并联式也可表示为1TΩ=1000GΩ;1GΩ=1000MΩ;1MΩ=1000KΩ;1KΩ=1000Ω(也就是一千进率)104——表示10*10^4即100KΩ的电阻;503——表示50*10^3即50KΩ的电阻;依次类推。

如果一个电阻上标为22*103,则这个电阻为220KΩ。

为什么贴片电阻01C 的阻值是10K, D1D是100K, 18A是150欧, 02C是10.2K ?前两位是阻值代码,如代码01 对应阻值是“100欧姆”。

后一位字母表示数字零的个数。

和在一起就是该电阻的阻值。

例如:01代表有效数字是100;C表示×10的二次方,01C=100×100=10K 单位是欧姆贴片电阻的封装与功率关系如下表:封装额定功率@ 70°C 最大工作电压(V) 英制(inch) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注:电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值。

电阻器阻值识别方法(字符代码法)

电阻器阻值识别方法(字符代码法)
37
237
53
348
69பைடு நூலகம்
511
85
750
06
113
22
165
38
243
54
357
70
523
86
768
07
115
23
169
39
249
55
365
71
536
87
787
08
118
24
174
40
255
56
374
72
549
88
806
09
121
25
178
41
261
57
383
73
562
89
825
10
124
26
182
代码
数值
代码
数值
代码
数值
代码
数值
代码
数值
01
100
17
147
33
215
49
316
65
464
81
681
02
102
18
150
34
221
50
324
66
475
82
698
03
105
19
154
35
226
51
332
67
487
83
715
04
107
20
158
36
232
52
340
68
499
84
732
05
110

电阻器的标志方法

电阻器的标志方法

电阻器的标志方法课前阅读:在电路中,电阻通常用大写英文字母“R”表示,在国家Array标准电路图中,电阻的符号如右图所示。

电阻大小的基本单位是欧姆(符号Ω),还有较大的单位千欧(KΩ)、兆欧(MΩ)、千兆欧(GΩ)及兆兆欧(TΩ)。

电阻器的标称阻值和偏差通常都标在电阻器件上,标志方法主要有以下几种:1、直标法直标法是将电阻器的标称阻值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示。

未标偏差值的即为±20%。

例如图一、图二的电阻标志方法即为直标法,其中图一该电阻标称值为5.1KΩ,偏差为±5%。

图二中该电阻标称值为680Ω,偏差为±20%。

2、文字符号法文字符号法是将电阻器的标称阻值和允许偏差用数字和文字符号按一定的规律组合标志在电阻体上。

电阻器的标称值的单位标示符号如表一所示,允许偏差如表二所示。

表一:表二:在有些精密电阻中,通常采用四位数字加两位字母的标示方法。

前面的四位数字表示阻值:前三位数字分别表示阻值的百、十、个位数字,第四位数字表示前面三个数字后面加“0”的个数(10的倍数),单位为欧姆;数字后面的第一个英文字母代表误差,第二个字母代表温度系数(如表三所示)。

例如:标示为“2151FC”电阻的阻值是215*10=2.15KΩ,误差是±1%,温度系数为50ppm/℃。

3、色标法色标法是指用不同颜色的环(色环),按照它们的颜色和排列顺序在电阻体上标志出主要参数的方法。

普通的电阻器用四色环表示,精密电阻用五色环表示。

紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环。

若采用四色环标注,其第一色环是十位数,第二色环为个位数,第三色环为乘数,第四色环为允许误差(如图五所示),各种颜色所代表的数值如表四所示。

例如:4色环的电阻的颜色排列为红黑棕金。

则这只电阻的电阻值为200Ω,允许偏差为±5%。

若采用5色环标示,则其第一色环为百位数,第二色环是十位数,第三色环是个位数,第四色环是乘数,第五色环为允许偏差(如图六所示)。

电阻值单位符号

电阻值单位符号

电阻值单位符号引言在电路中,电阻是一个非常重要的元件。

它用于控制电流的流动,并限制电流的大小。

电阻的值是通过测量电流和电压之间的关系来确定的。

在测量电阻时,我们需要使用合适的单位来表示电阻的值。

在本文档中,我们将探讨电阻值的单位符号,并解释它们的含义。

基本单位符号电阻值通常使用欧姆(Ω)作为单位符号。

欧姆是国际单位制中电阻的基本单位,它定义为当通过一个电阻为1欧姆的导体时,通过导体的电流为1安培时,导体两端的电压差为1伏特。

在电路图中,我们可以使用Ω来表示电阻的值。

例如,一个10欧姆的电阻可以写作10Ω。

常见的电阻值单位除了基本单位Ω外,电阻值还可以用一些常见的单位来表示。

以下是一些常见的电阻值单位:1.千欧姆(kΩ):千欧姆是指1000欧姆。

所以1 kΩ等于1000 Ω。

这是最常见的电阻值单位之一。

2.兆欧姆(MΩ):兆欧姆是指1000000欧姆。

所以1 MΩ等于1000000 Ω。

兆欧姆通常用于高阻值的电阻器,如大规模集成电路。

3.毫欧姆(mΩ):毫欧姆是指0.001欧姆。

所以1 mΩ等于0.001 Ω。

毫欧姆通常用于测量非常小的电阻值,如电路板上的导线电阻。

4.微欧姆(μΩ):微欧姆是指0.000001欧姆。

所以1 μΩ等于0.000001 Ω。

微欧姆通常用于测量非常小的电阻值,如超导材料。

进制单位电阻值也可以表示为进制单位的倍数。

以下是一些常见的进制单位:1.千(K):1 kΩ等于1000 Ω。

在电阻值较大的情况下,可以使用K作为进制单位。

2.兆(M):1 MΩ等于1000000 Ω。

在电阻值非常大的情况下,可以使用M作为进制单位。

3.毫(m):1 mΩ等于0.001 Ω。

在电阻值较小的情况下,可以使用m作为进制单位。

4.微(μ):1 μΩ等于0.000001 Ω。

在电阻值非常小的情况下,可以使用μ作为进制单位。

示例以下是一些示例,显示了不同单位符号的电阻值:•100 Ω:100欧姆•10 kΩ:10千欧姆• 1 MΩ:1兆欧姆• 1.5 Ω:1.5欧姆• 2.2 mΩ:2.2毫欧姆•0.01 Ω:0.01欧姆总结本文档介绍了电阻值的单位符号。

电阻的阻值识别

电阻的阻值识别
判别电阻阻值识别 电阻阻值的表示方法
• 电阻器的标称阻值和允许误差一般都直接标注在电阻体的 表面上,体积小的电阻器则用文字符号或色标法表示。
电阻的阻值识别
四环电阻器
电阻的阻值识别
四环电阻器的识读 • 步骤: ①拿起电阻,识别第一、二环的颜色,确定有效数。 ②识别第三环的颜色,确定倍乘数。 ③识别第四环的颜色,确定误差数。 ④确定电阻器的阻值。
电阻的阻值识别
五环电阻器
电阻的阻值识别
五环电阻器的识读 • 步骤: ①拿起电阻,读出第一、第二、第三环的颜色,确定有效 值。 ②识别第四环的颜色,确定倍乘数。 ③识别第五环的颜色,确定误差数。 ④确定电阻器的阻值。
电阻的阻值识别
万用表直接测电阻 • 电阻阻值也可用万用表的欧姆档直接测阻值。
• 万用表测试的阻值只能是粗略测量,误差较大,通常用来

电阻【Resistor】表示法

电阻【Resistor】表示法

电阻【Resistor】表示法.电阻是指电阻器【Resistor】,通常用“R”表表示,是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能。

电阻在电路中通常起分压分流的作用,对信号来说,交流与直流信号都可以通过电阻。

电阻的阻值标法通常有色环法,数字法。

【数字法】10^1---表示10Ω的电阻; 10^2---表示100Ω的电阻; 10^3---表示1KΩ的电阻; 10^4--表示10KΩ的电阻; 10^6--表示1MΩ的电阻; 10^7--表示10MΩ的电阻。

如果一个电阻上标为22*10^3,则这个电阻为22KΩ。

a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩ国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K -表示温度系数为100PPM,102--5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=1000Ω=1KΩ。

1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=10000Ω=10KΩ。

J -表示精度为5%、F-表示精度为1%。

电阻怎样看颜色认多大电阻值.

电阻怎样看颜色认多大电阻值.

电阻怎样看颜色认多大电阻值每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,电阻阻值的单位是欧姆。

下面详细说明。

色环电阻分为四色环和五色环,先说四色环。

顾名思义,就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:10 的幂数;第四条色环:误差表示。

例如:电阻色环:棕绿红金,第一位:1;第二位:5;第三位:10 的幂为2(即100);误差为5%;即阻值为:15X100=1500 欧=1.5 千欧=1.5K还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:阻值的第三位数字;第四条色环:阻值乘数的10 的幂数;第五条色环:误差(常见是棕色,误差为1%)有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环,读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10 的多少次方,例如某电阻色环电阻顺序为:红(2)- 黑(0)- 黑(0)- 黑- 棕,则它表示该电阻阻值为:200X100Q。

再如棕-黑-黑-红-棕,表示该电阻阻值为:100X102Q=10000Q=10KQo 可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。

例如:有电阻:黄紫红橙棕,前三位数字是:472,第四位表示10的3次方,即1000,阻值为:472X1000 欧=472 千欧(即472K)综上,只要金、银色环在最后,那就可以了。

用什么方法把220V的照明电变压成LED (发光二极管)需要的电流(直流3V-4V电源)。

贴片电阻的阻值识别方法

贴片电阻的阻值识别方法

贴片电阻的识别方法:
1、数字索位标称法
数字索位标称法就是在电阻体上用三位数字来标明其阻值。

它的首和二位为有效数字,第三位表示在有效数字后面所加“0”的个数.这一位不会出现字母。

例如:“472′’表示“4700Ω”;“151”表示“150Ω”。

如果是小数.则用“R”表示“小数点”.并占用一位有效数字,其余两位是有效数字。

例如:“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。

2、色环标称法
贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。

一环和二环是有效数字,第三环是倍率。

例如:“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。

3、E96数字代码与字母混合标称法
数字代码与字母混合标称法也是采用三位标明电阻阻值,即“两位数字加一位字母”,其中两位数字表示的是E96系列电阻附表2。

它的
第三它的第三位是用字母代码表示的倍率。

例如:“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49"。

电阻的命名方法

电阻的命名方法

电阻的命名方法
电阻的命名方法通常根据其阻值、功率和精度进行命名。

以下是一些常见的电阻命名方法:
1. 阻值命名方法:电阻的阻值以欧姆为单位进行命名。

常见的阻值命名方法有:
- 带有阻值编号的系统:例如E6、E12、E24等系统,表示电阻阻值范围的分类,比如E6系统表示电阻阻值范围在±20%以内。

例如,220欧姆电阻可表示为220R。

- 带有阻值单位的标准系列:例如1欧姆、10欧姆、100欧姆等。

2. 功率命名方法:电阻的功率以瓦特为单位进行命名。

通常使用字母"W"表示瓦特。

例如,1/4瓦特的电阻命名为1/4W。

3. 精度命名方法:电阻的精度表示电阻的阻值与标称阻值之间的允许差异。

通常使用百分比表示精度。

常见的精度命名方法有±1%、±5%等。

因此,一个完整的电阻命名通常包括阻值、功率和精度三个要素,例如1K欧姆、1/4W、±5%的电阻。

色标电阻的阻值表示方法

色标电阻的阻值表示方法

电阻的阻值表示方法色标法:▪色标法是将电阻的类别及主要技术参数的数值用颜色(色环或色点)标注在它的外表面上。

色标电阻(色环电阻)可分为三环、四环、五环三种标法。

▪快速识别色环电阻的要点是熟记色环所代表的数字含义,为方便记忆,色环代表的数值顺口溜如下:▪1棕2红3为橙,4黄5绿在其中,▪6蓝7紫随后到,8灰9白黑为0,▪尾环金银为误差,数字应为5 10。

▪色环电阻无论是采用三色环,还是四色环、五色环,关键色环是第三环或第四环(即尾环),因为该色环的颜色代表电阻值有效数字的倍率。

想快速识别色环电阻,关键在于根据第三环(三环电阻、四环电阻)、第四环(五环电阻)的颜色把阻值确定在某一数量级范围内,再将前两环读出的数“代”进去,这样可很快读出数来。

▪三色环电阻的色环表示标称电阻值(允许误差均为±20%)。

例如,色环为棕黑红,表示10⨯102Ω=1.0kΩ±20%的电阻。

▪四色环电阻的色环表示标称值(二位有效数字)及精度。

例如,色环为棕绿橙金表示15⨯103Ω=15kΩ±5%的电阻。

▪五色环电阻的色环表示标称值(三位有效数字)及精度。

例如,色环为红紫绿黄棕表示275⨯104Ω=2.75MΩ±1%的电阻。

一般四色环和五色环电阻表示允许误差的色环的特点是该色环距离其它环的距离较远。

较标准的表示应是表示允许误差的色环的宽度是其它色环的(1.5~2)倍。

在五环电阻中棕色环常常既用作误差环又常作为有效数字环,且常常在第一环和最后一环中同时出现,使人很难识别哪一个是第一环,哪一个是误差环。

在实践中,可以按照色环之间的距离加以判别,通常第四环和第五环(即误差环、尾环)之间的距离要比第一环和第二环之间的距离宽一些,根据此特点可判定色环的排列顺序。

如果靠色环间距仍无法判定色环顺序,还可以利用电阻的生产序列值加以判别。

电阻阻值的表示方法

电阻阻值的表示方法

电阻阻值的表示方法
“哎呀,这电阻是啥玩意儿啊?”我看着科学课本上的电阻图片,皱起了眉头。

旁边的同桌凑过来,“咋啦?不认识电阻啊?”我摇摇头,“这电阻阻值咋表示啊?”
嘿,电阻阻值的表示方法可有讲究呢。

一般来说,电阻上会有一些彩色的条纹,就像彩虹糖的颜色一样。

不同的颜色代表不同的数字,通过这些颜色就能知道电阻的阻值啦。

这多有趣呀!就像在玩一个神秘的密码游戏。

那要注意啥呢?可得看清楚颜色,不能弄错了,不然就搞错电阻的阻值啦。

这就像走迷宫,一步错步步错。

电阻在生活中有啥用呢?比如说咱们家里的电器,很多都有电阻呢。

它可以控制电流的大小,就像一个小卫士,保护着电器不被烧坏。

这不是很厉害嘛!就像有个超级英雄在守护着我们的生活。

我记得有一次,我看到爸爸在修一个坏了的收音机。

爸爸拿着一个小小的电阻,说这个电阻坏了,要换一个。

我好奇地看着爸爸换电阻,心里想,这小小的电阻居然这么重要。

那一刻,我觉得科学真的好神奇呀。

电阻阻值的表示方法虽然有点复杂,但是很有趣呢。

我们可以通
过学习电阻,了解更多关于电的知识。

这就像打开了一扇通往神奇世界的大门。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

a. 按阻值特性 :固定电阻、可调电阻、特种电阻 (敏感电阻 .
不能调节的 , 我们称之为固定电阻 , 而可以调节的 , 我们称之为可调电阻 . 常见的例如收音机音量调节的 , 主要应用于电压分配的 , 我们称之为电位器 .
b. 按制造材料 :碳膜电阻、金属膜电阻、线绕电阻,捷比信电阻,薄膜电阻等 .
C. 按安装方式 : 插件电阻、贴片电阻
d. 按功能分:负载电阻,采样电阻,分流电阻,保护电阻等
电阻的主要参数
a. 标称阻值 :标称在电阻器上的电阻值称为标称值 . 单位: Ω, kΩ, MΩ. 标称值
是根据国家制定的标准系列标注的 , 不是生产者任意标定的 . 不是所有阻值的电阻器都存在 . b. 允许误差 :电阻器的实际阻值对于标称值的最大允许偏差范围称为允
许误差 . 误差代码 :F 、 G 、 J、K… (常见的误差范围是:0.01%, 0.05%, 0.1%, 0.5%, 0.25%, 1%, 2%, 5% 等
c. 额定功率 :指在规定的环境温度下 , 假设周围空气不流通 , 在长期连续工作而不损坏或基本不改变电阻器性能的情况下 , 电阻器上允许的消耗功率 . 常见的有
1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、 10W
阻值和误差的标注方法
a. 直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上. eg: 5.1k Ω 5% 5.1k Ω J
b. 文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数 .
eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩ
c. 色标法—用不同颜色的色环来表示电阻器的阻值及误差等级 . 普通电阻一般有 4环表示 , 精密电阻用 5环 .
d. 数码法
用三位数字表示元件的标称值。

从左至右,前两位表示有效数位,第三位表示
10^n(n= 0~8 。

当 n=9时为特例,表示 10^(-1。

0-10欧带小数点电阻值表示为 XRX,RXX. eg :
471=470Ω 105=1M 2R2=2.2Ω
塑料电阻器的 103表示 10*10^3=10k。

片状电阻多用数码法标示,如 512表示5.1k Ω。

电容上数码标示 479为 47*10^(-1=4.7pF。

而标志是 0或 000的电阻器,表示是跳线,阻值为0Ω。

数码法标示时,电阻单位为欧姆,电容单位为 pF ,电感一般不
用数码标示。

色环电阻第一环如何确定
请参照色标法图片
a. 四环电阻 :
因表示误差的色环只有金色或银色 , 色环中的金色或银色环一定是第四环 .
b. 五环电阻 :
(1从阻值范围判断 :因为一般电阻范围是 0-10M, 如果我们读出的阻值超过这
个范围 , 可能是第一环选错了 .
(2从误差环的颜色判断 :表示误差的色环颜色有银、金、紫、蓝、绿、红、棕 . 如里靠近电阻器端头的色环不是误差颜色 , 则可确定为第一环 .。

相关文档
最新文档
