毕业设计。螺旋千斤顶。全部过程及图纸
机械设计作业任务书题目: 螺旋起重器(千斤顶)设计原始数据:起重量Q=40KN,最大起重高度H=200mm 。
1.结构分析人工摇动手柄,手柄带动螺杆转动,螺母固定在基座上,螺杆通过螺旋传动上下运动。
托杯位于螺杆上方,与螺杆相连但不随着螺杆转动,托杯直接重物。
上挡圈防止托杯脱落,下挡圈防止螺杆由螺母脱落。
为了满足以上工作要求,螺杆和螺母以及整体结构必须保证具有足够的强度、耐磨性,能自锁,稳定性合格。
2.选择材料和许用应力千斤顶采用梯形螺纹螺旋传动。
螺杆则采用45﹟钢,调质处理;查机械设计手册表得σs=360 MPa 查机械设计表5.9得 [σ]=σs/(3~5) 手动可取[σ]=100MPa由于螺母与螺杆存在滑动磨损,故采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe3;查表5.9得螺母材料的许用切应力为[τ] =35 MPa 许用弯曲应力为 [σ]b =50 MPa 紧定螺钉、六角螺母均采用标准件。
3.耐磨性计算螺纹耐磨性条件:梯形螺纹,h=0.5p,则式中2d 螺纹中径,mm;F 为螺旋的轴向载荷,N ;H 为螺母旋合高度,mm;ψ 为引入系数,H/2d ; [p]为材料的许用压强,MPa;注: 查机械设计手册可得:ψ=1.8,h=0.5p,[p]=20MPa;2400.81.8*20KN d MPa≥=26.7mm 查机械设计课程设计 表11.5由GB/T5796.3-1986得:取 d=34mm ,2d =31mm,1d =27mm,P=6mm;螺母高度H 1=ψd 2=1.8*31mm=55.8mm 螺纹圈数z= H 1/ P=55.8/6=9.3圈4.螺杆强度校核梯形螺纹校核条件:式中:1d 螺杆螺纹的小径,mm ;[]σ螺杆材料的许用应力,MPa; F 螺杆材料所受的轴向载荷,N ;14*1.25*40*100KN d MPaπ≥=25.2mm 校核通过; 5.螺纹牙强度校核式中τ 螺纹牙根所受的剪切力应力,MPa;b σ螺纹牙根所受的弯曲应力,MPa;F 螺纹牙所受的轴向载荷,N;'d 螺母螺纹大直径,mm;z 螺纹旋合圈数;b 螺纹牙根厚,梯形螺纹b=0.65p=3.9mm,h=0.5p=3mm;h 螺纹牙的工作高度,mm; []τ螺母材料的许用剪切应力,MPa;b σ螺母材料的许用剪切应力,MPa;;所以螺纹牙强度满足要求。
机械设计大作业二设计螺旋起重器(千斤顶)
机械设计大作业二-设计螺旋起重器(千斤顶)机械设计大作业报告二:设计螺旋起重器(千斤顶)一、设计题目:螺旋起重器(千斤顶)的设计二、设计背景与目的在工程领域,起重器是必不可少的设备之一,用于进行物体的提升、降落和搬运。
螺旋起重器作为一种常见的起重器,具有结构简单、操作方便、稳定性好等优点。
本次设计的目的是设计一款结构合理、性能稳定的螺旋起重器(千斤顶),以满足实际工程应用的需求。
三、设计要求与参数1.设计要求(1)最大起重量:1000kg(2)最大起重高度:100mm(3)螺旋直径:16mm(4)螺旋长度:根据实际需要确定(5)设备应具有足够的强度和稳定性,能够承受较大的载荷和冲击。
2.设计参数(1)材料选择:优质碳素结构钢(如Q235)(2)驱动方式:手动操作(3)传动方式:螺旋传动(4)结构形式:采用紧凑型设计,便于携带和使用。
四、设计步骤与方案1.确定总体方案根据设计要求和参数,确定螺旋起重器的总体方案。
主要包括传动方式、结构形式、操作方式等。
考虑到手动操作的特点,设计时应注重设备的便携性和易用性。
2.结构设计根据总体方案,进行结构设计。
主要包括螺旋部分的长度、直径和材质选择,以及支撑部分的材料和结构形式等。
在设计过程中,应考虑到设备的强度、刚度和稳定性要求。
3.传动系统设计根据总体方案和结构设计,进行传动系统的设计。
主要包括传动轴的直径、长度和材质选择,以及齿轮或蜗轮蜗杆等传动元件的选择和设计。
在设计过程中,应考虑到传动效率、平稳性和使用寿命等因素。
4.操作系统设计根据总体方案和结构设计,进行操作系统的设计。
主要包括操作手柄的形状、长度和材质选择,以及操作机构的运动方式和结构设计等。
在设计过程中,应考虑到操作简便、省力和安全等因素。
5.校核与分析对所设计的螺旋起重器进行校核与分析,主要包括强度校核、刚度校核和稳定性分析等。
确保设备能够满足实际工程应用的要求,具有较高的安全性和可靠性。
6.图纸绘制与说明根据所设计的螺旋起重器,绘制相关图纸,包括总装图、部件图和零件图等。
螺旋起重器课程设计

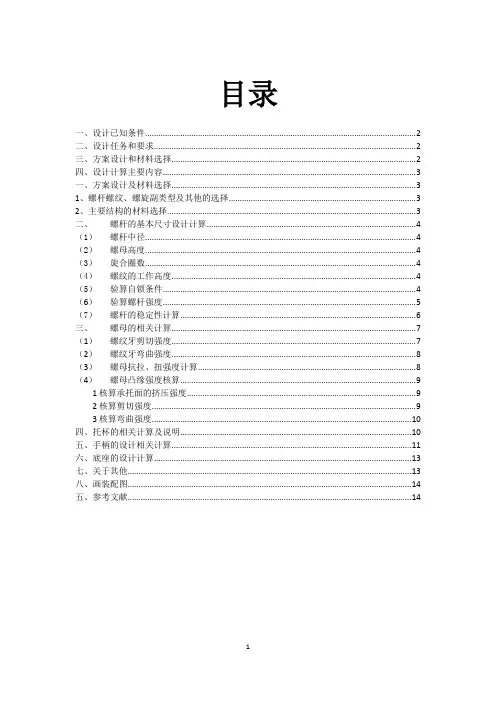

目录一、设计已知条件 (2)二、设计任务和要求 (2)三、方案设计和材料选择 (2)四、设计计算主要内容 (3)一、方案设计及材料选择 (3)1、螺杆螺纹、螺旋副类型及其他的选择 (3)2、主要结构的材料选择 (3)二、螺杆的基本尺寸设计计算 (4)(1)螺杆中径 (4)(2)螺母高度 (4)(3)旋合圈数 (4)(4)螺纹的工作高度 (4)(5)验算自锁条件 (4)(6)验算螺杆强度 (5)(7)螺杆的稳定性计算 (6)三、螺母的相关计算 (7)(1)螺纹牙剪切强度 (7)(2)螺纹牙弯曲强度 (8)(3)螺母抗拉、扭强度计算 (8)(4)螺母凸缘强度核算 (9)1核算承托面的挤压强度 (9)2核算剪切强度 (9)3核算弯曲强度 (10)四、托杯的相关计算及说明 (10)五、手柄的设计相关计算 (11)六、底座的设计计算 (13)七、关于其他 (13)八、画装配图 (14)五、参考文献 (14)一、设计已知条件(1)最大起重量F=35KN;(2)最大起重高度h=180mm;(3)间歇工作,要求自锁性好,灵活轻便。
二、设计任务和要求(1)设计说明书一份,主要内容:已知设计基本参数和条件,螺旋起重器受力分析、各主要零件设计计算;(2)螺旋起重器装配图一张。
三、方案设计和材料选择螺旋起重器是以手柄的往复运动,通过螺母与螺杆的相对运动,从而达到重物的上升和下降;主要是通过固定螺母旋转螺杆带动托杯的上下运动从而达到重物的起落。
螺旋起重器是一种简单的起重机械,运用比较广泛,体积小巧,方便携带,它的结构主要包括:底座、螺母、螺杆、手杆和托杯,螺旋起重器工作的一个重要特性指标为起重的最大重量。
螺旋起重机除了满足设计性能的要求下还应该从结构简单紧凑,经济实惠,降低成本等因数考虑。
即在满足螺旋起重机的最大起重重量与最大升距、材料性能,屈服应力、螺纹等性能设计,可以从螺旋副的设计动手考虑其便用材料最少,体积最小。
四、设计计算主要内容其中 σs =355MPa(7) 螺杆的稳定性计算:当轴向力大于某一临界值时,螺杆会发生侧向弯曲,丧失稳定性取B=60mm,则螺杆的工作长度mm HB L 65.26465.24601802l =++=++=螺杆危险面的惯性半径 mm 25.6mm 4254d i 1===螺杆的长度系数,按一端自由,一端固定考虑取2=μ,螺杆的柔度mm 69.84mm 25.665.2642s =⨯==i l μλ 因此螺杆40<s λ<100,为中柔度压杆,其失稳时的临界载荷按欧拉公式计算的,()()KN l EIc 13965.26426414.31006.214.3F 24522225=⨯⨯⨯⨯⨯⨯==μπ0.435139Q F S c c ≈==满足稳定性要求。
螺旋起重机
螺旋起重器设计一、螺旋起重器的结构和功能螺旋起重器是一种人力起重的简单机械,主要用于起升重物。
图示为采用滑动螺旋的起重器结构示意图。
图中,螺杆7与螺母5组成螺旋副,螺母5与底座8固定联接,紧定螺钉6提高了联接可靠性。
托杯1直接顶住重物,当转动手柄4时,螺杆7一边转动一边上下移动,使托杯1托起重物上下移动,达到起升重物的目的。
这种螺旋起重器结构简单,制造容易,易于自锁,其主要缺点是摩擦阻力大,传动效率低(一般为30%~40%),磨损快,寿命低,传动精度低。
螺旋起重器一般垂直布置,在起重时螺杆7受压,因此都做成短而粗,起升高度不宜太大。
螺母5作为起升时的支承件,常做成整体结构。
螺旋起重器应有可靠的自锁性能,以保证螺杆7和重物在上升下降过程中能可靠地停留在任一位置而不自行下降。
螺杆一般采用梯形牙、右旋、单线螺纹。
当起重量较大时,为减小摩擦阻力,操作省力,可在托杯1的下部安放一推力轴承。
二、螺杆和螺母材料螺杆材料要有足够的强度和耐磨性,一般用45钢,经调质处理,硬度220~250HBS。
螺母材料除要有足够的强度外,还要求在与螺杆材料配合时摩擦因数小和耐磨,可用ZCuAl10Fe3、ZCuAl10Fe3Mn2等。
三、滑动螺旋起重器的设计计算1. 耐磨性计算滑动螺旋的磨损与螺纹工作面上的压力、滑动速度、螺纹表面粗糙度以及润滑状态等因素有关,其中最主要的是螺纹工作表面上的压力,压力愈大,螺旋副间愈容易形成过度磨损。
因此,滑动螺旋的耐磨性计算,主要是限制螺纹工作表面上的压力p,使其小于材料的许用压力[p]。
计算时,一般假设:螺杆上的轴向载荷F作用于螺纹工作承压表面A上。
耐磨性条件校核计算式为:p =][22p hZd QPhH d Q ≤ππ= --------( 1 )式中,Q ──螺杆所受轴向载荷,/N ; d 2──螺纹中径,/mm ; h ──螺纹接触高度,/mm 。
h =0.5(d -D 1),d 为螺杆大径,D 1为螺母小径;Z ──螺纹工作圈数,一般最大不宜超过10圈。
【精品】螺旋起重器的设计
【精品】螺旋起重器的设计螺旋起重器是一种常用的机械传动设备,其构造简单,使用方便,应用范围广泛。
其主要由电机、减速器、螺旋器和倾斜角度调节器等部分组成。
其中,螺旋器是起重机运行的关键部件之一,其设计和制造质量直接影响到起重机的性能和使用寿命。
因此,对螺旋起重器的设计和制造要求非常高,需要经过深入的研究和分析。
螺旋起重器的设计主要包括螺旋器的结构设计和参数计算,减速器的选型和传动布局等方面。
在螺旋器的结构设计中,需要考虑其稳定性、强度和耐久性等因素,同时还要结合实际使用情况确定螺旋器的尺寸、转速和转向等参数。
在减速器的选型和传动布局方面,需要综合考虑起重机的工作负荷、使用条件和能源消耗等因素,选择合适的减速器型号和传动方式。
对于螺旋起重器的设计,关键在于优化设计,实现结构简洁、重量轻、功耗小、效率高、噪声低等多个方面的要求。
在螺旋器的设计中,需要采用先进的计算方法和材料选择技术,确保其受力状态和寿命等性能指标符合要求。
对于减速器的设计,需要结合起重机的工作负荷和使用条件,选用合适的传动比例和传动布局,保证其牵引力和功率输出符合要求。
在螺旋起重器的制造过程中,需要注意材料的选择和处理、加工精度的控制、装配工艺的规范等问题。
特别是对于螺旋器的制造,需要采用高精度的数控机床加工,保证其表面光洁度和几何形状的精度达到要求。
此外,还需要对螺旋器进行热处理、表面处理等工艺处理,提高其强度、硬度和耐腐蚀性等性能。
总之,螺旋起重器的设计和制造是一个复杂且重要的过程,需要技术力量和生产工艺的支持。
只有通过对螺旋起重器性能和结构进行深入的分析和研究,才能实现其高质量、高效率、高可靠性的功能要求。
螺旋起重器设计要点
螺旋起重器设计一、螺旋起重器(千斤顶)简介螺旋起重器是一种简单的起重装置,用手推动手柄即可升起重物。
它一般由底座、螺杆、螺母、托杯、手柄或扳手等零件所组成。
二、螺旋起重器(千斤顶)结构与功能螺旋起重器结构示意图如右图所示。
零件1为托杯,当千斤顶承受重载时,由1直接托住重物。
螺母5与螺杆7组成螺旋副,同时,螺母5又与底座8固定联接,当转动手柄4时,托杯便会随着螺杆而上下移动,从而将重物托起。
紧定螺钉6主要是为了提高了联接可靠性。
三、设计题目设计起重量F = 50 000 N,最大起重高度H=150 mm的螺旋起重器(千斤顶)。
四、题目解答1.选择螺杆、螺母材料螺杆采用45钢调质,由参考文献[2]表10.2查得抗拉强度σb=600Mpa,σs=355Mpa。
由于速度较低,螺母材料用铝青铜ZCuAll0Fe3。
2. 耐磨性计算按耐磨性性条件设计螺纹中径d 2,对于梯形螺纹,8.02≥d ][ψp F 螺杆选用45钢,螺母用铝青铜ZCuAll0Fe3,由参考文献[3]表 5.8 查得[]p =18~25MPa ,从表5.8注释中可以查得,人力驱动可提高约20%,则[]p =21.6 ~30MPa ,取[]p =25MPa 。
由参考文献[3]查得,对于整体式螺母系数=1.2~1.5,取=2。
则代入数据,得8.02≥d ][ ψp F ⨯=8.0 =25.3 mm式中:F ──螺杆所受轴向载荷, N ;2d ──螺纹中径,mm ;[ p ]─—螺旋副材料的许用压力,MPa 。
查参考文献[4]表 11.5 取公称直径d =32 mm,螺距P =3 mm,中径2d =30.5 mm, 小径d 3(d 1)=28. 5 mm,内螺纹大径D 4=32.5 mm 。
3. 螺杆强度校核螺杆危险截面的强度条件为:σe = ≤ [σe ]式中:F ──螺杆所受轴向载荷,F =50 000 N ;d 3(d 1)──螺纹小径,mm d 3(d 1)=28. 5 mm ;T 1──螺纹副摩擦力矩,T 1=F tan (+’ ), 为螺纹升角,=arctan =arctan =1.7942;[σe ]——螺杆材料的许用应力, MPa查参考文献[1]表 5.10 .得钢对青铜的当量摩擦因数f’=0.08~0.10,取f ’=0.09,螺纹副当量摩擦角’ = arctan f’= arctan0.09 = 5.1428。
螺旋起重器设计说明书讲解
重庆大学螺旋起重器设计计算说明书题目: 螺旋起重器学院: 机械工程学院班级: 机自04班姓名: xxx学号: xxxxxxxx题目:设计螺旋起重器设计原始数据:起重量30, 最大起重高度L=200mm。
F kN工作内容:1、详细设计计算(参考8.1.5节);2、完成全部零件的3维实体建模和装配;3、绘制装配图一张。
目录第一章螺杆的设计与计算 (3)1-1 螺杆螺纹类型的选择 (3)1-2 选取螺杆材料 (3)1-3 确定螺杆直径 (3)1-4 自锁验算 (4)1-5 结构 (4)1-6 螺杆强度校核 (5)1-7 稳定性计算 (5)第二章螺母设计与计算 (7)2-1 选取螺母材料 (7)2-2 确定螺母高度H及螺纹工作圈数u (8)2-3 校核螺纹牙强度 (8)2-4 安装要求 (9)第三章托杯的设计与计算 (9)3-1 托杯的尺寸计算 (9)第四章手柄设计与计算 (10)4-1手柄材料 (10)4-2 手柄长度L (11)pd (11)4-3 手柄直径p第五章底座设计 (12)5-1 底座设计与计算 (12)第一章 螺杆的设计与计算1-1 螺杆螺纹类型的选择螺纹有矩形、梯形与锯齿形,常用的是梯形螺纹。
梯形螺纹牙型为等腰梯形,牙形角30α=,梯形螺纹的内外螺纹以锥面贴紧不易松动。
矩形螺纹牙根强度低,锯齿形螺纹牙型不为等腰梯形,加工成本高。
从实用性考虑,故选梯形螺纹,它的基本牙型按GB5796.3—86的规定。
1-2 选取螺杆材料考虑到千斤顶转速较低,单个作用面受力不大,螺杆材料常用Q235、Q275、40、45、55等。
此处选最常用的45钢。
1-3 确定螺杆直径按耐磨性条件确定螺杆中径2d 。
求出2d 后,按标准选取相应公称直径d 、螺距P 及其它尺寸。
根据规定,对于整体螺母,由于磨损后不能调整间隙,为使受力比较均匀,螺纹工作圈数不宜过多,故取ϕ=1.2~2.5,此处2φ=。
螺杆——螺母材料分别为钢——青铜,滑动速度为低速,得许用应力[]p 为18~25MPa 。
螺旋起重器设计说明书
机械设计设计说明书学院:机械工程学院学号: 15011227姓名:徐迎目录一、螺旋起重器的结构和功能 (1)二、设计目的 (1)三、设计内容 (2)四、设计要求 (2)五、材料选择 (2)六、设计计算 (2)1、螺旋副的耐磨性 (2)2、工作圈数校核 (2)4、螺杆的强度校核 (3)5、螺母螺纹牙强度校核 (3)6、螺杆稳定性校核 (4)七、结构设计 (5)1、螺杆设计 (5)2、螺母设计 (5)3、托杯设计 (6)4、设计手柄长度 (7)6、其他零件的选择 (8)八、螺旋起重器的效率计算 (9)参考资料 (10)螺旋起重器设计说明书一、螺旋起重器的结构和功能螺旋起重器是一种人力起重的简单机械,主要用于起升重物。
下图为采用滑动螺旋的起重器结构。
图中,螺杆与螺母组成螺旋副,螺母与底座固定连接,紧定螺钉提高了连接可靠性。
托杯直接顶住重物,当转动手柄时,螺杆边转动边上下移动使托杯托起重物上下移动,达到起升重物的目的。
螺旋起重器结构图这种螺旋起重器结构简单,容易制造,易于自锁。
其主要缺点是摩擦阻力大,传动效率低(一般为30%~40%),磨损快,寿命低,传动精度低。
螺旋起重器一般垂直布置,在起重时螺杆受压,因此都做成短而粗,起升高度不宜太大。
螺母作为起升时的支撑件,常做成整体结构。
螺旋起重器应有可靠的自锁性能,以保证螺杆和重物在上升下降过程中能可靠地停留在任意一个位置而不会自行下降。
螺杆一般采用梯形牙,右旋,单线螺纹。
当起重量较大时,为减小摩擦阻力,操作省力,可在托杯的下部安放一个推力轴承。
二、设计目的1.明确螺旋起重器的设计方法与步骤;2.初步了解机械设计的一般方法与步骤;3.为课程设计打基础。
三、设计内容1. 根据强度和结构要求决定螺旋起重器的各部分尺寸;2. 绘制螺旋起重器的装配图;3. 整理设计计算说明书。
四、设计要求五、材料选择螺杆材料:55号钢 螺母材料:ZCuAl10Fe3六、设计计算1、螺旋副的耐磨性[]p hud F σπσ===2A F p选取梯形螺纹:[]p Fd σϕ8.02≥F=70KN ϕ=1.5[]p σ=25Mpah=0.5P255.1700008.02⨯≥d =34.56mm根据表3-7、3-8选择的螺杆尺寸: d=44mm 2d =38mm 1d =31mm P=12 H=2d ⨯ϕ=1.5⨯38=57mm螺母尺寸:D=45mm 22d D ==38mm 1D =31mm 2、工作圈数校核P H u == 1257=4.75 ≈5(圈)<10(圈) ∴校验合格3、螺旋副的自锁性校核 自锁条件:v ϕφ≤3812arctan arctan 2⨯==ππφd P =5.73°F=70KNϕ=1.5[]p σ=25Mpah=0.5P 螺杆尺寸: d=44mm 2d =38mm 1d =31mm P=12螺母尺寸: D=45mm22d D ==38mm 1D =31mm H=57mm U=5(圈) 工作圈数合格︒==15cos 1.0arctan cos arctanβϕf v =5.9° f =0.1 β=15°∵v ϕφ≤ ∴校核合格 4、螺杆的强度校核[]στσσ≤⎪⎭⎫⎝⎛+=+=21222ca d 4313T F A[]49005-3s==σσ=225Mpa A=21d 4π=4π()23-1031⨯⨯=4-1055.7⨯2mm ()()210389.573.5tan 700002d tan 3-2⨯⨯︒+︒⨯=+=ϕφF T=273N ﹒M224-ca 031.027343700001055.71⎪⎭⎫ ⎝⎛⨯+⨯=σ=123Mpaca σ<⎥⎦⎤⎢⎣⎡σ ∴强度合格5、螺母螺纹牙强度校核(1)螺纹牙危险截面上的剪切强度条件:[]τπτ≤=DbuFb=0.65P=7.8 u=5[]τ=30-40Mpa58.74570000⨯⨯⨯=πτ=12.7Mpa[]ττ≤∴剪切强度合格f =0.1 β=15°︒=73.5φ︒=9.5v ϕ自锁性合格⎥⎦⎤⎢⎣⎡σ=225MpaT=273N ﹒Mca σ=123Mpa强度合格[]τ=30-40Mpaτ=12.7Mpa剪切强度合格(2)螺纹牙危险截面上的弯曲强度条件:[]b uDb Fl σπσ≤=262384522-=-=d D l =3.5mm []b σ=40-60Mpa58.7455.37000062⨯⨯⨯⨯⨯=πσ=34.2Mpa σ<[]b σ∴弯曲强度合格 6、螺杆稳定性校核 B=1.4dl =B+L+2H =1.4d+200+257=290.1mm 43141===d A I i =7.75mm 75.71.2902⨯==i ul s λ=74.86>40 ∴需要校核稳定性 稳定性校核条件:S crsc S FF S ≥=S S 取3.5-5.0为合格 51006.2⨯=E Mpa 643164441⨯==ππd I =45333.234mm()2521.290223.453331006.2⨯⨯⨯=πcr F =273.8KN708.273==F F S cr SC =3.9 SC S 介于3.5-5.0之间,∴稳定性合格[]b σ=40-60Mpaσ=34.2Mpa弯曲强度合格l =290.1mmi =7.75mm51006.2⨯=E MpaI =45333.234mmcr F =273.8KNSC S =3.9稳定性合格七、结构设计1、螺杆设计2、螺母设计 (1)外径设计:(2)螺母凸缘高度:[]Mpa 60~40b =σ[][]pa 8.49~2.3383.0b M ==σσ[]Mpa 5.41=σ22445.41470003.1D ≤+⨯⨯⨯πmm D 76.68≥mm D 70=mmHh 193==44mm=d mm l 5.2744625.01=⨯=287mm =30+57+200= 30+H +L =L'mm D 764802=-=mm D 283=mm D 804=()[]σπ≤-4d D 1.3Q22[]1σ[]p σ(3)螺母凸缘外径:(4)强度校核:<∴设计可行3、托杯设计()D D 4.1~3.11=mm D D 5.947035.135.11=⨯==[]()[]Mpa p 6.99~76.592~8.1==σσ[]()()Mpa D D Q 1.22705.944700004222211=-⨯⨯=-=ππσmmD mm D mm d mm h mm H 94704419571=====mm721085==托杯高mm D 托杯材料:Q235[]231952700004427p 62=+⨯=+=πσπD F D 木4、设计手柄长度(1)选取手柄材料为Q235 (2)手柄长度:螺旋副间的摩擦力矩:托杯与轴端支承面的摩擦力矩因为起重量为70KN ,所以取500N(3)手柄直径5、底座设计p p l F T ⋅=柄1T ()M N d F T ⋅=⋅+=2732tan 21ϕφ2T ()()M N FfD D T ⋅=⨯⨯+=+=1824701.076284232MN T T T T ⋅≥+≥45521柄柄p F mmF T l p p 910500182237=+==柄[]mmd mm d d d l F p p p b p p p 259.24120329102003233=≥⨯⨯≥≤≤⋅πσπmm D 2316=mmL L D D D 3072028720'mm11416982'mm 98mm 4'111=+=+==+=+=+=座δ6、其他零件的选择 (1)紧定螺钉的选择GB/T 71-1985 M10*18 (2)螺杆下挡块设计mm5h mm495445d 1==+=+=下挡Dmm5h mm 491==下挡D mmD mm D mm L D D mm23195307mm 1142'mm98'86711====+==座δδ(3)螺杆顶部挡块设计八、螺旋起重器的效率计算3D D >顶mm 283=D mm D 34=顶%4.29%10085.285845522840127012S 2121=⨯==⨯===⨯===A A T A QS A ηππ柄mm 283=D mm D 34=顶参考资料[1]濮良贵,陈国定,吴立言.机械设计(第九版),高等教育出版社,2016.[2]吴宗泽,高志,罗生国,李威.机械设计课程设计手册(第四版),高等教育出版社,2013.[3]张惠云,范竞芳.机械制图,机械工业出版社,2015.。
螺旋起重器设计
螺旋起重器设计计算说明书院系机电工程学院专业年级机自11班设计者学号指导教师201年12月 01日目录一螺旋起重器设计任务书 (3)二螺旋起重器的结构和功能 (4)三螺旋起重器设计计算和说明 (5)1.螺杆的设计与计算 (5)2. 螺母设计与计算 (6)3.手柄设计与计算 (8)4. 螺杆稳定性计算 (9)5.托杯的设计与计算 (10)6.其它结构尺寸 (10)7.螺钉螺栓选择设计 (11)8. 底座设计 (11)参考图1 (12)参考文献 (12)一螺旋起重器设计任务书学生专业年级设计题目:设计螺旋起重器设计条件:1、最大起重量F = 20kN;2、最大升距H =220 mm。
设计工作:(一)螺旋副设计1.材料及牙型选择:参考主教材,要求选择梯形牙。
2.设计计算:参考主教材。
(二)壳体设计参考图1推荐的经验公式。
(三)各个螺钉选择设计参考现有结构进行选择,以大小协调并符合标准为原则。
指导教师签名:二螺旋起重器的结构和功能螺旋起重器(千斤顶)是一种人力起重的简单机械,主要用于起升重物。
图示为采用滑动螺旋的起重器结构示意图。
图中,螺杆7与螺母5组成螺旋副,螺母5与底座8固定联接,紧定螺钉6提高了联接可靠性。
托杯1直接顶住重物,当转动手柄4时,螺杆7一边转动一边上下移动,使托杯1托起重物上下移动,达到起升重物的目的。
这种螺旋起重器结构简单,制造容易,易于自锁,其主要缺点是摩擦阻力大,传动效率低(一般为30%~40%),磨损快,寿命低,传动精度低。
螺旋起重器一般垂直布置,在起重时螺杆7受压,因此都做成短而粗,起升高度不宜太大。
螺母5作为起升时的支承件,常做成整体结构。
螺旋起重器应有可靠的自锁性能,以保证螺杆7和重物在上升下降过程中能可靠地停留在任一位置而不自行下降。
螺杆一般采用梯形牙、右旋、单线螺纹。
当起重量较大时,为减小摩擦阻力,操作省力,可在托杯1的下部安放一推力轴承。
三螺旋起重器设计计算和说明计算及说明结果1.螺杆的设计与计算1.1 螺杆螺纹类型的选择螺纹用梯形螺纹。
设计螺旋起重器(千斤顶)
哈尔滨工业大学机械设计作业设计说明书题目:设计螺旋起重器(千斤顶)姓名:柳成林系别:机电工程学院班号:0608109学号:1060810928日期:2009年10月5日哈尔滨工业大学机械设计作业任务书题目:设计螺旋起重器(千斤顶)设计原始数据:起重量Q=50kN, 最大起重高度H=150mm,用力F在250N与500N之间.说明螺旋起重器的结构见图,螺杆7和螺母6是它的主要零件。
螺母6用紧定螺钉5固定在底座8上。
转动手柄4时,螺杆即转动并上下运动。
托杯1直接顶住重物,不随螺杆转动。
安全板3防止托杯脱落,安全板9防止螺杆由螺母中全部脱出。
对这一装置主要的要求是:保证各零件有足够的强度、耐磨性、能自锁、稳定性合格等。
工作量1.设计计算说明书一份,主要包括起重器各部分尺寸的计算,强度,自锁性,稳定性校核等。
2.装配图一张,画出起重器的全部结构,标注出必要的尺寸与零件编号,填写标题栏与明细表。
目录一、强度校核- 3 -1.耐磨性计算-3-2.螺杆强度校核-3-3.螺纹牙的强度校核-4-4.自锁条件校核-5-5.螺杆的稳定性校核-5-6.螺母外径及凸缘设计-6-7.手柄设计-6-8.底座设计-7-二、主要部件尺寸- 8 -三、设计总结- 8 -参考文献- 9 -一、强度校核1.耐磨性计算螺杆选用45号钢正火,螺母选用铸造铝青铜ZCUAl10Fe3,选用梯形螺纹,0.5h p=228.3d m m ≥==式中2d ——梯形螺纹的中径(mm ) F——起重载荷(N )ψ——系数,整体式螺母,取2ψ=[]p ——螺旋副的许用压强(MPa ),由参考文献[1]表5.8,钢对青铜,人力驱动,取[]20p MPa =2.螺杆强度校核[]σσ=≤对于梯形螺纹122.3d m m ≥==1d ——螺杆螺纹小径(mm )[]σ——螺杆材料的需用应力(MPa ),这里取[]1603sM P a σσ==F——螺杆所受轴向力(N )综合1、2的计算结果,保守考虑,由参考文献[2]表11.5得到,选用第二系列127d m m =,231d m m =,34d m m =,6p mm = 又由2tan npd ψπ=式中 n ——线数,这里1n =p——螺距得到16tan 0.0616313.525ψπψ⨯==⨯=3.螺纹牙的强度校核a)螺纹牙危险截面处的剪切强度式:[]Fd bzττπ=≤'式中F——轴向载荷(N)'d——螺母螺纹大径(mm)z——螺纹旋合圈数H z p=,其中262H d m m ψ== ,则62106z ==b——螺纹牙根部厚度,梯形螺纹b=0.65p=0.656=3.9mm ⨯[]τ—螺母材料的许用剪应力,由参考文献[1]查表5.9得到MPa 35][=τ5011.66035 3.910kM P aτπ==⨯⨯⨯显然满足][ττ≤ b)弯曲强度条件式:23[]b bF hd zbσσπ=≤'式中h——螺纹牙的工作高度(mm),梯形螺纹0.50.563h p mm ==⨯= []bσ—螺母材料的许用弯曲应力,由参考文献[1]查表 5.9得到[]60b M P a σ=其它如上2350326.9073510 3.9b k M P aσπ⨯⨯==⨯⨯⨯显然满足[]b bσσ≤综上所述,螺纹牙的强度满足条件4.自锁条件校核由参考文献[1]表5.10得到当量摩擦系数,钢对青铜:0.08~0.10f =(运转时~启动时)得到4.574'5.710ρ≤≤而3.525ψ=显然满足ψρ'≤,故满足自锁条件5.螺杆的稳定性校核受压螺杆的稳定性条件式为2.5~4c F F≥式中c F ——螺杆稳定的临界载荷(N)螺杆的柔度值14l d μλ=式中 μ——螺杆长度系数,由参考文献[1]查表5.11得到2μ=l ——螺杆最大工作长度,取l 为螺母中部到另一支点间的距离11502H l h l =+++退刀槽初选手柄直径为26d m m =手柄,1(1.8~2)46.8~52h d m m ==手柄,取147h m m =、62m mH =,查参考文献[2]表11.25得7.5m m l =退刀槽,则62150477.5235.52l m m=+++=1d ——螺杆螺纹小径(mm )此时有1442235.569.825l d μλ⨯⨯===对于淬火钢螺杆85λ<21249010.00024c d F πλ=+式中 λ——螺杆的柔度值1d ——螺杆螺纹小径(mm )此时有2249027142.110.000269.84c F kN π==+142.1 2.8450c F F ==满足稳定性条件6.螺母外径及凸缘设计2321.5 1.534511.4 1.44871.4(0.2~0.3)(0.2~0.3)6212.4~18.6D d m m D D m mb H m m≈=⨯=≈=⨯===⨯=取15b m m =7.手柄设计加在手柄上的力需要克服螺纹副之间相对转动的阻力矩和托杯支承面间的摩擦力矩设s F 为加在手柄上的力,取250s F N =,'L 为手柄长度。
螺旋举重器的设计
螺旋举重器的设计螺旋举重器的设计是一项涉及到多个领域的复杂任务,包括材料科学、机械设计、制造工艺等多个方面。
下面我们将详细阐述设计一款螺旋举重器的基本步骤。
一、明确设计需求首先,我们需要明确设计需求。
螺旋举重器的设计需求包括提升重量、提升高度、旋转速度、承受压力等。
这些需求会决定我们接下来设计时所需考虑的各种参数,例如螺旋的直径、螺距、旋转速度等。
二、选择合适的材料选择合适的材料是设计过程中的一个重要环节。
考虑到螺旋举重器的工作特性,我们需要选择具有高强度、耐腐蚀、轻质等优点的材料。
常用的材料包括铝合金、钛合金、高强度钢等。
根据设计需求,选择适合的材料及相应的强度等级。
三、设计螺旋结构在设计螺旋结构时,我们需要考虑以下几个因素:1.螺旋直径:螺旋的直径越大,其承受压力的能力就越强,但同时也会增加设备的重量和成本。
因此,我们需要根据实际需求选择合适的直径。
2.螺距:螺距的大小会影响设备的提升速度和旋转速度。
较大的螺距可以加快提升速度,但同时也会降低设备的稳定性。
较小的螺距可以提高设备的稳定性,但同时也会降低提升速度。
因此,我们需要根据实际需求选择合适的螺距。
3.螺旋长度:螺旋的长度决定了设备的提升高度。
在满足提升高度需求的前提下,我们应尽量选择较短的螺旋长度,以减少设备的重量和成本。
四、设计驱动系统驱动系统是螺旋举重器的核心部分,它决定了设备的旋转速度和提升能力。
通常,我们可以通过电动机、液压马达、气动马达等设备来实现驱动。
在设计驱动系统时,我们需要考虑到设备的功率、转速、稳定性等因素。
同时,我们还需要考虑到驱动系统与螺旋结构的配合,保证设备运行的平稳性和可靠性。
五、设计控制系统控制系统是实现螺旋举重器智能化操作的重要组成部分,它可以控制设备的启动、停止、旋转方向等。
在设计控制系统时,我们需要考虑到设备的操作方便性和安全性。
可以通过设计控制面板、安装控制开关、连接传感器等方式来实现控制系统的智能化操作。
螺旋起重机设计说明
机械设计大作业设计题目:螺旋起重机机械与自动控制院(系)机械设计制造及其自动化专业班级:学号:学生姓名:指导教师:目录1. 设计条件12. 螺旋起重器的工作原理及其结构13. 螺杆螺纹类型的选择24. 螺杆和螺母材料25. 螺杆设计与计算35.1 确定螺杆直径35.2 自锁验算35.3 螺杆强度计算45.4 稳定性计算46. 螺母设计与计算56.1 选取螺母材料56.2 确定螺母高度及螺纹工作圈数56.3 校核螺纹牙强度66.4 螺母外径计算76.5 螺母凸缘设计77. 手柄设计与计算77.1 手柄材料77.2 手柄长度77.3 手柄直径88. 托杯设计89. 底座设计9参考文献101.设计条件=30kN起重量FQ最大起重高度H=180mm2.螺旋起重器的工作原理及其结构螺旋起重器(千斤顶)是一种人力起重的简单机械,主要用于起升重物。
千斤顶一般由底座、螺杆、螺母、托杯、手柄等零件所组成。
螺杆在固定螺母中旋转,并上下升降,将托杯上的重物举起或放落。
图 21螺旋起重器结构3.螺杆螺纹类型的选择梯形螺纹的内外螺纹以锥面贴紧不易松动,工艺性好,牙根强度高,对中性好,所以选择梯形螺纹。
4.螺杆和螺母材料螺杆材料要有足够的强度和耐磨性,一般用45钢,再经调质处理。
查【2】,GB/T699-1999标准规定s σ =355 MPa ,由[]()3~5sσσ=,得[]35588.754s MPa MPa Sσσ===。
螺母材料除要有足够的强度外,还要求在与螺杆材料配合时摩擦系数小和耐磨,故选用ZCuSn10Pb1。
因螺杆—螺母材料为钢—青铜,查表 41和表 42得,滑动螺旋副的摩擦系数ƒ=0.08~0.10,选用09.0=f ;许用压力[]11~18p MPa =,选用[]18p MPa =。
表 41滑动螺旋副材料的许用压力[]p螺杆—螺母的材料滑动速度许用压力钢—青铜低速 1825 ≤3.0 1118 612 710 >15 1 2 淬火钢—青铜 612 1013 钢—铸铁<2.4 1318 61247表 42 滑动螺旋副材料的摩擦系数螺杆—螺母的材料摩擦系数f钢—青铜 0.08~0.10 淬火钢—青铜 0.06~0.08 钢—钢 0.11~0.17 钢—铸铁0.12~0.155.螺杆设计与计算5.1确定螺杆直径滑动螺旋的磨损与许多因素有关,其中最主要的是螺纹工作表面上的压力,压力愈大,螺旋副间越容易形成过度磨损。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
螺旋起重器设计计算说明书院系机电工程学院专业年级机自11班设计者学号指导教师201年12月 01日目录一螺旋起重器设计任务书 (3)二螺旋起重器的结构和功能 (4)三螺旋起重器设计计算和说明 (5)1.螺杆的设计与计算 (5)2. 螺母设计与计算 (6)3.手柄设计与计算 (8)4. 螺杆稳定性计算 (9)5.托杯的设计与计算 (10)6.其它结构尺寸 (10)7.螺钉螺栓选择设计 (11)8. 底座设计 (11)参考图1 (12)参考文献 (12)一螺旋起重器设计任务书学生姓名专业年级设计题目:设计螺旋起重器设计条件:1、最大起重量F = 20kN;2、最大升距H =220 mm。
设计工作:(一)螺旋副设计1.材料及牙型选择:参考主教材,要求选择梯形牙。
2.设计计算:参考主教材。
(二)壳体设计参考图1推荐的经验公式。
(三)各个螺钉选择设计参考现有结构进行选择,以大小协调并符合标准为原则。
指导教师签名:二螺旋起重器的结构和功能螺旋起重器(千斤顶)是一种人力起重的简单机械,主要用于起升重物。
图示为采用滑动螺旋的起重器结构示意图。
图中,螺杆7与螺母5组成螺旋副,螺母5与底座8固定联接,紧定螺钉6提高了联接可靠性。
托杯1直接顶住重物,当转动手柄4时,螺杆7一边转动一边上下移动,使托杯1托起重物上下移动,达到起升重物的目的。
这种螺旋起重器结构简单,制造容易,易于自锁,其主要缺点是摩擦阻力大,传动效率低(一般为30%~40%),磨损快,寿命低,传动精度低。
螺旋起重器一般垂直布置,在起重时螺杆7受压,因此都做成短而粗,起升高度不宜太大。
螺母5作为起升时的支承件,常做成整体结构。
螺旋起重器应有可靠的自锁性能,以保证螺杆7和重物在上升下降过程中能可靠地停留在任一位置而不自行下降。
螺杆一般采用梯形牙、右旋、单线螺纹。
当起重量较大时,为减小摩擦阻力,操作省力,可在托杯1的下部安放一推力轴承。
三 螺旋起重器设计计算和说明计 算 及 说 明结 果1.螺杆的设计与计算1.1 螺杆螺纹类型的选择 螺纹用梯形螺纹。
1.2 选取螺杆材料螺杆材料选45钢,性能等级4.8级。
查表5-8得pa 400b M =σ pa 320s M =σ查表5-10得安全系数[s]=4 1.3 确定螺杆直径1.3.1 滑动螺旋的磨损与螺纹工作面上的压力、滑动速度、螺纹表面粗糙度以及润滑状态等因素有关,其中最主要的是螺纹工作表面上的压力,压力愈大,螺旋副间愈容易形成过度磨损。
因此,滑动螺旋的耐磨性计算,主要是限制螺纹工作表面上的压力p ,使其小于材料的许用压力[p ]。
计算时,一般假设:螺杆上的轴向载荷F 作用于螺纹工作承压表面A 上。
按耐磨性条件确定螺杆中径d 2。
求出d 2后,按标准选取应公称直径d 、螺距p 及其它尺寸。
1.3.2参数计算:1. 对整体式螺母φ=1.2~1.5,取φ=1.4(梯形螺纹);2. 查表5-12得许用压强[p ]=18~25Mpa 故取[p]=21Mpa 对于矩形螺纹h=0.5p 故由式5-43得mm P F d 87.2010214.1200008.0][8.062≈⨯⨯=≥φ 查机械设计手册,取d=28mm ,P=5mm选45钢φ=1.4 [p]=21Mpa d=28mm P=5mm d 1=22.5 mm2.1 选取螺母材料选青铜2.2 确定螺母高度H 及螺纹工作圈数u1)求螺母高度H螺母高度H=Φ2d=35.7mm2)螺纹工作圈数14.757.35u===pHu' = u+1.5u'应圆整, u'取9螺母实际高度H'=u'p=59⨯mm=45mm2.3 螺纹牙的剪切强度和弯曲强度计算一般螺母的材料强度低于螺杆,故只校核螺母螺纹牙的强度。
螺纹牙的剪切强度和弯曲强度条件分别为:][u'τπτ≤=bDF;]['62bubDFlσπσ≤=其中对于梯形螺纹b=0.65P=3.25mm,且l=(D'-D'2)/ 2其中:mmD5.282ad'c=+=mmpD5.255.0d'2=-=∴mm5.1=lpa64.7925.35.2820000M=⨯⨯⨯=∴πτu'=9H'=45mm'D=28.5mm=2'D25.5mm=τ7.64Mpa=σ21.15MpaNulEIF322cr10366.235)(⨯==π2) 稳定性计算ScrscSFFS>==77.11满足稳定性要求。
5. 托杯的设计与计算5.1托杯的尺寸计算托杯用来承托重物,可用铸钢铸成,也可用Q235钢模锻制成,其结构尺寸见下图。
为了使其与重物接触良好和防止与重物之间出现相对滑动,在托杯上表面制有切口的沟纹。
为了防止托杯从螺杆端部脱落,在螺杆上端应装有挡板。
当螺杆转动时,托杯和重物都不作相对转动。
因此在起重时,托杯底部与螺杆和接触面间有相对滑动,为了避免过快磨损,一方面需要润滑,另一方面还需要验算接触面间的压力强度。
6.其它结构尺寸为了便于切制螺纹,螺纹上端应设有退刀槽。
退刀槽的直径应比螺杆小径d1约小0.2~0.5mm。
退刀槽的宽度可取为1.5P。
为了便于螺杆旋入螺母,螺杆下端应有倒角或制成稍小于d1的圆柱体。
为了防止工作时螺杆从螺母中脱出,在螺杆下端必须安置钢制挡圈。
E=210GPau=2KNF366.235cr=其中:1.5P=7.5mmD=(1.6~1.8)d=1.7×28=47.6mm D1=(0.6~0.8)d=0.7×28=19.6mmD2= 1.5d=1.5×28=42mmD 3= 1.4D2=1.4×42=58.8 mm 9mmδ=;19mmδ=h=(0.8~1)D=0.9×47.6=42.84 mmh1=(1.8~2)D=1.9×22.5=42.75 mmb=(0.2~0.3)H=0.25×45=11.25mm7.螺钉螺栓选择设计7.1 紧定螺钉查机械手册,选取紧定螺钉(GB/T71—1985 M10)7.2钢制挡圈及开槽沉头螺钉由(GB/T891-1986)直径D=35,厚度H=5,挡圈用开槽沉头螺钉(GB/T68—2000)M6×16固定在螺杆底端部。
由(GB/T891-1986)直径D=28厚度H=4,挡圈用开槽沉头螺钉(GB/T68—2000)M5×12固定在螺杆顶端部。
8. 底座设计底座材料常用铸铁(HT150及HT200),铸件的壁厚δ不应小于8~12mm,为了增加底座的稳定性,底部尺寸应大些,因此将其外形制成1∶10的斜度。
D=47.6mmD1=19.6mmD2=42mmD3=58.8 mm9mmδ=;19mmδ=h=42.84 mmh1=42.75mmb=11.25mm紧定螺钉(GB/T71—1985 M10)钢制挡圈(GB/T891-1986 D=35 D=28)开槽沉头螺钉(GB/T68-2000 M6×16 M5×12)mm1245=Dm m1744=DS=16.2mmm m 1248.1236210/)30h (3max 5≈=++⨯++=D H DD 4=1.4 D 5 =173.6mm 174≈厚度S=(1.5~2) δ=1.8×9=16.2mm参考图1参考文献[1]濮良贵纪名刚《机械设计》第八版高等教育出版社,2008.[2]程志红唐大放.机械设计课程上机与设计. 江苏:东南大学出版社,2007.[3]李爱军陈国平.画法几何及机械制图.江苏:中国矿业大学出版社,2007.。
