双向可控硅及其触发电路

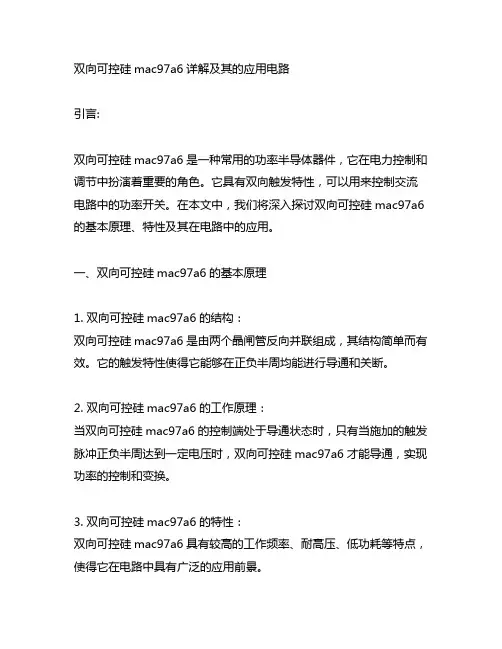

双向可控硅mac97a6详解及其的应用电路
双向可控硅mac97a6详解及其的应用电路引言:双向可控硅mac97a6是一种常用的功率半导体器件，它在电力控制和调节中扮演着重要的角色。
它具有双向触发特性，可以用来控制交流电路中的功率开关。
在本文中，我们将深入探讨双向可控硅mac97a6的基本原理、特性及其在电路中的应用。
一、双向可控硅mac97a6的基本原理1. 双向可控硅mac97a6的结构：双向可控硅mac97a6是由两个晶闸管反向并联组成，其结构简单而有效。
它的触发特性使得它能够在正负半周均能进行导通和关断。
2. 双向可控硅mac97a6的工作原理：当双向可控硅mac97a6的控制端处于导通状态时，只有当施加的触发脉冲正负半周达到一定电压时，双向可控硅mac97a6才能导通，实现功率的控制和变换。
3. 双向可控硅mac97a6的特性：双向可控硅mac97a6具有较高的工作频率、耐高压、低功耗等特点，使得它在电路中具有广泛的应用前景。
二、双向可控硅mac97a6的应用电路1. 交流电路中的应用：双向可控硅mac97a6常常被用在交流电路中，如交流调压器、交流调速器等。
它通过对电压进行控制，使得交流电路在不同负载条件下能够自动调节输出电压和频率，实现电力的高效利用。
2. 电磁场中的应用：双向可控硅mac97a6还可以被应用在电磁场控制中，如变压器、感应加热等设备中。
通过对电路的控制，可以实现电磁场的精确调节，保证设备的稳定运行。
三、个人观点和理解双向可控硅mac97a6作为一种重要的功率半导体器件，在电力控制和调节领域具有重要的地位。
它的双向触发特性使得它能够适用于不同的电路和场合，实现精确的功率控制和调节。
在未来，随着电力电子技术的不断发展，双向可控硅mac97a6的应用领域将会进一步拓展，为电力系统的稳定运行和高效利用提供更多可能。
总结本文从双向可控硅mac97a6的基本原理、特性到其在电路中的应用进行了全面的阐述，希望能够为读者提供一个深入了解和掌握这一重要器件的机会。
两个可控硅反并联触发电路

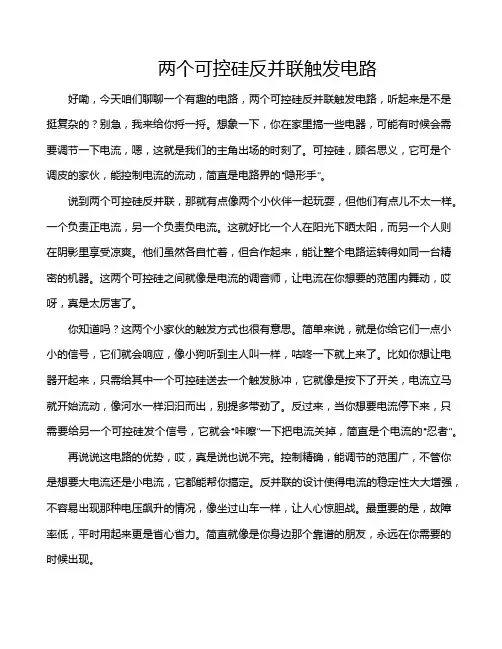

两个可控硅反并联触发电路好嘞，今天咱们聊聊一个有趣的电路，两个可控硅反并联触发电路，听起来是不是挺复杂的？别急，我来给你捋一捋。
想象一下，你在家里搞一些电器，可能有时候会需要调节一下电流，嗯，这就是我们的主角出场的时刻了。
可控硅，顾名思义，它可是个调皮的家伙，能控制电流的流动，简直是电路界的“隐形手”。
说到两个可控硅反并联，那就有点像两个小伙伴一起玩耍，但他们有点儿不太一样。
一个负责正电流，另一个负责负电流。
这就好比一个人在阳光下晒太阳，而另一个人则在阴影里享受凉爽。
他们虽然各自忙着，但合作起来，能让整个电路运转得如同一台精密的机器。
这两个可控硅之间就像是电流的调音师，让电流在你想要的范围内舞动，哎呀，真是太厉害了。
你知道吗？这两个小家伙的触发方式也很有意思。
简单来说，就是你给它们一点小小的信号，它们就会响应，像小狗听到主人叫一样，咕咚一下就上来了。
比如你想让电器开起来，只需给其中一个可控硅送去一个触发脉冲，它就像是按下了开关，电流立马就开始流动，像河水一样汩汩而出，别提多带劲了。
反过来，当你想要电流停下来，只需要给另一个可控硅发个信号，它就会“咔嚓”一下把电流关掉，简直是个电流的“忍者”。
再说说这电路的优势，哎，真是说也说不完。
控制精确，能调节的范围广，不管你是想要大电流还是小电流，它都能帮你搞定。
反并联的设计使得电流的稳定性大大增强，不容易出现那种电压飙升的情况，像坐过山车一样，让人心惊胆战。
最重要的是，故障率低，平时用起来更是省心省力。
简直就像是你身边那个靠谱的朋友，永远在你需要的时候出现。
咱们也得提提它的应用场景。
可控硅反并联的电路可不是只在实验室里转悠，它在工业控制、家电调节等领域都大显身手。
比如说你家里的空调，调节温度的时候，里面就可能有这样的电路在默默奉献。
再比如说电动工具，它们运转得那么流畅，也多亏了这种电路的帮忙。
看吧，生活中随处可见，真是无处不在的英雄。
哎，虽然这玩意儿看上去高深莫测，其实用起来也是挺简单的。
双向可控硅的触发方式
双向可控硅的触发方式
双向可控硅的触发方式主要有以下几种：
1. I+触发形式：阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为正，T2为负，特性曲线在第一象限，为正触发。
2. I-触发形式：阳极电压为第1阳极T1为正，第2阳极T2为负；门极电压G为负，T2为正，特性曲线在第一象限，为负触发。
3. Ⅲ+触发形式：阳极电压为第1阳极T1为负，第2阳极T2为正；门极电压G为正，T2为负，特性曲线在第三象限，为正触发。
4. Ⅲ-触发形式：阳极电压为第1阳极T1为负，第2阳极T2为正；门极电压G为负，T2为正，特性曲线在第三象限，为负触发。
需要注意的是，双向可控硅的触发方式会受到温度和电源的影响。
在应用时，应根据实际需求选择合适的触发方式。
双向可控硅及其触发电路
双向可控硅及其触发电路Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
大功率双向可控硅移相触发电路

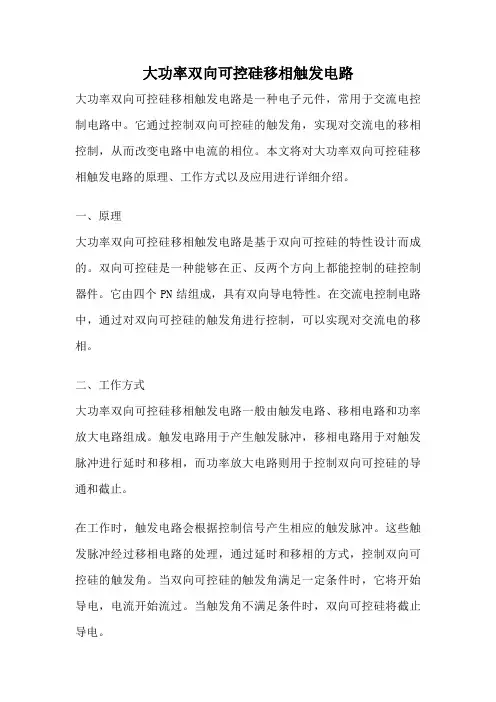

大功率双向可控硅移相触发电路大功率双向可控硅移相触发电路是一种电子元件，常用于交流电控制电路中。
它通过控制双向可控硅的触发角，实现对交流电的移相控制，从而改变电路中电流的相位。
本文将对大功率双向可控硅移相触发电路的原理、工作方式以及应用进行详细介绍。
一、原理大功率双向可控硅移相触发电路是基于双向可控硅的特性设计而成的。
双向可控硅是一种能够在正、反两个方向上都能控制的硅控制器件。
它由四个PN结组成，具有双向导电特性。
在交流电控制电路中，通过对双向可控硅的触发角进行控制，可以实现对交流电的移相。
二、工作方式大功率双向可控硅移相触发电路一般由触发电路、移相电路和功率放大电路组成。
触发电路用于产生触发脉冲，移相电路用于对触发脉冲进行延时和移相，而功率放大电路则用于控制双向可控硅的导通和截止。
在工作时，触发电路会根据控制信号产生相应的触发脉冲。
这些触发脉冲经过移相电路的处理，通过延时和移相的方式，控制双向可控硅的触发角。
当双向可控硅的触发角满足一定条件时，它将开始导电，电流开始流过。
当触发角不满足条件时，双向可控硅将截止导电。
三、应用大功率双向可控硅移相触发电路在工业控制领域有着广泛的应用。
它常被用于交流电调光、交流电变频和交流电电压调节等场合。
通过控制双向可控硅的触发角，可以实现对交流电的控制，从而满足不同的需求。
举个例子来说，在交流电调光中，大功率双向可控硅移相触发电路可以根据光照强度的变化，通过控制触发角的移相，实现对灯光亮度的调节。
当光照强度较弱时，触发角可以被移相，使得灯光亮度增加；当光照强度较强时，触发角可以被移相，使得灯光亮度减小。
通过这种方式，可以实现对灯光亮度的精确控制。
大功率双向可控硅移相触发电路还可以用于交流电变频。
通过控制触发角的移相，可以改变交流电的频率，从而实现对电机转速的调节。
这在一些需要变频控制的场合，如工业生产中的电机控制，具有重要的应用价值。
大功率双向可控硅移相触发电路是一种常用的电子元件，通过控制双向可控硅的触发角，实现对交流电的移相控制。
双向可控硅及其触发电路精编版

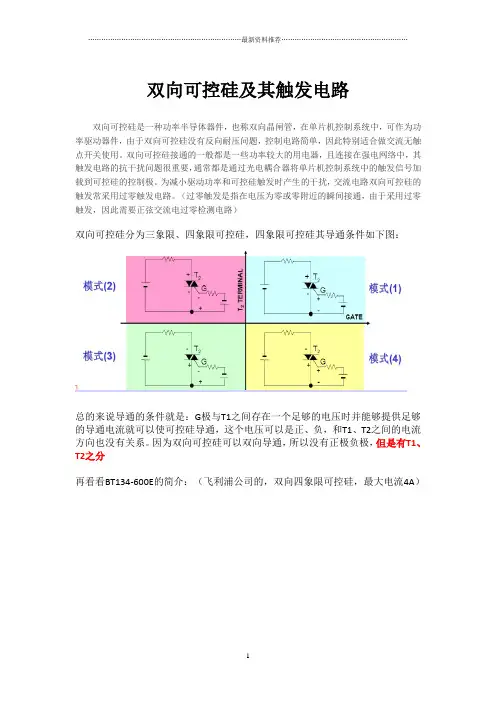

双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
双向可控硅直流开关电路
双向可控硅直流开关电路双向可控硅直流开关电路是一种常用的电子开关电路，具有可控性强、反向导通能力好等特点，在工业自动化控制领域得到广泛应用。
双向可控硅，简称双向可控二极管（bidirectional controlled rectifier），是一种能够控制正向和反向导通的双向开关器件。
与传统的单向可控硅相比，双向可控硅具有双向导通能力，可以实现正向和反向的电流控制。
这使得双向可控硅广泛应用于直流电路中的开关控制。
双向可控硅直流开关电路由双向可控硅、触发电路和控制电路组成。
触发电路用于控制双向可控硅的导通和关断，控制电路则用于控制触发电路的工作。
通过控制电路中的信号触发，可以实现对双向可控硅的控制，从而实现电路的开关功能。
在双向可控硅直流开关电路中，当控制电路中的触发信号出现时，触发电路工作，将信号传递给双向可控硅，使其导通。
当触发信号消失时，触发电路停止工作，双向可控硅断开，实现电路的关断。
通过控制电路中的触发信号的频率和宽度，可以精确控制双向可控硅的导通和关断时间，从而实现对电路的精确控制。
双向可控硅直流开关电路具有很多优点。
首先，双向可控硅具有反向导通能力，能够实现正向和反向的电流控制，适用于双向电流的开关控制。
其次，双向可控硅具有可控性强的特点，可以通过控制电路中的触发信号来实现对电路的精确控制。
此外，双向可控硅的体积小、重量轻，可靠性好，寿命长，适用于各种工业环境。
双向可控硅直流开关电路在工业自动化控制领域得到广泛应用。
例如，在电力系统中，双向可控硅直流开关电路可以用于电力调度和电力传输控制。
在变频器控制系统中，双向可控硅直流开关电路可以用于电机的启动和停止控制。
在电动车充电系统中，双向可控硅直流开关电路可以用于电池的充电和放电控制。
在工业自动化生产线中，双向可控硅直流开关电路可以用于机器的开启和关闭控制。
双向可控硅直流开关电路是一种可控性强、反向导通能力好的电子开关电路。
它通过控制电路中的触发信号来实现对电路的精确控制，具有体积小、重量轻、寿命长等优点。
20a双向可控硅 光耦触发电路
20a双向可控硅光耦触发电路
20A双向可控硅光耦触发电路是一种常见的电子电路，用于控制大电流负载的开关。
双向可控硅是一种功率半导体器件，能够控制交流电路的导通和截止。
光耦是一种光电耦合器件，用于隔离输入和输出电路，保护控制电路免受高电压或高电流的影响。
光耦触发电路通常由光耦、电阻、双向可控硅和其他辅助元件组成。
当光耦接收到输入信号时，它会产生相应的输出信号，通过电阻和触发电路控制双向可控硅的导通和截止，从而控制负载的通断。
在设计20A双向可控硅光耦触发电路时，需要考虑输入信号的稳定性、光耦的灵敏度、双向可控硅的额定电流和电压等参数。
此外，还需要注意电路的绝缘性能、抗干扰能力和热稳定性，以确保电路稳定可靠地工作。
总的来说，20A双向可控硅光耦触发电路是一种重要的电子控制电路，应用广泛，涉及到电气、电子、通信等多个领域。
设计和应用时需要充分考虑电路的性能和稳定性，以确保其安全可靠地工作。
双向可控硅及其触发电路
双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
过零触发电路电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
双向可控硅的工作原理
双向可控硅的工作原理双向可控硅（SCR）是一种半导体器件，可以控制大功率电路的开关。
它具有双向导通特性，可以在正负半周的任意时刻导通，因此在交流电路中得到了广泛的应用。
双向可控硅的工作原理主要包括触发、导通和关断三个阶段。
首先，我们来看双向可控硅的触发阶段。
当施加一个正向触发脉冲时，双向可控硅会进入导通状态。
这是因为在正向触发脉冲的作用下，P-N结区域的电子和空穴被注入并扩散，形成导通通道。
这个过程类似于单向可控硅的触发过程，但双向可控硅需要在两个方向上都进行触发。
在双向可控硅中，P-N结区域被激活后，电流可以在两个方向上流通，因此它具有双向导通的特性。
接下来是双向可控硅的导通阶段。
一旦双向可控硅被触发并进入导通状态，它将继续导通直到电流降至零点。
在导通状态下，双向可控硅可以承受较大的电流和电压，因此适用于大功率电路的控制。
此时，双向可控硅的导通特性使得电流可以在正负半周的任意时刻流通，从而实现了双向导通的功能。
最后是双向可控硅的关断阶段。
在双向可控硅的关断过程中，电流被减小到零并且维持在零点以上的电压下。
在这个阶段，双向可控硅将停止导通并进入关断状态。
需要注意的是，双向可控硅的关断过程相对较慢，因此在实际应用中需要考虑到这一特性。
总的来说，双向可控硅的工作原理包括触发、导通和关断三个阶段。
通过控制触发脉冲的时机和持续时间，可以实现对双向可控硅的控制。
双向可控硅具有双向导通的特性，适用于交流电路中对电流进行控制和保护。
在实际应用中，需要充分理解双向可控硅的工作原理，并合理设计电路以实现所需的功能。
通过本文的介绍，相信读者对双向可控硅的工作原理有了更深入的了解。
双向可控硅作为一种重要的半导体器件，在电力电子领域发挥着重要作用。
希望本文能够帮助读者更好地理解双向可控硅，并在实际应用中发挥其作用。
双向可控硅及触发电路
双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）推荐电路：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us. 图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1 的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、 B 两点电压输出波形如图 2 所示。
过零触发电路电路如图 3 所示，图中MOC3061为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
双向可控硅四象限触发方式
双向可控硅四象限触发方式引言：双向可控硅（Bidirectional Controlled Silicon，简称Triac）是一种常见的电子器件，广泛应用于交流电路的控制中。
四象限触发方式是指Triac在不同的电流和电压条件下的工作模式。
本篇文章将详细介绍双向可控硅四象限触发方式及其应用。
一、双向可控硅的基本原理双向可控硅是一种双向导通的电子器件，它可以对交流电进行双向控制。
其内部结构由两个PN结组成，具有两个控制极（即门极）和两个主极（即A极和K极）。
当两个控制极之间施加正向电压时，Triac将导通，电流可以通过；当施加反向电压时，Triac将截止，电流无法通过。
二、四象限触发方式四象限触发方式是指Triac在不同的电流和电压条件下的工作模式，可分为四个象限，分别是第一象限、第二象限、第三象限和第四象限。
1. 第一象限触发第一象限触发是指在正半周的正向电压和正向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加正向电压，电流流向K极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相正弦波控制。
2. 第二象限触发第二象限触发是指在负半周的正向电压和正向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加正向电压，电流流向K极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相正弦波控制。
3. 第三象限触发第三象限触发是指在正半周的反向电压和反向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加反向电压，电流流向A极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相反弦波控制。
4. 第四象限触发第四象限触发是指在负半周的反向电压和反向电流条件下，Triac被触发导通。
在这种情况下，门极与A极之间施加反向电压，电流流向A极，并且大于Triac的触发电流。
这种触发方式常用于交流电路中的单相反弦波控制。
三、双向可控硅四象限触发方式的应用双向可控硅四象限触发方式在电力控制领域有广泛的应用。
双向触发二极管与可控硅应用电路
双向触发二极管与可控硅应用电路
1、调光调压电路
双向触发二极管触发双向可控硅的调光调压电路是典型应用电路的一种。
工作过程：当电路接通沟通市电220V后，沟通市电便通过负载电阻R1、电位器RP1 向电容器C1不断充电，当电容器C1上的充电电压高于双向触发二极管的转折电压时候，此时电容器 C 便通过双向触发二极管VD向双向可控硅T1的掌握极G放电，触发可控硅T1导通。
值得留意的是：转变电位器RP1的阻值便可转变向C1充电的速度，也就转变了双向可控硅的导通角，进而转变通过灯泡的平均电流值，实现连续调光调压的目的。
由于双向触发二极管在正、反电压下均能工作。
电容容量可以用小一点的，使触发电路的功耗小，这种电路可用作台灯、舞台灯光的调光及电风扇电机的调速之用。
2、过压爱护电路
如图所示，这是由双向触发二极管与双向可控硅组成的过压爱护电路。
工作过程：电压正常工作时候，加在双向触发二极管两端的电压小于转折电压，此时VD不导通，同时双向可控硅T1也处于截止状态，输出负载RL可得到正常的供电。
一旦供电电压超出限定值时，也就是说瞬态电压超过双向触发二极管转折电压，VD导通并触发双向可
控硅T1也导通，使后面的负载RL免受过压损害。
3、无触点沟通开关电路
如下图，这是无触点沟通开关电路，可以代替大功率的沟通继电器，特点是工作牢靠、无火花干扰等。
工作过程：开关管Q1掌握触发二极管导通，触发二极管产生触发脉冲,脉冲通过脉冲变压器耦合到双向可控硅T1掌握极，掌握可控硅导通，这样使得触发电路与主电路没有电气联系。
双向触发二极管与可控硅应用电路还有许多，例如脉冲信号发生器等。
双向可控硅调速电路原理
双向可控硅调速电路原理
双向可控硅调速电路由双向可控硅、触发电路、继电器、脉冲变压器和负载等组成。
当输入电压施加在双向可控硅的正向和反向间时，通过改变触发电路的控制信号来控制双向可控硅的导通和断路，实现对负载电压和电流的控制。
双向可控硅的输入端有一个触发电路，触发电路通过对双向可控硅施加固定频率和幅值的控制信号，使其工作于导通或断路状态。
触发电路由一个继电器和脉冲变压器组成。
继电器用于改变触发电路的控制信号，以控制双向可控硅的导通和断路。
脉冲变压器用于产生固定频率和幅值的控制信号，通过继电器和双向可控硅连接在一起。
当触发电路施加导通信号时，双向可控硅的正向与负向会同时导通，负载处于工作状态。
在这种情况下，负载的电流和电压被控制在一定的范围内，实现对电机速度和灯光亮度的调节。
当触发电路施加断路信号时，双向可控硅的正向与负向会同时断路，负载处于断路状态。
在这种情况下，负载的电流和电压为零，电机停止转动，灯光熄灭。
然而，双向可控硅调速电路也存在一些缺点。
首先，由于双向可控硅的导通和断路是通过触发电路控制的，所以在电路的转速调节和灯光亮度调节过程中会产生较大的功率损耗。
此外，由于双向可控硅的性质，电路中会产生较多的谐波干扰，需要采取一些滤波措施来减小干扰。
总之，双向可控硅调速电路是一种常见的电力调速系统，通过对双向可控硅的控制信号的调整，可以实现对电路的导通和断路，从而控制负载的电压和电流，实现对电机速度和灯光亮度等的调节。
然而，它也存在一
些缺点，如较大的功率损耗和谐波干扰等，需要采取一些措施来减小这些问题的影响。
双向可控硅及其触发电路
双向可控硅及其触发电路之南宫帮珍创作双向可控硅是一种功率半导体器件, 也称双向晶闸管, 在单片机控制系统中, 可作为功率驱动器件, 由于双向可控硅没有反向耐压问题, 控制电路简单, 因此特别适合做交流无触点开关使用.双向可控硅接通的一般都是一些功率较年夜的用电器, 且连接在强电网络中, 其触发电路的抗干扰问题很重要, 通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极.为减小驱动功率和可控硅触发时发生的干扰, 交流电路双向可控硅的触发常采纳过零触发电路.（过零触发是指在电压为零或零附近的瞬间接通, 由于采纳过零触发, 因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅, 四象限可控硅其导通条件如下图：总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通, 这个电压可以是正、负, 和T1、T2之间的电流方向也没有关系.因为双向可控硅可以双向导通, 所以没有正极负极, 可是有T1、T2之分再看看BT134-600E的简介：（飞利浦公司的, 双向四象限可控硅, 最年夜电流4A）推荐电路：为了提高效率, 使触发脉冲与交流电压同步, 要求每隔半个交流电的周期输出一个触发脉冲, 且触发脉冲电压应年夜于4V , 脉冲宽度应年夜于20us.图中BT 为变压器, TPL521 - 2 为光电耦合器, 起隔离作用.当正弦交流电压接近零时, 光电耦合器的两个发光二极管截止, 三极管T1基极的偏置电阻电位使之导通, 发生负脉冲信号, T1的输出端接到单片机80C51 的外部中断0 的输入引脚, 以引起中断.在中断服务子法式中使用按时器累计移相时间, 然后发出双向可控硅的同步触发信号.过零检测电路A、B 两点电压输出波形如图2 所示.过零触发电路电路如图3 所示, 图中MOC3061 为光电耦合双向可控硅驱动器, 也属于光电耦合器的一种, 用来驱动双向可控硅BCR 而且起到隔离的作用, R6 为触发限流电阻, R7 为BCR 门极电阻, 防止误触发, 提高抗干扰能力.当单片机80C51 的P1. 0 引脚输出负脉冲信号时T2 导通, MOC3061 导通, 触发BCR 导通, 接通交流负载.另外, 若双向可控硅接感性交流负载时, 由于电源电压超前负载电流一个相位角, 因此, 当负载电流为零时, 电源电压为反向电压, 加上感性负载自感电动势el 作用, 使得双向可控硅接受的电压值远远超越电源电压.虽然双向可控硅反向导通, 但容易击穿, 故必需使双向可控硅能接受这种反向电压.一般在双向可控硅两极间并联一个RC阻容吸收电路, 实现双向可控硅过电压呵护, 图3 中的C2 、R8 为RC 阻容吸收电路.光耦合双向可控硅驱动器电路这种器件是一种单片机输出与双向可控硅之间较理想的接口器件.它由输入和输出两部份组成, 输入部份是一砷化镓发光二极管.该二极管在5~15mA正向电流作用下发出足够强度的红外线,触发输出部份.输出部份是一硅光敏双向可控硅, 在紫外线的作用下可双向导通.该器件为六引脚双列直插式封装, 其引脚配置和内部结构见下图：有的型号的光耦合双向开关可控硅驱动器还带有过零检测器.以保证电压为零(接近于零)时才可触发可控硅导通.如MOC3030/31/32 (用于115V交流), MOC3040/41(用于220V交流).下图是过零电压触发双向可控硅驱动器MOC3040系列的典范应用电路.MOC3061推荐电路图的误解：我最开始忽略了G极与T1之间的关系, 将MOC3061的4、6两脚接在了G极与T1之间, 电路示意图如下：（由于没有找到MOC3061, 用了一个开关暗示）此时无论是翻开开关、和关闭开关（驱动MOC306或者不驱动MOC3061）可控硅都是导通的, 即不能关闭可控硅, 各式纠结和检查资料后才发现G极和T1之间的关系, 安照这个电路接的话, 不论J3开路时, G极的电压即是T2的电压, 当交流电流过双向可控硅时, G极与T1之间总存在一个电压差, 即T1与T2之间的电压差, 这个电压差就导通了可控硅, 所以双向可控硅虽然没有正、负极的区别, 却有T1、T2的区别.。
双向可控硅四象限触发方式
双向可控硅的四象限触发方式双向可控硅是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是目前比较理想的交流开关器件。
其英文名称TRIAC即三端双向交流开关之意。
尽管从形式上可将双向可控硅看成两只普通可控硅的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。
小功率双向可控硅一般采用塑料封装，有的还带散热板。
大功率双向可控硅大多采用RD91型封装。
从双向可控硅的结构看它属于NPNPN五层器件。
三个电极分别是T1、T2、G。
因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。
表示，不再划分成阳极或阴极。
其特点是：当G极和T2极相对于T1的电压均为正时，T2是阳极，T1是阴极。
反之，当G极和T2 极相对于T1的电压均为负时，T1变成阳极，T2为阴极。
双向可控硅的伏安特性见下图，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。
双向可控硅不管门极加正向电压还是反向电压，只要所加的门极电压和门极驱动电流足够大，双向可控硅均会被触发导通。
根据双向可控硅的主回路电压及门极电压的正负，可将双向可控硅的触发情况分为四种情况。
用坐标系来表示则可分为四个象限。
如下图所示为双向可控硅四个象限的触发情况：初次按触双向可控硅时，人们常会想一个问题：双向可控硅的门极到底要加正电压还负电压可控硅才可能导通？如前所述，双向可控硅不管门极加正电压还是负电压其均可导通。
因为双向可控硅内部集成了门极触发电路。
但有两个基本条件，即门极电压大小和门极电流大小。
门极电压不能过低，门极电压太低可控硅不能导到，一般双向可控硅厂家都将门极触发电压做到几伏以便使主控IC 可以用较低的电压将触发；门极触发电流不能过小，如果门极触发电流太小双向可控硅同样不能导通。
一般门极触发电流需要十几毫安到几百毫安。
如下表格为双向可控硅四象限触发方式：导通方式电路原理第一象限正向触发方式工作电压为T2正T1负，触发电压为G 正T1负。
双向可控硅及其触发电路之欧阳语创编
双向可控硅及其触发电路双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中,可作为功率驱动器件,由于双向可控硅没有反向耐压问题,控制电路简单,因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中,其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发,因此需要正弦交流电过零检测电路）双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：总的来说导通的条件就是:G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负,和Tl、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有Tl. T2之分再看看BT134-600E 的简介：（飞利浦公司的，双向四象限可控硅)最大电流4A )推荐电路:为了提高效率，使触发脉冲与交流电压同步,要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ,脉冲宽度应大于20us.E中盯为变压器，TPL521 -2为光电耦合器,起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通,产生负脉冲信号,T1的输出端接到单片机80C51的夕陪枚中断0的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间,然后发出双向可控硅的同步触发信号。
过零检测电路A、B两点电压输出波形如图2所示。
过零触发电路电路如图3所示，图中MOC3061为光电耦合双向可控硅驱动器,也属于光电耦合器的一种,用来驱动双向可控硅BCR并且起到隔离的作用,R6为触发限流电阻，R7为BCR门极电阻，防止误触发，提高抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双向可控硅及其触发电路
双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。
为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。
（过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦交流电过零检测电路）
双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：
总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足够的导通电流就可以使可控硅导通，这个电压可以是正、负，和T1、T2之间的电流方向也没有关系。
因为双向可控硅可以双向导通，所以没有正极负极，但是有T1、T2之分
再看看BT134-600E的简介：（飞利浦公司的，双向四象限可控硅，最大电流4A）
推荐电路：
为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B 两点电压输出波形如图2 所示。
过零触发电路
电路如图3 所示，图中MOC3061 为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7 为BCR 门极电阻，防止误触发，提高抗干扰能力。
当单片机80C51 的P1. 0 引脚输出负脉冲信号时T2 导通，MOC3061 导通，触发BCR 导通，接通交流负载。
另外，若双向可控硅接感性交流负载时，由于电源电压超前负载电流一个相位角，因此，当负载电流为零时，电源电压为反向电压，加上感性负载自感电动势el 作用，使得双向可控硅承受的电压值远远超过电源电压。
虽然双向可控硅反向导通，但容易击穿，故必须使双向可控硅能承受这种反向电压。
一般在双向可控硅两极间并联一个RC阻容吸收电路，实现双向可控硅过电压保护，图3 中的C2 、R8 为RC 阻容吸收电路。
光耦合双向可控硅驱动器电路
这种器件是一种单片机输出与双向可控硅之间较理想的接口器件。
它由输入和输出两部分组成，输入部分是一砷化镓发光二极管。
该二极管在5~15mA正向电流作用下发出足够强度的红外线,触发输出部分。
输出部分是一硅光敏双向可控硅，在紫外线的作用下可双向导通。
该器件为六引脚双列直插式封装，其引脚配置和内部结构见下图：
有的型号的光耦合双向开关可控硅驱动器还带有过零检测器。
以保证电压为零(接近于零)时才可触发可控硅导通。
如MOC3030/31/32(用于115V交流)，MOC3040/41(用于220V交流)。
下图是过零电压触发双向可控硅驱动器MOC3040系列的典型应用电路。
MOC3061推荐电路图的误解：
我最开始忽略了G极与T1之间的关系，将MOC3061的4、6两脚接在了G极与T1之间，电路示意图如下：
（由于没有找到MOC3061，用了一个开关表示）
此时无论是打开开关、和关闭开关（驱动MOC306或者不驱动MOC3061）可控硅都是导通的，即不能关闭可控硅，百般纠结和查看资料后才发现G极和T1之间的关系，安照这个电路接的话，不管J3开路时，G极的电压等于T2的电压，当交流电流过双向可控硅时，G极与T1之间总存在一个电压差，即T1与T2之间的电压差，这个电压差就导通了可控硅，所以双向可控硅虽然没有正、负极的区别，却有T1、T2的区别。
