摩托车防盗报警器安装方法

功能介绍
本防盗报警器新增加功能如下:
1)遥控器至主机双向报警，遥控器随时监控摩托车的状态。

2)遥控开锁，没用遥控器无法起动，停车时关闭电门锁主机电路自动上锁，
杜绝用户一时的疏忽大意忘记设防而丢车的事件发生。

3)破坏电门锁、非法并线、短路摩托车无法起动、遥控器同时报警。

4)剪断电池线、喇叭线－－遥控器报警,重新接上电池线同样报警,车无法
起动，不会产生其它报警器断电池线、喇叭线报警器瘫痪的弊端。

5)设防双模式(白天模式/夜间模式),短按与长按(设防键)既可转换，简单
快捷，两种模式用户可用遥控器进行无级调整，白天模式设定在低灵敏度（重振动报警），夜间模式设定在高灵敏度（轻振动报警）。

6)转向蜂鸣器功能:此功能用户可选择关闭。

7)夜间找车照明功能:用遥控器能开关转向灯作为夜间照明或在车群中快
速找到自己的车。

8)停车3分钟自动上防功能：此功能用户可选择关闭。

9)遥控器学习功能:使用主机学习键可删除或增加遥控器，方便快捷。

警告：本遥控器为高科技产品请不要与车钥匙连在一起，
否则行车时引起的振动将损坏内部电路。

目录
机车搭铁熄火安装接线图----------------------------------1机车搭铁熄火安装说明----------------------------------2原车配有报警器接口接法----------------------------------2机车断电熄火安装接线图----------------------------------3机车断电熄火安装说明----------------------------------4遥控器使用说明--------------------------------5-6遥控器使用注意事项----------------------------------6主机使用注意事项----------------------------------6用户个性化设置----------------------------------7遥控器学习方法----------------------------------8一般故障排除法----------------------------------8
主机出线功能接线方法
红主机供电接在电池正极
橙检测电门锁接在电门锁的出电(闪光器或刹车开关的正极)
兰（2条）起动线剪断起动继电器其中的一条接线，将两条兰色线分别接在剪断的两头。

粉红剪断不用
灰搭铁熄火线并接在点火模块的触发线（熄火线）
黄（2条）转向灯线将两条黄色线分别并接在左右转向灯。

黑搭铁线接在车架的金属部位。

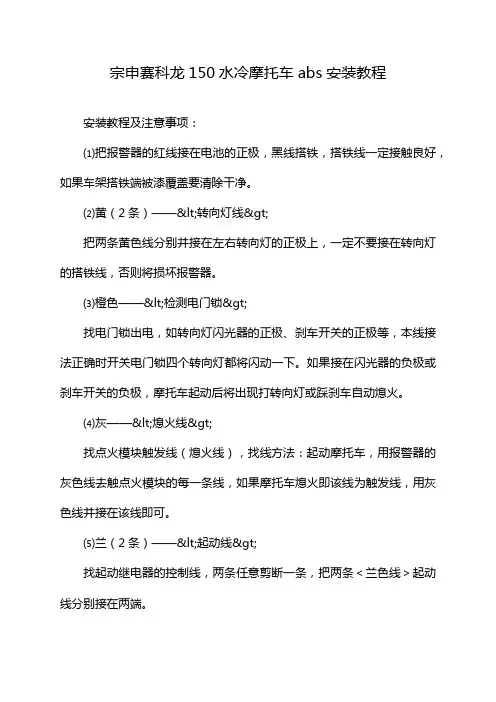

安装步骤及注意事项：
⑴把报警器的红线接在电池的正极，黑线搭铁，搭铁线一定接触良好，如果车架搭铁端被漆覆盖要清除干净。

⑵黄（2条）——<转向灯线>，把两条黄色线分别并接在左右转向灯的正极上，一定不要接在转向灯的搭铁线，否则将损坏报警器。

⑶橙色——<检测电门锁>,找电门锁出电，如转向灯闪光器的正极、刹车开关的正极等，本线接法正确时开关电门锁四个转向灯都将闪动一下。

如果接在闪光器的负极或刹车开关的负极，摩托车起动后将出现打转向灯或踩刹车自动熄火。

⑷灰——<熄火线>，找点火模块触发线（熄火线），找线方法：起动摩托车，用报警器的灰色线去触点火模块的每一条线，如果摩托车熄火即该线为触发线，用灰色线并接在该线即可。

⑸兰（2条）——<起动线>，找起动继电器的控制线，两条任意剪断一条，把两条＜兰色线＞起动线分别接在两端。

⑹安装完成后测试各功能是否正常，打开电门锁没按遥控器的开锁键是不能起动、起动后按遥控器的撤防键能够熄火，开转向灯时转向声音提示音等，如果不能正常请查找接法是否正确。

原车配有报警器接口接法：
如果原车配有报警器接口只要把报警器与原车接口对插，接好搭铁线，用备用的二条＜兰色线＞插入原车接口与报警器接口相对应的兰色线，剪断起动继电器的控制线与两条兰色起动线分别对接即可安装完成。

安装完成起动时要先用车钥匙打开电门锁后按遥控器的开锁键才能起动
主机出线功能接线方法
红主机供电接在电池正极
橙检测电门锁接在电门锁的出电(闪光器或刹车开关的正极)
兰（2条）起动线剪断起动继电器其中的一条接线，将两条兰色线分别接在剪断的两
头。

粉红断电熄火线剪断磁电机至点火模块的触发线（熄火线），将粉红线接在近磁电机
端，将灰线接在近点火模块端。

灰搭铁熄火线
黄（2条）转向灯线将两条黄色线分别并接在左右转向灯。

黑搭铁线接在车架的金属部位。

安装步骤及注意事项：
⑴把报警器的红线接在电池的正极，黑线搭铁，搭铁线一定接触良好，如果车架搭铁端被漆覆盖要清除干净。

⑵黄（2条）——<转向灯线>，把两条黄色线分别并接在左右转向灯的正极上，一定不要接在转向灯的搭铁线，否则将损坏报警器。

⑶橙色——<检测电门锁>,找电门锁出电，如转向灯闪光器的正极、刹车开关的正极等，本线接法正确时开关电门锁四个转向灯都将闪动一下。

如果接在闪光器的负极或刹车开关的负极，摩托车起动后将出现打转向灯或踩刹车自动熄火。

⑷粉红－灰——<熄火线>，找点火模块触发线（熄火线），找线方法：起动摩托车，用报警器的灰色线去触点火模块的每一条线，如果摩托车熄火即该线为触发线，剪断后＜灰色线＞接至近点火模块的一端，＜粉红线＞接至另一端。

⑸兰（2条）——<起动线>，找起动继电器的控制线，两条任意剪断一条，把两条＜兰色线＞起动线分别接在两端。

⑹安装完成后测试各功能是否正常，打开电门锁没按遥控器的开锁键是不能起动、起动后按遥控器的撤防键能够熄火，开转向灯时转向声音提示音等，如果不能正常请查找接法是否正确。

机车断电熄火与搭铁熄火安装方法只是熄火方式不同,断电熄火的安全性更好安装完成起动时要先用车钥匙打开电门锁后按遥控器的开锁键才能起动
警告：本遥控器为高科技产品请不要与车钥匙连在一起，否则将损坏内部电路换电
池时注意事项:禁止使用劣质电池，请使用高性能AAA-7号1.5V电池，以防止电池
液泄漏损坏电路
短按设防键：
进入白天设防模式(低灵敏度)，报警喇叭短叫1声，转向灯闪1下，无论摩托车正在行驶中或停止都将熄火、引擎锁死、进入设防状态，整车无法起动，同时遥控器设防指示灯<红>灯亮，延时2秒检测振动，如果触发报警喇叭将报警，同时遥控器也报警。

如果在没有关闭电门锁按下此键报警喇叭将短叫5声,同时遥控器也叫5声，提示关闭电门锁拔出钥匙。

长按设防键：
进入夜间设防模式（高灵敏度），报警喇叭无声，只有转向灯闪1下提示进入设防状态，其它与上面同。

此模式适用于夜间车入车库设防时不会吵醒家人，又可提高设防灵敏度。

短按撤防键
进入有声撤防模式，报警喇叭短叫2声，转向灯闪2下，提示撤出防盗，同时遥控器撤防指示灯<兰>灯亮，但此时也无法起动。

注释：短按——按下按键时间少于1秒(遥控器按键音“嘟”1声)
长按——按下按键时间大于1.5秒(遥控器按键音“嘟，嘟”2声)
长按撤防键:
进入无声撤防模式，报警喇叭无声，转向灯闪2下，提示撤出防盗，同时遥控器撤防指示灯<兰>灯亮，但此时也无法起动，此模式适用于夜间出车时不会吵醒家人。

开锁键：
①用车钥匙打开电门锁，按一下引擎打开、听到开锁提示音才可起动。

②关闭电门锁、按设防键、撤防键引擎将重新锁死。

③当电门锁关闭时此键作为转向灯的开关，短按一下开，短按一下关，长按时无论开或关都将关闭。

如果在打开转向灯的5秒后没关闭转向灯，5秒后将自动关闭，此功能作为夜间照明与找车用途。

④此键的第三功能请见第7页用户个性化设置说明。

遥控器电池电量显示
长按遥控器的开锁键超2秒后释放，遥控器的低电指示灯闪动，闪动的次数为电池的电量，闪5次电量满，闪1次电池接近无电，马上更换电池。

遥控器使用注意事项
⑴当遥控器低电指示灯<红>灯点亮时，同时机车出现不同的开锁提示音，遥控器内的电池接近无电，回家时记得换电池，以免电池耗尽时使车在半路无法起动。

⑵在有效距离内按遥控器的任意键时，遥控器对应的指示灯亮。

当遥控器超出有效距离或车不在时，遥控器指示灯不亮。

主机使用注意事项
⑴打开电门锁时没按开锁键是无法起动的，关闭电门锁、按设防键、撤防键都将熄火，要
起动请重按开锁键。

⑵如果在打开电门锁后60秒内没按撤防键或开锁键，60秒后将自动报警，此功能的允许或禁止请参看第7页用户个性化设置。

⑶在设防的状态打开电门锁时马上报警，正确使用方法要先撤防再打开电门锁。

⑷在电门锁没关的状态下按设防键，主机、遥控器将同时报警5声提示拔出车钥匙，后进入设防状态。

⑸在车关闭电门锁后3分钟后将自动进入设防状态，此功能的允许或禁止请参看第7页用户个性化设置。

以下的功能设定要在打开电门锁才有效
打开<<转向蜂鸣>>功能：①按住
不放②连续按
3下后两键同时释放，转向灯闪3下提示即完成关闭<<转向蜂鸣>>功能：①按住
不放②连续按
4下后两键同时释放，转向灯闪4下提示即完成打开<<停车3分钟自动上防>>功能：①按住
不放②连续按
5下后两键同时释放，转向灯闪5下提示即完成关闭<<停车3分钟自动上防>>功能：①按住
不放②连续按6下后两键同时释放，转向灯闪6下提示即完成打开<<60秒自报警>>功能：（注释:此功能是在车没设防的状态下，用钥匙打开电门锁或非正常手段打开电门锁，60秒后车和遥控器将同时报警）①按住
不放②连续按
1下后两键同时释放，转向灯闪1下提示即完成关闭<<60秒自报警>>功能：①按住
不放②连续按2下后两键同时释放，转向灯闪2下提示即完成恢复出厂设置：(出厂默认值:转向蜂鸣器功能打开，60秒自报警功能打开，停车3分钟自动上防打开，白天模式、夜间模式的灵敏度恢复到出厂设定。

)①按住
不放②连续按
15下后两键同时释放，转向灯闪4下提示即完成白天模式灵敏度调整:(短按设防时主机振动报警读本灵敏度)①按住
不放②连续按10下后两键同时释放，转向灯闪2下提示进入调整模式③短按键(上升)或短按
键(下降)调整振动灵敏度，按一下转向灯闪一下，如果到在达上限或下限转向灯将闪2下
④拍一下车看灵敏度是否合适，如果不合适回到第③项继续调整⑤长按保存设定
夜间模式灵敏度调整:(长按设防时主机振动报警读本灵敏度)
①③④⑤项与白天模式相同②连续按11下后两键同时释放，转向灯闪3下提示进入调整模式用户个性化设置
7
当遥控器遗失或要增加遥控器时可用以下方法学习：
①到经销商买空白遥控器
②拔掉主机上面学习孔橡胶塞
③用小螺丝刀垂直伸入学习孔按住里面的开关不放（一直按到学习结束），这时主机喇叭报警5声并发射信号通知原遥控器，原遥控器将报警（不要去按它），报警5声后主机自动撤防，并删除原来所有遥控器（原配遥控也被删除），等待报警停止后才进入学习状态。

④把要学习的所有遥控器逐个按任意键一下（包括原配遥控），学习成功遥控器有报警提示，如果学习不成功遥控器再重复按一次。

⑤学习完成所有的遥控器后释放主机学习按键。

⑥测试所学习的遥控器是否正常，如不正常再回到第③项重新学习。

⑦将学习孔封死以防进水。

注意事项：学习功能要在报警喇叭正常连接并无损坏才有效，每次学习遥控数最多不能超过二个。

一般故障排除法故障现象
可能的原因及检修方法按下遥控器无反应
遥控器内7号电池无电或损坏转向灯闪但主机不叫
报警喇叭断线或损坏打开电门锁后按遥控器的
开锁键有正常开锁提示音
但不能起动
蓄电池电量不足或电池线接触不良应急起动方法：打开电门锁，按遥控器的开锁键出现正常开锁提示音，
但不要按机车的起动按钮，挂档后下坡牵引起动。

摩托车无法起动①检查蓄电池电量是否正常
②检测电门锁是否正常：打开电门锁，检查转向灯或档灯是否正常供电，
如果无电检查电门锁是否损坏或电池保险丝是否断路。

⑶检测报警器的＜橙色电门锁检测线＞：打开和关闭电门锁时，4个转向
灯应闪一下，如果不正常检查报警器橙色线是否断线或接触不良。

遥控器学习方法8。
