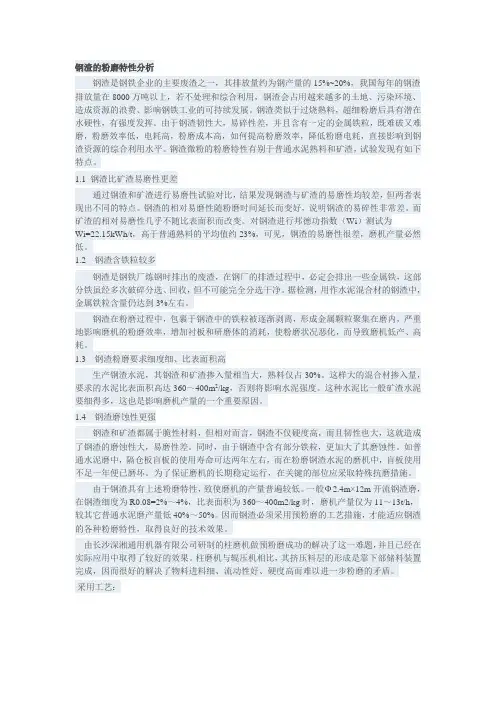

钢渣的粉磨特性分析

合集下载

钢渣实验报告

引言：

钢渣是钢铁冶炼过程中产生的一种废弃物，通常被视为一种环境污染源。然而，近年来，人们开始探索利用钢渣进行资源化利用的可能性。本实验旨在研究钢

渣在不同条件下的物化性质和潜在的应用价值。

实验方法：

1. 样品准备：从一家钢铁厂获得一批钢渣样品，将其研磨至粉末状，以确保实

验过程中的均一性。

2. 粒度分析：使用激光粒度仪对钢渣样品进行粒度分析，以了解其颗粒大小分

布情况。

3. 热重分析：利用热重分析仪对钢渣样品进行加热，测量其在不同温度下的质

量变化情况，以确定其热稳定性。

4. X射线衍射分析：通过X射线衍射仪对钢渣样品进行分析，以确定其组成成

分和晶体结构。

5. 水合性能测试：将钢渣样品与水混合，在一定时间内观察其水合性能，以评

估其在水泥生产中的潜在应用价值。

6. 硫酸盐腐蚀实验：将钢渣样品浸泡在硫酸盐溶液中，观察其腐蚀情况，以评

估其在防腐材料中的应用潜力。

实验结果与讨论：

1. 粒度分析结果显示，钢渣样品的颗粒大小主要分布在10-100微米之间，适

合作为填料材料或添加剂使用。

2. 热重分析结果表明，钢渣样品在500摄氏度以下几乎没有质量损失，说明其具有良好的热稳定性。

3. X射线衍射分析结果显示，钢渣样品主要由氧化铁、氧化钙和氧化硅等成分组成，晶体结构较为稳定。

4. 水合性能测试结果表明，钢渣样品在与水混合后能够迅速发生水合反应，并形成一定强度的水泥状物质，可用于水泥生产中的掺合材料。

5. 硫酸盐腐蚀实验结果显示，钢渣样品在硫酸盐溶液中腐蚀程度较轻，具有一定的抗腐蚀性能，可用于防腐材料的制备。

钢渣质量分析报告

1. 引言

本文档是钢渣质量分析报告，旨在对某钢厂生产的钢渣进行质量分析。钢渣是钢铁生产过程中产生的副产品，对钢铁厂的环境、生产以及成本管理等方面具有重要意义。通过分析钢渣的成分、性质等指标，可以帮助钢铁厂更好地进行生产管理和环境保护。本报告将从钢渣产量、成分分析、性质测试等方面进行分析，以期提供有价值的参考。

2. 钢渣产量分析

钢渣产量是衡量钢铁生产质量的关键指标之一。通过对钢渣产量进行分析可以了解钢铁厂运营的效率以及生产压力。以下是对一定时间内钢渣产量的分析结果：

时间段钢渣产量（吨）

2020年1月5000

2020年2月4800

2020年3月5200

从上表可以看出，钢渣的产量相对稳定，在2020年1月至3月期间，每月钢渣产量维持在5000吨左右。

3. 钢渣成分分析

钢渣的成分是影响其性质的关键因素之一。通过对钢渣成分进行分析可以了解其主要组成以及可能存在的问题。以下是对钢渣成分的分析结果：

成分含量（%）

SiO2 40

Al2O3 15

CaO 30

FeO 5

MgO 4

其他 6

根据上表可以看出，钢渣主要含有SiO2、Al2O3、CaO等成分，其中SiO2和CaO的含量较高。这对于钢渣的应用和处理具有重要意义，但在某些情况下也可能导致钢渣的不良问题。

4. 钢渣性质测试

钢渣的性质是衡量其质量的重要指标之一。通过对钢渣性质进行测试可以了解

其在不同环境和应用场景下的表现。以下是对钢渣性质的测试结果：

4.1 可塑性测试

钢渣的可塑性是指其在一定温度和压力下的可塑性能力。通过钢渣可塑性测试

钢渣在水泥生产中的应用研究

摘要：钢渣因成分波动大、易磨性差、稳定性差等原因，导致其用于水泥熟料烧成技术没有得到广泛推广。本文结合公司对铁质原料的需求，开展钢渣在水泥生产中的应用研究，从钢渣优选、生料易烧性分析、熟料性能研究入手，改善水泥熟料质量，提高钢渣在水泥生产中的综合利用率。

关键词：钢渣；易烧性；熟料性能

引语

在水泥生产中，钢渣因其潜在水硬性高、产量大、成本低，并且含有相当数量的近似水泥熟料组成的矿物而成为水泥生产中首选原材料，在熟料煅烧中可起到诱导结晶、加速助熔的作用，使水泥生产实现优质、高产和低耗。把钢渣用作水泥生产原材料，节约了大量宝贵自然资源，保护了环境，同时降低了水泥生产成本，具有广阔的应用前景。本文结合公司对铁质校正原料的需求，研究钢渣在水泥生产中应用的可行性，确定煅烧水泥熟料的钢渣种类；结合实际设计配料方案，多角度分析了掺入钢渣后对生料易烧性及熟料性能的影响，解决了钢渣在水泥工业中应用时均化和粉磨的难题，已在所属单位实现了产业化和推广应用，控制生产成本的同时保证产品质量，具有一定的实践指导意义。

1原材料选择

本文所选用所有原燃料物理化学性能和放射性等指标均符合相应标准要求，综合考虑成本等因素最终确定如下原燃料：钙质材料选用公司自备矿山单独生产和均化的石灰石；硅铝质材料选用公司附近砂岩和页岩；对比用铁质材料选用当地产铁粉；钢渣由公司附近两家钢厂提供，其中0-6YA是A钢厂提供的0～6mm 尺寸的钢渣，0-10YB是B钢厂提供的0～10mm尺寸的钢渣。各材料化学分析见表1。

钢渣微粉在水泥混凝土中的应用研究

硅灰、粉煤灰等矿物掺合料在混凝土中的应用，可大幅度的提高混凝土的性能。但普遍使用的硅灰、粉煤灰等已出现了货源短缺及价格上涨等将钢渣粉作为混凝土的活性矿物掺合料，由于钢渣微粉的比表面积大、活性好、可与熟料粉混合配制水泥，同时可以作为外加剂替代水泥直接掺入混凝土中，生产性能优越的高性能混凝土，降低水泥和混凝土的成本。

1、钢渣粉的化学成分及特性

1.1 钢渣粉的化学成分

钢渣的化学成分

组分CaO SiO2 Al2O3 FeO Fe2O3 MgO MnO P2O5

含量40%~50% 12%~18% 2%~5% 7%~10% 5%~20% 4%~10% 1%~2.5% 1%~4% 钢渣粉的化学成分以CaO和SiO2 AI2O3、MgO FeO和Fe2O3等组分。另外还有少量的S P和游离CaO MgO等，这些二价离子的游离金属氧化物以RO相表示，常以固溶体形式出现。以化学成分而言，钢渣粉和水泥熟料有些相似，只是氧化物含量差别较大。

1.2 钢渣粉的特性

1、将钢渣经机械磨细后，可以改变原先的晶体结构，增加颗粒表面的活化能，可以充当水泥或水泥混凝土的活性材料。另外钢渣粉具有较好的流动性、耐久性、体积稳定性和抗碱骨料反应，混凝土中掺加钢渣粉后可提高混凝土的和易性，消除碱骨料反应。

2、钢渣微粉的水硬活性及活化措施。钢渣的胶凝活性来源于其含有的硅酸盐、铝酸盐及铁铝酸盐矿物，其中所含的硅酸二钙C2S硅酸三钙C3S 对强度的贡献最大。钢渣中的主要矿物相RO相没有胶凝性，而且吸收氧化钙，使钢渣中的硅酸三钙减少。虽然钢渣的化学成分与水泥熟料相似，但它的生成温度比硅酸盐熟料高了很多，其矿物结晶致密、晶粒较大、水化速度缓慢，只是一种具有潜在活性的胶结材料。且钢渣中含有大量的CaO MgO成分，控制不当极易造成安定性不良的后果。另外钢渣粉中虽然含有少量C3S、C2S

钢渣的化学成分及其水化特征

钢渣的化学组成与水泥熟料相似，是一种具有潜在活性的胶凝材料，但含有大量不稳定的游离CaO、FeO和MgO，存在严重的安定性问题。钢渣的胶凝活性来源于其含有的硅酸盐、铝酸盐及铁铝酸盐等矿物。当钢渣碱度大于1.8时，便含有60％-80％的C2S和C3S；随着碱度的增大，C3S含量增多；当碱度达到2．5时，钢渣的主要矿物为C3S 。钢渣的密度为 3.12g/cm3。钢渣的堆积密度为1643 kg/cm3。钢渣的颜色为深灰色。钢渣的碱度= CaO/(SiO2+P2O5) =35.33/(22.44 + 0.34)=1.55,属于低碱度钢渣。(3)钢渣的矿物组成钢渣中氧化钙主要生成硅酸二钙（C2S）、硅酸三钙(C3S)、蔷薇辉石(C3MS2)及橄榄石(CRS)等矿物。钢渣中含有与硅酸盐水泥熟料相似的硅酸二钙(C2S)和硅酸三钙(C3S)，其两者含量在50％以上。不同点在于钢渣的生成温度为1560℃以上，而硅酸盐水泥熟料的生成温度在1460℃左右。钢渣的生成温度高，其结晶致密、晶粒较大，水化速度缓慢。因此称钢渣为过烧硅酸盐水泥熟料。

钢渣不论急冷或慢冷均具有水硬胶凝性能。

（4）钢渣的水化反应机理和机械激发活性原理

钢渣的水化反应是由于钢渣中硅酸二钙和硅酸三钙直接和水进行水化反应，生成水化硅酸钙。

钢渣的机械激发原理是用机械方法提高钢渣的细度，使其平均粒径为10—30 。粉磨过程不仅仅是颗粒减小过程，同时伴随着晶体结构及表面物理化学性质的变化。由于物料比表面积增大，粉磨能量中的一部分转为新生颗粒的内能和表面能。晶体的键能也将发生变化，晶格能迅速减小，在损失晶格能的位置产生晶格错位、缺陷、重结晶。在表面形成易溶于水的非晶态结构。晶格结构的变化主要反应为晶格尺寸减小，晶格应变增大，结构发生畸变。晶格尺寸减小，保证钢渣中矿物与水接触面积的增大；晶格应变增大提高了矿物与水的作用力；结构发生畸变，结晶度下降使矿物晶体的结合键减小，水分子容易进入矿物内部，加速水化反应。不同成分的钢渣在粉磨过程中的结构变化是不同的，它和物料粉磨的难易程度有关。另外，还和晶型本身的稳定性有关。随着粉磨时间的延长，物料比表面积增大，比表面积能量显著增大；由于晶格内能的作用，发生晶格应变的恢复和重结晶过程。另外，物料颗粒间作用力的增大又发生物料颗粒团聚的趋势，从而增大表观粒度，降低比表面积，降低粉磨效率。

钢渣的性质和二次利用

钢渣的性质：钢渣是一种由多种矿物组成的固熔体，其性质与其化学成分有密切的关系。

(1)密度由于钢渣含铁较高，因此比高炉渣密度高，一般在3.1-3.6g/cm3

(2)容重钢渣容重不仅受其密度影响，还与粒度由关。通过80目标准筛的渣粉，平炉渣为2.17一2.20g/cm3，电炉渣为1.62g/cm3左右，转炉渣为1. 74g/cm3左右。

(3)易磨性由于钢渣致密，因此较耐磨。易磨指数:标准砂为1，高炉渣为0.96，而钢渣仅为0.7,钢渣比高炉渣要耐磨。

(4)活性C3S、C2S等为活性矿物，具有水硬胶凝性。当钢渣中成分比值(碱度)大于1.8时，便含有60%一80%的C3S和C2S，并且碱度值的提高，C3S含量也增加，当碱度达到2.5以上时，钢渣的主要矿物为C3S.用碱度高于2.5的钢渣加10%的石青研磨制成的水泥，强度可达325号。因此，C3S和C2S含量高的高碱度钢渣，可作水泥生产原料和制造建材制品。

(5)稳定性钢渣含游离氧化钙等，这些组分在一定条件下都具有不稳定性。钢渣的不稳定性，使在处理和应用钢渣时必须注意以下几点:①用作生产水泥的钢渣场S含量要高，因此在处理时最好不采用缓冷技术;②含f-CaO高的钢渣不宜用作水泥和建筑制品生产及工程回填材料;③利用f-Cad消解膨胀的特点，可对含f-CaO高的钢渣采用余热自解的处理技术。

(6）抗压性钢渣抗压性能好，压碎值为20.4%一30.8%

钢渣的主要利用：钢渣的利用是最近十几年冶金渣综合利用的重点研究项目，也是十五期间冶金行业重点开发的课题,各钢铁企业都在不断地寻找适合于自己的钢渣处理线，国内钢渣的处理能力逐年增加，目前，钢渣的利用主要有6种途径：（1）回收金属：采湿法棒磨机将钢渣磨成细度为-200目87 84％的矿浆，然后再采用磁选方法回收金属回炉[1]。

钢渣的参数

钢渣，作为一种重要的工业废弃物，其成分和参数对于环境保护和资源再利用具有重要意义。本文将详细介绍钢渣的主要参数，包括化学成分、物理性质、热性能和环保参数。

一、化学成分

钢渣的主要化学成分是铁、氧、碳和硅等元素。其中，铁元素是最主要的成分，通常占钢渣总质量的60%以上。其他元素如氧、碳和硅等也是钢渣中常见的杂质元素。此外，钢渣中还含有少量的磷、硫和氮等元素。

二、物理性质

钢渣的物理性质包括密度、粒度分布和磨损指数等。密度是衡量钢渣质量的重要指标之一，一般在2.5～3.5g/cm³之间。粒度分布则影响钢渣的加工和利用性能，通常需要经过破碎和磨细处理以满足不同应用需求。磨损指数是衡量钢渣耐磨性能的参数，对于耐火材料和混凝土等应用领域具有重要意义。

三、热性能

钢渣的热性能主要包括比热容、导热系数和熔点等参数。比热容是衡量钢渣吸热或放热能力的指标，导热系数则影响钢渣的传热性能，熔点则是钢渣开始熔化的温度点。这些参数对于钢渣的熔融处理、余热回收和耐火材料制备等领域具有指导意义。

四、环保参数

钢渣的环保参数主要包括浸出毒性、可溶性盐和重金属含量等。浸出毒性是指钢渣在特定条件下溶出有害物质的量，可溶性盐和重金属含量也是评价钢渣环境影响的重要指标。这些参数对于钢渣的安全处理和资源化利用具有重要意义。

总之，了解钢渣的参数有助于更好地评估其环境影响和资源化利用价值。在实际应用中，应根据不同领域的需求选择合适的处理方法和利用途径，以实现资源的最大化利用和环境的可持续发展。

钢渣知识点总结

一、钢渣的产生

在钢铁生产过程中，生产出的钢渣主要来自两个环节，一是在冶炼过程中产生的铁渣，二是在炼钢过程中产生的钢渣。冶炼过程中的铁渣主要来自焦炭的氧化、还原矿石中其他金属氧化的产物和其他杂质氧化物。炼钢过程中的钢渣主要来自钢水中的氧化物和冶炼中添加的各种氧化剂。

二、钢渣的特性

1. 物理特性：钢渣通常呈黑色或灰色，具有较高的硬度和抗压强度，常用的钢渣颗粒直径在0.1-100mm之间。钢渣颗粒呈块状或颗粒状分布，内部常含有大量气孔和微裂缝。

2. 化学特性：钢渣主要由氧化物组成，主要成分是氧化铁，同时还含有少量的氧化钙、氧化铝和氧化硅等。钢渣中还含有一定量的碱金属氧化物，如氧化钠、氧化钾等。

3. 矿物组成：钢渣中的矿物组成主要有含铁矿物和玻璃体两种形式。含铁矿物主要为铁、锰、钙、镁等金属的氧化物，玻璃体主要是氧化铁、氧化钙和氧化硅的混合物。

三、钢渣的利用

1. 土地再利用：钢渣具有一定的肥力和水稳定性，可用于修复矿区和废弃地区的土地。在农业生产中，钢渣可以用作土壤改良剂，提高土壤的肥力和水分保持能力。

2. 水泥生产：钢渣可以用作水泥生产的原材料，通过研磨和混合后可制备不同性能的水泥产品，如高性能混凝土、水泥板材等。

3. 矿渣砂生产：钢渣可以用来制备矿渣砂，作为建筑工程中的替代材料，用于路基、垃圾填埋场和混凝土工程中。

4. 铁腐蚀控制：将钢渣用于铁腐蚀控制中，可以防止铁制品的氧化和腐蚀，延长使用寿命和减少维护成本。

5. 含铁原料回收：从钢渣中回收含铁矿物，用于再生铁制品的生产，实现钢渣的综合利用和资源回收。

你真的了解钢渣吗？经过球磨机处理它还有许多用途！

钢渣干磨球磨机经过改造传统的球磨机而成，更适合钢渣的特性。因为钢渣中含有相对较多的铁，不易研磨成粉，对设备的磨耗比较严重，但又非常有回收价值，所以只能用专门的钢渣球磨机对其进行处理。

一、钢渣的用途

钢渣是炼钢中产生的一种副产品，成分中含有大量的铁、钙、镁、锰铝等元素，经过深加工，可以用于多种途径。

1.冶金

钢渣中含有相当数量的铁、氧化钙和氧化镁，经过磁选后可以回收含铁品位较高的钢渣重新冶炼、代替部分石灰石做烧结配料或者作为高炉的助熔剂，节省矿石资源。

2.筑路

利用钢渣生产水泥及混凝土的掺和料，可以增强水泥的耐磨、抗折、耐腐蚀、扛冻的性能，还可以代替碎石和细骨料，用在道路回填和沼泽、海滩筑路等。

3.建筑

钢渣可以制成钢渣砖，其间富含的游离氧化钙可以与空气中的二氧化碳结合，为控制二氧化碳排放，缓解温室效应做贡献。

二、钢渣干磨球磨机产量

钢渣用途多样，但必须在经过深加工的基础上，这就需要专门的钢渣球磨机。球磨机有干磨和湿磨之分，钢渣中有容易和水发生反应的物质，所以都是用干磨的方式。

球磨机的产量直接影响我们的利润，所以对于钢渣干磨球磨机大家都很关注它的产量问题。

1. 钢渣球磨机的产量

钢渣球磨机有不同的型号，一般允许进料粒度在20-25mm以下，出料粒度可以控制在0.074-0.89mm，生产能力在0.65-615t/h。

2.钢渣球磨机产量的影响因素

钢渣干磨球磨机的产量不是固定的，会受到很多因素的影响。

首先是入磨物料的水分，虽说是干磨，但也不是水分越少越好，有0.5%-1.5%的水分更好。含水量低于这个值，会增加烘干时煤的消耗量，拉低烘干能力，增加烘干系统的收尘压力；但水分也不能太多，潮湿的物料韧性大，不易磨，还容易粘附在研磨体的衬板表面，影响磨机的粉磨能力。

卧式行星磨内物料的粉磨特性

ＧｒｉｎｄｉｎｇＣｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆＤｉｆｅｒｅｎｔ
ＭａｔｅｒｉａｌｓｉｎＨｏｒｉｚｏｎｔａｌＰｌａｎｅｔａｒｙ
以使物料在离心力作用下得到比普通球磨机大１０～２０
Ａｂｓｔｒａｃｔ：Ａｓｅｌｆ－ｄｅｓｉｇｎｅｄｈｏｉｚｒｏｎｔａｌｐｌａｎｅｔａｒｙｂａｌｌｍｉｌｌｗａｓｅｍｐｌｏｙｅｄｔｏｓｔｕｄｙｔｈｅｇｒｉｎｄｉｎｇｃｈａｒａｃｔｅｉｓｒｔｉｃｓｎｄａｍｅｃｈａｎｉｓｍｏｆｓｔｅｅｌｓｌａｇｓａｎｄｃｅｍｅｎｔｃｌｉｎｋｅｒｓ．ＴｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｐａｒｔｉｃｌｅｓｉｚｅｄｉｓｔｒｉｂｕｔｉｏｎｏｆｇｒｏｕｎｄｐｏｗｄｅｒｓｍｅｅｔｓＲｏｓｉｎ — Ｒａｍｍｌｅｒ－Ｂｅｎｎｅｔｅｑｕａｔｉｏｎ．Ｔｈｅｇｒｉｎｄｉｎｇｐｒｏｃｅｓｓｏｆｓｔｅｅｌｓｌａｇｓａｎｄｃｅｍｅｎｔｃｌｉｎｋｅｒｓｃａｎｂｅｄｅｓｃｒｉｂｅｄｂｙｆｉｒｓｔ — ｏｒｄｅｒＫａｐｕｒｆｕｎｃｔｉｏｎ．Ｔｈｅｇｎｎｄｉｎｇｒａｔｅｏｆｓｔｅｅｌｓｌａｇｓｉｓｌｏｗｅｒｔｈａｎｔｈａｔｏｆｃｅｍｅｎｔｃｌｉｎｋｅｒｓ．Ｕｎｄｅｒｔｈｅｅｘｐｅｉｍｅｒｎｔａｌｃｏｎｄｉｔｉｏｎｓ，ｔｈｅｒａｆｇｍｅｎｔａｔｉｏｎｓｔｙｌｅｏｆｓｔｅｅｌｓｌａｇｓｉｓｍａｉｎｌｙｔｈｅｆｒａｃｔｉｏｎａｌｒａｆｍｅｇｎｔａｔｉｏｎｃｏｍｐａｒｉｎｇｗｉｔｈｔｈａｔｏｆｃｅｍｅｎｔｃｌｉｎｋｅｒｓ．Ｔｈｅｉｎｌｕｆｅｎｃｅｏｆｓｔｅｅｌｓｌａｇｓｆｅｅｄｉｎｇｓｉｚｅｏｎｔｈｅｐｒｏｄｕｃｔｐｒｏｂａｂｉｌｉｔｙｉｓｌａｒｇｅｒ．Ｔｈｅｓｔｅｅｌｓｌａｇｓｃａｎｂｅｐｒｅ — ｃｒｕｓｈｅｄｔｏｔｈｏｓｅｗｉｔｈ

钢渣粉检测标准试验方法

1. 钢渣粉检测的标准试验方法包括：显微结构观察法、颗粒度分析法、成分分析法、热分析法等。

2. 显微结构观察法是通过显微镜观察钢渣粉的晶体结构，以评估其结晶性和晶界情况。

3. 颗粒度分析法是通过粒度分析仪或筛分方法，测定钢渣粉中不同粒径范围的颗粒

含量，可以用来评估其颗粒分布情况。

4. 成分分析法是通过化学分析方法，测定钢渣粉中各种元素的含量，以确定其化学

成分。

5. 热分析法是通过热重分析仪或差热分析仪，测定钢渣粉在不同温度下的质量变化，以分析其热稳定性和热分解特性。

6. 钢渣粉的显微结构观察方法中，首先需将钢渣粉样品磨削或切割并进行打磨，然

后用显微镜观察其晶体形态、晶界、孔隙等微观结构特征。

7. 颗粒度分析方法中，可以采用激光粒度分析仪或者筛分法进行测试。激光粒度分

析仪可以自动测量颗粒尺寸分布，并给出粒径分布曲线。筛分法需要利用不同大小的筛网

进行筛选，并称量筛上的颗粒质量，然后计算颗粒尺寸分布。

8. 成分分析方法中，可以采用光谱法、化学分析法或者X射线荧光分析法进行测试。光谱法可以确定钢渣粉中各种元素的相对含量，化学分析法可以精确测定特定元素的含量，而X射线荧光分析法则可以实现非破坏性分析。

9. 热分析方法中，热重分析仪可以测定钢渣粉在不同温度下的质量变化，如失重、

放热等。差热分析仪可以测定钢渣粉在升温降温过程中释放或吸收的热量。

10. 钢渣粉检测的标准试验方法应遵守国家、行业或企业制定的相关标准，确保测试

结果的准确性和可比性。

11. 在进行显微结构观察时，应注意选择适当的显微镜和放大倍数，以便观察到钢渣

钢渣粉磨技术探讨

ｃｅｃｌｒｐｒｉｓｏｅｌｌｇａｄｉｓｒｃｃｉｇｔｃｎｃｌｅｅｔ．ｅｂｓｓｏｐｒｉｌｅｓｃｍｍｉｕｉｎｒｎｉｌ，ｈｍｉａｏｅｔｆｓｅａｎｅｙｌｎｅｈｉａｆｃｓＯｎｔａｉｆ” ａｔｅｂｄｏｐｅｔｓｔｄｈｃｎｔｏ ”ｐｃｐｅｉｐｕｓｆｒａｄａｎｗｃｎｑｅｏｒｎｉｇｓｅｌｓａｔｒｍｉ．ｔｄｅｅａｌｅｓｒｃｒｎｅｇｎｉｇｐｎｉｌｔｏｗｒｅｔｈｉｕｆｇｄｎｔｅｌｇｗｉｈｏｏｌＳｕｉｓｉｄｔｉｔｔｕｔｅａｄｔｒｄｎｒｃｐｅｅｉｈ１ｎｈｕｈｉｉｏｒｍｉｌｎｅｐｒｃｓｏｔａｅｓｅｌｓａｗｄｒＴｈｅｕｔｈｗｈｔｓｎｒｍｌｔｒｎｔｅｌｇｈａｆｈｏｏｌａｄｔｏｅｓｆｗｍｋｔｅｌｇｐｏｅ．ｅｒｓｌｓｓｏｔａｉｇｈｏｏｈｌｏｕｉｌｏｇｄｓｅｌｓａｓｉａｖｔｇｓｏｗｏｋｎｇｐｅｓｈｇｆｃｅｙ，ｏｅｅｇｏｓｍｐｉｎａｄＳｎ．ｄａａｅｆｌｗｒｉｒｓ，ｉｈｅｎｏｉｉｎｃｌｗｎｒｙｃｎｕｔｎＯｏｏＫｅｗｏｄｓ：ｇｎｎｔｅｌｇａｔｌｅｓｃｍｍｉｕｏｙｒｉｉｒｄｇｓｅｌＳａ；ｐｒｉｅｂｄｏｃｎｆｎ；ｈｏｏｎｌｉｒｒｉｌ

钢渣、钢渣砂和钢渣粉（完整版）

第一部、将钢渣用作混凝土骨料要非常慎重

将工业废渣在混凝土中应用（用作掺和料或骨料），既能够减少工业废渣对土地的占用和环境的污染，又可以降低混凝土的材料成本，这符合“低碳”和“可持续”的理念。然而，如果因工业废渣在混凝土中的应用导致混凝土的性能降低，尤其是耐久性能降低，从全寿命

周期来讲，就事与愿违了。

目前，矿渣和粉煤灰已成为在混凝土中使用非常成熟的矿物掺和料，在很多情况下，通过掺入矿渣或粉煤灰能够实现混凝土更高的性能要求。钢渣是炼钢过程中排放的工业废渣，排放量大、利用率低。值得注意的是，矿渣、粉煤灰、钢渣均是在我国快速工业化的同一阶段排放的工业废渣，且排放量均非常大，为什么到目前为止钢渣的利用率远低于矿渣和粉煤灰呢？这绝对不是因为过多的研究投向了矿渣和粉煤灰，而是钢渣自身存在着一些比较难以克服的问题，如易磨性差；活性组分的活性低、非活性组分的含量大；影响安定性的游离CaO和游离MgO含量较高等。

近年来，随着粉磨工艺的进步、高性能助磨剂的出现，能够在不大幅增加能耗和成本的前提下使钢渣的比表面积达到500m2/kg以上，从而改善了钢渣的早期和中期的活性；经过热焖工艺处理的钢渣，能够使大部分游离CaO在热焖过程中消解，这在很大程度上促进了钢渣作为矿物掺和料在混凝土中的应用。但热焖工艺对于消减钢渣中的游离MgO作用甚微，因而将钢渣用作水泥的混合材或混凝土的矿物掺和料时，安定性的检测仍是强制性的。

将钢渣作为混凝土的骨料使用时，由于钢渣的强度高，破碎后的粒径相对较小，因而替代部分天然骨料很容易达到混凝土的强度要求。

2024年钢渣粉市场前景分析

1. 引言

钢渣粉是一种由高炉炼钢过程中产生的钢渣经过磨细处理后得到的细粉体。随着钢铁工业的发展，钢渣粉市场逐渐崛起，并在建筑材料、水泥生产等领域得到广泛应用。本文将对钢渣粉市场的前景进行分析，探讨其发展趋势及潜力。

2. 钢渣粉的特性

钢渣粉具有以下特点:

•细度适中：钢渣粉经过磨细处理后，其颗粒大小适中，有利于提高材料的密实性。

•高硅含量：钢渣中含有大量的二氧化硅，经过加工后的钢渣粉具有较高的硅含量，有利于增强材料的抗压强度。

•矿物成分丰富：钢渣中富含矿物成分，如铁、钙、镁等，这些成分对材料的耐久性和抗老化性能有着积极的影响。

3. 钢渣粉市场现状

3.1 市场规模

钢渣粉市场近年来呈现快速增长的趋势。据市场调研数据显示，2018年钢渣粉市场规模达到XX万吨。随着建筑行业对高品质水泥需求的增加，预计未来几年钢渣粉

市场将继续保持增长。

3.2 应用领域

目前，钢渣粉主要在以下领域得到应用:

•水泥混凝土制造：钢渣粉可用作水泥的掺合料，在混凝土制造中可以提高材料的耐久性和抗压强度。

•高速公路路基工程：钢渣粉在高速公路路基工程中具有较好的加固效果，可以提高路基的稳定性和承载能力。

•人工岛填海工程：钢渣粉作为填海工程中的辅助材料，可以提高填海区域的稳定性，减少沉降。

3.3 主要厂商

目前，钢渣粉市场的主要厂商包括XX公司、XX公司和XX公司等。这些厂商在

钢渣粉生产、加工和销售领域具有较强的实力和技术优势。

4. 2024年钢渣粉市场前景分析

4.1 市场机遇

随着国家对环保要求的提高和工业转型升级的推进，钢渣粉市场将迎来新的机遇。作为一种废渣资源的综合利用方式，钢渣粉具有环保、节能的特点，符合社会发展的潮流和需求。

钢渣和高炉渣微粉技术研究

图1　球磨时间与比表面积的关系图

由图1可知：（1）不锈钢渣易磨性较好，球磨1h比表面积达400m2/kg，但球磨过程中有团聚现象。（2）碳钢渣易磨性较差，球磨4h后比表面积达400m2/kg。（3）水渣易磨性也较差，球磨4h，比表面积达247m2/kg。

4　钢渣微粉、水渣微粉特性研究

4.1　不锈钢渣、碳钢渣、水渣微粉的活性

4.1.1　不锈钢渣、碳钢渣、水渣微粉的活性试验

对不同球磨时间的水渣、碳钢渣、不锈钢渣微粉进行活性试验，按照GB/T17671-1999水泥胶砂强度检验方法(ISO法)进行试样的配料、搅拌、成型、养护和测试。7天活性试验结果见表2。

从表2可知，三种废渣的活性依次为：水渣＞碳钢渣＞不锈钢渣。另外，随着粉磨时间的延长，活性增加。通过粉磨活性增加的主要原因是：（1）细度降低，颗粒粒径减小，比表面积增加，废渣颗粒“二次反应”畸变，晶粒尺寸变小，结构无序化，表面形成无定性或非晶态物质。（4）硅铝键的断裂。尽管硅氧键和

但不同晶面和晶向上的键能不同，硅酸盐层与层之间的结合相对较弱，因此，键能较低的硅氧键和铝氧键在粉磨过程中可能被破坏，从而增

活性（%）

73.4

76.3

80.6

40.8

42.2

43.2

51.6

同，难以通过自身矿物的水化对胶凝材料的性能产生

贡献。

的水泥掺合料；而不锈钢渣和碳钢渣的活性很低，尽

管它们可能在中长期会表现出好的水化效果，但可能

图2　水泥及废渣活性试样的差热分析图图2可知，430℃为水泥水化产物Ca(OH)2

吸热峰，570℃左右为水泥水化硅酸钙凝胶

钢渣显微结构与粉磨和烧成性能关系探讨

之间，ＣａＯ含量为４０．４８％，因此钢渣具备取代铁质校正原料的条件。在此拟通过对钢渣显微结构
和性能之间相互关系的分析，达到指导实际生产
的目的。
的压力压制成块。将生料置于匣钵中，放人升好
粉末进行镶嵌，镶嵌后的试样在ＳｉＣ砂纸上进行打磨，并在金相试样抛光机（ＰＧ一２Ｄ型）上进行抛
光。抛光后再将试样放入氯化铵溶液中进行腐蚀，
１０ｓ后取出，用电吹风吹干。制备好的试样在ＸＰ一２０１型偏光显微镜下进行观察。
取代铁质校正原材料时应采取的粉磨工艺以及钢渣对水泥熟料烧成可能产生的影响，并通过实际熟料烧
成效果对钢渣显微结构和性能之间的相互关系进行了验证。
关键词－钢渣；显微结构；粉磨；烧成；熟料
遭
寺匀２０Ｊ年第１２卷
５ｏ
邹兴芳：钢渣最微结构与粉磨和烧成性能关系探讨
