zw32-12真空断路器带隔离电力公司技术详细参数
ZW32-12真空断路器详细说明书
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

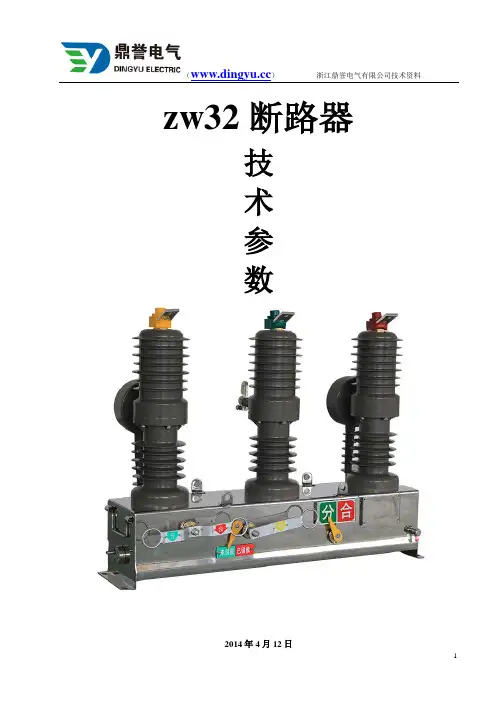

zw32断路器技术详细参数
zw32断路器技术参数2014年4月12日zw32断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32断路器概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32断路器（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1.3使用的环境条件a.海拔高度不超过1000米；b.周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c.风速不大于35m/s；d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2.zw32断路器结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
外形结构及安装尺寸见图一。
2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
2.1.2断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。
ZW32-12断路器安装使用说明书
3 主要功能：
自动切除单相接地故障 用户支线发生单相接地故障时，分界开关自动分闸，变电
自动隔离相间短路故障
Байду номын сангаас
站出线开关及馈线上的其它分支用户感受不到故障的发生 ；用户支线发生相间短路故障时，分界开关先于变电站出线
开关跳闸，自动隔离故障线路，不会波及到馈线上的其它
2/10
分支用户停电；
快速定位故障点 监控用户负荷 远方操作功能
6 产品型号及含义 HZ W 32 - 12 F / T 630 - 20
户外分界真空断路器
额定短路开断电流 额定电流(A) 操动机构型式（T弹簧） 责任分界点型（看门狗） 额定电压(kV) 设计序号
4/10
使用条件(户外) 灭弧介质(真空)
7 故障处理方式
故障性质及故障点
保护处理
中性点不接地系统用户界内 判定为永久性接地后立即跳闸
用户支线故障造成分界开关保护动作后，仅责任用户停电 ，由其主动报送故障信息，电力公司可迅速派员到场排查； 分界开关如可配有置通有信线模或块无，线则通自信动附将件信，息将报监送测到数电据力传管送理到 中电心力；管理中心，实现对用户负荷的远方实时数据监控； 用户可以通过手机短信或计算机后台方式操作分界开关分 闸。（需用户指定配置）
GB 5582-1993
高压电力设备外绝缘污秽等级
GB 311.1-1997
高压输变电设备的绝缘配合
GB 1207-2006
电磁式电压互感器
GB 1208-2006 4.2 智能控制装置部分
GB/T 7261-2000
电流互感器 继电器及装置基本试验方法
GB/T 11287-2000 电气继电器
第21部分量度继电器和保护装置的振动、冲击、碰撞和地震试
ZW32-12真空断路器详细说明书
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
ZW32-12F_630-20户外智能真空断路器技术说明
技术说明产品型号：ZW32-12F/630-20 产品名称：户外智能真空断路器浙江永固输配电设备气有限公司ZW32-12F户外智能真空断路器一、概述ZW32-12F型户外智能真空断路器为额定电压12KV，三相交流50Hz的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用更适合用于城市、农村电网建设改造及频繁操作的场所。
该断路器带有隔离刀闸，有明显的隔离断口，自带PT可供断路器储能及操作电源，内置遥控控制器，有良好的涌流保护、过电流保护及故障瞬动功能和涌流延时功能。
射频遥控在50米内可以准确分合，并能防止误动作。
带有合成零序保护，具有自备操作电源AC220V自备电压回路有高压保险。
与控制器联接可以达到四遥远方通讯、三段式过流保护、三次重合闸以及零序电流保护功能。
故障事件记录并追忆功能。
二、适用工作环境1）安装地点海拔高度不超过1500m。
（超过1500m在工艺上加海拔修正系数）2）周围环境温度最高+40℃，最低-25℃。
3）相对湿度在周围环境温度为+25℃时，日平均相对不超过95%，月平均相对湿度不超过90%。
4）地震烈度不超过8度。
5）风压：不超过700Pa(相当于风速34m/s)；6）振幅：无经常性剧烈震动场所；7）防污染等级Ⅳ级三、执行标准GB11022 《交流开关设备通用技术条件》GB311.7-1989 《高压输变电设备的绝缘配合》DL/T593-1996 《高压开关设备的共用定货技术条件》DL/T402-2007 《高压交流断路器订货技术条件》DL/T403 《12～40.5KV高压真空断路器订货技术条件》ＧＢ5583 《互感器局部放电测量》GB1984 《高压断路器》GB1207 《电压互感器》GB1208 《电流互感器》GB3804－90 《3－63kV交流高压负荷开关》GB/T16927.1 《高压试验技术》GB156-93 《标准电压》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB191 《包装储运标志》DL/T615 《交流高压断路器参数选用导则》DL/T620 《交流电气装置的过电压保护和绝缘配合》SD176-86 《3～500KV交流电力系统金属氧化物避雷器技术条件》DL/T486-2000《交流高压隔离开关接地开关订货技术条件》DL/T813-2002《12KV高压交流重合器技术协议》DL/T5222-2005《导体和电器选择设计技术规定》DL/T726-2002 《电力用电压互感器订货技术条件》四、ZW32-12F户外高压真空开关主要技术特征真空断路器1.同型号真空断路器所配用的真空灭弧室，其安装方式、端部联结方式及联结尺寸全部统一，完全保证了真空灭弧室的互换性。

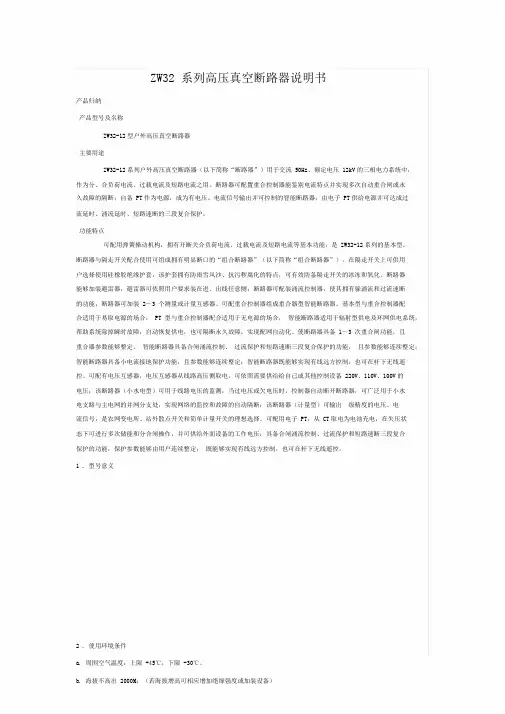

ZW32系列高压真空断路器说明书介绍
ZW32 系列高压真空断路器说明书产品归纳产品型号及名称ZW32-12型户外高压真空断路器主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流 50Hz、额定电压 12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。
断路器可配置重合控制器能鉴别电流特点并实现多次自动重合闸或永久故障的隔断；自备 PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子 PT供给电源并可达成过流延时、涌流延时、短路速断的三段复合保护。
功能特点可配用弹簧操动机构，拥有开断关合负荷电流、过载电流及短路电流等基本功能，是 ZW32-12系列的基本型。
断路器与隔走开关配合使用可组成拥有明显断口的“组合断路器”（以下简称“组合断路器”）。
在隔走开关上可供用户选择使用硅橡胶绝缘护套，该护套拥有防雨雪风沙、抗污秽腐化的特点，可有效防备隔走开关的冰冻和氧化。
断路器能够加装避雷器，避雷器可依照用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其拥有躲涌流和过流速断的功能；断路器可加装 2～3 个测量或计量互感器。
可配重合控制器组成重合器型智能断路器。
基本型与重合控制器配合适用于易取电源的场合， PT 型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统除掉瞬时故障，自动恢复供电，也可隔断永久故障，实现配网自动化。
使断路器具备 1～3 次重合闸功能，且重合器参数能够整定。
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数能够连续整定；智能断路器具备小电流接地保护功能，且参数能够连续整定；智能断路器既能够实现有线远方控制，也可在杆下无线遥控。
可配有电压互感器，电压互感器从线路高压侧取电，可依照需要供给给自己或其他控制设备 220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔断；该断路器（计量型）可输出级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。
ZW32-12安装使用说明书
2±0.5 1.0±0.2 0.6±0.2
≤2 ≤2 ≤80 ≤120 带隔离开关 3 手动机构：80 电动机构：82
数据
12 630 12.5/16/20 31.5/40/50 42 34 75
数据 ≥200 ≥160
≤2 ≤2 ≤120
红苏电气
4.1 产品结构
4.1.1 断路器总体采用小型化设计，采用全封闭结构。弹簧操作机构密封布置在 箱体的里面。 4.1.2 断路器本题主要是由导体回路，传动系统，绝缘系统等组成。（见图 1） 4.1.2.1 导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭 弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料， 具有良好的开断和关合短路电流能力，电寿命长。避免由于充油，充气带来的一 系列问题。 4.1.2.2 传动系统主要由三相主轴，绝缘拉杆，拐臂，触头弹簧及分闸弹簧等组 成。 4.1.2.3 断路器可在两相配有电流互感器，根据用户需要可安装 50/5、100/5、 150/5、200/5、400/5、630/5 等规格。 4.1.3 断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组 成，可分手动电动操作两种。 4.1.3.1 手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需 要可加装浪涌电流延时保护器，即具有过电流延时保护功能。 4.1.3.2 电动操作机构须由独立电源供电，除具有电动储能、电动分、合闸和过 电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。如用户需要 可加装浪涌电流延时保护器，即具有过电流延时保护功能。 4.1.4 断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。
单杆安装 安装尺寸
红苏电气
断路器安装尺寸
ZW32-12型真空断路器详细技术说明书
产品概述ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。
智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。
适用场所海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;环境温度: 上限+45℃, 下限-40℃，最大日温差25K;湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;太阳辐射强度: ≥0.1W/cm2;风速: 34m/s;风压: 700Pa;污秽等级: e级;覆冰厚度: ≤10mm;耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。
结构功能特点总体结构为三相支柱式, 壳体密封性能良好;外壳(箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度; 采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;结构新颖, 体积小, 重量轻, 便于安装;可实现三段式保护、零序接地保护、重合闸及远方通信等功能。
技术参数外形尺寸。
智能ZW32技术参数说明书
1. 产品合格证一份。 2. 安装使用说明书一份。 2. 控制器说明书一份。 3. 装箱单一份。 4. 出厂检验报告一份。
依据选定的安装方式加工安装金具，安装金具详 加工尺寸附件图。 2. 准备安装附件
以下是单台设备所需的附件数量： 1）高压避雷器 6 个 （电源侧和负荷侧各 3 个）； 2）10kV 绝缘子 （规格和数量依据安装方式和电杆的大小而定）； 3 抱箍 （规格和数量依据安装方式和电杆的大小而定）； 4 接地导线。 3. 待装设备检查 外观检查内容：
户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电 力
管理中心，实现对用户负荷的远方实时数据监控。远方操作功能，用户可以
通过手机短信或计算机后台方式操作真空分界断路器分闸。
五、产品结构和特点
分界断路器在 ZW32-12 型真空断路器基础上进行了优化改进，与外置电压 互感器及智能控制器组成，通过全密封防水型航空接插件和户 外密封电缆进行 电气连接。 分界断路器采用专用的弹簧操动机构（或永磁机构），具备手、电 动储能，手、电动合闸，手、电动 分闸功能。 分界断路器外置 1 只零序 CT， 变比为 20/1，0.1～5A （一次电流）区段保持线性关系， 额定负载 1Ω，额定 负载下的变比误差应小于 3%。一次零序电流为 400A，二次输出电流有效值不小 于 5A。额定短时耐受电流 16kA、20kA、25kA,4S。 分界断路器外置 2 只单相 CT，变比 600/5（或用户指定的变比），额定负载 10Ω，精度 10P20，额定短时 耐受 电流 16kA、20kA,4S。分界断路器采用外置式 PT，装于电源侧，变比 10000V/220V，容量 300VA，精度 3P 级，控制器和断路器的操作电源和电压信 号均由 PT 提供。
ZW32-12型10kV户外真空断路器技术规范
ZW32-12型10kV户外真空断路器技术规范1 范围本技术规范提出了ZW32型真空断路器的技术要求，主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容，供方应保证提供符合国家相关标准规定的产品。
投标人应获得ISO9000（GB/T 19000）资格认证书及国家强制性产品(CCC)认证并取得证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
招标人在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出全面的规定，也未充分引述有关标准和规范的条文，投标人应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
2 引用标准GB1984-2003 高压交流断路器GB3309-1989 高压开关设备常温下的机械试验GB/T5465.2-1996 电气设备用图形符号GB5582-1993 高压电力设备外绝缘污秽等级GB7354-1987 局部放电测量GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999 高电压试验技术第一部分：一般试验要求DL402-1999 交流高压断路器订货技术条件DL403-2000 12kV～40.5kV高压真空断路器订货技术条件1.2符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同要求》 GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下得机械试验》DL/T593《高压开关设备在共同订货技术条件》JB/T3855-2008《高压交流真空断路器》3 使用环境条件周围空气温度上限不超过40℃，下限不超过—45℃；风速不大于35m/s；海拔不高于2000m；地震烈度不超过8度；环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%；安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;污秽等级：Ⅳ级。
ZW32真空断路器说明书
ZW32-12/630(1250)-20(25)户外交流高压真空断路器安装使用说明书(使用前必须仔细阅读说明书)第一章户外交流高压真空断路器1.1 产品概述ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。
也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。
还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。
ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。
可配置隔离刀闸，具备明显断开点，维护方便、安全。
本产品符合以下标准及规范：GB1984 《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T593 《高压开关设备的共用订货技术条件》DL/T402 《交流高压断路器订货技术条件》1.2 型号含义例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。
1.3 工作条件本产品适用于以下工作条件：a、周围空气温度：-40℃~+85℃；B、海拨高度：不超过2500m；c、相对湿度：日平均不大于95%，月平均不大于90%；d、风压：不超过700Pa（相当于风速34m/s）；e、空气污秽程度：按GB5582规定为IV级；F、地震烈度：不超过8度。
1.4 附加其它装置后主要性能1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。
1.4.2 可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。
1.4.3 可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。
ZW32-12户外智能高压真空断路器
名称：ZW32-12户外智能高压真空断路器型号：ZW32-12ZW32-12户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.佳吉电气专业生产ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.详细介绍1、用途与特点：ZW32-12型户外智能交流真空断路器,是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备,在三相交流50HZ,额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信”、“遥控”、“遥调”、“遥测”,同时有能就地控制,是国内架空配电网自动化的首选产品.佳吉电气专业生产断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.2、结构特点：断路器开断性能稳定,无燃烧和爆炸危险,具有免维护、体积小、重量轻、寿命长等特点.断路器采用支柱式全封闭固体绝缘结构,密封性能好.断路器可调节环节少,可靠性高.佳吉电气专业生产断路器合、分闸可手动或电动操作,亦可遥控.断路器配有满足远方及就地控制功能的弹簧操作机构.弹簧操作体积小、结构简单新颖、重量轻、储能电机功率小,动作可靠.3、使用环境条件：海拔高度:3000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合,辅助电路中感应的电磁干扰的幅值≤1.6。
ZW32-12型 户外柱上真空开关技术性能描述
ZW32-12型户外柱上真空开关技术性能描述ZW32YK-12型户外高压真空断路器为额定电压12kV户外柱上真空开关设备；主要用于城网、农网配电系统中，与电力系统配网自动化（主站、客户端）实时联动的智能型配电终端控制设备；能够开断、关合、承载负荷电流、过载电流及短路电流；特别适用于线路、变电站等配电终端实现电力自动化调度，给用户送电、断电操作的场合。
功能介绍：杆下遥控操作；过流、速断保护，定值拨码整定；外置电压互感器，整体总装，方便安装；海拔2000米。
一、设备使用环境条件：1、环境温度：-40℃ - +45℃（24小时内其平均温度不高于+25℃）2、海拔高度：不超过2000m3、最大相对湿度：日平均值95% 月平均值90%4、地震烈度：不超过8度水平加速度: 2.5g垂直加速度: 0.125g正弦波持续时间：5周波安全系数: 1.675、安装地点：户外，水平安装，无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
6、最大风速：35m/s7、污秽等级：Ⅳ级8、爬电比距值≥31mm/kV9、覆冰厚度：10mm二、执行标准GB311.1—1997 《高压输变电设备的绝缘配合高压试验技术》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB1984—2003 《高压交流断路器》GB1985-2004 《高压交流隔离开关和接地开关》GB1208-2006 《电流互感器》DL/T402-1999 《交流高压断路器订货技术条件》DL/T403-2000 《12-40.5kV高压真空断路器订货技术条件》DL/T844-2006 《12kV少维护户外配电开关设备通用技术条件》GB11604 《高压电器设备无线电干扰测试方法》GB13601 《高压开关设备的共用订货技术导则》GB311 《高压输变电设备的绝缘配合》GB5273 《变压器、高压电器和套管的接线端子》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T615-1997 《交流高压断路器参数选用导则》GB156-93 《标准电压》GB311.2-311.6 《高电压试验技术》GB4474 《交流高压断路器的近区故障试验》GB7675 《交流高压断路器开合电容器组试验》JB8738-1998 《3.6-40.5kV交流高压开关设备用真空灭弧室》三、主要技术参数：3.1主要参数3.2机械特性参数四、ZW32-12型断路器结构特点4.1 整体机构ZW32-12型真空断路器总体布局为三柱式,固体绝缘结构，将真空灭弧室、主导回路、绝缘支撑等部件有机地组合成一个集成极柱。
一二次融合柱上断路器ZW32-12
最终版的正式图纸和一套供复制用的底图及正式的光盘，正式图纸应加盖工厂公章或签字。 c） 完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的
责任。设备在现场安装时，如卖方技术人员进一步修改图纸，卖方应对图纸重新收编成册，正式 递交买方，并保证安装后的设备与图纸完全相符。 d） 图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文，并使用 SI 国际单位制。对于进口设备以中文为主，当买方对英文局部有疑问时，卖方应进行书面解释。 卖方免费提供给买方全部最终版的图纸、资料及说明书。其中图纸应包括 4.4.4 所涉及的图纸，并 且应保证买方可按最终版的图纸资料对所供设备进行维护和更换零部件。 e） 柱上断路器所需图纸： 1） 总装图。应表示设备总的装配情况，包括外形尺寸、设备的重心位置与总质量、受风面积、
4 总则
4.1 一般规定
4.1.1 红苏厂家应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。 4.1.2 红苏厂家需仔细阅读本标准（包括通用和相关专用技术规范）的全部条款。 4.1.3 本部分提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规 范的条文，红苏厂家应提供符合本部分引用标准的最新版本标准和本部分要求的全新产品。 4.1.4 如果红苏厂家没有以书面形式对本部分的条文提出差异，则意味着红苏厂家提供的设备完全符合本 部分的要求。如有与本部分要求不一致的地方，应逐项在技术差异表中列出。 4.1.5 本部分将作为订货合同的附件，与合同具有同等的法律效力。本部分未尽事宜，由合同签约双方在 合同谈判时协商确定。 4.1.6 本部分中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。 4.1.7 本部分中各条款如与专用部分有冲突，以专用部分为准。
ZW32-12智能永磁真空断路器说明书
ZW32-12/M630-20户外智能高压永磁真空断路器安装使用说明书1 概述ZW32-12型永磁真空断路器采用了独特设计的永磁机构和高可靠性的RN2012智能控制器构成。
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。
◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过2000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。
1.2 技术参数断路器的主要技术参数断路器的主要机械参数控制器主要技术指标ZW32-12型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。
该型号断路器为小型化设计，外壳采用优质不锈钢箱体。
同时配有手动紧急分闸装置。
隔离开关和电流互感器可根据用户需要选择。
ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。
可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。
断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
智能控制单元接近断路器安装，通过控制电缆与断路器连接。
智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。
当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。
断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。
ZW32-12/D断路器内部结构原理图1：永磁机构；2：手动分闸转轮；3：驱动扁钢；4：辅助开关；5：分闸弹簧6：壳体；7：绝缘拉杆；8：下绝缘筒；9：软连接；10：上绝缘筒；11：真空灭弧室灭弧原理：ZW32-12型真空永磁断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。
人民电器 ZW32-12型户外高压交流真空断路器 产品说明书
适用范围
ZW32-12户外高压交流真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。
适用于
开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
型号及其含义
主要技术参数
Z W 32 - 12 G / 630 - 20
额定短路开断电流(kA)
额定电流(A)
带隔离开关
额定电压(kV)
设计序号
户外
真空断路器
ZW32-12
户外高压交流真空断路器
060
外形及安装尺寸图1 ZW32-12
户外高压真空断路器
ZW32-12
户外高压交流真空断路器
高压电器
061
订货须知
1、产品型号、名称及参数；
2、互感器变比及等级；
3、数量及交货期；
4、操作方式：电动或手动；
5、其它特殊要求；
图2 ZW32-12户外高压真空断路器(G ) 图3 ZW32-12(G ) 户外高压真空断路器安装尺寸
ZW32-12户外高压交流真空断路器
062。
施耐德电气 ZW32-12 630型 户外高压真空断路器 使用说明书
ZW32-12/630型⼾外⾼压真空断路器产品安装使⽤前，请仔细阅读使⽤说明书，目录1、产品概述 (1)2、工作原理 (2)3、隔离开关主要技术参数和结构特点 (5)4、运输、调试和安装 (7)5、FDK 复合控制使用方法 (7)6、产品检修和维护 (9)7、随机文件 (9)8、订货须知 (10)图一断路器外形及安装尺寸 (10)图二断路器（带隔离）外形及安装尺寸 (11)图三断路器手动控制接线图 (12)图四断路器电动控制接线图 (13)图五断路器安装方式 (14)Table of Contents1. Product description2. Working principle3. Main technical parameters and structural characteristics of isolating switch4. Transportation, debugging and installation5. FDK compound control method of usage6. Product maintenance7. Documents together8. Ordering InformationFigure 1 circuit breaker shape and installation dimensionsFigure 2 circuit breaker (with isolation) shape and installation dimensionsFigure 3 circuit breaker manual control wiring diagramFigure 4 circuit breaker electric control wiring diagramFigure 5 circuit breaker installation1、产品概述 Product Overview1.1、主要用途 The main purposeZW32-12型户外高压真空断路器（以下简称断路器）是额定电压为12kV，50Hz 三相交流的户外配电设备。
ZW32-12户外高压真空断路器技术要求及技术参数
Z W32-12户外高压真空断路器技术要求及技术参数(总2页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
，户外柱上高压永磁真空断路器ZW32-12带隔离刀闸通用技术参数及要求
智能控制器技术要求：
1、集成控制、监视、信号、测量、事件记录、故障判断、保护等多种功能，执行和操作机构简单。
2、操作面板配有LED指示，直观反映设备运行信息以及各保护动作状态；
操作面板配有合、分闸操作按键，手动复归按键，方便操作开关合分；
操作面板配有液晶以及功能按键，可方便修改各保护定值，并查看各种状态和测量值。
3、完善的保护功能
电流速断保护
限时电流速断保护
定时限过流保护
反时限保护段
自动重合闸保护（重合闸闭锁，重合闸后加速，多达三次重合闸）
手合加速段保护
冷负荷启动保护：防励磁涌流保护
零序电流保护
配备备用电源，两组电源开关、一组电池激活按钮、一组电源插座盘
4、具有外部跳闸功能（用于磁卡表控制）
5、配备遥控器
其他技术要求：
1、开关控制器等全部使用不锈钢外壳，全部符合国家及行业技术规范
2、12-15米杆通用开关L63*6单杆安装架构、控制器安装架构
3、操作灵活、方便：电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离操作。
4、10米控制电缆,航空插头
5、带高压刀闸：10kV,1250A
6、带PT电源。
zw32断路器技术参数
ZW32-12/630-12.5ZW32-12/630-20ZW32-12/T630-12.5ZW32-12/T630-20ZW32-12G/630-12.5ZW32-12G/630-20ZW32-12G/T630-12.5ZW32-12G/T630-20ZW32-12/1250-20ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。
可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。
根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。
采用高压电压互感器结构外置，一体安装均可。
ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。
适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。
zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。
(1)海拔高度不高于1000m(2)环境温度上限+40℃、下限-30℃(3)风压不超过700Pa(相当于风速34m/s)(4)无经常性的剧烈震动(5)防污秽等级Ⅲ级若有特殊使用条件，请申明协商特殊处理。
•主要技术参数名称单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20额定电压 kV 12额定电流 A1250 630 630额定短路开断电流 kA 20 16 20额定短中关合电流（峰值） 31.5 40 50额定峰值耐受电流 31.5 40 50额定短时耐受电流 20 16 20额定短路持续时间 S 4额定绝缘水平雷电冲击耐受电压（峰值） kV 相间、对地75，断口851min工频耐受电压相间、对地42，断口48额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）额定短路电流开断次数次 30机械寿命 10000额定操作电压（分合线圈） v DC220,100, AC220动静头允许磨损累计厚度 mm 3过电流脱扣器额定电流 A 5电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）触头开距 mm 9±1触头超程 2±0.5平均分闸速度 m/s 1.2±0.3平均合闸速度 0.6±0.2分闸时间 ms 30-60合闸时间 20-40合闸弹跳时间≤20三相分合闸同期性≤2每相回路直流电阻μΩ ≤80储能电机额定电压 V -220额定功率 W 200储能时间S ≤8LW3G-12系列SF6断路器详细说明：主要功能特点：本产品具有结构简单、灭弧和绝缘性能优良、操作功小、额定参数高、电寿命和不检修周期长（20年）等显著优点：1、开关箱体采用不锈钢制造，达到了永久使用的耐腐要求；2、装设高气压泄压装置，即使发生内部故障，也不会因为箱体内气体压力突然升高而将箱体损坏；3、装设低气压闭锁报警装置，预防断路器在过低的气压下开断短路电流发生故障,提高开关运行的可靠性；4、除了端子进出线，还增加了绝缘电缆进出线，有效地避免因外来因素而引发的进出线端子相间短路故障；5、除了陶瓷套管外，还可以提供多种方案，包括有机绝缘子套管,彻底杜绝因外力和雷电造成的瓷瓶破裂和因瓷质因素造成的开裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
zw32-12真空断路器带隔离
技
术
参
数
2014年4月12日
zw32-12真空断路器带隔离
目录
1、概述……………………………………………………………………………
2、结构特征和工作原理…………………………………………………………
3、技术特征………………………………………………………………………
4、安装、调试与维护……………………………………………………………
5、运输、验收及保管……………………………………………………………
6、随机文件………………………………………………………………………
7、订货须知………………………………………………………………………
8、产品执行的标准及编号………………………………………………………
9、隔离部分技术说明……………………………………………………………1zw32-12真空断路器带隔离概述
1.1产品型号、名称、规格
ZW 32 -12 M /400(630)-16(20)
1.2产品用途及使用范围、使用条件
ZW32-12 M型zw32-12真空断路器带隔离（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1.3使用的环境条件
a.海拔高度不超过1000米；
b.周围空气温度：-45℃~+40℃
日温差：日变化不大于25℃；
c.风速不大于35m/s；
d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2.zw32-12真空断路器带隔离结构特征和工作原理
2.1断路器总体结构及特点
断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
外形结构及安装尺寸见图一。
2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
2.1.2断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。
2.1.3断路器可装设二相或三相CT ，输出二相或三相电流供智能控制器进行信息分析。
2.1.4断路器的合、分闸用单稳态永磁机构驱动。
2.1.5操作机构密封在开关箱体内部，可以有效避免开关因长期处于户外环境下而引起的机构锈蚀。
2.1.6操作机构新颖、简单、动作可靠、体积小、机械寿命可达10万次。
2.1.7断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。
参见图二。
3zw32-12真空断路器带隔离技术特征
3.1主要技术参数（表一）
表一
序号 项 目
单位 数 值
1 额定电压 KV 1
2 2 额定频率 HZ 50
3 额定电流 A 400 630
4 额定短路开断电流 KA 16 20
5 额定峰值耐受电流（峰值） KA 40 50
6 额定短时耐受电流 KA 16 20
7 额定短路关合电流（峰值） KA 40
50
8 机械寿命 次 100000 9 额定电流开断次数 次 10000 10 额定短路开断电流开断次数 次 30 11 工频耐压（1min ）：相间、对地/断口 KV 42/48 12 雷电冲击耐受电压（峰值）相间、对地/断口 KV 75/48 13
二次回路1min 工频耐压
V
2000 3.2机械特性（见表二）
表二
序号 项 目
单位 数值 1 触头开距 ㎜ 9±1
2 触头超行程 ㎜ 2+1
-05
3 分闸速度 m/s 1.2±0.2 4
合闸速度
m/s
0.6±0.2
5 触头合闸弹跳时间ms ≤2
6 相间中心距离㎜340±2
7 三相分合闸不同期性m m ≤2
8 各相导电回路电阻μΩ＜60
9 合闸时间ms ＜40
10 分闸时间ms ＜30
4zw32-12真空断路器带隔离安装、调整与维护
4.1安装
4.1.1断路器可以单杆架设，也可双杆架设。
产品外形及安装尺寸见图一，安装方式见图二。
4.1.2电动控制部分的内部二次接线见附录1，保护部分见附录2。
4.2调整与维护
4.2.1本zw32-12真空断路器带隔离因其特殊的设计结构确保用户在使用中长期免维护，只需每隔三年左右进行一次工频耐压试验。
4.2.2用户不得随意更换使用与原型号规格不一致的电器元件。
4.2.3操作人员应了解机构的性能及安装调整、维护知识，对运行中的问题应予以记录，必须时可通知制造厂家。
4.2.4开关在合闸联锁状态时，严禁过度施力拉动手动合闸拉环，以防止造成元件损坏。
5zw32-12真空断路器带隔离运输、验收及保管
5.1运输
运输时必须整台开关装入封闭的包装箱内加以固定，运输过程中不得翻转、倾斜，需采取防震措施。
5.2保管
本zw32-12真空断路器带隔离应存放在干燥、通风、防潮及防有害气体侵袭的室内，长期存应定期检查环境是否符合要求。
装箱，开箱和保管应在干燥的室内，长期存放应定期检查环境是否符合要求。
装箱、开箱和保管在干燥的室内，对整机及个别部件要进行核对是否完整。
5.3验收
用户收到产品后应该进行如下工作：
5.31检查包装是否损坏。
5.32对照产品装箱单检查文件是否齐全、附件是否齐全。
5.33检查zw32-12真空断路器带隔离铭牌上的技术参数、产品合格证是否符合订货要求。
5.34zw32-12真空断路器带隔离投人运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符,并用机构所具有的合分闸方式进行操作，以检查各项指标是否正确。
6zw32-12真空断路器带隔离随机文件
6.1产品合格证书一份。
6.2安装使用说明书一份。
6.3装箱单一份。
6.4出厂检验报告一份。
7zw32-12真空断路器带隔离订货须知（具体见说明书后面附表）
7.1订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数量及所需电流互感器的变比等。
7.2用户须根据使用要求选择相应的功能配置。
8zw32-12真空断路器带隔离产品执行的标准及编号
GB1984 《交流高压断路器》
GB11022 《高压开关设备和控制设备标准的共用技术要求》GB311.1 《高压输变电设备的绝缘配合：高压实验技术》
DL/T593 《高压开关设备的共用订货技术导则》
GB3309 《高压开关设备常温下的机械试验》
DL403 《6.3~40.5kV户内高压真空断路器订货技术条件
zw32-12真空断路器带隔离隔离部分技术说明
一、外型图见下页附图
二、技术参数见表一
表一
序号项目单位数据
1 隔离开关断口开距mm ≥200
2 隔离开关回路电阻（注①）μΩ≤100
3 隔离开关触刀刚合位置偏斜mm ≤2
4 隔离开关手动合分闸操作力矩N·m ≤150
注①：含有电流互感器的电阻，所测数据减去电流互感的电阻后的数值才是断路器与隔离开关的电阻值。
三、zw32-12真空断路器带隔离操作顺序：
操作隔离开关时，首先确认断路器应处于分闸状态。
使用绝缘拉杆钩牢隔离关操作手柄的合闸拉环或者分闸拉环，稍用力向下拉动，带动主轴旋转，打开或者关合隔离开关。
当主轴转过压簧死点位置后，保持一定的拉力，使刀片可靠关合到位或者打开至安全隔离位置。
四、zw32-12真空断路器带隔离注意事项：
1、若断路器处于合闸位置，则隔离开关与断路器的连锁装置会将隔离开关锁在原来位
置，此时不可强行操作，以免损坏断路器及隔离开关；
2、必须保证隔离开关处于打开或关合两工作位置时方能操作断路器，否则将造成联锁装
置的损伤。
3、带电操作隔离开关时，操作人员应使用绝缘拉杆并保证一定的安全距离，以保证人身
安全。
4、隔离开关在使用中应定期检查维护。
传动部分适当润滑；去除接触导电部分的污垢、
灰尘；接触导电部分涂抹适量导电硅脂。
zw32-12真空断路器带隔离订货标准单
合同号：数量：
项目内容选项（请在所需内容前面打勾）
1.产品型号ZW32-12 M
400-16
630-20 操作电压
交流220V
2.电流互感器
变比
50，100/5
75，150/5
100，200/5
200，300/5
300，400/5
精度等级0.2，0.5，3，10P（选1个或2个）相数
2相
3相
3.外壳骨架外壳
普通钢板喷漆
普通钢板表面达克罗处理
不锈钢
整体拉伸达克罗处理
4.其他
（）浙江鼎誉电气有限公司技术资料
11。
