推荐-stm32中定时器产生不同PWM的基本思路 精品
STM32输出不同频率PWM
STM32一定时器产生不同频率的PWM(转载)2011-05-05 12:07平时记性实在太差,调试完的程序,过两天又忘了,往往需要一阵子才能想起来,有时以前的资料找不到了,更是恼火,不得不重复到网上搜索。
刚刚调试成功了一个类型的程序,立刻记下来,呵呵,不要又忘记了。
STM32产生PWM是非常的方便的,要需要简单的设置定时器,即刻产生!当然,简单的设置对于新手来产,也是麻烦的,主要包括:(1)使能定时器时钟:RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);(2)定义相应的GPIO:/* PA2,3,4,5,6输出->Key_Up,Key_Down,Key_Left,Key_Right,Key_Ctrl */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_ Pin_6;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //下拉接地,检测输入的高电平GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度GPIO_Init(GPIOA, &GPIO_InitStructure);/* PA7用于发出PWM波,即无线数据传送 */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度GPIO_Init(GPIOA, &GPIO_InitStructure);(3)如果是产生PWM(频率不变,占空比可变),记得打开PWM控制,在TIM_Configurat ion()中。
stm32定时器原理
stm32定时器原理STM32定时器是一种非常重要的硬件模块,能够实现精确的时间控制和周期性操作。
本文将介绍STM32定时器的原理,包括定时器的基本功能、定时器的分频器、定时器的计数器、定时器的中断、定时器的输出比较和定时器的输入捕获等。
首先介绍定时器的基本功能,STM32定时器可以产生一个特定的周期性信号,在一定的时间间隔内产生触发事件,例如控制LED闪烁、蜂鸣器发声等等。
此外,定时器还可以通过设定特定的计数值来实现定时功能,如延时、计时器等等。
其次介绍定时器的分频器,STM32定时器的分频器可以设置定时器的工作频率,通常是通过将系统时钟分频来实现。
分频器的设置可以通过修改寄存器的值来实现,通常是通过设置预分频器和分频器来实现。
接着介绍定时器的计数器,STM32定时器的计数器是用来记录分频器的计数值,通过相应的计数值来确定定时器的工作周期。
定时器的计数器可以在特定的条件下自动重置或停止,以实现特定的计时或延时功能。
然后介绍定时器的中断,STM32定时器的中断可以在定时器计数器达到特定的值时触发,然后执行中断服务程序。
在中断服务程序中可以实现特定的操作,例如控制IO口状态、改变定时器的工作频率等。
接下来介绍定时器的输出比较,STM32定时器的输出比较可以将定时器的输出信号与预设的比较值进行比较,以实现特定的操作。
例如可以控制LED的亮度、PWM信号、电机控制等等。
最后介绍定时器的输入捕获,STM32定时器的输入捕获可以在外部信号产生时捕获定时器的计数值,可以用于测量脉冲宽度、频率等等。
定时器的输入捕获通常需要设置定时器的捕获模式和捕获通道等参数。
综上所述,STM32定时器是一种非常重要的硬件模块,应用广泛,我们需要充分理解其原理和应用,以实现精确的时间控制和周期性操作。
stm32 pwm调节转速原理
STM32的PWM调节转速原理主要基于PWM(Pulse Width Modulation)脉冲宽度调制。
通过编程控制输出方波的频率和占空比(高低电平的比例),可以实现对电机转速的控制。
在直流电机驱动中,PWM调速的基本原理是通过控制电机通电的电压来实现转速的调节。
当提高电压时,反电势升高,进而转速升高。
因此,通过控制PWM信号的占空比,可以实现对电机通电电压的调节,从而控制电机的转速。
在STM32中,可以通过定时器产生PWM信号,并通过调节占空比来控制电机的转速。
具体实现方式如下:
1.设置定时器工作模式为PWM模式,并配置相应的PWM通道和占空比。
2.根据需要调节占空比的值,以控制电机通电的电压。
3.将PWM信号输出到电机驱动器,从而实现对电机转速的控制。
需要注意的是,具体的PWM调速实现方式可能会因电机的类型、驱动器的型号等因素而有所不同。
因此,在实际应用中,需要根据具体情况进行相应的调整和配置。
stm32定时器原理

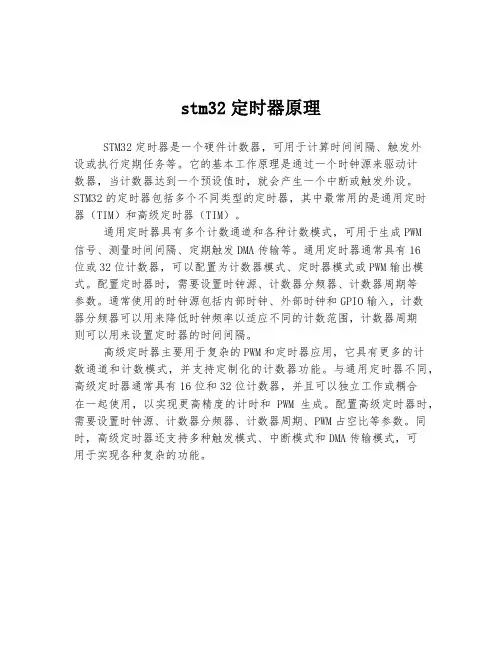

stm32定时器原理
STM32定时器是一个硬件计数器,可用于计算时间间隔、触发外
设或执行定期任务等。
它的基本工作原理是通过一个时钟源来驱动计
数器,当计数器达到一个预设值时,就会产生一个中断或触发外设。
STM32的定时器包括多个不同类型的定时器,其中最常用的是通用定时器(TIM)和高级定时器(TIM)。
通用定时器具有多个计数通道和各种计数模式,可用于生成PWM
信号、测量时间间隔、定期触发DMA传输等。
通用定时器通常具有16
位或32位计数器,可以配置为计数器模式、定时器模式或PWM输出模式。
配置定时器时,需要设置时钟源、计数器分频器、计数器周期等
参数。
通常使用的时钟源包括内部时钟、外部时钟和GPIO输入,计数
器分频器可以用来降低时钟频率以适应不同的计数范围,计数器周期
则可以用来设置定时器的时间间隔。
高级定时器主要用于复杂的PWM和定时器应用,它具有更多的计
数通道和计数模式,并支持定制化的计数器功能。
与通用定时器不同,高级定时器通常具有16位和32位计数器,并且可以独立工作或耦合
在一起使用,以实现更高精度的计时和PWM生成。
配置高级定时器时,需要设置时钟源、计数器分频器、计数器周期、PWM占空比等参数。
同时,高级定时器还支持多种触发模式、中断模式和DMA传输模式,可
用于实现各种复杂的功能。
STM32之PWM波形输出配置复习总结.doc

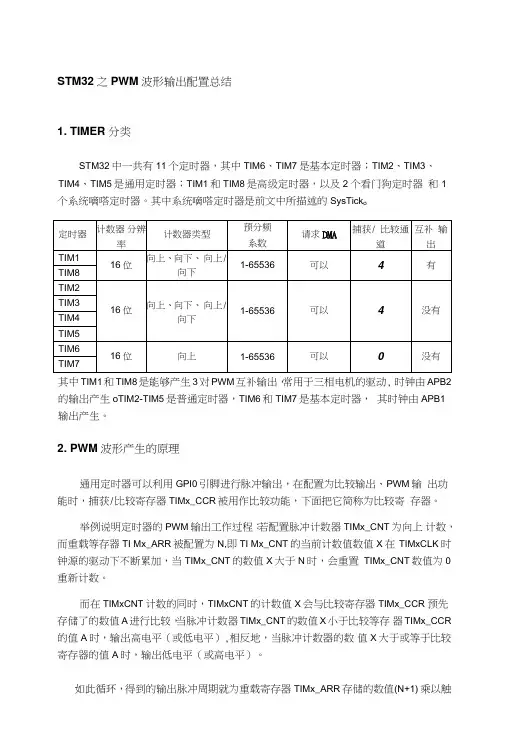

STM32之PWM波形输出配置总结1. TIMER 分类STM32中一共有11个定时器,其中TIM6、TIM7是基本定时器;TIM2、TIM3、TIM4、TIM5是通用定时器;TIM1和TIM8是高级定时器,以及2个看门狗定时器和1个系统嘀嗒定时器。
其中系统嘀嗒定时器是前文中所描述的SysTick o其中TIM1和TIM8是能够产生3对PWM互补输出,常用于三相电机的驱动, 时钟由APB2的输岀产生oTIM2-TIM5是普通定时器,TIM6和TIM7是基本定时器,其时钟由APB1输出产生。
2. PWM波形产生的原理通用定时器可以利用GPI0引脚进行脉冲输岀,在配置为比较输岀、PWM输出功能时,捕获/比较寄存器TIMx_CCR被用作比较功能,下面把它简称为比较寄存器。
举例说明定时器的PWM输出工作过程:若配置脉冲计数器TIMx_CNT为向上计数,而重载等存器TI Mx_ARR被配置为N,即TI Mx_CNT的当前计数值数值X在TIMxCLK时钟源的驱动下不断累加,当TIMx_CNT的数值X大于N时,会重置TIMx_CNT数值为0重新计数。
而在TIMxCNT计数的同时,TIMxCNT的计数值X会与比较寄存器TIMx_CCR 预先存储了的数值A进行比较,当脉冲计数器TIMx_CNT的数值X小于比较等存器TIMx_CCR 的值A时,输岀高电平(或低电平),相反地,当脉冲计数器的数值X大于或等于比较寄存器的值A时,输岀低电平(或高电平)。
如此循环,得到的输出脉冲周期就为重载寄存器TIMx_ARR存储的数值(N+1) 乘以触发脉冲的时钟周期,其脉冲宽度则为比较寄存器TIMx_CCR的值A乘以触发脉冲的时钟周期,即输出PWM的占空比为A/(N+1) o3. STM32产生PWM的配置方法1)配置GPIO 口不是每一个I0引脚都可以直接使用于PWM输出,下面是定时器的引脚重映像,其实就是引脚的复用功能选择:表定时器的引脚复用功能映像表定时器的引脚复用功能映像表3-4 定时器4的引脚复用功能映像根据以上重映像表,我们使用定时器3的通道2作为PWM的输出引脚,所以需要对PB5引脚进行配置,对10 口操作代码:2)初始化定时器3)设置TIM3_CH2的PWM模式.使能TIM3的CH2输出4)使能定时器3经过以上的操作,定时器3的第二通道已经可以正常工作并输出PWM波了,只是其占空比和频率都是固定的,我们可以通过改变TIM3_CCR2,则可以控制它的占空比。
使用STM32的定时器产生两路相位互为180度的PWM输出波形
④计数器继续向下计数,减到0时开始调头向上计数;当计数器的数值上升到TIMx_CC2时,CC2再次匹配成功,CC2的输出电平再次翻转;
如此循环,得到连续的相位互为180度的两路输出波形。
基本设置如下:
1)配置定时器的计数器为中间对齐计数,即先向上计数再向下计数。
2)在该定时器上选择2个通道,并分别配置为输出比较模式,并配置在比较成功时翻转对应的引脚输出。
3)配置自动重装载寄存器TIMx_ARR为要求输出频率的一半。
4)假定CC1为第一个输出信号的通道,再假定第一个信号的正脉冲宽度对应为W1,则配置TIMx_CCR1为TIMx_ARR-W1/2。
5) 同4),假定CC2为第二个输出信号的通道,正脉冲宽度对应为W2,配置TIMx_CCR2为W2/2。
----------------------------------------------
下面以一个例子说明:
假设要求输出的信号频率为10kHz,占空比为1:3。
再假设定时器的输入时钟为72MHz。
按照上述5),设置TIMx_CC2=W2/2=450
参照下图,图中红线表示计数器的数值变化:
①当计数器的数值从0向上计数,达到TIMx_CC1时,CC1匹配成功,CC1的输出电平翻转;
②计数器继续向上计数,达到TIMx_ARR时开始调头向下计数;当计数器的数值下降到TIMx_CC1时,CC1再次匹配成功,CC1的输出电平再次翻转;
输出信号的频率10kHz,换算为计数器的数值为7200。
按照上述电平时间W1,换算为计数器的数值为W1=7200/4=1800
stm32的pwm输出及频率计算方法
stm32的pwm输出及频率计算方法
一、stm32的pwm输出引脚是使用的IO口的复用功能。
二、T2~T5这4个通用定时器均可输出4路PWM——CH1~CH4。
三、我们以tim3的CH1路pwm输出为例来进行图文讲解(其它类似),并在最后给出tim3的ch1和ch2两路pwm输出的c代码(已在STM32F103RBT6上测试成功,大家放心使用!)。
四、给出了PWM频率和占空比的计算公式。
步骤如下:
1、使能TIM3时钟
RCC->APB1ENR |= 1 2、配置对应引脚(PA6)的复用输出功能
GPIOA->CRL //PA6清0GPIOA->CRL |= 0X0B000000;//复用功能输出(推挽50MHz输出)GPIOA->ODR |= 1
3、设定计数器自动重装值及是否分频
TIM3->ARR = arr;//设定计数器自动重装值(决定PWM的频率)TIM3->PSC = psc;//预分频器,0为不分频
4、设置PWM的模式(有1和2两种模式,区别在于输出电平极性相反),根据需求选一种即可
注:TIMX_CCMR1决定CH1~CH2路,TIMX_CCMR2决定CH3~CH4路。
//TIM3->CCMR1 |= 6 TIM3->CCMR1 |= 7 TIM3->CCMR1 |= 1
5、输出使能设置
TIM3->CCER |= 1。
基于寄存器操作的STM32高级定时器TIM1的四路PWM输出程序讲解
基于寄存器操作的STM32高级定时器TIM1的四路PWM输出程序讲解STM32高级定时器TIM1具有四个独立的PWM输出通道,可以用来控制四个不同的设备或驱动器。
在本篇文章中,我们将详细讲解如何使用寄存器操作实现TIM1的四路PWM输出。
首先,需要了解几个相关的概念。
STM32的定时器是通过寄存器进行配置和操作的,其中TIM1是高级定时器,具有更高级的功能和更多的寄存器。
PWM(脉冲宽度调制)是一种常见的控制技术,可实现模拟信号的数字化控制,通过调整高电平和低电平的时间比例来控制目标设备或驱动器的动作。
在开始编写程序之前,我们首先需要对TIM1进行初始化和配置。
以下是一个基本的初始化函数示例:```void TIM1_PWM_Init//开启TIM1的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);//初始化TIM1的配置TIM_TimeBaseInitTypeDef TIM_BaseStruct;TIM_OCInitTypeDef TIM_OCStruct;TIM_BaseStruct.TIM_Prescaler = 0;TIM_BaseStruct.TIM_CounterMode = TIM_CounterMode_Up;TIM_BaseStruct.TIM_Period = 999; // 设置周期为1000TIM_BaseStruct.TIM_ClockDivision = TIM_CKD_DIV1;TIM_BaseStruct.TIM_RepetitionCounter = 0;TIM_TimeBaseInit(TIM1, &TIM_BaseStruct);//配置输出比较通道TIM_OCStruct.TIM_OCMode = TIM_OCMode_PWM1;TIM_OCStruct.TIM_OutputState = TIM_OutputState_Enable;TIM_OCStruct.TIM_Pulse = 0; // 设置脉冲宽度,0表示低电平TIM_OCStruct.TIM_OCPolarity = TIM_OCPolarity_High;TIM_OC1Init(TIM1, &TIM_OCStruct);TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC2Init(TIM1, &TIM_OCStruct);TIM_OC2PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC3Init(TIM1, &TIM_OCStruct);TIM_OC3PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC4Init(TIM1, &TIM_OCStruct);TIM_OC4PreloadConfig(TIM1, TIM_OCPreload_Enable);//启动定时器TIM_Cmd(TIM1, ENABLE);```上述代码是一个初始化TIM1的函数示例,其中包含了基本的配置步骤。
STM32 TIMER 产生PWM的具体操作方法
定时器的配置定时器用于PWM脉冲输出时的配置:(1)首先定义一个TIM_TimeBaseInitTypeDef的结构体变量用于配置TIME时基如下:TIM_TimeBaseInitTypeDefTIME_BaseConstructure;(2)再定义一个TIM_OCInitTypeDef的结构体变量用于配置定时器输出模式如下:TIM_OCInitTypeDefTIM_OCInitStructure;(3)调用定时器初始化函数将定时器初始化到默认模式如下:TIM_DeInit(TIMx);(4)配置TIME时基下的四个参数①TIM_Period即定时周期实际上是存储到重载寄存器TIMx_ARR的数值M;②TIM_Prescaler即对定时器时钟TIMx_CLK的预分频值也就是定时器时钟频率除以该值(N+1)③TIM_ClockDivision即时钟分频因子,使用内部时钟时配置为0,使用外部时钟可以配置为1,2,4用来对外部时钟进行滤波④TIM_CounterMode用来为脉冲计数器的计数模式,(有向上计数,向下计数,中央对齐模式);(5)填充好上面的配置参数后调用TIM_TimeBaseInit(TIMx,&TIME_BaseConstructure);把这些控制参数写到寄存器中,这样定时器时钟配置就基本完成了。
(6)现在开始配置定时器输出模式参数①TIM_OCMode:输出模式配置,总共6种模式参考资料选择(TIM_OCMode_Timing 输出比较时间模式,TIM_OCMode_Activ输出比较主动模式,TIM_OCMode_Inactive输出比较非主动模式,TIM_OCMode_Toggle 输出比较触发模式,TIM_OCMode_PWM1 向上计数时,当TIMx_CNT <TIMx_CCR*时,输出电平有效,否则为无效,向下计数时,当TIMx_CNT > TIMx_CCR*时,输出电平无效,否则为有效,TIM_OCMode_PWM2 与PWM1模式相反)②TIM_OutputState:(TIM_OutputState_Disable禁止OC*输出,TIM_OutputState_Enable 开启OC*输出到对应引脚)③TIM_OutputNState:(互补输出同上)④TIM_Pulse:(该成员值即为比较寄存器TIMx-CCR的数值,当脉冲计数器TIMx-CNT与TIMx-CCR的比较结果发生变化时,输出脉冲将发生变化)⑤TIM_OCPolarity:(有效电平的极性)⑥TIM_OCNPolarity:(有效电平的极性)⑦TIM_OCIdleState:(TIM_OCIdleState_Set 当MOE=0时,如果实现了OC*N,则死区后OC*=1,TIM_OCIdleState_Reset 当MOE=0时,如果实现了OC*N,则死区后OC*=0)⑧TIM_OCNIdleState:(同上) 注意:通过配置TIM_OutputState和TIM_OutputNState可使能或者失能主输出和互补输出,如果二路的极性配置(OCPolarity和OCNPolarity)相同,则输出互补;如果输出极性配置相反,则二路输出相同。
STM32定时器输出六路PWM
定时器实验一、实验要求编程序利用STM32的通用定时器TIM2和TIM3产生六路PWM输出。
二、实验原理实验主要考察对STM32F10X系列单片机定时器的使用。
STM32F103系列的单片机一共有11个定时器,其中:✧2个高级定时器✧4个普通定时器✧2个基本定时器✧2个看门狗定时器✧1个系统嘀嗒定时器出去看门狗定时器和系统滴答定时器的八个定时器列表;八个定时器分成3个组TIM1和TIM8是高级定时器TIM2-TIM5是通用定时器TIM6和TIM7是基本的定时器这8个定时器都是16位的,它们的计数器的类型除了基本定时器TIM6和TIM7都支持向上,向下,向上/向下这3种计数模式。
本次试验主要用到通用定时器TIM2和TIM3。
通用定时器(TIM2~TIM5)的主要功能:除了基本的定时器的功能外,还具有测量输入信号的脉冲长度( 输入捕获) 或者产生输出波形( 输出比较和PWM)。
通用定时器的时钟来源;a:内部时钟(CK_INT)b:外部时钟模式1:外部输入脚(TIx)c:外部时钟模式2:外部触发输入(ETR)d:内部触发输入(ITRx):使用一个定时器作为另一个定时器的预分频器通用定时期内部时钟的产生:通用定时器(TIM2-5)的时钟不是直接来自APB1,而是通过APB1的预分频器以后才到达定时器模块。
当APB1的预分频器系数为1时,这个倍频器就不起作用了,定时器的时钟频率等于APB1的频率;当APB1的预分频系数为其它数值(即预分频系数为2、4、8或16)时,这个倍频器起作用,定时器的时钟频率等于APB1时钟频率的两倍。
PWM输出模式;STM32的PWM输出有两种模式:模式1和模式2,由TIMx_CCMRx寄存器中的OCxM位确定的(“110”为模式1,“111”为模式2)。
区别如下:110:PWM模式1,在向上计数时,一旦TIMx_CNT在向下计数时,一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0),否则为有效电平(OC1REF=1)。
stm32的pwm输出及频率计算方法
步骤下:
1、使能TIM3时钟
RCC->APB1ENR |= 1 2、配置对应引脚(PA6)的复用输出功能
GPIOA->CRL&=0XF0FFFFFF;//PA6清0GPIOA->CRL|=
0X0B000000;//复用功能输出(推挽50MHz输出)GPIOA->ODR |= 1
stm32的pwm输出及频率计算方法
一、stm32的pwm输出引脚是使用的IO口的复用功能。
二、T2~T5这4个通用定时器均可输出4路PWM——CH1~CH4。
三、我们以tim3的CH1路pwm输出为例来进行图文讲解(其它类
似),并在最后给出tim3的ch1和ch2两路pwm输出的c代码(已在
STM32F103RBT6上测试成功,大家放心使用!)。
3、设定计数器自动重装值及是否分频
TIM3->ARR=arr;//设定计数器自动重装值(决定PWM的频率)TIM3-
>PSC = psc;//预分频器,0为不分频
4、设置PWM的模式(有1和2两种模式,区别在于输出电平极性相
反),根据需求选一种即可
STM32的PWM精讲
第 2 章 STM32 处理器概述 STM32F103xx 增强型系列产品中内置了多达 3 个同步的标准定时器。每个定 时
器都有一个 16 位的自动加载递加/递减计数器、一个 16 位的预分频器和 4 个 独立的 通道,每个通道都可用于输入捕获、输出比较、PWM 和单脉冲模式输出, 在最大的 封装配置中可提供最多 12 个输入捕获、输出比较或 PWM 通道。它们还 能通过定时器 链接功能与高级控制定时器共同工作,提供同步或事件链接功能。
它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术其控制简单灵活和动态响应好等优点而成为电力电子技术最广泛应用的控制方式其应用领域包括测量通信功率控制与变换电动机控制伺服控制调光开关电源甚至某些音频放大器因此研究基于pwm技术的正负脉宽数控调制信号发生器具有十分重要的现实意义
STM32 的 PWM 精讲
器中的计数器使能位(CEN)时,CK_CNT 才有效。(有关更多的计数器使能的 细节,请参见控制器的从模式描述)。
注:真正的计数器使能信号 CNT_EN 是在 CEN 后的一个时钟周期后被设置。 预分 频器描述 。
预分频器可以将计数器的时钟频率按 1 到 65536 之间的任意值分频。它是
STM32_PWM高级资料
//第四步 pwm 输出配置 TIM_OCInitStructure.TIM_OCMode=TIM_OCMode_PWM2; //设置为 pwm1 输出模式 TIM_OCInitStructure.TIM_Pulse=500; //设置占空比时间 TIM_OCInitStructure.TIM_OCPolarity=TIM_OCPolarity_Low; //设置输出极性 TIM_OCInitStructure.TIM_OutputState=TIM_OutputState_Enable; //使能该通道输出 //下面几个参数是高级定时器才会用到,通用定时器不用配置 TIM_OCInitStructure.TIM_OCNPolarity=TIM_OCNPolarity_High; //设置互补端输出极性 TIM_OCInitStructure.TIM_OutputNState=TIM_OutputNState_Enable;//使能互补端输出 TIM_OCInitStructure.TIM_OCIdleState=TIM_OCIdleState_Reset; //死区后输出状态 TIM_OCInitStructure.TIM_OCNIdleState=TIM_OCNIdleState_Reset;//死区后互补端输出状态 TIM_OC1Init(TIM1,&TIM_OCInitStructure); //按照指定参数初始化
STM32中的PWM的频率和占空比的设置
STM32 中的PWM 的频率和占空比的设置下面的这个是STM32 的定时器逻辑图,上来有助于理解:
TIM3 的ARR 寄存器和PSC 寄存器,确定PWM 频率。
这里配置的这两个定时器确定了PWM 的频率,我的理解是:PWM 的周期(频率)就是ARR 寄存器值与PSC 寄存器值相乘得来,但不是简单意义上的相乘,例如要设置PWM 的频率参考上次通用定时器中设置溢出时间的算法,例如输出100HZ 频率的PWM,首先,确定TIMx 的时钟,除非APB1 的时钟分频数设置为1,否则通用定时器TIMx 的时钟是APB1 时钟的2 倍,这时的TIMx 时钟为72MHz,用这个TIMx 时钟72MHz 除以(PSC+1),得到定时器每隔多少秒涨一次,这里给PSC 赋7199,计算得定时器每隔0.0001 秒涨一次,即此时频率为10KHz,再把这个值乘以(ARR+1)得出PWM 频率,假如ARR 值为0,即0.0001*(0+1),则输出PWM 频率为10KHz,再假如输出频率为100Hz 的PWM,则将ARR 寄存器设置为99 即可。
如果想调整PWM 占空比精度,则只需降低PSC 寄存器的值即可。
TIMx_CCRx 寄存器,确定PWM 的占空比。
TIMx_CCR1TIMx_CCR4 确定定时器的CH1CH4 四路PWM 的占空比。
直接给该寄存器赋065535 值即可确定占空比。
占空比计算方法:TIMx_CCRx 的值除以ARR 寄存器的值即为占空比,因为占空比在0100%之间,所以一。
STM32学习笔记(5):通用定时器PWM输出
STM32学习笔记(5):通用定时器PWM输出1.TIMER输出PWM基本概念脉冲宽度调制(PWM),是英文“Pulse Width Modulation”的缩写,简称脉宽调制,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
简单一点,就是对脉冲宽度的控制。
一般用来控制步进电机的速度等等。
STM32的定时器除了TIM6和TIM7之外,其他的定时器都可以用来产生PWM 输出,其中高级定时器TIM1和TIM8可以同时产生7路的PWM输出,而通用定时器也能同时产生4路的PWM输出。
1.1PWM输出模式STM32的PWM输出有两种模式,模式1和模式2,由TIMx_CCMRx寄存器中的OCxM位确定的(“110”为模式1,“111”为模式2)。
模式1和模式2的区别如下:110:PWM模式1-在向上计数时,一旦TIMx_CNT<TIMx_CCR1时通道1为有效电平,否则为无效电平;在向下计数时,一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0),否则为有效电平(OC1REF=1)。
111:PWM模式2-在向上计数时,一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平,否则为有效电平;在向下计数时,一旦TIMx_CNT>TIMx_CCR1时通道1为有效电平,否则为无效电平。
由此看来,模式1和模式2正好互补,互为相反,所以在运用起来差别也并不太大。
而从计数模式上来看,PWM也和TIMx在作定时器时一样,也有向上计数模式、向下计数模式和中心对齐模式,关于3种模式的具体资料,可以查看《STM32参考手册》的“14.3.9 PWM模式”一节,在此就不详细赘述了。
1.2PWM输出管脚PWM的输出管脚是确定好的,具体的引脚功能可以查看《STM32参考手册》的“8.3.7定时器复用功能重映射”一节。
在此需要强调的是,不同的TIMx有分配不同的引脚,但是考虑到管脚复用功能,STM32提出了一个重映像的概念,就是说通过设置某一些相关的寄存器,来使得在其他非原始指定的管脚上也能输出PWM。
stm32pwm输出三角波原理
stm32pwm输出三角波原理STM32是一种非常常见的微控制器,具有多功能、高性能和易用性的特点。
PWM输出是STM32的常用功能之一,可以通过调节PWM信号占空比来实现对电机、LED灯等器件的控制。
本文将介绍STM32的PWM输出三角波原理。
一、PWM输出简介PWM是脉宽调制技术的缩写,其基本原理是通过在一个固定周期内,改变高电平和低电平的时间比例,实现模拟电压的控制。
在STM32中,PWM输出主要是通过定时器来实现的。
定时器可以设置固定的计数周期,并进行比较,从而产生PWM信号。
PWM输出的占空比是通过改变TIMx_CCRx寄存器的值来实现的。
二、三角波产生原理三角波是一种周期性的信号,其波形为直角三角形。
三角波的周期是固定的,其幅值是连续变化的,幅值变化的速度可以通过调节PWM 输出的占空比来实现。
在STM32中,产生三角波的方法是将PWM输出模式设置为“中央对齐模式”,定时器的计数周期等于三角波周期的一半,占空比为50%。
然后,在定时器的比较寄存器中设置两个比较值,分别为上限值和下限值,当计数器计数到上限值时,PWM输出反转,PWM输出的占空比从50%变为0%,当计数器计数到下限值时,PWM输出恢复,PWM输出的占空比从0%变为50%。
这样一来,定时器的计数值就会在上限值和下限值之间往返,因此产生了三角波的形状,其中幅值的大小与上限值和下限值的差值大小有关。
三、代码实现下面是代码实现的具体步骤:1、配置TIMx时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIMx,ENABLE);2、配置GPIO引脚GPIO_InitStructure.GPIO_Pin = GPIO_Pin_x;//配置为PWM输出引脚GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(port,&GPIO_InitStructure);3、配置TIMx的定时器模式和PWM输出模式TIM_TimeBaseStructure.TIM_Period= period - 1;//计数周期TIM_TimeBaseStructure.TIM_Prescaler= prescaler-1;//预分频值TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_CenterA ligned1;//中央对齐模式TIM_TimeBaseInit(TIMx, &TIM_TimeBaseStructure);TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//PWM输出模式1TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;TIM_OCInitStructure.TIM_Pulse = (period-1) / 2;//占空比(50%)TIM_OC3Init(TIMx, &TIM_OCInitStructure);4、配置定时器的比较寄存器TIM_SetCompare1(TIMx, down_limit);//下限值TIM_SetCompare2(TIMx, up_limit);//上限值5、启动TIMx定时器TIM_Cmd(TIMx,ENABLE);通过以上步骤,就可以成功地输出一个三角波了。
stm32定时器原理
stm32定时器原理STM32定时器是一种用于计时和计数的重要功能模块,广泛应用于各种嵌入式系统中。
本文将介绍STM32定时器的原理及其应用。
一、STM32定时器的基本原理STM32定时器是基于计数器的工作原理,通过内部时钟源的驱动,实现对计数器的计数和定时功能。
STM32定时器主要有以下几个核心组件:1.1 时钟源:STM32定时器可以选择多种时钟源,如内部时钟、外部时钟或外部时钟源经过分频后的时钟。
时钟源的选择取决于应用的需要和系统的设计。
1.2 预分频器:预分频器用于将时钟源的频率进行分频,以获得更低的计数频率。
预分频器的分频系数可以通过配置来设置,从而满足不同的计数需求。
1.3 自动重装载寄存器(ARR):ARR用于设置定时器的计数周期,即定时器从0开始计数到ARR的值时就会触发中断或产生某种事件。
通过设置ARR的值,可以实现不同的定时功能。
1.4 计数器:计数器是STM32定时器的核心部件,用于进行实际的计数操作。
计数器的位数根据不同型号的STM32芯片而有所不同,常见的有16位和32位两种。
1.5 输出比较单元(OCU):OCU用于产生定时器的输出信号。
可以通过配置OCU的工作模式、比较值和输出极性等参数,实现各种不同的输出功能。
二、STM32定时器的应用STM32定时器广泛应用于各种嵌入式系统中,常见的应用场景包括:2.1 定时中断:通过设置定时器的ARR值和使能中断,可以实现定时中断功能,用于周期性地执行某些任务或操作。
例如,可以利用定时中断来定时采样、定时发送数据或定时更新显示等。
2.2 脉冲计数:通过配置STM32定时器的输入捕获单元(ICU),可以实现对外部脉冲信号的计数。
这在一些需要测量脉冲频率或脉冲宽度的应用中非常有用,如测速仪、计时器等。
2.3 PWM输出:通过配置STM32定时器的输出比较单元,可以实现PWM信号的输出。
PWM信号广泛应用于电机控制、LED调光、音量控制等场景,具有调节精度高、功耗低的特点。
智芯STM32开发板资料定时器与_PWM_快速使用入门
STM32 定时器与 PWM 快速使用入门要求:在万利的开发板 EK-STM32F 上产生周期为1秒,占空比分别为 50% 10%的 PWM 并且点亮板上的 LD1,LD2 灯闪烁。
做法很简单。
STM32的PWM是由定时器来产生的。
可以看出。
定时器3的通道1至4在GPIO端口的映像。
如果是完全映射。
各通道的连接引脚如下:CH1=PC6, CH2=PC7, CH3=PC8, CH4=PC9这样,刚好与板上的LD1,LD2灯符合,因为LD1连接到PC7,LD2连接到PC6引脚。
关于PWM一些知识.STM32的TIMx 是 TIMx_ARR 寄存器确定频率(周期)、由TIMx_CCRx 寄存器确定占空比的信号。
使用定时器3。
而TIM2、3、4的时钟源是 APB1 即是 PCLK1 ( APB1 对应 PCLK1 )PCLK1 = APB1 = HCLK/2 = SYSCLK/2 = 36MHZ (36,000,000 HZ)但是注意:倍频器会自动倍2,即是【72MHZ】!代码如下:voidSTM32_PWM_GPIO_Configuration(void){// 11:完全映像STM32_Afio_Regs->mapr.bit.TIM3_REMAP=3;// LD1 =P7 LD2=PC6/*GPIOA Configuration: ( PC6 PC7 ) TIM3 channel 1 and 2 as alternate function push -pull */STM32_Gpioc_Regs-&F6=Output_Af_push_pull; // PC.06 复用功能推挽输出模式STM32_Gpioc_Regs->crl.bit.MODE6=Output_Mode_50mhz; // PC.06 输出模式,最大速度50MHzSTM32_Gpioc_Regs-&F7=Output_Af_push_pull; // PC.07 复用功能推挽输出模式STM32_Gpioc_Regs->crl.bit.MODE7=Output_Mode_50mhz; // PC.07 输出模式,最大速度50MHz}//end subvoidSTM32_TIM3_Configuration(void){// TIM_DeInit( TIM3);//复位TIM3定时器STM32_Rcc_Regs->apb1rstr.all |= RCC_TIM3RST;STM32_Rcc_Regs->apb1rstr.all &= ~RCC_TIM3RST;//时钟使能STM32_Rcc_Regs->apb1enr.all |=RCC_TIM3EN;/* TIM3 base configuration *///TIM_TimeBaseStructure.TIM_Period = 9999;//TIM_TimeBaseStructure.TIM_Prescaler = 7200;//TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;//TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);STM32_Tim3_Regs->arr.all=9999; // 定时周期,PWM频率! 10毫秒*100=1秒STM32_Tim3_Regs->psc.all=720; // 7200分频 72MHZ/72,00 72,000,000/72,00=10,000STM32_Tim3_Regs->cr1.bit.CKD=0; // 时钟分频因子STM32_Tim3_Regs->cr1.bit.DIR=0; // 0:计数器向上计数/* Clear TIM3 update pending flag[清除TIM3溢出中断标志] *///TIM_ClearFlag(TIM3, TIM_FLAG_Update);STM32_Tim3_Regs->sr.bit.UIF=0; //更新中断标记由软件清0 ,例如当上溢或下溢时,软件对CNT重新初始化/* PWM1 Mode configuration: Channel1 Channel2 *///TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//TIM_OCInitStructure.TIM_Pulse = CCR1_Val;//TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//TIM_OC1Init(TIM3, &TIM_OCInitStructure);// timer3 的通道1 是 PC6 引脚, AFIO完全映射STM32_Tim3_Regs-&1P=0; // 输入/捕获1输出极性 0:OC1高电平有效 1:OC1低电平有效STM32_Tim3_Regs-&1E=1; // 输入/捕获1输出使能 1:开启- OC1信号输出到对应的输出引脚。
使用STM32的单个普通定时器产生4路不同频率的方波
使用STM32的单个普通定时器产生4路不同频率的方波STM32 的普通定时器有四路输出:TIMx_CH1、TIMx_CH2、TIMx_CH3和TIMx_CH4,可以使用输出比较的方法产生不同频率的方波输出,简单的方法是:1)设置计数器为向上计数模式,将自动重装载寄存器设置为0xFFFF;这样计数器会循环计数。
2)每个定时器通道设置为输出比较模式,并设置比较匹配时对应的输出管脚翻转输出。
3)按照输出波形的半波周期计算出一个数值称作Half_Cyc。
例如:定时器的时钟频率是72MHz,需要产生3456Hz 的方波,则Half_Cyc = 72M/(3456*2) = 41667;如需要产生200kHz 的方波,则Half_Cyc = 72M/(200k*2) = 180。
4)设置每个通道在输出比较匹配时产生中断,在中断中将比较寄存器的数值读出并加上Half_Cyc 的数值,如果计算出的数值超过16 位则舍弃超出的部分,再把这个新的数值写回相应的比较寄存器;这样下次比较成功将刚好发生在一个半波周期之后,对应的管脚将被翻转。
上述方法在要求频率不高时十分有效,但如果频率较高时会有频繁的中断产生,这时可以使用DMA 加以改善。
上述方法的基础是通过不断改变输出比较的匹配点进而产生管脚翻转输出,我们可以事先计算好这些比较匹配点,并通过DMA 在每次匹配时逐次更新比较寄存器的内容:方法一、使用两个DMA 缓冲区,在DMA 控制器操作一个缓冲区时,程序计算好另一个缓冲区的数据,然后在DMA 传输结束的中断处理中切换DMA 操作的缓冲区。
方法二、使用一个大的DMA 缓冲区,先计算好半个缓冲区的内容,启动DMA 为循环模式并设置它在DMA 传送一半和完成时均产生中断;启动DMA 后继续计算好另外半个缓冲区的内容,当发生DMA 中断时表示有一半缓冲区变空,这时在中断处理中计算好这半个缓冲区。
只要DMA 缓冲区开的足够大,方法二可以保证CPU 有充足的时间进行数据处理,并且保证不断地输出波形。
