照明电路安装步骤 ppt课件
合集下载
《照明电路》课件
通过智能控制技术实现照明的 自动化和个性化，避免浪费，
提高照明效率。
调光技术
通过调节照明亮度或色温，满 足不同场景的需求，实现节能
目的。
高效变压器
采用高效变压器能够降低变压 器的损耗，提高能源利用效率
。
照明电路的发展趋势与未来展望
智能化
随着物联网和人工智能技术的 发展，照明电路将更加智能化 ，实现远程控制、语音控制等
功能。
绿色环保
随着环保意识的提高，绿色环 保的照明产品将越来越受到青 睐，如LED照明等。
高效节能
高效节能的照明产品和技术将 不断涌现，进一步提高能源利 用效率。
定制化
随着消费者需求的多样化，照 明电路将更加个性化、定制化 ，满足不同场景和用户需求。
05
实践案例分析
家庭照明电路的设计与安装案例
总结词
《照明电路》ppt课件
目录 Contents
• 照明电路基础知识 • 照明电路的元件与材料 • 照明电路的设计与安装 • 照明电路的安全与节能 • 实践案例分析
01
照明电路基础知识
照明电路的定义与组成
总结词
照明电路是用于提供照明的电路系统，由电源、负载、导线和控制装置等组成 。
详细描述
照明电路是用于将电能转换为光能的电路系统，主要由电源（如市电或电池） 、负载（如白炽灯、荧光灯等照明灯具）、导线和控制装置（如开关、调光器 等）等组成。
总结词
常见的照明电路类型包括荧光灯电路、LED灯电路和HID灯电路等，每种类型具有不同 的特点和应用场景。
详细描述
荧光灯电路是一种常见的照明电路，通过电场作用激发荧光粉发光，具有发光效率高、 寿命长等特点，常用于室内照明。LED灯电路采用发光二极管作为光源，具有高效、节 能、环保等特点，适用于各种照明场合。HID灯电路采用高强度气体放电灯作为光源，
提高照明效率。
调光技术
通过调节照明亮度或色温，满 足不同场景的需求，实现节能
目的。
高效变压器
采用高效变压器能够降低变压 器的损耗，提高能源利用效率
。
照明电路的发展趋势与未来展望
智能化
随着物联网和人工智能技术的 发展，照明电路将更加智能化 ，实现远程控制、语音控制等
功能。
绿色环保
随着环保意识的提高，绿色环 保的照明产品将越来越受到青 睐，如LED照明等。
高效节能
高效节能的照明产品和技术将 不断涌现，进一步提高能源利 用效率。
定制化
随着消费者需求的多样化，照 明电路将更加个性化、定制化 ，满足不同场景和用户需求。
05
实践案例分析
家庭照明电路的设计与安装案例
总结词
《照明电路》ppt课件
目录 Contents
• 照明电路基础知识 • 照明电路的元件与材料 • 照明电路的设计与安装 • 照明电路的安全与节能 • 实践案例分析
01
照明电路基础知识
照明电路的定义与组成
总结词
照明电路是用于提供照明的电路系统，由电源、负载、导线和控制装置等组成 。
详细描述
照明电路是用于将电能转换为光能的电路系统，主要由电源（如市电或电池） 、负载（如白炽灯、荧光灯等照明灯具）、导线和控制装置（如开关、调光器 等）等组成。
总结词
常见的照明电路类型包括荧光灯电路、LED灯电路和HID灯电路等，每种类型具有不同 的特点和应用场景。
详细描述
荧光灯电路是一种常见的照明电路，通过电场作用激发荧光粉发光，具有发光效率高、 寿命长等特点，常用于室内照明。LED灯电路采用发光二极管作为光源，具有高效、节 能、环保等特点，适用于各种照明场合。HID灯电路采用高强度气体放电灯作为光源，
单相照明电路安装实训ppt课件
实训二、单相照明电路安装 2017、10
填写实训报告
•项目名称：单相照明电路安装 •实训目的：掌握单相照明电路的最基本接线方法 •实训工具： 1、万用表 2、螺丝刀、剥线钳等 •实训任务： 1、绘制电路原理图； •
•
2、学习基本安装工艺；
•
3、树立清理、清洁、整理、整顿、安全、节约意识；
实训要求：1、严禁带电安装；
三、接线工艺基础 高手练成第一步
接线工艺
• 1、元件布局：由左至右，由上至下，元器件的平行度和垂直度 偏差的角度不得大于5o
施工平面 图
• 毛病： • 1、导线不平直 • 2、开关歪斜
接线工艺
• 2、明线布线原则：集中走线、横平竖直、导线不允许交叉
•毛病： 1、横不平，竖不直，交叉 2、开关歪斜 3、导线不直
实物图
• 1P+N断路器 • 分断时只切断相线！ • 接线要求：按开关标注接线 • 左火右零
（二）灯座
• 1、螺口灯座 • 只适合安装螺口灯泡！ • 接线位置：如图
• 2、卡口灯座 • 只适合安装卡口灯泡！
• 接线位置：无特别要求
两种接口灯头
（三）86型单极开关
• 单极：1条线路 • 普通开关的触点
五、安全规程
• 统一思想：电器线路在未经测电笔确定无电前，应一律视为“有 电”，不可用手触摸，不可绝对相信绝缘体，应认为有电。
• 注：电工人员一般使用的电笔，只许在63－500V电压使用。 • 导线颜色：TN－S系统（俗称三相五线制）用黄、绿、红、淡蓝
色分别表示L1（U）、L2（V）、L3（W）、N ，黄绿双色表示保 护接地线（PE）。 • 注：导线颜色是安全常识。
的电气间隙。
• 毛病： • 1、端子处露铜太长 • 2、露铜长度不一致
填写实训报告
•项目名称：单相照明电路安装 •实训目的：掌握单相照明电路的最基本接线方法 •实训工具： 1、万用表 2、螺丝刀、剥线钳等 •实训任务： 1、绘制电路原理图； •
•
2、学习基本安装工艺；
•
3、树立清理、清洁、整理、整顿、安全、节约意识；
实训要求：1、严禁带电安装；
三、接线工艺基础 高手练成第一步
接线工艺
• 1、元件布局：由左至右，由上至下，元器件的平行度和垂直度 偏差的角度不得大于5o
施工平面 图
• 毛病： • 1、导线不平直 • 2、开关歪斜
接线工艺
• 2、明线布线原则：集中走线、横平竖直、导线不允许交叉
•毛病： 1、横不平，竖不直，交叉 2、开关歪斜 3、导线不直
实物图
• 1P+N断路器 • 分断时只切断相线！ • 接线要求：按开关标注接线 • 左火右零
（二）灯座
• 1、螺口灯座 • 只适合安装螺口灯泡！ • 接线位置：如图
• 2、卡口灯座 • 只适合安装卡口灯泡！
• 接线位置：无特别要求
两种接口灯头
（三）86型单极开关
• 单极：1条线路 • 普通开关的触点
五、安全规程
• 统一思想：电器线路在未经测电笔确定无电前，应一律视为“有 电”，不可用手触摸，不可绝对相信绝缘体，应认为有电。
• 注：电工人员一般使用的电笔，只许在63－500V电压使用。 • 导线颜色：TN－S系统（俗称三相五线制）用黄、绿、红、淡蓝
色分别表示L1（U）、L2（V）、L3（W）、N ，黄绿双色表示保 护接地线（PE）。 • 注：导线颜色是安全常识。
的电气间隙。
• 毛病： • 1、端子处露铜太长 • 2、露铜长度不一致

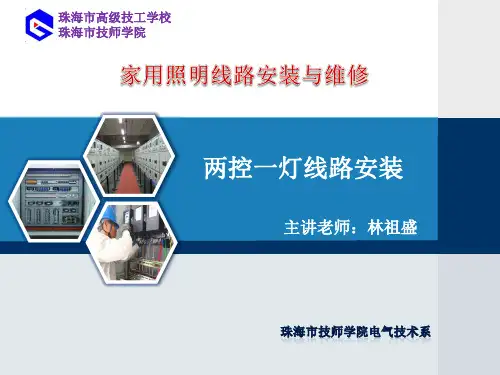

照明线路-两控一灯 ppt课件
珠海市高级技工学校 珠海市技师学院
两控一灯线路安装
主讲老师：林祖盛
能力目标
1 根据原理图选择元件并判断好坏 2 根据原理图选元件并画出接线图 3 根据原理图或接线图进行安装接线 4 掌握各元件作用、结构及工作原理
目录 一 两控一灯线路原理图 二 元件认识 三 实训安装 四 评价
情景模拟
班长这几天特别开心，因为这 几天家里三层洋楼小别墅将要完 工，现准备自已装修房子，一控 一灯，插座都已设计好了，但却 卡在楼梯灯上面。班长这时将目 光望向有谊小船上的各位，那么 请同学们帮班长设计下线路！
实物演示
小组活动
01
哪种开关？
猜一猜
讲解
小组活动
01
哪种开关？
02
如何连接？
一、两控一灯线路原理图
节选 上岗证考核线路图
一、两控一灯线路原理图
简化线路原理图
小组活动
01
哪种开关？
02
如何连接？
03
如何判断？
双联单控开关触点判断
实物接线图
L N
二、元件的认识
民居照明线路由以下几部分组成：
空气断路器外形图
接火线
接电源的进线
接零线
测试按钮
复位按钮
开/关按钮
零线
火线
接出线
空气断路器图形符号两极空气开Fra bibliotek在电路中的符号
QA1
SBT
两极
空气
开关
单极空气开关在电路中的符号
QA2
二、元件的认识（开关）
开关在电路中通常可分为单联开关与双联开关两种
单联开关
双联开关
三、实训安装（照明线线路构成图） 电源进线 保护元件 开关元件 负载
两控一灯线路安装
主讲老师：林祖盛
能力目标
1 根据原理图选择元件并判断好坏 2 根据原理图选元件并画出接线图 3 根据原理图或接线图进行安装接线 4 掌握各元件作用、结构及工作原理
目录 一 两控一灯线路原理图 二 元件认识 三 实训安装 四 评价
情景模拟
班长这几天特别开心，因为这 几天家里三层洋楼小别墅将要完 工，现准备自已装修房子，一控 一灯，插座都已设计好了，但却 卡在楼梯灯上面。班长这时将目 光望向有谊小船上的各位，那么 请同学们帮班长设计下线路！
实物演示
小组活动
01
哪种开关？
猜一猜
讲解
小组活动
01
哪种开关？
02
如何连接？
一、两控一灯线路原理图
节选 上岗证考核线路图
一、两控一灯线路原理图
简化线路原理图
小组活动
01
哪种开关？
02
如何连接？
03
如何判断？
双联单控开关触点判断
实物接线图
L N
二、元件的认识
民居照明线路由以下几部分组成：
空气断路器外形图
接火线
接电源的进线
接零线
测试按钮
复位按钮
开/关按钮
零线
火线
接出线
空气断路器图形符号两极空气开Fra bibliotek在电路中的符号
QA1
SBT
两极
空气
开关
单极空气开关在电路中的符号
QA2
二、元件的认识（开关）
开关在电路中通常可分为单联开关与双联开关两种
单联开关
双联开关
三、实训安装（照明线线路构成图） 电源进线 保护元件 开关元件 负载
照明电路课件ppt
在操作过程中，应遵循先 断电后操作的原则，避免 带电作业引发触电事故。
遵循电路设计图纸和说明 书，正确连接电源、灯具 和其他电器元件，防止错 接、漏接导致电路故障或 火灾。
注意用电安全
确保使用的电器元件和电线符合 国家相关标准和规定，不使用劣
质或过期产品。
定期检查电线绝缘层是否破损、 老化或接触不良，及时更换破损 或老化的电线，防止漏电和短路
04
照明电路常见故障与排除
灯泡不亮
总结词
灯泡不亮可能是由于电路故障、灯泡 损坏或开关故障等原因引起的。
详细描述
首先检查电路是否正常，灯泡是否损 坏，开关是否接触良好。如果灯泡损 坏，需要更换灯泡；如果开关接触不 良，需要修复或更换开关。
灯光闪烁
总结词
灯光闪烁可能是由于电压不稳定、电路接触不良或灯泡损坏等原因引起的。
插座
用于提供电源接口，有单相插座和三 相插座两种类型，常用规格有10A、 16A等。
灯具与灯泡
灯具
照明设备，有吊灯、壁灯、台灯等多种类型，用于提供照明 。
灯泡
发光元件，有白炽灯泡、荧光灯泡、LED灯泡等多种类型， 用于产生光源。
保护设备
断路器
用于控制电路的电流，有过载保护和短路保护两种功能。
漏电保护器
照明电路布线方法
明线布线
将电线布置在明处，便于维修和更换。
暗线布线
将电线埋设在墙内或地面，外观整洁美观 。
穿管布线
将电线穿入塑料管或金属管中进行布线， 提高安全性。
电缆桥架布线
在大规模、高要求的布线场景中，使用电 缆桥架进行布线，便于管理和维护。
照明电路安装步骤
进行电路设计和布线
选择合适的电线和开关
2.1照明线路及安装要求ppt课件
二、白炽灯照明线路
2 白炽灯照明线路：
2 拉线开关、墙边开关及照明分路总开关的安装高度： ⑴ 拉线开关的安装高度：2~3米 ⑵ 墙边开关的安装高度：1.3~1.5米 ⑶ 照明分路总开关的安装高度：1.8~2米 3 螺口灯座(头)接线的规定：
火线先接开关，然后才接到螺口灯座中心弹簧片的
接线桩上；零线直接接到螺口灯座螺纹的接线桩上；
四、照明线路的安装接线
1 白炽灯插座电路电器安装：
中心弹簧接线柱
左“0”
右“火”
螺纹接线柱
右孔标“L”
左孔标“N”
上孔标有
四、照明线路的安装接线
1 白炽灯插座电路接线：
地、“0”、“火”
地、“0”、“火”、控
线 “0”、控线
4
4
地、“0”、“火”、控线
五、照明线路安装要求
1 选择适宜的木螺丝固定各种电器； 2 安装电器时，要做到整齐美观、不会松动； 3 线头接到电器接线桩时，线芯露出端子不能超
4 插座安装的其它规定：
插座的容量应与用电设备负荷相适应，每一插座 只允许接用一个电器。
１ＫＷ以上的用电设备，其插座前应加装闸刀开 关控制。
四、照明线路的安装接线
1 白炽灯插座电路安装电气平面图：
4
4
如上图所示，图中 表示墙边开关， 表 示熔断器， 表示白炽灯， 表示两根导线，
或 3 表示三根导线， 四根导线以上用数 字表示， 表示单相三孔扁插座。 表示单相 两孔插座。

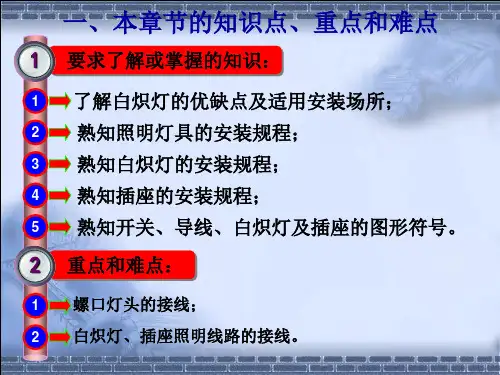

一、本章节的知识点、重点和难点
1 要求了解或掌握的知识：
1 了解白炽灯的优缺点及适用安装场所； 2 熟知照明灯具的安装规程； 3 熟知白炽灯的安装规程； 4 熟知插座的安装规程； 5 熟知开关、导线、白炽灯及插座的图形符号。
照明电路安装步骤PPT课件
感谢你的到来与聆听
学习并没有结束，希望继续努力
Thanks for listening, this course is expected to bring you value and help
照明电路安装步骤
安装过程中需要使用的工具
工具的使用
1、剥线钳
用来剥削小直径导线绝缘层的专 用工具。使用剥线钳时，将要剥削 的绝缘层长度用标尺定好后，把导 线放入相应的刃口中，切口大小应 略大于导线芯线直径，否则会切断 芯线，握紧绝缘手柄，导线的绝缘 层即被割破，并自动弹出
2、斜口钳
斜口钳主要 用于剪断较粗 的电线、金属 丝及导线电缆 ，还可直接剪 断低压带电导 线。
漏电保护器的各个接线端说明如图：
线缆从漏电保护器出来后接至保险丝， 接线方法同上，接线时应注意接线的“上 进下出”原则，即线缆应先接至保险丝的 上接线端，然后从下接线端接出至下一器 件。保险丝的上下由安装时决定的，本实 验板的方向为向着电度表的方向为上。
3、第二个接线盘做分线
因为后续电路（本实验板中为灯泡电路、日 光灯电路和插座电路）之间为并联。可以 将第二个接线盘做成一个类似插座功能的 的接线端子。
从电度表出线后，量取合适长度的线缆用斜口 钳剪断，接至第一个接线盘。
接线盘的连接为“短通长不通”，即图中1排中 各个接线端与2排中的各个接线端是对应相通 的。但两排中的各个接线端之间是不相通的。
从接线盘跳接到漏电保护器。方法同上。
说明：
接线到漏电保护器时应从上端进，下端 出，且N端接零线。本实验板配套的为四线 漏电保护器，但试验中我们只使用两线， 所以出来零线是固定端外，火线应接在第 一个接线端，否则漏电保护器无法起到保 护作用。
3、尖嘴钳
《照明电路安装》课件
万用表
用于测量电压、电 流和电阻等电气参 数。
03
照明电路安装流程
电路设计
确定照明需求
根据房间的功能和使用需求，确 定所需的照明方案和灯具类型。
绘制电路图
根据照明需求，绘制出详细的电路 图，包括电源、开关、灯具等的位 置和连接方式。
计算负载
根据灯具的功率和使用时间，计算 出电路的总负载，以选择合适的电 线和开关。
实践操作评价与总结
对实践操作进行了评价，并总结了经验教训，以便更好地掌握照 明电路安装技能。
THANKS
感谢观看
定期检查开关、插座的紧固情况，发现松动应及时紧固。
照明灯具安装不牢固
确保灯具安装牢固，防止灯具掉落造成伤害。
照明电路的维护与保养
定期清理电路板灰尘，保持清洁干燥 。
定期检查照明灯具的亮度、色温和使 用寿命，及时更换老化或损坏的灯具 。
检查电线连接处是否松动、氧化或过 热，及时处理。
05
案例分析与实践操作
02
照明电路材料与工具
导线与电缆
01
02
03
导线类型
根据用途不同，导线可分 为单股线和多股线，单股 线又可分为硬线和软线。
电缆类型
电缆分为电力电缆和控制 电缆，电力电缆用于传输 电能，控制电缆用于传输 信号。
导线规格
导线的截面积和颜色应符 合国家规范，常用的截面 积有1.5平方毫米、2.5平 方毫米、4平方毫米等。
照明电路的类型与特点
总结词
照明电路的类型与特点
详细描述
照明电路根据不同的分类标准可以分为不同的类型，如按使用光源可分为白炽灯 、荧光灯、LED等，按连接方式可分为串联、并联、混联等。不同类型的照明电 路具有不同的特点和使用场合。
照明室内配线完整版课件全套ppt教学教程最全整套电子讲义幻灯片(最新)
项目1 照明室内配线
2.管线安装除美观外，还必须安全可靠
钢管与钢管的连接，钢管与接线盒的连接都需做好过渡连接，使 整个线路的钢管连成一个整体，并要可靠接地，起到安全保护作用。
3.管线中的钢管每一个端口都必须安装护圈
护圈的作用是避免钢管的管口与导线摩擦而损伤导线的绝缘层。
4.管线线路中的钢管的管径选择
项目2 常用照明
灯安装与调试
任务3 高压汞灯塑管线路的安装与调试
工作任务 知识探究
一、高压汞灯的特性 二、高压汞灯的发光原理 三、高压汞灯的安装要求 四、高压汞灯的技术参数 五、负载的额定值 知识拓展 常用照明电光源
配电装置安装与
调 任务 小型配电箱安装与调试 工作任务 知识探究 一、量电、配电装置的概况 二、PZ20和PZ30系列配电箱 三、模数式组合配电箱 四、模数式漏电保护器的工作原理 五、电能计算
项目1 照明室内配线
线管的切割 连接和安装
项目1 照明室内配线
本项任务为钢管的明敷安装实训（图1-1），由学生在教师的带领下 完成。教学地点可选在拥有电工基本操作工作台和电工常用工具一体化 的实训场地，并配有钢管切割所需的材料及专用工具。首先由教师边讲 边演示，在安装线管实训过程中，学生要掌握常用电工工具的使用，钢 管的锯削、套丝,钢管与钢管连接，钢管与接线盒的连接以及管线的安装 工艺，然后进入巩固训练。巩固训练阶段应由学生独立完成本任务，教 师巡回指导。
钢管线路具有较好的防潮、防火和防爆等特点；硬塑料管线路具 有较好的防潮、防酸、耐腐蚀等特点，除上述特点外，最主要的功能 是具有抗外界机械碰伤的作用。所以，管线线路是一种比较安全可靠 的线路结构，应用也较广泛。
项目1 照明室内配线
二、钢管敷设工艺
照明电路配线及安装 ppt课件
（１）漏电保护器主要包括检测元件（零序电流互感器）、 中间环节（包括放大器、比较器、脱扣器等）、执行元件 （主开关） 以及试验元件等几个部分。按动作结构分，可 分为直接动作式和间接动作式。直接动作式是动作信号输出 直接作用于脱扣器使掉闸断电。间接动作式是对输出信号经 放大、蓄能等环节处理后使脱扣器动作掉闸。一般直接动作
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
ppt课件
23
③室内导线高度离地面2m以上，室外导线高度离地面2．5m以 上。并安装在可靠的支架上。严禁用裸导线绑扎电线。
④导线与导线、导线与接线桩之间的连接要采取防拉断措施。 两导线直线连接时，可在线头处打结以后再连接。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
ppt课件
23
③室内导线高度离地面2m以上，室外导线高度离地面2．5m以 上。并安装在可靠的支架上。严禁用裸导线绑扎电线。
④导线与导线、导线与接线桩之间的连接要采取防拉断措施。 两导线直线连接时，可在线头处打结以后再连接。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
照明电路安装(课件)
安装时：相线应在开关上，螺口灯头时相线必须在螺口中间头
二、日光灯原理图
1、常用接线图
S
2、加一电容器可提高功率因素
S
3、电子镇流器接线图
镇流器
作业：
画出日关灯原理图，电子镇流器原理图
课目：照明电路的安装 目的：通过学习使大家能够熟练掌握 和安装一般照明电路 内容：白炽灯、日光灯原理图 时间：45分钟 方法：讲解 要求：认真听讲，做好笔记
一、白炽灯原理图 1、一只单连开关控制一盏或多盏并与插座3、用两只双连开关在两个地方控制同一盏灯
《照明电路安装》课件
材料准备：电线、开关、插 座、灯具等
电路设计：根据家庭布局和 需求进行设计
案例背景：家庭照明电路安 装
施工步骤：测量、布线、安装 开关、安装插座、安装灯具等
注意事项：安全第一，遵守施 工规范，确保电路安全可靠
案例总结：家庭照明电路安装 需要专业人员操作，确保安全
可靠。
公共场所：商场、酒店、办公楼等 照明需求：满足不同区域的照明需求，如大厅、走廊、卫生间等 照明设计：考虑照明效果、节能环保等因素 电路安装：按照设计图纸进行电路安装，确保安全可靠 验收标准：符合国家相关标准和规范，确保照明效果和使用安全 维护保养：定期检查和维护，确保照明系统的正常运行
导线：传输电能 开关：控制电路通断 电源：提供电能
灯泡：发光发热，提供照明
保险丝：保护电路，防止过 载
插座：连接电源和用电设备
电流：电荷的定向移动形成电流 电压：电势差，推动电流流动的力量 电阻：阻碍电流流动的能力 欧姆定律：电流、电压、电阻之间的关系 电路元件：电源、电阻、电容、电感等 电路连接方式：串联、并联、混联等
安装灯具：将灯具固定在安装位置，确保牢 固
安装开关：将开关固定在安装位置，确保牢 固
检查线路：检查线路是否连接正确，有无短 路、漏电等情况
通电测试：通电测试灯具和开关是否正常工 作，如有问题及时解决
检查电线是否连接正确，是否有松 动或破损
检查灯具是否安装牢固，是否正常 工作
添加标题
添加标题
添加标题
色和规格要与设计图纸一致 检查线路：检查线路是否连接正确，是否有短路、漏电等现象
通电测试：通电测试，确保配电箱能够正常工作
测量导线长度
剥线
固定导线
测试导线是否通电
照明线路安装与说明学习任务三3PPT课件
学习活动二 学习相关知识
5.开线槽 (1)凿墙孔、开地槽 先将画线部分用水进行浇灌，使墙面潮湿；在 开始切割时，一边切割一边向切割位置注水，切割完成后，可使用锤 子和凿子进行细凿，即将切割机切线槽需要去除部分凿下来，使线槽 内整齐无突出，并且保证线槽的深度能容纳线管和线盒，其深度一般 为线管埋入墙体抹灰层的厚度(15mm)。 (2)布管埋盒 细凿完成后，接下来使用水泥将线管和接线盒进行安 装固定，线槽深度不够的位置，可以使用凿子对其重新进行凿切，然 后再进行线管和接线盒的固定。 1)在布线埋盒操作时，应先对PVC线管进行清洁，然后对其进行裁切。 2)布管过程中若需要进行弯管操作，通常不使用弯角配件，而是直接 将线管进行弯曲，以免影响穿线操作或是给后期换线带来不便。
学习活动二 学习相关知识
引导问题 1.照明施工图进线标注的BV-2×6+1×2.5-PVC32-A的含义是什么? 2. PVC管照明线路的暗敷设工艺是什么？ 3.该任务所需材料、工具有哪些？器件的规格、要求是什么？ 4.如何进行画线和定位、开孔和槽？有何注意事项？ 5.如何穿线？穿线应注意哪些事项？ 咨询资料 1.灯具需求表(见表3-63)
图3-59 硬PVC线管的模具插接
图3-60 套管连接法 1—套管 2、3—接管
学习活动二 学习相关知识
(5)PVC线管的敷设 1)硬PVC线管明敷时，应采用管卡支持，固定管子的管卡需距离始端、 终端、转角中点、接线盒或电气设备边缘150～500mm。 2)线管在砖墙内暗线敷设时，一般在土建砌砖时预埋，否则应先在砖 墙上留槽或开槽，然后在砖缝里打入木榫并钉上钉子，再用铁丝将线 管绑扎在钉子上，并进一步将钉子钉入。 3)线管在混凝土内暗线敷设时，可用铁丝将管子绑扎在钢筋上，将管 子用垫块垫高15mm以上，使管子与混凝土模板间保持足够距离，并防 止浇灌混凝土时管子脱开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进、出线如图：
4、照明电路、插座电路的布线
接线示意图
5、日光灯线路的布线
接线示意图
启辉器接线图
最后，安装灯泡和日光灯灯管
2、打开保护面 板
3、找到安装位置 4、用螺丝固定电度表
（二）安装第一个接线盘
1、取出接线盘
2、打开保护面板
3、找到安装位置 4、用螺丝固定接线盘
（三）安装漏电保护器座 架和安装漏电保护器
保 座架 护
器
红色表出的部分为活动卡扣
另一边用 螺丝刀一 字头拨动 活动卡扣
安装漏电保护 器时应一边斜 入
3、尖嘴钳
在较窄小的 工作环境中夹 持轻巧的工件 或线材，剪切 、弯曲细导线 。
4、钢丝钳
用来弯绞或钳 夹导线线头，齿 口用来固紧或起 松螺母，刃口用 来剪切导线或剖 切导线绝缘层， 铡口用来剪切电 线芯线或钢丝等 较硬金属线。
5、螺丝刀
用来紧固或松起螺丝， 使用时应手握绝缘部分。
6、美工刀
用来切割线槽或其他。
漏电保护器的各个接线端说明如图：
线缆从漏电保护器出来后接至保险丝， 接线方法同上，接线时应注意接线的“上 进下出”原则，即线缆应先接至保险丝的 上接线端，然后从下接线端接出至下一器 件。保险丝的上下由安装时决定的，本实 验板的方向为向着电度表的方向为上。
3、第二个接线盘做分线
因为后续电路（本实验板中为灯泡电路、日 光灯电路和插座电路）之间为并联。可以 将第二个接线盘做成一个类似插座功能的 的接线端子。
一、放置安装板
安装板有正反面。放置时应仔细区分
安装板正反面区分方法
板面标注有正反面的按照标注放置。 未标注区分方法： 1、放置好安装板 2、取出保险丝坐架（右图） 3、按照保险丝坐架的螺丝孔 位置，对应安装板上的孔位， 如效果为右图则次面为正面， 否则为反面。
二、安装器件
（一）安装电度表
1、取出电度表
使用剥线钳在线缆开头处剥去9-12mm的线皮， 然后使用螺丝刀松起接线端2螺丝，接着插入
剥好的线缆，最后用螺丝刀紧固。根据上 述步骤，完成接线端4的接线
注：零线与火线不要使用同一种颜色的线缆。火线有：红、棕、白等色；零线有：黑、 蓝等色。我国普遍用棕色表示L （LINE）线，也就是火线；蓝色代表N（NEUTRAL） 线，也就是零线；黄绿相间（俗称花线）表示地线（E线）
从电度表出线后，量取合适长度的线缆用斜口 钳剪断，接至第一个接线盘。
接线盘的连接为“短通长不通”，即图中1排中 各个接线端与2排中的各个接线端是对应相通 的。但两排中的各个接线端之间是不相通的。
从接线盘跳接到漏电保护器。方法同上。
说明：
接线到漏电保护器时应从上端进，下端 出，且N端接零线。本实验板配套的为四线 漏电保护器，但试验中我们只使用两线， 所以出来零线是固定端外，火线应接在第 一个接线端，否则漏电保护器无法起到保 护作用。
照明电路安装步骤
安装过程中需要使用的工具
工具的使用
1、剥线钳
用来剥削小直径导线绝缘层的专 用工具。使用剥线钳时，将要剥削 的绝缘层长度用标尺定好后，把导 线放入相应的刃口中，切口大小应 略大于导线芯线直径，否则会切断 芯线，握紧绝缘手柄，导线的绝缘 层即被割破，并自动弹出
2、斜口钳
斜口钳主要 用于剪断较粗 的电线、金属 丝及导线电缆 ，还可直接剪 断低压带电导 线。
（四）依次安装保险丝坐架、第二个 接线盘、线盒、灯座、日光灯组件、 线槽等。
安装步骤均为： 1、取器件 2、确定安装位置 3、固定器件
安装完成后如图：
二、布线
电度表接线端说明
2、总线（电度表到第二 个接线盘）布线
（1）由电度表出线后先接至第一个接线盘 （2）从第一个接线盘接至漏电保护器 （3）漏电保护器至保险丝 （4）保险丝至第二个接线盘
4、照明电路、插座电路的布线
接线示意图
5、日光灯线路的布线
接线示意图
启辉器接线图
最后，安装灯泡和日光灯灯管
2、打开保护面 板
3、找到安装位置 4、用螺丝固定电度表
（二）安装第一个接线盘
1、取出接线盘
2、打开保护面板
3、找到安装位置 4、用螺丝固定接线盘
（三）安装漏电保护器座 架和安装漏电保护器
保 座架 护
器
红色表出的部分为活动卡扣
另一边用 螺丝刀一 字头拨动 活动卡扣
安装漏电保护 器时应一边斜 入
3、尖嘴钳
在较窄小的 工作环境中夹 持轻巧的工件 或线材，剪切 、弯曲细导线 。
4、钢丝钳
用来弯绞或钳 夹导线线头，齿 口用来固紧或起 松螺母，刃口用 来剪切导线或剖 切导线绝缘层， 铡口用来剪切电 线芯线或钢丝等 较硬金属线。
5、螺丝刀
用来紧固或松起螺丝， 使用时应手握绝缘部分。
6、美工刀
用来切割线槽或其他。
漏电保护器的各个接线端说明如图：
线缆从漏电保护器出来后接至保险丝， 接线方法同上，接线时应注意接线的“上 进下出”原则，即线缆应先接至保险丝的 上接线端，然后从下接线端接出至下一器 件。保险丝的上下由安装时决定的，本实 验板的方向为向着电度表的方向为上。
3、第二个接线盘做分线
因为后续电路（本实验板中为灯泡电路、日 光灯电路和插座电路）之间为并联。可以 将第二个接线盘做成一个类似插座功能的 的接线端子。
一、放置安装板
安装板有正反面。放置时应仔细区分
安装板正反面区分方法
板面标注有正反面的按照标注放置。 未标注区分方法： 1、放置好安装板 2、取出保险丝坐架（右图） 3、按照保险丝坐架的螺丝孔 位置，对应安装板上的孔位， 如效果为右图则次面为正面， 否则为反面。
二、安装器件
（一）安装电度表
1、取出电度表
使用剥线钳在线缆开头处剥去9-12mm的线皮， 然后使用螺丝刀松起接线端2螺丝，接着插入
剥好的线缆，最后用螺丝刀紧固。根据上 述步骤，完成接线端4的接线
注：零线与火线不要使用同一种颜色的线缆。火线有：红、棕、白等色；零线有：黑、 蓝等色。我国普遍用棕色表示L （LINE）线，也就是火线；蓝色代表N（NEUTRAL） 线，也就是零线；黄绿相间（俗称花线）表示地线（E线）
从电度表出线后，量取合适长度的线缆用斜口 钳剪断，接至第一个接线盘。
接线盘的连接为“短通长不通”，即图中1排中 各个接线端与2排中的各个接线端是对应相通 的。但两排中的各个接线端之间是不相通的。
从接线盘跳接到漏电保护器。方法同上。
说明：
接线到漏电保护器时应从上端进，下端 出，且N端接零线。本实验板配套的为四线 漏电保护器，但试验中我们只使用两线， 所以出来零线是固定端外，火线应接在第 一个接线端，否则漏电保护器无法起到保 护作用。
照明电路安装步骤
安装过程中需要使用的工具
工具的使用
1、剥线钳
用来剥削小直径导线绝缘层的专 用工具。使用剥线钳时，将要剥削 的绝缘层长度用标尺定好后，把导 线放入相应的刃口中，切口大小应 略大于导线芯线直径，否则会切断 芯线，握紧绝缘手柄，导线的绝缘 层即被割破，并自动弹出
2、斜口钳
斜口钳主要 用于剪断较粗 的电线、金属 丝及导线电缆 ，还可直接剪 断低压带电导 线。
（四）依次安装保险丝坐架、第二个 接线盘、线盒、灯座、日光灯组件、 线槽等。
安装步骤均为： 1、取器件 2、确定安装位置 3、固定器件
安装完成后如图：
二、布线
电度表接线端说明
2、总线（电度表到第二 个接线盘）布线
（1）由电度表出线后先接至第一个接线盘 （2）从第一个接线盘接至漏电保护器 （3）漏电保护器至保险丝 （4）保险丝至第二个接线盘
