断路器安装标准工艺
低压电器安装工艺
本文适用于一般型式的控制器、主令控制器、磁力接触器、磁力起动器（包 括按钮）、自动开关、刀开关、熔断器、变阻器及电磁铁等的安装工程。
第一节 材料要求 第 1.1 条 低压电器:是指在 500V 以下的供配电系统中对电能的生产、输送、分 配与应用起转换、控制、保护与调节等作用的电器。 第 1.2 条 低压电器用于发电、输电、配电等场所与电气传动和自动控制等设备 中。 第 1.3 条 低压电器通常分为：配电电器和控制电器。 ⑴ 配电电器： 指断路器、熔断器、刀开关和转换开关。其用途见表。
PDF created with FinePrint pdfFactory Pro trial version
第 4.3 条 安装支架或配电箱（板）。 ⑴ 核对预埋（留）线路所留的低压电器安装位置，要符合设计图纸的要求位置。 ⑵ 制作（或订购的）支架或配电箱（板）进行就位安装。 第 4.4 条 低压电器的安装。低压电器及其操作机构的安装高度、固定方式，如 设计无规定，可按下列要求进行： ⑴ 用支架或垫板（木板无绝缘板）固定在墙或柱子上； ⑵ 落地安装的电器设备，其底面一般应高出地面 50～100mm； ⑶ 操作手柄中心距离地面一般为 1200～1500mm；侧面操作的手柄距离建筑物或 其它设备不宜小于 200mm。 ⑷ 成排或集中安装的低压电器应排列整齐，便于操作和维护。 ⑸ 紧固的螺栓规格应选配适当，电器固定要牢固，不得采用焊接。 ⑹ 电器内部不应受到额外应力。 ⑺ 有防震要求的电器要加设减震装置，紧固螺栓应有防松措施，如加装锁紧螺 母、锁钉等。 ⑻ 采用膨胀螺栓固定时，可按第四章第 4.4.7 条选择规格、钻孔尺寸、埋设深 度。 ㈠ 刀开关安装： ⑴ 刀开关应垂直安装在开磁板上（或控制屏、箱上），并要使夹座位于上方。如 夹座位于下方，则在刀开关打开的时候，如果支座松动，闸刀在自重作用下向下 掉落而误动作，会造成严重事故。 ⑵ 刀开关用作隔离开关时，合闸顺序为先合上刀开关，再合上其他用以控制负 载的开关；分闸顺序则相反。 ⑶ 严格按照产品说明书规定的分断能力来分断负荷，无灭弧罩的刀开关一般不 允许分断负载，否则，有可能导致稳定持续燃弧，使刀关并寿命缩短，严重的还 会造成电源短路，开关烧毁，甚至发生火灾。 ⑷ 刀片与固定触头的接触良好，大电流的触头或刀片可适量加润滑油（脂）；有 消弧触头的刀开关，各相的分闸动作应迅速一致。 ⑸ 双投刀开关在分闸位置时，刀片应能可靠地接地固定，不得使刀片有自行合 闸的可能。 ㈡ 直流母线隔离开关安装： ⑴ 开关无论垂直或水平安装，刀片应垂直板面上；在混凝土基础上时，刀片底 部与基础间应有不小于 50mm 的距离。 ⑵ 开关动触片与两侧压板的距离应调整均匀。合闸后，接触面应充分压紧，刀 片不得摆动。 ⑶ 刀片与母线直接连接时，母线固定端必须牢固。 ㈢ 熔断器安装： ⑴ 熔断器及熔体的容量应符合设计要求： a.对于变压器、电炉和照明等负载，熔体的额定电流应略大于或等于负载电流。 b.对于输配电线路，熔体的额定电流应略小于或等于线路的安全电流。 c.对电动机负载，因为起动电流较大，一般可按下列公式计算： 对于一台电动机负载的短路保护： I 熔体额定电流≥（1.5～2.5）I 电机额定电流 式中（1.5～2.5）－系数，视负载性质和起动方式不同而选取；对轻载起动、起 动次数少、时间短或降压起动时，取小值；对重载起动、起动频繁、起动时间长 或全压起动时，取大值。 对于多台电动机负载的短路保护： I 熔体额定电流≥（1.5～2.5）I 最大电机额定电流＋其余电动机的计算负荷电 流 d.熔断器的选择：额定电压应大于或等于线路工作电压；额定电流应大于或等于 所装熔体的额定电流。 ⑵ 安装位置及相互间距应便于更换熔体；更换熔丝时，应切断电流，更不允许 带负荷换熔丝，并应换上相同额定电流的熔丝。 ⑶ 有熔断指示的熔芯，其指示器的方向应装在便于观察侧。 ⑷ 瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。安装螺旋式熔断
SF6断路器安装作业指导书
二○一三年五月SF6 断路器安装作业指导书技术准备施工准备 工器具准备人员准备施工现场清理布置基础复核填写开箱记录开箱检查 检查质量数量组装支腿支柱(座)安装起吊、安装均压电容器安装吊装灭弧组件吊装灭弧组件连接气路接头、 轴销安装密度继电器1.1 施工准备(1)技术准备： 参预施工的人员必须先熟悉断路器有关资料经及产品安装使操作机构安装安装控制柜三联箱抽真空充 SF6操作试验漏气量、微水检查 电气控制回路试验现场清理、整理记录质量评定交接验收抽真空充 SF6 气体机械尺寸检查操作系统特性试验检查充 SF6 气体压力回路电阻测试充 SF6 气体现场调试用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方 可上岗。
(2)人员准备：成立断路器安装小组，每一小组由8 人组成，技术员、质检 员、施工负责人各 1 名，熟练技工 3 人，辅助工 2 人。
(3)工器具准备：(4)施工现场清理及布置： 清理施工现场杂物， 平整好施工车辆施工及设备 组装场地。
2.基础复核用经纬仪、钢尺复测断路器基础中心距离及高程是否与设计一致，并填写 技术复核记录表。
由质检员对基础质量进行检查，质量合格方可进行下道工序 施工。
基础质量标准：规格 8t￠301500 ￠2560 25/13 ￠ 12.5￠ 12.56 1502502500 厂家随设备供货J2 3m~10m 100~600℃ －20~50℃ DWS －11 LF －1工器具名称 汽车吊 高架车 电烘箱 力矩扳手 内六角扳手 套筒扳手 开箱钳白棕绳 钢丝绳方木 专用吊具 真空泵 经纬仪 钢卷尺 温度计 湿度计 微水分析仪 SF6 检漏仪序号 1 2 3 4 5 6 78 910 11 12 13 14 15 16 17 18单位 1 1 1 1 1 1250 26 1 1 1 1 2 1 1 1数量 台 台 个 把 套 套 根米对 根套 台 台 把 根 根 台 台(1)基础中性线及高度的误差不大于10mm。

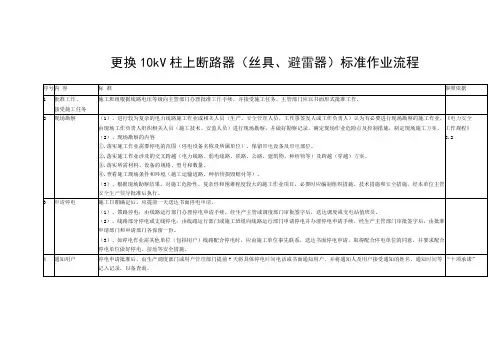

更换10kV柱上断路器(丝具、避雷器)标准作业流程
（4）、如用吊车更换断路器时，工具可省去倒链、滑轮和横梁。
8
出发前检查
出发前由工作负责人检查：
（1）、检查人员：检查人数及人员精神状态和身体状况。
（2）、检查所带材料是否型号正确、质量合格、数量满足需要。
（3）、检查所带工器具是否质量合格、安全可靠、数量满足需要。
（3）、根据现场勘察结果，对施工危险性、复杂性和困难程度较大的施工作业项目，必要时应编制组织措施、技术措施和安全措施，经本单位主管安全生产领导批准后执行。
《电力安全
工作规程》
2.2
3
申请停电
施工日期确定后，应提前一天送达书面停电申请。
（1）、馈路停电：由线路运行部门办理停电申请手续，经生产主管或调度部门审批签字后，送达调度或变电站值班员。
（2）、线路部分停电或支线停电：由线路运行部门或施工班组向线路运行部门申请停电并办理停电申请手续，经生产主管部门审批签字后，由批准申请部门和申请部门各保留一份。
（3）、如停电作业需其他单位（包括用户）线路配合停电时，应由施工单位事先联系，送达书面停电申请，取得配合停电单位的同意，并要求配合停电单位做好停电、接地等安全措施。
②.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
③.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
2）.线路部分停电或支线停电时，工作许可人包括：
①.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
②.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
③、地勤人员将新断路器移至台架下，将连接钢丝绳与断路器钢丝绳套连接，调整好钢丝绳套，防止钢丝绳套滑动偏移。指挥人员指挥起吊，地勤人员拉住控制绳，保持断路器缓慢上升就位。
低压断路器装配流程
低压断路器装配流程
1. 准备工作
- 检查零件是否完整齐全,并确认零件编号正确无误。
- 准备好所需的工具,如螺丝刀、钳子、扳手等。
- 清洁工作台面,保持工作环境整洁有序。
2. 装配底座
- 将底座放置在工作台上。
- 按照设计图纸,安装各种连接件和固定装置。
- 用扳手拧紧螺栓,确保底座稳固牢靠。
3. 安装静触头
- 按照要求,将导电屏蔽层与静触头正确连接。
- 调整好静触头的位置和角度,使其与动触头能够精准接触。
4. 安装动触头和传动机构
- 将动触头装配到位并固定。
- 安装传动弹簧和机构总成,使动触头能够平稳开合。
5. 装配外壳
- 将各部件依次置入外壳内。
- 调整内部元件位置,防止干涉和碰撞。
- 盖上外壳上盖并拧紧固定螺丝。
6. 连接线路
- 根据接线图,将断路器相应端子与外部线路连接。
- 检查接线是否正确无误。
7. 调试测试
- 对断路器进行通断电测试,检查是否能正常切换。
- 进行高压耐压、绝缘测试,避免漏电或击穿。
- 调整合闸及分闸机构,确保触头运动灵活可靠。
8. 检验包装入库
- 全面检查断路器整体性能,审查是否符合要求。
- 贴上产品标签,标注型号和出厂编码。
- 将合格产品妥善包装,并办理入库手续。
通过上述流程,低压断路器就能够顺利完成装配生产。
整个过程中需要严格按照设计要求操作,注重细节并进行全面检测,确保产品质量和性能。
空气断路器安装施工方案
空气断路器安装施工方案1. 引言空气断路器是一种常用的电气设备，用于保护电路免受过载和短路等故障的影响。
本文档旨在提供空气断路器的安装施工方案，确保安装过程安全可靠。
2. 准备工作在进行空气断路器的安装施工前，需要进行以下准备工作：•确定安装位置：根据电路的布局和要求，选择合适的位置安装断路器。
•购买必要的材料：根据断路器的型号和规格，购买适配的安装配件和接线材料。
3. 安装步骤3.1 断电在进行空气断路器的安装前，务必先切断电源，确保安全施工。
关闭主开关，确认电路已经断电。
3.2 安装导轨在选择的安装位置，通过螺丝将导轨固定在电路板上。
确保导轨安装平整牢固。
3.3 安装断路器将空气断路器插入导轨并推至底部，确保断路器与导轨紧密连接。
根据断路器的安装要求，使用螺丝固定断路器。
3.4 连接电源线根据电路的布线连接要求，将电源线连接至断路器。
根据断路器的接线端子，正确连接相应的导线。
确保连接紧固，不松动。
3.5 接地接地是电气设备安装的重要部分。
确保断路器的外壳与地线连接良好，避免因故障引起的电击危险。
3.6 安装配件根据断路器的型号和要求，安装相应的配件。
例如，安装辅助触头、电流互感器等。
3.7 调试和测试安装完毕后，恢复电源，进行调试和测试。
确认断路器正常工作，能够准确地切断电路并保护电路安全。
4. 安装注意事项•在安装过程中，务必遵循相关的电气安全规定，确保自身和他人的安全。
•根据断路器的额定电流和额定电压选择合适的型号和规格。
•在安装过程中，避免与其他电气设备或导线发生短路或触电的危险。
•安装完毕后，对整个安装过程进行检查，确保所有安装步骤都正确完成。
•在进行电气设备安装前，建议经过相关培训和专业资质的人员进行操作。
5. 总结通过本文档，我们了解了空气断路器的安装施工方案。
在进行空气断路器的安装时，需要进行准备工作，并按照步骤进行安装和连接。
同时，需要注意安全事项和注意事项，确保安装过程安全可靠。
电气装配工艺规程完整
电气装配工艺规程完整为了确保低压成套开关设备产品装配有序、规范，保证装配质量，本企业制定了本工艺规程。
本规程适用于本企业低压成套开关设备产品的电气装配工艺流程。
工艺流程包括装配前准备、电器件装配、次配线、二次配线、接地保护电路的连接、仪表校对及电器元件整定、出厂检验、装订铭牌加施标志、包装入库（出厂）。
在整个工艺流程中，要求工人具有良好的工作惯，如自检、互检、报检等。
在装配前，还需要熟悉装配图、电气原理图和二次线路图，了解清楚产品的结构形式与用图，熟悉元器件的性能技术参数，确定安装工序和次序。
同时，还需要检查各部件尺寸及开孔等是否与图纸相符合，领用电器元件、母排、绝缘导线、绝缘支撑件等所需元件和材料，检查器件、绝缘导线、绝缘支撑件的外观有否损伤，其规格型号、电压等级、电流容量等是否与图纸符合。
在安装各种不同规格和用途的元器件时，除应满足有关国家标准的规定外，尚须符合元件本身的技术要求，否则就不能保证其安全运行。
同时，还需要阅读各电器元件的安装使用说明书，明确其安装步骤及注意事项。
在工序过程中，要进行自检、互检和报检，发现电器元件、母线、绝缘导线和绝缘支撑件的不合格情况，应及时报告检验员。
工具设备和检验依据要符合要求，工序检验记录要做好。
对于多台开关排列的开关柜组，如GCS/KYN28A-12这种柜型在排列之前需要注意排列的方向与顺序。
最后，在出厂前，还需要进行出厂检验、装订铭牌加施标志、包装入库等工作。
整个工艺流程需要严格遵守本工艺规程和相关标准，确保低压成套开关设备产品的质量。
只有通过接地才能确保安全。
在安装电器元件时，需要注意以下几点：首先，要阅读装配图，明确每个电器元件的安装位置和隔离距离。
对于一些开关，如DW15断路器，应保证足够的间隔距离，以防止电弧引起的短路现象。
同时，发热元件的安装也需要考虑到对相邻元件的影响。
其次，电器元件应可靠固定，经常受到振动的元件，应采取防松措施。
设备投入运行后，需要定期维护，不能因元件安装位置的不妥造成维修的困难。
空气断路器安装标准
空⽓断路器安装标准⼀、引⾔空⽓断路器作为电⼒系统中的重要组成部分，其安装质量直接关系到电⼒系统的安全稳定运⾏。
本⽂将对空⽓断路器的安装标准进⾏详细的阐述，旨在指导安装⼈员正确安装、调试空⽓断路器，确保电⼒系统的安全可靠。
⼆、空⽓断路器简介空⽓断路器是⼀种通过空⽓绝缘来实现电路通断的开关设备，它具有结构简单、维护⽅便、性能稳定等优点，⼴泛应⽤于各种电⼒系统中。
了解空⽓断路器的基本结构和⼯作原理，对于正确安装和调试具有重要意义。
三、安装前准备1.环境检查：确保安装环境符合产品说明书要求，⽆导电尘埃、腐蚀性⽓体等。
2.设备检查：检查空⽓断路器及其附件是否完好⽆损，型号、规格是否符合设计要求。
3.⼯具准备：准备必要的安装⼯具，如螺丝⼑、扳⼿、⼒矩扳⼿等。
四、安装步骤1.基础安装：根据产品说明书要求，选择合适的基础材料，确保基础平整、稳固。
2.设备定位：将空⽓断路器放置在预定位置，确保其与周围设备、结构有⾜够的间距，满⾜维护和操作要求。
3.接线安装：按照电⽓图纸要求，正确连接空⽓断路器的进线和出线，确保接线牢固、接触良好。
4.调试与试验：在完成接线后，进⾏空⽓断路器的调试与试验，检查其动作是否灵活、准确，确保各项性能指标符合要求。
五、安装注意事项1.安全防护：安装过程中，必须遵守安全操作规程，确保⼈身和设备安全。
2.接线规范：接线过程中，应遵循相关电⽓接线规范，确保接线正确、牢固。
3.设备调整：在调试过程中，应根据实际情况对空⽓断路器进⾏调整，确保其性能最佳。
4.验收与记录：安装完成后，应进⾏严格的验收，并记录相关安装数据和调试结果，以备查。
六、维护保养空⽓断路器安装完成后，应定期进⾏维护保养，包括清洁设备表⾯、检查接线是否松动、紧固松动的螺栓等。
同时，还应对空⽓断路器进⾏定期的性能测试和试验，确保其⻓期稳定运⾏。
七、结语空⽓断路器的正确安装是确保电⼒系统安全稳定运⾏的关键。
本⽂详细介绍了空⽓断路器的安装标准、步骤及注意事项，希望为安装⼈员提供有益的参考。
220KV SF6断路器安装施工方案
山东怡力电业有限公司改造工程220KV SF6断路器拆装施工方案2013年9月220KV断路器更换开工报告尊敬的领导：您好！根据山东省调度中心文件要求南山集团安顺站海安一、二线、6台整流变、2台动力变、母联断路器的遮断容量已不能满足要求，必须进行更换；经过充分的准备220KV断路器更换已具备开工更换的条件。
设备已运至现场，材料现已陆续到齐，各项安全技术措施，质量验收、计划已出台。
人员、工器具已准备到位。
所有参加更换人员已进行安全技术交底，并时刻牢记安全第一方针把安全放到首位。
根据计划安排此次更换工作定于2013年9月11日正式开工。
请领导批示！2013年9月9日220KV断路器更换铝业公司、安顺站组织机构为加强220KV断路器更换组织领导工作，确保更换工作的顺利完成，特成立断路器更换指挥组及各专业组。
一、指挥组组长：宋坤副组长：王风慧成员：王庆新、迟运福、隋丽丽、吴忠文职责：1、指挥组是断路器更换工作最高指挥机构，相关班组及外援队伍必须服从指挥组的统一领导和指挥。
2、更换项目及网络进度变更的审批。
3、各班组间的协调。
4、处理更换过程中影响安全、质量的随机事件。
5、负责更换全过程的考核。
二、安全文明检查组组长：吴忠文成员：孙涛、魏智楠、当班运行1#电工、施工方负责人职责：1、监督检查现场安全、文明施工。
2、监督现场防火措施。
3、安全措施的审批。
4、起重及工器具的检验。
5、工作人员的安全培训。
6、全过程的文明施工、定置管理。
三、质检组组长：隋丽丽成员：吴忠文、孙涛、魏智楠职责：1、负责三级验收项目的车间验收。
2、参加重要项目的停工待检点验收。
3、监督、检查设备检修质量。
4、监督、检查项目执行情况。
5、监督、检查网络计划实施情况。
6、负责技术方案的编制和审批。
7、检查技术监督进行情况和验收。
四、试运组组长：迟运福成员：隋丽丽、吴忠文、孙涛、运行当班班长、施工方负责人职责：1、组织系统试运。
2、制定试运计划和技术组织措施的编制。
真空断路器施工工艺要求
真空断路器施工工艺要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!真空断路器施工工艺要求：①施工准备：组建专业施工队伍，准备工器具与材料，确保真空断路器及附件完整无损。
②基础检验：检查安装基础，确保其平整、坚固，符合设计要求。
③外观检查：拆箱后，检查断路器外观，确认无损伤、锈蚀，绝缘部件完好。
④安装就位：使用适宜吊装设备，将真空断路器平稳吊装至预定位置，按规范固定。
⑤极间距离调整：测量并调节上下出线位置距离，确保符合技术规程标准。
⑥连接固定：正确连接电气线路及接地装置，紧固各部位螺丝，防止松动。
⑦功能测试：初步接线后，进行电气功能测试，包括分合闸操作、绝缘电阻测试等。
⑧机构调试：调整操作机构参数，确保动作顺畅，配合保护装置完成传动试验。
⑨密封性验证：对真空灭弧室进行密封性检查，防止漏气影响性能。
⑩最终验收：全面检查安装质量，记录测试数据，完成现场清理，准备验收资料。
此流程概括了真空断路器从施工前准备到最终验收的主要工艺要求，确保安装质量及运行安全性。
简述断路器的安装要求
简述断路器的安装要求1.引言1.1 概述在电力系统中，断路器是一种重要的保护设备，用于在电路中断开和闭合电流。
它的主要作用是保护电线和电气设备免受过载、短路和地震等电力故障的损坏。
断路器的安装是电力系统中至关重要的一部分，它需要遵循一定的安装要求，以确保其正常运行和保护电力系统安全稳定运行。
断路器的安装位置要求是断路器安装的基本条件之一。
一般来说，断路器应安装在电力系统的进线处或负荷中心位置。
这样可以有效地控制电流流向，防止电力故障对整个系统的影响。
此外，断路器应远离易燃物品和易腐蚀物质，以防止火灾和腐蚀对断路器的损坏。
同时，断路器的安装要求还包括以下几个方面。
首先，断路器应设置在易于操作和观察的位置，便于人们对其进行操作和监控。
其次，断路器应安装在干燥、通风良好的环境中，以确保其正常运行和延长使用寿命。
另外，断路器应安装在坚固的支架或支撑装置上，以保证断路器的稳定性和安全性。
综上所述，断路器的安装位置要求是确保断路器正常运行和保护电力系统安全的基本条件。
通过合理选择断路器的安装位置，可以有效地防止电力故障对整个系统的影响，并提高断路器的使用寿命和可靠性。
因此，在进行断路器的安装时，必须严格遵循相关的安装要求，以确保电力系统的安全稳定运行。
1.2文章结构文章结构部分的内容应包括本文的主题和主要内容的概述。
可以使用以下内容作为参考：文章结构部分的内容应该涵盖本文的主题和主要内容的概述。
本文将介绍断路器的安装要求，旨在帮助读者了解如何正确选择和安装断路器以保证电路的安全运行。
在正文部分，首先将介绍断路器的作用，阐述其在电路中的重要性和功能。
接着，讨论断路器的安装位置要求，包括合适的安装位置、安装高度、室内外安装等相关要求。
这些要求对于保护电路和预防电器事故至关重要，并且符合国际安全标准和规范。
在结论部分，将对断路器的安装要求进行总结，并强调其在电路安全中的重要性。
同时，还将探讨未来断路器发展的趋势，包括更新的安全技术和智能断路器的应用等。
断路器的安装施工方案
一、工程概况断路器是电力系统中重要的保护设备，用于控制和保护电路，防止电路过载、短路等故障。
为确保断路器的正常运行，提高电力系统的安全性和可靠性，特制定本施工方案。
二、施工准备1. 技术准备（1）熟悉断路器安装规范、技术要求及相关标准。
（2）组织施工人员学习断路器安装技术，提高施工人员的技术水平。
（3）准备施工图纸、设备清单、施工方案等资料。
2. 组织准备（1）成立施工项目组，明确项目组成员职责。
（2）确定施工进度、质量、安全目标。
（3）制定施工组织设计，确保施工顺利进行。
3. 供应工作准备（1）准备断路器及附件，确保设备质量合格。
（2）准备施工工具、材料，如扳手、螺丝刀、绝缘胶带、密封胶等。
（3）确保施工现场具备施工条件，如照明、通风、排水等。
三、施工工艺1. 施工人员机具进场准备（1）技术人员进场熟悉图纸资料，进行图纸会审。
（2）提出完整的材料计划及施工措施用料。
（3）熟悉解决技术问题所联系的各个部门和各种途径。
（4）材料人员进场熟悉所领用材料，准备需要的消耗材料，安排进场设备材料贮存堆放地点。
（5）具有相应资格的钳工、焊工、起重工等人员进场，熟悉图纸资料，现场情况。
2. 施工步骤（1）断路器基础处理：确保基础水平、牢固，符合设计要求。
（2）设备就位：按照施工图纸，将断路器放置在基础上，调整水平。
（3）找正找平：调整断路器，使其水平、垂直，符合设计要求。
（4）一次灌浆：对断路器基础进行一次灌浆，确保基础稳定。
（5）最终找平：对断路器进行最终找平，确保设备安装精度。
（6）二次灌浆：对断路器进行二次灌浆，确保设备固定牢固。
（7）接线：按照施工图纸，将断路器与电缆、母线等连接。
（8）绝缘测试：对断路器及连接线路进行绝缘测试，确保绝缘性能良好。
四、质量控制1. 严格按照施工图纸、技术规范进行施工。
2. 对施工材料进行严格检查，确保质量合格。
3. 施工过程中，加强对施工人员的培训和监督，确保施工质量。
柱上真空断路器安装标准工艺要点
柱上真空断路器安装标准工艺要点嘿，朋友们！今天咱就来聊聊柱上真空断路器安装的那些事儿。
这可真是个重要的活儿，就好比给电路安了个可靠的守护神！你想啊，这柱上真空断路器就像是电路世界里的超级英雄，它得稳稳地待在那儿，随时准备应对各种情况。
安装的时候可得仔细着点儿，要是马虎了，那可不得了哇！安装之前，咱得先选个好位置。
这位置就跟咱选房子一样重要，得通风好、没遮挡，还得方便操作和维护。
不然，以后出了问题，你还得爬上爬下，多麻烦呀！然后呢，就是安装的过程啦。
这就像是搭积木，每一步都得稳稳当当的。
固定螺丝要拧紧，可别松松垮垮的，不然一阵风过来，它晃悠起来可不行。
那场面，就跟人站不稳似的，多让人不放心呐！还有啊，接线的时候可得注意了。
这线就好比是电路的血管，接错了或者没接好，那整个系统都可能出问题。
你说这要是心脏的血管出了问题，那这人还能好吗？所以啊，接线一定要认真，不能有一丝马虎。
再说说安装的角度吧。
这也有讲究呢，不能歪七扭八的，得正正当当的。
就像人走路，得挺直了腰板，不然多难看呀。
而且角度不对，可能会影响它的正常工作哦。
安装完了也不能掉以轻心，还得检查检查。
这就跟考试完了检查试卷似的，看看有没有遗漏的地方，有没有没做好的地方。
要是有问题，赶紧改，可别等出了事儿才后悔莫及。
你说这柱上真空断路器安装是不是挺重要的？咱可得把它当回事儿，好好弄。
不然，电路出了问题，那可不是闹着玩的。
咱得让它稳稳地守护着电路，就像忠诚的卫士一样！总之啊，柱上真空断路器安装这事儿，大家一定要重视起来，按照标准工艺要点来做，别嫌麻烦，别偷懒。
只有这样，我们才能保证电路的安全可靠运行，才能让我们的生活和工作不受影响。
大家说是不是这个理儿呀！。
断路器安装标准工艺
断路器安装标准工艺一、概况1、本工艺标准适用于六氟化硫断路器安装。
2、引用的标准GBJ147-90电气装置安装工程高压电气施工及验收规范。
二、施工工序流程图开箱检查预埋螺丝安装支架机构及灭弧室安装连接气管、油管充SF6气体及检漏调整试验验收二、安装调整技术措施1、开箱检查设备到货后，组织相关单位部门共同进行开箱检查，检查资料是否齐全，检查断路器备品备件齐全、完好、清洁，绝缘部件表面应无裂缝、缺损，外观检查有疑问时应进行探伤检验，瓷套外观完好、无损伤，瓷套与法兰的接合面粘合应牢固，法兰结合面应平整、无外伤和铸造砂眼，灭弧室应预充有SF6气体，压力值应与厂家技术要求相符，容易受潮或被盗的附件要运到仓库存放。
2、预埋螺栓首先复查基础中心距离及高度的误差不应大于10mm，预留螺栓孔或预埋铁板中心线的误差不应大于10mm。
预埋螺栓时要确保垂直度，要求前后左右方向螺丝中心距离偏差不得超过2mm，各螺栓预埋后露出地面距离要符合厂家要求，误差不大于5mm。
3、支架安装待预埋螺栓的混凝土完全凝固后将断路器的支架吊装，故要求预埋螺栓施工完成一星期后才能安装支架，调整预埋螺丝的螺母，使支架处于水平位置，然后紧固预埋螺栓。
4、断路器的组装按制造厂的编号和规定顺序进行组装，固定支架时，垫片厚度不应超过10mm，调整同相支柱瓷套的法兰面在同一水平面上，各支柱中心线间距离的误差不应大于5mm，相间中心距离误差不能大于5mm。
密封部位的螺栓使用力矩扳手紧固，力矩值符合产品的技术规范。
设备接线端子的接触面应平整、清洁、无氧化膜，并涂以薄层电力复合脂；载流部分的可挠连接不得有损折、表面凹陷及锈蚀现象。
根据产品标识按相序吊装断路器的灭弧室和机构，不能混装，注意吊绳要挂在厂家的专用吊环上。
5、操作机构的吊装（1）吊装之前要准备好螺栓、要安装的附件、消耗性的材料，并保持现场干净清洁，清洁瓷瓶、法兰和操作杆，密封法兰按产品要求涂上润滑剂。
电气工艺标准安装与接线工艺标准设计规范标准
电器柜设计规范1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
? 适用条件? 需要的灭弧距离? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：? 操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
? 维修容易。
能够较方便地更换元器件及维修连线。
? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
? 保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性? 保护接地连续性利用有效接线来保证。
断路器安装标准工艺
断路器安装标准工艺一、概况1、本工艺标准适用于六氟化硫断路器安装。
2、引用的标准GBJ147-90电气装置安装工程高压电气施工及验收规范。
二、施工工序流程图开箱检查预埋螺丝安装支架机构及灭弧室安装连接气管、油管充SF6气体及检漏调整试验验收二、安装调整技术措施1、开箱检查设备到货后，组织相关单位部门共同进行开箱检查，检查资料是否齐全，检查断路器备品备件齐全、完好、清洁，绝缘部件表面应无裂缝、缺损，外观检查有疑问时应进行探伤检验，瓷套外观完好、无损伤，瓷套与法兰的接合面粘合应牢固，法兰结合面应平整、无外伤和铸造砂眼，灭弧室应预充有SF6气体，压力值应与厂家技术要求相符，容易受潮或被盗的附件要运到仓库存放。
2、预埋螺栓首先复查基础中心距离及高度的误差不应大于10mm，预留螺栓孔或预埋铁板中心线的误差不应大于10mm。
预埋螺栓时要确保垂直度，要求前后左右方向螺丝中心距离偏差不得超过2mm，各螺栓预埋后露出地面距离要符合厂家要求，误差不大于5mm。
3、支架安装待预埋螺栓的混凝土完全凝固后将断路器的支架吊装，故要求预埋螺栓施工完成一星期后才能安装支架，调整预埋螺丝的螺母，使支架处于水平位置，然后紧固预埋螺栓。
4、断路器的组装按制造厂的编号和规定顺序进行组装，固定支架时，垫片厚度不应超过10mm，调整同相支柱瓷套的法兰面在同一水平面上，各支柱中心线间距离的误差不应大于5mm，相间中心距离误差不能大于5mm。
密封部位的螺栓使用力矩扳手紧固，力矩值符合产品的技术规范。
设备接线端子的接触面应平整、清洁、无氧化膜，并涂以薄层电力复合脂；载流部分的可挠连接不得有损折、表面凹陷及锈蚀现象。
根据产品标识按相序吊装断路器的灭弧室和机构，不能混装，注意吊绳要挂在厂家的专用吊环上。
5、操作机构的吊装（1）吊装之前要准备好螺栓、要安装的附件、消耗性的材料，并保持现场干净清洁，清洁瓷瓶、法兰和操作杆，密封法兰按产品要求涂上润滑剂。
微型断路器工艺流程
微型断路器⼯艺流程The manufacturing process of miniature circuit breakers begins with precision machining of metal components,followed by assembly of these parts.The assembly includes installation of contacts,trip mechanisms,and arc chambers.Quality control checks ensure reliable trip characteristics and electrical safety.Final testing verifies the circuit breaker's performance under various fault conditions.微型断路器是电⼒系统中重要的保护设备，⽤于隔离和保护电路免受过载、短路等故障的影响。
其⼯艺流程的严谨性和精细度直接决定了断路器的质量和性能。
下⾯将详细介绍微型断路器的⼯艺流程。
⼀、准备阶段1.材料选择：微型断路器的主要材料包括绝缘材料、导电材料、⾦属外壳等。
这些材料的选择必须符合国家或⾏业标准，以保证断路器的性能和安全。
2.设备准备：准备好⽣产所需的各种设备，如注塑机、冲床、焊接设备、测试设备等，确保这些设备状态良好，能够满⾜⽣产要求。
⼆、加⼯阶段1.注塑成型：将绝缘材料通过注塑机加⼯成断路器的基本结构，如基座、⽀架等。
注塑过程中要严格控制温度、压⼒和时间，确保产品尺⼨精度和表⾯质量。
2.冲压成型：利⽤冲床将导电材料冲压成所需的形状，如触头、导电⽚等。
冲压过程中要注意材料的厚度、硬度以及冲压深度，确保成品符合设计要求。
3.焊接组装：将冲压好的导电⽚与基座等部件进⾏焊接组装。
焊接过程中要控制焊接温度和时间，避免焊接缺陷，保证焊接质量。
断路器工艺流程
断路器工艺流程断路器是一种用于控制和保护电器设备的装置，它能够在电路中断路并切断电流。
断路器工艺流程是指断路器的生产过程，下面我将简要介绍一下断路器的工艺流程。
首先是原材料的准备。
断路器通常由金属、电气元件和绝缘材料等构成。
在生产过程中，首先需要准备好这些原材料。
然后是原材料的加工。
在断路器的生产过程中，需要对原材料进行加工和加工。
对于金属部件，需要通过切割、冲压、钻孔等工艺对其进行加工。
对于电气元件，需要通过焊接、焊接和装配等工艺对其进行加工。
对于绝缘材料，需要进行切割、模具塑型等工艺。
通过这些加工工艺，将原材料加工成符合断路器设计要求的形状和尺寸。
接下来是组装工艺。
在组装过程中，需要将加工好的金属、电气元件和绝缘材料等组装在一起，形成完整的断路器。
组装工艺非常重要，需要严格按照设计要求进行，确保断路器的正常运行和安全保护。
然后是调试和测试。
在断路器的生产过程中，需要进行调试和测试，以确保其质量和性能符合标准。
通常会进行电气性能测试、温度测试等。
对于电气性能测试，需要检测断路器的额定电流、过载保护和短路保护等性能。
对于温度测试，需要检测断路器在额定负载下的温升情况。
通过这些测试，可以判断断路器的质量和性能是否合格，以确保其安全可靠地运行。
最后是包装和出厂。
在断路器生产完毕后，需要进行包装和出厂。
通常会采用适当的包装材料，将断路器包装好，然后运输到销售地点或客户处。
在出厂前，还需要对断路器的外观进行检查，确保其外观无损且完好无缺。
断路器工艺流程是一个复杂的过程，需要严格控制每个环节，以确保产品的质量和性能。
通过合理的工艺流程，能够生产出安全可靠的断路器，保障电气设备的正常运行和人身安全。
