任意分幅图框生成

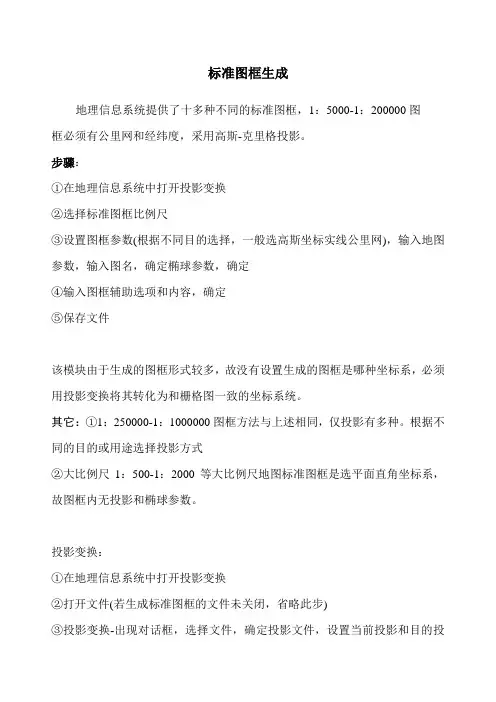

标准图框生成
标准图框生成地理信息系统提供了十多种不同的标准图框，1：5000-1：200000图框必须有公里网和经纬度，采用高斯-克里格投影。
步骤：①在地理信息系统中打开投影变换②选择标准图框比例尺③设置图框参数(根据不同目的选择，一般选高斯坐标实线公里网)，输入地图参数，输入图名，确定椭球参数，确定④输入图框辅助选项和内容，确定⑤保存文件该模块由于生成的图框形式较多，故没有设置生成的图框是哪种坐标系，必须用投影变换将其转化为和栅格图一致的坐标系统。
其它：①1：250000-1：1000000图框方法与上述相同，仅投影有多种。
根据不同的目的或用途选择投影方式②大比例尺1：500-1：2000等大比例尺地图标准图框是选平面直角坐标系，故图框内无投影和椭球参数。
投影变换：①在地理信息系统中打开投影变换②打开文件(若生成标准图框的文件未关闭，省略此步)③投影变换-出现对话框，选择文件，确定投影文件，设置当前投影和目的投影，开始转换，确定④保存文件该转换是将标准图框的图上坐标转化为以米为单位的大地坐标。
MapGIS：校正好的“MSI”文件与“标准图框”套合对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。
第一步：载入校正好的“MSI”文件，查看左下角的经纬度。
第二步：收集到了所需资料，开始生成标准图框。
1.打开MAPGIS→实用服务→投影变换。
点击菜单栏上的“系列标准图框”→生成1：1万图框。
2.在弹出的“1：1万图框”对话框中依次键入“起点纬度”数值、“起点经度”数值（二者均在第一步中所得），再点击图框文件名，准备输入图框名称。
3.在随即弹出的“换名存文件”对话框中可以选择你保存标准图框文件名的地方，比如可以选择在“桌面”，文件名可以任意取，在这里我们文件名暂定为111，最后点击“保存”按钮。
4.继上一步后再一次回到“1：1万图框”对话框，点击“椭球参数”按钮。
5.在弹出的“椭球参数设置对话框”中，选中“1北京54/克拉索夫斯基[1940年]椭球”，点击“确定”。
mapgis图框自动生成
1、使原有图外裁剪框图层处于编辑状态。
2、设置——系统参数——显示线坐标系统，勾选——拿笔记录左下角跟右上角坐标。
3、打开mapgis主菜单，——实用服务——投影变换——系列标准图框——键盘生产矩形图框
4、矩形分幅方法——任意公里矩形分幅，以保证横、纵向结束公里值x2、y2能够输入数值。
5、图廓参数：单位为km，输入表格内数值，本框内输入的坐标x、y，与测量坐标相反。
起始网格值X、Y与x1、y1相对应，网间隔为0.5。
6、边框参数：单位为mm，内间距：50，外间距5，边框宽5。
网线类型：绘制十字坐标线。
勾选比例尺，比例尺为原地图比例尺，一般国家二调为1:1000，十字线长50，
7、坐标系：国家坐标系统
8、点参数：改为打印后能看清的大小值。
例。

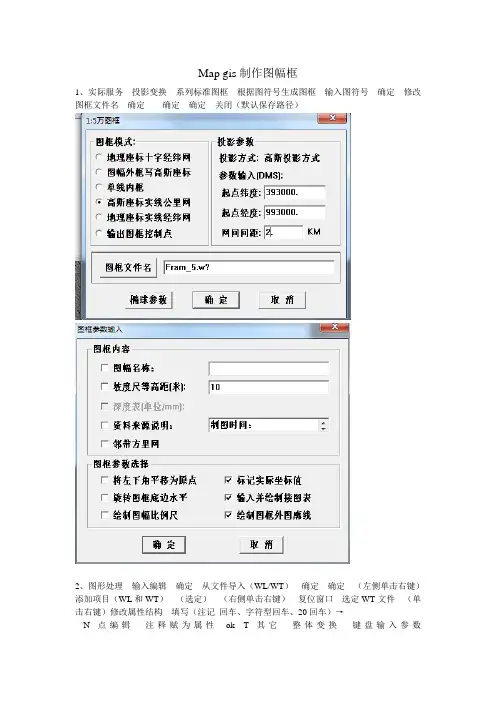

制作分幅图教程
Map gis制作图幅框1、实际服务---投影变换---系列标准图框---根据图符号生成图框---输入图符号---确定---修改图框文件名---确定------确定---确定---关闭（默认保存路径）2、图形处理---输入编辑---确定---从文件导入（WL/WT）---确定---确定---（左侧单击右键）添加项目（WL和WT）---（选定）---（右侧单击右键）---复位窗口---选定WT文件---（单击右键）修改属性结构---填写（注记回车、字符型回车、20回车）→---N点编辑---注释赋为属性---ok---T其它---整体变换---键盘输入参数------确定---关闭（默认保存路径）3、图形处理---文件转换---文件---P装入点---Q输出---输出SHAPE文件---确定---选定路径修改文件名（图符号+点）---（文件）关闭点文件---（文件）L装入线--- Q输出---输出SHAPE 文件---确定---选定路径修改文件名（图符号+线）----关闭Arc gis10.0制作图幅框1.打开Arc gis10.0，加载所有数据库，隐藏所加载的图形库。
2.加载分幅图图框，点线文件。
开始编辑，删除飞点，链接断开县框（四处），停止编辑。
3.点击目录窗口打开目录窗口→文件夹链接找到图幅框的点线文件后空白处点击右键新建如图，点击确定。
隐藏点文件，开始编辑，选定面图层激活直线工具以分幅图线框绘制蒙版面图层→停止编辑→取消填充面颜色。
4.图层→属性→选择数据框→调整“全部命令使用的范围”打开指定范围设置属性点击确定→选择裁剪选项里的裁剪至形状→打开指定形状设置属性点击确定→打开排除图层设置关闭→点到布局视图→打开页面设置，设置页面如图→按照制图要求调整图面布局，并把布局框设置为无色（带控制点的蓝色线框），选定后单击右键选择属性对话框设置→显示图幅框点线文件，把点设置成实心点调整为无色→标注要素→双击点打开图层属性的标注，设置字体大小、位置等调整最佳视图→保存工程文件→导出地图选择合适保存类型→至此一幅分图制作OK！→5、制作另外一副分幅图→把上一幅图的点线面文件全部移除→加载另一幅分幅图的点线文件→单击属性缩放至图层→重复命令即可。
生成标准图框的流程
1、生成标准图框的流程（方法一。
方法二：利用标准图符号如此类似就不再赘述）1）记录起始点经纬度的值，即左下角经纬度2）打开软件的主菜单—实用服务—投影变换—系列图框生成，选择你所需要的比例尺大小（如1:2000、1:5000）3）输入起始点的经纬度值并设置相应的网格间距。
4）设置椭球参数为北京54。
便可点击确定，弹出“图框参数输入”对话框5）输入图幅名。
图框参数选择把“将左下角平移为原点”和“旋转图框底边水平”这两项的“√”取消。
点击确定6）输入接图幅（直接点击确定便可）7）生成2、经纬度图框生成1）记录左下角和右上角的经纬度2）打开软件的主菜单—实用服务—投影变换—投影变换—绘制投影经纬网3）输入经纬度的范围值；选择绘公里网，并输入公里网间距4）角度单位设置：坐标类型为地理坐标系，椭球参数为北京54，单位为DDDMMSS 5）椭球参数设置：比例尺；单位（多为毫米）；坐标系数为投影平面直角；椭球参数为北京54；投影类型为高斯-克吕格；投影带号如实输入。
6）点击确定生成经纬网3、用公里网生成图框（多用于大比例尺图幅如1:1万、1:5000）1）记录左下角和右上角的公里值（注意：不包括带号）2）打开软件的主菜单—实用服务—投影变换--系列图框生成—键盘生成矩形图框，弹出“矩形图框参数输入”对话框3）输入图廓参数：即为第一步所记录的起止公里值（矩形分幅方法选“任意公里矩形分幅”）4）选择坐标系为“国家坐标系”，并输入起始带号5）输入“图廓内网线参数”（注意单位是公里）；“网线类型”：绘制实线坐标线；输入比例尺6）点击确定生成公里网4、影像校正1）打开软件的主菜单—图像处理—图像分析---数据输入。
将JPg或tif格式的栅格文件转换为msi格式2）打开软件的主菜单—图像处理—图像分析---打开影像msi3）删除所有的原始控制点4）方法一：①添加控制点②选择至少四个点（保证包括图幅的全部范围），输入新控制点的理论值（单位是米，根据比例尺来确定理论值的单位和大小）残差控制在0.1之内。
mapgis标准图框生成
mapgis标准图框生成
MapGIS标准图框生成。
MapGIS标准图框生成是地理信息系统中常见的一项功能，它可以帮助用户快速、准确地生成符合标准的地图框架，为地图制作提供了便利。
在MapGIS软件中，标准图框生成功能十分强大，能够满足用户对地图框架的各种需求，本文将介绍MapGIS标准图框生成的基本操作和注意事项。
首先，打开MapGIS软件，在地图编辑界面中选择“标准图框生成”功能。
在
弹出的对话框中，可以设置地图框架的大小、比例尺、坐标系等参数。
用户可以根据实际需求进行灵活设置，以满足不同地图制作的要求。
在设置完参数后，点击“生成”按钮，MapGIS软件会自动根据用户设定的参
数生成标准的地图框架。
用户可以在生成后对地图框架进行进一步的调整和编辑，比如添加地图标题、图例、比例尺等元素，以及设置地图的风格和样式。
在进行标准图框生成的过程中，需要注意一些问题。
首先，要选择合适的比例
尺和坐标系，以确保地图框架的准确性和规范性。
其次，要注意地图框架的布局和设计，使其符合地图制作的要求，清晰明了，美观大方。
最后，要对生成的地图框架进行审查和调整，确保其符合标准和实际需求。
总之，MapGIS标准图框生成是地图制作中不可或缺的重要功能，它能够帮助
用户快速、准确地生成符合标准的地图框架，为地图制作提供了便利。
在使用该功能时，用户需要注意设置参数、布局设计和审查调整等方面，以确保生成的地图框架符合要求。
希望本文对MapGIS标准图框生成功能的使用有所帮助，谢谢阅读！。
1：10000标准分幅制作流程
1：10000标准分幅图制作流程一、插件安装1、安装中国工具软件2、打开Arcmap，在软件右上角空白处右击添加“CTOOLS工具版本号2.01.0”。
二、图框制作（1）打开Arcmap，在中国工具中找图框工具下的系统设置，按如下参数进行输入：1：基本信息主标题：边距：27mm xx县土地利用现状图字体:宋体19.28 字符间距：100副标题1边距：15 MapName 字体：黑体19.28 字符间距：100副标题2边距：4 NewMapNo 字体：黑体17.01 字符间距：6比例尺边距：6 1：10000 字体：宋体13.46如图所示：2：四周注记左边距：3 无（空格）左下角陕西省第二次土地调查办公室字体：宋体9右上角1无（空格）右上角2边距：2.5 内部用途字体：宋体10右下角边距：13 1980西安坐标系等（按要求走）字体:宋体9 字符距离：80如图所示：3：图框信息图框线外框8mm 内框0mm 如图所示：4：网格信息网格类型：十字丝间隔100 线的长度: 10大数字体：样式设置：黑体7.8小数字体：样式设置：黑体11.34距外框的距离：0.5如图所示：5.结合图表信息：6.比例尺条:7.页边距设置：5、纸张大小：参数如图75*61（注：视电脑软件情况而定）（2）参数设置好，点击批量创建梯形标准分幅，如下：注：图框生成文件为dd。
二：数据裁剪标准分幅数据将要做的县区数据库、结合图表添加进Arcgis里，点击图形裁剪下的矢量批量裁剪，如下裁剪好的数据库：注：数据批量裁剪生成文件为kk。
三：标准分幅制作过程（加入与各图幅号相对应的图框和数据）1.添加数据DLTB、XZDW、XZQJX、XZQ，以及裁好的图框。
2.设置参考比例1:100003.页面设置75*61.将框调至页边距大小2.修改图框线的颜色以及粗细:L_I49G004041 0号线0.28 黑1号线0.28 黑2号线0.28 黑3号线 1.42 黑5号线0.28 黑打开L的属性/类别/唯一值ID3.XZDW操作过程（1）打开XZDW进行匹配符号库，字段用DLBM。
Mapgis图框的生成
Mapgis图框的生成
第一步：对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。
1、打开MAPGIS→图形处理→输入编辑。
2、在随后弹出的3个对话框中单击“确定”按钮即可。
4、在新建好工程编辑区中的空白处单击鼠标左键一下。
然后装入光栅文件。
找到需要生成图框的光栅文件，点击“打开”按钮。
栅文件左下角的一块区域（本图的经纬度在那里）。
左下角：
右上角：
第二步：收集到了所需资料，开始生成标准图框。
1、打开MAPGIS→实用服务→投影变换。
2、点击菜单栏上的“系列标准图框”→生成土地利用图框。
3、在弹出的“1：1万图框”对话框中依次键入“起点纬度”（左下角）数值、“起点经度”（右上角）数值（二者均在第一步中所得），图框模式改为实线经纬网，比例尺为1:500000，椭球参数为北京54坐标，投影6度分带，投影为高斯投影，再点击下一步。
出现如下图框，在右侧图框参数的选项中选取如下图所示四个打钩：
直接点下一步：
出现如下图框：点击重置图幅号，并修改存放文件的文件名，点击完成
即出现：
点文件下的保存文件。
在MapGIS中生成四种图框
在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框小比例尺的标准框：以1：1万为例，其他小比例尺的标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：1万图框‛命令，系统弹出‚1：1万图框‛对话框，输入起始经纬度，单击‚确定‛；单击‚椭球参数‛，可以设臵相应的椭球参数；系统弹出‚图框参数输入‛对话框，默认设臵，单击‚确定‛按钮，弹出‚输入接图表内容‛对话框，默认设臵，单击‚确定‛；系统自动投影生成‚1：1万‛标准图框。
小比例尺的非标准框：单击‚投影变换‛菜单下‚绘制投影经纬网‛命令，系统弹出‚参数输入‛对话框，分别输入起始经纬度和间隔等参数；单击‚角度单位‛按钮，坐标单位要和输入的起始经纬度的单位保持一致，这里设臵为‚度分秒‛；单击‚投影参数‛按钮，设臵图框投影参数，这里默认设臵，其中‚投影中心点经度‛设臵方法：由比例尺为‚1：10万‛知道，图框的投影带类型为6度分带，由起始经度为‚1170000‛，查阅‚帮助‛中的‚6度分带表‛可知，图框的中央经线恰好为‚1170000‛；设臵好‚角度单位‛、‚投影参数‛、起始经纬度、经纬线间隔、经纬线点密度等参数后，单击‚绘经纬网‛或者‚绘公里网‛单选按钮，然后单击‚确定‛按钮；系统弹出如右图所示对话框，默认设臵，单击‚确定‛按钮；系统自动投影生成‚1：10万‛非标准图框，单击右键选择‚复位‛命令，选择显示点、线文件，‚确定‛即可。
大比例尺的标准框：以1：2000为例，其他大比例尺的标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：2000图框‛命令，弹出‚1：2000图框‛，默认设臵，单击‚确定‛按钮，即可生成1：2000标准图框。
大比例尺的非标准框：以1：2000为例，其他大比例尺的非标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：2000图框‛命令，弹出‚1：2000图框‛；矩形分幅方法选择任意矩形分幅；设臵起始公里值、结束公里值、公里值间隔后，单击‚确定‛按钮，即可生成1：2000非标准。
最新mapgis生成矩形图框-任意公里矩形分幅
m a p g i s生成矩形图框-任意公里矩形分幅
mapgis生成矩形图框-任意公里矩形分幅（mapgis6.7）
这个主要是自由生成矩形公里图框用，每个mapgis里面的功能都是有所侧重。
1.打开mapgis主菜单，进入“实用服务——投影变换——系列标准图框——键盘生成矩形图框”。
2.矩形分幅方法那个下拉菜单选择任意公里矩形分幅
如上图，我想生成实际坐标为：东坐标630000-740000，北坐标4550000-4650000，既上面横竖填的都是公里值，比例尺为1：25万的矩形地形图框，网格间距dx：10代表地形图框是10公里的方格，dy：10，这个可以根据自己的需求设置。
内间距12，是指外框线到内框线的距离，单位为毫米。
着重说下这儿的国家坐标系，这儿是默认为3度分带的就是你的中央子午线除以3所得的数字，比如我上图生成的图框的中央子午线为31*3=93，这个得注意。
3：缺点
这个方法的缺点就是不能设置椭球参数，默认的是西安80的椭球参数，在图框椭球参数设置了也不行，这样的话在和54图框套合时，你把这样生成的80图
框转换成54图框后就会有误差，我上述25万做出来是图上北0.32毫米、东0.1毫米的误差，如果不能接受这样的误差，就不能用。
这个可以自己试验。
cad布局分幅出图教程
cad布局分幅出图教程
我们知道CAD中打印有时候只打印部分的画就需要分幅出图了，下面店铺告诉大家cad布局分幅出图教程，一起来学习吧。
cad布局分幅出图教程：
一.安装批量打印软件Batchplot，可以在网上找到。
二.安装后cad文件菜单下就会出现批量打印字样。
三.然后点击批量打印，弹出对话框，点击打印设置弹出页面设置管理器窗口。
四.选择一个布局，点击修改，弹出平时的打印对话框，设置打印机、纸张大小和打印样式，设置好后，此时不用选择图纸直接确定。
又返回到页面设置管理器窗口，选择关闭。
五.设置打印比例，此时可以看到设置好的打印机配置，下一步就是选择图纸打印了。
我们绘图时图框一般是同一个图层或者是同一个块，可以在图框形式里选择，下面点击“从图中指定图块或图层”，选择要图框。
其余设置默认即可。
六.最后点击“选择要处理的图纸”，选择后可以进行预览，无误后就可以点击确定进行打印了。
第四章 mapgis图框生成与栅格校正
第四章图框生成与栅格校正第二章主要讲述原始地图的输入以及图像处理。
现在我们手里的栅格地图是经过简单图像处理过了的，但是这样的地图由于没有经过配准还不能直接矢量化。
在MapGIS 7.3中有三种方法进行栅格校正，一是寻找地图中的控制点直接输入坐标；二是根据标准图幅号生成控制点然后一一配准；三是先生成标准图幅图框，根据参照图框配准。
最后对配准过的地图进行校正，得到我们矢量化所需要的影像地图。
本章主要讲述两种类型图框（矩形图框和梯形图框）的生成以及地图的三种配准方式。
通过本章的讲解，应当能够理解图框与栅格校正的概念，以及在实际应用中根据不同的比例尺生成相应的图幅图框，掌握栅格校正的过程并且理解不同配准方式在实际应用中的差异。
4.1 基本概念本节主要列出了以后操作可能会涉及到的一些基本概念，至于地图投影、我们主要的大地坐标系以及投影变换类型参见附录一。
4.1.1标准图框在绘制标准比例尺地形图的过程中，图廓是必不可少的，而且必须符合国家标准。
我国于1991年制订了新的《国家基本比例尺地形图分幅和编号》的国家标准，并给出了不同标准比例尺地形图的编绘规范及图式，自1991年起，新测和更新的地图，照此标准进行分幅和编号。
为此，利用机助制图功能，根据制订的标准，可以机助生成标准图廓（标准图框），提供了很好的工具和数学基础。
4.1.2标准图框分幅与编号我国基本比例尺的地形图包括1：5000、1：1万、1：2.5万、1：5万、1：10万、1：25万、1：50万、1：100万共8种不同比例尺的图框。
基本比例尺地图以经纬线分幅制作，它们以1：100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。
这样不同比例尺的图幅将1：100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数，如表1.1所示。
我国的1:100万地形图的分幅按照国际1:100万的地图分幅标准进行。
每幅1:100万地图包括的范围为纬差4°、经差6°。
标准分幅图制作与生产
标准分幅图制作与生产1. 简介分幅图是一种将大尺寸图像或地图分割成多个独立的小块的技术。
它们通常用于大地图、海报、广告牌等需要较大尺寸输出的项目中。
制作和生产标准分幅图需要一定的专业知识和工具。
本文将介绍标准分幅图的制作过程以及常用的制作工具。
2. 制作标准分幅图的过程制作标准分幅图的过程主要分为以下几个步骤：2.1 选择合适的图像首先要选择一幅适合制作成标准分幅图的图像。
这个图像可以是地图、照片或者其他需要进行分幅的图像。
确保图像的分辨率足够高，以保证分幅后的小块图像质量不会下降。
2.2 确定分幅的尺寸和数量根据实际需求，确定分幅的尺寸和数量。
尺寸可以根据打印设备的限制和展示需求进行调整。
数量取决于图像的大小和所需的分幅精度。
2.3 分割图像使用图像处理软件，将图像按照确定的尺寸进行分割。
这可以通过裁剪、切割或者其他分割技术实现。
确保每个小块图像之间没有缝隙，并且与原始图像保持准确的对应关系。
2.4 添加边框和编号为每个小块图像添加边框和编号，以便在拼接后区分不同的小块。
边框可以是实线、虚线或其他样式。
编号可以根据需要采用不同的格式，如字母、数字或组合。
2.5 导出为分幅文件将完成的分幅图导出为标准分幅文件，常见的文件格式有JPEG、PNG和TIFF 等。
此时，每个小块图像已经准备就绪，可以单独打印或者拼接成完整的大尺寸图像。
3. 常用的标准分幅图制作工具制作标准分幅图需要使用专业的图像处理软件。
以下是一些常用的工具：•Adobe Photoshop：Photoshop是业界最流行的图像处理软件之一，具有强大的分割和编辑功能。
用户可以使用Photoshop的裁剪工具、图层和滤镜功能进行分幅图制作。
•GIMP：GIMP是一款免费的开源图像处理软件，功能与Photoshop 类似。
它支持多种图像格式，并提供了对图像的裁剪、切割和编辑等操作。
•ArcGIS：ArcGIS是一套专业的地理信息系统软件，广泛应用于地图和空间数据的制作和分析。
2016新编如何制作CAD图框
如何制作CAD图框幅面代号A0 A1 A2 A3 A4B*L 841*1189 594*841 420*594 297*420 210*297e 20 20 10 10 10c 10 10 10 5 5a 25 25 25 25 25其中：B 宽；L 长；a 为装订边；e 为不留装订边图纸周边到图框线距离；c 为在留装订边是图纸周边到图框线的距离；以上单位均为mm ；在CAD中的具体操作步骤以A3图为例：1.启动CAD2.设定图框的线形和线宽。
按标准，设定连续线性，线宽0.7mm。
3.设定单位，输入命令UN 将其设为毫米4.设定图形界限。
输入命令：limits ，设定图幅为420*297mm。
5.画矩形。
输入命令：REC后指定第一点，在第二点的坐标中输420*297。
6.偏移矩形。
输入命令：O（offset），进行偏移。
现在有两种情况：a.不留装订边。
由上表知，取e为10mm。
输入命令：O ，设定偏移距离10 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。
这样图框就画好了。
至于标题栏，按照规定的尺寸和线宽在右下角绘制。
b.留装订边。
由上表知，取a为25mm，c为5mm。
输入命令：O ，设定偏移距离5 mm ，选取矩形为偏移对象，偏移那一侧为矩形内部。
然后全选图形（Ctrl+A），输入命令X ，分解对象。
再利用命O 将上一步偏移后矩形的左边线偏移20mm，最后修剪图形，就得到所需的图框。
标题栏，按照规定的尺寸和线宽在右下角绘制干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。
现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。
如何利用PS软件进行图像批量边框样式设置
如何利用PS软件进行图像批量边框样式设置在图像处理的过程中，我们常常需要为大量的图片添加相同的边框样式，以达到统一和美观的效果。
如果一张一张地处理，那将是一项极其繁琐且耗时的工作。
幸运的是，Photoshop（以下简称 PS）软件为我们提供了批量处理的功能，让这一任务变得轻松高效。
接下来，我将详细为您介绍如何利用 PS 软件进行图像批量边框样式设置。
首先，我们需要准备好要处理的图片素材，并将它们放在一个文件夹中。
同时，确保 PS 软件已经安装并正常运行。
打开 PS 软件后，点击“文件”菜单中的“脚本”选项，在弹出的子菜单中选择“图像处理器”。
在弹出的“图像处理器”对话框中，我们可以看到几个重要的设置选项。
在“选择要处理的图像”部分，点击“选择文件夹”按钮，然后找到我们存放图片素材的文件夹并选中。
接下来，在“目标”部分，我们可以选择处理后的图片保存位置。
您可以选择“在相同位置存储”，这样处理后的图片会覆盖原图片；也可以选择“另存为新文件夹”，并指定一个新的文件夹来保存处理后的图片。
然后，在“文件类型”部分，根据您的需求选择图片的保存格式，比如 JPEG、PNG 等。
设置好以上基本选项后，重点来了，我们需要点击“运行动作”前面的复选框，以启用动作功能。
那么什么是动作呢？动作就像是一个预先录制好的操作步骤序列，我们可以通过它来实现批量处理的自动化。
如果您还没有创建过相关的动作，别担心，接下来我们一起创建一个添加边框样式的动作。
回到 PS 软件的主界面，打开一张图片作为示例。
然后点击“窗口”菜单中的“动作”选项，打开动作面板。
在动作面板中，点击右上角的菜单按钮，选择“新建动作”。
在弹出的“新建动作”对话框中，为动作起一个容易识别的名字，比如“添加边框样式”，然后点击“记录”按钮。
此时，PS 软件会开始记录您接下来的操作步骤。
首先，我们选择“图像”菜单中的“画布大小”选项。
在弹出的“画布大小”对话框中，根据您想要的边框宽度，增加画布的尺寸。
任意分幅图框生成
任意分幅图框生成一、进入MAPGIS的投影变换子系统图1 进入投影变换二、如果已知一个任意分幅的地质图四个角点的经纬度值，那么选择“投影转换”菜单中的“绘制投影经纬网”图2 绘制投影经纬网选择执行后，会出现如图所示的对话框，按图中所示顺序依次修改相应的参数，其中：图3 投影经纬网生成的经纬度参数输入图4 角度单位设置图5 投影参数设置生成后的图框如图6所示：1．角度单位：说明在3区中所输入的经度及纬度的单位或格式，可以是度、分、秒、弧度等，这些都是十进制的单一的单位的，另外也可以是DDDMMSS.SS （度分秒）格式的，也是较为长用的一种格式，它的填写方式是将经纬度的度分秒值依次连续填入，例：117°05′30″则填作：“1170530”。
2．投影参数：根据具体情况选择不同的投影参数。
按图中所示顺序修改相应的数据。
在蓝区中填写数据时采用DDDMMSS.SS 格式。
在角度单位及投影参数填写中涉及椭球参数的选择，应根据原始图件或具体情况进行选择。
3．最小起始经度—地质图最西边所处经度最大结束经度—地质图最东边所处经度 经度线间隔—所绘图框经度线的间隔 最小起始纬度—地质图最南边所处经度 最大结束纬度—地质图最北边所处经度 纬度线间隔—所绘图框纬度线的间隔4.经线点密度及纬线点密度—生成图框的线上拐点密度，通常设为0。
5．为图框所画坐标网的密度及图外框修饰设置。
如果已知任意分幅图幅的公里值（高斯直角坐标），可选择“键盘生成矩形图框”。
选择“键盘生成矩形图框”后，会出现如图所示对话框：请按图上所示顺序依次填写所需数据。
其中：矩形分幅方法—选用任意公里矩形分幅。
图廓参数：所填写数据单位一定为公里。
网起始X及Y：填写整数坐标。
坐标系：选择国家坐标系。
带号根据具体情况填写。
比例尺及坐标线根据需要填写或选取。
生成图框如图所示。
cass中任意图幅图框生成
cass中任意图幅图框生成
有时候，我们的图形比较大，又不想分幅，想做成一张图，我们可以使用cass的任意图幅图框生成。
1、打开我们的图形文件,如下图：
2、点击菜单栏“绘图处理”命令，下拉选择“任意图幅命令”，弹出图幅整饰对话框，如下：
图名填自己这幅图的图名，附注根据自己的需要填写，图幅尺寸根据自己的图大小选择合适的尺寸，然后选择左下角坐标，可以在选择，也可以填写，其他的选项可以根据自己的需要选择,点击确定就可以了，生成的图效果如下：
最后根据自己的需要添加相应的注释文字就可以了。
使用FME根据图幅号生成标准图框
使用FME根据图幅号生成标准图框在进行基础地理数据处理的过程中，经常会遇到生成标准图框，或检查图框正确性的的问题，相信GIS或测绘人也都遇到过这个问题，下面就来分享下我使用FME来根据图幅号生成1:10000基础地理地形数据标准图幅图框的经验。
1.首先简单复习下标准图幅的分幅方式新的地形图分幅标准是指1991年国家测绘局制订并颁布实施的“国家基本比例尺地形图分幅和编号国家标准”1.1地形图分幅各种比例尺地形图均以1：100万地形图为基础图，沿用原分幅各种比例尺地形图的经纬差（如图1），全部由1：100万地形图按相应比例尺地形图的经纬差逐次加密划分图幅，以横为行，纵为列。
图11.2地形图编号1：100万地形图新的编号方法，除行号与列号改为连写外，没有任何变化，如北京所在的1：100万地形图的图号由J-50改写为J50。
（2）1：50万至1：5000地形图的编号，均以1：100万地形图编号为基础，采用行列式编号法，将1：100万地形图按所含各种比例尺地形图的经纬差划分成相应的行和列，横行自上而下，纵列从左到右，按顺序均用阿拉伯数字编号，皆用3位数字表示，凡不足3位数的，则在其前补0。
各大中比例尺地形图的图号均由五个元素10位码构成。
从左向右，第一元素1位码，为1：100万图幅行号字符码；第二元素2位码，为1：100万图幅列号数字码；第三元素1位码，为编号地形图相应比例尺的字符代码；第四元素3位码，为编号地形图图幅行号数字码；第五元素3位码，为编号地形图图幅列号数字码；各元素均连写（如图2）。
比例尺代码见图3；图2图3了解到图幅分幅编号的方式以后，可以得出图幅号与标准图幅角点坐标的关系。
如图4图42.使用FME生成标准图框了解完图幅名与标准图框的关系之后，就可以使用FME来根据图幅名生成标准图框了，该模板使用来生成1:10000标准图幅。
图5模板介绍：前面四个SubstringExtractor分别用来提取H，h，L，l即图4中对应的四个参数，AttributeValueMapper用来将英文字母映射成为数字：图6两个ExpressionEvaluator分别用来计算x，y图4中的角点坐标公式如下x=(@double(@Value(L))-31)*6+(@double(@Value(l))-1)*3.75/60y=(@double(@Value(H))-1)*4+(96-@double(@Value(h)))*2.5/60下面的2dpointreplacer是生成左下角点，2dpointadder是根据经差和纬差得到其余三个角点坐标，注意度秒分的换算图7下面一个AttributeRangeMapper和AttributeCreator是根据图幅号计算中央经线以便于用来投影。
使用布局进行图纸分幅
使用布局进行图纸分幅设置
1、打开CAD软件，在上方工具栏空白处右键单击，在ACAD中“视口”前画上“√”号；
然后出现视口工具栏如下：
2、打开原图，首先估算欲划分的标准图幅，在模型空间里画好接图线；
3、在左下方布局选项卡中左键单击“布局一”，然后右键单击“布局一”，选择“页面设置管理器（G）…”；
出现“页面设置管理器”对话框：
左键单击“新建（N）…”，
页面设置名随意输入（建议输入标准图幅号）；点击“确定（O）”；然后同正常出图一样进行页面设置；
左键单击“确定”，然后将新建的页面设置“置为当前（S）”；
4、在“布局一”中删除默认的视口，然后将标准图框粘贴进来；
5、点击工具栏中的“单个视口”按钮，
在布局一中插入一个视口；
在视口内左键双击，激活视口，在视口工具栏比例选项中输入“1”，然后回车；
在视口中利用“pan”命令将视口内图纸移至合适的位置，退出“pan”命令，左键双击视口外部空白区域，退出视口编辑状态；
6、用同样的方法进行其他分幅布局的设置，或者在左下方布局选项卡“布局一”上右键复制“布局一”，然后修
改成其他分幅布局。
7、左键单击视口边线上，然后右键-“特性（S）”，在“显示锁定”中改为“是”；
8、新建一个图层，建议命名为“隐藏视口”；然后选中视口边线，将其移至“隐藏视口”图层（先选中视口边线，然后点击工具栏图层选项，选择“隐藏视口”图层即可）；
然后将“隐藏视口”图层关闭显示（将“隐藏视口”前面的灯泡点暗即可），布局完成。
Cass的任意图幅
Cass的任意图幅
我们在图形处理⼯作中经常会遇到给图形加图框的的问题，常见的标准图幅有50*50cm 50*40cm ，有的时候我们并不需要标准的图幅，那么我们怎么根据实际⽣成⾃⼰想要的图幅呢？
⾸先，我们在菜单栏找到，绘图处理——任意图幅
知道在哪打开任意图幅之后，我们要找到我们的图形，在图形外画⼀个范围框，注意范围框的长宽要知道，如下图图上距离宽：206 m 长：271m （图形⽐例尺1:500）图幅⽤的是分⽶，所以在输⼊图幅长宽的时候就是宽输⼊：4.12 长输⼊：5.42
图上信息填写完以后，拾取你⾃⼰画的矩形框左下⾓点，如图
框，然后根据⾃⼰的需要增加图例注记，修饰图幅。
如果觉得有⽤记得给⼩编点个赞，CAD Cass遇到问题欢迎咨询⼩编。
关注公众号：CAD辅绘插件
TB同名店铺：CAD辅绘插件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任意分幅图框生成
一、进入MAPGIS的投影变换子系统
图1 进入投影变换
二、如果已知一个任意分幅的地质图四个角点的经纬度值，那么选择“投影转换”菜单中的“绘制投影经纬网”
图2 绘制投影经纬网
选择执行后，会出现如图所示的对话框，按图中所示顺序依次修改相应的参数，其中：
图3 投影经纬网生成的经纬度参数输入
图4 角度单位设置
图5 投影参数设置生成后的图框如图6所示：
1．角度单位：说明在3区中所输入的经度及纬度的单位或格式，可以是度、分、秒、弧度等，这些都是十进制的单一的单位的，另外也可以是DDDMMSS.SS（度分秒）格式的，也是较为长用的一种格式，它的填写方式是将经纬度的度分秒值依次连续填入，例：117°05′30″则填作：“1170530”。
2．投影参数：根据具体情况选择不同的投影参数。
按图中所示顺序修改相应的数据。
在蓝区中填写数据时采用DDDMMSS.SS格式。
在角度单位及投影参数填写中涉及椭球参数的选择，应根据原始图件或具体情况进行选择。
如果已知任意分幅图幅的公里值（高斯直角坐标），可选择“键盘生成矩形图框”。
选择“键盘生成矩形图框”后，会出现如图所示对话框：请按图上所示顺序依次填写所需数据。
其中：
矩形分幅方法—选用任意公里矩形分幅。
图廓参数：所填写数据单位一定为公里。
网起始X及Y：填写整数坐标。
坐标系：选择国家坐标系。
带号根据具体情况填写。
比例尺及坐标线根据需要填写或选取。
生成图框如图所示。
