游标卡尺的使用方法(全)教案资料
《游标卡尺的使用》教案最新最全面(完整版)
游标卡尺的使用延津县职业中专机电专业卢新秀具有结构简单、使用方便、测量范围大游标卡尺是应用较广泛的通用量具，等特点。
它是利用游标原理进行读数的。
教材分析：这节课是高等教育出版社，中等职业教育国家规划教材，《极限配合与技术测量》第五章第一节的知识内容。
对量具的学习和使用是学生参加实践生产必备的知识基础和能力基础，所以对游标卡尺的学习是必不可少的。
学情分析：在这节课之前同学们已经学习过钢直尺、卡钳等量具，对量具及其操作已经有一些接触和认识，对我们学习本节课打下了一定的基础。
知识目标：1、了解游标卡尺的用途、结构、分类2、理解游标卡尺的刻线原理3、掌握游标卡尺的读数方法能力目标：1、会对游标卡尺进行规范操作和使用，并能正确读取数值情感态度：1、通过学习，培养学生规范操作的实践能力和严肃认真的工作作风教学重点：1、游标卡尺的读数方法教学难点：1、游标卡尺的规范操作和正确使用重、难点突破：重、难点其实是一个问题，就是关于游标卡尺的使用，在教学过程中适量设置读数练习、创设情境提高动手实践能力，帮助同学们克服学习难点，从而达到预期的学习目的。
教学方法：多媒体课件网络平台实践操作问答讨论课时安排：1 课时教学过程：引课：在机械加工或检验时，我们用什么仪器精确测量以下工件（工件图片展示）的内径、外径和深度呢？这种仪器就是我们今天将要学习的游标卡尺。
一、简介1、用途：游标卡尺可用来测量内、外尺寸（如长度、宽度、厚度、内径和外径），孔距，高度和深度等。
（通过测量图片的展示让同学们有一个感性认识。
2、结构）游标卡尺主要由尺身 1 和游标6 组成，参考课本图5--3a 所示。
此外，还有内、外量爪，深度尺，紧固螺钉等结构。
使用前，一定要先松开紧固螺钉，避免损坏游标卡尺。
另外的三个结构中，外量爪用来测量外尺寸，内量爪用来测量内尺寸，深度尺用来测量深度。
尺身和游标上都带有刻度，测量时，两条零刻线间的距离就是被测尺寸的大小，即游标卡尺的读数。
游标卡尺的使用方法学习教案
01
学生需熟悉游标卡尺的 构造和原理，理解其测 量范围和精度等参数。
02
学生应按照实验要求， 自行选择适当的测量对 象，并使用游标卡尺进 行测量。
03
在操作过程中，学生应 注意保持游标卡尺的清 洁和精度，避免碰撞和 摩擦。
04
学生应记录实验数据， 并对测量结果进行初步 分析和处理。
教师巡视指导并纠正错误操作
应用场景与优势分析
应用场景
游标卡尺广泛应用于机械制造、金属加工、汽车维修等领域中，用于测量各种工件的内 外径、深度等尺寸。
优势分析
相比其他测量工具，游标卡尺具有测量精度高、使用方便、价格实惠等优势。同时，游 标卡尺的测量范围大，可以满足不同尺寸的测量需求。
02
游标卡尺操作前准备事项
检查设备完好性及零位调整
通过总结归纳，学生可以更好地 掌握游标卡尺的使用技巧和方法， 加深对测量技术的理解和认识。
同时，总结归纳还有助于学生形 成系统的知识结构，为今后的学
习和工作打下坚实的基础。
06
课后复习巩固与拓展延伸方向
回顾本次课程所学知识点
1 2
游标卡尺的构造和原理 了解游标卡尺的主要部件及其作用，理解其测量 原理。
通过互相评价和交流，学生可以更好地发现自己的不足之处，学习他人的 优点和长处，促进彼此的共同进步。
小组内评价和交流还可以培养学生的团队合作精神和沟通能力，提高学生 的综合素质。
总结归纳本次课程重点内容
在实验结束后，教师应总结归纳 本次课程的重点内容，包括游标 卡尺的构造、原理、使用方法以
及注意事项等。
注意事项及误差避免方法
01
ห้องสมุดไป่ตู้
使用前检查
确保游标卡尺的测量面、导向面清洁且无锈蚀、划痕等缺陷。同时检查
《游标卡尺的使用》教案公开课
《游标卡尺的使用》教案精品公开课第一章：游标卡尺简介1.1 游标卡尺的定义1.2 游标卡尺的分类1.3 游标卡尺的构造及作用第二章：游标卡尺的测量原理2.1 游标卡尺的测量原理概述2.2 游标卡尺的测量精度2.3 游标卡尺的测量范围第三章：游标卡尺的使用方法3.1 游标卡尺的准备工作3.2 游标卡尺的测量步骤3.3 游标卡尺的读数方法第四章：游标卡尺的维护与保养4.1 游标卡尺的清洁4.2 游标卡尺的润滑4.3 游标卡尺的存储第五章：游标卡尺的应用实例5.1 游标卡尺在制造业中的应用5.2 游标卡尺在维修行业中的应用5.3 游标卡尺在科研领域中的应用本章节内容主要介绍了游标卡尺的基本概念、测量原理、使用方法以及维护保养等方面的知识，旨在帮助学员掌握游标卡尺的使用技巧，提高测量准确性和工作效率。
通过对游标卡尺在不同领域的应用实例的学习，使学员更好地了解游标卡尺的实际价值。
第六章：游标卡尺的测量误差与改进6.1 游标卡尺的测量误差来源6.2 游标卡尺的误差分析6.3 减小游标卡尺测量误差的方法第七章：游标卡尺在不同材料中的应用7.1 游标卡尺在金属材料中的应用7.2 游标卡尺在非金属材料中的应用7.3 游标卡尺在复合材料中的应用第八章：游标卡尺的选用与校准8.1 游标卡尺的选用原则8.2 游标卡尺的校准方法8.3 游标卡尺的校准周期与要求第九章：游标卡尺与其他测量工具的比较9.1 游标卡尺与钢直尺的比较9.2 游标卡尺与深度尺的比较9.3 游标卡尺与数显卡尺的比较第十章：游标卡尺的操作安全注意事项10.1 游标卡尺使用前的安全检查10.2 游标卡尺使用过程中的安全注意事项第六章至第十章的内容主要围绕游标卡尺的测量误差、材料应用、选用与校准、与其他测量工具的比较以及操作安全注意事项等方面进行详细讲解。
通过这些章节的学习，学员能够更深入地了解游标卡尺的精度控制、适用范围以及操作中需要注意的安全事项，从而在实际工作中更加熟练、安全地使用游标卡尺。

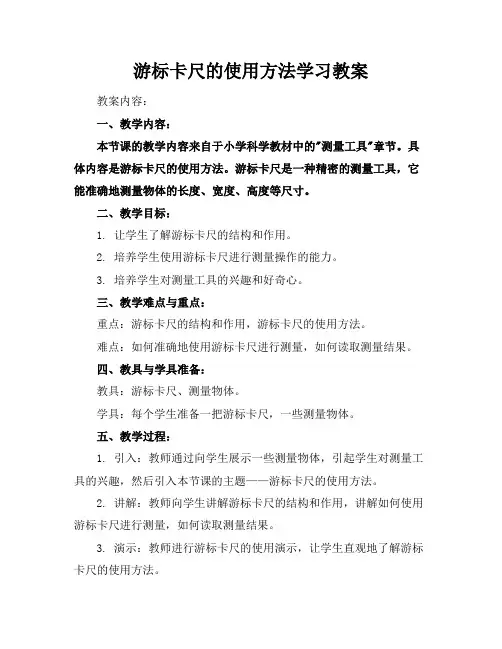

游标卡尺的使用方法学习教案
游标卡尺的使用方法学习教案教案内容：一、教学内容：本节课的教学内容来自于小学科学教材中的"测量工具"章节。
具体内容是游标卡尺的使用方法。
游标卡尺是一种精密的测量工具，它能准确地测量物体的长度、宽度、高度等尺寸。
二、教学目标：1. 让学生了解游标卡尺的结构和作用。
2. 培养学生使用游标卡尺进行测量操作的能力。
3. 培养学生对测量工具的兴趣和好奇心。
三、教学难点与重点：重点：游标卡尺的结构和作用，游标卡尺的使用方法。
难点：如何准确地使用游标卡尺进行测量，如何读取测量结果。
四、教具与学具准备：教具：游标卡尺、测量物体。
学具：每个学生准备一把游标卡尺，一些测量物体。
五、教学过程：1. 引入：教师通过向学生展示一些测量物体，引起学生对测量工具的兴趣，然后引入本节课的主题——游标卡尺的使用方法。
2. 讲解：教师向学生讲解游标卡尺的结构和作用，讲解如何使用游标卡尺进行测量，如何读取测量结果。
3. 演示：教师进行游标卡尺的使用演示，让学生直观地了解游标卡尺的使用方法。
4. 练习：学生分组进行练习，使用游标卡尺对一些测量物体进行测量，然后记录测量结果。
六、板书设计：游标卡尺的使用方法1. 了解游标卡尺的结构和作用2. 学习游标卡尺的使用方法3. 练习使用游标卡尺进行测量七、作业设计：物体1：铅笔物体2：直尺物体3：书本答案：物体1：铅笔长度为17.5毫米物体2：直尺长度为20厘米物体3：书本长度为26厘米答案：游标卡尺的使用方法：1. 打开游标卡尺，使其两个脚平稳地放在被测量物体的两端。
2. 调整游标卡尺的旋钮，使其与被测量物体的长度相匹配。
3. 读取测量结果，游标卡尺上的刻度表示被测量物体的长度。
游标卡尺的注意事项：1. 使用游标卡尺时，要确保其两个脚平稳地放在被测量物体的两端，以免影响测量结果的准确性。
2. 调整游标卡尺的旋钮时要缓慢，以免过度调整导致测量结果不准确。
3. 读取测量结果时，要准确地读取游标卡尺上的刻度，避免读取误差。
游标卡尺的读数及使用方法教学设计
游标卡尺的读数及使用方法教学设计教学设计名称游标卡尺的读数及使用方法张志新课时1《机械常识与钳工技能》4.2.2游标卡尺基本信息教师所属教材目录教材分析法、游标卡尺的使用注意事项及维护保养要求。
本节教材讲授的内容包括游标卡尺的结构、刻线原理及读数方中职学校的学生对于游标卡尺的使用是初次接触，所以本节课的学情分析讲解应采用幻灯片讲解加实际练习的方式来增加学生的感性认识及学习兴趣。
知识与能力目标过程与方法目1、熟悉游标卡尺的组成、测量原理及读数方法；2、掌握游标卡尺使用中的注意事项和维护保养知识。
1、用游标卡尺迅速、准确测量零件的尺寸。
2、运用所学知识解决测量中遇到的问题。
1、培养学生学习的主动性、参与性。
2、培养学生科学、严谨、细致的学习态度。
1、游标卡尺刻线原理和读数方法；2、游标卡尺的使用注意事项；3、游标卡尺的维护保养要求。
游标卡尺的刻线原理和读数方法教学目标标情感态度与价值观目标教学重难点重点难点教学方法讲授法、演示法、练习法、分组讨论法教学策略游标卡尺作为一种常用的测量工具一直被广泛应用。
机械类专业的学来重点讲解游标卡尺的使用。
与设计说生必须要掌握它的使用方法。
本节课通过幻灯片讲解及实物演示练习明教学过程教学环节（注明每个环节预设的时间）导入新课2分钟教师展示钢直尺、盒尺并提问：请同学们说一下钢学生通过看幻提问直尺所测的最小尺寸是多少？学生回答：1毫米或0.5毫米灯片引入教师活动学生设计活动意图提问的非常恰当，它们的最轻刻度有的是1毫米，存有并回去新课的就是0.5毫米。
但是我们上学期自学的机械制图课里的提问工件图纸尺寸很多都就是准确至小数点后两位，包含我们题在实际加工生产中很多尺寸都就是必须加工至小数点后两位。
用以前的量具根本无法满足用户我们的生产须要，所以我们必须自学崭新量具的采用，包含游标卡尺和千分尺。
本节课我们先自学游标卡尺的采用。
传授、模拟游标卡尺用5分钟2.用幻灯片了解游标卡尺的刻线原理.重点传授游等传授刻线原理及读数方法8分钟标卡尺的读数方法.游标尺10格对应精度值0.1mm；游等标尺20格对应精度值0.05mm；游等标尺50格对应精度值0.02mm；读数=副尺零刻线左面的毫米整数+副尺与主尺重合线数×精度值。
《游标卡尺的使用》教案公开课
《游标卡尺的使用》教案精品公开课第一章：课程简介1.1 课程目的本课程旨在使学员掌握游标卡尺的基本结构、使用方法和工作原理，能够熟练运用游标卡尺进行各种尺寸的测量。
1.2 课程内容本课程将介绍游标卡尺的种类、构造、使用方法、维护保养以及注意事项等内容。
1.3 课程时长本章课程时长为45分钟。
第二章：游标卡尺的种类与构造2.1 游标卡尺的种类介绍常见的游标卡尺种类，如外径游标卡尺、内径游标卡尺、深度游标卡尺等。
2.2 游标卡尺的构造详细解析游标卡尺各部分的名称和作用，包括主尺、游标、测爪等。
2.3 案例分析通过实际案例分析，使学员更好地理解游标卡尺的种类和构造。
2.4 互动环节学员相互展示并讨论各自带来的游标卡尺，加深对游标卡尺种类和构造的理解。
2.5 课后作业请学员绘制游标卡尺的构造示意图，加深对游标卡尺构造的理解。
第三章：游标卡尺的使用方法3.1 游标卡尺的使用步骤详细讲解游标卡尺的使用步骤，包括放置、固定、测量、读数等。
3.2 测量实例通过实际测量实例，使学员掌握游标卡尺的使用方法。
3.3 注意事项讲解在使用游标卡尺过程中需要注意的问题，如测量范围、精度等。
3.4 互动环节学员分组进行游标卡尺使用练习，互相纠正错误，提高使用技巧。
3.5 课后作业第四章：游标卡尺的维护保养4.1 游标卡尺的清洁介绍清洁游标卡尺的方法和注意事项。
4.2 游标卡尺的润滑讲解游标卡尺的润滑方法和周期。
4.3 游标卡尺的校准介绍游标卡尺的校准方法和工具。
4.4 案例分析通过实际案例分析，使学员了解游标卡尺维护保养的重要性。
4.5 互动环节学员分组讨论如何对游标卡尺进行维护保养，并分享各自的经验。
4.6 课后作业请学员制定游标卡尺的维护保养计划，确保游标卡尺的正常使用。
第五章：游标卡尺的应用实例5.1 测量实例一：长度测量讲解如何使用游标卡尺测量长度。
5.2 测量实例二：内径测量讲解如何使用游标卡尺测量内径。
5.3 测量实例三：深度测量讲解如何使用游标卡尺测量深度。
2024版游标卡尺公开课教案x
技能。
案例分析
通过案例分析的方式， 让学生了解游标卡尺在 实际工作中的应用和注
意事项。
6
小组讨论
鼓励学生开展小组讨论， 分享学习心得和操作经 验，促进彼此之间的交
流与合作。
02
游标卡尺结构与功能
2024/1/28
7
游标卡尺主要组成部分
普通游标卡尺
分度值为0.1mm或0.05mm，测 量范围广泛，适用于一般精度要
求的测量。
带表游标卡尺
在游标上装有指针和表盘，可直 接读取长度值，提高了测量精度
和效率。
数显卡尺
采用电子数显技术，可直接显示 测量数值，具有高精度、高分辨 率、易读数等优点。同时还可连
接电脑进行数据处理和分析。
2024/1/28
30
THANKS
感谢观看
2024/1/28
31
深度测量方法
使用游标卡尺的深度测量功能：将深 度测量杆插入被测孔内，读取主尺和 游标的数值。
注意事项：确保深度测量杆与被测孔 垂直，避免倾斜导致误差；注意测量 杆的长度限制。
13
提高测量精度和效率的技巧
选用合适的游标卡尺
根据被测物的尺寸和精度要求， 选择合适的游标卡尺规格和精度
等级。
保持游标卡尺清洁
2024/1/28
防锈处理
对于金属部分，可以涂抹 一层薄防锈油，以防止生 锈。但要注意不要涂抹过 多，以免影响测量精度。
存放方式
在不使用时，应将游标卡 尺存放在干燥通风的地方， 避免潮湿和阳光直射。
20
故障诊断及维修流程简介
故障识别
当游标卡尺出现故障时，首先要识别 故障类型，如测量不准确、卡尺无法 滑动等。
游标卡尺教学课件游标卡尺教案优质课(大全)
日常维护保养注意事项
保持清洁
定期清洁游标卡尺的表 面和测量面，去除灰尘 、油污等杂质，避免影 响测量精度。
防锈保护
对游标卡尺的金属部分 进行防锈处理，如涂防 锈油或放在干燥处，以 防生锈。
轻拿轻放
在使用和存放过程中， 应轻拿轻放，避免碰撞 或跌落导致损坏。
定期校准
定期对游标卡尺进行校 准，确保其测量精度符 合要求。
精度等级与选用方法
精度等级ቤተ መጻሕፍቲ ባይዱ
游标卡尺的精度等级一般分为0.1mm、0.05mm和0.02mm 三种。不同精度等级的游标卡尺，其测量范围和分度值也有 所不同。
选用方法
在选择游标卡尺时，应根据实际需要选择合适的精度等级和 测量范围。同时，还要注意检查游标卡尺的外观是否完好、 测量面是否平直、刻度是否清晰等。
测量长度
将被测物体置于游标卡尺两测量面之间，轻轻旋紧固定螺钉，读取主 尺和游标的刻度值，计算得出被测长度的数值
测量内外径
使用游标卡尺的内外测量爪分别测量被测物体的内外径，注意测量时 要保持游标卡尺与被测物体垂直，并轻轻旋紧固定螺钉
测量深度
使用游标卡尺的深度测量杆测量被测物体的深度，将深度测量杆插入 被测物体内部，读取主尺和游标的刻度值，计算得出深度的数值
读取主尺上的整数部分：找 到游标零线与主尺刻线重合 的位置，该位置的整数即为 被测长度的整数部分。
读取游标上的小数部分：观 察游标上与主尺刻线重合的 刻线，该刻线对应的数值即 为被测长度的小数部分。
注意在读数时要保持视线与 卡尺刻度垂直，避免视觉误 差。
还要注意卡尺的精度和测量 范围，选择合适的卡尺进行 测量。
常见故障类型及原因分析
刻度模糊
由于长期使用或保养不当，导致刻度磨损或 污染，造成读数困难。
游标卡尺的介绍和使用方法
游标带表卡尺介绍与使用方法培训资料一、游标卡尺种类：1．普通游标卡尺2．带表游标卡尺3．电子数显卡尺4．深度游标卡尺5．高度游标卡尺6．齿厚游标卡尺二、介绍带表游标卡尺外形：1.刀口内量爪2.外量爪3.4.制动螺钉5.尺身6.深度尺7.微动装置8.尺框9.表盘指针三、带表游标卡尺的作用和测量：1．刀口内量爪：测量零件内孔、内宽、内径。
2．外量爪：测量零件长度、直径、厚度。
3．深度尺：测量零件内深度、长度。
4．尺身：本身刻有读数，便于读取数值。
5．卡框：移动后表盘指针容易读取尾数值。
四、读取正确读数：1．一般我们所用带表游标卡尺为0-150mm，精确度为0.02mm，即带盘上每格为0.02mm,表针转动半圈为50格，50格×0.02mm=1mm。
即可以看到尺身刻度数值刚好与尺框对齐1mm处表盘指针指向“0”，即为1mm。
2．带表游标卡尺的读数由尺身，尺框、表盘、指针组成，通常尺身刻度每间隔为1mm。
而表盘指针每指一格为0.02mm(如指在每一格中间左右,即读其估计值)。
3．读数举例：a．尺框指在尺身刻度2mm时，而表盘指针指在刚好为“0”，即读数为2mm+0.00mm=2.00mm.b．尺框指在尺身刻度2mm时,而表盘指针指在刚好为5格,即读数为5格×0.02mm=0.1mm,再加上2mm,即为0.1mm+尺身2mm=2.1mm。
c．尺框指在尺身刻度任意数值时，再加上表盘指针上读数，即读出数值。
如此类推读取数值。
五、带表游标卡尺的正确使用：带表游标卡尺使用方法是否正确，直接影响精度，使用时应遵守下列要求：1．使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2．检查零位。
轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。
游标卡尺的使用教案设计
《游标卡尺的使用》教案设计重点：游标卡尺的读数原理、读数方法难点：游标卡尺的读数原理、读数方法在零件测量操作中的运用掌握学生讲解2：游标卡尺的功能游标卡尺的可以测量筒的内径、外径和深度，也可以测量物体的长度等（但只能最多测量十几个厘米的长度）活动二：游标卡尺的刻线原理及读数方法教学资源平台，学生在线讨论区的问题主要集中为：问题1:如何得出上下格之差0.02mm？问题2：所求出0.02mm为何即为游标卡尺的测量精度？（问：1:如何得出主副尺上下格之差为0.02mm？）★ 1、游标卡尺的刻线原理：读数值0.02mm的游标卡尺，尺身每小格1mm，当两爪合并时，游标上的50格刚好与尺身上的49mm对正，即用49mm并等分为50格，每格为49/50=0.98mm，则尺身和游标每格之差为1-0.98=0.02mm。
此值即为卡尺的测量精度。
①主尺最小刻度值②游标最小刻度值③两者差值（问题2：所求出0.02mm为何即为游标卡尺的测量精度？）测量0.02mm塞尺薄片，观察主副尺重合线，重合线为游标上第一格与主尺刻度线重合。
测量0.04mm塞尺薄片，观察主副尺重入1mm厚薄片时，则游标零位与1mm刻度线重合。
游标卡尺就是巧妙的利用游标分度来读取mm下一位准确数字的。
游标卡尺的读数原理理解透彻了，游标卡尺的读数方法也就迎刃而解。
★2、游标卡尺读数方法游标卡尺读数方法的步骤如下：①确定游标卡尺精度（问题3：如何确定游标卡尺精度？）游标卡尺铭牌下有标注；查看游标尺格数本次使用的游标卡尺精度为0.02mm②进行游标卡尺校零将内外量爪擦拭并拢，查看主尺与副尺的零线是否重合，若不重合则说明游标卡尺存在误差，需要送到检修室维修之后才能使用。
③读整数+读小数整数数值从主尺上读取，以此数值为例，整数应为18.00mm，小数读取则是找寻主副尺相重合线条，0.78mm最后将两者数据相加即为最终读数18.78mm。
将读数输入数据输入器中，点击确认，软件将自动判断数值正确性。
游标卡尺公开课教案
程序
教学内容
教师活动
学生活动
一、新课
导入
同学们运用工具对工件进行长度测量，并记录下测量结果。
你的小数位测量结果是怎么得到的呢？
在机械制造中如何来更高精度的测量尺寸呢？
游标卡尺就是一种应用非常广泛的能直接读数的量具，能得到精确测量结果。
教师：布置任务
教师测量工件
师生共同评价
师生共同评价
教学设计说明：
１、游标卡尺是机械加工中最重要的测量仪器之一，使用规范及读数准确直接影响产品的质量。如何让学生正确读数，常规手段难以讲解清楚。本节课利用多媒休辅助教学，充分利用其放大性好，交互性强的特点，很好地突破了教学的难点。
２、本节课设计成学生“问题、观察、思考”与“自主性学习”的模式，能更好地激发学生学习热情和探求知识的欲望，能更好地培养学生的观察和思维能力。
游标尺，每一等分9/10mm，
游标尺每一等分与主尺最小刻度相差1/10mm，
准确度1/10mm（0.1 mm）
（五）、读数方法：
1、读尺身上位于游标零线左面的尺寸数（mm）。这个数为测量结果的整数部分。
2、读游标上与尺身上刻线对齐的刻线数值，乘以卡尺的精度，所得乘积为测量结果的小数部分。
3、把两部分相加就是卡尺的读数
游标卡尺按其测量精度
可分为0.10,0.05和0.02mm三种。
目前机械加工中常用精度为0.02mm的游标卡尺。
这三种精度的游标卡尺，尺身上的刻线相同，都是每一小格为1mm，所不同的是游标格数与尺身相对的格数不同。
例：精度为0.1mm,游标卡尺的刻线原理:
主尺最小刻度1mm，
游标尺10等分，总长9mm，
学生：动手
测量
记录结果
游标卡尺的使用教案
课题：游标卡尺的使用课时：1授课方式：讲授一、教材分析游标卡尺作为一个测长基本仪器，其功能结构、测量原理和读数方法要求学生熟练掌握。
但是由于它的测量原理比较抽象，学生难于理解，而且在中学阶段学生很少接触到起其实际应用，容易遗忘。
针对这种现象，我们把游标卡尺的测量原理作为本节课的一个教学重点。
二、教学目标：1.知识与技能目标（1）学生了解游标卡尺的结构和测量原理。
（2）使学生学会使用游标卡尺测外径﹑内径和深度。
（3）使学生掌握游标卡尺的两种读数方法，达到熟练读数的目的。
2. 过程与能力目标使学生能从10分度的游标卡尺测量原理推出20分度和50分度的原理，达到举一反三的能力。
3. 情感态度和价值观目标通过练习游标卡尺的使用，培养学生规范严谨的治学态度和工作作风。
三、教学重点和难点：1.游标卡尺的测量原理。
2.游标卡尺的读数。
四、教学方法游标卡尺的测量原理比较抽象，难于理解，为了突破难点，我们采取以下措施（1）引入课题前，利用一个简单的智力问题在学生心目中先渗透游标卡尺的测量原理，这样可以起到知识铺垫的作用，对程度较好的学生则具有启发性；（2）利用实物投影和ppt课件演示；（3）引入自制的大型游标卡尺模型配合演示；（4）画图辅助理解；（5）学生掌握10分度的游标卡尺测量原理和读数方法后，引导学生自己推导20﹑50分度的游标卡尺。
本节课采用的主要教学方法是：讲授法，启发式和引导探究式相结合。
以上教学方法可以充分发挥教师的主导作用和学生的主体作用，培养学生的思维能力和探究能力。
采用的教学手段主要有：投影、ppt课件。
以上教学手段既可以帮助学生理解，同时也可以起到激发学生兴趣，调动情感注意力的作用。
五：教学过程（四个环节）第1个环节——渗透思想，引入课题在大屏幕上打出刻度尺，通过提问后指出：刻度尺精确度为mm,在某些领域满足不了要求【问题1 】怎样才能提高测量长度的精确度呢?学生:将刻度尺最小刻度缩短为0.1mm。
游标卡尺课程教案设计
游标卡尺课程教案设计一、教学目标：知识目标：1、熟悉游标卡尺的组成、测量原理及读数方法；2、明了游标卡尺使用中的注意事项和维护保养知识。
3、培养训练学生的思维、观察能力和模仿动手能力。
能力目标：1、用游标卡尺迅速、准确测量零件的尺寸。
2、运用所学知识解决测量中遇到的问题。
情感目标：1、培养学生学习的主动性、参与性。
2、培养学生科学、严谨、细致的学习态度。
二、教学重点：1、游标卡尺刻线原理和读数方法；2、游标卡尺的使用注意事项；3、游标卡尺的维护保养要求。
三、教学难点：游标卡尺的刻线原理和读数方法四、教学内容及课时分配：1、复习提问3分钟2、导入新课2分钟3、讲授新课36分钟4、归纳总结3分钟5、布置作业1分钟五、教学仪器、教具：投影仪、钢直尺，游标卡尺，已加工零件（d=29.8mm）。
六、教学方法：采用实物直观演示和启发式教学方法，在教室的指导下，让学生动手测量，通过提出问题——研究问题——解决问题——归纳总结等环节完成整个教学过程，体现“教为主导，学为主体”的教学原则。
七、教学过程及板书设计：教学过程：一、复习提问：1、量具的定义？用来测量、检验零件及产品尺寸和形状的工具叫做量具。
2、量具按用途不同可分为哪几种量具？万能量具、专用量具、标准量具。
二、导入新课：现在我们看这个加工好的零件，不知道这个零件的长度、外圆直径、内孔直径、孔深度，那么请同学用我们以前学过的方法帮我测量出来，测量结果保留小数点后两位数，经过测量，有学生提出问题：1、我们不知道如何测量外圆、内孔的直径和孔的深度；2、为什么我们测不出小数点后两位数。
老师回答：大家能提出问题，说明已经进入角色了。
如何完成我上面提出的测量工作，钢直尺无能为力了，需要一种新的测量工具，就是我们这节课所讲的游标卡尺，他能解决你们提出的问题。
三、讲授新课1、游标卡尺的结构：1）学生拿游标卡尺对照教材的结构图，认识游标卡尺的结构；然后让同学总结游标卡尺的结构，如下图。
游标卡尺的使用方法(全)课件
其他行业中的应用
建筑行业
塑料加工
在建筑行业中，游标卡尺可用于测量建筑 材料的尺寸，如钢筋直径、木材厚度等， 以确保施工质量。
游标卡尺可用于测量塑料制品的尺寸和形 状，如塑料管的内径和外径、塑料板的厚 度等。
陶瓷生产
玻璃制造
在陶瓷生产过程中，游标卡尺可用于测量 陶瓷制品的尺寸和形状，如陶瓷盘的直径 、陶瓷杯的高度等。
对于不规则的外径表面，可以采 用多点测量的方法，取平均值作
为最终结果。
测量深度的方法
将游标卡尺的深度测量杆插入被测孔内，直至测量面与被测孔底面紧密接触。
读取游标卡尺上的数值，记录测量数据。注意在读取数据时，应确保视线与尺面垂 直。
对于较深的孔或槽，可以采用多次测量的方法，取平均值作为最终结果。同时，要 确保游标卡尺的测量面干净、无污渍，以免影响测量精度。
机械制造中的应用
01
02
03
测量工件尺寸
在机械制造过程中，游标 卡尺可用于测量工件的长 度、宽度、高度等尺寸， 确保工件符合设计要求。
检查加工精度
通过游标卡尺的测量，可 以检查工件的加工精度， 如平行度、垂直度等，以 确保产品质量。
辅助装配定位
在机械装配过程中，游标 卡尺可用于辅助定位，确 保各部件的准确安装。
用力过大导致变形。
读取游标卡尺上的数值，记 录测量数据。注意在读取数 据时，视线应与尺面垂直，
以避免视觉误差。
测量时应多次测量取平均值， 以提高测量精度。
测量外径的方法
将游标卡尺外测量爪张开至大于 被测外径的尺寸，紧贴外径表面
。
读取游标卡尺上的数值，记录测 量数据。同样需要注意视线与尺
面垂直，避免视觉误差。
存放环境
《游标卡尺的使用》教案公开课
《游标卡尺的使用》教案精品公开课第一章：课程介绍1.1 课程目标了解游标卡尺的基本概念和结构学会正确使用游标卡尺进行测量掌握游标卡尺的维护和保养方法1.2 教学方法讲授与示范相结合实操练习与互动问答分组讨论与分享心得1.3 教学内容游标卡尺的种类与作用游标卡尺的构造与原理游标卡尺的使用步骤与注意事项第二章：游标卡尺的种类与作用2.1 游标卡尺的种类固定游标卡尺公英制游标卡尺电子游标卡尺数字游标卡尺2.2 游标卡尺的作用长度测量深度测量孔径测量高度测量第三章：游标卡尺的构造与原理3.1 游标卡尺的构造尺身游标测爪固定螺丝测量深度附件3.2 游标卡尺的原理游标原理测量范围与精度测量力与测量速度第四章：游标卡尺的使用步骤与注意事项4.1 使用步骤清洁游标卡尺调整游标卡尺固定测爪测量长度测量深度读取测量结果4.2 注意事项测量前检查游标卡尺是否归零避免用力过猛导致损坏测量过程中保持游标卡尺平稳避免测量过程中摆动或震动使用完毕后及时归位并存放第五章：游标卡尺的维护和保养5.1 游标卡尺的维护定期清洁游标卡尺检查游标卡尺的磨损情况润滑活动部件更换磨损的测爪或游标5.2 游标卡尺的保养存放时避免受潮或受尘避免长时间暴露在高温或低温环境中使用干净的布擦拭游标卡尺避免使用酒精或其他化学剂清洁游标卡尺第六章：游标卡尺的实际操作演示6.1 操作演示内容演示如何正确使用游标卡尺进行长度、深度、孔径和高度的测量展示如何调整游标卡尺的零位展示如何读取游标卡尺的测量结果演示如何使用游标卡尺进行测量误差的基本分析6.2 操作演示步骤准备测量样品，包括不同长度、深度和孔径的工件演示游标卡尺的组装和拆卸过程展示如何对游标卡尺进行校准进行各种测量操作，并展示如何记录测量数据讨论测量结果的准确性和可能出现的误差第七章：游标卡尺的使用案例分析7.1 案例分析目的通过实际案例分析，使学员更好地理解游标卡尺在工程测量中的应用学会解决实际操作中可能遇到的问题7.2 案例分析内容分析不同行业中游标卡尺的使用案例探讨游标卡尺在精密制造、机械加工、汽车维修等领域的应用分析案例中测量任务的需求、测量方法的选择、测量结果的评估等方面7.3 案例分析步骤选取典型案例进行讲解和分析学员分组讨论，分享各自对案例的理解和解决方案第八章：游标卡尺的测量误差分析8.1 误差来源游标卡尺本身的制造误差操作者的读数误差测量环境的影响（如温度、湿度）测量样品的影响（如表面粗糙度、形状误差）8.2 误差分析方法系统误差与随机误差的区分误差的大小、方向和稳定性分析测量不确定度的计算8.3 误差减小与补偿方法校准游标卡尺以减小系统误差改进测量方法和使用技巧以减小随机误差采用适当的测量程序和设备以补偿环境因素的影响第九章：游标卡尺的替代测量工具9.1 替代工具概述介绍其他常见的测量工具，如外径千分尺、内径千分尺、百分表等比较这些工具与游标卡尺的优缺点和适用场合9.2 替代工具的使用方法详细讲解其他测量工具的基本使用方法和操作步骤展示如何与其他工具配合使用以提高测量效率和精确度9.3 选择合适的测量工具讨论在实际工作中如何根据测量需求选择合适的工具强调在不同情况下灵活运用不同工具的重要性10.1 课程回顾复习本课程的主要内容和知识点回顾游标卡尺的使用技巧和实际操作经验10.2 常见问题解答针对学员在课程中提出的问题进行解答和讨论分析学员在实操中遇到的问题并提供解决方案10.3 课程考核进行实操考核，检验学员对游标卡尺使用的掌握程度提交一份游标卡尺使用心得报告，包括学习体会和案例分析进行理论知识考核，测试学员对游标卡尺相关知识的了解重点和难点解析重点环节1：游标卡尺的种类与作用需要重点关注的原因：了解游标卡尺的种类和作用对于选择合适的测量工具和正确进行测量至关重要。
游标卡尺、千分尺的读数及使用方法教学设计
读数原理： 理
高学生的兴趣
(明白)
和积极性
(3)游标卡尺的 读数方法 （会读）
1、多媒体课件动画演示： 1、学生看大屏幕 课件、卡尺
讲解读数方法
动画
突出学生的主
2、创设情境，启发讲授 2、学生思考,回 体地位，引导
3、教师引导：师生互动, 答问题
学生探究、解
合作探究
3、 师生 合作 交 决问题
流，作出判断 ，从学生的问
的量具？有没有更精确 答问题
千分尺
的测量长度的仪器呢?
2、实物展示:展示并操作 2、学生观看老师 起到凝神、起
游标卡尺、千分尺。
操作
兴、点题作用,
迅速提高学生
3、学生观察桌上 的 注 意 力, 提
的量具
高学生的兴
趣。
(二）合作探究,
构建知识
1、游标卡尺读数 1、教师引导：让学生先 1、学生看课本， 使用游标卡尺
（三）、学生对单纯的理论学习兴趣不高，学习的效果不理想,只有通过生动 形象的演示,学生亲手实践体验，理论、实践有机结合，才能培养学生的动手 能力、分析解决问题的能力. 四、教学目标（知识与技能，方法和过程，情感态度与价值观） （一）、知识与技能： 1、了解游标卡尺、千分尺的构造及种类 2、知道其各部分的用途及用法。 3、会正确判读游标卡尺、千分尺的读数。 4、能正确使用游标卡尺、千分尺测量工件. (二)、能力目标 1、通过学生实际测量和实物使用操作，在过程中规范游标卡尺、千分尺的使 用方法。 2、通过学生的交流分析，了解游标卡尺、千分尺的测量原理，总结读数要点。 3、在实际的测量过程中培养严密的科学态度及较强的动手能力。 （三）、情感态度与价值观目标: 1、在操作过程中,通过学生的交流与评价，培养学生的合作意识,质量意识. 2、做好仪器整理工作，养成对工作积极,认真负责，严谨的行为习惯。 3、通过设问,形成和保持学生学习技术的兴趣和愿望.
