日本共立4102 接地电阻测试仪说明书

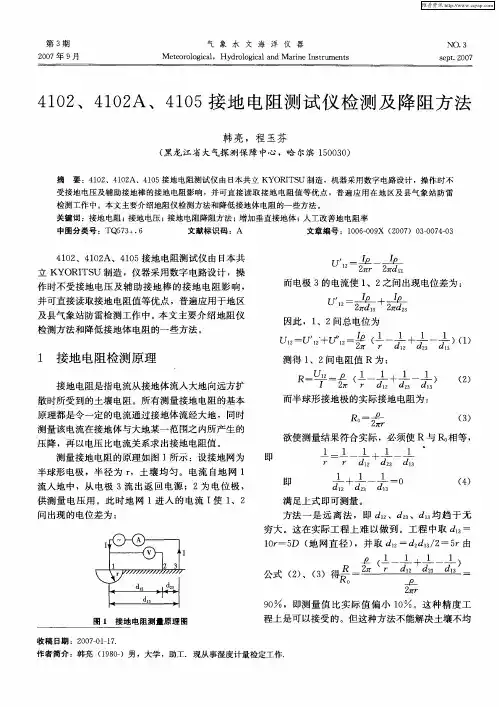

4102、4102A、4105接地电阻测试仪检测及降阻方法
１ 接地 电 阻检 测 原 理
接地 电阻是 指 电流从 接地体 流人 大地 向远 方扩
散 时所 受 到 的土壤 电阻 。所 有测 量接 地 电阻 的基本 原理都 是令 一定 的 电流通过 接地 体流 经大 地 ，同时 测量该 电流在接地 体 与大地 某一 范 围之 内所 产 生 的
测得 １ 、２间 电阻值 Ｒ 为 ：
Ｒ Ｕ －Ｐ （ 一 １ 一 ） （ －￣ ＿ 十１ ２ ２ １ ）
而半 球形 接地 极 的实际 接地 电阻 为 ：
Ｒｏ 卫 ｒ ２ｒ ｒ
（） ３
压 降 ，再 以 电压 比电流关 系求 出接地 电阻值 。
测 量接 地 电阻 的原理如 图 １所示 ：设 接地 网为
受接地电压及辅助接地棒的接地 电阻影响 ，并可直接读 取接地 电阻值等优 点 ，普遍应 用在地 区及县气 象站 防雷
检测工作中 。本文主要介绍地阻仪检测方法和降低接地体 电阻 的一些方法 。
关键词 ：接地 电阻 ； 接地 电压 ；接地 电阻降阻方法 ； 增加垂直接地体 ； 人工改善地 电阻率 中图分类号 ：Ｔ ７ ＋． Ｑ５ ３ ６ 文献标识码 ：Ａ 文章编号 ：１ ０一０ Ｘ （０ ７ ３０ ７—３ ０ ６Ｏ ９ ２ ０ ）０～０ ４０
接地电阻测试仪简单使用说明书
接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。
（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。
（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。
3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。
4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。
电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

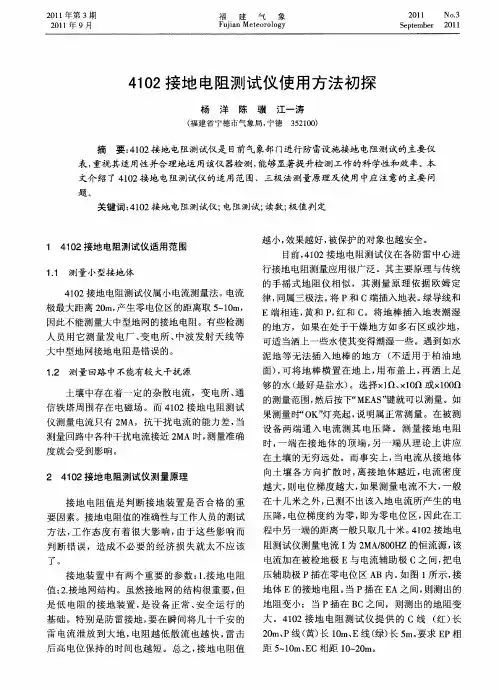

4102接地电阻测试仪使用方法初探
果 测量 Ｏ 灯亮 起 ， 明属 正 常测量 。在被 测 Ｋ” 说
设 备 两 端 通 入 电流 测 其 电压 降 。测 量 接 地 电 阻 时 ， 端 在 接 地 体 的顶 端 ， 一 端 从 理 论 上 讲 应 一 另
在 土 壤 的无 穷远 处 。而事 实 上 ， 电流 从接 地 体 当
道 、 罐 等 已作 等 电位 连 接 ， 法 确 定接 地 极 的 贮 无
方位 及布 局 ， Ｅ两 极放 置很 难满 足上 述要 求 ， Ｃ、 此 时 应 在 几个 方 位 检 测 多 次 ， 后取 平 均 值 ， 最 以减
少误 差 。
打表 ，表 示有 直流 杂 散 电流 ，此时须 按 下“ Ｖ Ａ Ｃ”
题。
关键 词 ： １ ２接地 电阻测试 仪 ； ４０ 电阻测试 ； 读数 ； 极值 判 定
ቤተ መጻሕፍቲ ባይዱ
１ ４０ １ ２接地 电阻测试 仪适 用范 围
１１ 测 量 小型接 地体 ．
越小， 效果 越好 ， 被保 护 的对象 也越 安全 。 目前 ， １ ２接地 电阻测试 仪 在 各 防雷 中心进 ４０ 行接 地 电阻测 量应用 很 广泛 。其主 要原 理 与传统 的 手摇 式 地 阻 仪相 似 ， 其 测 量 原 理 依 据 欧姆 定 律， 同属三 极法 。 Ｐ和 Ｃ端 插入 地表 。 导线和 将 绿 Ｅ端 相连 ， 和 Ｐ 红 和 Ｃ 黄 ， 。将 地 棒插 入 地 表 潮湿 的地 方 ，如果 在 处 于干 燥地 方如 多 石 区 或沙 地 ，
规定 的 ５ ｍ增 长 到几 十米 甚 至近 百 米 ，此 时测 量
３ 利用特殊功能测量导体的等 电位连接 ． ５
在 防雷 检 测 中 ， 往往 需要 测 量 金属 件 及 电气 设 备 的外 壳 与 地 网的 电气 构 通 情 况 或 需 了解 两
接地电阻测试仪的使用 (2)[001]
![接地电阻测试仪的使用 (2)[001]](https://img.taocdn.com/s3/m/2380f0937e192279168884868762caaedd33bab7.png)
接地电阻测试仪的使用引言接地电阻测试仪是用于测量接地电阻的一种仪器，广泛应用于工业、建筑、电力等领域。
本文将介绍接地电阻测试仪的基本原理、操作步骤和注意事项。
一、基本原理接地电阻测试仪通过测量接地电极与大地之间的电阻来评估接地系统的性能。
使用测量电流和电压的关系，根据欧姆定律计算接地电阻。
常见的接地电阻测试仪是四线接法，它包括了两个测量电极和两个电流引线。
测试仪内置一个电流源，通过将电流引线连接到待测接地体，电流从一个电极进入接地体，从另一个电极回到仪器。
测量电压引线通过对接地体连接的两个端口进行测量，测量到的电压由于电阻造成的电压降。
二、操作步骤接地电阻测试仪的操作步骤如下：1.准备工作：–确保接地电极和测试仪设备没有损坏或松动。
–检查测试仪的电源和电池是否充足。
–根据实际情况选择合适的测试范围。
2.设置仪器：–打开接地电阻测试仪，并确保仪器处于正常工作状态。
–根据实际需求设置测试模式和范围。
3.连接电极：–将测量电流引线连接到待测的接地电极上。
–将测量电压引线连接到接地电极的两个端口上。
4.进行测试：–按下测试按钮开始测试。
–测量仪器会自动发送一定大小的电流，并测量电压降。
–测试仪会计算接地电阻，并在显示屏上显示结果。
5.分析结果：–根据测试结果，判断接地系统的性能是否符合要求。
–如果接地电阻过大，可能会影响设备的正常运行，需要采取相应的措施提高接地性能。
三、注意事项1.测试环境应保持干燥，以免影响测试结果。
接地电极和测试仪设备应定期清洁，以免产生接触电阻。
2.在测试过程中，应保证测试仪器和电极的连接牢固，避免松动或断开。
3.在选择测试仪器的测试范围时，应根据实际情况选择合适的范围，以确保测试结果的准确性。
4.在进行测试之前，应检查接地电极是否与其他金属结构紧密接触，以确保测试结果真实可靠。
5.在测试过程中，应注意安全防护，避免触电或其他事故发生。
测试人员应穿戴好防护用具，遵守相关安全规定。

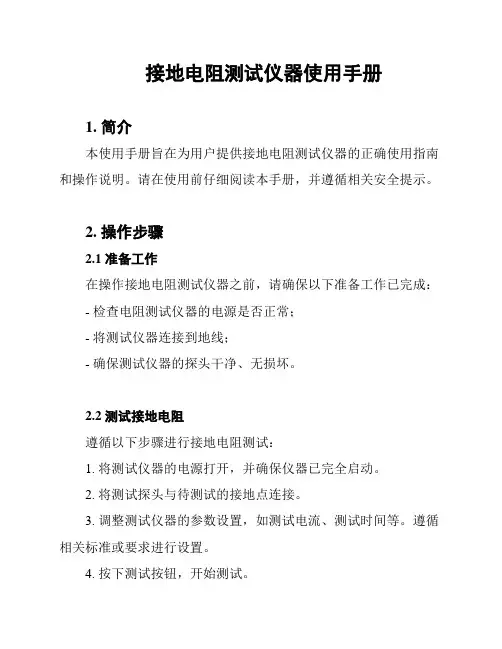

接地电阻测试仪器使用手册
接地电阻测试仪器使用手册1. 简介本使用手册旨在为用户提供接地电阻测试仪器的正确使用指南和操作说明。
请在使用前仔细阅读本手册，并遵循相关安全提示。
2. 操作步骤2.1 准备工作在操作接地电阻测试仪器之前，请确保以下准备工作已完成：- 检查电阻测试仪器的电源是否正常；- 将测试仪器连接到地线；- 确保测试仪器的探头干净、无损坏。
2.2 测试接地电阻遵循以下步骤进行接地电阻测试：1. 将测试仪器的电源打开，并确保仪器已完全启动。
2. 将测试探头与待测试的接地点连接。
3. 调整测试仪器的参数设置，如测试电流、测试时间等。
遵循相关标准或要求进行设置。
4. 按下测试按钮，开始测试。
5. 在测试完成后，记录测试结果。
注意事项：- 若测试结果超出预定范围，可能存在接地故障或不良连接。
请检查并修复问题后重新测试；- 测试时应注意保持测试仪器的稳定，并避免外界干扰；- 遵循测试仪器的维护保养要求，保持仪器的良好状态。
3. 安全提示使用接地电阻测试仪器时，请遵循以下安全提示：- 在测试过程中，确保操作人员穿戴适当的个人防护装备；- 避免在潮湿的环境中使用测试仪器；- 不要将测试仪器暴露在高温、高湿度或腐蚀性气体等恶劣环境中；- 在不使用测试仪器时，及时将其断电并储存于干燥、通风良好的环境中。
4. 维护保养为确保接地电阻测试仪器的正常运行和准确性，建议进行定期的维护保养：- 清洁仪器表面和探头，避免灰尘或污垢的积聚；- 定期校准测试仪器，以保持其准确性。
以上为接地电阻测试仪器使用手册的简要内容说明。
如需了解更详细的操作方法，请参阅设备制造商提供的详细说明书或与专业人员进行咨询。
祝您测试顺利！。
接地电阻测试仪操作规程-常用文件整理(2022年参考新模板)
接地电阻测试仪操作规程-常用文件整理
（2022年参考新模板）
将本仪器配备的测试线：红线组粗、细连线分别接至A、a 接线柱，黑线组粗、细连线分别接至B、b接线柱。
将测试夹其中的一个夹牢被测试设备的总接地线（或电源插头的接地端），另一个夹至被测设备可触及的金属部分。
根据被测产品的要求选择25A档。
选择自动定时方式。
将电流调节旋钮逆时针调至零位。
接通电源，按电源开关，此时数码管点亮。
按“启动”按钮，调节电流旋钮，使电流达到规定值25A，读下此时的电阻值；若过流灯亮，蜂鸣器报警，则按“复位”按钮，重新由小到大缓慢调节电流旋钮。
若发生超阻报警，说明被测产品的接地电阻达不到要求。
自动定时，定时结束，自动复位。
4102AH-接地电阻测试仪4102AH指针式接地电阻测试仪
RL120960
设备名称
VC6412钳型接地电阻测试仪
品牌
润联科技
供应商
邢台润联机械设备有限公司
市场价
1740
VICTOR 6412钳型接地电阻测试仪VC6412
|基|本|功|能|
测量模式测量范围分辨力基本准确度
电阻0.010-0.099Ω 0.001Ω ±(1%+0.01Ω)
0.10-0.99Ω 0.01Ω ±(1%+0.01Ω)
ETCR新款钳形接地电阻仪是我公司对老款产品的再次完美升级，新老产品性能对比：
项目
ETCR2000（老款）
ETCR2000+（新款）
产品外观
开机时间
自检需6秒，开机时间长容易造成开机错误。
自检只需0.5秒，开机瞬间完成。
测量范围
0.01-1000Ω。
0.01-1200Ω，量程更宽。
存储数据
30组。
99组。
开机启动、工作最大电流小于50mA，连续工作约30小时
随机附件
仪表：1件；测试环：1件；仪表箱：1件；用户手册、保修卡、合格证：1份
库号
RL121004
设备名称
ETCR2800A非接触式接地电阻在线检测仪
品牌
润联科技
供应商
邢台润联机械设备有限公司
市场价
7440
一．简介
ETCR2800非接触式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，采用在线测试、非接触测量、地线穿心通过、无需自检、实时检测、远程监控。内置传感器与电路板，完全密封，具有防雨淋、防水、防尘功能，确保野外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。
接地电阻测试仪说明书
始于１９４０年高质量高品质是我们的一贯传统Ｑｕａｌｉｔｙ ａｎｄ ｒｅｌｉａｂｉｌｉｔｙ ｉｓ ｏｕｒ ｔｒａｄｉｔｉｏｎ接地电阻测试仪 接地电阻测试系列小巧轻便，防尘防漏ＭＯＤＥＬ ４１０５ＡＭＯＤＥＬ ４１０２ＡＨ（硬质箱）ＭＯＤＥＬ ４１０５ＡＨ（硬质箱）ＫＥＷ ４１０２Ａ／４１０２ＡＨ技术参数： ●小型轻量，采用强耐冲击的新素材外壳 ●除了精密测试同时配备简易测试用探棒（使用肩带进行简易测试） ●可进行地电压测试 ●辅助接地电阻值过大时，启动警告功能 ●即使淋少量雨也无妨的防尘防水设计符合国际安全规格ＩＥＣ６０５２９（ＩＰ５４） ●设计符合国际安全规格ＩＥＣ６１０１０－１ ＣＡＴ．ＩＩＩ ３００ＶＫＥＷ ４１０５Ａ／４１０５ＡＨ技术参数： ●即使淋少量雨亦无妨的防尘防水构造ＩＥＣ ６０５２９（ＩＰ ５４） ●除了精密测试，也同时配备了简易测试用探棒（使用肩带进行简易测试） ●国际安全规格ＩＥＣ ６１０１０－１ ＣＡＴ ＩＩＩ ３００Ｖ， ＩＥＣ ６１５５７ ●可进行地电压测试 ●辅助接地电阻数值过大时，警告功能会自动启动 ●小型、轻量，采用了强耐冲击力的新素材外壳ＭＯＤＥＬ７１００９０９１（电线组合用携带箱）８２００（电线卷轴）８０３２（辅助接地棒２根１组）７０９５Ａ（接地测试线 红２０ｍ 黄１０ｍ 绿５ｍ）附件精密测试用测试线组合（包括测试线卷轴）可选件接地电阻 ０￣２０Ω／０￣２００Ω／０￣２０００Ω 接地电压（５０，６０Ｈｚ） ０￣２００Ｖ（ＡＣ）附 件测 试 范 围１０５（Ｌ）×１５８（Ｗ）×７０（Ｄ）ｍｍ约５５０ｇ（含电池）精 确 度耐 电 压重 量接地电阻 ±２％ｒｄｇ±０．１Ω（２０Ω量程），±２％ｒｄｇ±３ｄｇｔ（２００／２０００Ω量程），接地电压±１％ｒｄｇ±４ｄｇｔＡＣ ３７００Ｖ／１分钟单３干电池Ｒ６Ｐ（１．５Ｖ）×６安 全 规 格使 用 电 池外 形 尺 寸可 选 件ＩＥＣ６１０１０－１ＣＡＴ．Ⅲ３００Ｖ污染度２ＩＥＣ６１０１０－２－３１，ＩＥＣ６１５５７－１．５，ＩＥＣ６０５２９（ＩＰ５４防尘防水）７０９５Ａ（接地测试线 红２０ｍ 黄１０ｍ 绿５ｍ） ８０３２（辅助接地棒 ２根１组） ７１２７Ａ（简易测试探棒）９０８４（软质箱） ９１６４（便携硬箱） 单３干电池Ｒ６Ｐ×６ ９１２１（肩带） 使用说明书７１００（精密测定线组合）ＭＯＤＥＬ ７０９５ＭＯＤＥＬ ８０３２。
接地电阻测试仪使用说明
接地电阻测试仪使用说明目录1.产品概述2.技术参数3.器件准备3.1接地电极选择3.2接地电极安装4.测试方法4.1基本操作步骤4.2测试之前的准备4.3测试步骤5.结果分析6.使用注意事项7.故障排除8.售后服务1.产品概述2.技术参数-测量范围：0-200Ω-分辨率：0.1Ω-测量电流：100mA-电源：220VAC，50Hz-工作环境温度：0-50℃，相对湿度<80%3.器件准备3.1接地电极选择选择接地电极时，应根据实际测试环境和要求选择合适的电极类型。
常见的接地电极有铜杆、钢杆和不锈钢杆等。
根据接地系统的规模和土壤特性，选择适当的电极。
3.2接地电极安装安装接地电极时，首先选好合适的位置，然后将电极嵌入土壤中。
确保接地电极与土壤充分接触，并使用适当的工具将电极固定。
确保电极安装牢固，以免影响测量结果。
4.测试方法4.1基本操作步骤以下是接地电阻测试仪的基本操作步骤：1）确保接地电阻测试仪的电源开关处于关闭状态。
2）将测试仪的测试线（红色线）的夹子夹住要测量的接地电极。
3）将另一根测试线（黑色线）的夹子夹住测试仪的夹钳。
4）将测试仪的电源线插入220VAC电源插座。
5）打开测试仪的电源开关。
6）根据需要调整测试仪的测试范围。
4.2测试之前的准备在进行接地电阻测试之前，需要进行以下准备工作：1）确保接地系统无外电源输入，以免干扰测试结果。
2）清理接地电极及测试仪器的接线夹，确保良好的接触。
3）根据测试的环境要求，选择合适的测试范围。
4）检查测试仪器的电源线和测试线是否连接正确。
4.3测试步骤以下是接地电阻测试的步骤：1）按下测试仪的“启动/停止”按钮开始测试。
2）测试仪将发送一定大小的电流到接地电极。
3）测试仪会自动测量电阻值，并在显示屏上显示结果。
4）等待测试仪稳定后，记录电阻值。
5）如果需要重复测试，可以按下“清除”按钮重新开始。
5.结果分析6.使用注意事项1）测试仪器应由专业人员操作。
接地电阻测试仪作业指导书
接地電阻測試儀作業指導書1.目的1.1確保各操作(測試)人員熟練地掌握好接地電阻測試儀的各項操作技能。
1.2確保燈具的各處外露可導電部件與燈具的接地端子之間的接觸電阻符合國家安全標准要求，更好地滿足用戶要求。
2.適用范圍適用於我司接地電阻測試儀(型號：TOS 7300A)。
3.測量儀器中/工具接地電阻測試儀(型號：TOS 7300A)。
4.操作步驟：4.1測試前准備4.1.1測試前首先檢查各電器部件是否完整，確認OK後，接通電源。
4.1.2 將測試導線治具串成一個回路，並將兩端分別接到[CURRENT]和[RETVRE]端子上。
摟[SET]鍵進行測試(測試電流為10A，測試電阻為500 MΩ，測試時間為2.5S，輸出頻率為50HZ。
)，測試得出的電阻值按鍵[SET]完成輸入測試線和治具歸零模式。
4.2測試方法a．開啟電源開關(Power)，按下“1”，進入待機狀態，此顯示屏上可顯示五組參數，可通過“^”“V”鍵進行選擇查看，表示為[M-X]。
b．通過“^”“V”鍵任選一組按[SET]鍵，程式自動進入電流輸出設定模式、測試時間設定模式、測試電阻設定模式、輸入頻率設定模，然後分別將輸出電流設定為10A，測試時間設定為5S，測試電阻設定為500MΩ，輸入頻率設定為50HZ。
輸入OK，按[SET]鍵程式會自動回到該記憶組的主界面，同時自動將各設定參數存入儀器程式內，並發出一聲短暫的“嘀”警告聲，儀器處於待測試狀態。
c．當儀器處於待測試狀態時，將輸出電線夾夾住插頭的地線插頭上，另一根電線夾夾在燈身的五金配件上，按[TEST] 鍵進行測試。
5.測試頻率接地電阻測試為生產線需100%測試項目。
6.品質判定測試通過後，顯示器的左上角顯示“PASS”字樣，同時……，如測試不通過，左上角則顯示“R-OVER”，右下角並顯示具體的電阻，同時儀器發出連續警告聲。
7. 注意事項7.1非經培訓合格人員，不能操作接地電阻測試儀。
接地电阻测试仪使用说明
接地电阻测试仪在信号设备接地电阻测试中有着较为广泛的应用，如：高柱信号机接地电阻测试、信号机械室综合防雷接地电阻测试等，其优点是抗干扰能力强、操作简单。
一、接地电阻测试仪按钮介绍1、接线端钮：接地极（E、E’）、电位极（P）、电流极（C）、用于连接相应的探测针。
2、调整旋钮：用于检流计指针调零。
3、倍率盘：显示测试倍率，×0.1、× l、×l0。
4、测量标度盘：测试标度所测接地电阻阻值5、测量盘旋钮：用于测试中调节旋钮：使检流计指针指于中心线。
6、倍率盘旋钮：调节测试倍率。
7、发电机摇把：手摇发电，为地阻仪提供测试电源接地极电位极电流极测量盘旋钮倍率盘旋钮调整旋钮测量盘指针摇把二、使用接地电阻测试仪测量步骤1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。
如测量高柱信号机地线电阻时的连接方法：电流极电位极接地极2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”与“E、”短接后的公共端相连。
②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3、将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4、将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
接地电阻测试仪器使用说明书
接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。
本说
明书将介绍如何正确地使用接地电阻测试仪器。
在使用接地电阻测试仪器之前，请确保遵守以下安全注意事项：在测试过程中，避免触摸导电部分。
在使用仪器之前，检查设备是否完好无损。
在安装连接线时，确保连接牢固、接地良好。
测试过程中，避免有人靠近或干扰。
将测试仪器的接地线接入待测试的接地系统，确保连接牢固。
将测试仪器的电源线插入电源插座，接通电源。
按下仪器上的测量按钮，测试仪器将开始测量接地电阻。
测试
过程中，设备会显示测量结果。
测量完成后，按下仪器上的断开按钮，断开仪器与接地系统的
连接。
将测试仪器从电源插座中拔出，关闭电源。
如果在测试过程中遇到问题，可以参考以下故障排查方法：
检查连接线是否松动或破损。
检查接地系统是否存在故障。
重新启动测试仪器并重试测试。
使用前请阅读本说明书，确保正确理解和掌握使用方法。
在使用测试仪器过程中，请注意自身安全和设备安全。
如对测试仪器操作不熟悉，请先阅读相关教材或咨询专业人员。
请牢记以上使用说明，以确保正确地使用接地电阻测试仪器。
接地地阻测试仪使用方法
接地地阻测试仪使用方法嘿，朋友们！今天咱就来讲讲接地地阻测试仪这玩意儿的使用方法。
这东西啊，就像是我们电路世界里的小侦探，能帮我们找出接地电阻的秘密呢！先说说准备工作吧。
就好比你要去探险，不得先准备好你的行囊呀！把测试仪拿出来，检查检查是不是完好无损的，电池有没有电，可别到时候关键时候掉链子哟！然后呢，找个合适的测试地点，这可得好好挑，要是找个乱七八糟的地儿，那测出来的数据能准吗？就像你想找个安静的地方思考人生，总不能去菜市场吧！接下来，就该把测试仪的电极按照要求布置好啦。
这就像是给小侦探安排任务一样，得让它们各就各位。
把接地极、电压极和电流极放好，可别放错了位置，不然这小侦探可就迷糊啦，找错方向那可不行！然后呢，打开测试仪，让它开始工作。
这时候啊，你就感觉它像是在努力探索、挖掘秘密一样。
看着那些数值跳动，是不是有点小紧张又有点小期待呀？就好像等着开奖一样。
在测试的过程中，可别乱动那些电极哦，要像守护宝贝一样守着它们。
要是你不小心碰了一下，那数据可能就全乱套啦，就跟你正写作业呢，突然有人把你的本子弄乱了一样，那多烦人呐！等测试结束啦，看看测出来的数据。
哎呀呀，这数据就像是小侦探给我们带回来的情报。
我们得好好分析分析，看看这个接地电阻是不是符合要求呀。
如果不符合，那可得想办法改进啦，就像医生给病人看病一样，得找到病根，然后对症下药。
你说这接地地阻测试仪是不是很重要呀？它能帮我们确保电路的安全，让我们用电的时候更加放心。
就像家里有个可靠的卫士一样，守护着我们的用电环境。
所以啊，大家可得好好掌握它的使用方法，别把这个小侦探给用错了哟！让它发挥出最大的作用，为我们的生活和工作保驾护航。
怎么样，是不是觉得挺有意思的呀？下次再遇到接地电阻的问题，你就知道该怎么摆弄这个小玩意儿啦！。
接地电阻测试仪
接地电阻测试仪使用操作说明仪器型号LK2678BX一、测量线连接本仪器配备一付（两组）测量线，红线组粗测量线接入测试仪红色电流接线柱，红线组细测量线接入红色电阻检测接线柱；黑线组粗测量线接入黑色电流接线柱，黑色组细测量线接入测试仪黑色电阻检测接线柱。
二、接通电源开启电源开关，显示屏数码管点亮。
三、选择量程按需要选择测试量程200 mΩ或600 mΩ档。
开关弹出为200 mΩ量程，此时显示电阻测量范围是0～199.9 mΩ；开关按下为600 mΩ量程，此时显示电阻测量范围是0～600 mΩ。
四、调零将电流调节旋纽逆时针旋至零位五、手动测量1﹑将＂定时＂开关置＂关＂状态。
2﹑检查2(3)－2(5)步骤无误后，按下＂启动＂按钮，＂测试＂灯亮，调节＂电流调节＂旋钮并观察显示屏电流值至所选择的电流值。
3﹑将＂预置／测试＂开关置＂预置＂状态，调节＂报警电阻调节＂电位器，预置报警电阻值。
4﹑按下＂复位＂钮，切断输出电流，同时将＂电流调节＂旋钮旋至最小；将测试夹分开，分别接到被测物的测试点。
5﹑按下＂启动＂钮，＂测试＂灯亮，调节＂电流调节＂旋钮至所需的电流值，然后读下显示屏显示之电阻读数，当被测物的接地区域电阻大于所设定的接地电阻报警值，仪器发出断续声光报警，反之，则不报警。
如需停止测试则按下＂复位＂按钮，＂测试＂灯熄灭，回路电流即可切断，将被测夹从被测物上取下，以备下次测量。
六、定时测量1、将仪器置＂复位＂状态。
2﹑按下＂定时＂开关置＂开＂位置根据需要预置所需的测试时间，调节编码器。
3﹑检查2(3)－2(5)步骤无误后，按下＂启动＂按钮，＂测试＂灯亮，显示屏时间计数器开始倒计数，调节＂电流调节＂旋钮并观察显示屏电流值至所需要的电流值。
4﹑将＂预置／测试＂开关置＂预置＂状态，调节＂报警电阻调节＂电位器，预置报警电阻值。
5﹑按动＂复位＂按钮，切断输出电流，同时将＂电流调节＂旋钮旋至最小；将测试夹分开，分别接到被测物的测试点。
4102A接地电阻测试仪使用说明书
7-2 精密测量（使用接地测试线 M-7095） ⑴ 辅助接地棒的插入和配线
从被测物体开始，每隔 5~10 米分别将 P 端口用，C 端口用辅助接地棒呈一直线深埋入大地，将测试探棒（绿，黄，红）从仪器的 E、P、C 端口开始按被测物、辅助接地棒 P、辅助接地棒 C 的顺序连接。
注意：请尽可能将辅助接地棒插入潮湿泥土中，若不得不插入干燥泥土，石子地或沙地中时，请将辅助接地棒插入部分用水淋湿，使 泥土保持湿润。若在混凝土上进行测量时，请将辅助接地棒放平淋水或将湿毛巾等放在辅助接地棒上。
1、安全w警ww告 Email:Lp@
FAX:0755-88850515
● 本仪器根据 IEC61010 安全规格进行设计、生产，并且于检查合格后在最好状态下出货。
IEC 61010-1 过电压 CAT III 300V 污染度 2 / IEC 61010-2-31/IEC 61557-1，5/IEC 60529（IP54） ● 本说明书包含警告和安全规则，记载了避免人身伤害事故和保持仪器能在长期良好状态下使用的注意事项。 使用前请仔细阅读。
⑵ 地电压的测量 在（1）的状态中，将量程开关设置为 EARTH VOLTAGE（地电压）。若显示电压则表示存在地电压，请确认电压值在 10V 以下。 若电 压值超过 10V，可能导致接地电阻的测量值产生较大误差。请切断所使用被测物的机器电源，待地电压降低后测量接地电阻。
⑶ 精密测量 设置为×100Ω 量程后按下测试开关。LED 点亮，显示处于测量中。接地电阻值太低时请按顺序切换×10Ω，×1Ω 量程。此时显示的 数值为接地电阻测量值。
中国代理:深圳市朗普电子科技有限公司 Email:Lp@
使用说明
TEL:0755-88851600 FAX:0755-88850515
4102AH型接地电阻测仪的使用
4102AH型接地电阻测仪的使用4102型接地电阻测试仪的使用方法及故障分析摘要： 4102型接地电阻测试仪是一种测量接地电阻的专业仪器，是气象行业防雷装置安全检测的重要装备之一。
在现代防雷技术的不断发展下，经过了数十年的改进，4102型接地电阻测试仪在检测行业当中被广泛使用。
它通过接地电阻的测量可以直观地看出该测试点的接地电阻，结合此参数及现场的实际情况，制作出防雷装置检测报告，并作为防雷装置合格证合格核发的重要依据；有使用方便，读数精确，刻度清晰，可读范围广，低能量消耗，方便携带等的优点，在一般环境均能使用。
本文对4102型接地电阻测试仪的使用方法及注意事项进行了归纳、总结，并对某个检测项目出现的数据异常问题进行了综合分析，查找出故障的原因，排除故障。
关键词：4102型接地电阻测试仪；使用方法；故障分析与排除最初人们对接地电阻的测量是用伏安法，通过安培表、伏特计配合，在测定电阻时须先估计电流的大小，选出适当截面的绝缘导线，在预备试验时可利用可变电阻R调整电流，当正式测定时，则将可变电阻短路，由安培表和伏特计所得的数值可以算出接地电阻。
伏安法测量接地电阻有明显不足之处，首先是工作量大，试验时，接地棒距离地极为20～50 m 而辅助接地距离接地至少40～100 m。
另外受外界干扰影响极大，在强电压区域内有时可能无法测量。
从上世纪五六十年代苏联的E型摇表到七十年代国产接地电阻仪的问世，接地电阻测试仪的技术不断提高，但仍有精度不高的缺点。
八十年代以来接地电阻测试仪的投入使用给接地电阻测试带来了生机，它的稳定性相对摇表来说高很多。
而九十年代钳口式接地电阻测试仪的产生则打破了传统测试方法，是接地电阻仪的里程碑。
其使用极为方便，只要钳住接地线或接地棒就能测出其接地电阻。
它具有快速测试，操作简单等优点，但也存在精度不高的缺点，特别在＜0.7Ω以下，无法分辨；另外，单钳口式接地电阻仪主要用于检查在地面以上相连的多电极接地网络，通过环路地阻查询各点接地电阻，使用范围比较狭窄。
4102A接地电阻测试仪使用
4102A/4105A 接地电阻测试仪使用
• 测试仪部件名称
• • • • • • • • LCD显示屏幕 电池更换标志 调试LED指示灯（绿色） 测试按钮 测试端子 测试线（MODEL7095） 辅助接地棒（MODEL8032） 简易测试线（MODEL7094）
仪器使用
• 准备测试
• 电池电压检查：
2、通路测试
• • • 测量程序同接地电阻测量， 待测电阻<40Ω时会发出 哗哗声音。
3、接地系统漏电流测量
• 开机，将圆形开关置 于mA或A档位； • 夹住待测电极、接地 棒； • 从显示器上读取电流 值。
二、注意事项 • 1、即使仪器设备使用得当且已有接地措 施，也建仪戴橡皮手套操作，以确保安 全。 • 2、在测试之前，应将连接在电气设备上 的金属物或线视为有致命的危险，接地 系统也无例外，因此在电气设备中使用 本表时，应格外注意安全。 • 3、若接地棒上出现超过3A电流或30V电 压时，显示器上将显示NOISE的字样， 此时处于干扰下的测量将不准确。
•
• • •
打开仪器 电力充足，显示幕上没有显示电池符号，若显示屏闪烁或出现电池符号， 示电量不足，应更换电池 测量种类： 常规接地电阻测量法 简易接地电阻测量法
常规接地电阻测量
• • • • • 1、测试线的连接： 如左图将辅助接地棒P及C以直线相距间隔5至10米处打入地下，连接绿 色线至仪器端子E，黄色导线至端子P及红色导线至端子C。 注意： 辅助接地棒应插在含水量高的土地上，遇干地，砂地或含碎石地时，须 加水以保持接地棒打入处的潮湿 遇水泥地时，将接地棒平放加水，并将湿毛巾等覆于接地棒上再测量。
接地极的布置接地极的布置
• 直线排列时，Sy=20m， S1=40m。 • 扇形排列时： • Sy=S1=20m，其夹角以29度为 宜。 • 当接地体构成网络时，Sy应大式地阻仪相比具有以下特点:
接地电阻测试仪操作规程
接地电阻测试仪操作规程
一、 使用方法：
1．
接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟； 2． 将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸
露部分；
3．
按下仪器的测试键，仪器所显示数值即为该支架接地电阻值； 4．
需做另一台样品试验时，按步骤2～3重复进行；
二、 注意事项：
1．
不要在放有易燃易爆品的地方使用仪表； 2．
打开电源前确保仪表已可靠接地； 3． 试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试
仪表认定电流故障自动停止测试；
4．
保证测试夹弹性良好，否则会引起测量误差； 5．
当测试电流大于29A ，测试仪认为电流故障，报警并自动停止测试； 6． 为保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳
定后再读数；
7．
操作前必须看懂使用说明书，有不明之处要咨询技术人员； 8． 仪表出现故障，请咨询技术人员，不得随意打开机箱； 每次开机必须预热10分钟，否则不能保证其准确度。
编制： 批准： 生效日期：2003.1.1 编 号： WK-07-CQ 页 次：第 1页共1 页 版本/修订号：A 版/0次。
4102接地电阻测试仪操作规范2
操作规范4102接地直阻测试仪操作规范
4102接地电阻测试仪操作规范
操作步骤：
1、按下<OFF BATT.CHECK> 按钮检查仪器电池电量是否充足。
如果指针偏过BATT.GOOD
标志的右方则说明电池电量可以满足测试要求。
2、按照附图的接线方式将测试仪和被试体连接好。
3、注意E点到P点的距离和P点到C点的距离均为5~10米。
4、按下<MEAS.>按钮。
5、根据被试体的大概电阻值选择相应的量程按钮（有×1Ω、×10Ω、×100Ω三个量
程），按下量程按钮测试开始。
6、根据选择好的量程和指针偏转到的刻度值读数，记录数据。
7、试验完毕后拆除试验接线。
8、操作完毕。
注意事项：
1、注意试验前检查表计、接线，确认无误后方可进行试验。
2、注意不要在雨后测试接地电阻。
3、可以通过插入土壤的接地极的深度进行灵敏度调节。
4、测量时，被测的接地装置应与避雷线断开。
5、测三到四次求平均值。
附图：
接地电阻测试仪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4102A/4105A
接地电阻测试仪
使用说明书
目录
1．安全事项
2．特点
3．规格
4．部件名称
5．准备测量
6．测量方法
7．更换电池
8．机壳与背带
1．安全事项
仪器符合以下标准
●IEC 61010-1 CATⅢ-300V.二级
●IEC 61O10-2-31
●IEC 61557-1，5
●IEC 60529(IP54)
●JIS C1304-95
为正确使用仪器并避免触电危险,使用前请务必详读说明书。
说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：
危险是标示有可能造成触电事故的注意事项。
注意是标示可能引起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守：
(1) 测试前请先确认量程选择开关已设定在适当档位。
(2) 测试导线的连接插头已紧密插入端子内。
(3) 主机潮湿状态下，请勿接线。
(4) 各档位中，请勿加载超于该量程额定值的电量。
(5) 当与被测物在线连接时，请勿切换量程选择开关。
(6) 测试端子间请勿加载超过200安培的交流或直流电压。
(7) 请勿在易燃性场所测试，火花可能会引起爆炸。
(8) 若仪器出现破损或测试导线发生龟裂而造成金属外露等异常情况时，请停止使用。
(9) 更换电池，请务必确定测试导线已从测试端子拆除。
(10)主机潮湿状态下请勿更换电池。
(11)使用后请务必将量程选择开关切于OFF位置。
(12)请勿于高温潮湿,有结露的场所及日光直射下长时间放置。
(13)本测试器请勿存放于超过60℃之场所。
(14)长时间不使用，请取出电池后保存。
(15)主机潮湿时，请干燥后保存。
2. 特点
本仪器是用来测定配电线，屋内配线，电机机电设备等接地阻抗测试仪。
此外，还有测量接地电压用的交流电压档可使用。
●根据IEC 60529(IP54)标准设计、制造、测试，可于恶劣气候下工作。
● 4105A使用大型数字式LCD显示屏，4102A是指针盘显示测量值，方便读取。
●附有携带方便的携带包，所有附件均可置于其内。
●测量接地电阻，辅助接地电阻不适于过大场合，此种情况发生时会自动检查并显示警告信息。
●可使用简易测试导线作简易测试。
3. 规格
测量范围和精确度(23±5℃和75％RH)
测量项目测量范围精确度
接地电压0～199.9V（50、60Hz）±1％±4dgt
接地电阻0～19.99/0～199.9/
0～1999Ω
±2％rdg±0.1Ω(0～199.9Ω)
±2％rdg±3dgt(above 20Ω)
测量项目测量范围精确度
接地电压30V AC 不超过满刻度的±3％
接地电阻12/120/1200Ω不超过满刻度的±3％
●响应时间：测量接地电阻，大约4秒
测量接地电压，大约1秒
●显示：3.5位大屏幕液晶显示，最大读数1999(4105A)
●绝缘电阻：用500V DC测量电路，外壳绝缘大于5M。
●耐压：外壳与电路间可承受3700V AC(1分钟)
●尺寸：105(L)×158(W)×70(D)mm
●重量：约600g(含电池)
●工作温度：0℃～40℃，最大相对湿度85％
●储存温度：-20℃～60℃，最大相对湿度85％
●过载保护：在接地电压档，可承受300V AC(1分钟)
在接地电阻档，可承受200V AC (10秒)
●电流消耗(电池电压9V时通常值)
接地电阻常规测量
简易测量待机开机
20mA
20mA
42mA（2000Ω档1900Ω时）
42mA（2000Ω档1900Ω时）
接地电压20mA ●附件：
Model 7095(测试线) 1套
Model 8032(辅助接地棒) 2只
Model 7094(简单测试线) 1套
电池(5号，1.5V) 6个
背带 1条
外壳／皮套 1套
4. 部件名称
4105A
4102A
1. LCD显示屏幕 6. 测试端子
2. 电池更换标志7. 测试导线 (ModeL7095)
3. 测试LED指示灯(绿色) 8. 辅助接地棒 (Model8032) 7 8 9
1 3 4 6
5
4. 测试按键9. 简易测试导线 (Model7094)
5. 测试量程选择钮
5. 准备测试
5-1 电池电压检查
开机后，若显示屏没显示电池符号，则表示目前电力充足，若显示屏闪烁或出现此标志时,请依照第七章说明更换电池。
5-2 测试线连接
测量前请确保测试导线插头已完全插入测试端。
若连接不紧密将导致测量结果出现误差。
6. 测试方法
危险：测量接地电阻时，E-C或E-P的端子间会产生最大50V的交流电压，请勿接触测试导线以免触电。
6-1 常规接地电阻测量法
1) 测试导线连接
如下图所示，将辅助接地棒P及C相距被测接地物间隔5至10米处以直线打入地下，将绿色线连接至仪器端子E，黄色导线连接至端子P及红色导线连接至端子C。
注：请将辅助接地棒插在含水量较高的土地上，如遇干地、矽地或含碎石地时，须加水以保持接地捧打入处潮湿。
遇水泥地时请将接地棒平放加水，并将湿毛巾等覆于接地捧上再测量。
2）接地电压测量
请先将量程选择开关调节至接地电压(EARTH VOLTAGE)档。
若显示屏显示电压值则表示系统中有接地电压存在，请确认此电压值在10V以下，若此电压值在10V以上，则接地电阻测量值可能会产生误差，此时请先将使用的被测接地体设备断电，使接地电压下降后再进行测量。
3) 接地电阻测量
首先从2000Ω档开始，按下“测定”(PRESS TEST)键，LED将会点亮表示在测试中。
若显示值过小，再依200Ω、20Ω档的顺序切换。
此时的显示值即为被测接地电阻值。
注：若显示“…”则表示辅助接地棒C的辅助接地阻抗太大。
此时请检查各接线是否松开，或在辅助接地棒周围增加土地湿度来减小接地阻抗。
注意：接线时确保连线各自分开，若在测试导线互相缠绕，接虚状态下测试，将会产生相互感应影响读数，辅助接地阻抗太大，显示值将产生误差，确保辅动接地棒P.C打入潮湿的土地
中，各连接部分完全接触。
6-2 简易接地电阻测量法
此测量方法是为无法打辅助接地棒的场合所设定的便利测试法。
在此测量法中，用一个现有接地阻抗很小的接地电极，如金属水管、商用电力系统共同接地或建筑物的接地端点等来替代辅助接地捧C及P，请使用简易测试导线7094取代测试导线7095。
1) 测试导线的连接
请照下图方式接线
注：若不是使用本仪器所附简易测试导线7094时，请将C端子和P端子短路。
图3简易接地电阻测量
2) 接地电压的测量
请先将量程选择开关调节至接地电压(EARTH VOLTAGE)档。
若显示屏显示电压值则表示系统中有接地电压存在，请确认此电压值在10V以下，若此电压值在10V以上，则接地电阻测量值可能会产生误差，此时请先将使用的被测接地体设备断电，使接地电压下降后再进行测量。
3) 接地电阻测量
首先从2000Ω档开始，请按下“测定”钮(PRESS TO TEST)。
LED亮起表示正在测量中。
若显示值太小请调换至200Ω/20Ω档在进行测量。
此时所显示的值即是接地电阻值。
注：●测量电流约2mA。
即使连接有漏电断路器，也不会使断路器动作。
●真正的接地电阻值RX须经以下公式计算： RX=RE-re
re：商用电力系统等共同接地端的接地电阻
RE：仪器接地电阻读值
7. 电池的更换
△危险!
1) 本机若外壳潮湿时请勿打开电池盖。
2) 请勿在测试过程中更换电池。
为避免触电事故，请先将量程开关旋转至OFF档，拆下测试导线
及探棒后，更换电池。
●先将量程开关旋转至OFF档，拆下测试导线及探棒等。
●卸除仪器底部电池盖上的螺丝，打开电池盖。
●更换六节全新电池，扣上电池盖，拧紧螺丝。
8. 仪器外壳与背带
背带及扣环如图安装1. 如图打开外壳上盖
4. 将盖扣上
3. 将上盖边缘支在外壳底部2. 将上盖回转180度
颈绳。
