怎么加强聚乙烯防腐胶粘带的粘度
聚乙烯胶粘带特加强级防腐步骤
聚乙烯胶粘带特加强级防腐步骤聚乙烯胶粘带特加强级防腐步骤一、引言在各种建筑、工程以及管道行业中，防腐工作是非常重要的环节。
而聚乙烯胶粘带作为一种常见的防腐材料，具有良好的耐腐蚀性能和粘结性能，广泛用于管道的防腐处理。
本文将介绍聚乙烯胶粘带特加强级防腐的具体步骤，以及对其性能和效果的评估。
二、聚乙烯胶粘带特加强级防腐步骤1. 地面处理在进行聚乙烯胶粘带特加强级防腐施工前，首先需要对地面进行处理。
清除地面上的污垢、杂物和锈蚀物，确保地面表面干净、光滑。
2. 表面预处理接下来，对管道表面进行预处理以提高聚乙烯胶粘带的粘结力。
可以采用打磨、除锈等方式，确保管道表面光洁、平整，并去除表面的氧化物和腐蚀物。
3. 涂刷底漆在管道表面预处理完成后，涂刷一层适量的底漆。
底漆的选择应根据具体情况来确定，可以根据聚乙烯胶粘带的养护要求、环境温度和湿度等因素来决定。
底漆的涂刷可以提高聚乙烯胶粘带与管道表面的黏结强度，增加防腐效果。
4. 粘贴聚乙烯胶粘带待底漆干燥后，开始粘贴聚乙烯胶粘带。
将其仔细贴附在管道表面，注意聚乙烯胶粘带的粘结面要与管道表面紧密接触，确保无气泡和松动现象。
在粘贴时，可以用专用的卷压工具压实胶粘带，以确保其牢固粘结在管道表面，提高防腐效果。
5. 热缩套在完成聚乙烯胶粘带的粘贴后，可进行热缩套的安装。
热缩套能够进一步加固聚乙烯胶粘带的黏结力，并提高防腐效果。
选择合适尺寸的热缩套，将其套在聚乙烯胶粘带上，并使用热风枪进行加热，使热缩套与聚乙烯胶粘带紧密贴合。
三、聚乙烯胶粘带特加强级防腐效果评估聚乙烯胶粘带特加强级防腐在实际使用中具有较好的效果和性能。
其主要特点可总结如下：1. 耐腐蚀性能：由于聚乙烯胶粘带具有良好的耐腐蚀性能，能够有效地抵御酸、碱、盐和水蒸气等介质的腐蚀，从而延长管道的使用寿命。
2. 粘结力：聚乙烯胶粘带与管道表面的粘结力强，能够牢固地粘结在管道表面，不易剥离和脱落。
3. 抗外部环境影响：聚乙烯胶粘带能够抵抗紫外线、风吹雨打等外部环境的影响，保持其防腐性能的稳定。
利用界面改性提高低密度聚乙烯树脂(LDPE)的界面粘结性

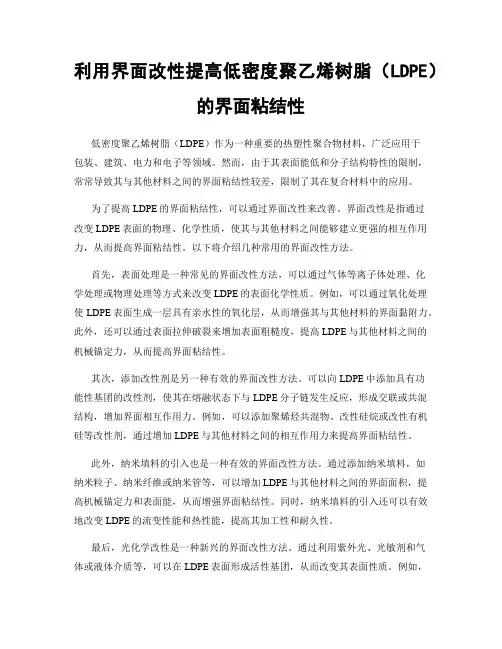

利用界面改性提高低密度聚乙烯树脂（LDPE）的界面粘结性低密度聚乙烯树脂（LDPE）作为一种重要的热塑性聚合物材料，广泛应用于包装、建筑、电力和电子等领域。
然而，由于其表面能低和分子结构特性的限制，常常导致其与其他材料之间的界面粘结性较差，限制了其在复合材料中的应用。
为了提高LDPE的界面粘结性，可以通过界面改性来改善。
界面改性是指通过改变LDPE表面的物理、化学性质，使其与其他材料之间能够建立更强的相互作用力，从而提高界面粘结性。
以下将介绍几种常用的界面改性方法。
首先，表面处理是一种常见的界面改性方法，可以通过气体等离子体处理、化学处理或物理处理等方式来改变LDPE的表面化学性质。
例如，可以通过氧化处理使LDPE表面生成一层具有亲水性的氧化层，从而增强其与其他材料的界面黏附力。
此外，还可以通过表面拉伸破裂来增加表面粗糙度，提高LDPE与其他材料之间的机械锚定力，从而提高界面粘结性。
其次，添加改性剂是另一种有效的界面改性方法。
可以向LDPE中添加具有功能性基团的改性剂，使其在熔融状态下与LDPE分子链发生反应，形成交联或共混结构，增加界面相互作用力。
例如，可以添加聚烯烃共混物、改性硅烷或改性有机硅等改性剂，通过增加LDPE与其他材料之间的相互作用力来提高界面粘结性。
此外，纳米填料的引入也是一种有效的界面改性方法。
通过添加纳米填料，如纳米粒子、纳米纤维或纳米管等，可以增加LDPE与其他材料之间的界面面积，提高机械锚定力和表面能，从而增强界面粘结性。
同时，纳米填料的引入还可以有效地改变LDPE的流变性能和热性能，提高其加工性和耐久性。
最后，光化学改性是一种新兴的界面改性方法。
通过利用紫外光、光敏剂和气体或液体介质等，可以在LDPE表面形成活性基团，从而改变其表面性质。
例如，可以利用紫外光催化氧化反应来引入氧化基团，使LDPE表面增加亲液性；或者利用特定的光敏剂和气体介质，来实现LDPE表面的氟化改性，提高其耐化学腐蚀性能。
聚乙烯胶粘带特加强级防腐步骤
聚乙烯胶粘带特加强级防腐步骤聚乙烯胶粘带特加强级防腐步骤1. 背景介绍在工程施工和管道维护中，防腐工作一直是至关重要的环节。
而聚乙烯胶粘带作为一种常用的防腐材料，其特加强级防腐步骤尤为重要。
本文将针对聚乙烯胶粘带特加强级防腐步骤进行深入探讨，帮助读者更全面地了解该防腐工艺。
2. 特加强级聚乙烯胶粘带的特点特加强级聚乙烯胶粘带是一种高性能的防腐材料，具有优异的耐化学腐蚀性和耐磨损性能。
其特点包括耐高温、耐低温、耐压力、耐老化等，适用于各种复杂环境下的防腐需求。
3. 特加强级聚乙烯胶粘带防腐步骤为了确保特加强级聚乙烯胶粘带能够发挥最大的防腐效果，施工步骤显得尤为关键。
一般而言，特加强级聚乙烯胶粘带防腐步骤主要包括以下几个方面：3.1 表面处理表面处理是特加强级聚乙烯胶粘带施工的第一步，也是十分关键的一步。
表面处理的质量将直接影响到胶粘带的粘合效果。
在表面处理阶段，需要进行除锈、打磨、清洁等工作，确保管道表面光洁、干净，没有锈迹和杂质。
3.2 应用底漆在表面处理完成后，需要对管道进行底漆涂覆。
底漆的选择和施工质量直接影响到胶粘带的附着性和防腐效果。
在选择底漆时，需根据管道材质和使用环境进行合理搭配，并确保底漆施工质量达标。
3.3 聚乙烯胶粘带铺贴聚乙烯胶粘带的铺贴是防腐工艺的核心步骤。
在铺贴过程中，需要严格控制张力和温度，保证胶粘带能够紧密贴合在管道表面，并排除气泡和缝隙。
对接头和附件的处理也需要特别注意，确保防腐效果的一致性和完整性。
3.4 热熔封边热熔封边是特加强级聚乙烯胶粘带施工的最后一道工序。
通过热熔封边工艺，可以确保胶粘带的端部紧密贴合，提高防腐层的密封性和稳定性。
4. 个人观点特加强级聚乙烯胶粘带作为一种高性能的防腐材料，具有广泛的应用前景。
在实际施工中，严格按照防腐步骤进行施工，可以最大限度地发挥其防腐效果，保障管道设施的安全运行。
随着技术的不断创新和进步，相信特加强级聚乙烯胶粘带将在防腐领域发挥更加重要的作用。
钢质管道聚乙烯胶粘带防腐层技术标准

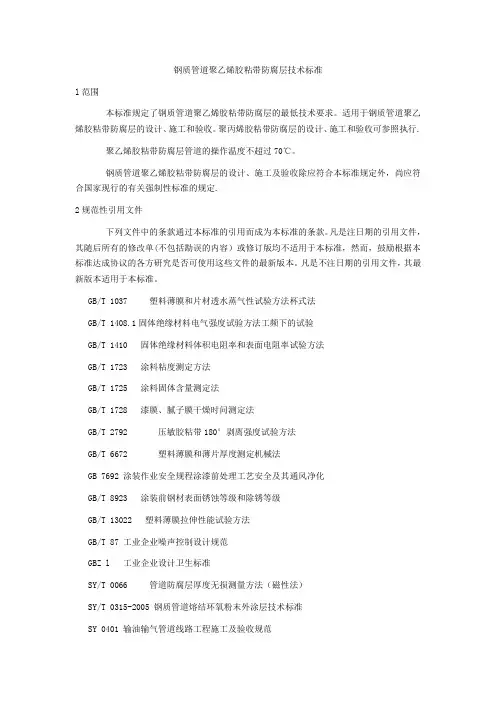

钢质管道聚乙烯胶粘带防腐层技术标准l范围本标准规定了钢质管道聚乙烯胶粘带防腐层的最低技术要求。
适用于钢质管道聚乙烯胶粘带防腐层的设计、施工和验收。
聚丙烯胶粘带防腐层的设计、施工和验收可参照执行.聚乙烯胶粘带防腐层管道的操作温度不超过70℃。
钢质管道聚乙烯胶粘带防腐层的设计、施工及验收除应符合本标准规定外，尚应符合国家现行的有关强制性标准的规定.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1037 塑料薄膜和片材透水蒸气性试验方法杯式法GB/T 1408.1固体绝缘材料电气强度试验方法工频下的试验GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法GB/T 1723 涂料粘度测定方法GB/T 1725 涂料固体含量测定法GB/T 1728 漆膜、腻子膜干燥时问测定法GB/T 2792 压敏胶粘带180°剥离强度试验方法GB/T 6672 塑料薄膜和薄片厚度测定机械法GB 7692 涂装作业安全规程涂漆前处理工艺安全及其通风净化GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级GB/T 13022 塑料薄膜拉伸性能试验方法GB/T 87 工业企业噪声控制设计规范GBZ l 工业企业设计卫生标准SY/T 0066 管道防腐层厚度无损测量方法（磁性法）SY/T 0315-2005 钢质管道熔结环氧粉末外涂层技术标准SY 0401 输油输气管道线路工程施工及验收规范SY/T 0413-2002 埋地钢质管道聚乙烯防腐层技术标准3防腐层结构和等级3。
1防腐层结构分为：1由底漆、防腐胶粘带(内带）和保护胶粘带（外带）组成的复合结构；2由底漆和防腐胶粘带组成的防腐层结构.设计单位应根据环境条件、防腐要求和聚乙烯胶粘带产品特性进行选定。
聚乙烯防腐胶带使用规范及施工工艺
聚乙烯防腐胶带可谓是防腐行业中非常重要、不可缺少的一款产品，但很多人不理解为什么它会这么火，真的有那么好吗？在行业人士看来，只要防腐就基本上可以用到聚乙烯防腐胶带，相当于大众化的一款产品。
可就是这样一款产品，有着很重要的使用规范，下面我们一起来结合它的施工工艺来仔细了解一下吧。
（聚乙烯防腐胶带-图例）【聚乙烯防腐胶带使用规范】大家都知道，聚乙烯防腐胶带是一种工业胶带，在使用胶带的时候也是有很多注意点需要我们了解的，我们先来看一下胶带缠绕的要求：1.在涂好底漆的管道上按搭接要求缠带，在缠绕胶带时缠绕各圈间应平行，不得扭曲皱折，并压贴带端使其不翘起。
2.对于管道上的焊缝处，可以使用比较窄一些的聚乙烯防腐胶带先覆盖在焊缝上，并以手或木质圆滑工具压实。
3.而对于防腐层大修的管道，在施工现场应使用可旋转的缠绕设备进行施工，并按照规定进行施工和检测。
大体来说，聚乙烯防腐胶带的缠绕要求也就是这三点。
【聚乙烯防腐胶带施工工艺】聚乙烯防腐胶带在施工过程中是比较复杂的，为了不影响后期的正常使用，我们要了解其施工工艺，接下来蓝天塑胶为大家详细介绍一下：一、清除钢管表面的焊渣、毛刺、油脂和污垢等附着物。
对于防腐层大修的管道，应使用合适的方法去除原有的防腐层及残渣。
二、采用机械或喷砂抛射除锈方法（如果特别指定喷砂处理），其质量应达到国标《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1998中规定St3级或Sa2级。
三、除锈后，对钢管表面露出的缺陷应进行处理，附着表面的灰尘、磨料应清除干净，钢管表面应保持干燥。
当出现返锈或表面污染时，须重新进行表面预处理。
四、涂底漆1.钢管表面预处理后至涂刷底漆前的时间间隔宜控制在6小时内，钢管表面须干燥、无尘。
2.底漆应在容器中搅拌均匀。
当底漆搅稠时，应加入与底漆配套的稀释剂，稀释道合适的粘度时才能施工。
底漆可以使用干净的毛刷、辊子或其它一些机械方法喷涂。
3.涂刷在钢管上的底漆应无漏涂、无气泡、凝块和流挂等缺陷，应形成均匀的薄膜。
聚乙烯防腐胶带在管道加强级防腐时的规格选用及胶带用量计算方法
聚乙烯防腐胶带在管道加强级防腐时的规格选用及胶带用量计算方法根据聚乙烯防腐胶带SY/T0414国家行业标准并参照国外标准AWWA C214及有关专业公司对于防腐胶带的实际应用情况，在长期与用户售前后服务中共同形成的加强级防腐时的胶带规格选用与胶带用量计算方法归纳如下：聚乙烯胶粘带的冷缠防腐施工有手工缠绕或机械缠绕的多种方法。
在国家行业标准SY/T0414-98中规定当采用聚乙烯胶粘带管道防腐的等级为加强级防腐时,施工时应该同时使用内带(防腐带)和外带(保护带)。
如果管道防腐工程的防腐层设计总厚度为大于等于1.4mm,防腐级别是加强级防腐,则应使用的内带和外带及冷缠施工的方法如下：1.可采用厚度为0.5mm的内带和厚度为0.4mm的外带。
内带以50%搭接缠绕（相当于二层内带的厚度：0.5mmx2=1.0mm），外带以10%搭接缠绕厚度为0.4mm。
防腐施工后的防腐层总厚度为：0.5mmx2+0.4mm=1.4mm。
2.可采用厚度为0.5mm的内带和厚度为0.55mm的外带。
内带以50%搭接缠绕（相当于二层内带的厚度：0.5mmx2=1.0mm），外带以10%搭接缠绕厚度为0.55mm。
防腐施工后的防腐层总厚度为：0.5mmx2+0.55mm=1.55mm。
3.可采用厚度为0.4mm的内带和外带。
内外带各以搭接50%按规定缠绕方法施工就可达到防腐层总厚度大于1.4mm的设计要求：内带0.4mmx2+外带0.4mmx2=1.6mm。
（即选用胶带厚度只要接近设计要求的防腐层总厚度的四分之一即可。
因为内带和外带各以50%搭接缠绕，相当于防腐层共有四层胶带组成）。
4.按照以上的胶带规格选用，就可以计算出每平方米钢管表面积达到规定防腐等级所需的各种厚度规格的胶带面积。
再计算这一防腐工程的钢管总面积（钢管直径X 3.14 X钢管总长度）。
5.确定防腐工程所需的各种规格胶带的总面积后，可按以下的胶带密度（胶带每平方米重量）再计算各种规格防腐胶带的所需重量：厚度0.4mm的胶带：0.5kg/每平方米；厚度0.5mm的胶带：0.6kg/每平方米；厚度0.55mm的胶带：0.66kg/每平方米；厚度0.8mm的胶带：1.0kg/每平方米。
聚乙烯胶带防腐J技术要求
- 1 -聚乙烯胶带防腐要求一、施工程序钢管除锈-涂刷底漆-经过5min表干时间缠带－气压试验完毕后，焊口处作补口处理。
二、技术要求１、土建准备：管基附合设计要求。
２、除锈管道外壁采用人工除锈，表面光洁度达到st3a级。
３、底漆涂刷：底漆在容器中搅拌均匀，直至沉淀物全部溶解，在管外壁上均匀涂刷，底漆用量为８０－１００g/m2，待干到“手触发粘”时即可缠带，底漆加入稀剂时，要调到适当浓度，并注意安全。
４、防腐要求：按设计要求进行加强级防腐５、胶带缠绕：施工时卷体温度须大于30℃，大气温度大于75%或有风沙则不能施工。
按加强要求缠带，始末端搭接长度不应少于1/4周长，缠绕各圈间应平行，不得扭曲折皱，带端压贴，不得翘起，缠带始端应距焊口150 mm。
６、质量标准及检查方法：6．1表现：沿管线目视检查，表面应平整，搭接均匀，无折、无起，不允许有破裂点。
6．2厚度：用测量仪测量厚应大于等于1mm。
6．3剥离强度：用刀沿环向划开10mm宽的带，然后用弹簧称沿管壁成90度角慢慢拉开，拉开速度不大于10mm/min，粘接力应大于8N/m，该测试验应在缠绕胶带2小时进行，每公理防腐管线应测试三次。
6．4电火花检漏：对管道全线进行检查，在标准厚度处特意制造会孔使电火花刚好击穿会孔的电压为全线检查电压，检漏仪移动速度不超过0.3m/s,不合格处记录并修补(检测电压:24KV)。
7修补：如有缺陷，应及时修补，剥去损伤部分，涂下底漆，修补的搭接宽度必须大于损坏部位100mm.8.防腐管道下沟回填：8．1防腐好的管道应放在松土上，以保证不压伤防腐层，管道吊装时应用专用橡胶，帆布吊具或以隔离层配合钢丝绳使用。
8．2下沟后，软土回填超过管沟100mm以上，方可二次回填。
9焊口补口9．1补口层与原涂层搭接宽度大于100mm 。
9．2焊缝清理：去除焊瘤，毛刺及其它脏物，并保持焊缝干燥。
9．3补口前：接口部位缠一层胶带作额外保护，然后按搭接50%胶带宽度正常缠带施工。
聚乙烯防腐胶粘带施工工艺
聚乙烯防腐胶粘带的施工工艺1、一般规定1.1 在风沙较大时（指沙土飞扬、弥漫的天气，可能有灰尘、沙土覆盖在钢管表面、底漆、胶带上），没有可靠的防护措施不宜涂刷底漆和缠绕胶带。
1.2 在空气湿度大于80%或雨天时，禁止涂刷底漆和缠绕胶带。
1.3 防腐胶带的一般施工工艺：钢管表面预处理涂底漆胶带缠绕防腐层质量检验补伤2、钢管表面预处理表面预处理应按下列规定进行：1. 清除钢管表面的焊渣、毛刺、油脂和污垢等附着物。
对于防腐层大修的管道，应使用合适的方法去除原有的防腐层及残渣。
2. 采用机械或喷砂抛射除锈方法（如果特别指定喷砂处理），其质量应达到国标《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1998中规定St3级或Sa2级.（等级标准见附录）3. 除锈后，对钢管表面露出的缺陷应进行处理，附着表面的灰尘、磨料应清除干净，钢管表面应保持干燥。
当出现返锈或表面污染时，必须重新进行表面预处理。
3、涂底漆3.1 钢管表面预处理后至涂刷底漆前的时间间隔宜控制在4小时内，钢管表面必须干燥、无尘。
（风沙较大或空气湿度较大时，应立即缠带）。
如超过4小时或隔夜，应在缠绕胶带前重新涂刷底漆。
最佳效果是在刷完底漆，待底漆表干后马上缠绕胶带（表干时间一般3-5分钟）。
3.2 底漆应在容器中搅拌均匀。
当底漆搅稠时，应加入稀释剂，稀释到合适的粘度时才能施工。
底漆可以使用干净的毛刷、辊子或其它一些机械方法喷涂。
3.3 涂刷在钢管上的底漆应无漏涂、无气泡、凝块和流挂等缺陷，应形成均匀的薄膜。
厚度应大于或等于30微米。
焊缝处要仔细涂刷，以防漏涂。
3.4 待底漆表干后（在常温及空气自然流动状况下，一般需要3-5分钟），即可缠带。
应特别注意温度低时或在沟槽施工时，表干时间要长，确保钢管下半部分表干。
3.5 使用底漆时，应注意安全，防止飞溅，同时应远离火源。
底漆使用后，应及时将剩余的底漆倒回原铁制容器中并密闭容器，防止底漆的挥发浪费。
丁苯胶乳对pvc膜的附着力
丁苯胶乳对pvc膜的附着力
《丁苯胶乳对PVC膜的附着力》
丁苯胶乳是一种常用的胶黏剂，能够在不同材料之间实现很好的粘接效果。
而PVC膜作为一种常用的包装材料，其附着力也是十分重要的。
因此，研究丁苯胶乳对PVC膜的附着力具有一定的意义。
经过实验发现，丁苯胶乳对PVC膜的附着力较好。
首先，丁苯胶乳具有良好的粘接性能，能够牢固粘接在PVC膜表面。
其次，丁苯胶乳在固化后会形成坚固的胶层，能够有效地提高PVC膜的耐磨性和抗剥离能力。
此外，丁苯胶乳还具有较强的耐化学品性能，能够在不同环境下保持良好的粘接性能。
除了以上实验结果外，还有一些工业实践也证实了丁苯胶乳对PVC膜的附着力很好。
在一些包装行业和建筑行业中，丁苯胶乳被广泛应用于PVC膜的粘接工艺中，取得了显著的效果。
因此，可以肯定地说，丁苯胶乳对PVC膜具有良好的附着力。
总的来说，丁苯胶乳作为一种优秀的胶黏剂，对PVC膜的附着力表现出色。
其强大的粘接性能使得PVC膜可以在不同场合下得到有效地应用，并且能够保持良好的粘接效果。
因此，在实际生产中，可以考虑选择丁苯胶乳作为PVC膜的粘接材料，以获得更加稳定和可靠的粘接效果。
埋地钢制管道聚乙烯胶粘带防腐施工工法
埋地钢制管道聚乙烯胶粘带防腐施工工法埋地钢制管道聚乙烯胶粘带防腐施工工法一、前言埋地钢制管道广泛应用于城市供水、燃气、化工管道等领域，然而由于环境的腐蚀性，钢制管道在使用过程中容易出现腐蚀，导致管道的安全和使用寿命受到严重影响。
因此，为了保护钢制管道，提高其使用寿命，埋地钢制管道聚乙烯胶粘带防腐施工工法应运而生。
二、工法特点埋地钢制管道聚乙烯胶粘带防腐施工工法具有以下几个特点：1. 防护效果好：聚乙烯胶粘带具有良好的抗化学腐蚀性能，能够有效防止土壤中的腐蚀介质侵蚀管道的表面，延长管道的使用寿命。
2. 施工简便：聚乙烯胶粘带具有较好的柔韧性，可以适应不同形状的管道表面，施工过程中不需要使用火焰、水等特殊设备，施工简便高效。
3. 维护成本低：聚乙烯胶粘带防腐层成本较低，维护周期长，减少了后期的维修和更换成本。
三、适应范围埋地钢制管道聚乙烯胶粘带防腐施工工法适用于城市供水、燃气、化工等各类管道的防腐工程。
无论是新建还是旧管道的防腐修复，均可采用该工法进行施工。
四、工艺原理该工法的实际工程施工工艺主要包括以下几个方面：1. 表面处理：将管道表面进行除锈、清洁和杂质去除，确保胶粘带能够充分粘附在管道表面。
2. 聚乙烯胶粘带施工：按照施工要求，将聚乙烯胶粘带贴合在管道表面，采用搭接或缠绕方式进行施工，确保胶粘带与管道表面的完全贴合。
3. 高温热缩带施工：对于特殊部位，可采用高温热缩带进行防腐修复，提高防护效果和施工质量。
五、施工工艺1. 表面处理：根据管道表面的情况，使用刷洗、磨削等方式进行除锈处理，清洁管道表面，去除油污和杂质。
2. 聚乙烯胶粘带施工：将聚乙烯胶粘带按照要求贴合在管道表面，保证胶粘带与管道表面的完全贴合，使用专用工具卷压胶粘带，提高贴合度。
3. 高温热缩带施工：对于需要提高防腐效果的部位，使用高温热缩带进行施工，通过加热使其收缩，贴合在胶粘带上，形成一个完整的防腐层。
六、劳动组织在施工过程中，需要合理组织施工人员，明确各工序的职责和要求。
钢质管道聚乙烯胶粘带防腐层技术标准
1.总则为了保证钢质管道聚乙烯粘带防腐层质量, 延长钢质管道旳使用寿命, 制定本原则。
1.0.2 本原则合用于钢质管道用共挤型或涂布型两种聚乙烯粘带进行防腐旳防腐层设计、施工及验收, 该管道输送介质温度应为-30～70℃。
, 除执行本原则外, 尚应符合国家现行有关强制性原则旳规定。
2.材料2. 1 一般规定2.1.1 聚乙烯胶粘带和底漆应有产品阐明书、合格证、质量检查汇报, 包装上应注明生产日期和储存有效期。
2.1.2 底漆和聚乙烯胶粘带应寄存在阴凉干燥处, 防止日光直接照射, 并隔绝火源, 远离热源。
储存温度宜为-20～35℃。
2. 2 钢管2.2.1 钢管旳质量及规格、型号应符合设计和国家有关原则旳规定, 并应有出厂合格证。
2. 3 聚乙烯胶粘带和底漆, 选用合适旳规格和厚度旳内带、外带、和补口带。
聚乙烯胶粘带旳性能应符合表表1）胶粘带厚度容许偏差为胶粘带厚度旳±5%。
2）耐热老化试验是指试样在100℃旳条件下, 经2400h热老化后, 测得基膜拉伸强度、基膜断裂伸长率、剥离强度旳变化率。
3）紫外光老化指标是指试验后旳拉伸强度和断裂伸长率旳保持率。
在露天敷设时应考虑该指标。
底漆与胶粘带胶层应有很好旳相容性, 其性能应符合表表底漆性能若对产品质量有怀疑或顾客有规定时, 应对产品进行复验, 其性能指标应符合本原则中表3 防腐层等级及构造表注1对于一般级防腐层, 当胶粘带宽度不不小于或等于75mm时, 搭接宽度可不小于或等于10mm；当胶粘带宽度不小于75mm, 不不小于230 mm时, 搭接宽度可不小于或等于15mm；当胶粘带宽度不小于或等于230mm时, 搭接宽度可不小于或等于20mm。
2胶粘带宽度容许偏差为胶粘带宽度旳±5%。
4 胶粘带防腐层施工及管道敷设4.1一般规定防腐层施工应在高于露点温度3℃以上进行。
在风沙较大时, 没有可靠旳防护措施不适宜涂刷底漆和缠绕胶粘带。
4.2钢管表面预处理表面预处理应按下列规定进行:1 清除钢管表面旳焊渣、毛刺、油脂和污垢等附着物；2采用喷抛射或机械措施, 其质量应到达《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923—1988中规定旳Sa2级或St3级；3 除锈后, 对钢管表面露出旳缺陷应进行处理, 附着表面旳灰尘、磨料应清除洁净, 钢管表面保持干燥。
一种适用于ptfe复合浆料粘度调节的方法
一种适用于ptfe复合浆料粘度调节的方法一、使用PTFE复合浆料调节粘度的方法1、采用单一成分调节粘度：首先在原材料中加入PTFE混合物，其特殊功能可以提高塑料的抗拉强度。
其次，将粘度剂和固体聚合物添加到原料中，可以降低粘度，并在有效的温度范围内保持稳定。
2、采用混合多种成分调节粘度：此外，还可以多种原料混合，诸如PTFE和加入不同粘度剂、聚合物助剂等，形成不同成分、性能和混合比例的混合复合材料，用于粘度调节，以达到理想的物性，同时保证低温稳定性要求。
3、采用物理-化学方式调节粘度：PTFE可以与其他聚合物相混合，比如用物理方法将PTFE与特定粘度剂混合在一起，或者采用化学反应将PTFE与聚合物相连，以增加有效的低温稳定性。
以上方法都可以调节温度、弹性和抗拉强度，提高复合材料的抗老化性能和抗拉强度。
二、PTFE复合浆料制备时应遵守的原则1、原料要求：首先，PTFE复合浆料制备要求使用良好的粘度剂，以保证复合材料的低温性能、自润滑性和抗拉强度；其次，PTFE的粘度应符合所要求的性能；再次，进行混合时，要求良好的粘度稳定性、抗老化性能和低温稳定性。
2、混合技术：复合浆料在混合过程中，应将粘度剂、固体聚合物、PTFE和其他物料按一定的比例进行混合，以达到良好的物性和功能性。
3、加热：复合浆料混合时，应采用高温加热，以维持其原有的物性和性能，并使其具备一定的粘度稳定性和抗老化性能。
4、喷雾：复合浆料的封装过程中，最好采用喷雾方式并加以压实，以保证其质量要求。
三、PTFE复合浆料粘度调节的应用1、作为润滑剂：由于PTFE复合浆料具有良好的粘度稳定性和抗拉强度，因此常用于润滑剂和抗磨剂，以改善设备的性能和耐用性。
2、作为塑料模型：复合浆料的粘度性可用于塑料的模型制造过程中，以提高塑料的弹性和耐磨性，保护模型表面的光泽和光滑性。
3、作为涂料：添加PTFE复合浆料可以改善涂料的低温性能、抗拉强度和耐腐蚀性，用于内墙和外墙涂料、玻璃表面涂料、家具涂料和工业涂料中，以改善其外观和性能。
提高粘度的原理
提高粘度的原理粘度是液体流动性质的一种度量，指的是液体内部分子之间的内摩擦现象。
粘度的提高意味着液体流动性变差或黏稠。
在液体中，分子间的相互作用力通过两种主要的方式传递：分子间吸引力和分子间排斥力。
根据这两种相互作用力的变化，可以实现提高液体的粘度。
首先，粘度可以通过分子间吸引力的增加来提高。
分子间吸引力是由分子之间的静电引力、氢键和范德华力等因素产生的。
当液体中分子之间的吸引力增强时，分子转化为更接近沉积态，使得液体分子的排列变得更加有序。
这种有序排列使得流动过程中分子之间的摩擦力增加，从而提高了粘度。
其次，粘度还可以通过分子之间排斥力的增加来实现。
分子间的排斥力主要来自于相同电荷的静电排斥、范德华力的互相排斥以及分子溶剂之间的斥力。
当液体中分子之间的排斥力增强时，分子的运动受到更大的阻碍。
排斥力的增加使得液体分子间的作用力增加，并且分子运动的能量也随之增加，从而导致液体的黏稠性增强。
在应用中，为了提高液体的粘度，可以采用以下几种方法：1. 添加高分子物质：高分子物质具有较大的分子量和分子链结构，可以在液体中引入更多的内摩擦，从而增加粘度。
高分子物质如聚合物、聚乙烯醇等可以通过与液体分子间的相互作用力来提高粘度。
2. 加热液体：加热液体可以增加液体分子的热运动，从而增加分子间的碰撞频率和能量。
这样可以提高分子间的摩擦力，使得液体粘度增加。
3. 压缩液体：通过加压液体，可以使分子之间相互靠近，增加分子间的吸引力和排斥力。
这样，分子之间摩擦的能量也会增加，从而提高粘度。
4. 加入溶剂：某些溶剂在一定浓度下能够与液体中的溶质形成胶体。
这些胶体的物理特性决定了液体的粘度。
例如，增稠剂可以加入液体中，通过与溶质分子的化学作用力增强分子间的吸引力和排斥力来提高粘度。
5. 加入多元素化合物：一些具有多种功能的元素化合物，如氢氧化钠、硅酸盐等，可以在液体中形成多种化学反应，形成聚合物或胶体物质。
这些化合物的添加可以提高液体的黏稠性，从而增加液体的粘度。
提高PVC糊塑溶胶附着力原理
提高PVC糊塑溶胶附着力原理提升PVC塑溶胶附着力汽车工业应用胶粘剂起始于40年代, 最初目的是为了密封和防锈。
自6 0 年代开始, 随着汽车工业生产工艺改进和轿车舒适化、豪华化的需要, 特别是油面胶粘剂的出现, 汽车工业开始大量使用胶粘剂和密封胶。
8 0年代以前汽车工业使用的胶粘剂和密封胶以氯丁橡胶、丁睛橡胶和醇酸树脂等为主。
这些胶粘剂(密封胶)最大缺点是含有苯类溶剂, 不但毒性大, 对操作工人身体和环境有害, 而且在固化过程中, 由于溶剂挥发, 会产生气泡和发生体积收缩等现象, 使密封胶难以达到密封作用。
70年代末PVC塑溶胶的出现使汽车胶(密封胶)出现了质的飞跃。
P V C塑溶胶以聚氯乙烯糊树脂、增塑剂、稳定剂、填料等配制而成, 在常温下是稳定的糊状物, 当加热到一定温度即可以“塑化”成有一定弹性和强度, 有良好耐水、耐油、碱介质的固状物。
因而很适于制造单组份加热固化密封胶。
PV C塑溶胶虽然有很多优点, 但是它与绝大多数材料没有粘附力。
要使用PVC 塑溶胶制造汽车胶粘剂(密封胶)必须对PVC塑溶胶进行适当改性,使其对钢板或电泳漆有良好的粘合力。
1.增粘机理及增粘剂选择我们知道, 胶粘剂粘合力好坏, 主要与其高分子化合物分子结构和聚合度有关。
一般来说,粘合力好的高分子材料分子中都含有一定比例的极性基团,聚合度则应较低为宜。
如果配制胶粘剂的主体高分子材料不具备上述条件, 则应添加适当的低分子聚合物以提高其粘合力。
PVC树脂是聚合度高(分子量10万左右)、没有极性基团的高分子化合物, 因此以它为主体材料配制胶粘剂(密封胶)必须添加增粘剂。
一般聚合度较高的材料如天然橡胶、丁睛橡胶、SBS等配制胶粘剂时使用的增粘剂多为酚醛树脂、松香、萜烯树脂等。
但由于PVC塑溶胶中含有大量增塑剂,这些增粘剂对PVC塑溶胶几乎没有增粘作用。
根据我们的经验适于PVC塑溶胶的增粘剂应具备以下条件: ( 1 )增粘剂分子中应有大量含孤电子对的极性基团如氨基、酞胺基、尿基、氰基等。
聚乙烯防腐胶带使用方法
聚乙烯防腐胶带使用方法嘿，咱今儿就来说说这聚乙烯防腐胶带咋用！你看哈，这聚乙烯防腐胶带就像是给管道啊、管件啊穿上了一层保护衣。
就跟咱人冬天得穿厚棉袄保暖一样，它能让那些金属物件不被腐蚀侵害呢！要用这聚乙烯防腐胶带，首先得把要贴的地方清理干净咯。
这就好比你要给脸上擦香香，总得先把脸洗干净吧，不然那效果能好吗？得把上面的灰尘啊、油污啊啥的都弄掉，让它干干净净的。
然后呢，就可以开始贴胶带啦！贴的时候可不能马虎，得慢慢地、仔细地贴，就跟咱贴手机膜似的，得对齐了，不能有气泡啥的。
你想想，要是贴得歪七扭八的，那能起到好的保护作用吗？那肯定不行呀！得让胶带紧紧地贴在上面，就像粘了强力胶一样。
在贴的过程中，你还得注意力度。
轻了不行，重了也不行。
轻了贴不牢，重了说不定还会把胶带弄破了呢。
这就跟咱包饺子似的，馅放少了不好吃，馅放多了又包不住，得恰到好处才行。
贴完一层还不算完哦，有时候可能还得贴好几层呢。
这就跟给房子刷油漆一样，刷一层可能不保险，多刷几层才更牢固嘛。
而且每一层都要贴得好好的，不能有缝隙，不然那腐蚀的家伙不就顺着缝隙钻进去啦？还有啊，在使用聚乙烯防腐胶带的时候，可别在大风天或者下雨天弄。
这就好比你大冬天穿个短袖出门，能不冷吗？环境不合适，这胶带也贴不好呀。
得找个合适的天气，安安静静地贴。
你说这聚乙烯防腐胶带是不是很重要？要是没用好，那些金属物件被腐蚀坏了，那损失可就大啦！所以啊，咱可得好好对待它，按照正确的方法去用它。
总之呢，用聚乙烯防腐胶带就得多用心，多注意细节。
就像照顾小婴儿一样，得小心翼翼的。
只有这样，才能让它发挥出最大的作用，保护好那些我们需要保护的东西。
你说是不是这个理儿？可别不当回事儿哦！。
钢质管道聚乙烯胶粘带防腐层技术标准
钢质管道聚乙烯胶粘带防腐层技术标准2009-4-13规范号：SYT 0414—2007发布单位：本标准代替SY/T 0414—1998《钢质管道聚乙烯胶粘带防腐层技术标准》。
本次修订还纳入了DIN 30672:2000《运行温度不超过50℃无阴极保护的埋地或水下管线防腐用胶粘带和热收缩材料》、BSEN 12068:1999《有阴极保护的埋地或水下管线外壁有机防腐层—胶粘带和收缩材料》、AWWA C209:2000《钢质水管用特殊管段、接头及管件冷缠胶粘带外防腐层》和AWWA C214:2000《钢质水管线胶粘带外防腐层》的有关内容。
本标准与SY/T 0414—1998相比，主要变化如下：——增加了规范性引用文件；——修订了防腐层结构要求；——修订了聚乙烯胶粘带的性能要求；——增加了对防腐层系统的性能要求；——增加了对表面预处理质量检查要求；——增加了交工文件的要求；——增加了两个附录(一个规范性附录、一个资料性附录)。
本标准的附录A、附录B、附录C为规范性附录，附录D为资料性附录。
本标准由石油工程建设专业标准化委员会提出并归口。
本标准起草单位：中国石油集团工程技术研究院、宁波安达防腐材料有限公司。
本标准主要起草人：张其滨、刘金霞、赫连建峰、张清玉、徐孟锦、翁志忠。
本标准所代替标准的历次版本发布情况为：——SY 4014—93；——SY/T 0414—1998。
本标准规定了钢质管道聚乙烯胶粘带防腐层的最低技术要求。
本标准适用于钢质管道聚乙烯胶粘带防腐层的设计、施工和验收。
聚丙烯胶粘带防腐层的设计、施工和验收可参照执行。
聚乙烯胶粘带防腐层管道的工作温度不超过70℃。
钢质管道聚乙烯胶粘带防腐层的设计、施工及验收除应符合本标准规定外，尚应符合国家现行的有关强制性标准的规定。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
